Radialfläkt FAM (B, P, R) -1, -2, -3, -7, -8, -9

Transkript

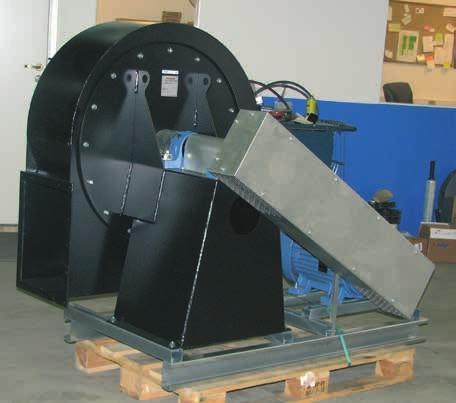

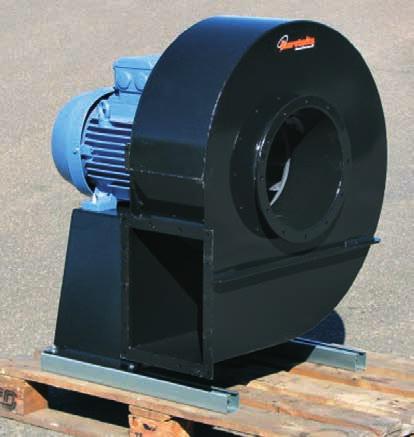

1 Radialfläkt FAM (B, P, R) -1, -2, -3, -7, -8, -9 Modell Radialfläkt FAM Radialfläkt FAM är en industri- och ventilationsfläkt som arbetar med hög verkningsgrad. Fläktarna finns att få i ett antal olika utförande som alla kan kombineras med tre olika hjultyper beroende på applikation. B-hjulet har bakåtböjda skovlar, P-hjulet har plana bakåtlutande skovlar och R-hjulet har raka radiella skovlar. Fakta Radialfläkt FAM med B-hjul är avsedd för ren luft (rena gaser). Flödesområde: 0,05 38 m 3 /s Tryckområde: Pa Verkningsgrad upp till: 82 % FAMB Radialfläkt FAM med P-hjul är avsedd för såväl ren som luft (gas) med lägre stofthalt. Flödesområde: 0,05 33 m 3 /s Tryckområde: Verkningsgrad upp till: 75 % Pa Radialfläkt FAM med R-hjul är avsedd för transport av stoftbemängd luft (gas) eller kornformat material. Flödesområde: 0,05 28 m 3 /s Tryckområde: Verkningsgrad upp till: 59 % Pa Samtliga remdrivna och vissa direktdrivna fläktar kan förses med kylskiva, som gör att fläkten kan användas för varm luft (gas) upp till 300 C. FAMB Konstruktion Fläkten levereras komplett färdig att installeras. Fläkten tillverkas med den utblåsningsform som önskas. Remdrivna fläktar (-3) levereras alltid på fundament medan övriga utförande förses med fundament vid behov. Fläkten, som är en helsvetsad konstruktion, levereras normalt lackerad i miljöklass C2.

2 Radialfläkt FAM (B, P, R) -1, -2, -3, -7, -8, -9 2(29) Radialfläkt FAM specifikation Art.nr /Fläktkod = FAM - X - A - BBB - C - D - E Fläkthjul Bakåtböjda, B B Plana bakåtlutande, P P Raka radiella, R R Drivform Direktdrift, motorbock 1 Direktdrift, flänsmotor liggande 2 Remdrift, på fundament 3 Direktdrift med axelkoppling 7 Direktdrift med förlängd axel 8 Direktdrift med förlängd axel, liggande 9 Storlek Utförande Normal 6 Gnistsäker 7 Förstärkt 8 Förstärkt + Gnistsäker 9 Utblåsningsform H1 1 H2 2 H3 3 H4 4 V1 5 V2 6 V3 7 V4 8 Drivform direktdrift 63 = Ø = Ø = Ø = Ø = Ø = Ø = Ø = Ø = Ø = Ø = Ø = Ø = Ø S/M = Ø Drivform remdrift Motor , på fundament 1 Motor , på fundament 2 Motor , på fundament 3 Motor , på fundament 4

3 Radialfläkt FAM (B, P, R) -1, -2, -3, -7, -8, -9 3(29) Sprängskiss FAM 16 3,5, , 13, Artikelnummer till FAM sprängskiss Tillbehör Nr Benämning Artikelnummer Kommentar 1 Fläns inlopp, målad FODA1aaa1 För omålat utf byt sista 1:an mot en 0:a 2 Skyddsgaller Inlopp FA GOCA1aaa Exkl fläns FODA 3 Stos FA inlopp L=100 fläns POAA1aaa Tmax: +80 C 4 Plastvävstos inlopp L=150 POBA1aaa Tmax: +80 C 5 Rökgasstos FA Inlopp L=100 fläns AOAA1aaa Tmax: +350 C, Al belagd glasfiberstos 6 Expansionsbälg inlopp FA EOBA1aaa Tmax: +500 C, Rostfri bälg med målade flänsar 7 Rökgasstos inlopp L=150 AOBA1aaa Tmax: +350 C, Al belagd glasfiberstos 8 Slitkona inlopp L=100 KOHA1aaa 9 Klämband KBAA1aaa 10 Fläns utlopp, målad FRCA1aaa1 För omålat utf byt sista 1:an mot en 0:a 11 Skyddsgaller Utlopp FA GRDA1aaa exkl fläns FRCA 12 Stos FA utlopp L=120 fläns SRGA1aaa Tmax: +80 C 13 Rökgasstos FA Utlopp L=120 fläns ARGA1aaa Tmax: +350 C, Al belagd glasfiberstos 14 Expansionsbälg utlopp FA 020 ERBA1aaa Tmax: +500 C, Rostfri bälg med målade flänsar 15 Övergång Utlopp FAaaa-Øbbb TRFA1aaaDbbbc aaa - fläktstorlek, bbb - diameter, c - 1 aluzink, -2 målad 16 Inspektionslucka FAMZ1aaa11 17 Inspektionslucka, isolerad FAMZ1aaa Dränering, inv gg R15 L=34 FAMZ1aaa12 19 Förlängning inlopp för isolering L= IOAA1aaaLbbb aaa - fläktstorlek, bbb - förlängning mm 20 Förlängning utlopp för isolering L= IRAA1aaaLbbb aaa - fläktstorlek, bbb - förlängning mm 21 Regnskydd motor FAMZ1aaa13 22 Fundament FA An1 FAMZ1aaa14 FAM och FAH Kylskiva FAMZ1aaa31 Tmax: +300 C 24 Axeltätning, Teflon FAMZ1aaa32 Tmax: +250 C 25 Slitkona utlopp L=120 KRHA1aaa 26 Rökgasstos FA Inlopp L=100 fläns ROAA1aaa Tmax: +400 C, Slittålig rökgasstos 27 Rökgasstos FA Utlopp L=120 fläns RRAA1aaa Tmax: +400 C, Slittålig rökgasstos 28 Strålningsskydd FAMZ1aaa33 Tmax: +200 C Artikelnummer till FAM Målning Nr Benämning Artikelnummer Kommentar 1 Ställkost. målning FAM M2 (C2) FAMZ1811 Används enbart med Kundspecifik kulör 2 Ställkost. målning FAM M3/Epoxy C4 FAMZ Ställkost. målning FAM Värmebest FAMZ1813 Tmax: +400 C. Kulör silvergrå. 4 Radialfläkt målning Kundspec Kulör FAMZ1aaa913 Ange RAL nr vid beställning. 5 Ställkost. Varmgalvanisering FAMZ Radialfläkt varmgalvanisering FAMZ1aaa914

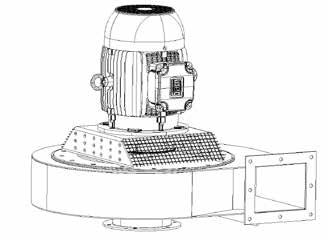

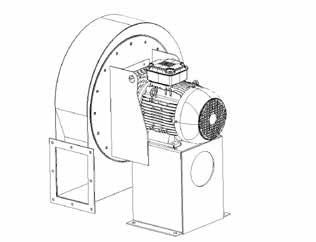

4 Radialfläkt FAM (B, P, R) -1, -2, -3, -7, -8, -9 4(29) B-hjul P-hjul R-hjul Bakåtböjda skovlar För transport av rena gaser. Plana, bakåtlutade skovlar För transport av rena gaser eller gaser med låg stofthalt. Raka, radiella skovlar För transport av stofthaltig gas. Även lämplig för kornformat material. Drivform Drivform An1 Direktdrift, motorbock. Drivform An2 Direktdrift, flänsmotor liggande Drivform An3 Remdrift, motorbock. Drivform An7 Direktdrift med axelkoppling Drivform An8 Direktdrift med kylskiva Drivform An9 Direktdrift med kylskiva, flänsmotor liggande. Max FAM050

5 Radialfläkt FAMB -1 5(29) Översiktsdiagram FAMB An Diagrammet gäller för luft med densitet 1,2 kg/m 3. Motordata 2 pol / 3000 rpm FAMB-1 Motor Storlek Effekt [kw] Varvtal [rpm] S 1, L 2, L M S 5, S 7, M M L 18, M Radialfläkt FAM 024 och 026 har samma fysiska yttermått som FAM 025. Radialfläkt FAM 029, 030 och 032 har samma fysiska yttermått som FAM 031. Radialfläkt FAM 038 och 039 har samma fysiska yttermått som FAM 040.

6 Radialfläkt FAM (B, P, R) -1 6(29) Utblåsningsformer H 1 H 2 H 3 H 4 V 1 V 2 V 3 V 4 Måttuppgifter FAM (B,P,R) -1 A B C D E F G H K L max M N P Q R Motor max Vikt [kg] exkl motor S M* L M 148 FAM (B,P,R) -1 A B C 1 C 2 C 3 C 4 D E F G H K L max M N P Q R Motor max Vikt [kg] exkl motor S/M S/M x S/M x * Motorstorlek <112M enligt tabell. Ritning på FAM 025 för motorstorlek 132M fås på begäran.

7 Radialfläkt FAM (B, P, R) -3 7(29) Utblåsningsformer H 1 H 2 H 3 H 4 V 1 V 2 V 3 V 4 Måttuppgifter FAM(B,P,R) -3 A B C D E F G H K L max M N 180 N P H1 H2 H3 V1 V2 V P H4 V4 Q FAM(B,P,R) -3 R H1 H2 H3 V1 V2 V3 d* Axeldiameter för remdrift R H4 V4 S H1 H2 H3 V1 V2 V3 S H4 V4 U d* Motor max Vikt [kg} exkl motor Vikt [kg} exkl motor

8 Radialfläkt FAM (B, P, R) -3 8(29) Utblåsningsformer H 1 H 2 H 3 H 4 V 1 V 2 V 3 V 4 Måttuppgifter FAM(B,P,R) -3 A B C1 C2 C3 D E F G H K LMAX N 225 N P Q S FAM(B,P,R) -3 U d* Vikt [kg] exkl motor 225 Vikt [kg] exkl motor d* Axeldiameter för remdrift. ** Måttuppgifter för fläktar med utblåsningsform H4, V4 kan fås på begäran. *** Måttuppgifter för fläktar med motorer >280 kan fås på begäran.

9 Radialfläkt FAMB 9(29)

10 Radialfläkt FAMB 10(29)

11 Radialfläkt FAMB 11(29)

12 Radialfläkt FAMB 12(29) System loss System loss

13 Radialfläkt FAMB 13(29)

14 Radialfläkt FAMB 14(29)

15 Radialfläkt FAMB 15(29) Ljuddata Totala ljudeffektnivån till utloppskanal L W tot kan avläsas i varje fläktdiagram. För uppdelning på olika ljudvägar och oktavband används följande formel: L W, ok = L W tot + K ok där K ok fås ur följande tabeller: Korrektionsfaktor K ok för olika ljudvägar och oktavband Varvtalsområde [rpm] Oktavband nr Medelfrekvens, [Hz] Ljudväg till utloppskanal Ljudväg till inloppskanal Ljudväg till omgivning vid frisugande fläkt Ljudväg till omgivning vid kanalansluten fläkt

16 Radialfläkt FAMP 16(29)

17 Radialfläkt FAMP 17(29)

18 Radialfläkt FAMP 18(29)

19 Radialfläkt FAMP 19(29)

20 Radialfläkt FAMP 20(29)

21 Radialfläkt FAMP 21(29)

22 Radialfläkt FAMP 22(29) Ljuddata Totala ljudeffektnivån till utloppskanal L W tot kan avläsas i varje fläktdiagram. För uppdelning på olika ljudvägar och oktavband används följande formel: L W, ok = L W tot + K ok där K ok fås ur följande tabell: Korrektionsfaktor K ok för olika ljudvägar och oktavband Varvtalsområde [rpm] Oktavband, nr Medelfrekvens, [Hz] Ljudväg till utloppskanal Ljudväg till inloppskanal Ljudväg till omgivning vid frisugande fläkt Ljudväg till omgivning vid kanalansluten fläkt

23 Radialfläkt FAMR 23(29)

24 Radialfläkt FAMR 24(29)

25 Radialfläkt FAMR 25(29)

26 Radialfläkt FAMR 26(29)

27 Radialfläkt FAMR 27(29)

28 Radialfläkt FAMR 28(29)

29 Radialfläkt FAMR 29(29) Ljuddata Totala ljudeffektnivån till utloppskanal L W tot kan avläsas i varje fläktdiagram. För uppdelning på olika ljudvägar och oktavband används följande formel: L W, ok = L W tot + K ok där K ok fås ur följande tabell: Korrektionsfaktor K ok för olika ljudvägar och oktavband Varvtalsområde [rpm] Oktavband nr Medelfrekvens (Hz) Ljudväg till utloppskanal Ljudväg till inloppskanal Ljudväg till omgivning vid frisugande fläkt Ljudväg till omgivning vid kanalansluten fläkt
