1 Användarmanual Emit Start Display ESD2 (c) Emit as, , rev 1b

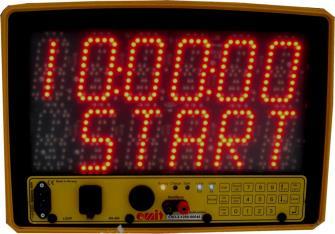

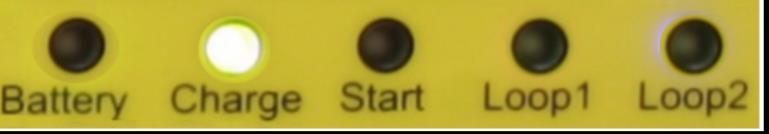

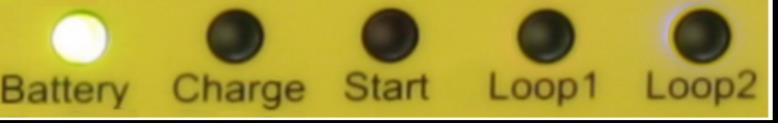

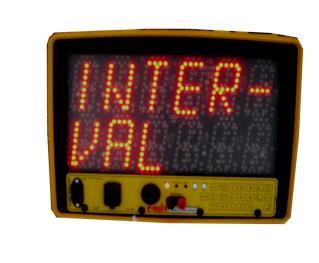

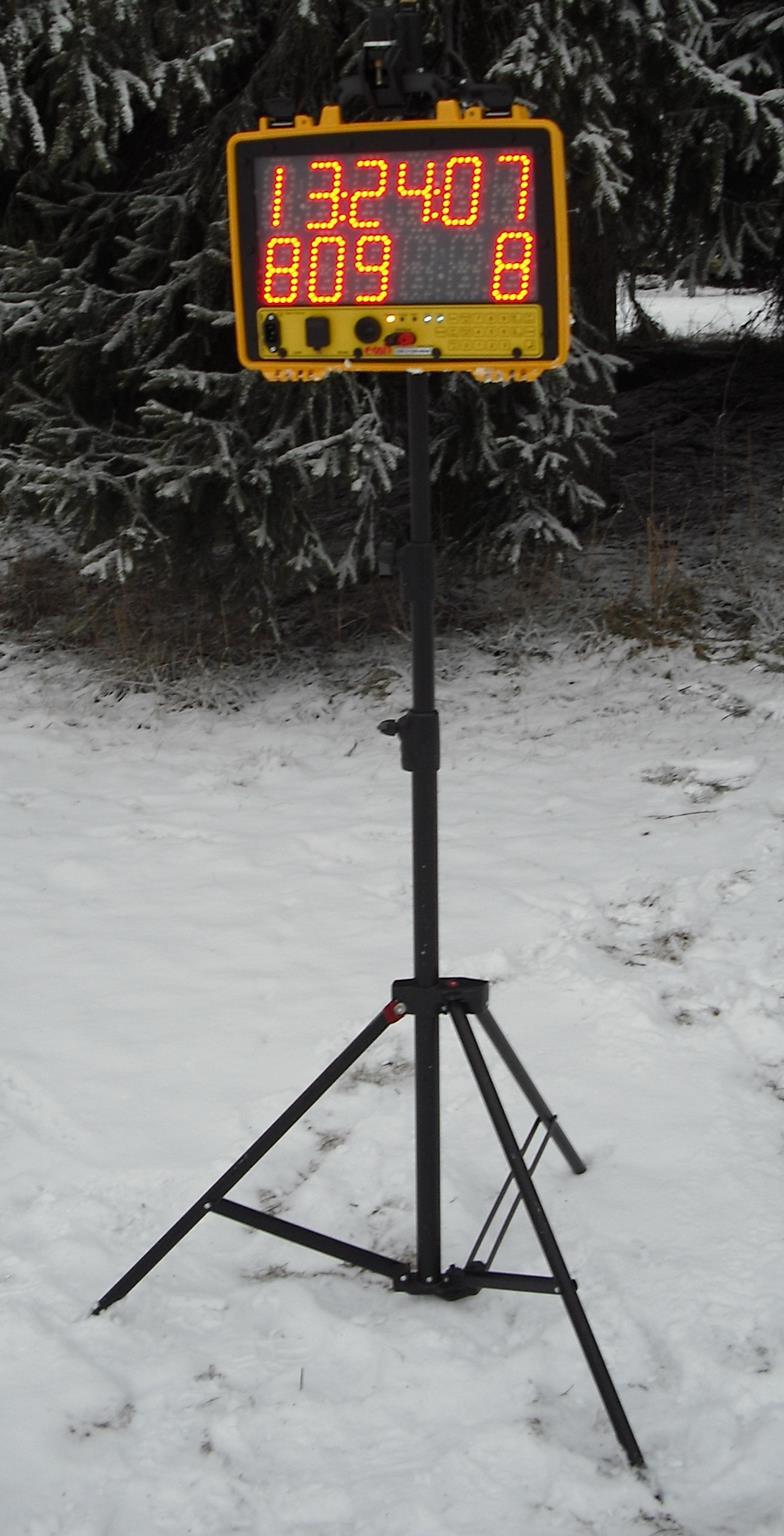

2 EMIT STARTDISPLAY ESD2 ESD2 är en digital startdisplay anpassad för orientering, längdåkning, skidskytte, cykling och andra idrotter med intervallstart. Displayen har två linjer med 6 tecken på varje som kan visa både siffror, stora samt små bokstäver. Klocktiden visas vanligen på översta raden, medan startnummer och nedräkning av antal sekunder till nästa start visas på den undre raden. Nedräkning av de 5 sista sekunderna före start aviseras också med en ljudlig pipsignal. ESD2 kan styras via det inbyggda tangentbordet eller via en PC. Displayen är baserad på LED teknologi med ljusstarka dioder som syns bra, även i direkt solljus. Ljusstyrkan regleras automatiskt av den inbyggda ljussensorn som är placerade mellan de två första siffrorna på översta raden. Vid starkt solljus kommer ESD2 automatiskt att öka ljusstyrkan, medans vid mindre starkt ljus minskas intensiteten på skärmen för att spara batteri. ESD2 levereras med följande tillbehör: Strömkabel USB kabel CD med diverse hjälpprogram och USB-drivrutin Bruksanvisning Laddning / batterier ESD2 har 8 stycken uppladdningsbara batterier av typen 9Ah NiMH batterier inbyggt. Batterierna laddas genom att koppla in den medföljande strömkabeln till kontakten längst ut till vänster. När strömkabeln kopplas in börjar lysdioden märkt 'Charge' att lysa. Låt ESD2 ladda tills lysdioden börjar att lysa grönt. Detta tar normalt ca. 8 timmar om batterierna är nästan helt tomma när laddning startar. För att toppladda batterierna kan man gärna låta strömkabeln vara inkopplad 1 2 timmar ytterligare från det att lampan lyser grönt. Batterierna tar ej skada om ESD2 står inkopplad via strömkabel under lång tid. Lysdioden märkt 'Battery' indikerar hur mycket batterikapacitet som återstår. Rött ljus betyder att batterikapaciteten är under 30%. Orange 30 60%, Gult 60 90%. Grönt ljus betyder att batterikapaciteten är över 90%. Om ESD2 är fulladdad, ska den vid normal användning har en batterikapacitet för att klara timmars drift.

3 Driftsmiljö ESD2 är byggd för att användas utomhus i «alla väder», men den är inte 100% vattentät. Var extra noggrann med att det inte kommer in vatten i kontakterna i nederdelen av displayen. ESD2 klarar från +40 till 20 grader Celsius, men batterikapaciteten avtar vid kall väderlek. Anslutningsmöjligheter Förutom strömkabeln finns följande anslutningsmöjligheter på ESD2. USB-port för anslutning till PC 2 stk. banankontakter för synkronisering av flera ESD2, ev. anslutning till startgrind, fotocell eller tryckknapp m.m. 2 stk. XLR utgångar Används ej (möjlig framtida uppgradering) Drift Vid start visas «EMIT TIMING SYSTEM» på displayen i några sekunder, därefter startar displayen upp i läget den hade när den stängdes av. ESD2 har tre lägen: Clock only/visa bara tid Klocktid (hh:mm:ss) visas på översta raden, ingenting visas på den nedre raden. Använder enbart klocktiden i klockan. Interval/intervall Klocktid (hh:mm:ss) visas på över raden. Startnummer och nedräkning av sekunder till start visas på den under raden. Använder starttiden och startintervallet som är inlagd manuellt för att beräkna startnummer. OBS! Startnummer 1 startar alltid på första starttid för arrangemanget PLUS ett intervall (t.ex. 10:00: sek = 10:0015) Pursuit/jaktstart Klocktid visas alltid på översta raden, nästa startnummer och nedräkning visas på nedersta raden. Använder starttider, startnummer och startbås nr från fil som förs över till klocka via PC och det medföljande programmet eesd2. Startnummer dyker upp på displayen när det finns plats för det. Är startnumret från långt visas enbart nedräkningstiden.

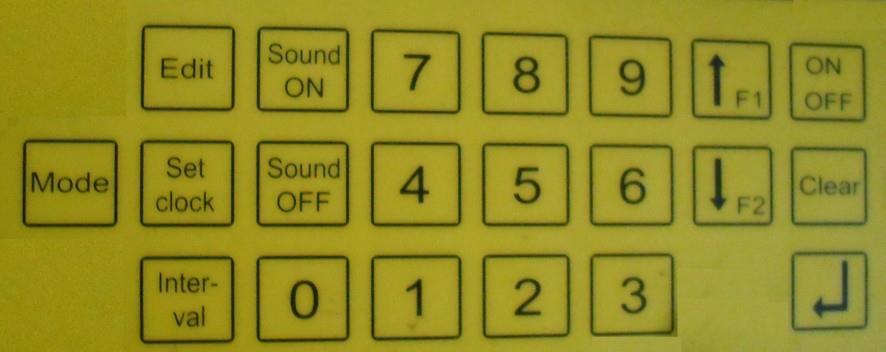

4 Extra lägen för ESD2 Finish-Display Om klockan är byggd som en ESD2 Finish Display finns ytterligare lägen för användning Finish-Display-Mode För att gå in i Finish display läge tycker man på knappen märkt Interval och sedan I Finish Display läget visar displayen tiden från en emitag bricka när denna registreras av den medföljande loopkabeln. Visning av varvtider Det är också möjligt att i Finish Display läget visa varvtider (tid från förra passeringen) genom att trycka på Interval och sedan För att avsluta finish display läget trycker man på knappen Mode för att komma tillbaka till de tre vanliga ESD2 lägena. Användning av det inbyggda tangentbordet Enbart det tangenter som har en funktion i aktuellt läge är möjliga att trycka på. D.v.s. det händer inget om man trycker på en knapp om den inte är aktiverad. Följande knappar kan användas medan ESD2 är i normal drift: MODE - växla mellan de tre olika driftlägena SOUND ON - slå på pipsignal sista 5 sekunder innan start SOUND OFF - slå av pipsignal sista 5 sekunder innan start SET CLOCK - ställ klocktid (HH:MM:SS) INTERVAL - ställ startintervall (sekunder) EDIT - ställ in första starttid (HH:MM:SS) (ett tryck)

5 «PIL OPP» «PIL NED» - ställ startbås/gate (två tryck) - slå av/på 10 sek. Förvarnings start pip (tre tryck) - slå av/på visning av startnr i intervall-läget - slå av/på visning av startnr i intervall-läget Programmering av ESD2 Det är möjligt att förändra inställningar (tid, starttid, intervall m.m.) i ESD2 under tiden den är i drift. Ändringar görs via inbyggda tangentbordet. Exempel: Vi önskar att ställa klocktiden till 11:08:00, startintervallet till 45 sek., och starttiden till 11:30:00. Först ställer vi klockan till 11:08:00. Vi trycker på knappen «SET CLOCK» Displayen visar «00:00:00» på översta raden, och «SETCLK» på nedersta raden. Skriv in önskad tid med de numeriska tangenterna och avsluta med «ENTER» exakt när klockan är 11:08:00. Om man skriver fel kan man sudda föregående tecken med «CLEAR» knappen. Startar man klockan på fel tidpunkt får man ställa klockan igen. (t.ex. en minut senare; 11:09:00) Därefter ställer vi in startintervallet till 45 sekunder. Vi trycker på knappen märkt «INTERVAL» Displayen visar «15» på översta raden («nuvarande» startintervall inlagt), och «INTERV» på under raden. Skriv in önskat intervall (i sekunder) med de numeriska knapparna och avsluta med «ENTER». Om man skriver fel kan man sudda med «CLEAR» Till slut vill vi också ställa in starttiden; alltså tidpunkt för första start i tävlingen. Vi trycker på «EDIT» knappen en gång och displayen visar«10:00:00» på översta raden («nuvarande» starttid), och «START» på under raden. Skriv in önskad tid (HH:MM:SS) med de numeriske knapparna och avsluta med «ENTER». Om man skriver fel kan man sudda med «CLEAR». Startfålla / Gate Om man använder flera startfållor kan man sätta olika fållnummer i ESD2. Man har då möjligheten att sprida de startande över flera fållor (och startklockor) för att förhindra köer och kaos. Fördelningen av de startande styrs med hjälp av det medföljande programmet eesd2 och t.ex. etiming.

6 För att manuellt lägga in startfållenummer i ESD2 trycker man på «EDIT» knappen två gånger i snabb följd. Displayen visar «1» på översta raden och «GATE» på undre raden. Tryck önskat startfållenummer med knapparna på tangentbordet och avsluta med «ENTER». 10 sek. förvarning(pipsignal) Önskar man att aktivera 10 sek. Förvarning med pipsignal görs detta genom att trycka på «EDIT» knappen tre gånger i snabb följd. Displayen visar «OFF» på översta raden, och «10 SEC» på undre raden. Slå på/av förvarning med piltangenterna (upp/ned för att ändra värde) och avsluta med «ENTER». Flera som startar samtidigt Vid jaktstart; om två eller flera löpare skall starta på samma starttid visas deras startnummer växelvis på ESD2. Var uppmärksam på att löpare som startar 1 2 sekunder efter föregående löpare, inte kommer hinna få sitt startnummer visat på skärmen. Viktigt att startpersonal informeras om detta! eesd2 - programmera ESD2 från PC Första gången ESD2 ansluts till en PC måste man installera drivrutinen för USBserieporten. Installationsfiler för detta finns med på den medföljande CD-skivan eller kan laddas ner från Vänta med att starta programmet eesd2 tills dess att USB-serieporten är färdiginstallerad. Starta programmet genom att dubbelklicka på ikonen för «eesd2» Välj serieport för ESD2 klockan

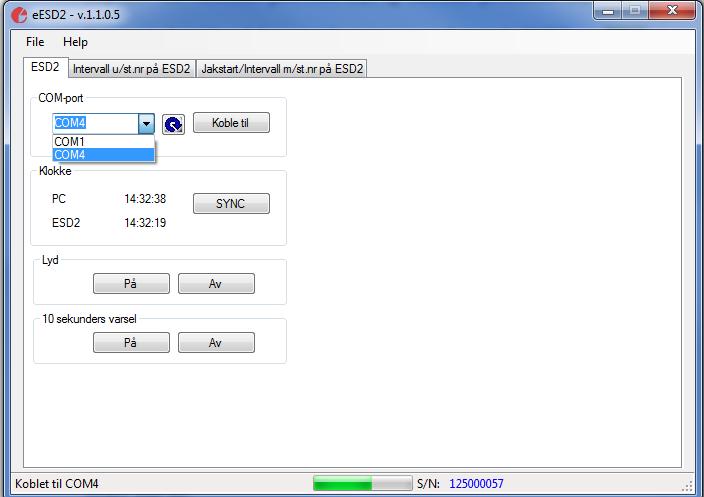

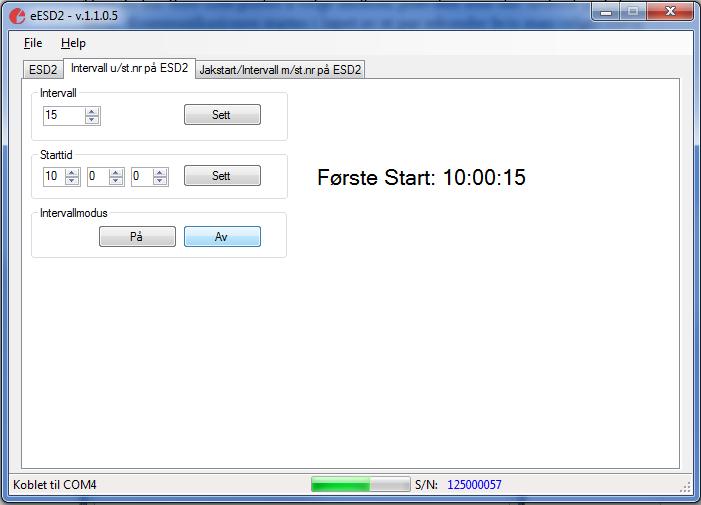

7 Om du har flera COM-portar att välja på, prova den med högst nummer först. Kommunikation med klockan startar inom några sekunder efter att man valt rätt port. Om ingenting händer, prova en annan port. Den gröna symbolen längst ner i bilden indikerar batterispänning i klockan, medan «S/N» visar serienummer. När dessa visas betyder det att man har kontakt med ESD2. Tryck på «SYNC» knappen för att synkronisera klocktiden i datorn med ESD2 Programmera intervall med nedräkning, utan visning av startnr. Tryck på valet «Interval u/st.nr på ESD2» för att få fram inställningar för detta. Ställ in värden för intervall och starttid. Tryck sedan på «intervallmodus på»

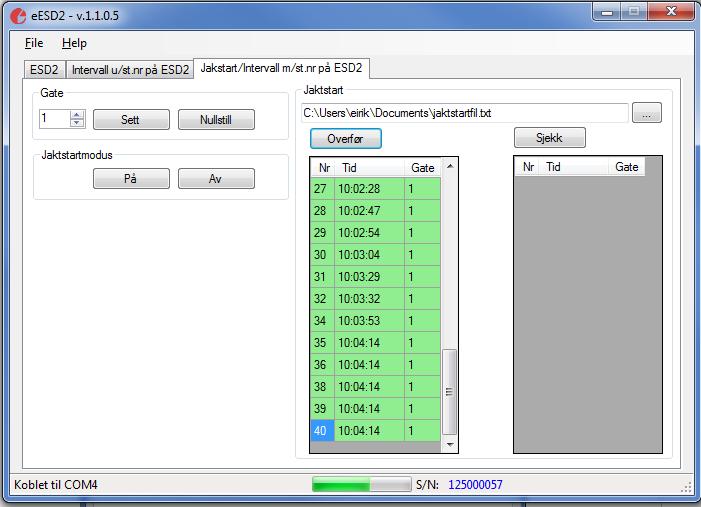

8 Jaktstart/intervall med visning av startnr överföring av startlista eesd2 kan använda en kommaseparerad fil med tre fält för att ladda startlista i klockan; startnr., starttid och startfållenr. Startfållenr. används enbart vid stora arrangemang där man har flera startfållor. När man har laddat in en korrekt fil, överförs denna till ESD2 genom att trycka på knappen «Overfør». Raderna överförs en och en till ESD2 och markeras gröna när de är överförda. Om man vill kontrollera att allt överförts korrekt kan man trycka på knappen «Sjekk». Starta ESD2 i läge för visning av startlistan genom att trycka på «Jaktstartmodus På» Om flera löpare startar på samma tid, kommer ESD2 växla mellan att visa deras startnummer. Copyright 2019 Emit.as / Lofas AB v/ PL
