VentoFlex & PreVento INSTALLATIONSANVISNING. Copyright 2008 Ventotech AB

Transkript

1 VentoFlex & PreVento INSTALLATIONSANVISNING

2 VentoFlex och PreVento Detta levererade system har som uppgift att styra ventilationsflöden genom fläktar och spjäll. Ofta för att reducera fukt på vindar, men också i andra utrymmen och applikationer. Systemet består av en styrenhet och två eller flera sensorer som mäter fukt och temperartur. Temperatur och fukt mäts inne i vinden eller utrymmet, samt i utomhusluften. Reglerenheten plockar in mätvärden och genererar signaler till i styrenhetens inbyggda 230 VAC reläer. Reläerna matar fläktar och spjäll med spänning för att kunna behovsstyra deras drift. Kompletterande utrustning Detta system skall användas ihop med diverse kompletterande ventilationsutrustning som fläktar och spjäll. Denna utrustning levereras i normalfallet inte ihop med denna utrustning. Rekommenderad kompletterande utrustning finns i normalfall med i offert eller utrustningslista från Ventotech. Beskrivning av levererad utrustning VentoVind och PreVento produkterna består av fölande följande utrustning: Styrenhet Utesensor (märkt UTE) En eller flera innesensorer (märkt INNE) Eventuellt förlängningskablage av USB-typ till sensorer Eventuellt splitdon för sensorer (om fler än två totalt i systemet) Elförsörjningskablage för stickproppsanslutning av reglerenheten OCH en hylspropp (hane) av typ T65 för anslutning till fast installation utan stickpropp (Båda medföljer) En eller flera stiftproppar för anslutning av fläktar och spjäll. GSM antenn Se offert eller utrustningslista för de komponenter som gäller just din installation.

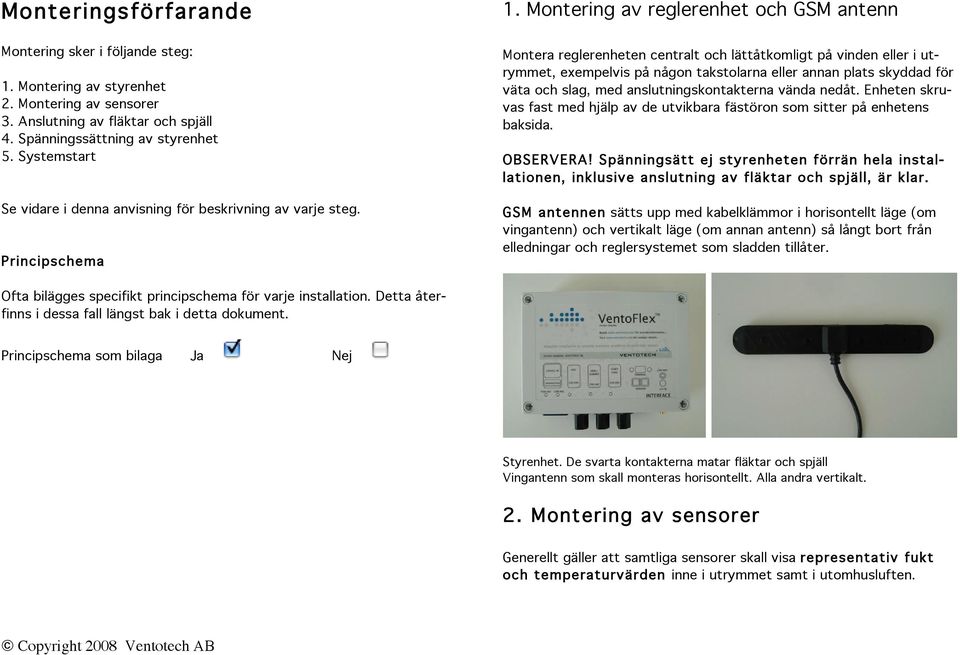

3 Monteringsförfarande Montering sker i följande steg: 1. Montering av styrenhet 2. Montering av sensorer 3. Anslutning av fläktar och spjäll 4. Spänningssättning av styrenhet 5. Systemstart Se vidare i denna anvisning för beskrivning av varje steg. Principschema 1. Montering av reglerenhet och GSM antenn Montera reglerenheten centralt och lättåtkomligt på vinden eller i utrymmet, exempelvis på någon takstolarna eller annan plats skyddad för väta och slag, med anslutningskontakterna vända nedåt. Enheten skruvas fast med hjälp av de utvikbara fästöron som sitter på enhetens baksida. OBSERVERA! Spänningsätt ej styrenheten förrän hela installationen, inklusive anslutning av fläktar och spjäll, är klar. GSM antennen sätts upp med kabelklämmor i horisontellt läge (om vingantenn) och vertikalt läge (om annan antenn) så långt bort från elledningar och reglersystemet som sladden tillåter. Ofta bilägges specifikt principschema för varje installation. Detta återfinns i dessa fall längst bak i detta dokument. Principschema som bilaga Ja Nej Styrenhet. De svarta kontakterna matar fläktar och spjäll Vingantenn som skall monteras horisontellt. Alla andra vertikalt. 2. Montering av sensorer Generellt gäller att samtliga sensorer skall visa representativ fukt och temperaturvärden inne i utrymmet samt i utomhusluften.

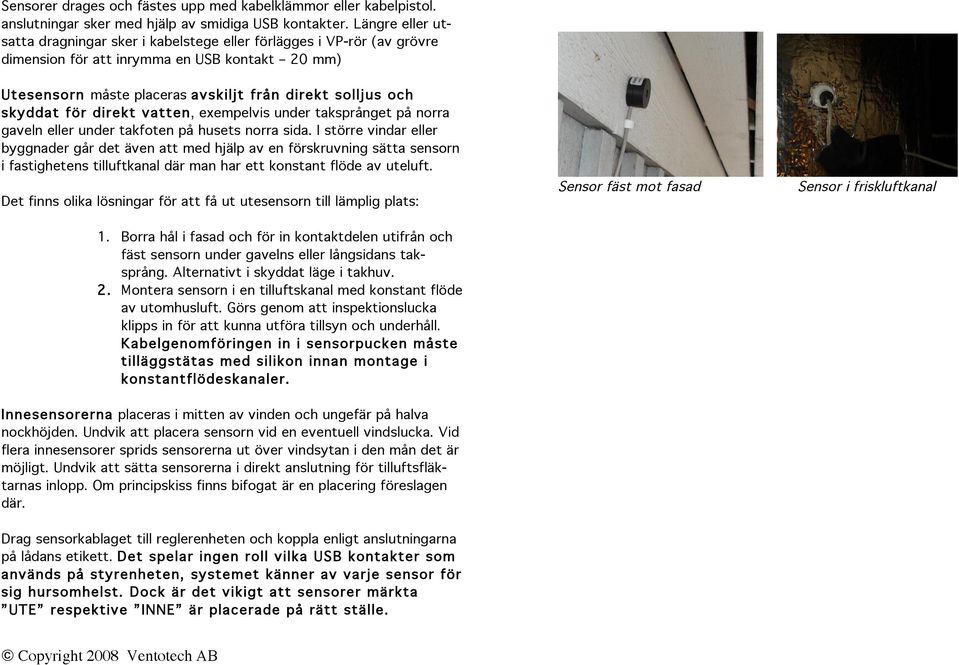

4 Sensorer drages och fästes upp med kabelklämmor eller kabelpistol. anslutningar sker med hjälp av smidiga USB kontakter. Längre eller utsatta dragningar sker i kabelstege eller förlägges i VP-rör (av grövre dimension för att inrymma en USB kontakt 20 mm) Utesensorn måste placeras avskiljt från direkt solljus och skyddat för direkt vatten, exempelvis under taksprånget på norra gaveln eller under takfoten på husets norra sida. I större vindar eller byggnader går det även att med hjälp av en förskruvning sätta sensorn i fastighetens tilluftkanal där man har ett konstant flöde av uteluft. Det finns olika lösningar för att få ut utesensorn till lämplig plats: 1. Borra hål i fasad och för in kontaktdelen utifrån och fäst sensorn under gavelns eller långsidans taksprång. Alternativt i skyddat läge i takhuv. 2. Montera sensorn i en tilluftskanal med konstant flöde av utomhusluft. Görs genom att inspektionslucka klipps in för att kunna utföra tillsyn och underhåll. Kabelgenomföringen in i sensorpucken måste tilläggstätas med silikon innan montage i konstantflödeskanaler. Innesensorerna placeras i mitten av vinden och ungefär på halva nockhöjden. Undvik att placera sensorn vid en eventuell vindslucka. Vid flera innesensorer sprids sensorerna ut över vindsytan i den mån det är möjligt. Undvik att sätta sensorerna i direkt anslutning för tilluftsfläktarnas inlopp. Om principskiss finns bifogat är en placering föreslagen där. Drag sensorkablaget till reglerenheten och koppla enligt anslutningarna på lådans etikett. Det spelar ingen roll vilka USB kontakter som används på styrenheten, systemet känner av varje sensor för sig hursomhelst. Dock är det vikigt att sensorer märkta UTE respektive INNE är placerade på rätt ställe. Sensor fäst mot fasad Sensor i friskluftkanal

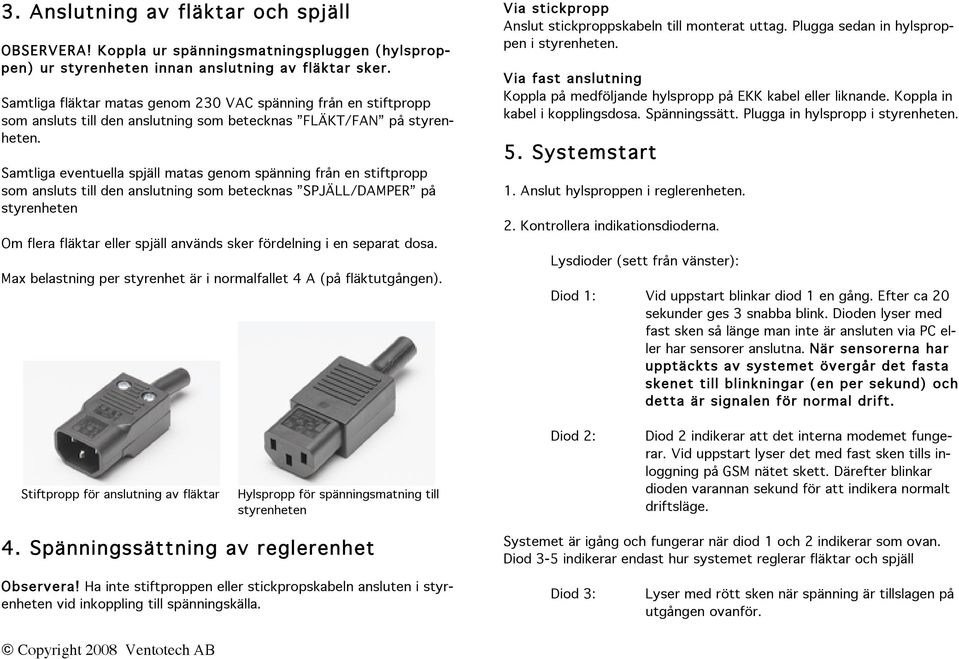

5 3. Anslutning av fläktar och spjäll OBSERVERA! Koppla ur spänningsmatningspluggen ( hylsproppen) ur styrenheten innan anslutning av fläktar sker. Samtliga fläktar matas genom 230 VAC spänning från en stiftpropp som ansluts till den anslutning som betecknas FLÄKT/FAN på styrenheten. Samtliga eventuella spjäll matas genom spänning från en stiftpropp som ansluts till den anslutning som betecknas SPJÄLL/DAMPER på styrenheten Om flera fläktar eller spjäll används sker fördelning i en separat dosa. Max belastning per styrenhet är i normalfallet 4 A (på fläktutgången). Via stickpropp Anslut stickproppskabeln till monterat uttag. Plugga sedan in hylsproppen i styrenheten. Via fast anslutning Koppla på medföljande hylspropp på EKK kabel eller liknande. Koppla in kabel i kopplingsdosa. Spänningssätt. Plugga in hylspropp i styrenheten. 5. Systemstart 1. Anslut hylsproppen i reglerenheten. 2. Kontrollera indikationsdioderna. Lysdioder (sett från vänster): Diod 1: Vid uppstart blinkar diod 1 en gång. Efter ca 20 sekunder ges 3 snabba blink. Dioden lyser med fast sken så länge man inte är ansluten via PC eller har sensorer anslutna. När sensorerna har upptäckts av systemet övergår det fasta skenet till blinkningar (en per sekund) och detta är signalen för normal drift. Stiftpropp för anslutning av fläktar Hylspropp för spänningsmatning till styrenheten Diod 2: Diod 2 indikerar att det interna modemet fungerar. Vid uppstart lyser det med fast sken tills inloggning på GSM nätet skett. Därefter blinkar dioden varannan sekund för att indikera normalt driftsläge. 4. Spänningssättning av reglerenhet Systemet är igång och fungerar när diod 1 och 2 indikerar som ovan. Diod 3-5 indikerar endast hur systemet reglerar fläktar och spjäll Observera! Ha inte stiftproppen eller stickpropskabeln ansluten i styrenheten vid inkoppling till spänningskälla. Diod 3: Lyser med rött sken när spänning är tillslagen på utgången ovanför.

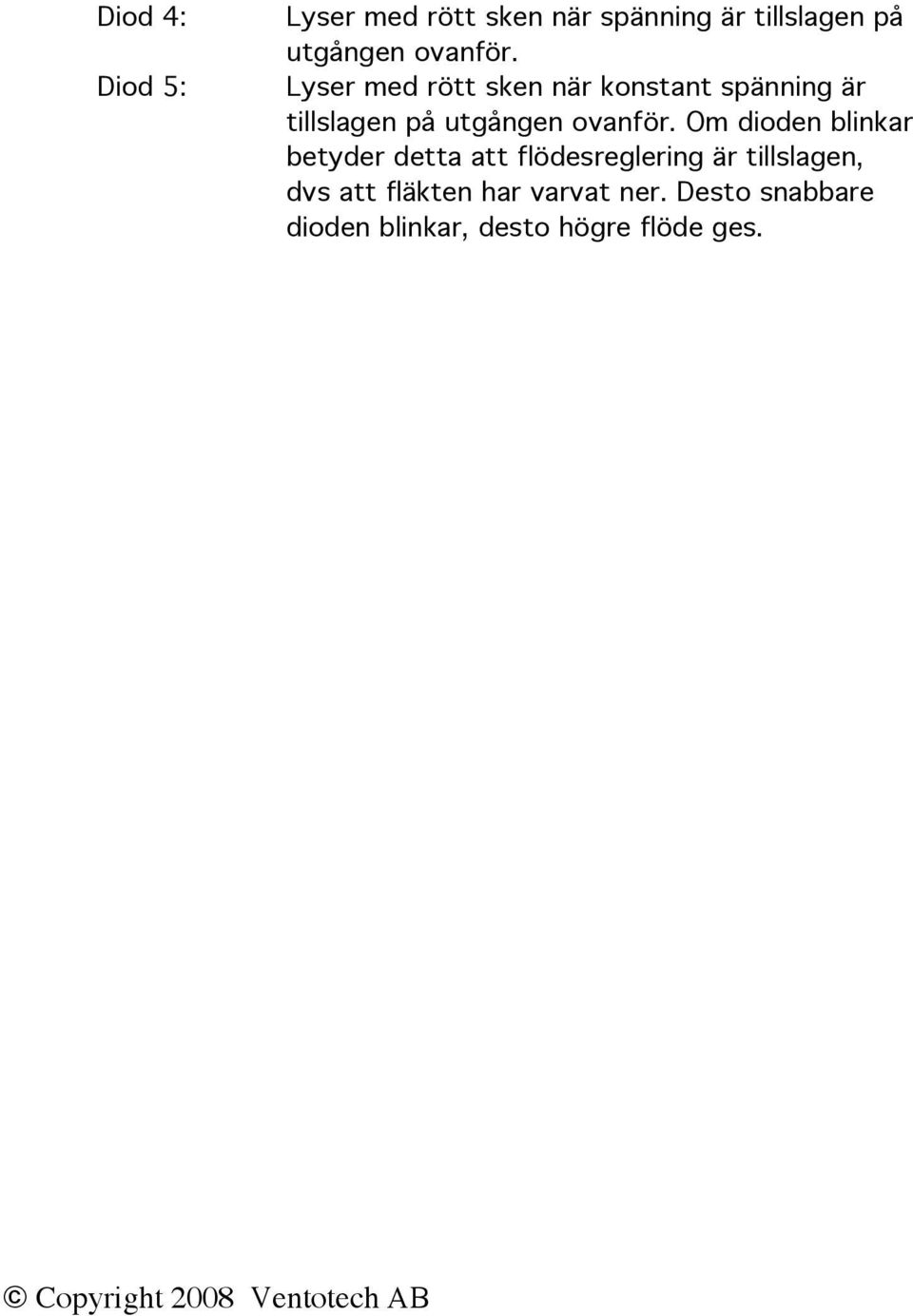

6 Diod 4: Diod 5: Lyser med rött sken när spänning är tillslagen på utgången ovanför. Lyser med rött sken när konstant spänning är tillslagen på utgången ovanför. Om dioden blinkar betyder detta att flödesreglering är tillslagen, dvs att fläkten har varvat ner. Desto snabbare dioden blinkar, desto högre flöde ges.
