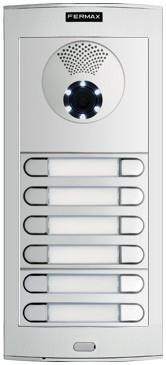

1 Manual Uppdaterad Skyline VDS Porttelefon VDS huvudmodul eller Axema Access Control AB Box Stockholm, Sweden

2 Skyline VDS Porttelefon Montering av moduler 3 Audio/ Videomodul 4 Fabriksåterställ adressering på portapparat 5 Ändra öppningstid 6 Kablar och avstånd 6 Installation av svarsapparat Audio 7 Programmering av svarsapparat Audio 7 Funktioner med svarsapparat Audio 7 Uppringning 7 Samtal 7 Lås upp 8 Knappar på svarsapparat Audio 8 Inkoppling av F1 och F2 8 Installation av svarsapparat Video 9 Programmering av svarsapparat Video 9 Val av ringsignal 9 Funktioner med svarsapparat Video 10 Uppringning 10 Samtal 10 Lås upp 10 Aktivera kamera 10 Växla mellan kameror 10 Knappar på svarsapparat Video 11 Inkopplingsexempel 12 Inkoppling av CityKit Audio/ Video 12 Inkoppling av audiomodul 12 Inkoppling av Videomodul 13 Inkoppling av två porttelefoner 14 Inkoppling av lås 15 Strömförsörjningar 16 Tillbehör 16 Extra högtalare 16Ω TDR 17 Innan du ringer support 18 2 (18) Manual Skyline VDS Porttelefon

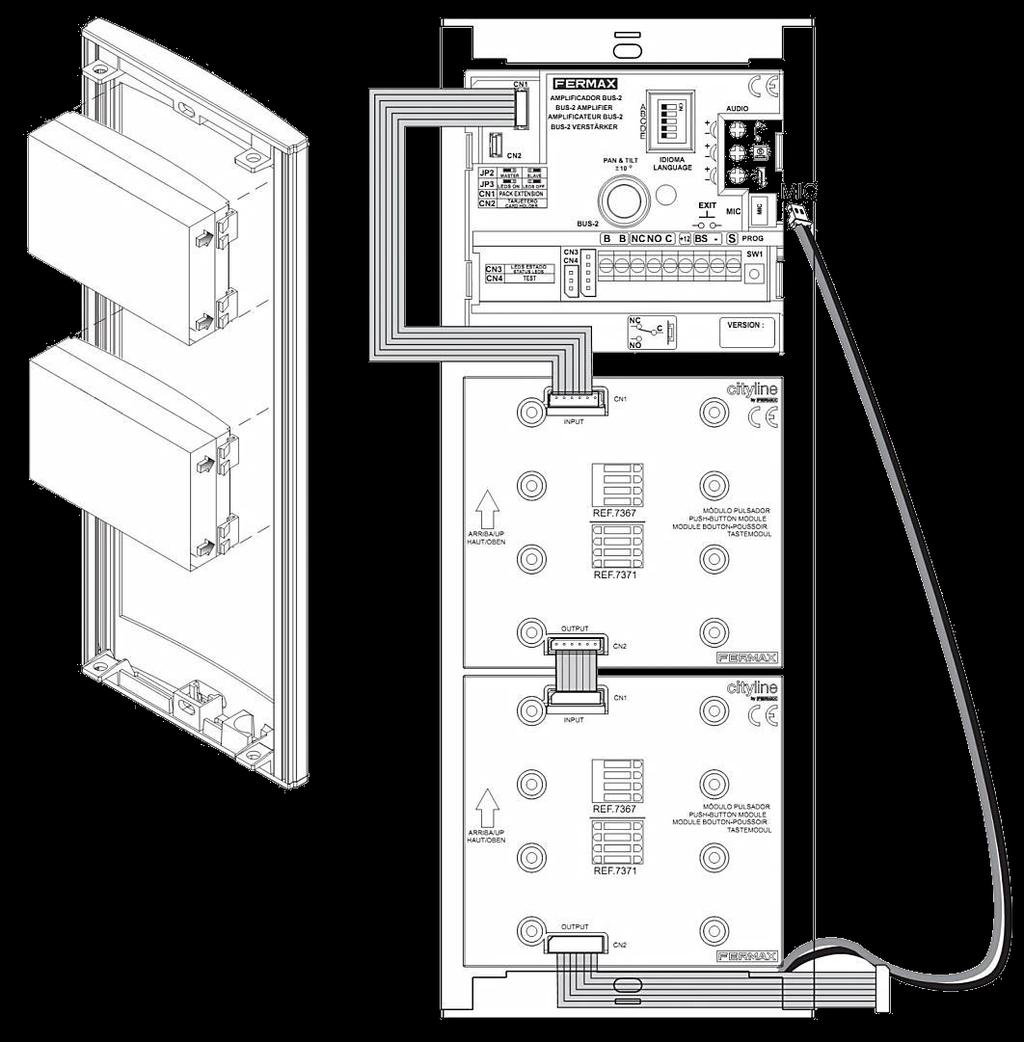

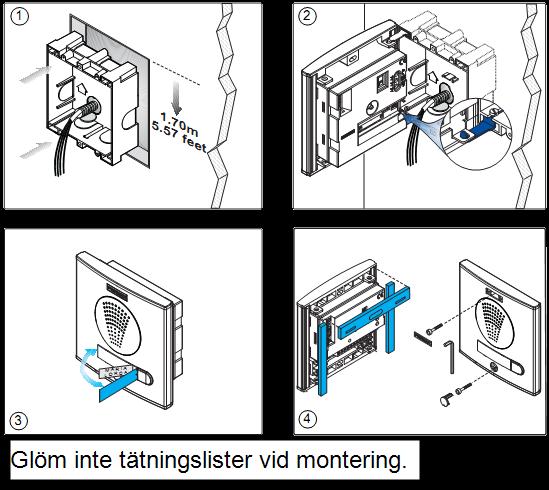

3 Montering av moduler 3 (18) Manual Skyline VDS Porttelefon

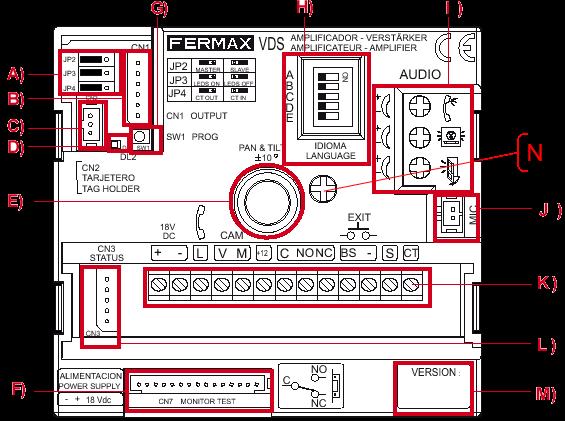

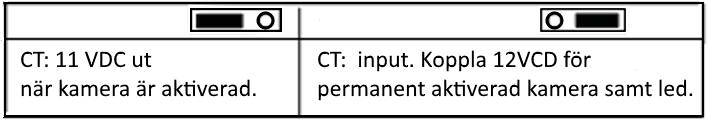

4 Audio/ Videomodul A B C D E JP2 Primär/ sekundär porttelefon JP3 Belysning kamera JP4 Kameraaktivering/ AUX-utgång Kontakt till andra moduler, t.ex. knappar Anslutning för korthållare Lysdiod för felsökning. Bygla + och L för indikering vid uppringning Justering av kamera. Kameravinkeln är ca. 53 F G H Monitor test Programmeringsknapp Röstmodul, vitt fält visar växlarens läge 4 (18) Manual Skyline VDS Porttelefon

5 I Justering av volym J K L M N Inkoppling av mikrofon Kopplingsplint för porttelefon För extra funktioner Version Justering av mikrofon +, -, Strömförsörjning 18 VDC L, Data bus V, M, Videosignal +12, 12 VDC, max 0,5 A C, NO, NC, Relä för elslutbläck, max 2 A BS, -, Öppnaknapp S, Ger 18 V vid uppringning och samtalstiden ut om den är kopplad till +. Varar 30 sek. om ingen svarar. CT, Kameraaktivering (Se A) Fabriksåterställ adressering på portapparat Gäller endast vissa modeller 1. Bryt strömmen till portapparaten 2. Tryck och håll SW1 3. Anslut ström till portapparaten och vänta på fem pip. 4. Släpp SW1 5. Tryck och håll SW1 och vänta på två pip. 6. Släpp SW1 7. Tryck och håll SW1 och vänta på ett "bup" Se separat manual för fabriksåterställning med direkt knappsats 5 (18) Manual Skyline VDS Porttelefon

6 Ändra öppningstid Öppningstiden är förinställt till fem sekunder från svarsapparat och åtta sekunder från öppnarknapp. 1. Bryt strömmen till portapparaten och sätt en bygel mellan BS och - eller håll in öppnarknapp. 2. Anslut ström till portapparaten och ta bort bygeln. Varje ton som hörs anger en sekund öppningstid vid öppning med svarsapparaten. 3. Tryck på en av uppringningsknapparna en gång för varje sekund öppningstid som önskas vid öppning från svarsapparat. (max 90 sekunder) 4. Vänta fem sekunder, en ton hörs följt av toner som anger hur många sekunder öppningstid som är programmerad vid öppning från öppnarknappen. 5. Tryck på en av uppringningsknapparna en gång för varje sekund öppningstid som önskas vid öppning från öppnarknapp. (max 90 sekunder) 6. Vänta i fem sekunder. En ton indikerar att programmeringen är klar. Kablar och avstånd Avstånd mellan port- och svarsapparat Audio Kabelarea 1-50 m 1 mm2 17 AWG m 1,5 mm2 15 AWG m 2,5 mm2 13 AWG Avstånd mellan port- och svarsapparat Video Kabelarea Cat m 1 mm2 17 AWG m 1,5 mm2 15 AWG Avstånd mellan portapparat och transformator Maximum 30 m Hur UTP Kat 5 skall kopplas för maximal kabellängd. 6 (18) Manual Skyline VDS Porttelefon

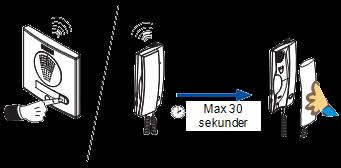

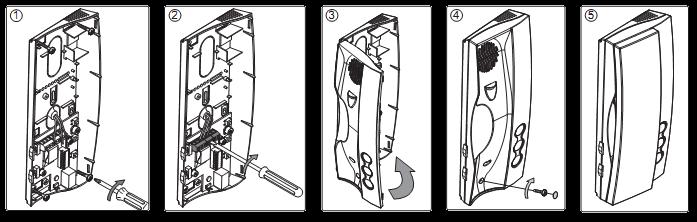

7 Installation av svarsapparat Audio Programmering av svarsapparat Audio 1. Med luren på plats, tryck på programmeringsknappen på undersidan av svarsapparaten. Ett pip hörs. 2. Tryck på uppringningsknappen som ska användas inom två minuter. Ett pip hörs. Om Loft Extra VDS, artikelnummer , används ska volymknappen på vänstersida inte vara i det nedersta läget. Funktioner med svarsapparat Audio Uppringning Samtal 7 (18) Manual Skyline VDS Porttelefon

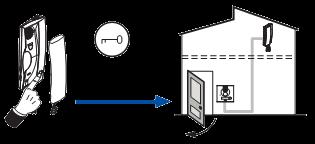

8 Lås upp Knappar på svarsapparat Audio Inkoppling av F1 och F2 Vid knapptryckning spänningssätts F1 och F2 med 18 V, max 50 ma. P1 används som extra ringknapp. 8 (18) Manual Skyline VDS Porttelefon

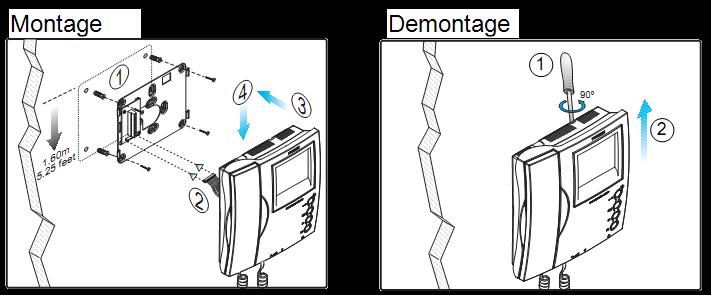

9 Installation av svarsapparat Video Programmering av svarsapparat Video 1. Starta svarsapparaten med reglaget för ringsignal. Om lysdioden lyser är apparaten på. 2. Tryck på programmeringsknappen på undersidan av svarsapparaten. Ett pip hörs och röd lysdiod slocknar. 3. Tryck på uppringningsknappen som ska användas inom två minuter. Ett pip hörs. Monitorn fungerar inte förrän den har blivit programmerad Val av ringsignal 1. Tryck på programmeringsknappen på undersidan av svarsapparaten. Ett pip hörs. 2. Tryck på -knappen och välj ringsignal. Varje gång -knappen trycks på spelas ringsignalen upp. 3. Vänta tio sekunder efter att ringsignalen är vald för att lämna programmeringsläget. 9 (18) Manual Skyline VDS Porttelefon

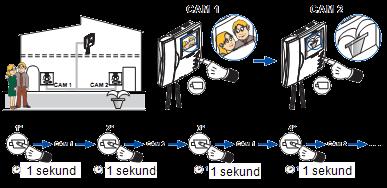

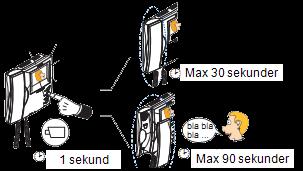

10 Funktioner med svarsapparat Video Uppringning Samtal Lås upp Aktivera kamera Växla mellan kameror 10 (18) Manual Skyline VDS Porttelefon

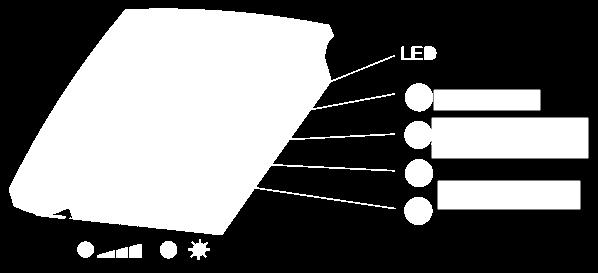

11 Knappar på svarsapparat Video Vid knapptryckning spänningssätts F1 och F2 med 18 V, max 50 ma. Mellan T och - kan ytterligare en ringknapp anslutas. 11 (18) Manual Skyline VDS Porttelefon

12 Inkopplingsexempel Inkoppling av CityKit Audio/ Video Max. avstånd mellan transformator och porttelefon är 30 m. Transformator levereras med CityKit-paketet. Klipp resistorn på svarsenheten. Plint på porttelefon Kopplas till VDC - GND L L på svarsapparat V (Gäller ej audio) V på svarsapparat M (Gäller ej audio) M på svarsapparat Plint på svarsapparat A Till ev högtalare (3-2040) VDC - GND Inkoppling av audiomodul Max. avstånd mellan transformator och porttelefon är 30 m. ON-dioden på transformator visar belastning. Grön, <300 ma Röd, >300 ma Montera 10 k Ohm motstånd mellan + och L i änden av varje stigare. Plint på porttelefon Kopplas till VDC - GND L L på svarsapparater VDC el-lås C - på porttelefon (Under EXIT) NO 12 VDC el-lås Plint på svarsapparater VDC - GND 12 (18) Manual Skyline VDS Porttelefon

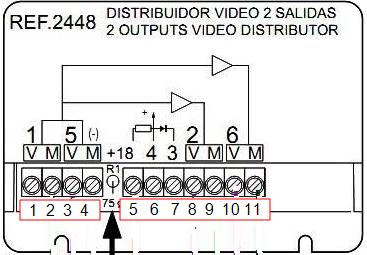

13 Inkoppling av Videomodul Om fler än en svarsapparat Video ska användas krävs distributör eller Max. två monitorer kan ringas upp samtidigt. Montera 10 k Ohm motstånd mellan + och L i änden av varje stigare. Distributör Anslut + 18 VDC från transformatorn till + på porttelefonen, svarsapparaterna och ev. distributör. Flera transformatorer kan kopplas parallellt. Ett 10 k Ohm motstånd ska kopplas mellan + och L innan transformatorn. 2. Anslut - från transformatorn till porttelefonen, svarsapparaterna och ev. distributör (Plint 4). 3. Anslut L från porttelefonen till alla svarsenheter. 4. Anslut V från porttelefonen till plint 3 på den första distributören. 5. Anslut M från porttelefonen till plint 2 på den första distributören. 6. Om fler distributörer ska användas ansluts plint 2 på den nya till plint 2 på den tidigare och plint 3 på den nya till plint 1 på den tidigare. 7. Klipp resistorerna på alla distributörer förutom den sista. 8. Anslut V och M på svarsapparaterna till ett ledigt VM-par, plint 8 & 9 eller 10 & 11 (12 & 13 och 14 & 15 finns också med ). 13 (18) Manual Skyline VDS Porttelefon

14 9. Montera 10 k Ohm motstånd mellan + och L i änden av varje stigare. 10. Om en lägenhet ska ha fler än en svarsapparat kan de seriekopplas. 11. Anslut bygel mellan C och - (Under EXIT) på porttelefonen. 12. Anslut +12 och NO på porttelefonen till el-lås. Inkoppling av två porttelefoner Gäller endast Video, Audio kräver ingen P-switch. Plint på P-switch (3-2450) S Första + Första L Första V Första M Andra + Andra L Vi Mi Tredje + Tredje L Vo Mo Kopplas till Till S på en av porttelefonerna Till transformator (+ 18 VDC) och + på den första porttelefonen Till L på den första porttelefonen Till V på den första porttelefonen Till M på den första porttelefonen Till + på den andra porttelefonen Till L på den andra porttelefonen Till V på den andra porttelefonen Till M på den andra porttelefonen Till svarsapparater Till svarsapparater Till svarsapparater Till svarsapparater Vid inkoppling av två portapparater med lika många knappar anges en portapparat som primär och den andra som sekundär, se Audio/ Videomodul. Båda enheterna kommer ha samma inställningar och programmeras från den primära enheten. Portapparaterna ger olika ringsignaler vid uppringning. 14 (18) Manual Skyline VDS Porttelefon

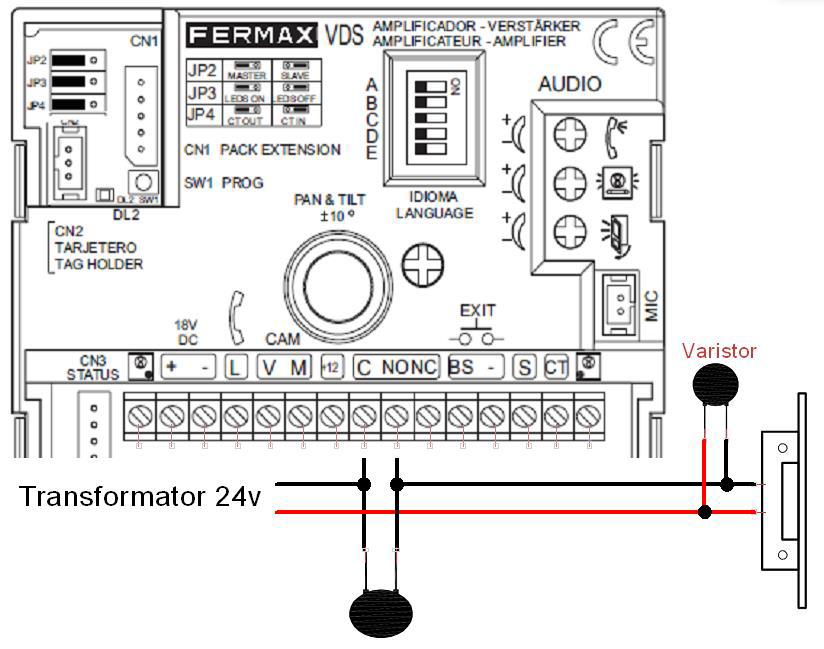

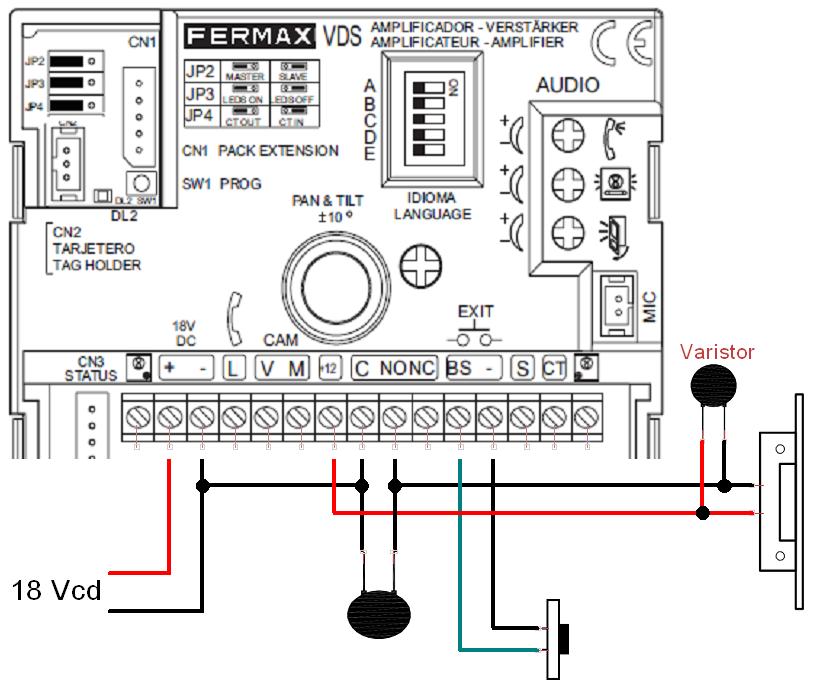

15 Inkoppling av lås 15 (18) Manual Skyline VDS Porttelefon

16 Strömförsörjningar VDC / 3,5 A VDC / 1,5 A Tillbehör Transformator Audiomodul Audiooch videomodul 12 VDC Ellås Loft Extra Loft färgskärm Smile 1 st. - 1 st. 80 st st. 1 st st st st st. - 1 st. - 1 st st. 1 st st st st st. Extra högtalare 16Ω Inkoppling Svarsapparat Plint Loft Extra och A (+ och +A på gult kort) iloft A och -A Svarsapparat SMILE A och - 16 (18) Manual Skyline VDS Porttelefon

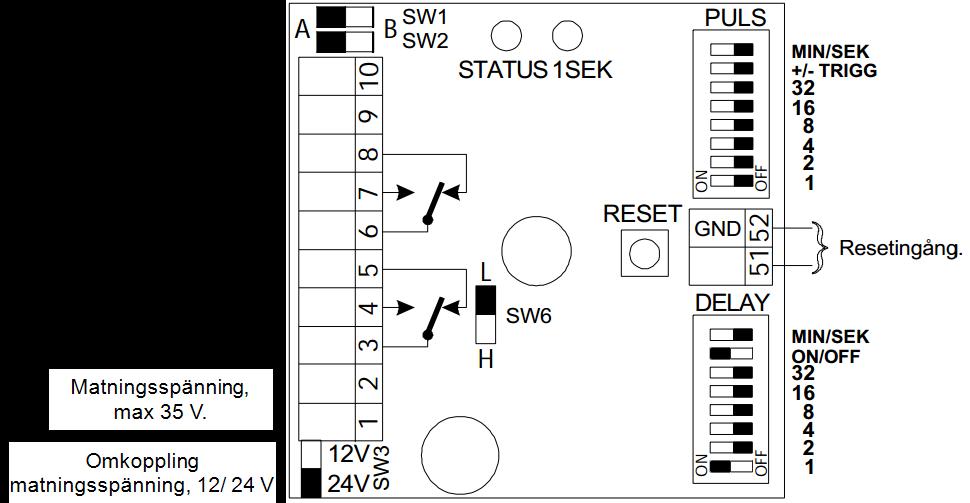

17 TDR Reläet triggas en halv sekund vid uppringning. Om längre relätid önskas krävs ett mellanrelä (Gäller ej svarsapparat SMILE) DELAY ska vara inställd på 1 sek. (Gäller ej svarsapparat SMILE) Alla dippar för PULS ska vara ställda på OFF (Gäller ej svarsapparat SMILE) SW1 och SW2 ska vara ställda på A SW6 ska vara ställd på L Ringsignal måste vara aktiverad i svarsenhet Plint 9 och 10 kopplas till svarsapparat enligt nedanstående tabell Högtalare eller ett 16Ω motstånd inkopplat som en högtalare Inkoppling Svarsapparat Plint Loft Extra & A (På gult kort + & +A) iloft A & -A Svarsapparat SMILE A & CT (-A) Alla dippar för DELAY ska vara ställda på OFF Relätid anges med PULS-dipparna 17 (18) Manual Skyline VDS Porttelefon

18 Innan du ringer support Kontrollera att svarsapparaten påslagen Vid ljudproblem, se Audio/ Videomodul, justering av ljud. Kontrollera spänning, Vila Vid samtal VDC 18 VDC L - 17,5 VDC 6 VDC + L 1 VDC 13 VDC 18 (18) Manual Skyline VDS Porttelefon
