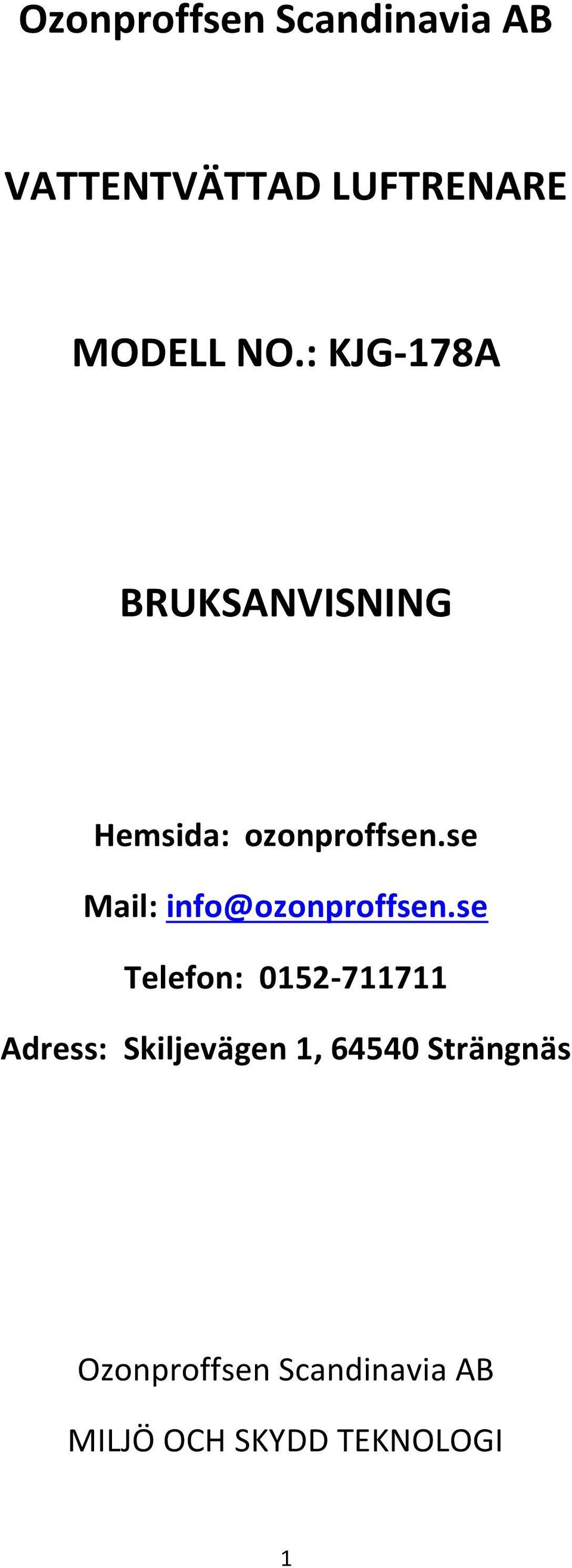

1 Ozonproffsen Scandinavia AB VATTENTVÄTTAD LUFTRENARE MODELL NO.: KJG-178A BRUKSANVISNING Hemsida: ozonproffsen.se Mail: Telefon: Adress: Skiljevägen 1, Strängnäs Ozonproffsen Scandinavia AB MILJÖ OCH SKYDD TEKNOLOGI 1

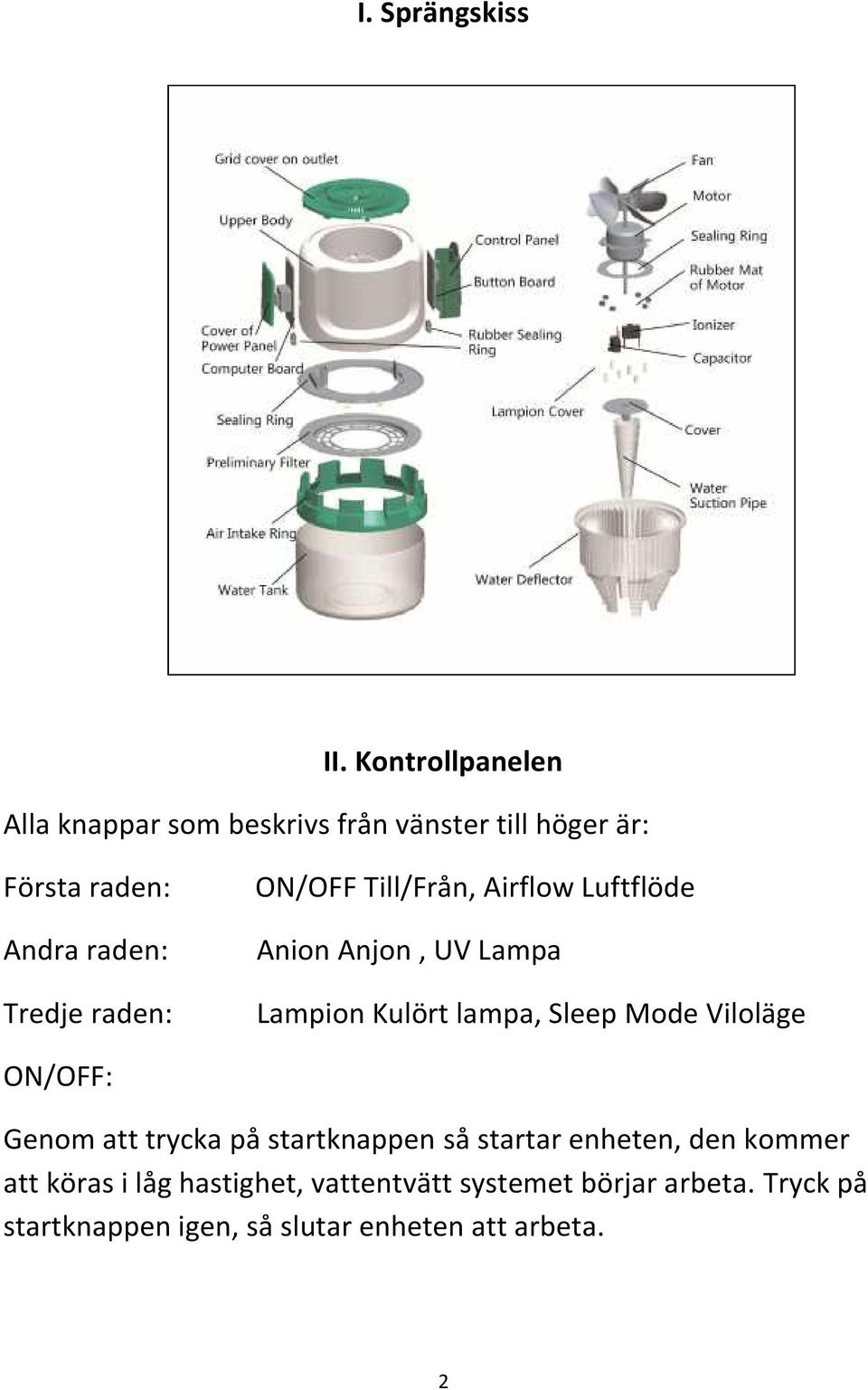

2 I. Sprängskiss II. Kontrollpanelen Alla knappar som beskrivs från vänster till höger är: Första raden: Andra raden: Tredje raden: ON/OFF Till/Från, Airflow Luftflöde Anion Anjon, UV Lampa Lampion Kulört lampa, Sleep Mode Viloläge ON/OFF: Genom att trycka på startknappen så startar enheten, den kommer att köras i låg hastighet, vattentvätt systemet börjar arbeta. Tryck på startknappen igen, så slutar enheten att arbeta. 2

raden: ON/OFF Till/Från, Airflow Luftflöde Anion Anjon, UV Lampa Lampion Kulört lampa, Sleep Mode

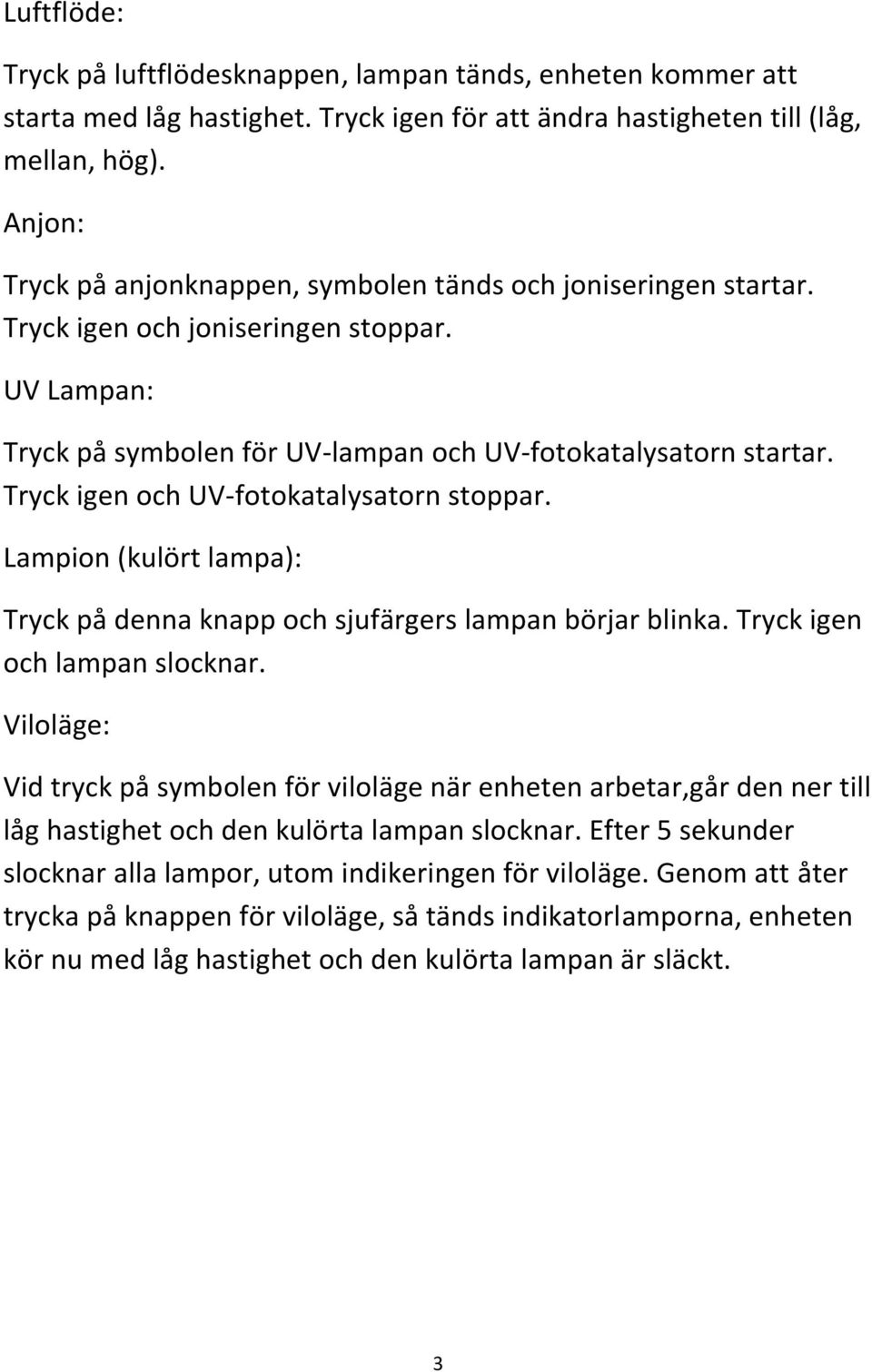

3 Luftflöde: Tryck på luftflödesknappen, lampan tänds, enheten kommer att starta med låg hastighet. Tryck igen för att ändra hastigheten till (låg, mellan, hög). Anjon: Tryck på anjonknappen, symbolen tänds och joniseringen startar. Tryck igen och joniseringen stoppar. UV Lampan: Tryck på symbolen för UV-lampan och UV-fotokatalysatorn startar. Tryck igen och UV-fotokatalysatorn stoppar. Lampion (kulört lampa): Tryck på denna knapp och sjufärgers lampan börjar blinka. Tryck igen och lampan slocknar. Viloläge: Vid tryck på symbolen för viloläge när enheten arbetar,går den ner till låg hastighet och den kulörta lampan slocknar. Efter 5 sekunder slocknar alla lampor, utom indikeringen för viloläge. Genom att åter trycka på knappen för viloläge, så tänds indikatorlamporna, enheten kör nu med låg hastighet och den kulörta lampan är släckt. 3

Tryck igen och UV-fotokatalysatorn stoppar. Lampion (kulört lampa): Tryck på denna knapp och sjufärgers lampan börjar blinka. Tryck igen och lampan slocknar.

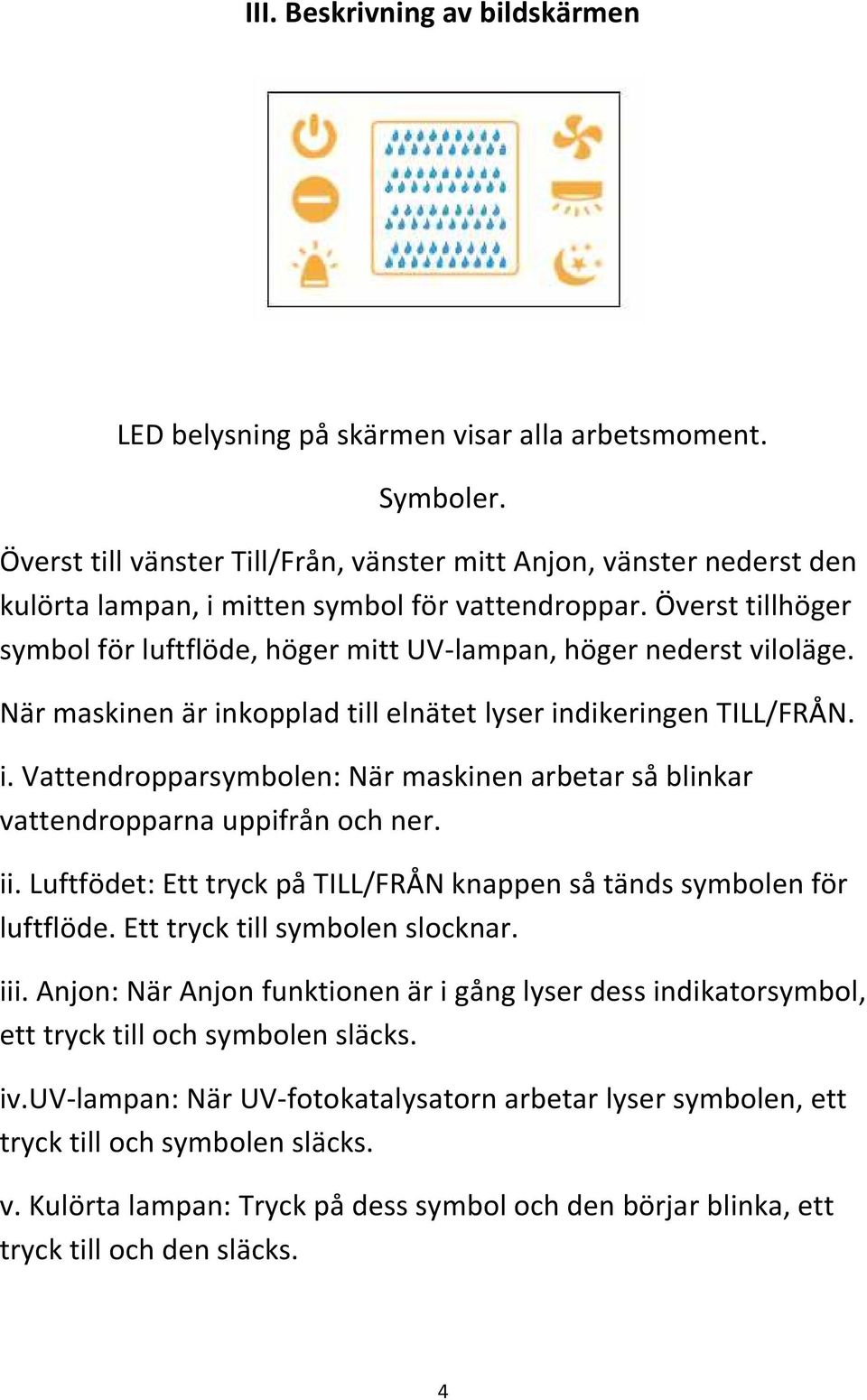

4 III. Beskrivning av bildskärmen LED belysning på skärmen visar alla arbetsmoment. Symboler. Överst till vänster Till/Från, vänster mitt Anjon, vänster nederst den kulörta lampan, i mitten symbol för vattendroppar. Överst tillhöger symbol för luftflöde, höger mitt UV-lampan, höger nederst viloläge. När maskinen är inkopplad till elnätet lyser indikeringen TILL/FRÅN. i. Vattendropparsymbolen: När maskinen arbetar så blinkar vattendropparna uppifrån och ner. ii. Luftfödet: Ett tryck på TILL/FRÅN knappen så tänds symbolen för luftflöde. Ett tryck till symbolen slocknar. iii. Anjon: När Anjon funktionen är i gång lyser dess indikatorsymbol, ett tryck till och symbolen släcks. iv.uv-lampan: När UV-fotokatalysatorn arbetar lyser symbolen, ett tryck till och symbolen släcks. v. Kulörta lampan: Tryck på dess symbol och den börjar blinka, ett tryck till och den släcks. 4

Överst tillhöger symbol för luftflöde, höger mitt UV-lampan, höger nederst viloläge. När maskinen är inkopplad till elnätet lyser indikeringen TILL/FRÅN. i. Vattendropparsymbolen: När maskinen arbetar så blinkar vattendropparna uppifrån och ner.

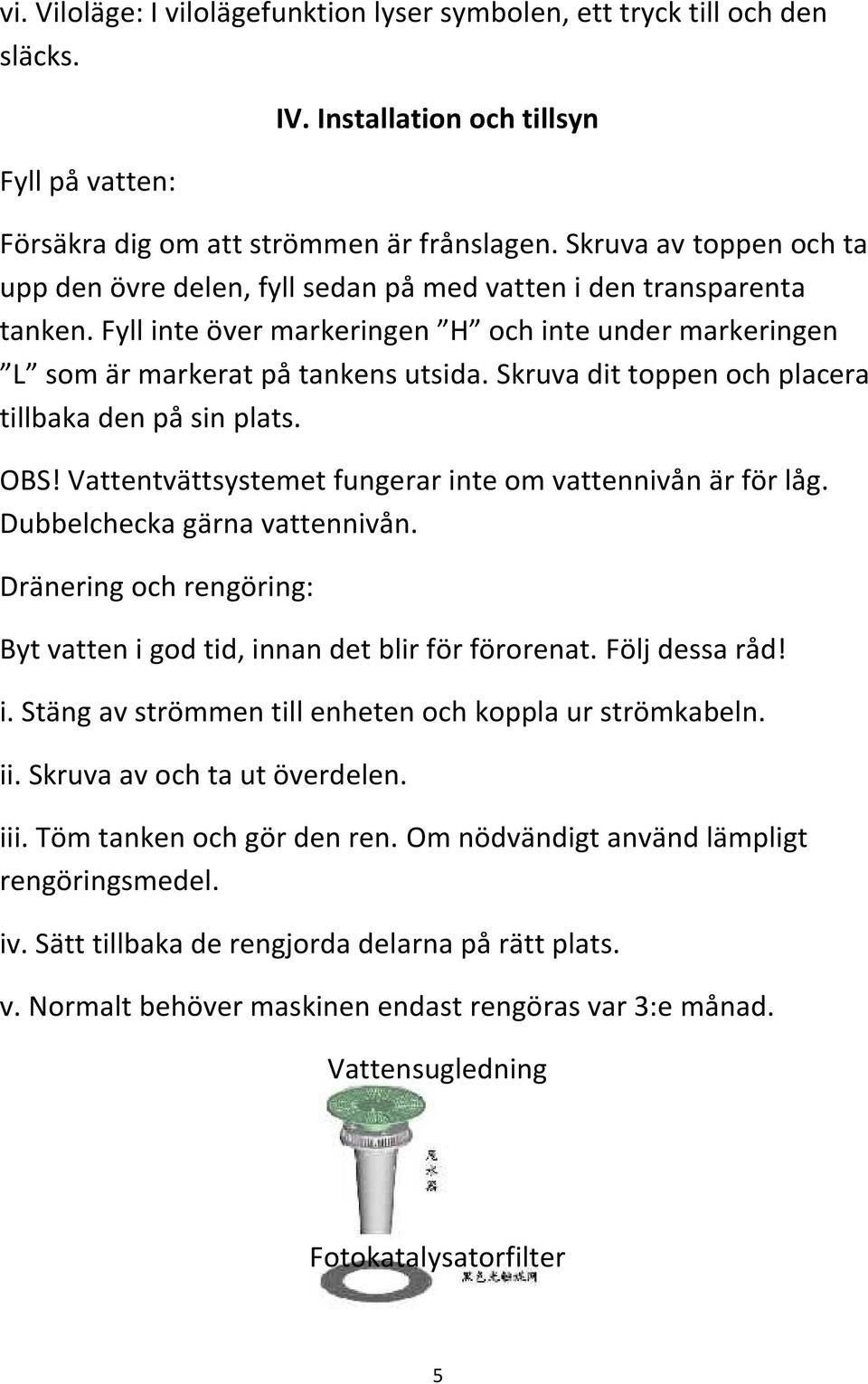

5 vi. Viloläge: I vilolägefunktion lyser symbolen, ett tryck till och den släcks. Fyll på vatten: IV. Installation och tillsyn Försäkra dig om att strömmen är frånslagen. Skruva av toppen och ta upp den övre delen, fyll sedan på med vatten i den transparenta tanken. Fyll inte över markeringen H och inte under markeringen L som är markerat på tankens utsida. Skruva dit toppen och placera tillbaka den på sin plats. OBS! Vattentvättsystemet fungerar inte om vattennivån är för låg. Dubbelchecka gärna vattennivån. Dränering och rengöring: Byt vatten i god tid, innan det blir för förorenat. Följ dessa råd! i. Stäng av strömmen till enheten och koppla ur strömkabeln. ii. Skruva av och ta ut överdelen. iii. Töm tanken och gör den ren. Om nödvändigt använd lämpligt rengöringsmedel. iv. Sätt tillbaka de rengjorda delarna på rätt plats. v. Normalt behöver maskinen endast rengöras var 3:e månad. Vattensugledning Fotokatalysatorfilter 5

Skruva dit toppen och placera tillbaka den på sin plats. OBS! Vattentvättsystemet fungerar inte om vattennivån är för låg. Dubbelchecka gärna vattennivån.

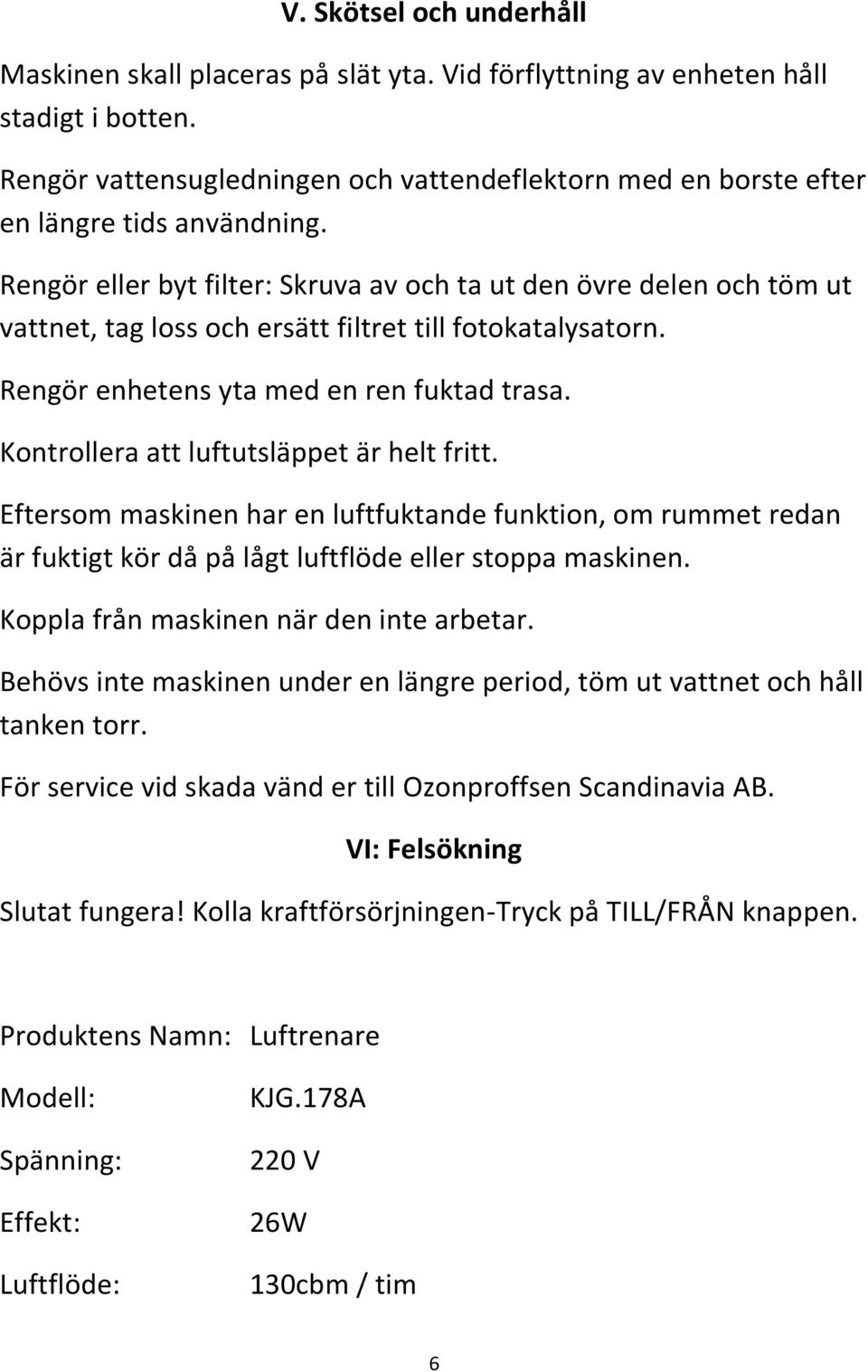

6 V. Skötsel och underhåll Maskinen skall placeras på slät yta. Vid förflyttning av enheten håll stadigt i botten. Rengör vattensugledningen och vattendeflektorn med en borste efter en längre tids användning. Rengör eller byt filter: Skruva av och ta ut den övre delen och töm ut vattnet, tag loss och ersätt filtret till fotokatalysatorn. Rengör enhetens yta med en ren fuktad trasa. Kontrollera att luftutsläppet är helt fritt. Eftersom maskinen har en luftfuktande funktion, om rummet redan är fuktigt kör då på lågt luftflöde eller stoppa maskinen. Koppla från maskinen när den inte arbetar. Behövs inte maskinen under en längre period, töm ut vattnet och håll tanken torr. För service vid skada vänd er till Ozonproffsen Scandinavia AB. VI: Felsökning Slutat fungera! Kolla kraftförsörjningen-tryck på TILL/FRÅN knappen. Produktens Namn: Luftrenare Modell: Spänning: Effekt: Luftflöde: KJG.178A 220 V 26W 130cbm / tim 6

Rengör eller byt filter: Skruva av och ta ut den övre delen och töm ut vattnet, tag loss och ersätt filtret till fotokatalysatorn. Rengör enhetens yta med en ren fuktad trasa.

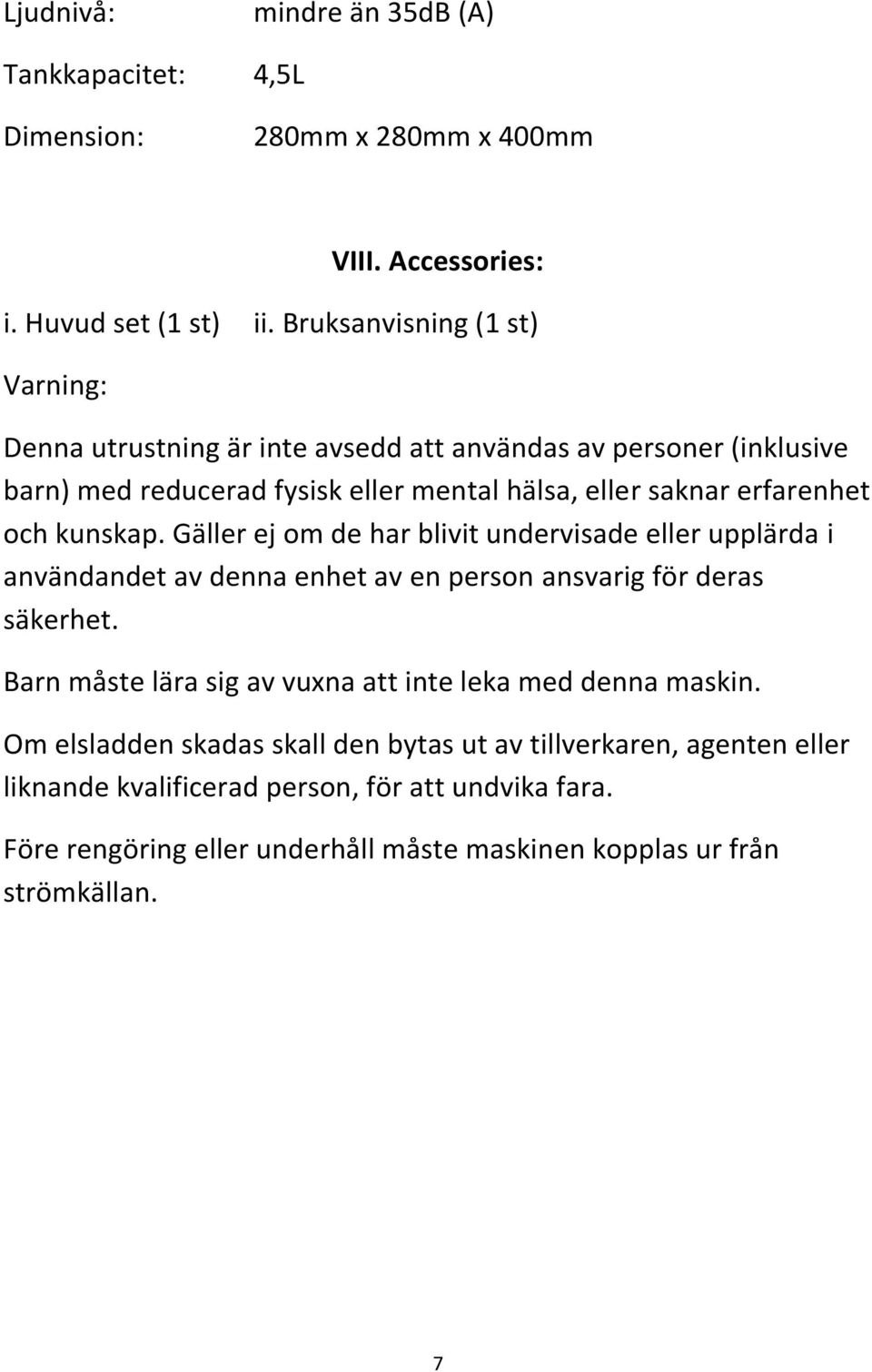

7 Ljudnivå: mindre än 35dB (A) Tankkapacitet: 4,5L Dimension: 280mm x 280mm x 400mm VIII. Accessories: i. Huvud set (1 st) ii. Bruksanvisning (1 st) Varning: Denna utrustning är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk eller mental hälsa, eller saknar erfarenhet och kunskap. Gäller ej om de har blivit undervisade eller upplärda i användandet av denna enhet av en person ansvarig för deras säkerhet. Barn måste lära sig av vuxna att inte leka med denna maskin. Om elsladden skadas skall den bytas ut av tillverkaren, agenten eller liknande kvalificerad person, för att undvika fara. Före rengöring eller underhåll måste maskinen kopplas ur från strömkällan. 7

och kunskap. Gäller ej om de har blivit undervisade eller upplärda i användandet av denna enhet av en person ansvarig för deras säkerhet.
