HEXI. Mer kablage på sid Som men med Piska för 6 kretsar Som men med

Transkript

1

2 HEXI In: 6 st. Sladdställ 3x1,5 mm² med schuko, 2,5 meter Ut: 1 st. Harting 24 pol. Hona In: 6 st. Sladdställ 3x1,5 mm² med schuko, 2,5 meter Ut: 1 st. Socapex hona In: 6 st. Sladdställ 3x1,5 mm² med schuko, 2,5 meter Ut: 1 st. Socapex hona Ut: 6 st. Sladdställ 3x2,5 mm² 1,5 meter med svarta 1-fas 16 Amp. CEEuttag In: 1 st. Harting 24 pol. Hane Ut: 6 st. Sladdställ 3x1,5 mm² 2,5 meter med 2-vägs grenuttag Som men med 6 st. Sladdställ 3x1,5 mm² 1-6 meter med 2-vägs grenuttag Ut: 6 st. Sladdställ 3x1,5 mm² 2,5 meter med 2-vägs grenuttag Som men med 6 st. Sladdställ 3x1,5 mm² 1-6 meter med 2-vägs grenuttag Ut: 6 st. Sladdställ 3x1,5 mm² 2,5 meter med 2-vägs grenuttag Som men med 6 st. Sladdställ 3x1,5 mm² 1-6 meter med 2-vägs grenuttag XX Multikabel (TMB Procable 18x1,5 mm²) med Harting 24 pol. XX = kabellängd XX Multikabel (TMB Procable 18x2,5 mm²) med Harting 24 pol. XX = kabellängd XX Multikabel (TMB Procable 18x1,5 mm²) med Socapex. XX = kabellängd XX Multikabel (TMB Procable 18x2,5 mm²) med Socapex. XX = kabellängd Övergång från Socapex hane till Harting 24 pol. hona Längd= 0,5 meter Övergång från Harting 24 pol. hane till Socapex hona Längd= 0,5 meter. Mer kablage på sid. 9 2

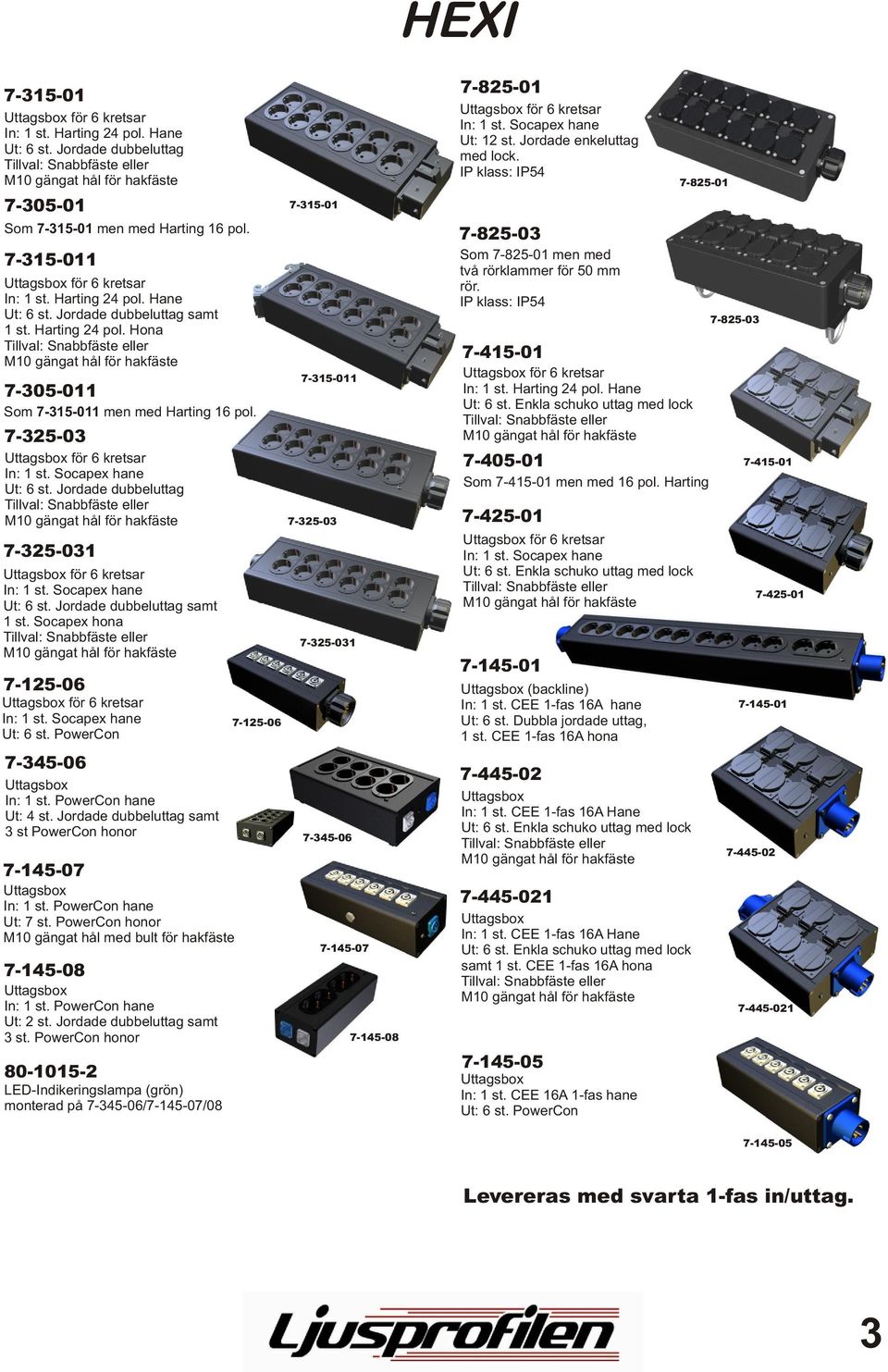

3 HEXI In: 1 st. Harting 24 pol. Hane Som men med Harting 16 pol In: 1 st. Harting 24 pol. Hane samt 1 st. Harting 24 pol. Hona Som men med Harting 16 pol samt 1 st. Socapex hona Ut: 6 st. PowerCon In: 1 st. PowerCon hane Ut: 4 st. Jordade dubbeluttag samt 3 st PowerCon honor In: 1 st. PowerCon hane Ut: 7 st. PowerCon honor M10 gängat hål med bult för hakfäste In: 1 st. PowerCon hane Ut: 2 st. Jordade dubbeluttag samt 3 st. PowerCon honor LED-Indikeringslampa (grön) monterad på / / Ut: 12 st. Jordade enkeluttag med lock. IP klass: IP Som men med två rörklammer för 50 mm rör. IP klass: IP In: 1 st. Harting 24 pol. Hane Ut: 6 st. Enkla schuko uttag med lock Som men med 16 pol. Harting Ut: 6 st. Enkla schuko uttag med lock (backline) In: 1 st. CEE 1-fas 16A hane Ut: 6 st. Dubbla jordade uttag, 1 st. CEE 1-fas 16A hona In: 1 st. CEE 1-fas 16A Hane Ut: 6 st. Enkla schuko uttag med lock In: 1 st. CEE 1-fas 16A Hane Ut: 6 st. Enkla schuko uttag med lock samt 1 st. CEE 1-fas 16A hona In: 1 st. CEE 16A 1-fas hane Ut: 6 st. PowerCon Levereras med svarta 1-fas in/uttag. 3

4 HEXI In: 1 st. Dragavlastningar M40 till plint In: 6 st. Dragavlastningar M20 till plint Som men med 1 st. Socapex hona som vidarematning Som men med 1 st. Socapex hona som vidarematning Som men med 1 st. Harting 24 pol. Hona som vidarematning Som men med 1 st. Harting 24 pol. Hona som vidarematning In: 1 st. Dragavlastningar Pg29 till plint Som men med 6 st. M20 dragavlastningar In: 6 st. Dragavlastningar M20 till plint Ut: 1 st. Harting 24 pol. Hona Som men med 1 st. Pg29 dragavlastning G / G Med Harting monterad på gaveln In: 6 st. Dragavlastningar M20 till plint Ut: 1 st. Socapex hona Som men med 1 st. Pg29 dragavlastning G / G Med Socapex monterad på gaveln In: 1 st. Dragavlastningar M40 till plint Anm.: Plintanslutning, rörklammer för 50 mm rör In: 6 st. Dragavlastningar M20 till plint Anm.: Plintanslutning, rörklammer för 50 mm rör Som men med 1 st. Socapex hona som vidarematning Som men med 1 st. Socapex hona som vidarematning Som men med 1 st. Harting 24 pol. Hona som vidarematning Som men med 1 st. Harting 24 pol. Hona som vidarematning In: 6 st. Dragavlastningar M20 till plint, Harting 24 pol. Hona Som men med 1 st. Pg29 dragavlastning G / G Med Harting monterad på gaveln In: 6 st. Dragavlastningar M20 till plint, 1 st. Socapex hona Som men med 1 st. Pg29 dragavlastning G / G Med Socapex monterad på gaveln Samtliga uttagslådor med plint har anslutningar under utdragbart lock. 4

5 HEXI Vid fast installation är det lönsamt att dra 5x2,5mm² kabel (3 kanaler / kabel) Vissa dimmrar har utgångarna kopplade till CEE 3-fas uttag (3 kanaler / uttag) till dessa använder man vanliga 3-fas kablar (2 st. Kablar för att få 6 kanaler) Till detta har vi tagit fram några uttagboxar, samt uttagslådor för fast installation In: 2 st. CEE 3-fas 16 Amp. Hane In: 2 st. Dragavlastningar M25 till plint Ut: 2 st. CEE 3-fas 16 Amp. Hona Uttagslåda för 12 kretsar In: 4 st. Dragavlastningar M25 till plint Ut: 12 st. Enkla jordade uttag med lock, 4 st. CEE 3-fas 16 Amp. Hona In: 2 st. Dragavlastningar M25 till plint Ut: 6 st. Enkla jordade uttag med lock, 2 st. CEE 3-fas 16 Amp. Hona In: 1 st. CEE 16A 3-fas hane Ut: 6 st. CEE 1-fas 16A 230 V In: 1 st. CEE 16A 3-fas hane Ut: 6 st. CEE 1-fas 16A 230 V El-central In: CEE 3-fas 32A Ut: 6 st. Schuko samt 1 st. CEE 3-fas 32A uttag 6 st. Automatsäkringar 16A 3 st. Indikeringslampor med 3 dubbelschuko In: 1 st. CEE 3-fas 16 Amp. Hane Ut: 3 st. Jordade dubbeluttag med 3 schuko + powercon In: 1 st. CEE 3-fas 16 Amp. Hane Ut: 3 st. PowerCon samt 3 st. Enkla schuko utan lock med 6 powercon In: 1 st. CEE 3-fas 16 Amp. Hane Ut: 6 st. PowerCon 3 st. Indikeringslampor LED (grön) med 6 dubbelschuko In: 1 st. CEE 3-fas 16 Amp. Hane med 6 schuko In: 1 st. CEE 3-fas 16A Hane Ut: 6 st. Enkla schuko uttag med lock med 6 dubbelschuko In: 1 st. CEE 3-fas 16 Amp. Hane samt 1 st. CEE 3-fas 16A hona med 6 schuko In: 1 st. CEE 3-fas 16A Hane Ut: 6 st. Enkla schuko uttag med lock samt 1 st. CEE 3-fas 16A hona Samtliga boxar kan beställas med svarta 3-fas in/uttag. 5

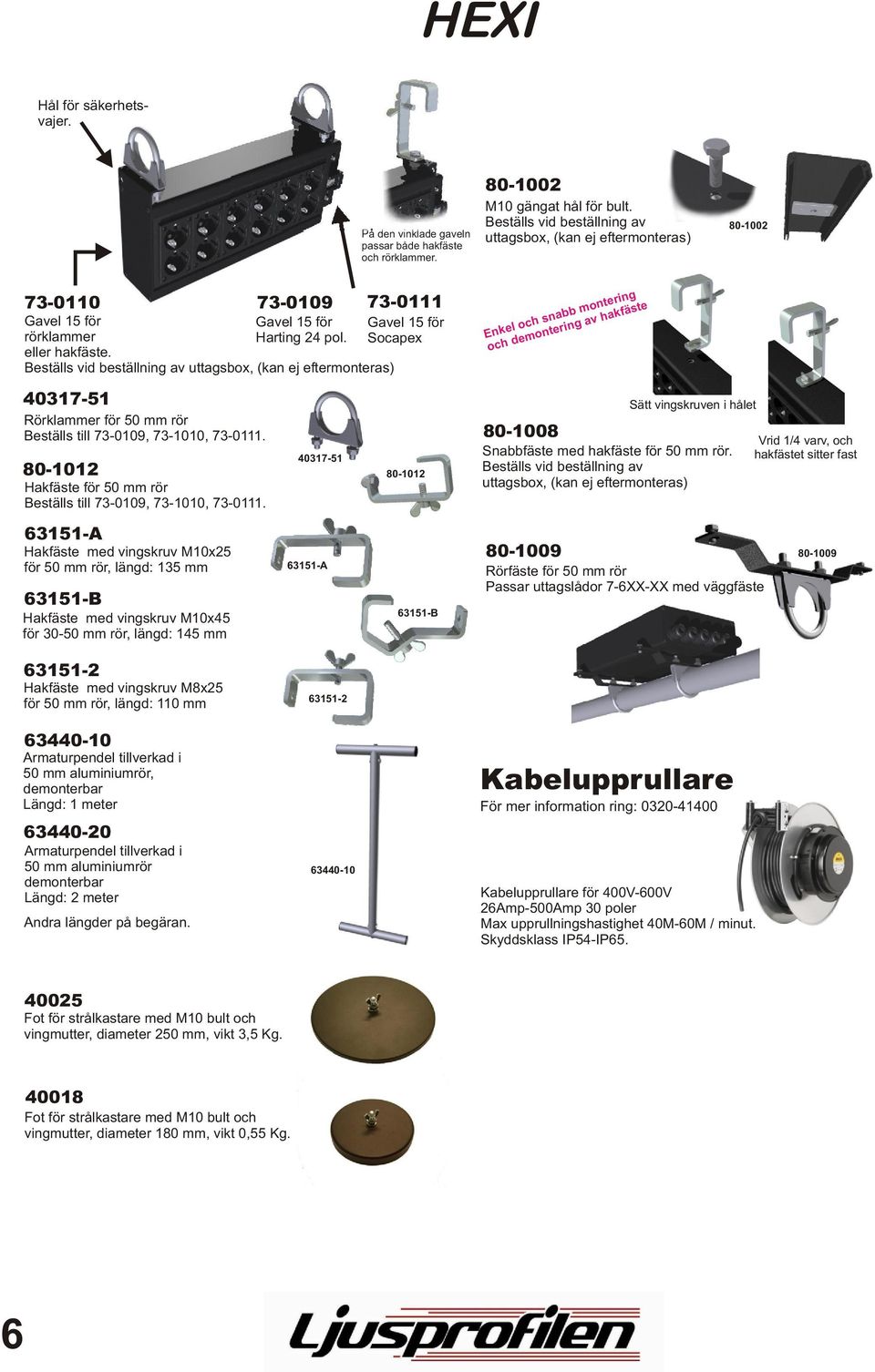

6 HEXI Hål för säkerhetsvajer. På den vinklade gaveln passar både hakfäste och rörklammer M10 gängat hål för bult. Beställs vid beställning av uttagsbox, (kan ej eftermonteras) Gavel 15 för rörklammer eller hakfäste Gavel 15 för Harting 24 pol Gavel 15 för Socapex Beställs vid beställning av uttagsbox, (kan ej eftermonteras) E nkeloch snabb montering ochdemontering av hakfäste Rörklammer för 50 mm rör Beställs till , , Hakfäste för 50 mm rör Beställs till , , Sätt vingskruven i hålet Snabbfäste med hakfäste för 50 mm rör. Beställs vid beställning av uttagsbox, (kan ej eftermonteras) Vrid 1/4 varv, och hakfästet sitter fast A Hakfäste med vingskruv M10x25 för 50 mm rör, längd: 135 mm B Hakfäste med vingskruv M10x45 för mm rör, längd: 145 mm A B Rörfäste för 50 mm rör Passar uttagslådor 7-6XX-XX med väggfäste Hakfäste med vingskruv M8x25 för 50 mm rör, längd: 110 mm Armaturpendel tillverkad i 50 mm aluminiumrör, demonterbar Längd: 1 meter Armaturpendel tillverkad i 50 mm aluminiumrör demonterbar Längd: 2 meter Andra längder på begäran Kabelupprullare För mer information ring: Kabelupprullare för 400V-600V 26Amp-500Amp 30 poler Max upprullningshastighet 40M-60M / minut. Skyddsklass IP54-IP Fot för strålkastare med M10 bult och vingmutter, diameter 250 mm, vikt 3,5 Kg Fot för strålkastare med M10 bult och vingmutter, diameter 180 mm, vikt 0,55 Kg. 6

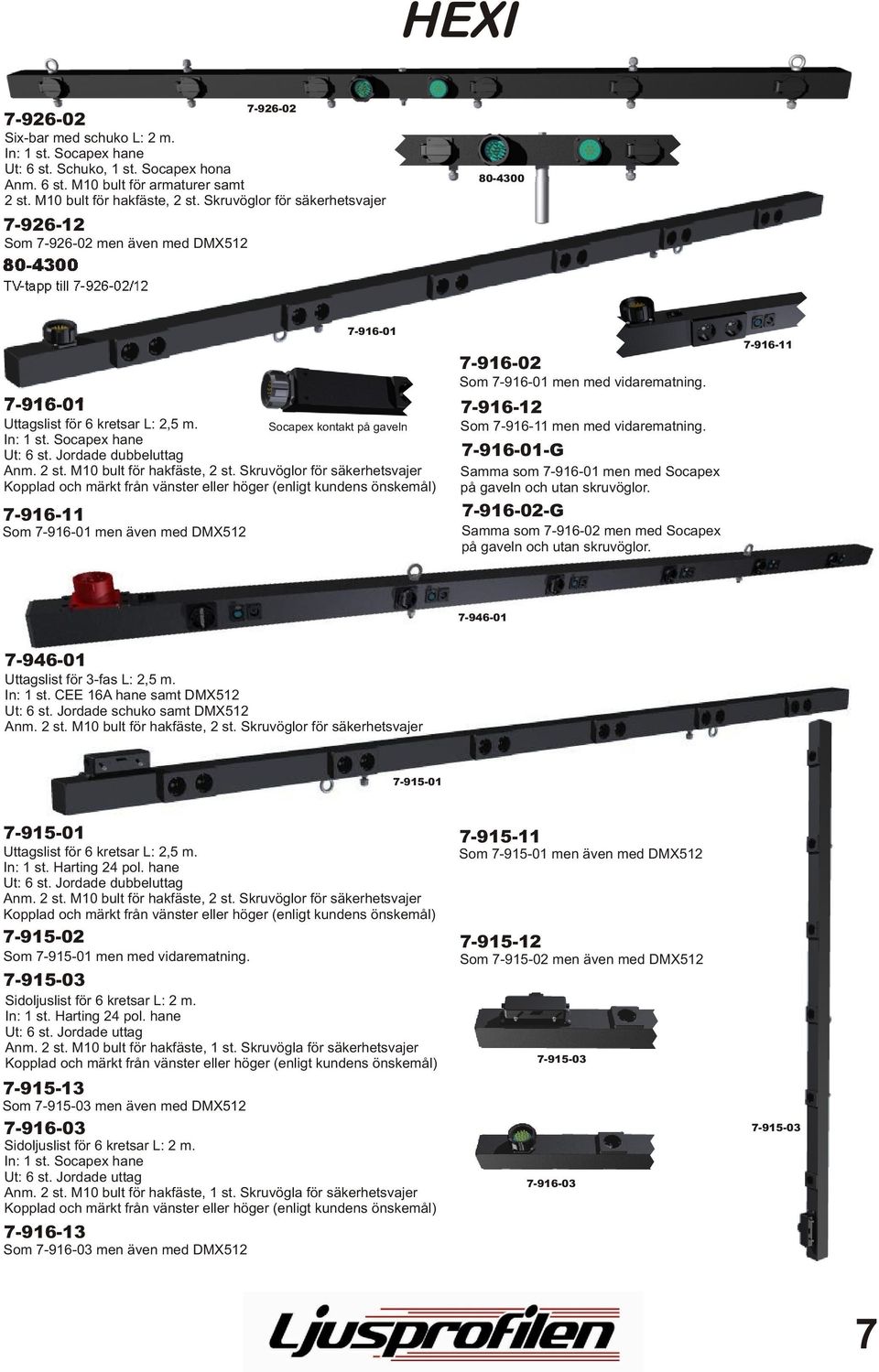

7 HEXI Six-bar med schuko L: 2 m. Ut: 6 st. Schuko, 1 st. Socapex hona Anm. 6 st. M10 bult för armaturer samt 2 st. M10 bult för hakfäste, 2 st. Skruvöglor för säkerhetsvajer Som men även med DMX TV-tapp till / Uttagslist för 6 kretsar L: 2,5 m. Socapex kontakt på gaveln Anm. 2 st. M10 bult för hakfäste, 2 st. Skruvöglor för säkerhetsvajer Kopplad och märkt från vänster eller höger (enligt kundens önskemål) Som men även med DMX Som men med vidarematning Som men med vidarematning G Samma som men med Socapex på gaveln och utan skruvöglor G Samma som men med Socapex på gaveln och utan skruvöglor Uttagslist för 3-fas L: 2,5 m. In: 1 st. CEE 16A hane samt DMX512 Ut: 6 st. Jordade schuko samt DMX512 Anm. 2 st. M10 bult för hakfäste, 2 st. Skruvöglor för säkerhetsvajer Uttagslist för 6 kretsar L: 2,5 m. In: 1 st. Harting 24 pol. hane Anm. 2 st. M10 bult för hakfäste, 2 st. Skruvöglor för säkerhetsvajer Kopplad och märkt från vänster eller höger (enligt kundens önskemål) Som men med vidarematning Sidoljuslist för 6 kretsar L: 2 m. In: 1 st. Harting 24 pol. hane Ut: 6 st. Jordade uttag Anm. 2 st. M10 bult för hakfäste, 1 st. Skruvögla för säkerhetsvajer Kopplad och märkt från vänster eller höger (enligt kundens önskemål) Som men även med DMX Sidoljuslist för 6 kretsar L: 2 m. Ut: 6 st. Jordade uttag Anm. 2 st. M10 bult för hakfäste, 1 st. Skruvögla för säkerhetsvajer Kopplad och märkt från vänster eller höger (enligt kundens önskemål) Som men även med DMX Som men även med DMX Som men även med DMX

8 Sidoljustorn HEXI Användar-läge Sidoljustorn för 6 kretsar (endast el) El in: 1 st. Socapex hane El ut: 6 st. Schuko enkeluttag Sidoljustorn för 6 kretsar (både el och signal) El in: 1 st. Socapex hane El ut: 6 st. Schuko enkeluttag Signal: DMX512 (5 pol. XLR) osplittad Sidoljustorn för 6 kretsar (både el och signal) El in: 1 st. Socapex hane El ut: 6 st. Schuko enkeluttag Signal: DMX512 och 24V (4 pol. XLR) inbyggd aktiv optoisolerad splitt. Transport-läge 8

9 Skarvsladd RDOE 3x1,5 mm² med självstängande lock, längd= 10 meter Skarvsladd RDOE 3x1,5 mm² med självstängande lock, längd= 25 meter Andra längder på begäran XX Skarvsladd RDOE 3x1,5 mm² med jordad stickpropp och 2-vägs grenuttag Transparent krympslang i båda ändar XX = kabellängd. Standardlängder: 3,5,10,15,20,25 meter Andra längder på begäran XX Samma som XX men 3-vägs grenuttag Patchkabel svart 10A IEC hane till 10A IEC hona längd: 1 meter Patchkabel svart 10A IEC hane till 10A IEC hona längd: 2 meter Patchkabel svart Schuko till 10A IEC hona längd: 0,5 meter Patchkabel svart Schuko till 10A IEC hona längd: 2 meter ,5 Patchkabel 3x1,5 mm² svart 16A IEC hane till 16A IEC hona längd: 0,5 meter Patchkabel 3x1,5 mm² svart 16A IEC hane till 16A IEC hona längd: 1 meter Patchkabel 3x1,5 mm² svart 16A IEC hane till 16A IEC hona längd: 2 meter Patchkabel 3x1,5 mm² svart 16A Schuko hane till 16A IEC hona längd: 1 meter Patchkabel 3x1,5 mm² svart 16A Schuko hane till 16A IEC hona längd: 2 meter XX Skarvkabel Schuko till PowerCon Kabel: H07RN-F (RDOE) 3x1,5 mm² XX = kabellängd Standardlängder: 1,5, 3, 5, 10 meter Andra längder på begäran XX ,5 Passar till pane l: / HEXI XX Skarvkabel PowerCon Kabel: H07RN-F (RDOE) 3x2,5 mm² XX = kabellängd Standardlängder: 3, 5, 10, 20 meter Andra längder på begäran XX Skarvkabel CEE 1-fas 16 Amp. Komplett monterad med svart stickpropp och skarvuttag typ CEE. Kabel: H07RN-F (RDOE) 3x2,5 mm² XX = kabellängd Standardlängder: 10, 20 meter Andra längder på begäran XX Skarvkabel CEE 3-fas 16 Amp. Komplett monterad med stickpropp och skarvuttag typ CEE. Kabel: H07RN-F (RDOE) 5x2,5 mm² XX = kabellängd. Standardlängder: 5,10,20,25 meter Andra längder på begäran Grenuttag 2-vägs svart Grenuttag 3-vägs svart Grenuttag 3-vägs svart Vinklade uttag, petsäkra Grenuttag 4-vägs svart Vinklade uttag, petsäkra Grenuttag 5-vägs svart Vinklade uttag, petsäkra Grenuttag 6-vägs svart Vinklade uttag, petsäkra med 1,5 meter kabel Grenuttag 6-vägs svart Vinklade uttag, petsäkra med 3 meter kabel Gummikabel 3x1,5 mm² LINEAX - H07 RN-F Gummikabel 3x2,5 mm² LINEAX - H07 RN-F G1,5 Gummikabel 5x1,5 mm² LINEAX - H07 RN-F

10 M 5 pol. XLR Neutrik chassi hane (22,5 mm) med 3 pol. Skruvplint för DMX F 5 pol. XLR Neutrik chassi hona (22,5mm) med 3 pol. Skruvplint för DMX M 3 pol. XLR Neutrik chassi hane (22,5 mm) med 3 pol. Skruvplint F 3 pol. XLR Neutrik chassi hona (22,5mm) med 3 pol. Skruvplint F 3 pol. XLR Neutrik sladdhona NC3FXX-B M 3 pol. XLR Neutrik sladdhane NC3MXX-B F 5 pol. XLR Neutrik sladdhona NC5FXX-B M 3 pol. XLR Neutrik sladdhane NC5MXX-B F-1 3 pol. XLR Neutrik chassihona NC3FD-LX-B M-1 3 pol. XLR Neutrik chassihane NC3FD-LX-B F-1 5 pol. XLR Neutrik chassihona NC5FD-LX-B M-1 5 pol. XLR Neutrik chassihane NC5MD-LX-B PowerCon Neutrik Sladdhona blå PowerCon Neutrik sladdhane grå PoweCon Neutrik chassihane blå PowerCon Neutrik chassihona grå Socapex (Tourmate) 19 pol. Sladdhane crimp Socapex (Tourmate) 19 pol. Sladdhona crimp Socapex (Tourmate) 19 pol. Piskhane 10 mm hål, crimp Socapex (Tourmate) 19 pol. Piskhane 12 mm hål, crimp Socapex (Tourmate) 19 pol. Piskhona 10 mm hål, crimp Socapex (Tourmate) 19 pol. Piskhona 12 mm hål, crimp Socapex (Tourmate) 19 pol. Chassihane crimp Socapex (Tourmate) 19 pol. Chassihona crimp HEXI M F M F F M F M F M F M Grenpropp 2-vägs med jord och självstängade lock Stickpropp jordad svart Schuko uttag med lock svart Schuko uttag utan lock svart Schuko dubbeluttag svart S CEE 1-fas 16A stickpropp svart S CEE 1-fas 16A skarvuttag svart CEE 3-fas 16A stickpropp svart/röd CEE 3-fas 16A skarvuttag svart/röd CEE 3-fas 32A stickpropp svart/röd CEE 3-fas 32A skarvuttag svart/röd CEE 3-fas 16A chassihane rak svart CEE 3-fas 16A chassihona rak svart CEE 3-fas 32A chassihane rak svart CEE 3-fas 32A chassihona rak svart Q ILME Insats hona 24 pol. Skruvansl Q ILME Insats hane 24 pol. Skruvansl ILME Underdel CHI 24 med dubbla byglar ILME Underdel CHI 24 CS med lock och för dubbla byglar ILME Sladdkåpa CAV utan byglar och för Pg ILME Sladdkåpa CAV 24 X29 med byglar för Pg S Q S Q Samtliga ILME-kontakter är kompatibla med Harting

11 panel 2HE med 24 st. IEC intag (10 Amp.) panel 3HE med 36 st. IEC intag (10 Amp.) panel 2HE med 24 st. IEC uttag (10 Amp.) panel 3HE med 36 st. IEC uttag (10 Amp.) panel 2HE med 12 st. IEC intag (16 Amp.) panel 2HE med 12 st. IEC uttag (16 Amp.) panel 3HE med 6 st. Jordade dubbeluttag panel 4HE med 12 st. Jordade dubbeluttag panel 2HE för 4 st. Socapex (utan kontaktdon) panel 2HE med 4 st. Socapex honor och 1 meter kablage panel 4HE med 8 st. Socapex uttag Levereras med 1 meters kablage panel 1HE (utan kontakter) för 12 st. Neutrik kontakter (A / AA / B / BA-serie). Håldiameter 22,5 mm panel 1HE (utan kontakter) för 12 st. Neutrik kontakter (D / DA -serie). Håldiameter 24 mm HEXI Kopplingsbox i ljusgrå plast med 5 pol. XLR uttag, anslutning via skruvplint Som ovan men med 3 pol. XLR uttag Kopplingsbox i ljusgrå plast med 5 pol. XLR intag, anslutning via skruvplint Som ovan men med 3 pol. XLR intag Kopplingsbox i ljusgrå plast med 2 st. 5 pol. XLR in/uttag, anslutning via skruvplint Som ovan men med 2 st. 3 pol. XLR in/uttag Kopplingsbox Eljo Trend (infälld) i vit plast med 5 pol. XLR uttag, anslutning via skruvplint Som ovan men med 3 pol. XLR uttag Kopplingsbox Eljo Trend (infälld) i vit plast med 5 pol. XLR intag, anslutning via skruvplint Som ovan men med 3 pol. XLR intag Kopplingsbox i aluminium 2 st. 5 pol. XLR in/uttag, anslutning via skruvplint. 2 st. Pg7 dragavlastningar Som ovan men med 3 pol. XLR kontakter Kopplingsbox i aluminium 3 st. 5 pol. XLR in/uttag, anslutning via skruvplint. 3 st. Pg7 dragavlastningar Som ovan men med 3 pol. XLR kontakter Kör fyra DMX universum på en skärmad CAT5e kabel. 4 st. XLR 5 pol. till 1 st. CAT5e uttag Säljes i par 4260 Som 4160 men 3 pol. XLR Säljes i par Dessa boxar går även att beställa med Neutriks kontakter i D-serien 11
