Ilsbo Kedjeröjare Tål tuffare tag!

Transkript

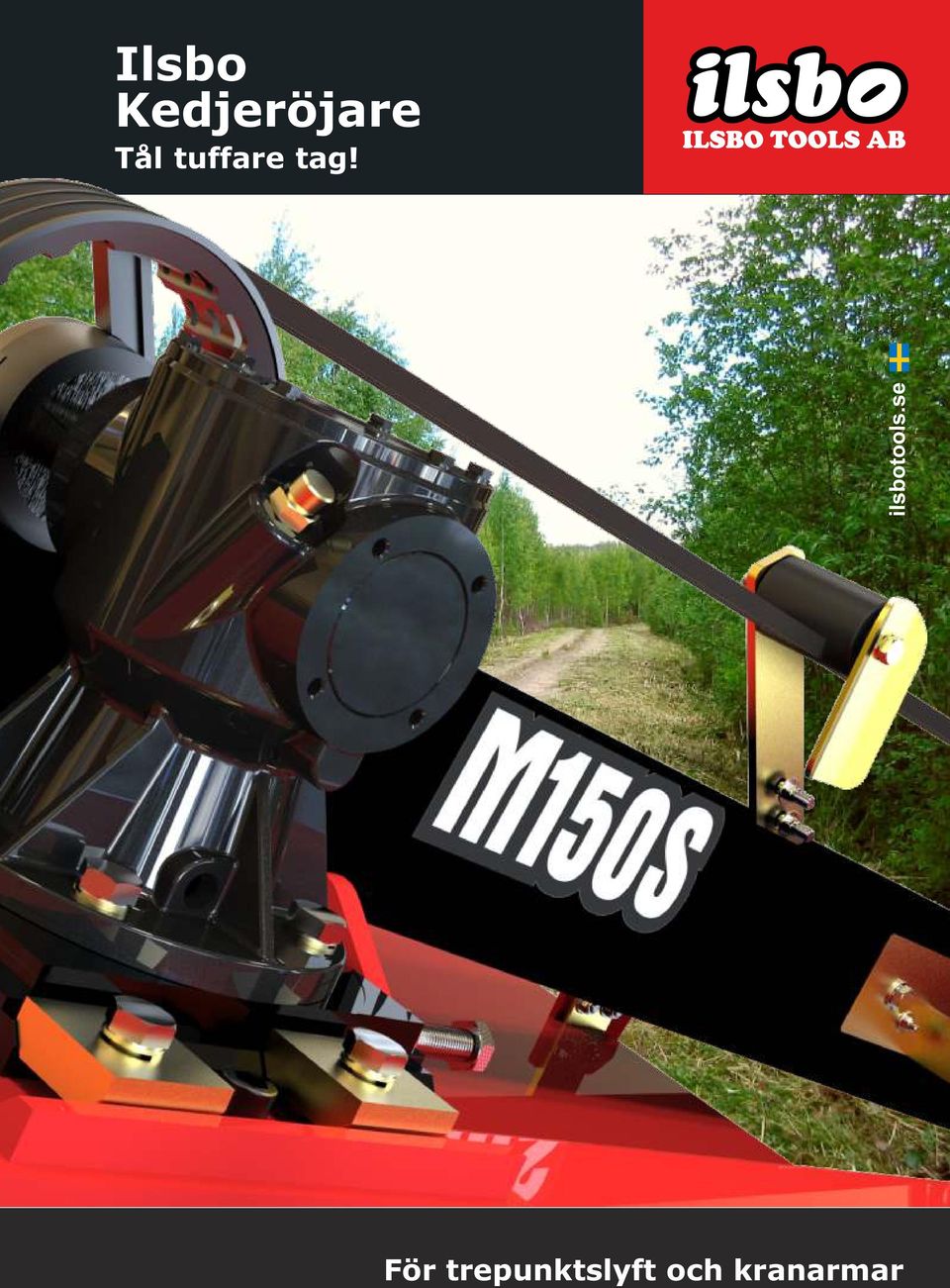

1 Ilsbo Kedjeröjare Tål tuffare tag! ilsbotools.se För trepunktslyft och kranarmar

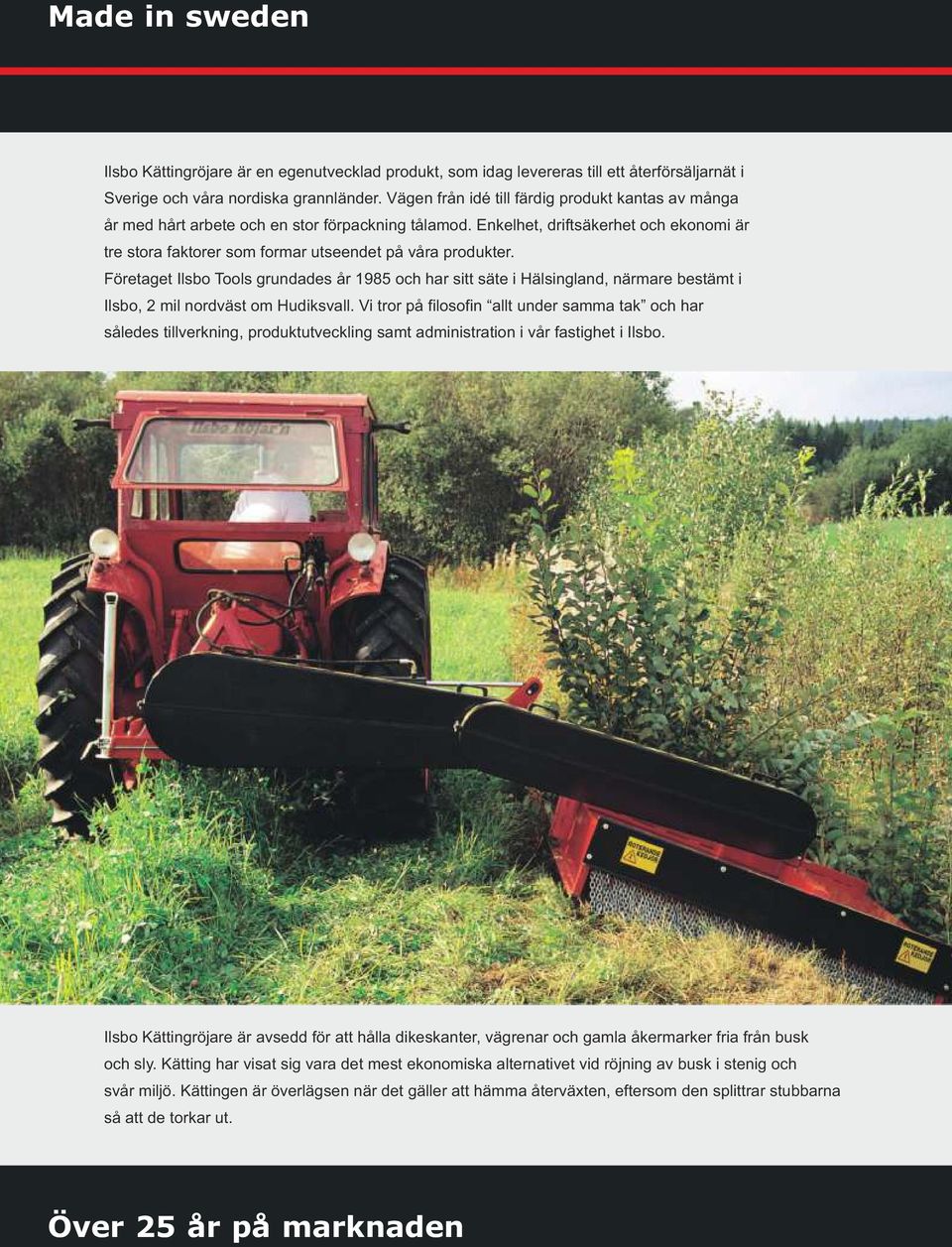

2 Made in sweden Ilsbo Kättingröjare är en egenutvecklad produkt, som idag levereras till ett återförsäljarnät i Sverige och våra nordiska grannländer. Vägen från idé till färdig produkt kantas av många år med hårt arbete och en stor förpackning tålamod. Enkelhet, driftsäkerhet och ekonomi är tre stora faktorer som formar utseendet på våra produkter. Företaget Ilsbo Tools grundades år 1985 och har sitt säte i Hälsingland, närmare bestämt i Ilsbo, 2 mil nordväst om Hudiksvall. Vi tror på filosofin allt under samma tak och har således tillverkning, produktutveckling samt administration i vår fastighet i Ilsbo. Ilsbo Kättingröjare är avsedd för att hålla dikeskanter, vägrenar och gamla åkermarker fria från busk och sly. Kätting har visat sig vara det mest ekonomiska alternativet vid röjning av busk i stenig och svår miljö. Kättingen är överlägsen när det gäller att hämma återväxten, eftersom den splittrar stubbarna så att de torkar ut. Över 25 år på marknaden

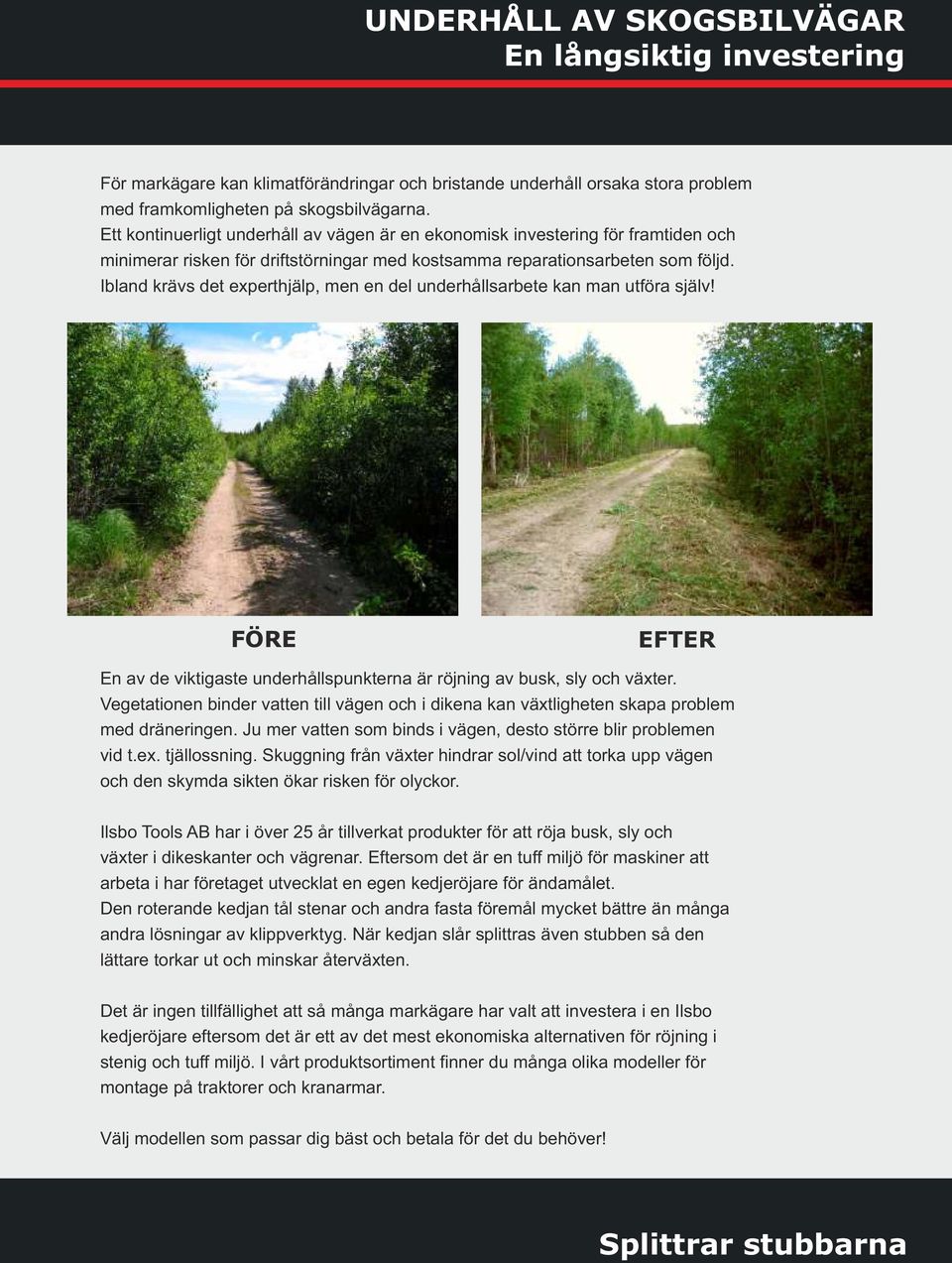

3 UNDERHÅLL AV SKOGSBILVÄGAR En långsiktig investering För markägare kan klimatförändringar och bristande underhåll orsaka stora problem med framkomligheten på skogsbilvägarna. Ett kontinuerligt underhåll av vägen är en ekonomisk investering för framtiden och minimerar risken för driftstörningar med kostsamma reparationsarbeten som följd. Ibland krävs det experthjälp, men en del underhållsarbete kan man utföra själv! FÖRE EFTER En av de viktigaste underhållspunkterna är röjning av busk, sly och växter. Vegetationen binder vatten till vägen och i dikena kan växtligheten skapa problem med dräneringen. Ju mer vatten som binds i vägen, desto större blir problemen vid t.ex. tjällossning. Skuggning från växter hindrar sol/vind att torka upp vägen och den skymda sikten ökar risken för olyckor. Ilsbo Tools AB har i över 25 år tillverkat produkter för att röja busk, sly och växter i dikeskanter och vägrenar. Eftersom det är en tuff miljö för maskiner att arbeta i har företaget utvecklat en egen kedjeröjare för ändamålet. Den roterande kedjan tål stenar och andra fasta föremål mycket bättre än många andra lösningar av klippverktyg. När kedjan slår splittras även stubben så den lättare torkar ut och minskar återväxten. Det är ingen tillfällighet att så många markägare har valt att investera i en Ilsbo kedjeröjare eftersom det är ett av det mest ekonomiska alternativen för röjning i stenig och tuff miljö. I vårt produktsortiment finner du många olika modeller för montage på traktorer och kranarmar. Välj modellen som passar dig bäst och betala för det du behöver! Splittrar stubbarna

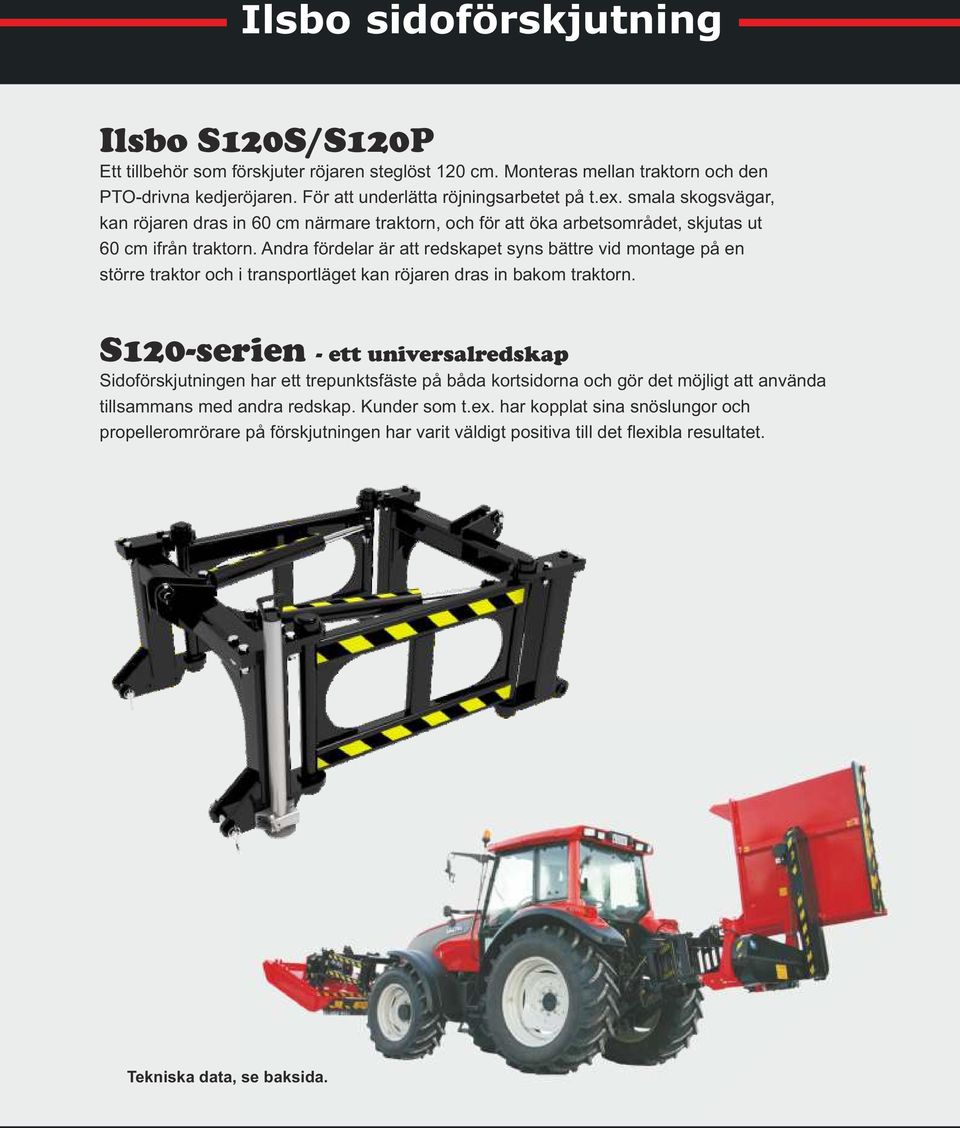

4 Ilsbo sidoförskjutning Ilsbo S120S/S120P Ett tillbehör som förskjuter röjaren steglöst 120 cm. Monteras mellan traktorn och den PTO-drivna kedjeröjaren. För att underlätta röjningsarbetet på t.ex. smala skogsvägar, kan röjaren dras in 60 cm närmare traktorn, och för att öka arbetsområdet, skjutas ut 60 cm ifrån traktorn. Andra fördelar är att redskapet syns bättre vid montage på en större traktor och i transportläget kan röjaren dras in bakom traktorn. S120-serien - ett universalredskap Sidoförskjutningen har ett trepunktsfäste på båda kortsidorna och gör det möjligt att använda tillsammans med andra redskap. Kunder som t.ex. har kopplat sina snöslungor och propelleromrörare på förskjutningen har varit väldigt positiva till det flexibla resultatet. Tekniska data, se baksida.

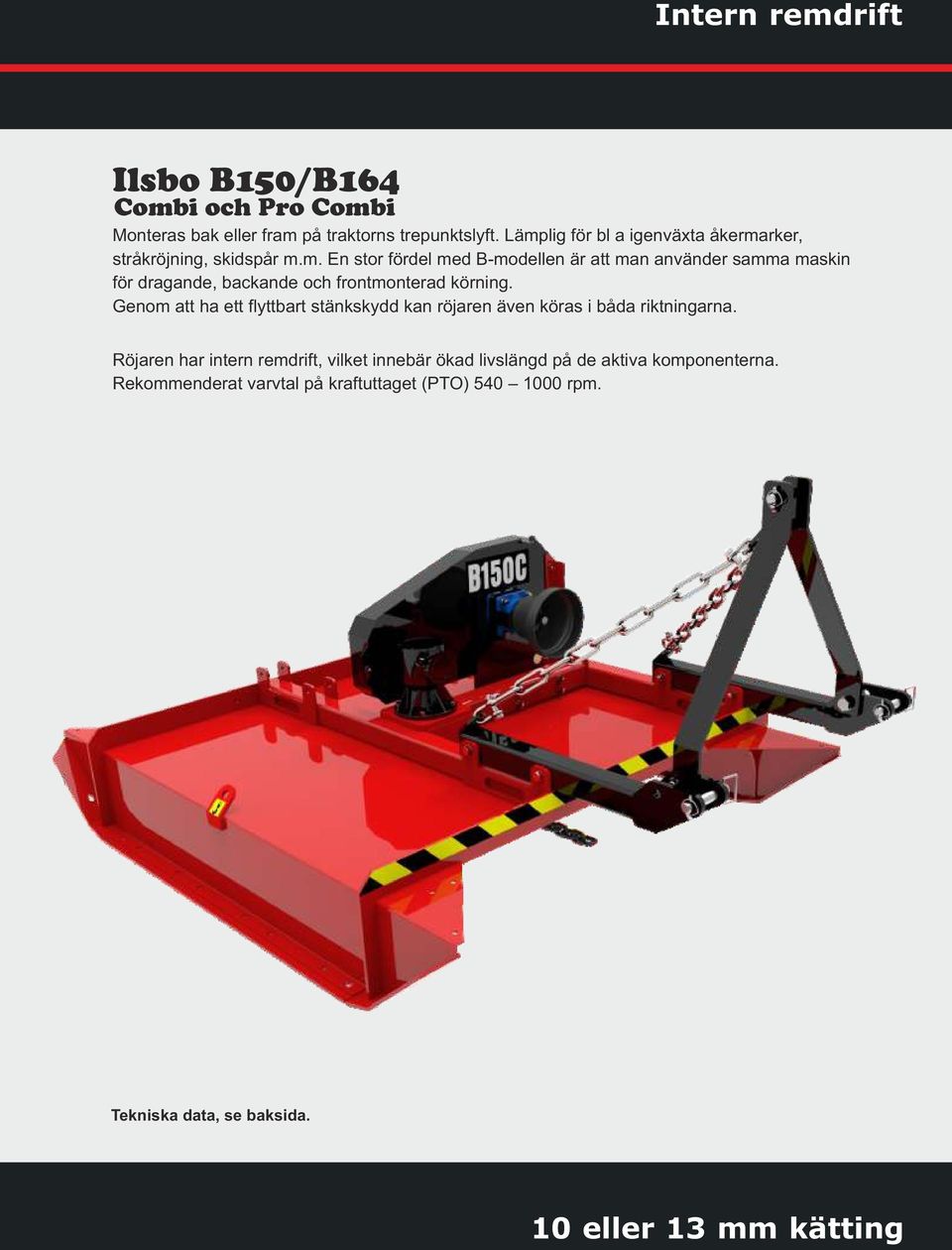

5 Intern remdrift Ilsbo B150/B164 Combi och Pro Combi Monteras bak eller fram på traktorns trepunktslyft. Lämplig för bl a igenväxta åkermarker, stråkröjning, skidspår m.m. En stor fördel med B-modellen är att man använder samma maskin för dragande, backande och frontmonterad körning. Genom att ha ett flyttbart stänkskydd kan röjaren även köras i båda riktningarna. Röjaren har intern remdrift, vilket innebär ökad livslängd på de aktiva komponenterna. Rekommenderat varvtal på kraftuttaget (PTO) rpm. Tekniska data, se baksida. 10 eller 13 mm kätting

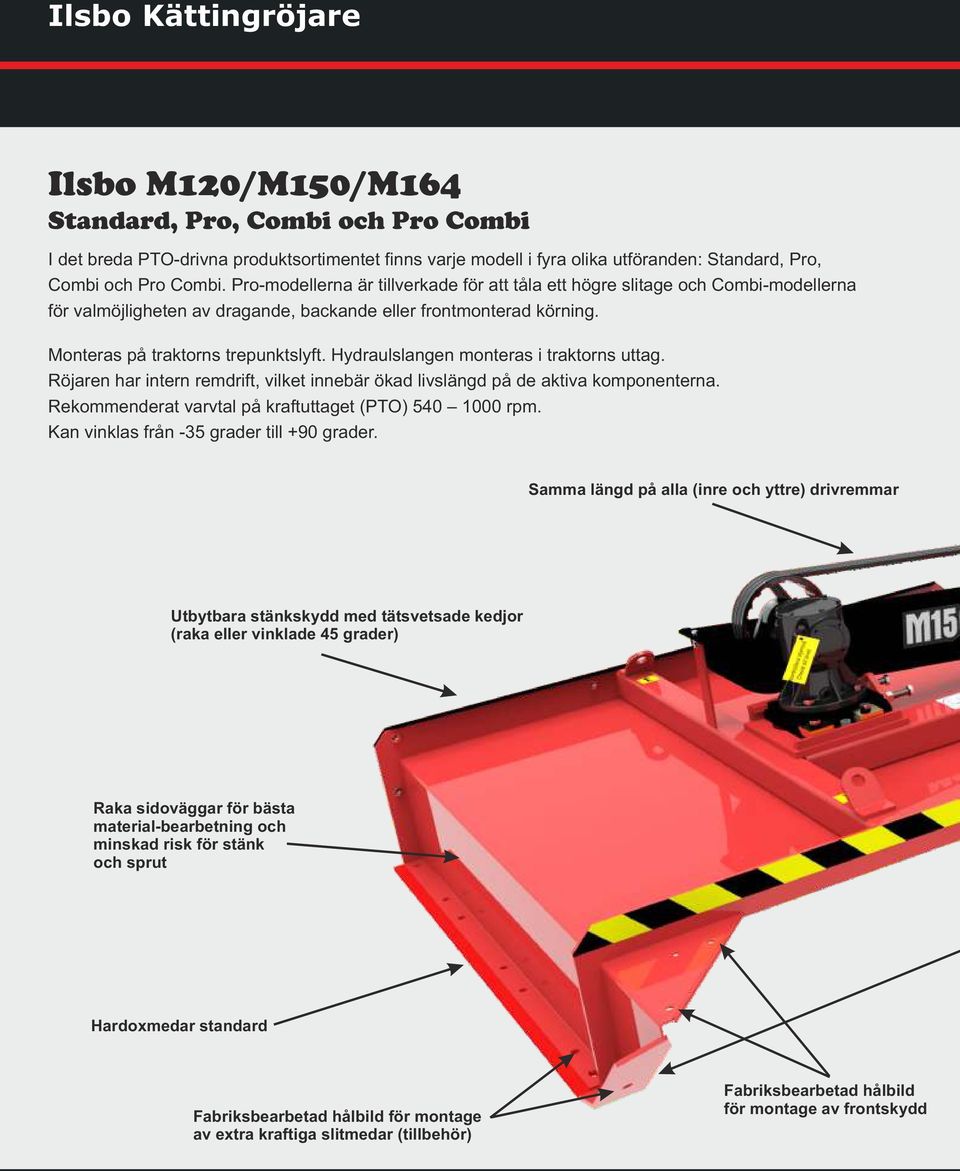

6 Ilsbo Kättingröjare Ilsbo M120/M150/M164 Standard, Pro, Combi och Pro Combi I det breda PTO-drivna produktsortimentet finns varje modell i fyra olika utföranden: Standard, Pro, Combi och Pro Combi. Pro-modellerna är tillverkade för att tåla ett högre slitage och Combi-modellerna för valmöjligheten av dragande, backande eller frontmonterad körning. Monteras på traktorns trepunktslyft. Hydraulslangen monteras i traktorns uttag. Röjaren har intern remdrift, vilket innebär ökad livslängd på de aktiva komponenterna. Rekommenderat varvtal på kraftuttaget (PTO) rpm. Kan vinklas från -35 grader till +90 grader. Samma längd på alla (inre och yttre) drivremmar Utbytbara stänkskydd med tätsvetsade kedjor (raka eller vinklade 45 grader) Raka sidoväggar för bästa material-bearbetning och minskad risk för stänk och sprut Hardoxmedar standard Fabriksbearbetad hålbild för montage av extra kraftiga slitmedar (tillbehör) Fabriksbearbetad hålbild för montage av frontskydd

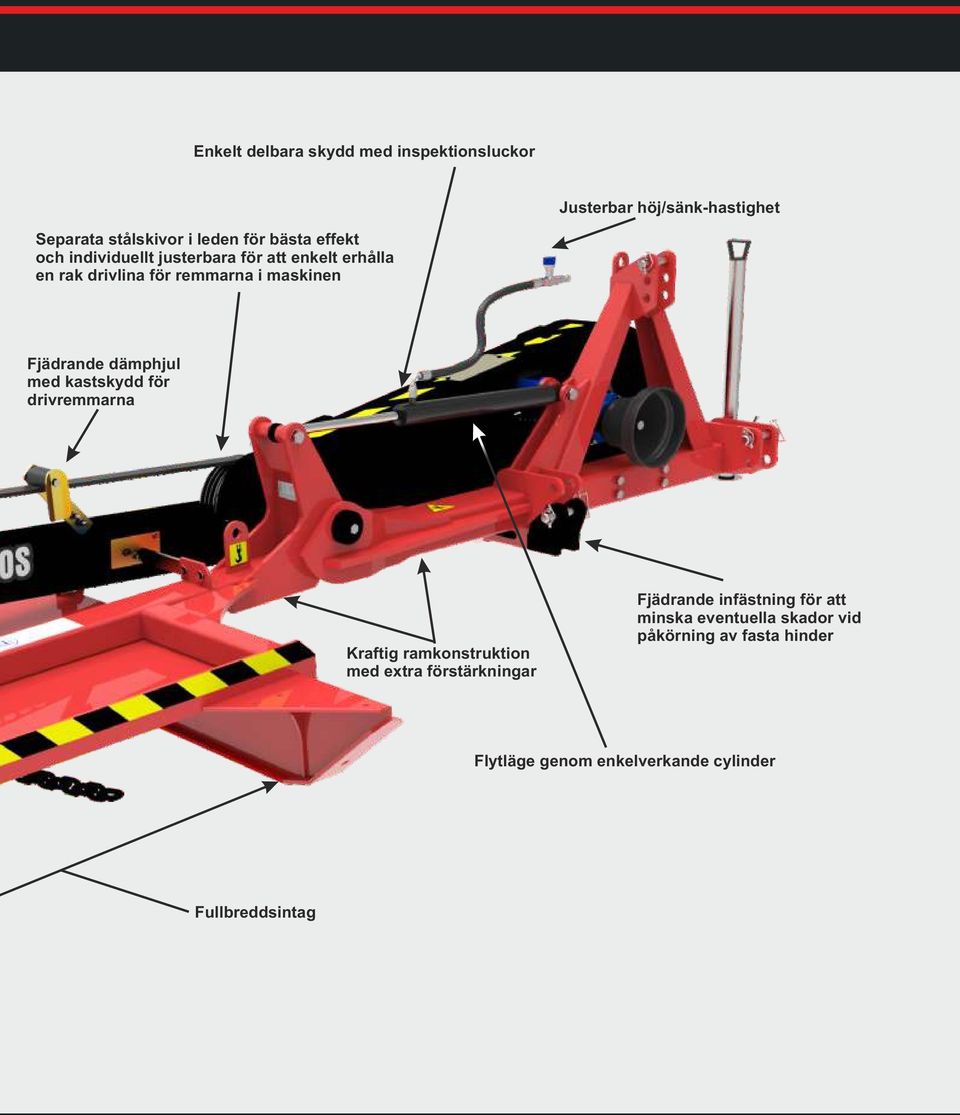

7 Enkelt delbara skydd med inspektionsluckor Justerbar höj/sänk-hastighet Separata stålskivor i leden för bästa effekt och individuellt justerbara för att enkelt erhålla en rak drivlina för remmarna i maskinen Fjädrande dämphjul med kastskydd för drivremmarna Kraftig ramkonstruktion med extra förstärkningar Fjädrande infästning för att minska eventuella skador vid påkörning av fasta hinder Flytläge genom enkelverkande cylinder Fullbreddsintag

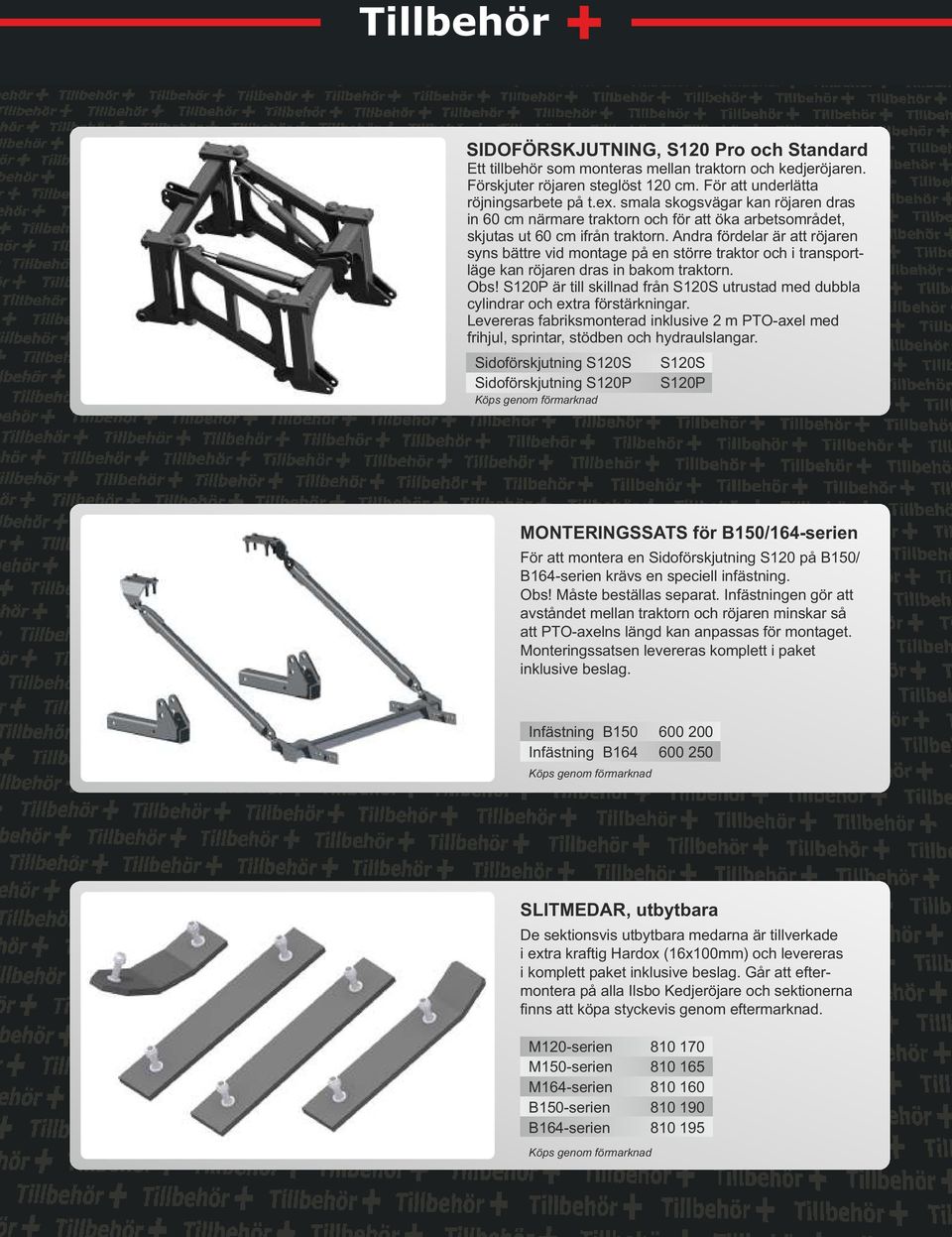

8 Tillbehör SIDOFÖRSKJUTNING, S120 Pro och Standard Ett tillbehör som monteras mellan traktorn och kedjeröjaren. Förskjuter röjaren steglöst 120 cm. För att underlätta röjningsarbete på t.ex. smala skogsvägar kan röjaren dras in 60 cm närmare traktorn och för att öka arbetsområdet, skjutas ut 60 cm ifrån traktorn. Andra fördelar är att röjaren syns bättre vid montage på en större traktor och i transportläge kan röjaren dras in bakom traktorn. Obs! S120P är till skillnad från S120S utrustad med dubbla cylindrar och extra förstärkningar. Levereras fabriksmonterad inklusive 2 m PTO-axel med frihjul, sprintar, stödben och hydraulslangar. Sidoförskjutning S120S Sidoförskjutning S120P S120S S120P MONTERINGSSATS för B150/164-serien För att montera en Sidoförskjutning S120 på B150/ B164-serien krävs en speciell infästning. Obs! Måste beställas separat. Infästningen gör att avståndet mellan traktorn och röjaren minskar så att PTO-axelns längd kan anpassas för montaget. Monteringssatsen levereras komplett i paket inklusive beslag. Infästning B Infästning B SLITMEDAR, utbytbara De sektionsvis utbytbara medarna är tillverkade i extra kraftig Hardox (16x100mm) och levereras i komplett paket inklusive beslag. Går att eftermontera på alla Ilsbo Kedjeröjare och sektionerna finns att köpa styckevis genom eftermarknad. M120-serien M150-serien M164-serien B150-serien B164-serien

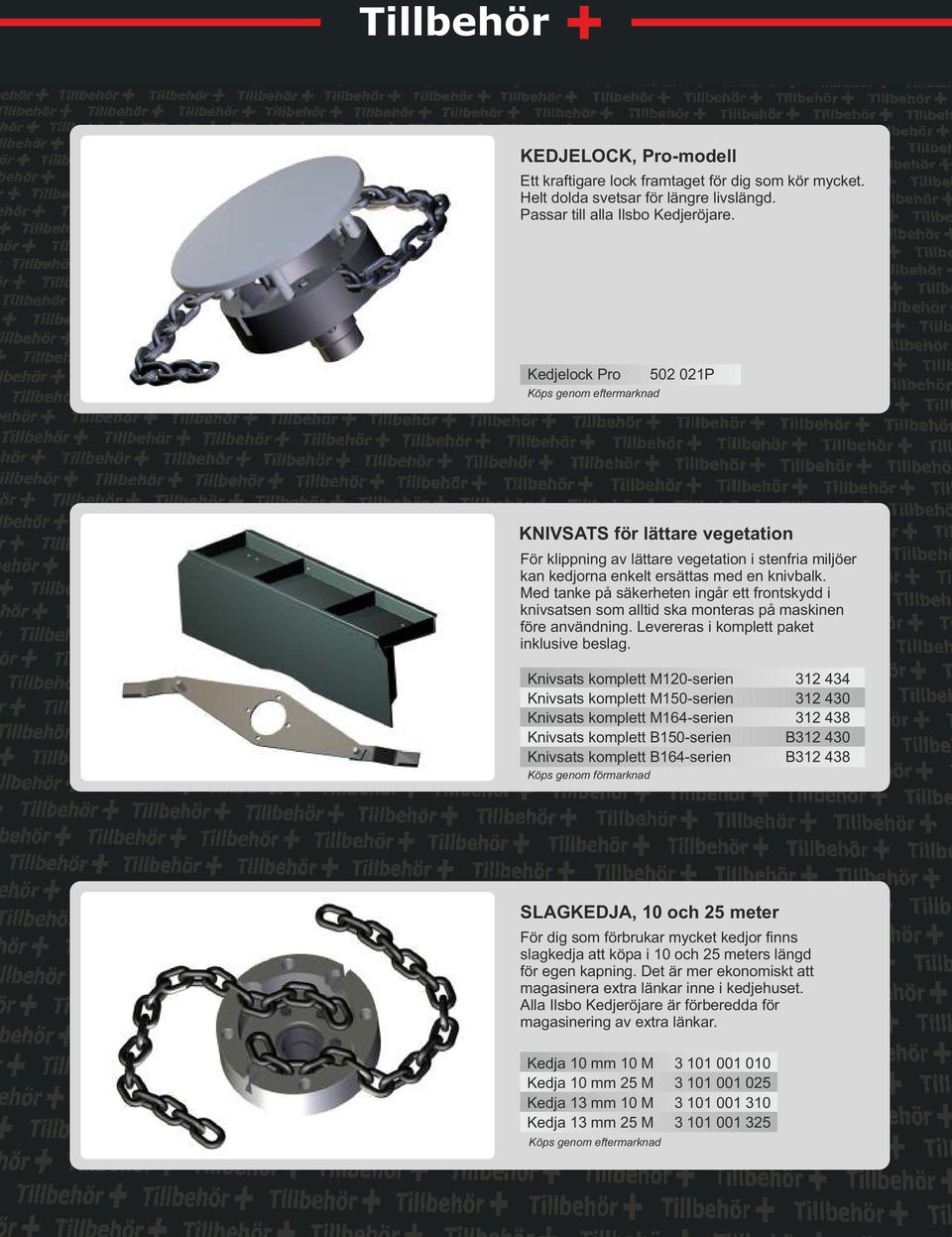

9 Tillbehör KEDJELOCK, Pro-modell Ett kraftigare lock framtaget för dig som kör mycket. Helt dolda svetsar för längre livslängd. Passar till alla Ilsbo Kedjeröjare. Kedjelock Pro Köps genom eftermarknad P KNIVSATS för lättare vegetation För klippning av lättare vegetation i stenfria miljöer kan kedjorna enkelt ersättas med en knivbalk. Med tanke på säkerheten ingår ett frontskydd i knivsatsen som alltid ska monteras på maskinen före användning. Levereras i komplett paket inklusive beslag. Knivsats komplett M120-serien Knivsats komplett M150-serien Knivsats komplett M164-serien Knivsats komplett B150-serien Knivsats komplett B164-serien B B SLAGKEDJA, 10 och 25 meter För dig som förbrukar mycket kedjor finns slagkedja att köpa i 10 och 25 meters längd för egen kapning. Det är mer ekonomiskt att magasinera extra länkar inne i kedjehuset. Alla Ilsbo Kedjeröjare är förberedda för magasinering av extra länkar. Kedja 10 mm 10 M Kedja 10 mm 25 M Kedja 13 mm 10 M Kedja 13 mm 25 M Köps genom eftermarknad

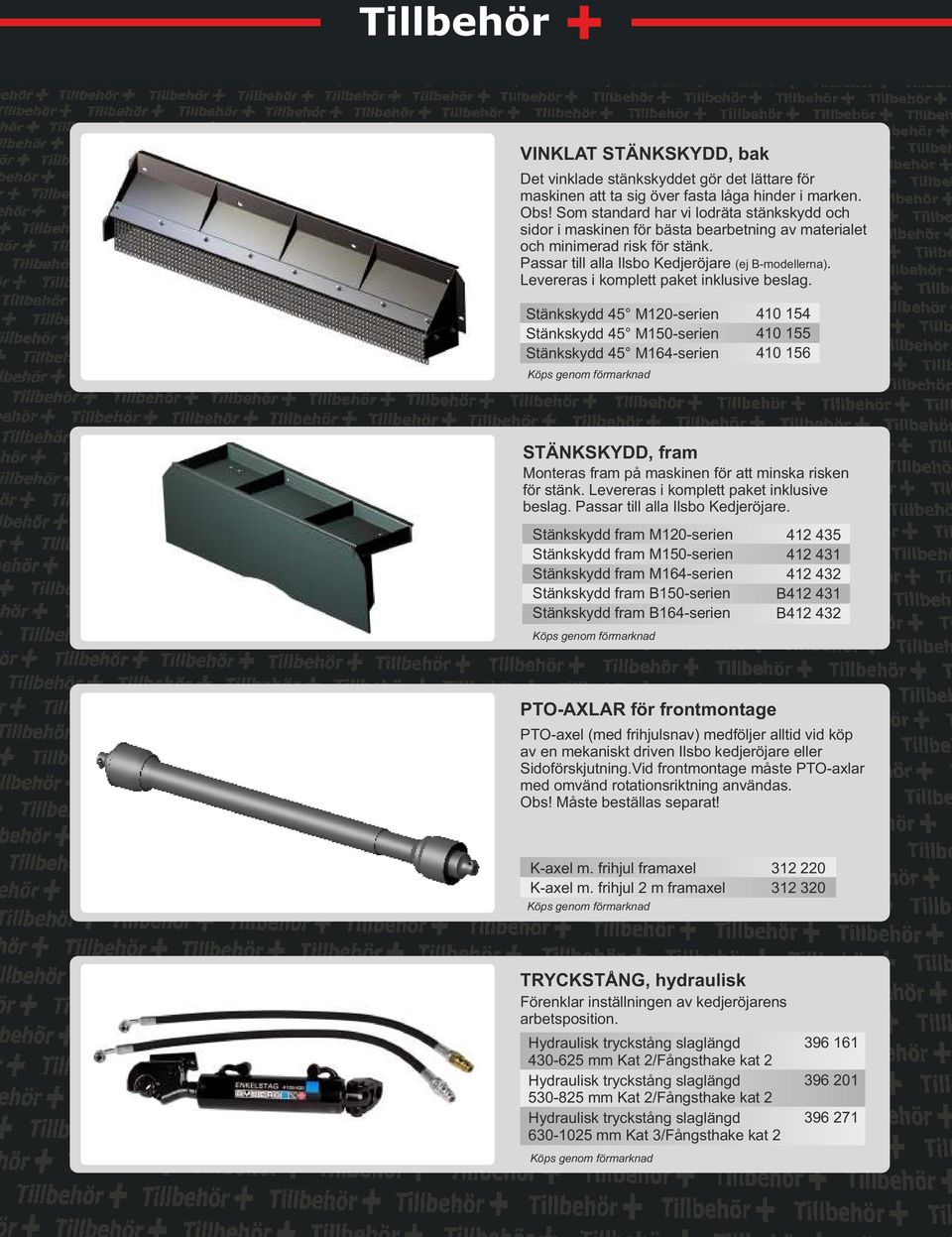

10 Tillbehör VINKLAT STÄNKSKYDD, bak Det vinklade stänkskyddet gör det lättare för maskinen att ta sig över fasta låga hinder i marken. Obs! Som standard har vi lodräta stänkskydd och sidor i maskinen för bästa bearbetning av materialet och minimerad risk för stänk. Passar till alla Ilsbo Kedjeröjare (ej B-modellerna). Levereras i komplett paket inklusive beslag. Stänkskydd 45 M120-serien Stänkskydd 45 M150-serien Stänkskydd 45 M164-serien STÄNKSKYDD, fram Monteras fram på maskinen för att minska risken för stänk. Levereras i komplett paket inklusive beslag. Passar till alla Ilsbo Kedjeröjare. Stänkskydd fram M120-serien Stänkskydd fram M150-serien Stänkskydd fram M164-serien Stänkskydd fram B150-serien Stänkskydd fram B164-serien B B PTO-AXLAR för frontmontage PTO-axel (med frihjulsnav) medföljer alltid vid köp av en mekaniskt driven Ilsbo kedjeröjare eller Sidoförskjutning.Vid frontmontage måste PTO-axlar med omvänd rotationsriktning användas. Obs! Måste beställas separat! K-axel m. frihjul framaxel K-axel m. frihjul 2 m framaxel TRYCKSTÅNG, hydraulisk Förenklar inställningen av kedjeröjarens arbetsposition. Hydraulisk tryckstång slaglängd mm Kat 2/Fångsthake kat 2 Hydraulisk tryckstång slaglängd mm Kat 2/Fångsthake kat 2 Hydraulisk tryckstång slaglängd mm Kat 3/Fångsthake kat

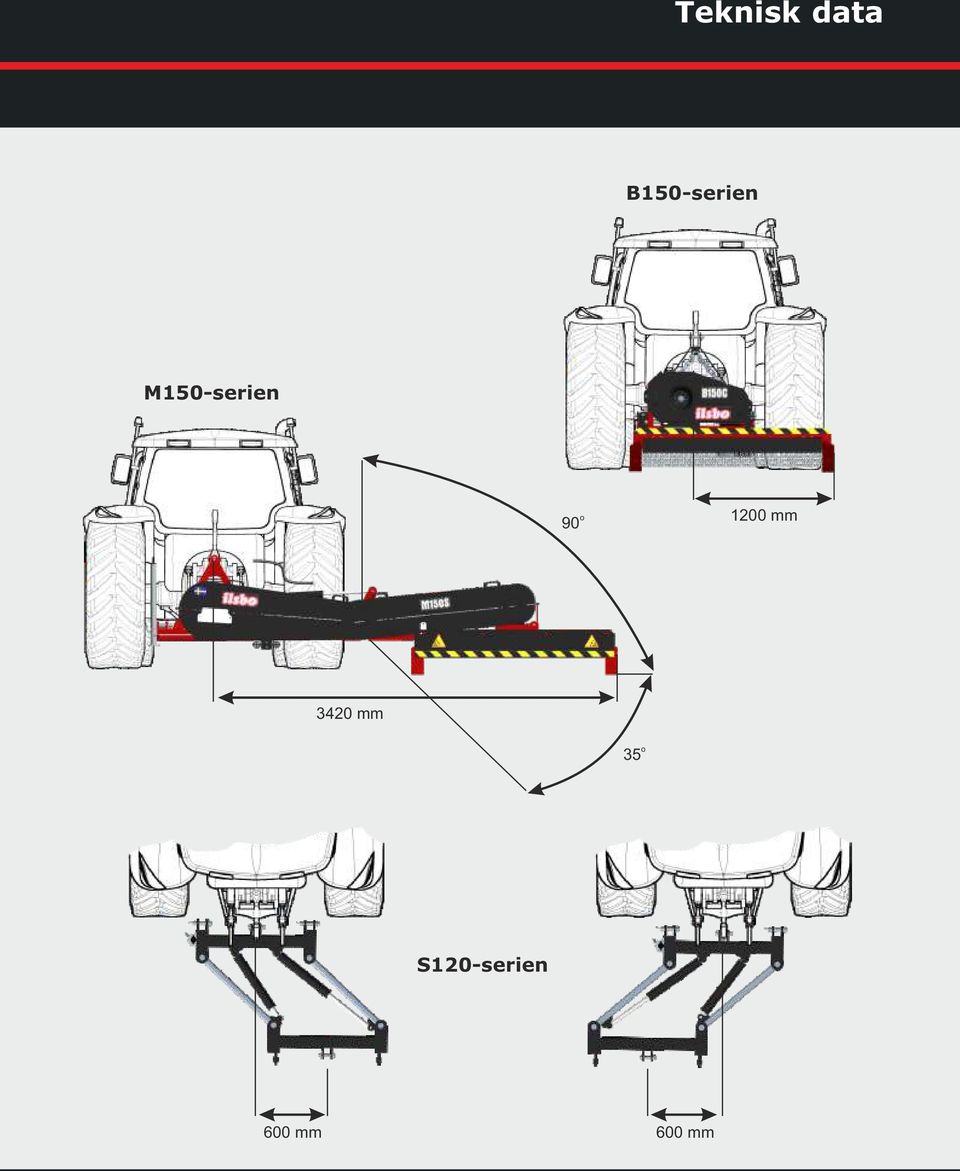

11 Teknisk data B150-serien M150-serien o mm 3420 mm o 35 S120-serien 600 mm 600 mm

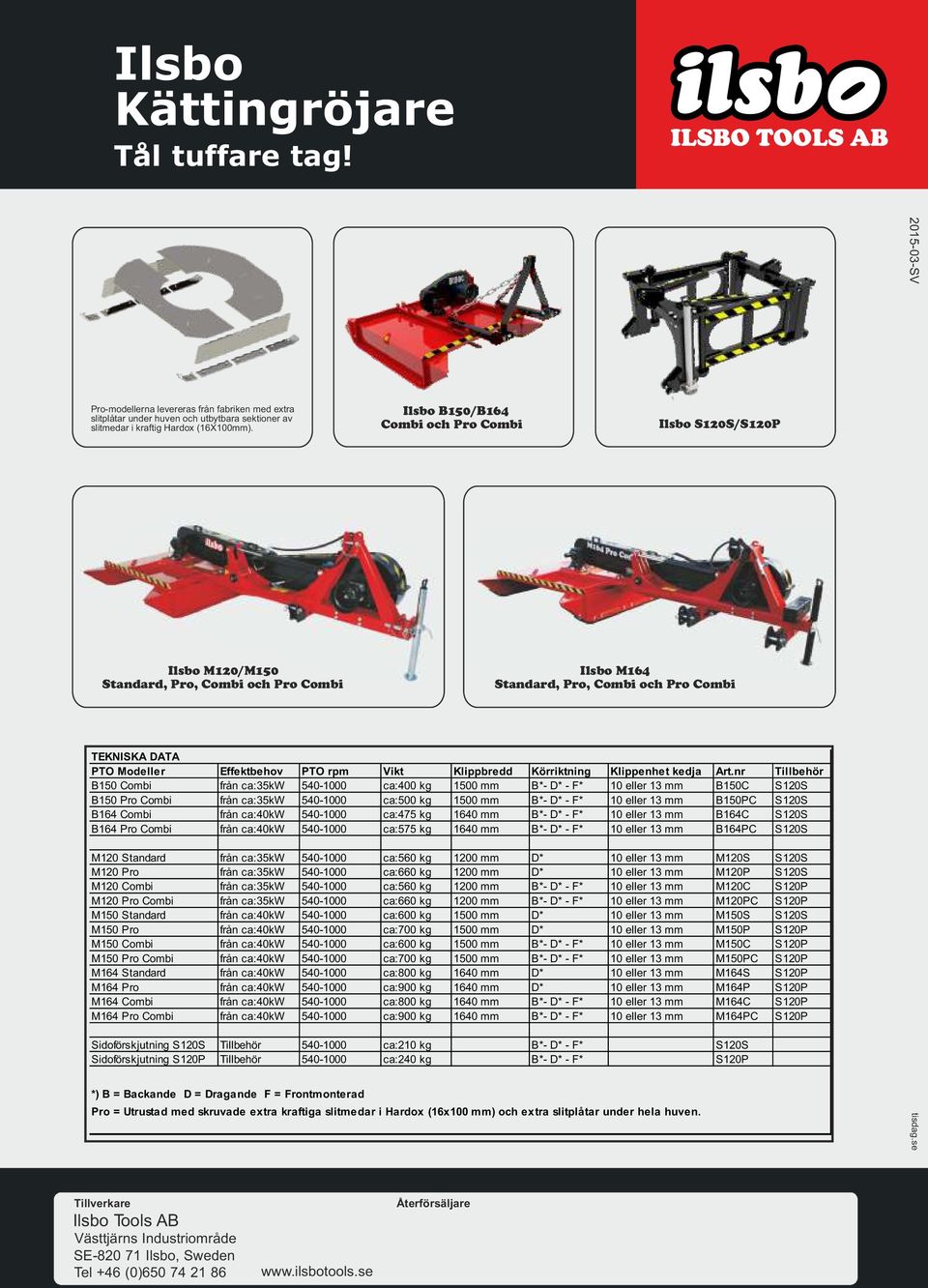

12 Ilsbo Kättingröjare Tål tuffare tag! SV Pro-modellerna levereras från fabriken med extra slitplåtar under huven och utbytbara sektioner av slitmedar i kraftig Hardox (16X100mm). Ilsbo B150/B164 Combi och Pro Combi Ilsbo S120S/S120P Ilsbo M120/M150 Standard, Pro, Combi och Pro Combi Ilsbo M164 Standard, Pro, Combi och Pro Combi TEKNISKA DATA PTO Modeller Effektbehov PTO rpm Vikt Klippbredd Körriktning Klippenhet kedja Art.nr Tillbehör B150 Combi från ca:35kw ca:400 kg 1500 mm B*- D* - F* 10 eller 13 mm B150C S120S B150 Pro Combi från ca:35kw ca:500 kg 1500 mm B*- D* - F* 10 eller 13 mm B150PC S120S B164 Combi från ca:40kw ca:475 kg 1640 mm B*- D* - F* 10 eller 13 mm B164C S120S B164 Pro Combi från ca:40kw ca:575 kg 1640 mm B*- D* - F* 10 eller 13 mm B164PC S120S M120 Standard från ca:35kw ca:560 kg 1200 mm D* 10 eller 13 mm M120S S120S M120 Pro från ca:35kw ca:660 kg 1200 mm D* 10 eller 13 mm M120P S120S M120 Combi från ca:35kw ca:560 kg 1200 mm B*- D* - F* 10 eller 13 mm M120C S120P M120 Pro Combi från ca:35kw ca:660 kg 1200 mm B*- D* - F* 10 eller 13 mm M120PC S120P M150 Standard från ca:40kw ca:600 kg 1500 mm D* 10 eller 13 mm M150S S120S M150 Pro från ca:40kw ca:700 kg 1500 mm D* 10 eller 13 mm M150P S120P M150 Combi från ca:40kw ca:600 kg 1500 mm B*- D* - F* 10 eller 13 mm M150C S120P M150 Pro Combi från ca:40kw ca:700 kg 1500 mm B*- D* - F* 10 eller 13 mm M150PC S120P M164 Standard från ca:40kw ca:800 kg 1640 mm D* 10 eller 13 mm M164S S120P M164 Pro från ca:40kw ca:900 kg 1640 mm D* 10 eller 13 mm M164P S120P M164 Combi från ca:40kw ca:800 kg 1640 mm B*- D* - F* 10 eller 13 mm M164C S120P M164 Pro Combi från ca:40kw ca:900 kg 1640 mm B*- D* - F* 10 eller 13 mm M164PC S120P Sidoförskjutning S120S Tillbehör ca:210 kg B*- D* - F* S120S Sidoförskjutning S120P Tillbehör ca:240 kg B*- D* - F* S120P *) B = Backande D = Dragande F = Frontmonterad Pro = Utrustad med skruvade extra kraftiga slitmedar i Hardox (16x100 mm) och extra slitplåtar under hela huven. tisdag.se Tillverkare Ilsbo Tools AB Västtjärns Industriområde SE Ilsbo, Sweden Tel +46 (0) Återförsäljare
