1 Canalis gör halva jobbet Belysnings- och kraftdistribution från 20 till 5000 A Canalis kanalskenor

2 Canalis tar kraften dit du behöver den Canalis är samtestat med övriga produkter från Schneider Electric. Tillsammans med Thorsman installationssystem fungerar Canalis som en modern infrastruktur för el, tele och data i alla typer av byggnader. Enkelt montage: Alla delar är i moduler som är enkla att hantera och går snabbt att ansluta. Kostnadseffektivt: Reducerar installationstiden med mer än 50%, jämfört med traditionella kabelinstallationer. Förändringsbart: Uttagsmöjligheter finns överallt i lokalen, så en ny last kan placeras var som helst. Enkelt att demontera och återanvända delar vid ombyggnader. Driftsäkert: Vem som helst kan ansluta eller demontera strömförsörjning utan avbrott och under fullständig säkerhet. Allt arbete utförs snabbt då strömförbrukarna har nära till elförsörjningen. Personsäkerhet: Alla uttagsöppningar är petsäkra, och hela systemet har kapslingsklass IP55. Alla delar är spärrade mot felmontage. Transformator Trihal LV ställverk Okken Elektriska kanalskenor Canalis LV ställverk Prisma Plus

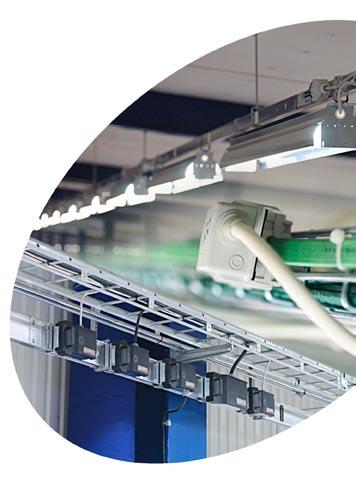

3 Canalis för alla typer av byggnader Sortimentet och den enkla installationen gör Canalis idealiskt anpassad för alla typer av byggnader. Industribyggnader: Garage, verkstäder, fabriker, lager, etc. Kommersiella byggnader: Butiker, gallerior, stormarknader, hotell, etc. Byggnader för service och tjänster: Kontor, skolor, sportcentra, kryssningsfartyg, etc. LV effektbrytare Masterpact LV centraler Multi 9 LV effektbrytare Compact Installationssystem Thorsman

4 Distribution av belysning och lägre effekter Canalis KDP Flexibel kanalskena utan upphängningsmöjlighet för armaturer IP55, halogenfri Märkspänning Skenelement Stickproppar Tillbehör 20 A 3,6 ka 690 V 24 m rullar och 192 m rullar 2 eller 4 + PE 1,2 m till 3 m L + N + PE eller 3L + N + PE (10/16 A) förkablad eller avsedd för kabling, med fasval eller fast polaritet, med belysningsstyrning Med eller utan skydd Fästen för alla upphängningstyper Fabrikstillverkade anslutningar VDI-fästen Canalis KBA Kanalskena med upphängningsmöjlighet för armaturer IP55, IK10, halogenfri Märkspänning Skenelement Stickproppar Tillbehör 25 A 40 A 4,4 ka 9,6 ka 690 V 2 m eller 3 m 2 eller 4 + PE 0,5 m, 1 m eller 1,5 m L + N + PE eller 3L + N + PE (10/16 A) förkablad eller avsedd för kabling, med fasval eller fast polaritet, med belysningsstyrning Med eller utan skydd Fjäderfästen Buss för fjärrkontroll Kabelrännor KBL armaturer Canalis KBB Kanalskena med upphängningsmöjlighet för armaturer IP55, IK10, halogenfri Märkspänning Skenelement Stickproppar Tillbehör 25 A 40 A 4,4 ka 9,6 ka 690 V 2 m eller 3 m Enkelkrets 2 eller 4 + PE Dubbelkrets PE PE PE 0,5 m eller 1 m L + N + PE eller 3L + N + PE (10/16 A) förkablad eller avsedd för kabling, med fasval eller fast polaritet, med belysningsstyrning Med eller utan skydd Fjäderfästen Buss för fjärrkontroll Kabelrännor Canalis KBX Rampkopplade armaturer för belysning IP20, halogenfri, förlackerad vit Märkspänning Skenelement Lysrör Tillbehör 25 A 400 V 1,5 m och 3 m 4 T8 lysrör 26 mm Fäste Skyddslock Reflektorer Bländskydd

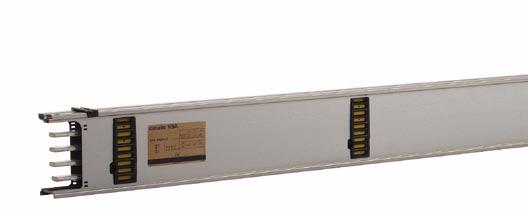

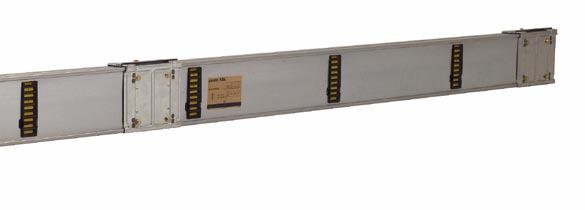

5 Kraftdistribution och transport Canalis KN Kraftdistribution från 40 till 160A 40 A 63 A 100 A 160 A 6 ka 11 ka 14 KA 22 ka 500 V 2 m och 3 m 4 + PE 0,5 m eller 1 m 16 till 63 A Säkringar, dvärgbrytare Fjäderfästen Buss för fjärrkontroll Trådstegar Installationstillbehör Canalis KS Kraftdistribution från 100 till 1000 A 100 A 160 A 250 A 400 A 500 A 630 A 800 A 1000 A 13,6 ka 22 ka 28 ka 49,2 ka 55 ka 67,5 ka 78,7 ka 84 ka 690 V 5 m, 3 m, 2 m, 1,5 m och måttanpassade element 4 + PE 0,5 m eller 1 m på varje sida 25 till 400 A Enheter för effektbrytare (modulära, Compact NS),, dvärgbrytare, Transparent Ready Stigare Fästen Fästen för trådstegar Installationstillbehör Canalis KV Kraftdistribution och transport från 200 till 800 A 200 A 315 A 400 A 500 A 630 A 800 A 18,5 ka 36 ka 38,5 ka 55 ka 61,5 ka 74 ka 1000 V 4 m, 2 m eller måttanpassad 3P + N + PE, 3P + N + PER Vid elementskarvning 250 till 400 A Enheter för effektbrytare Compact NS Ändinmatning Element för riktningsändringar och T-element Fästen Canalis KT Kraftdistribution och transport från 800 till 5000 A 800 A 1000 A 1250 A 1600 A 2000 A 2500 A 3200 A 4000 A 5000 A 74 ka 84 ka 105 ka 132 ka 154 ka 176 ka 189 ka 198 ka 198 ka 1000 V 2 m och 4 m eller måttanpassade 3P + N + PE 3P + N + PER 0,5 m eller 1 m 25 till 1000 A Enheter för effektbrytare Compact NS Ändinmatning Element för riktningsändringar och T-element Fästen och

6 Elinstallation på ett modernare sätt Canalis ingår i vårt kompletta sortiment för mellan- och lågspänningsdistribution. Alla produkter och system är samtestade, såväl elektriskt som mekaniskt och även när det gäller kommunikation. Därför blir den elektriska installationen både optimerad och mer effektiv: bättre kontinuitet i försörjningen förhöjd säkerhet för människor och utrustning garanterad utbyggbarhet effektiv övervakning och kontroll Verktyg för konstruktion och installation Vi ställer upp med kalkyler, ekonomiska konstruktionsförslag, teknisk support, mjukvara och utbildning för dig som vill börja jobba med Canalis. Allt är väl beprövat och bygger på verkliga installationer. Totalt har Canalis installerats mer än ett varv runt jorden. Kom till oss med dina idéer så skapar vi tillsammans pålitliga, effektiva och förändringsbara installationer. Långsiktigt samarbete Eftersom varje installation är speciell, är Canalis-sortimentet gjort för att kunna kombineras på alla möjliga sätt. Även med nya, specialbeställda delar. Du använder din kreativitet till att hitta den bästa lösningen för fastighetsägaren/hyresgästen. Vi är din partner för konstruktion, tillverkning och montage av installationen. Schneider Electric Sverige AB Box Nyköping Tel: Fax: info@se.schneider-electric.com Schneider Electric Sverige AB MK Mars 2007
