Artikelnummer. Smådelstvätt, 150 l

Storlek: px

Starta visningen från sidan:

Download "Artikelnummer. Smådelstvätt, 150 l"

Marie Lindberg
för 5 år sedan
Visningar:

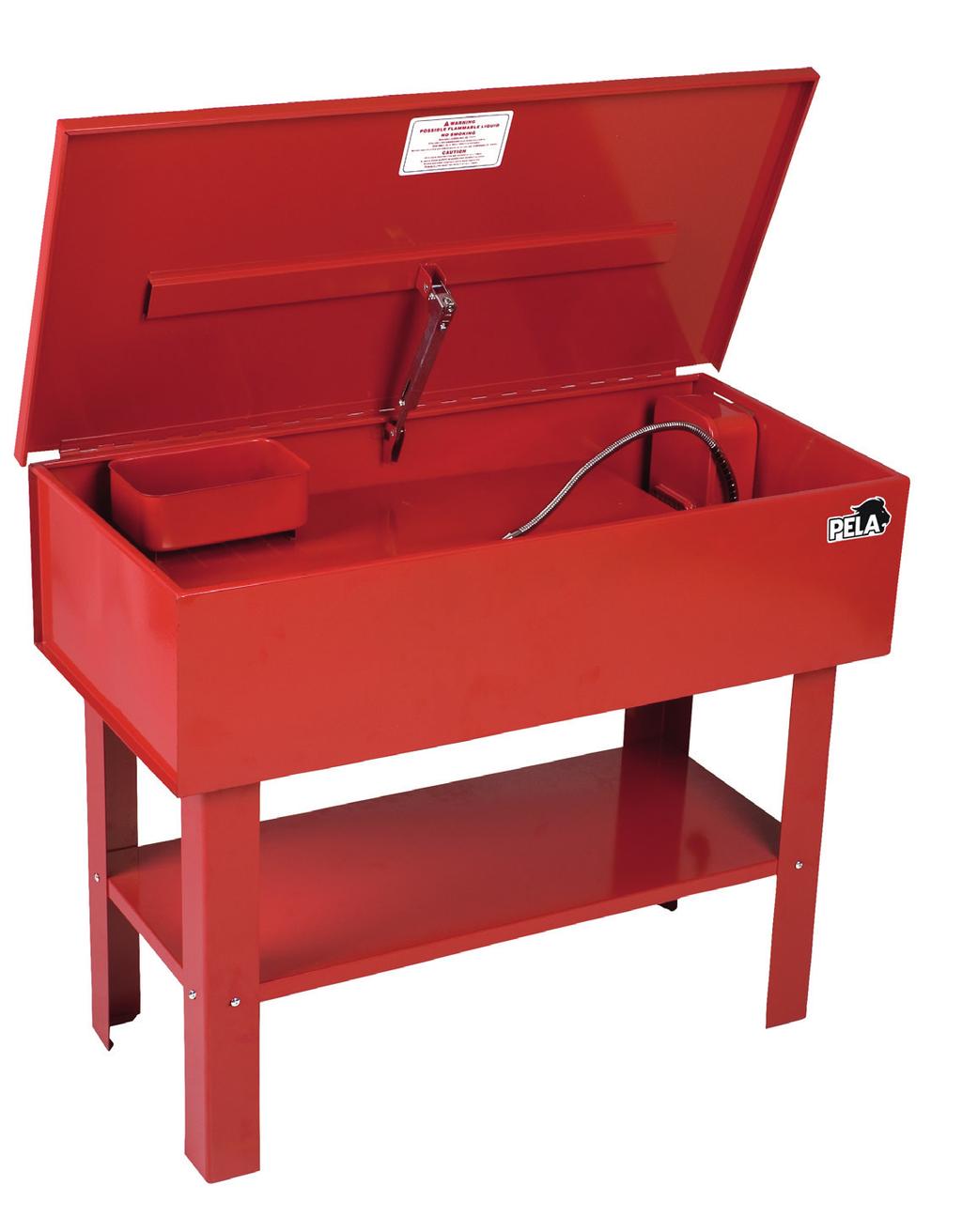

1 Artikelnummer Smådelstvätt, 150 l

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och rolig are. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation: Miljöskydd/Skrotning Verktygsboden Erfilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Återvinn oönskat material, släng det inte bland hushållssoporna. Alla, maskiner, tillbehör och förpackningar skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. 2

3 Specifikationer: Dimensioner: Dimensioner tank Max kapacitet lösningsmedel Flöde /l/min) Vikt 115x56x90 cm 113,5x54,5x32 cm 150 l 2,7-3,3 l/min 45 kg Viktigt! Läs noga igenom bruksanvisningen, säkerhetsinstruktioner och monteringsanvisningar innan du använder produkten. På så sätt får du ut mesta möjliga av din apparat och felaktig användning undviks. Spara bruksanvisningenför framtida behov. Säkerhetsföreskrifter för smådelstvättar Använd smådelstvätten på ett plant underlag. Stickkontakten får enbart anslutas till ett jordat 230V/50 Hz eluttag. Ta hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där tvätten används. Rökning förbjuden. Lösningsmedelsångor kan vara giftiga. Används endast i väl ventilerade utrymmen. Förvara manualen på en säker plats i anslutning till tvätten och vid en eventuell försäljning ska manualen följa med. Smådelstvätten är konstruerad för att rengöra mindre maskin- eller motordelar och får inte användas till annat arbete än vad den är tillverkad för. Smådelstvätten får inte användas med lättantändliga lösningsmedel eller med brandfarliga ämnen. Endast vattenlösliga produkter får användas. Om rengöringsmedlet kommer i kontakt med huden bör medlet tvättas bort omedelbart. Rengöringsmedlet/vattnet får inte vara varmare än 40 C. Tillsats av andra kemikalier till rengöringsmedlet (bensin, eldningsolja, fotogen, etc.), kan öka brandfaran. Tillsätt ALDRIG något till rengöringsmedlet. Torka genast upp spill. Om smådelstvätten läcker, reparera läckan så snart det är möjligt. Använd INTE smådelstvätten om den läcker. Följ hygienföreskrifterna vid hantering av lösningsmedel. Lägg INTE i varma delar i smådelstvätten. Använd endast medel med en flampunkt som är högre än 65 C. OBS: Undvik lösningsmedel med instabila beståndsdelar. Elsladden får inte utsättas för skarpa kanter, olja eller värme. Om sladden skadas ökar risken för elchocker. Om elkabeln är skadad måste den bytas av tillverkaren, servicetekniker eller person med motsvarande kompetens för att undvika fara. Smådelstvätten får bara användas inomhus. 3

4 MONTERINGSANVISNINGAR 1. Ta bort maskinen från kartongen och kontrollera eventuella synliga skador. 2. Ta bort delar inuti maskinen. 3. Lägg ren och hård papp på golvet och lägg maskinen på locket. (Se till att du håller omslaget stängt när maskinen läggs på locket.) 4. Montera fyra ben på stället med M6X12 philips huvudskruvar och M6 muttrar. OBS: DRA INTE ÅT. 5. Placera nedre hyllan mellan benen med platt yta upp och fäst på benen med M6X12 Philipsskruvar och M6 muttrar. 6. Pressa benen tätt mot nedre hyllan, dra åt alla skruvar till nedre hyllan. 7. Dra åt alla skruvar som är installerade i steg Ställ upp maskinen, var försiktig med att hålla locket stängt. 9. Sätt arbetshylla och korg i maskinen. 10. Montera pumpenheten i spåret på sidan av maskinen och placera sedan filterskärmen i läge. 11. Anslut maskinen till standard 230Volt 50Hz jordat uttag och fyll i rätt mängd vätska (max 150 l). 12. Slå på strömbrytaren. Vätska borde nu strömma från den flexibla tappen. RENGÖRINGSMEDEL Godkända rengöringsmedel: Vatten/hushållstvättmedel (PH 6 ~ 8) VARNING Pumpen på din smådelstvättmaskin kan bli skadad om du använder andra lösningsmedel än de som anges ovan som metyletylketon (MEK), perkloretylen eller trikloretylen. FELSÖKNING Det problem du kan uppleva med din smådelstvättmaskin är minskat volymflöde eller inget flöde av rengöringsvätska från flexslangmunstycket. Den sannolika orsaken är främmande ämnen i flexslangen. 4

5 ÅTGÄRD VID FEL ENLIGT OVAN. 1. Kontrollera om indikatorlampan på strömbrytaren är tänd. 2. Använd en isolerad handtagskruvmejsel för att lätt röra spetsen på motorhuset. Ett magnetiskt ryck indikerar att strömmen når motorn. 3. Koppla ur nätkontakten, ta bort flexslangen från pumpflöde. 4. Demontera pumphusets framsida genom att ta bort 3 skruvar. Rengör eventuella främmande ämnen som ligger runt pumphjulet. 5. Montera i omvänd ordning. 5

6 6

7 Verktygsboden Borås Sweden Verktygsboden Erfilux AB, Källbäcksrydsgatan 1, Borås 7
