1 MAKING MODERN LIVING POSSIBLE living connect Installations- och användarhandbok Danfoss Heating Solutions

2 2 living connect

3 Tack för att du köpte en Danfoss-produkt Danfoss Heating Solutions 3

4 Innehåll 1. Systemöversikt Översikt över display och reglageknappar Installation steg för steg Förberedelse Installation av living connect Konfigurering av Danfoss Link CC Anslutning till Danfoss Link CC Tekniska inställningar Ominstallation Testning av anslutningen Justering av radiatorerna och rummet Återställning av fabriksinställningarna Tekniska data Säkerhetsåtgärder Borttagning av living connect Kassering...15 Användarhandbok för living connect living connect

5 1. Systemöversikt 1. Systemöversikt living connect är en elektronisk radiatortermostat för bostäder. Den styrs av en centralt placerad anordning som kallas en Danfoss Link CC. Danfoss Link CC kan även styra golvvärme och omkoppling på/ av i byggnaden. Danfoss Link CC Danfoss Link RS living connect Se de separata handböckerna till Danfoss Link CC och rumsgivare Danfoss Link RS för mer information. 2. Översikt över display och reglageknappar Se sidan 16. Danfoss Heating Solutions 5

6 3. Installation steg för steg 3.1 Förberedelse living connect levereras med adaptrar för Danfoss RA-ventiler och för ventiler med anslutning M30 x 1,5 (K) (014G0002), två alkaliska AA-batterier och en 2 mm insexnyckel. Insättning av batterierna Ta bort batterilocket och sätt i de två batterierna. Se till att batterierna vänds rätt när de sätts in. M måste blinka i displayen innan installationen. Om detta inte är fallet, se ominstallation Installation av living connect 1. Börja med att montera adaptern. RA K 2. En RA-adapter dras åt med insexnyckeln. En K-adapter dras åt med handen (högst 5 Nm). 3. Skruva på termostaten på adaptern och dra åt med handen (högst 5 Nm). 4. Tryck och håll på under cirka 3 sekunder för att fixera termostaten. 6 living connect

7 3. Installation steg för steg 3.3 Konfigurering av Danfoss Link CC Av praktiska skäl rekommenderar vi att Danfoss Link CC ansluts till en batterienhet (014G0262). Detta gör enheten mobil och den kan då enkelt placeras på ett avstånd av 1,5 m från varje radiatortermostat som ska ingå i systemet. Ta bort det främre locket från Danfoss Link CC genom att försiktigt kränga av det, med början i de undre hörnen. Tryck på och håll ned inställningsknappen med en kulspetspenna under cirka 3 sekunder för att starta installationsmenyn (uppstarten kan ta flera minuter). Tryck på? i det undre högra hörnet om du behöver hjälp. För installation utan batterienhet, se Danfoss Heating Solutions 7

8 3. Installation steg för steg 1. Konfigurera rummen i vilka radiator termostaterna har installerats. 2. Lägg till ett nytt rum. 3. Redigera eller ange rummets namn. Tryck på för att bekräfta. Anmärkning: en lista med vanliga rumsnamn kan hittas med denna knapp 8 living connect

9 3. Installation steg för steg 3.4 Anslutning till Danfoss Link CC Varje termostat måste anslutas till Danfoss Link CC. Detta utförs bäst genom att stå bredvid varje termostat med Danfoss Link CC (ansluten till rekommenderad batterienhet 014G0262). 1. Menyn Konfigurera rum visas. Välj Rumsenheter. 2. Välj Lägg till en enhet. Danfoss Heating Solutions 9

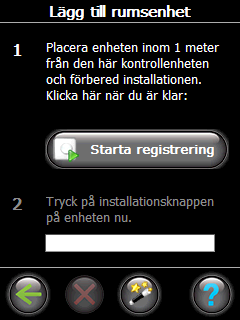

10 3. Installation steg för steg 3.Tryck på Starta registrering, och tryck sedan på och släpp på termostaten. 4. Upprepa för varje enhet. 5. När alla enheter har registrerats och Danfoss Link CC är placerad i sin slutgiltiga position utförs ett nätverkstest (se separat handbok för Danfoss Link CC). 10 living connect

11 4. Tekniska inställningar 4.1 Ominstallation Om termosten har tagits bort från radiatorn och behöver ominstalleras (efter att ha använts), är det nödvändigt att aktivera installationsläget för att förhindra skador på termostaten. Så kommer du till installationsläget: Tryck på tills M visas. Tryck på för att dra tillbaka spindeln. M blinkar. Installera termostaten på ventilen igen. Tryck på under cirka 3 sekunder för att lämna läget. Se även avsnitt 6 avseende borttagning av termostaten från radiatorventilen. 4.2 Testning av anslutningen Tryck på under minst 3 sekunder tills M visas. Tryck på tills LI visas. Tryck på för att göra anslutningen. LI försvinner när anslutningen är klar. Om ingen anslutning kan göras, blinkar larmet och antennsymbolen tillsammans. Se Varför living by Danfoss på Danfoss Heating Solutions 11

12 4. Tekniska inställningar 4.3 Justering av radiatorerna och rummet Fabriksinställningen är P2. Använd P1 om radiatorn verkar överdimensionerad för rummet. Välj P3 om den är underdimensionerad*. Tryck på under minst 3 sekunder tills M visas. Tryck på tills Pb visas. Tryck på. Välj P1, P2 eller P3 med pilknapparna och avsluta med. * Justeringsfrekvenserna för P1, P2 och P3 är olika för att kompensera för över-/underdimensionerad radiator. Pb P2 4.4 Återställning av fabriksinställningarna Ta bort batterilocket och ta bort ett batteri. Tryck och håll på under cirka 5 sekunder, samtidigt som batteriet sätts tillbaka igen. Danfoss Link CC visar sedan enhet borttagen. Tryck på OK. Observera att om termostaten flyttas till ett annat rum, rekommenderar vi att den återställs till fabriksinställningarna. Termostaten återställs och kopplas bort från Danfoss Link CC. 12 living connect

13 4. Tekniska inställningar 4.5 Tekniska data Typ av motor Programvaruklassificering Säkerhetsklassificering Typ 1 Rekommenderad användning Öppet fönster-funktion Synkronisering Mekanisk hållfasthet Högsta vattentemperatur Typ av rörelse Batteriernas livslängd Spindelrörelse Största förlängning Frekvens Justeringshastighet Matningsspänning Energiförbrukning Elektromekanisk A Bostäder Ja Var 5 minut 70 N (högsta tryck från ventil) 90 C Linjär 2 år 2 3 mm på ventilen 4,5 mm Mäter temp. varje minut 1 mm/s 2 x 1,5 V AA alkaliska, klass III (LV) 3 μw i beredskapsläge 1,2 W i aktivt läge Danfoss Heating Solutions 13

14 4. Tekniska inställningar Driftstemperatur 0 till 40 C Temperaturområde vid transport Temperatur regler område Storlek (mm) Förstörande provning 75 C Vikt Signal överföring IP class* till 65 C 4 till 28 C L: 91 Ø: 51 (RA) 177 g MHz * Termostaten får inte användas i farliga installationer eller på platser där den exponeras för vatten. 14 living connect

15 5. Säkerhetsåtgärder Termostaten är inte avsedd för barn och får inte användas såsom en leksak. Kassera förpackningsmaterial i enlighet med lokala lagar och föreskrifter och se till att allt förpackningsmaterial förvaras utom räckhåll för barn för att förebygga eventuella personskador. Försök inte demontera termostaten eftersom den inte innehåller några delar som ska servas av användaren. Returnera alla defekta termostater till återförsäljaren. 6. Borttagning av living connect För in ett lämpligt verktyg i hålet i termostatens batterifack (se illustration) och i hålet i den svarta ringen bakom kammaren, för att ta bort termostaten. Håll verktyget i rätt läge och vrid hela termostaten moturs tills den är helt bortskruvad. Se avsnitt 4,1 avseende installationsläge. 7. Kassering Termostaten ska kasseras såsom elektroniskt avfall. Danfoss Heating Solutions 15

16 Användarhandbok för living connect Innehåll 1. Systemöversikt Översikt över display och reglageknappar Byte av batterierna Temperaturstyrning och justeringar Felsökning Systemöversikt Se sidan Översikt över display och reglageknappar Batterisymbol Nätverksanslutning Lås Börvärde för temperatur Larm Frostskydd Använd dessa knappar för att navigera i menyn och för att justera temperaturen. Används för att välja meny och att bekräfta ert val. 16 living connect
