1 Informationsblad Samhällsbyggnad, Vatten och avfall Skellefteå Anslutning till det kommunala VA-nätet Denna information riktar sig till dig i Klutmark vars fastighet under våren, sommaren och hösten 2019 ska anslutas till det kommunala dricksvatten- och spillvattennätet. Detta informationsblad tar upp: 1. Förklaring av begrepp, se sida 2 2. Ditt ansvar på din fastighet, se sida 3 3. Förberedelse och inkoppling till det kommunala spillvattennätet, se sida 4 4. Att tänka på utifrån tidigare erfarenheter, se sida 6 5. Förberedelse och inkoppling till det kommunala dricksvattennätet, se sida 7 6. Ta egen avloppsanläggning ur bruk, se sida 8 7. Kontaktuppgifter vid funderingar, se sida 9 Förutom detta informationsbrev följer det i samma kuvert även med en installationsanvisning för LTA-stationen samt en anvisning för vattenmätar-konsolen. Dessa anvisningar hänvisas det till i detta informationsbrev och det är obligatoriskt att följa dem. OBS! Under oktober 2018 fick du ett liknande brev av oss. Det är dock vissa viktiga skillnader/förtydliganden/uppdateringar i denna information. Det gör att det är denna version du ska följa, inte den du fick förra året. Du är varmt välkommen till Klutmarks byagård tisdag 14:e maj klockan Om du vill kan du komma för att klämma och känna på en LTA-station och ta upp de funderingar du har kring anslutning till det kommunala VA-nätet. Ingen anmälan krävs. Om du har frågor Om du har en specifik fundering kan du kika på sida 9, där finns kontaktuppgifter till olika personer i projektet. Du är alltid välkommen att kontakta kundtjänst. Ring (tryck 3) eller skicka e-post till kundtjanst@skelleftea.se. De lotsar då din fråga vidare till rätt person. Vi publicerar även information, frågor och svar m.m. på Med vänlig hälsning Projektledare VA Klutmark Samhällsbyggnad Skellefteå kommun Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

2 Sida 2 av 9 1. Förklaring av begrepp Förbindelsepunkt är den punkt vid fastighetsgränsen där dina ledningar ansluts till kommunens ledningar och där den juridiska ansvarsfördelningen är. Spillvatten är det som oftast associeras med avloppsvatten och består av vatten från våra hushåll, alltså disk-, toalett- och duschvatten, samt vatten från industrier. I spillvatten ingår inte till exempel vatten som rinner ner från taket eller vatten från husets dränering. Din fastighet kommer att behöva en pumpstation, en så kallad LTA-station (LTA=Lätt Tryck Avlopp). LTA-stationen pumpar fastighetens spillvatten till de kommunala ledningarna. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

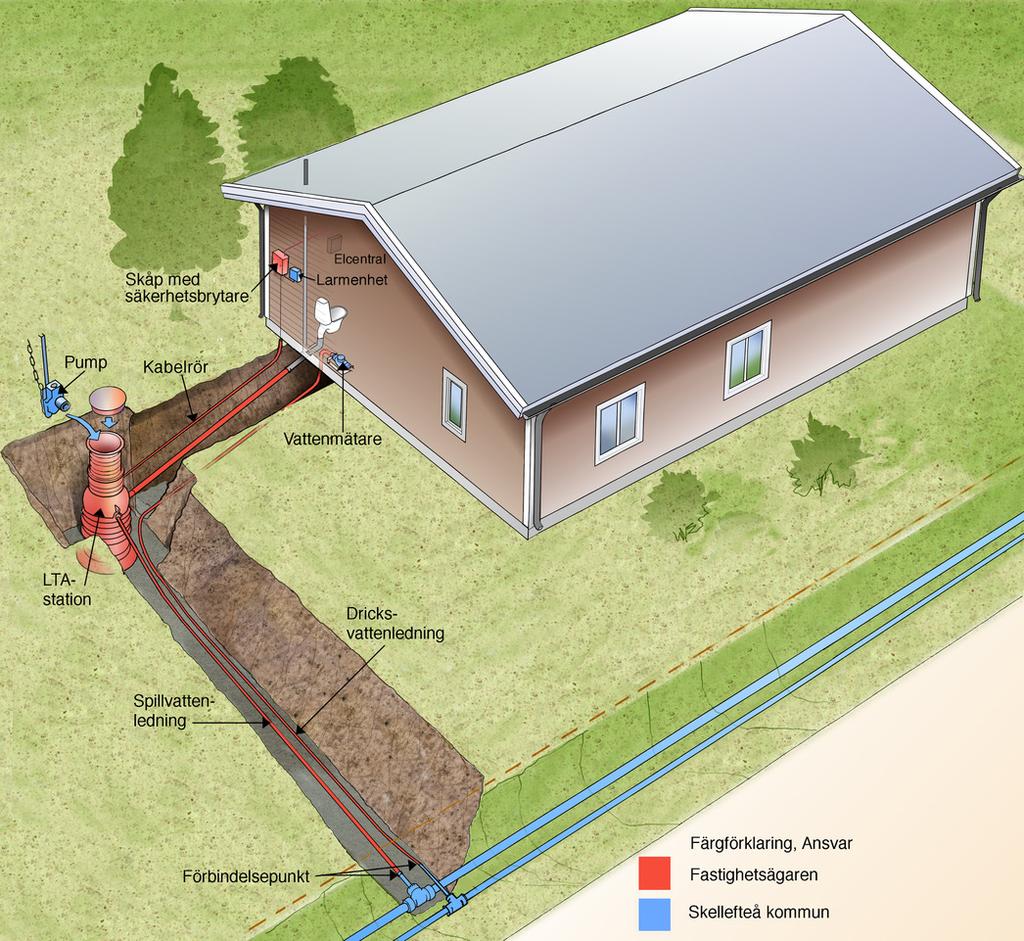

3 Sida 3 av 9 2. Ditt ansvar inne på din fastighet Illustrationen nedan visar ansvarsfördelningen då allt ska grävas ner. Det är fastighetsägaren som ansvarar för allt från förbindelsepunkten och in till huset samt eventuella ombyggnationer inne i huset. Undantagen framgår i illustrationen. Det som behöver förtydligas är att det är kommunen som äger och ansvarar för LTAstationen och dess skåp med säkerhetsbrytare, inklusive att vi köper in det. Fastighetsägaren ansvarar för att station grävs ner och skåpet installeras, därför är de färglagda med rött. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

4 Sida 4 av 9 3. Förberedelse och inkoppling till det kommunala spillvattennätet I och med bytet av avloppslösning bör du och din entreprenör tänka igenom och planera var och hur du ska koppla in delar av ditt befintliga system till LTA-stationen så att du får så lite störning som möjligt på ditt avloppsystem. Vilka steg du behöver följa 1. Du som fastighetsägare ansvarar för elarbeten enligt bifogad installationsanvisning för LTA-stationen. Det ska utföras av ett auktoriserat elinstallationsföretag. Detta steg kan med fördel göras innan grävarbetena i marken börjar på din fastighet. Det innebär att om du inte redan fått LTAstationen levererad till dig, enligt punkt två, så kan du ringa NCC och beställa bara skåpet med säkerhetsbrytare, om du inte vill ha LTA-stationen ståendes på din uppfart i väntan på att den ska grävas ner. 2. Kontakta NCC, Anton Wass, på telefon för att beställa leverans av en LTA-station med tillhörande detaljer. Tänk på att höra av dig i god tid innan du vill ha det levererat till dig, minst en vecka innan det ska ske. 3. NCC levererar ut stationer under dagtid och gruppvis till flera fastigheter samtidigt. Leveranser sker löpande, dock är det uppehåll för semester vecka Kontakta NCC, Anton Wass, på telefon för att boka vilken dag du vill att LTA-stationen ska köras igång. Innan den dagen behöver du även vara klar med punkt 5-7. Ju tidigare du hör av dig desto större chans är det att det kan ske när du önskar. Det körs inte igång några LTA-stationer under vecka 28-31, då är det semesteruppehåll. 5. Schakta och förlägg ledningar och LTA-station på din fastighet. För den sistnämnda följer med detta brev en installationsanvisning, den måste följas. Om det upptäcks att anvisningen inte följts kommer LTA-stationen inte att driftsättas förrän felen är åtgärdade av din entreprenör eller elektriker. 6. Betala fakturan du fått vid den här tidpunkten som innehåller anläggningsavgiften för spillvatten och dricksvatten. Anläggningsavgiften är engångskostnaden för att ansluta sig till det kommunala dricksvatten- och spillvattennätet. Fakturan måste vara betald innan punkt 7 får ske. 7. Anslut din fastighets spillvattenledning till det kommunala nätet i förbindelsepunkten. Punkt 6 måste vara gjord innan du får ansluta dina ledningar. 8. Den dagen du bokat kommer NCC (eller dess underentreprenör) och installerar larmenhet, pump i LTA-station samt drar el/signalkablar mellan larmenhet och LTA-station (via kabelröret din Entreprenör grävt ner). Med dricksvatten provkörs LTA-stationen. Vid denna installation/provkörning krävs det att elen är påslagen till skåpet med säkerhetsbrytare samt att du har vatten tillgängligt (med slang fram till LTA-stationen), för att LTA-stationen ska Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

5 Sida 5 av 9 kunna provköras. Därefter öppnar NCC avstängningsventilen för spillvatten vid din förbindelsepunkt. 9. Nu kan du ordna så att din spillvattenledning kopplas in i LTA-stationen och ditt spillvatten börjar ledas till det kommunala nätet istället för till din gamla avloppslösning. Kom ihåg att det är bara är spillvatten som får kopplas till det kommunala nätet. Ditt eventuella dagvatten, t.ex. takavvattning eller dräneringsvatten, behöver du ta hand om lokalt på din fastighet. OBS! Detta innebär att du INTE får koppla in ditt spillvatten till LTA-stationen förrän den är igångkörd. Om du kopplar in spillvattnet i förtid får du stopp i avloppet eftersom stationen inte skickar spillvattnet vidare till kommunala ledningarna. Dessutom måste brunnen i sådana fall saneras innan NCC/deras entreprenör kan installera pumpen. Den saneringen bekostas av dig som fastighetsägare. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

6 Sida 6 av 9 3. Att tänka på, utifrån tidigare erfarenheter LTA-stationer används inom andra verksamhetsområden i Skellefteå, och i andra kommuner. Nedan följer en lista på sådant som är viktigt att följa för att systemet ska fungera tillfredsställande. Instruktion vid anläggning Följ installationsanvisningarna du får med då stationen ska anläggas. Det är mycket viktigt för att systemet ska fungera Anvisningen följer med till detta brev LTA-station och ledningar ska anläggas så de inte fryser Frysning kan skada LTA-stationen och orsaka stopp, vilket i värsta fall kan leda till stora mängder spillvatten på din tomt eller vattenskador på din fastighet. Om ledningarna läggs med värmekabel ska den vara påslagen. Instruktion efter anläggning Fritt område (ca 60 cm) runt stationens lock Det behöver vara ett fritt område runt stationens lock, ca 60 cm runt om. Vi behöver utrymmet för att kunna sköta stationen, tex byta pump. Om du vill anlägga något inom det område som ska vara fritt behöver du kontakta kommunens kundtjänst för att få ett eventuellt godkännande Endast kiss, bajs och toapapper får spolas ned i toaletten Tops, hår, tamponger, bindor, kondomer m.m. som spolas ned i toaletten kan orsaka stopp, medan kemikalier kan orsaka skador på miljön. El till larmenhet och LTA-station ska vara på året om, även om huset kallställs Pumpens underhållsprogram kan inte köras utan el. Programmet körs några sekunder vart tredje dygn, vilket ger en försumbar elförbrukning. Om elen slås av kan det bli driftstörningar och att pumpens livslängd förkortas. Spola ur systemet med rent vatten vid längre frånvaro Systemet ska renspolas om det inte ska användas under en längre tid (t.ex. om du åker iväg på en längre semester eller då ett sommarboende lämnas för säsongen). Annars riskerar material som finns kvar i ledningen att sedimentera, vilket kan orsaka dålig lukt och stopp. Gör så här: Spola vatten genom LTA-stationen genom att öppna en kran ordentligt (utan att vattnet rinner över handfatet). Gör det cirka minuter för att minska risken att stationen eller dina ledningar sätts igen. Vatten från stuprör och dräneringar får inte kopplas till LTA-stationen Allt dagvatten ska tas omhand på tomten. Dagvatten, t.ex. takavvattning och dräneringsvatten, som leds till LTA-systemet kan orsaka översvämning eftersom systemet inte är dimensionerat för att hantera detta. Eventuella driftstörningar Som fastighetsägare behöver du följa instruktionerna för hur LTA-stationen ska anläggas. Vid återkommande driftstörningar som beror på att LTA-stationen inte anlagts eller brukats på rätt sätt kommer du att vara tvungen att stå för kostnaden för att åtgärda problemet. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

7 Sida 7 av 9 4. Förberedelse och inkoppling till det kommunala dricksvattennätet Nedan följer en tågordning som gäller när du ska ansluta till det kommunala dricksvattnet. Om du är en av dem som fått godkänt att du inte behöver betala anläggningsavgiften för dricksvatten så kan du bortse från denna sida. Vilka steg du behöver följa 1. Du som fastighetsägare ansvarar för att anlita en VVS-are som förbereder för inkoppling av den kommunala vattenmätaren, det vill säga insättning av konsol för vattenmätare på en godkänd plats. Till detta brev följer en installationsanvisning för placering av vattenmätare, den ska följas. 2. Schakta och förlägg ledningarna på din fastighet. 3. Betala fakturan du fått vid den här tidpunkten som innehåller anläggningsavgiften för spillvatten och dricksvatten. Anläggningsavgiften är engångskostnaden för att ansluta sig till det kommunala nätet. Fakturan måste vara betald innan punkt 4 får ske. 4. Anslut din fastighets dricksvattenledning till det kommunala nätet i förbindelsepunkten. Punkt 3 måste vara gjord innan du får ansluta dina ledningar. 5. Kontakta kommunens kundtjänst på telefon , tryck 3, för att boka tillfälle då vi kommer ut och installerar vattenmätaren. Hör av dig senast tre vardagar innan du vill att vattenmätaren installeras. 6. Vi installerar vattenmätaren. 7. Vi öppnar avstängningsventilen för dricksvatten vid din förbindelsepunkt. 8. Nu kan du ordna så att dina ledningar kopplas om så att du kan börja dricka det kommunala dricksvattnet. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

8 Sida 8 av 9 5. Ta egen avloppsanläggning ur bruk När fastigheten är inkopplad till kommunens spillvattennät ska du ta din befintliga avloppsanläggning ur bruk. Kommunen kommer att göra en sista slam-tömning efter att LTA-stationen på din fastighet är igångkörd. Efter den tömningen ska du fylla slamavskiljaren med lämpligt rent material, till exempel grus fritt från växtmaterial. Ledningarna som är anslutna till slamavskiljaren ska pluggas. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

9 Sida 9 av 9 6. Kontaktuppgifter Om du har funderingar och behöver komma i kontakt med någon i projektet, se nedan. Funderingar kring det fastighetsägaren ska utföra på sin tomt och i sitt hus (byggledare). Nils Erik Hedblad, tfn Göran Lindström, tfn Anläggningsavgift, ersättning onyttigbliven anläggning Skellefteå kommun VA, enhet kund, tfn (tryck 3) eller kundtjanst@skelleftea.se Påverkan av produktionen, infart till hus, trafikfrågor Anton Wass, tfn Jonas Stenberg, tfn Beställa leverans av LTA-station Anton Wass, tfn Boka dag för att köra igång LTA-station Anton Wass, tfn Boka inkoppling av vattenmätare Skellefteå kommun, tfn (tryck 3) eller kundtjanst@skelleftea.se Du är alltid välkommen att kontakta kundtjänst. Ring (tryck 3) eller skicka e-post till kundtjanst@skelleftea.se. De lotsar då din fråga vidare till rätt person. Kontakta kommunen Kundtjänst , tryck 3 kundtjanst@skelleftea.se

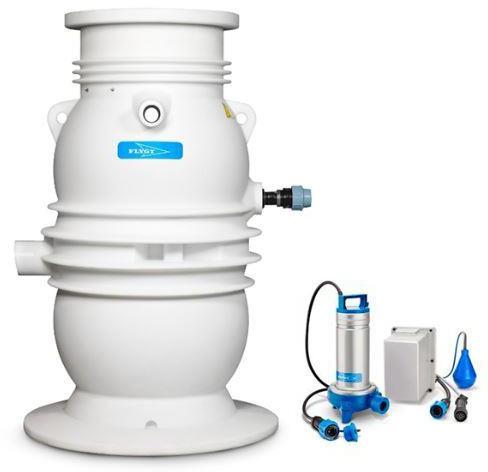

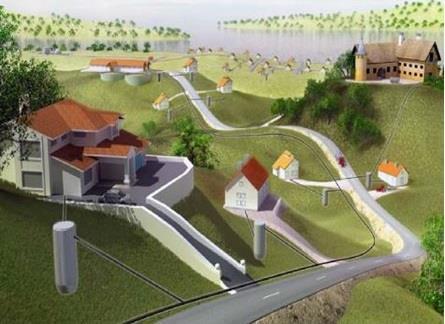

10 Installationsanvisning för LTA-station inklusive tillhörande elarbeten Anläggning: Klutmark Version: Sida 1 av 11

11 Leveransinnehåll LTA-station Låsbart plastlock Förhöjningshals 1400 mm Invändig isolering (placeras under locket i förhöjningshalsen) PE-slang för att fästa invändig isolering i förhöjningshalsen Dubbelmuff 160/160 Förminskning 160/110 Rörkoppling 40/50 mm för utgående tryckledning 8 stycken 70 mm isoleringsskivor för mark 50 mm kabelrör som förläggs mellan plats för skåp med säkerhetsbrytare på hus/stolpe och LTA-station. Meddela NCC hur lång slang som du behöver vid beställning av utleverans av LTA-station Skåp med säkerhetsbrytare Sida 2 av 11

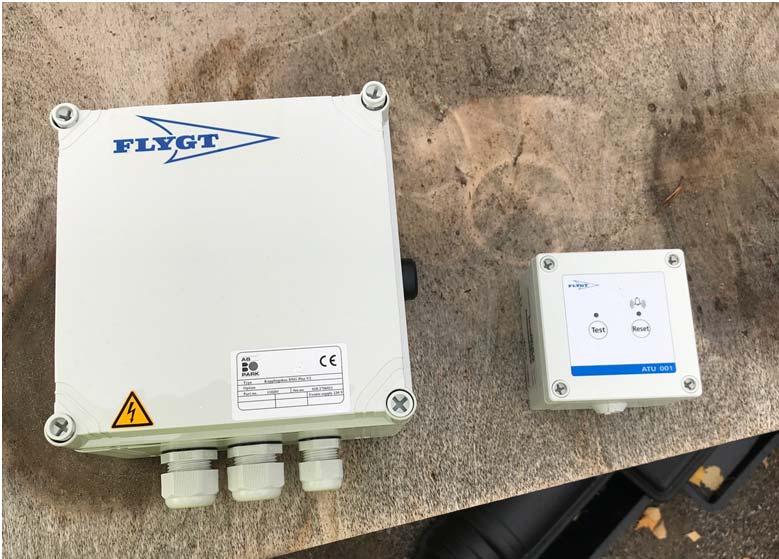

12 Elarbeten samt förläggning kabelrör Du som fastighetsägare ansvarar för att skåpet med säkerhetsbrytaren monteras på lämplig plats på husvägg eller på en stolpe som du själv står för, ca 1200 mm från mark. Det ska vara utomhus och skåpet ska placeras så att du vid ett eventuellt larm hör då det ljuder. Du ansvarar även för att el (220v, 10 A) dras fram och installeras i skåpet med säkerhetsbrytaren. Arbetet med elen som du ansvarar för ska utföras av ett auktoriserat el-installationsföretag. Detta elarbete kan med fördel göras innan grävarbetena i marken börjar på din fastighet. Det innebär att om du inte redan fått LTA-stationen levererad till dig, så kan du ringa NCC och beställa bara leverans av skåpet med säkerhetsbrytaren, om du inte vill ha LTA-stationen ståendes på din uppfart i väntan på att den ska grävas ner. Då du väljer placering för skåpet med säkerhetsbrytaren behöver du tänka på att även larmenheten i ett senare skede ska rymmas vid sidan av skåpet och monteras av kommunens entreprenör. Se bild 1 och 2. Bild 1: Till vänster skåp med säkerhetsbrytare, till höger larmenhet Sida 3 av 11

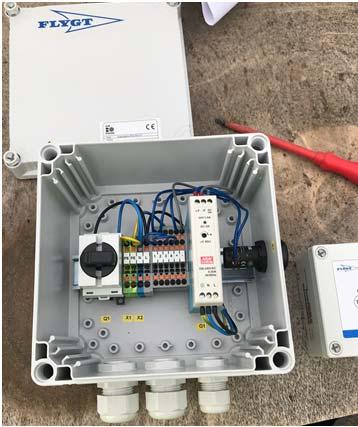

13 Bild 2: Insida av skåp med säkerhetsbrytare Du som fastighetsägare ansvarar för att kabelrör förläggs i marken på cirka 600 mm djup från skåpet med säkerhetsbrytaren till LTA-stationen. Röret avslutas cirka 30 cm ifrån LTA-station. Rörändarna på kabelröret ska vara ytligt åtkomliga (ej överfyllda) när LTA-stationen ska kopplas in och driftsättas av kommunens entreprenör. Då du kapar kabelröret till lämplig längd, behåll då dragtråden i full längd, rulla ihop den i båda ändar och fäst den med tejp på kabelröret. Kommunens entreprenör borrar, vid driftsättningen, hål i stationen och ansluter kablage med hjälp av dragtråden mellan skåpet med säkerhetsbrytaren och LTA-stationen. Det innebär att du bara kan återfylla runt LTA-stationen upp till kabelröret innan LTAstationen är driftsatt. Sida 4 av 11

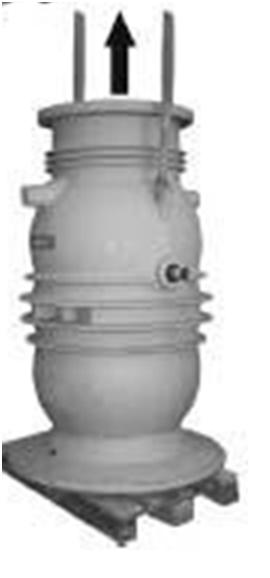

14 Transport och lossning Kontrollera att LTA-stationen inte har kontakt med vassa kanter. Skydda LTA-stationen från stötar. Var försiktig under lastning och lossning. Se till att LTA-stationen lossas och lyfts från transporten med passande lyftutrustning. Använd alltid lämpliga rep/sling. Före installationen i mark kontrollera att LTA-stationen och det interna rörsystemet är oskadat. Obs! Använd båda lyftöglorna när du lyfter ner stationen i gropen. Se bild 3. Bild 3: Anvisning vid lossning av LTA-station Sida 5 av 11

15 Installation i mark Ansvaret för att montera LTA-stationen och förhöjningshals ligger alltid hos fastighetsägarens entreprenör. Generella råd finns i EN 976-2:1997. LTA-stationens grundläggning är dimensionerad för att klara en grundvattennivå i markytan. Måtten på ritningen gällande montage i mark är att betrakta som minimimått. Om LTA-stationen installeras i lös lera måste återfyllningsmaterialet skyddas med fiberduk för att inte bli uppblandad med det omgivande markmaterialet (Bild 4, A). Gropen ska grävas minst 300 mm djupare än planerad installationsnivå för att ge plats för rätt återfyllningsmaterial. Gropen ska ha minst mm större diameter än LTA-stationens diameter i botten och djupet på gropen ska vara minst 3300 mm för att uppnå frostfri förläggning. Om LTA-stationen inte kan schaktas ned till föreskrivet djup måste kommunens Byggledare kontaktas för resonemang. Du hittar kontaktuppgifter i informationsbrevet. En bädd av stenkross minst 300 mm tjock (Bild 4, B), med fraktion 0 30 mm ska ligga i botten på gropen. Hårdgör ytan med en markvibrator innan LTA-stationen sänks ned på den hårdgjorda botten. Fyll upp med samma typ av fraktion 0-30 mm, minst 700 mm ovanför LTA-stationens botten (Bild 4, B). För var 150:e mm packas krossmaterialet. Det översta lagret av fyllningen (Bild 4, C) får inte innehålla stenar som är större än 100 mm. Den här fyllningen måste utföras innan grundvattenytan tillåts stiga ovanför stenkrosset. Montera förhöjningshalsen då du fyllt och packat upp till LTA-stationens topp. Fyll och packa upp till kabelröret du anlägger mellan skåp med säkerhetsbrytare och LTA-station. Kabelröret förläggs på cirka 600 mm djup i marken från skåpet med säkerhetsbrytaren till LTA-station. Röret avslutas cirka 30 cm ifrån LTA-station. Rörändarna på kabelröret ska vara ytligt åtkomliga (ej överfyllda) när LTA-stationen ska kopplas in och driftsättas av kommunens entreprenör. Då du kapar kabelröret till lämplig längd, behåll då dragtråden i full längd, rulla ihop den i båda ändar och fäst den med tejp på kabelröret. Kommunens entreprenör borrar, vid driftsättningen, hål i stationen och ansluter kablage med hjälp av dragtråden. Det innebär att du bara kan återfylla runt LTA-stationen upp till kabelröret innan LTAstationen är driftsatt. Bild 4, D, är 70 mm isolering som följer med i leveransen av LTA-stationen. Det läggs cirka 300 mm under markytan i en ruta på 2,4 m x2,4 m runt om förlängningshalsen. Isoleringen formas så att den passar mot rundningen på förlängningshalsen. Bild 4, E, är isolering som följer med i leveransen och ska användas för att isolera under locket. Fäst medföljande PE-slang i förhöjningshalsen och lägg ner isoleringen, vilken kan behöva anpassas till förhöjningshalsens diameter. Se även bild 5. Det är viktigt att kontrollera att LTA-stationen fortfarande står lodrätt efter slutförd återfyllnad. Sida 6 av 11

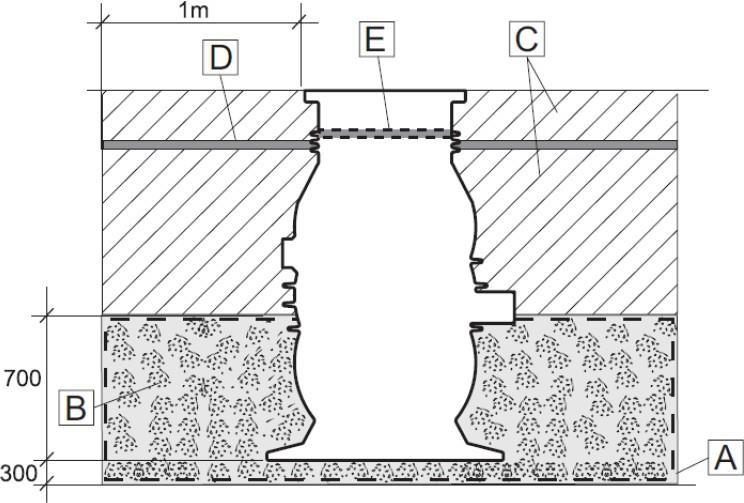

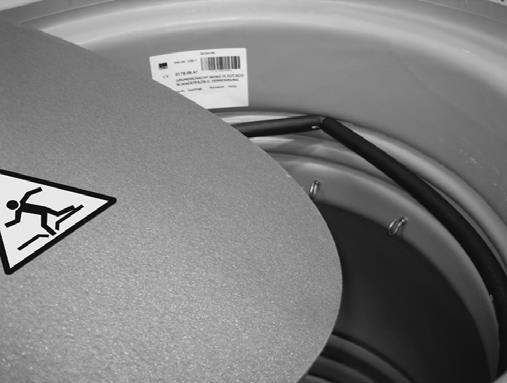

16 Bild 4: Illustration LTA-station. OBS! Denna bild saknar förhöjningshals som måste användas i Klutmark för att uppnå frostfri förläggning. Bild 5: Foto av isolering under locket, det vill säga placering i förhöjningshalsen. Sida 7 av 11

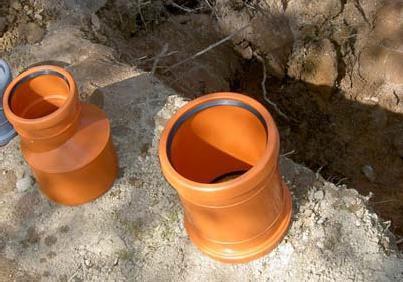

17 Yttre röranslutningar Anslutning av inkommande spillvatten Möjlighet finns att ansluta din inloppsledning med en 160 mm rak muff alternativt en excentrisk förminskning 160/110. Båda är anpassade för PVC avloppsrör. Såga av anslutningsstosen (inkommande) på LTA-stationen vid anvisningen 25 mm från ytterkant samt fasa av kanterna på insidan av den avkapade anslutningen. Se även bild 6 och 7 nedan. Använd lämplig rördel 110/160 för att ansluta inloppsledningen. Se bild 8 och 9 nedan. Bild 6 och 7 Bild 8 och 9 Sida 8 av 11

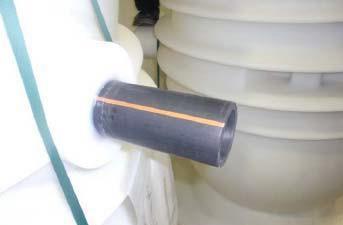

18 Anslutning av tryckledning Tryckröret på LTA-stationen (dimension 40 mm) ska anslutas till din utloppsledning dimension 50 mm med rörkopplingen för PE-slang (40/50 mm) som levereras med i paketet. Se bild 10 och 11. Bild 10 och 11 Om tryckröret/utloppsledningen inte förläggs på frostfritt djup ska åtgärder vidtas för att ledningen inte ska frysa, med förslagsvis värmekabel och eventuell isolerlåda. Sida 9 av 11

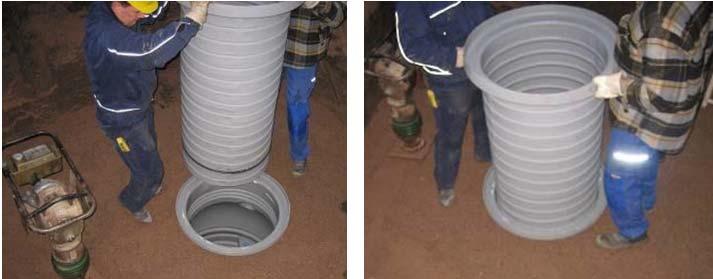

19 Montering av förhöjningshals Montera förhöjningshalsen i LTA-stationen för att uppnå frostfri förläggning. Mått för minsta respektive maximala instick av förhöjningshals är minst 200 mm och max 250 mm. Se bild 13, C. Om förhöjningshalsens längd behöver justeras kan den kapas i ett av o- ringspåren, se bild 12, A. O-ringen placeras i förhöjningshalsens andra o-ringspår nedifrån, se bild 12, B. Smörj o-ringen med t ex såpvatten eller fett innan montering. Det är viktigt att fästkrokarna i förhöjningshalsen positioneras så att kablage mm inte påverkas av övrig utrustning i LTA-stationen. Se till att montera förhöjningshalsen så att krokarna hamnar på motsatt sida av utgående tryckledning. Gejderremmen i LTA-stationen fästs i överkant på förhöjningshalsens insida på en av fästkrokarna. Se därför till att få upp remmen från LTA-stationen innan du monterar förhöjningshalsen i LTA-stationen. Placera träblock enligt bild 13, D, så att förhöjningshalsen inte rubbas under igenfyllningen av schaktet. Se även bild 14 och 15, det är foto från tidigare utförda installationer i en annan kommun. Bild 12 och 13: Foto och illustration av förhöjningshals Bild 14 och 15: Foto från tidigare utförda installationer i en annan kommun Sida 10 av 11

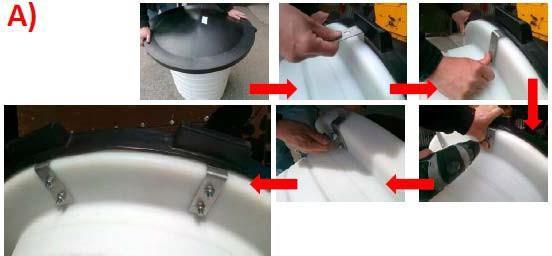

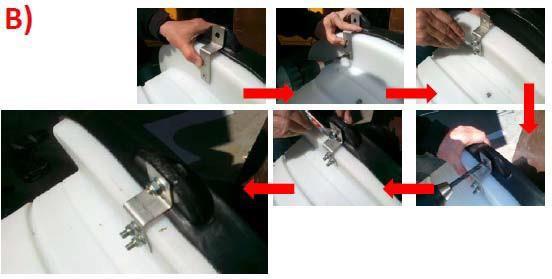

20 Montering av låsbart plastlock Locket är monterat på LTA-stationen men ska demonteras och flyttas till förhöjningshalsen. För installationen krävs även en borrmaskin, 10 mm borr, märkpenna och två stycken 13 mm sexkantnycklar. OBS! Vid montering av locket på förhöjningshalsen ska bleck/bultar/muttrar/brickor återanvändas från då det var monterat med på LTAstationen, inga andra detaljer får användas. Börja med att montera blecken för de två bakre fästena (A). Rätt placering fås genom att lägga på locket och placera blecket mitt i lockets urtag. Se bilder nedan. Montera därefter låsblecket (B) som placeras rätt när locket ligger i de bakre blecken. Montera bulten i låshålet. Sida 11 av 11

21 Placering av vattenmätare I Sverige finns en standard framtagen för att förenkla avläsning. Det är därför viktigt att du följer standarden vid installation av vattenmätare. Detta är ett utdrag ur standarden VAV P34 Nov 96 Mätare tillhandahålls av huvudmannen för vattenförsörjningsanläggningen och förblir huvudmannens egendom. Mätarens placering skall vara godkänd av VA-anläggningens huvudman, som har rätt att konstnadsfritt disponera platsen och ensam har befogenhet att sätta upp, ta ned, kontrollera, justera, underhålla samt till- och frånkoppla mätare. För dessa åtgärder liksom för avläsning skall fastighetsägare lämna huvudmannen fritt och obehindrat tillträde till mätaren. Huvudmannens yttrande angående mätarplatsen skall inhämtas. Detta kan lämpligen ske i samband byggsamråd eller direkt från huvudmannen. Kontroll av att mätarplatsen överensstämmer med vad som godkänts av huvudmannen bör lämpligen ingå i den kontrollplan som byggnadsnämnden skall godkänna. Vid val av mätarplats bör eftersträvas placering i låsbart utrymme som är åtkomligt direkt från det fria eller direkt innanför grundmur. Utrymmet skall anordnas så, att mätaren är skyddad mot frysning, olämplig uppvärmning och yttre åverkan samt så, att mätaren inte tynger och därigenom skadar ledningen. Utrymmet för mätarplats inom byggnad bör vara belyst. Vid mätarplatsen bör golv och närbeläget väggparti utföras så, att det tål spill och läckage av vatten. Det är önskvärt att golvavlopp finns. För utrymmen för mätare med DN 50 och större fordras golvavlopp eftersom den vattenvolym som strömmar ut vid byte av större mätare i praktiken kan fångas upp i hinkar eller andra kärl. Utrymmet måste vara ventilerat för att undvika kondens och mögel. Huvudmannen bestämmer antalet mätare och vilket slag av mätare som skall användas. Fastighetsägaren bekostar erforderliga anordningar för uppsättning av mätare och sammankoppling med installationen i övrigt. Fastighetsägare skall vårda mätaren väl och skydda den mot frost och åverkan samt mot återströmning av varmvatten och annan skadlig värmepåverkan. Enligt VAV P18, ABVA 85, skall fastighetsägare vidare sköta och underhålla installationen väl. Detta innebär bland annat att installationen skall underhållas så att den i huvudsak bibehåller de egenskaper den hade som ny, till exempel skall avstängningsventiler kring mätaren hållas i funktionsdugligt skick. För mätare med DN 50 och större anordnas räcke i tak för lyftredskap samt lämplig passage för in- och uttransport av mätare. Vid flera servisledningar till samma fastighet skall skydd mot backströmning anordnas (backventil).

22 Mätarinstallation och utrymmesbehov Installation För mätare med q n från och med 2,5 till och med 10,0 m 3 /h bör korrisionsskyddade mätarkonsoler användas. Dessa konsoler medför praktiska fördelar vid mätarmonteringen och ofta även lägre installationskostnader än andra uppfästningsanordningar. Mätarkonsol skall vara fast förankrad och förutsätts vara försedd med skjutbar hylsa samt bör vara plomberbar för att hindra otillåten nedmontering av mätaren. För att uppfylla de fordringar på material i tappvatteninstallationer som anges i Boverkets Byggregler bör avstängningsventilerna vara avzinkningshärdiga. Beträffande risk för elolycksfall, se meddelande nr 31/86 från Svenska Elverksföreningen. Bilaga 3. q n 2,5 L = 190 mm, 220 mm q n 6,0 L = 260 mm q n 10,0 L = 300 mm Exempel på placering av backventil när sådan erfordras: Alt 1 I skjutbar hylsa i vattenmätarkopplet. Alt 2 I ledningen efter B-ventilen. OBS! Vid placering av backventil i vattenmätare eller i vattenmätarkoppel ökar tryckfallet över mätarinstallationen. Motiv för att installera backventil kan vara: Undvika rundgång av vatten i parallellkoppel. Undvika att mätaren registrerar vid trycksvängningar i det allmänna vattenledningsnätet. Undvika att vatten strömmar baklänges genom mätare i de fall en hastighet matas genom flera servisledningar. Undvika att vatten strömmar ut i den allmänna anläggningen vid tillfälliga tryckfall i densamma.

23 Vattenmätarplats utrymmesbehov för en mätare med qn 2,5, 6 eller 10 m 3 /h Allmänt: Mätaren är huvudmannens egendom. Mätarnas plats skall vara godkänd av va-anläggningens huvudman. Mätarna anordnas så att de skyddas mot frysning, värmepåverkan och yttre åverkan. Väggparti och golv bör tåla spill och läckage av vatten. Vid mätare 50 mm bör golvbrunn anordnas. Utrymmet bör vara väl ventilerat för att undvika fukt- och mögelskador. Övrigt, se ABVA 85, punkterna 11, 12 och 13.

24 Rekommenderade minsta mått vid parallellkoppling av vattenmätare Vattenmätarna är huvudmannens egendom. Huvudmannen ensam har befogenhet att uppsätta, nedtaga, kontrollera, justera, underhålla samt till- och frånkoppla mätarna. Mätarna monteras i horisontella, fast förankrade mätarkonsoler och förses med avstängningsventiler. Exempel på placering av backventil när sådan erfordras. Alt 1 I skjutbar hylsa i vattenmätarkopplet. Alt 2 I ledningen efter B-ventilen. Se installation. Alt 3 I huvudledningen efter vattenmätarna. Alt 4 I vattenmätaren.
