Värmeåtervinningsaggregat BA-VENT Bruksanvisning

Transkript

1 Bruksanvisning 1. Säkerhetsföreskrifter 2. Aggregatuppbyggnad 3. Monteringsanvisning 4. Injustering 5. Tekniska Data 6. Drift- och skötselinstruktioner 7. Garantibestämmelser Datum

2 1 Säkerhet Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte fått handledning eller instruktioner om användningen av apparaten av en person som ansvarar för deras säkerhet. Barn skall hållas under uppsikt så att de inte leker med apparaten 2

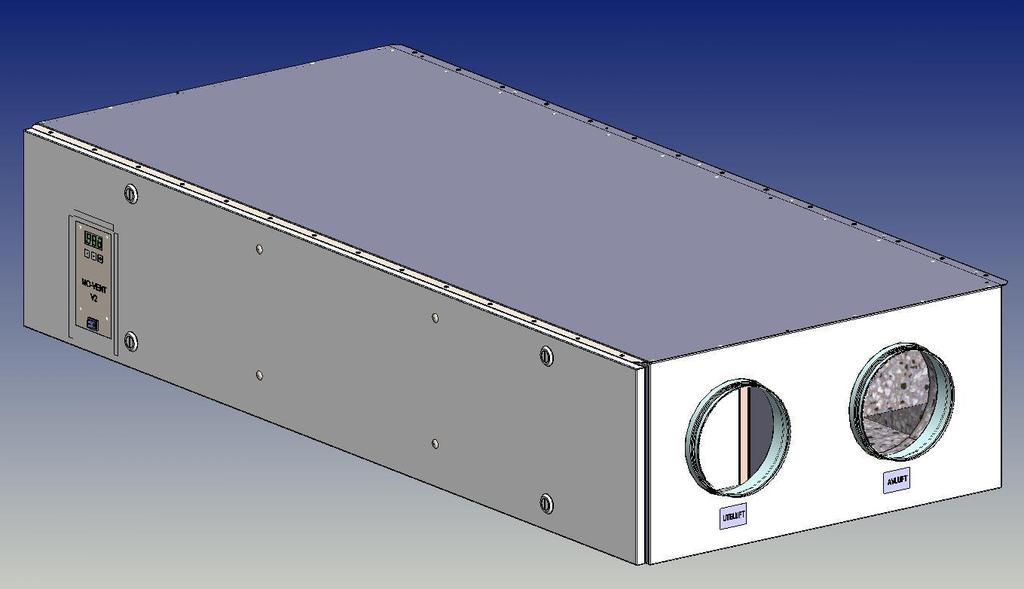

3 2 Aggregatuppbyggnad Hölje Aggregatet är uppbyggt av dubbla plåtar med mellanliggande kondens- och ljudisolering. Ytterhöljet är pulverlackerat i vitt utförande. Inspektionsluckan är försett med barnsäkra lås. Filter Aggregatet är som standard försett med finfilter F7 på tilluftsidan och M5 på frånluftssidan. Fläktar Till och frånluftsfläktar är av typ radialfläkt med framåtböjda skovlar. Fläktmotorerna är så kallade EC-fläktar vilket innebär att de drar 50-60% mindre energi än konventionella AC-fläktar. För och eftervärmningsbatterier Aggregatet är som standard försett med eftervärmningsbatteri och- förvärmningsbatteri. Värmeväxlare Värmeväxlaren är så kallad motströmsvärmeväxlare vilket innebär att inget överläckage sker mellan till och frånluft. Aggregatet kan som tillbehör förses med så kallad Sommarväxlare Innebär att ingen värmeåtervinning sker sommartid. Reglerautomatik Reglerautomatiken är åtkomlig från utsidan av aggregatet. All nödvändig information är synlig i displayen och alla inställningar kan göras från utsidan av aggregatet genom knapptryckningar. 3

4 3 Monteringsanvisning Aggregatet är avsett att med till och frånluftskanaler ventilera Bostäder och andra mindre lokaler. Värmeåtervinningsaggregatet BA-VENT är avsett att placeras i uppvärmt utrymme. Aggregatet monteras dikt tak mot takstolarna eller betongtak. På framsidan krävs ett fritt utrymme på 600 mm för öppning av inspektionsluckan. Kanalanslutningar Kanalsystemet skall vara i täthetsklass D Kanalsystemet skall så snart som möjligt efter aggregatet förses med en ljuddämpare 900 mm lång på tilluftskanalen och en ljuddämpare 900 mm lång på frånluftskanalen. Imkanal får ej anslutas till aggregatet. Kanalisolering Till och frånluftskanaler i varmt utrymme kan vara oisolerade medan uteluftskanal samt avluftskanal skall kondensisoleras med 60 mm resp. 30mm mineralull med utanpåliggande plastfolie alt. annan typ av kondensisolering. Kondensledning Anslutning av kondensledning dim. 15 mm sker på undersidan av aggregatet. Kondensledningen förses med vattenlås. Vattenlåsets höjd skall vara min. 200 mm högt innan ledningen mynnar ut i avloppstratt eller golvbrunn. Elanslutning Aggregatet är klassat i droppskyddat utförande. Luftbehandlingssystem grupp B enligt starkströmsföreskrifterna. Aggregatet levereras med stickpropp för skydds-jordat vägguttag 1 fas 230 V. 4

5 4 Injustering Pa Kapacitetsdiagram Tilluft l/s Pa Kapacitetsdiagram Frånluft l/s 5

6 4 Injustering % Temperaturverkningsgrad l/s Tilluftstemperaturverkningsgraden är mätt med 10 % mer frånluft än tilluft. Exempel : Vid ett frånluftflöde på 55 l/s blir temperaturverkningsgraden 91 % 6

7 4 Injustering 7

8 4 Injustering Principschema GT2 TF EV GT1 FF Tilluft Avluft Frånluft Uteluft Filter VVX FV Filter GT1 Temperaturgivare förvärmare GT2 Temperaturgivare eftervärmare TF Tilluftsfläkt FF Frånluftsfläkt EV Eftervärmningsbatteri FV Förvärmningsbatteri VVX Värmeväxlare Reglerfunktion 1.2 Den varma frånluft som skall lämna huset förvärmer den kalla tilluft som skall in i huset via värmeväxlaren. När inställd temperatur vid GT2 ej räcker till sker eftervärmning i eftervärmningsbatteriet EV (elbatteri) till inställd temperatur. När full effekt är inkopplad och inställd temperatur vid GT2 ej kan hållas börjar förvärmningsbatteriet FV (el-batteri) att värma till inställd temperatur på GT1. När inställd temperatur vid GT2 och GT1 ej kan hållas ändras reglerfunktionen så att tilluftsfläkten varvas ned i steg om 10 % så att inställd temperatur vid GT1 kan hållas konstant. Om inte någon av de inställda temperaturerna på GT1 och GT2 kan hållas och att tilluftsfläkten har gått ned till min flöde går även frånluftsfläkten ned i steg om 10 %. När värmebehovet minskar går sekvensen åt motsatt håll 8

9 4 Injustering Inställningar Menyn stegas igenom med pilknappen. Om knappen hålls intryck rullas menyerna igenom snabbt. Om ingen knapp har tryckts in de senaste 10 sekunderna återgår visning till grundvisning, undantaget är servicemeny då det dröjer 8 minuter till återgång till grundvisning. Meny fabriksinst. min/max Förklaring N /30 Börvärde GT2, om meny 18=1 Ärvärde GT2 FL. Visning filterlarm (återställs med -/+ i 3sek) F1 Visas om fel på givare GT1 F2 Visas om fel på givare GT2 Servicemenyer ( tillgång via att pil-knappen hålls inne i 5 sekunder) 1 C Visning aktuell temperatur GT1 2 C Visning aktuell temperatur GT2 5 % Visning aktuell hastighet fläkt FF 6 % Visning aktuell hastighet fläkt TF 7 % Visning aktuellt värde FV 8 % Visning aktuellt värde EV 10 20% 20/99 Inställning lågt flöde fläkt FF 11 50% 20/99 Inställning normalflöde fläkt FF 12 20% 20/99 Inställning lågt flöde fläkt TF 13 50% 20/99 Inställning normalflöde fläkt TF 14 5 C 0/+15 Inställning temperatur start Lågt flöde TF/FF 16 30min 10/99 Tid i minuter mellan 10%-steg lågt/högt flöde 17 5min 1/30 Tid i minuter för ändring av värmesignal med 10% 18 4 mån. 1/10 Filtervakt (tid i månader) /1 Visning i grundmeny bör- (0) eller är- (1) värde 9

10 4 Injustering Data Ingångar Svagström pol 1-2 GT1 FV-givare 22k NTC typ GT2 EV-givare 22k NTC typ Används ej 7-8 Slutning sätter börvärde GT2 =10 Utgångar Svagström pol FF 0-10V styrning fläkt FF TF 0-10V styrning fläkt TF V Används ej V Används ej Starkström CP Används ej N Används ej L Fas in 230VAC 10% (styr/elpatron FV/EV) N Nolla in N FV Nolla FV FV EL fas triac 1000W/230VAC N EV Nolla EV EV EL fas triac 1000W/230VAC Omvandlingstabell för givare NTC22k kohm 0 66, , , , ,2 50 8,5 60 6,0 OBS givaren måste kopplas loss från reglercentralen för att kunna resistansmätas. 10

11 5 Tekniska data Höger Gavel Framsida Vänster Gavel Ovanifrån Elektriska data BA-VENT Tilluftsfläkt Frånluftsfläkt Eftervärmare Förvärmare Anslutningseffekt 169 W 169 W 600 W 900 W 1838 W Aggregatet levereras med stickpropp för skydds-jordat vägguttag. Sid.11 11

12 6 Drift- och skötselinstruktioner Driftinstruktioner Temperaturinställning Den temperatur som normalt visas i displayen är den önskade tilluftstemperaturen. Tilluftstemperaturen ändras genom att trycka på plus-knappen för att öka temperaturen, för att minska temperaturen, tryck på minus-knappen. Inställning av fläktar Värmeåtervinningsaggregaten BA-VENT är försedda med två EC-fläktar som har 0-10V styrning från reglerenheten. Inställning av fläktar sker genom att gå in i menyn se sidan 9. 12

13 6 Drift- och skötselinstruktioner Skötselinstruktioner Underhåll av fläktar Innan service, underhåll eller reparation påbörjas måste fläktarna göras spänningslösa (allpolig brytning) och fläkthjulet ha stannat. Fläktarna skall rengöras vid behov för att bibehålla kapaciteten och undvika obalans med onödiga lagerskador som följd. Fläktarnas lager är underhållsfria och ska endast bytas vid behov. Vid rengöring av fläktarna får högtryckstvätt eller starka lösningsmedel ej användas. Rengöring måste ske på ett sådant sätt att fläkthjulets balansvikter ej rubbas eller fläkthjulet skadas. Kontrollera att inga missljud hörs från fläkten. Felsökning av fläktar Kontrollera att det finns spänning till fläktarna. Bryt spänningen och kontrollera att fläkthjulet ej är blockerat. Om ingen av dessa åtgärder hjälper, kontakta din fläktleverantör. Demontering fläktar Demontera värmeväxlaren enligt beskrivning nedan. Skruva därefter bort täckplåtarna bakom värmeväxlaren. Bryt spänningen till fläktarna. Fläktarna är nu åtkomliga för demontering. Vinterväxlare Värmeväxlaren är en plattvärmeväxlare med skilda luftströmmar vilket innebär att inget överläckage sker mellan till- och frånluft. Växlaren har inga rörliga delar. Rengör växlaren vid behov genom att duscha av den med varmt vatten. Sommarväxlare Som tillbehör kan vinterväxlaren ersättas med en sommarväxlar så att ingen återvinning skall ske sommartid. Rengör växlaren vid behov genom att duscha av den med varmt vatten. 13

14 6 Drift- och skötselinstruktioner Filterlarm När texten i displayen visar FL betyder detta filterlarm. Det har nu gått inställd tid fyra månader och det är dags för översyn av filter. Översyn av filter skall ske var annan månad. Underhåll filter När de fyra första månaderna har gått, visar displayen FL. Rengör genom att dammsuga till- och frånluftsfiltren. Återställ filterlarmet genom att hålla + och knappen intryckta i tre sekunder. Filterbyten Kassettfiltren bytes en gång om året. En komplett filtersats består av två stycken kassettfilter och ett för frånluft och ett för tilluft. 14

15 Värmeåtervinningsaggregat BA-Vent 7 Garantibestämmelser Detta är ett utdrag ur våra garantibestämmelser. För fullständiga villkor, se AA VVS 09. Om anvisningarna i denna dokumentation ej följs är PHB Produkters åtagande enligt dessa bestämmelser ej bindande. På grund av den snabba utveckling förbehålles rätten till ändringar i specifikationer och detaljer. 1. För samtliga produkter som marknadsförs av PBH Produkter AB lämnas garanti för Konstruktions- fabrikations- eller materialfel under 3 år räknat från installationsdagen Under förutsättning att produkten är installerad i Sverige. 2. PBH Produkter åtar sig att under denna tid avhjälpa eventuella uppkomna fel, antingen genom reparation eller utbyte av produkten. I samband med dessa åtgärder står PBH Produkter även för transportkostnader samt övriga åtaganden enligt AA VVS Om köparen själv önskar åtgärda ett eventuellt fel skall produkten dessförinnan besiktigas av oss eller av oss utsedd person. Särskild överenskommelse ska träffas om reparation och kostnader. 4. Fel utgör, enligt fackmans bedömning, avvikelse från normal standard. Fel eller bristfällighet som uppkommit genom onormal påverkan, såväl mekanisk som miljömässig, är ej att anses som garanti. 5. Produkter ansvarar således inte om felet beror på onormala eller varierande vattenkvaliteter, som till exempel kalkhaltigt eller aggressivt vatten, elektriska spänningsvariationer eller andra störningar. 6. PBH Produkter ansvarar ej heller för fel om installations- och/eller skötselanvisningarna inte har följts. 7. Vid mottagande av produkten ska denna noga undersökas. Om fel upptäcks ska detta reklameras före användandet av produkten. I övrigt ska fel reklameras omedelbart. 8. PBH Produkter ansvarar ej för fel som inte reklamerats inom 3 år från installationsdagen. 9. PBH Produkter ansvarar ej för så kallade indirekta skador, det vill säga skada på annan egendom än produkten, personskada eller förmögenhetsskada, så som affärsförlust eller förlust på grund av driftsstopp eller dylikt. 10. PBH Produkter ansvar omfattar ej heller ersättning för eventuell ökad energiförbrukning orsakad av fel i produkten eller installationen. Därför är det viktigt att köparen fortlöpande kontrollerar energiåtgången efter installation. Om något verkar tveksamt skall, i första hand, installatören kontaktas. I övrigt gäller bestämmelserna enligt AA VVS Vid behov av översyn eller service som måste utföras av fackman, rådgör med din installatör. I första hand ansvarar han för att erforderliga justeringar blir gjorda. 12. Vid felanmälan skall installatör/återförsäljare kontaktas. De tar kontakt med PBH Produkter som då behöver uppgifter om problemets art, produktens tillverkningsnummer och installationsdatum. 15

16 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Enligt EGs Maskindirektiv 2006/42/EG EGs EMC Direktiv 2004/108/EG EGs Lågspänningsdirektiv LVD 2006/95/EG Tillverkare PBH Produkter AB Björkelundsgatan Skara Försäkrar härmed att: Produkterna Luftbehandlingsaggregatet typ BA-Vent och Mo-Vent Uppfyller de grundläggande hälso- och säkerhetskrav på konstruktion och tillverkning av maskiner och säkerhetskomponenter som ställs i rubricerade direktiv under förutsättning att de installeras i anläggning enligt medlevererad instruktion. Om ändringar görs på produkten blir denna försäkran ogiltig. Maskinerna är konstruerade och tillverkade i enlighet med följande standarder: Elsäkerhet EN ,-2 Maskinsäkerhet EN ISO EN ISO Skyddsavstånd EN ISO 13857:2008 Elektromagnetisk kompabilitet EN ,-3 Strålning (människa/maskin) EN 50366:003 Datum Signatur Bernth Andrée 16

17 PBH PRODUKTER AB TEL E-POST BJÖRKELUDSGATAN 3 Hemsida SKARA 17

18 Garantiregistrering Insändes omgående efter installation till: PBH Produkter AB Björkelundsgatan Skara Installationsdatum Produkten som är installerad Modellbeteckning Serienummer Produkten är installerad hos Namn Adress Postnummer Ort e-post Produkten är installerad av Namn Ansvarig Adress Postnummer Ort Organisationsnummer e-post Mobiltelefon Garanti: För samtliga produkter lämnas garanti för konstruktions- fabrikations- eller materialfel under 3 år räknat från installationsdagen. Se vidare Garantibestämmelser 18
