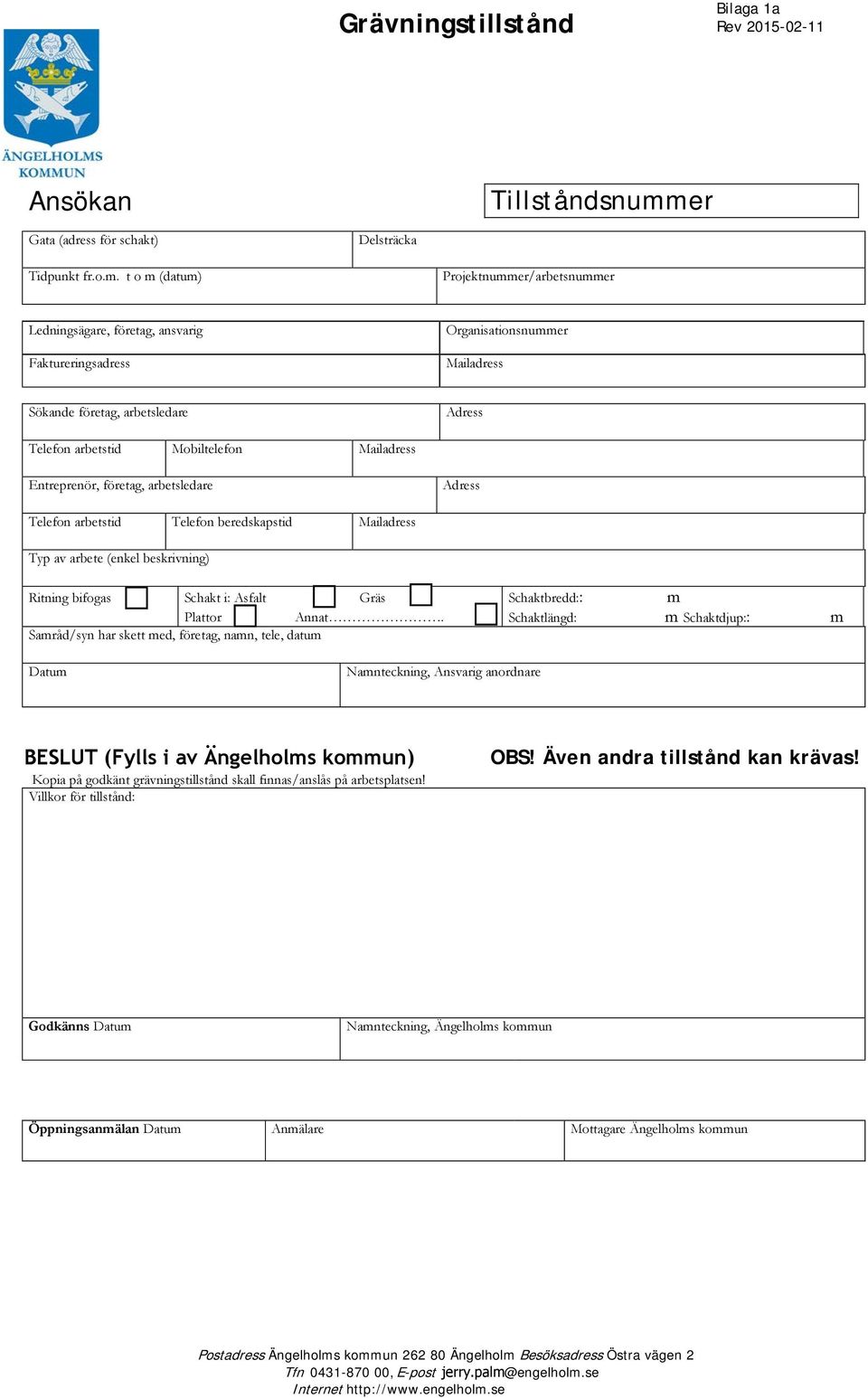

1 Bilaga 1a Rev Grävningstillstånd Ansökan Tillståndsnummer Gata (adress för schakt) Delsträcka Tidpunkt fr.o.m. t o m (datum) Projektnummer/arbetsnummer Ledningsägare, företag, ansvarig Organisationsnummer Faktureringsadress Mailadress Sökande företag, arbetsledare Adress Telefon arbetstid Mobiltelefon Mailadress Entreprenör, företag, arbetsledare Telefon arbetstid Adress Telefon beredskapstid Mailadress Typ av arbete (enkel beskrivning) Ritning bifogas Schakt i: Asfalt Gräs Plattor Annat. Samråd/syn har skett med, företag, namn, tele, datum Datum Schaktbredd:: Schaktlängd: m m Schaktdjup:: Namnteckning, Ansvarig anordnare BESLUT (Fylls i av Ängelholms kommun) OBS! Även andra tillstånd kan krävas! Kopia på godkänt grävningstillstånd skall finnas/anslås på arbetsplatsen! Villkor för tillstånd: Godkänns Datum Öppningsanmälan Datum m Namnteckning, Ängelholms kommun Anmälare Mottagare Ängelholms kommun Postadress Ängelholms kommun Ängelholm Besöksadress Östra vägen 2 Tfn , E-post jerry.palm@engelholm.se Internet

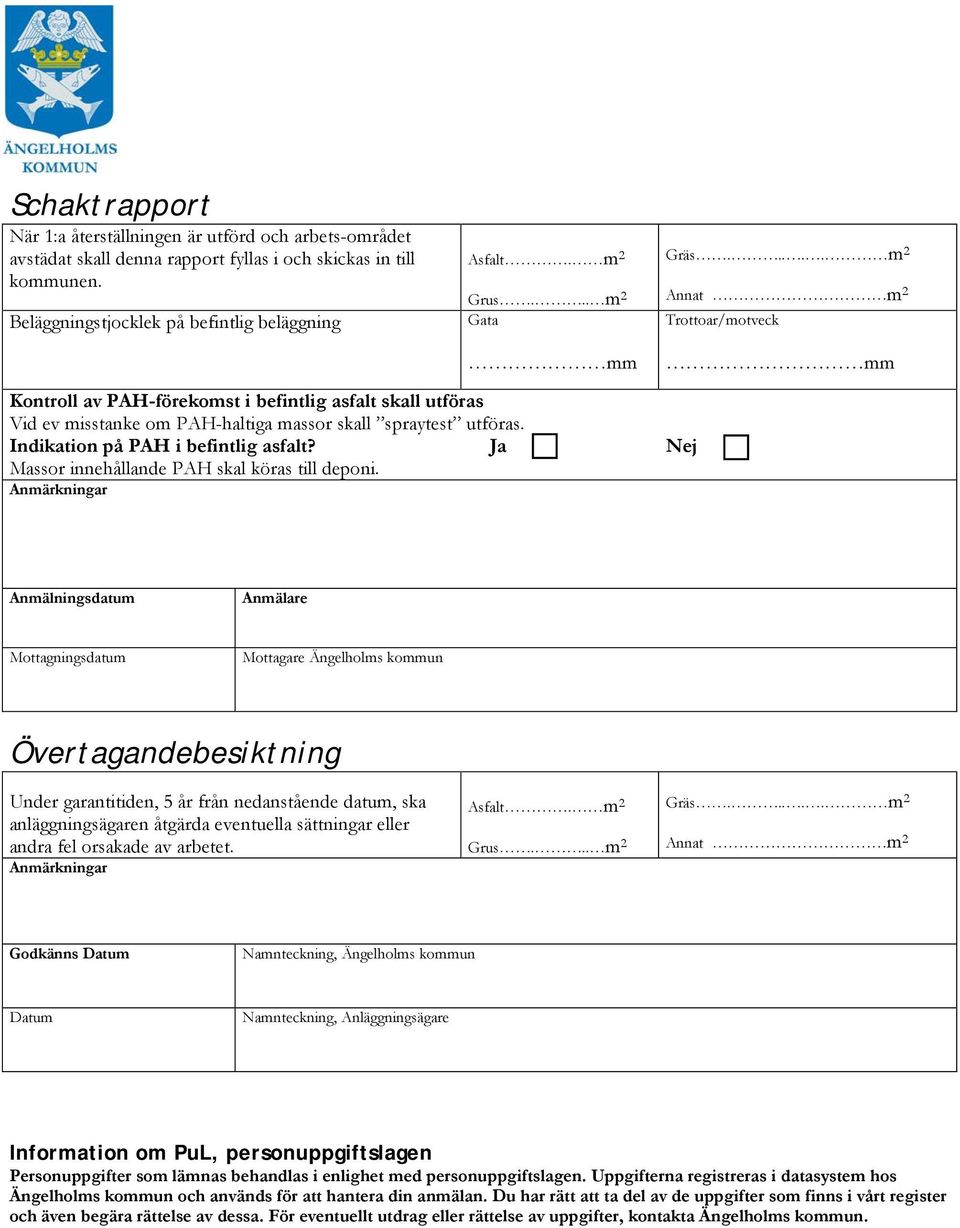

2 Schaktrapport När 1:a återställningen är utförd och arbets-området avstädat skall denna rapport fyllas i och skickas in till kommunen. Beläggningstjocklek på befintlig beläggning Asfalt. m2 Gräs..... m2 Grus... m2 Gata Annat m2 mm mm Kontroll av PAH-förekomst i befintlig asfalt skall utföras Vid ev misstanke om PAH-haltiga massor skall spraytest utföras. Indikation på PAH i befintlig asfalt? Ja Massor innehållande PAH skal köras till deponi. Trottoar/motveck Nej Anmärkningar Anmälningsdatum Anmälare Mottagningsdatum Mottagare Ängelholms kommun Övertagandebesiktning Under garantitiden, 5 år från nedanstående datum, ska anläggningsägaren åtgärda eventuella sättningar eller andra fel orsakade av arbetet. Anmärkningar Asfalt. m2 Gräs..... m2 Grus... m2 Annat m2 Godkänns Datum Namnteckning, Ängelholms kommun Datum Namnteckning, Anläggningsägare Information om PuL, personuppgiftslagen Personuppgifter som lämnas behandlas i enlighet med personuppgiftslagen. Uppgifterna registreras i datasystem hos Ängelholms kommun och används för att hantera din anmälan. Du har rätt att ta del av de uppgifter som finns i vårt register och även begära rättelse av dessa. För eventuellt utdrag eller rättelse av uppgifter, kontakta Ängelholms kommun.

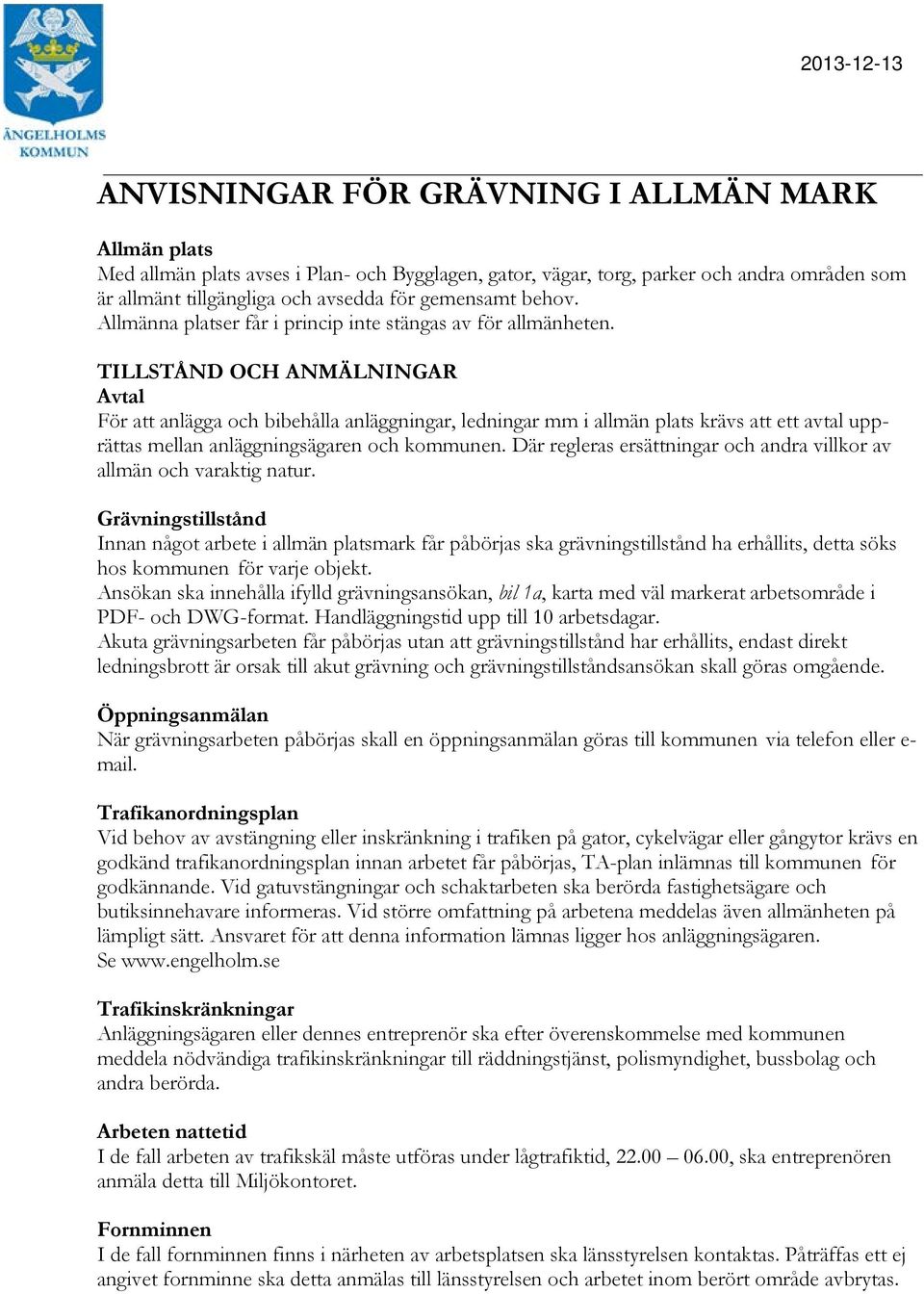

3 ANVISNINGAR FÖR GRÄVNING I ALLMÄN MARK Allmän plats Med allmän plats avses i Plan- och Bygglagen, gator, vägar, torg, parker och andra områden som är allmänt tillgängliga och avsedda för gemensamt behov. Allmänna platser får i princip inte stängas av för allmänheten. TILLSTÅND OCH ANMÄLNINGAR Avtal För att anlägga och bibehålla anläggningar, ledningar mm i allmän plats krävs att ett avtal upprättas mellan anläggningsägaren och kommunen. Där regleras ersättningar och andra villkor av allmän och varaktig natur. Grävningstillstånd Innan något arbete i allmän platsmark får påbörjas ska grävningstillstånd ha erhållits, detta söks hos kommunen för varje objekt. Ansökan ska innehålla ifylld grävningsansökan, bil 1a, karta med väl markerat arbetsområde i PDF- och DWG-format. Handläggningstid upp till 10 arbetsdagar. Akuta grävningsarbeten får påbörjas utan att grävningstillstånd har erhållits, endast direkt ledningsbrott är orsak till akut grävning och grävningstillståndsansökan skall göras omgående. Öppningsanmälan När grävningsarbeten påbörjas skall en öppningsanmälan göras till kommunen via telefon eller . Trafikanordningsplan Vid behov av avstängning eller inskränkning i trafiken på gator, cykelvägar eller gångytor krävs en godkänd trafikanordningsplan innan arbetet får påbörjas, TA-plan inlämnas till kommunen för godkännande. Vid gatuvstängningar och schaktarbeten ska berörda fastighetsägare och butiksinnehavare informeras. Vid större omfattning på arbetena meddelas även allmänheten på lämpligt sätt. Ansvaret för att denna information lämnas ligger hos anläggningsägaren. Se Trafikinskränkningar Anläggningsägaren eller dennes entreprenör ska efter överenskommelse med kommunen meddela nödvändiga trafikinskränkningar till räddningstjänst, polismyndighet, bussbolag och andra berörda. Arbeten nattetid I de fall arbeten av trafikskäl måste utföras under lågtrafiktid, , ska entreprenören anmäla detta till Miljökontoret. Fornminnen I de fall fornminnen finns i närheten av arbetsplatsen ska länsstyrelsen kontaktas. Påträffas ett ej angivet fornminne ska detta anmälas till länsstyrelsen och arbetet inom berört område avbrytas.

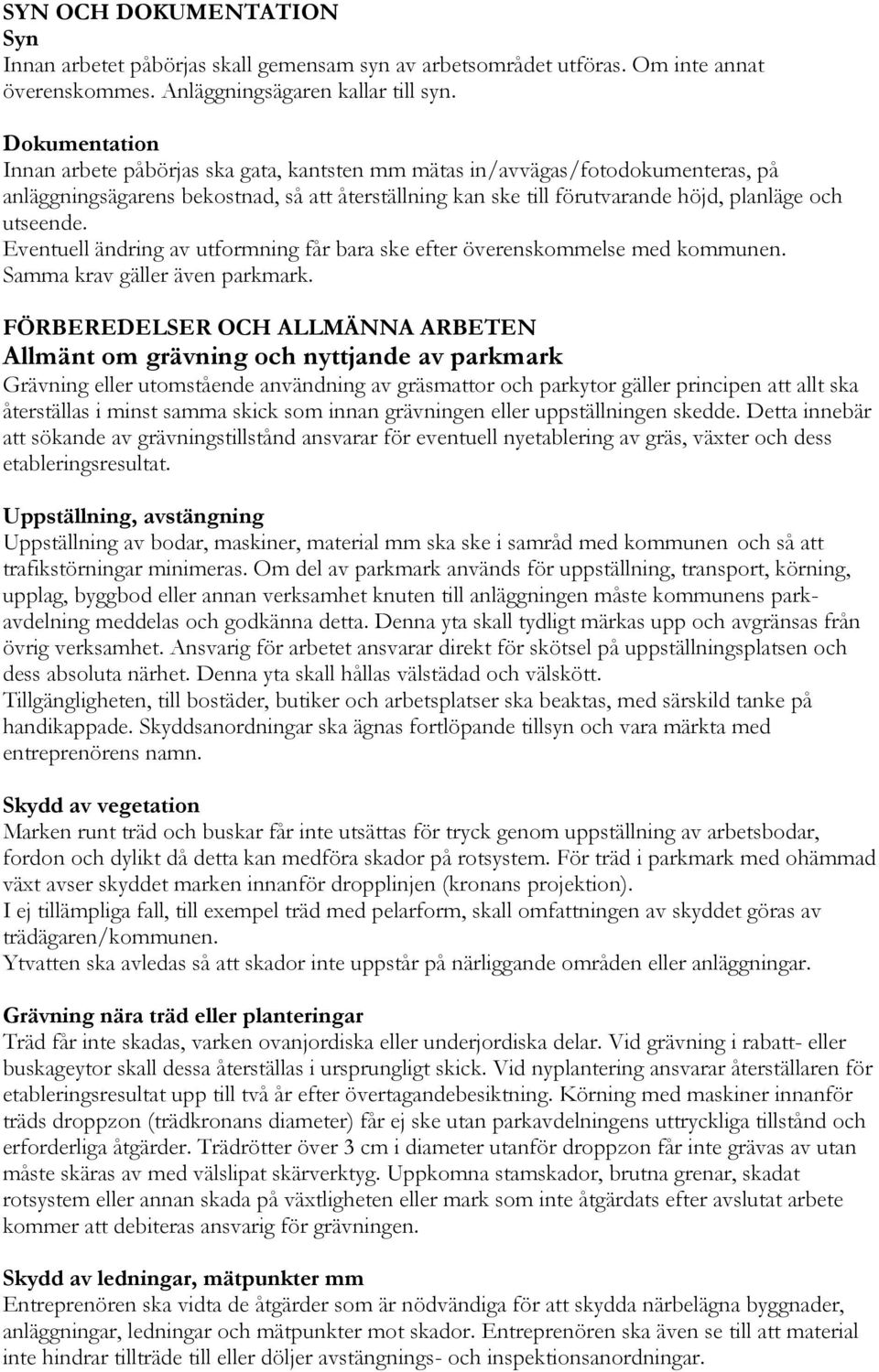

4 SYN OCH DOKUMENTATION Syn Innan arbetet påbörjas skall gemensam syn av arbetsområdet utföras. Om inte annat överenskommes. Anläggningsägaren kallar till syn. Dokumentation Innan arbete påbörjas ska gata, kantsten mm mätas in/avvägas/fotodokumenteras, på anläggningsägarens bekostnad, så att återställning kan ske till förutvarande höjd, planläge och utseende. Eventuell ändring av utformning får bara ske efter överenskommelse med kommunen. Samma krav gäller även parkmark. FÖRBEREDELSER OCH ALLMÄNNA ARBETEN Allmänt om grävning och nyttjande av parkmark Grävning eller utomstående användning av gräsmattor och parkytor gäller principen att allt ska återställas i minst samma skick som innan grävningen eller uppställningen skedde. Detta innebär att sökande av grävningstillstånd ansvarar för eventuell nyetablering av gräs, växter och dess etableringsresultat. Uppställning, avstängning Uppställning av bodar, maskiner, material mm ska ske i samråd med kommunen och så att trafikstörningar minimeras. Om del av parkmark används för uppställning, transport, körning, upplag, byggbod eller annan verksamhet knuten till anläggningen måste kommunens parkavdelning meddelas och godkänna detta. Denna yta skall tydligt märkas upp och avgränsas från övrig verksamhet. Ansvarig för arbetet ansvarar direkt för skötsel på uppställningsplatsen och dess absoluta närhet. Denna yta skall hållas välstädad och välskött. Tillgängligheten, till bostäder, butiker och arbetsplatser ska beaktas, med särskild tanke på handikappade. Skyddsanordningar ska ägnas fortlöpande tillsyn och vara märkta med entreprenörens namn. Skydd av vegetation Marken runt träd och buskar får inte utsättas för tryck genom uppställning av arbetsbodar, fordon och dylikt då detta kan medföra skador på rotsystem. För träd i parkmark med ohämmad växt avser skyddet marken innanför dropplinjen (kronans projektion). I ej tillämpliga fall, till exempel träd med pelarform, skall omfattningen av skyddet göras av trädägaren/kommunen. Ytvatten ska avledas så att skador inte uppstår på närliggande områden eller anläggningar. Grävning nära träd eller planteringar Träd får inte skadas, varken ovanjordiska eller underjordiska delar. Vid grävning i rabatt- eller buskageytor skall dessa återställas i ursprungligt skick. Vid nyplantering ansvarar återställaren för etableringsresultat upp till två år efter övertagandebesiktning. Körning med maskiner innanför träds droppzon (trädkronans diameter) får ej ske utan parkavdelningens uttryckliga tillstånd och erforderliga åtgärder. Trädrötter över 3 cm i diameter utanför droppzon får inte grävas av utan måste skäras av med välslipat skärverktyg. Uppkomna stamskador, brutna grenar, skadat rotsystem eller annan skada på växtligheten eller mark som inte åtgärdats efter avslutat arbete kommer att debiteras ansvarig för grävningen. Skydd av ledningar, mätpunkter mm Entreprenören ska vidta de åtgärder som är nödvändiga för att skydda närbelägna byggnader, anläggningar, ledningar och mätpunkter mot skador. Entreprenören ska även se till att material inte hindrar tillträde till eller döljer avstängnings- och inspektionsanordningar.

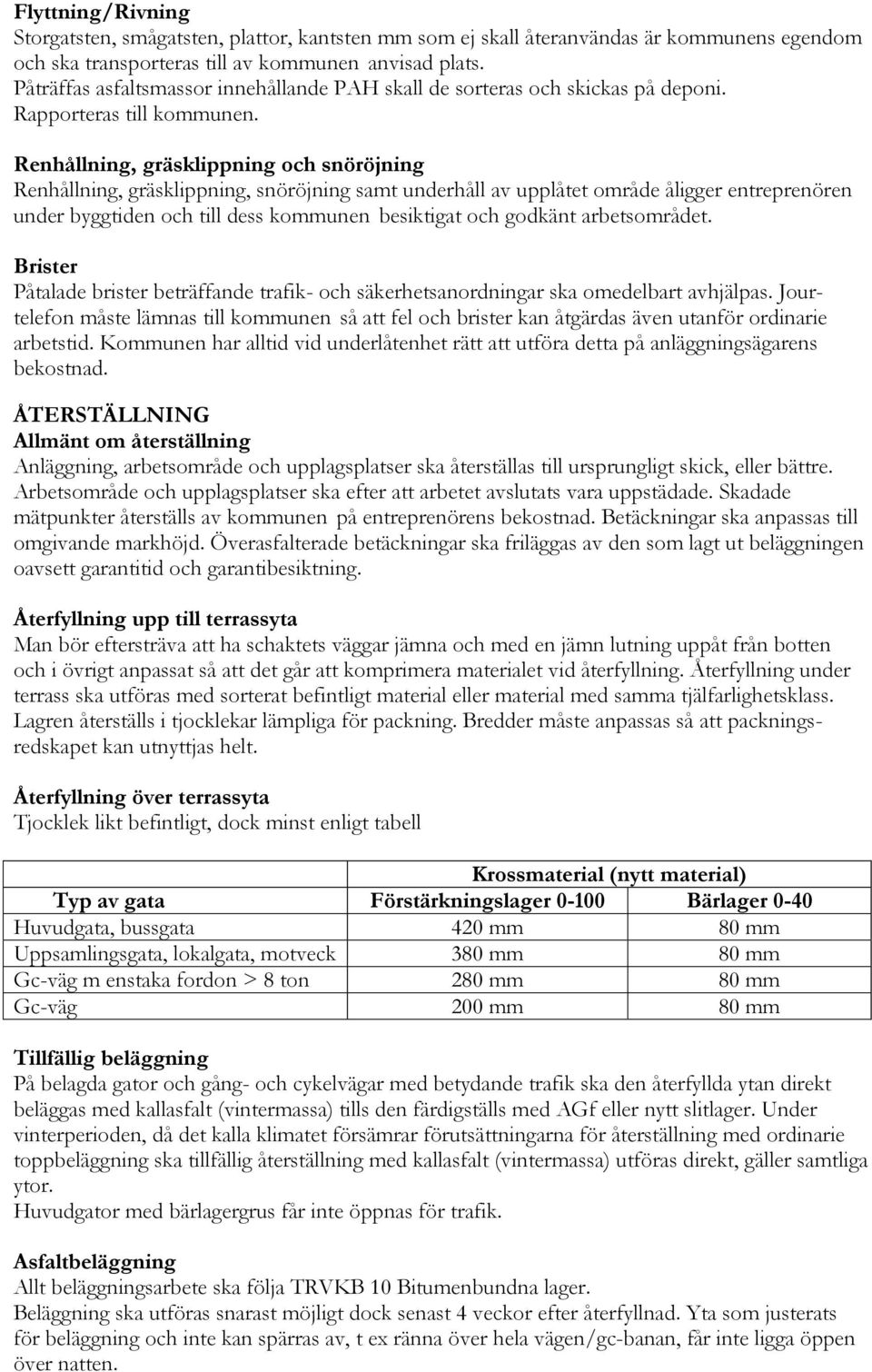

5 Flyttning/Rivning Storgatsten, smågatsten, plattor, kantsten mm som ej skall återanvändas är kommunens egendom och ska transporteras till av kommunen anvisad plats. Påträffas asfaltsmassor innehållande PAH skall de sorteras och skickas på deponi. Rapporteras till kommunen. Renhållning, gräsklippning och snöröjning Renhållning, gräsklippning, snöröjning samt underhåll av upplåtet område åligger entreprenören under byggtiden och till dess kommunen besiktigat och godkänt arbetsområdet. Brister Påtalade brister beträffande trafik- och säkerhetsanordningar ska omedelbart avhjälpas. Jourtelefon måste lämnas till kommunen så att fel och brister kan åtgärdas även utanför ordinarie arbetstid. Kommunen har alltid vid underlåtenhet rätt att utföra detta på anläggningsägarens bekostnad. ÅTERSTÄLLNING Allmänt om återställning Anläggning, arbetsområde och upplagsplatser ska återställas till ursprungligt skick, eller bättre. Arbetsområde och upplagsplatser ska efter att arbetet avslutats vara uppstädade. Skadade mätpunkter återställs av kommunen på entreprenörens bekostnad. Betäckningar ska anpassas till omgivande markhöjd. Överasfalterade betäckningar ska friläggas av den som lagt ut beläggningen oavsett garantitid och garantibesiktning. Återfyllning upp till terrassyta Man bör eftersträva att ha schaktets väggar jämna och med en jämn lutning uppåt från botten och i övrigt anpassat så att det går att komprimera materialet vid återfyllning. Återfyllning under terrass ska utföras med sorterat befintligt material eller material med samma tjälfarlighetsklass. Lagren återställs i tjocklekar lämpliga för packning. Bredder måste anpassas så att packningsredskapet kan utnyttjas helt. Återfyllning över terrassyta Tjocklek likt befintligt, dock minst enligt tabell Typ av gata Huvudgata, bussgata Uppsamlingsgata, lokalgata, motveck Gc-väg m enstaka fordon > 8 ton Gc-väg Krossmaterial (nytt material) Förstärkningslager Bärlager mm 80 mm 380 mm 80 mm 280 mm 80 mm 200 mm 80 mm Tillfällig beläggning På belagda gator och gång- och cykelvägar med betydande trafik ska den återfyllda ytan direkt beläggas med kallasfalt (vintermassa) tills den färdigställs med AGf eller nytt slitlager. Under vinterperioden, då det kalla klimatet försämrar förutsättningarna för återställning med ordinarie toppbeläggning ska tillfällig återställning med kallasfalt (vintermassa) utföras direkt, gäller samtliga ytor. Huvudgator med bärlagergrus får inte öppnas för trafik. Asfaltbeläggning Allt beläggningsarbete ska följa TRVKB 10 Bitumenbundna lager. Beläggning ska utföras snarast möjligt dock senast 4 veckor efter återfyllnad. Yta som justerats för beläggning och inte kan spärras av, t ex ränna över hela vägen/gc-banan, får inte ligga öppen över natten.

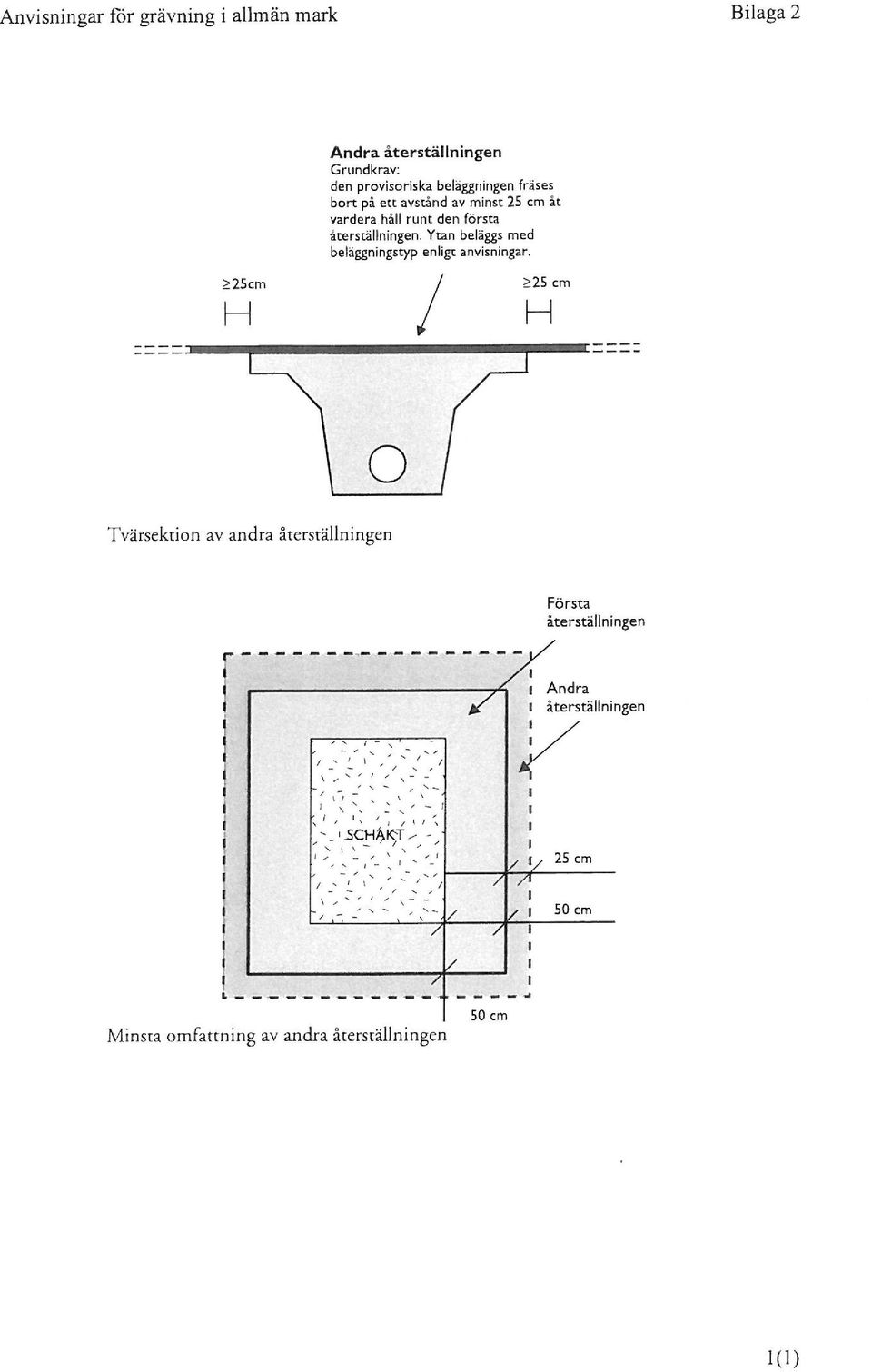

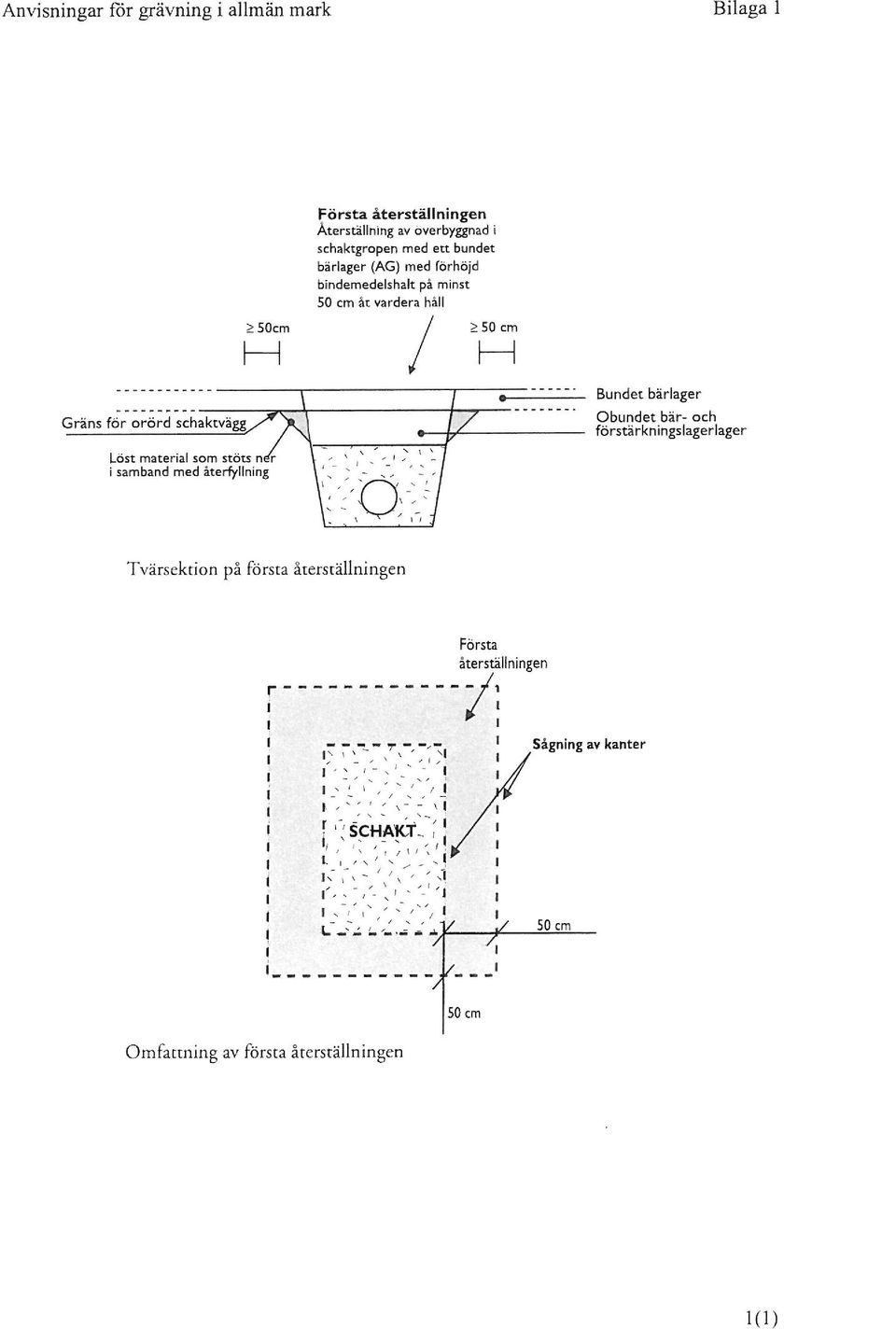

6 För att undvika sättningar och sekundära skador på körbanor med asfaltbeläggningar ska återställningen generellt göras i två etapper, d v s en första återställning och en andra återställning. Första återställningen Utförs av anläggningsägaren. Utförs omedelbart efter återfyllningen och innan avstängningarna tagits bort. Den befintliga beläggningen tas bort till ett avstånd av minst 0,5 m från orörd schaktvägg. Befintlig beläggningsyta sågas. Linjen skall vara rak och sågas igenom samtliga asfaltslager. Sågade spår skall förseglas. Befintlig sågad asfaltskant ska klistras innan ytan belägges med asfaltbundet grus med förhöjd bindemedelshalt (AGf) ända upp till ytan. Kanterna ska vara raka och ytorna rektangulära, se bilaga 1. Efter utförd asfaltering skall skarvarna förseglas med bitumenemulsion. Sandas av vid behov. Uppmätning görs och schaktrapport ifylls av anläggningsägaren och skickas in till kommunen. Uppmätningen kommer att ligga till grund för fakturering av fräsnings och toppnings-arbeten, se nedan, samt ersättning för I-kostnader och FU-ersättning, se bilaga 2, Beräkningsmodell för återställningsarbeten, I-kostnader och FU-ersättning, och bilaga 2a I-FU-kostnader Eventuella betäckningar ersätts separat enligt kommunens entreprenörs á-prislista. Kommunen tar över objektet och garantitiden börjar gälla. Under garantitiden, normalt fem år, ska anläggningsägaren åtgärda eventuella sättningar eller andra fel orsakade av arbetet. Tjocklek lika befintligt, dock minst enligt tabell. Typ av gata Huvudgata, bussgator Uppsamlingsgata, lokalgata Motveck (bef beläggning ca 8 cm, 2-lager) Återställning mm AGf B70/ mm AGf B70/ mm AG B70/100 * Återställning 2 40 mm ABT/ABS B70/ mm ABT B70/ mm ABT B70/100 * Motveck (bef beläggning ca 4 cm) 40 mm ABT B70/100 Gc-vägar 40 mm ABT B70/100 Gångbana 35 mm ABT B160/220 Gångbana grusad 30 m gångbanegrus 0-10 *På motveck läggs båda återställningarna i samma skede. Andra återställningen Utförs av kommunen på anläggningsägarens bekostnad. Utförs minst 1 år men högst 2 år efter 1:a återställningen, eller i samband med annat av kommunens planerade arbete. Vid den andra återställningen ska AG-lagret fräsas bort till det djup toppen ska läggas. Grundkravet är att återställningen omfattar hela den återställda ytan inklusive ett område runt detta på minst 0,25 m åt vartdera håll, se bilaga 2. Ytan belägges med asfalttyp likt befintlig enligt tabell. Klistring av AG och frästa kanter ska göras. Efter utförd asfaltering ska skarvarna förseglas med bitumenemulsion. Sandas av vid behov. Övrigt om återställningar i belagda ytor Beläggningskanter ska vara raka och formen rektangulär, korsningar vinkelräta och längsgående skarvar parallella med körbanan. Beläggningskanten ska förskjutas en tredjedel av schaktdjupet dock minst 0,5 m från orörd schaktvägg. Raka och rena asfaltkanter ska klistras noggrant innan beläggning utförs. Efter utförd asfaltering förseglas skarvarna med bitumenemulsion. Sandas av vid behov Gångbanor och refuger <1,5 m: Lägg hela bredden Gångbanor och refuger >1,5 m: Om schakten, (inkl. skärning/sågning 0,5 m från schaktkant), överstiger halva bredden, skall hela bredden läggas Om det finns gamla lagningar: Såga upp så det inte blir två lagningar närmre varandra än 60 cm.

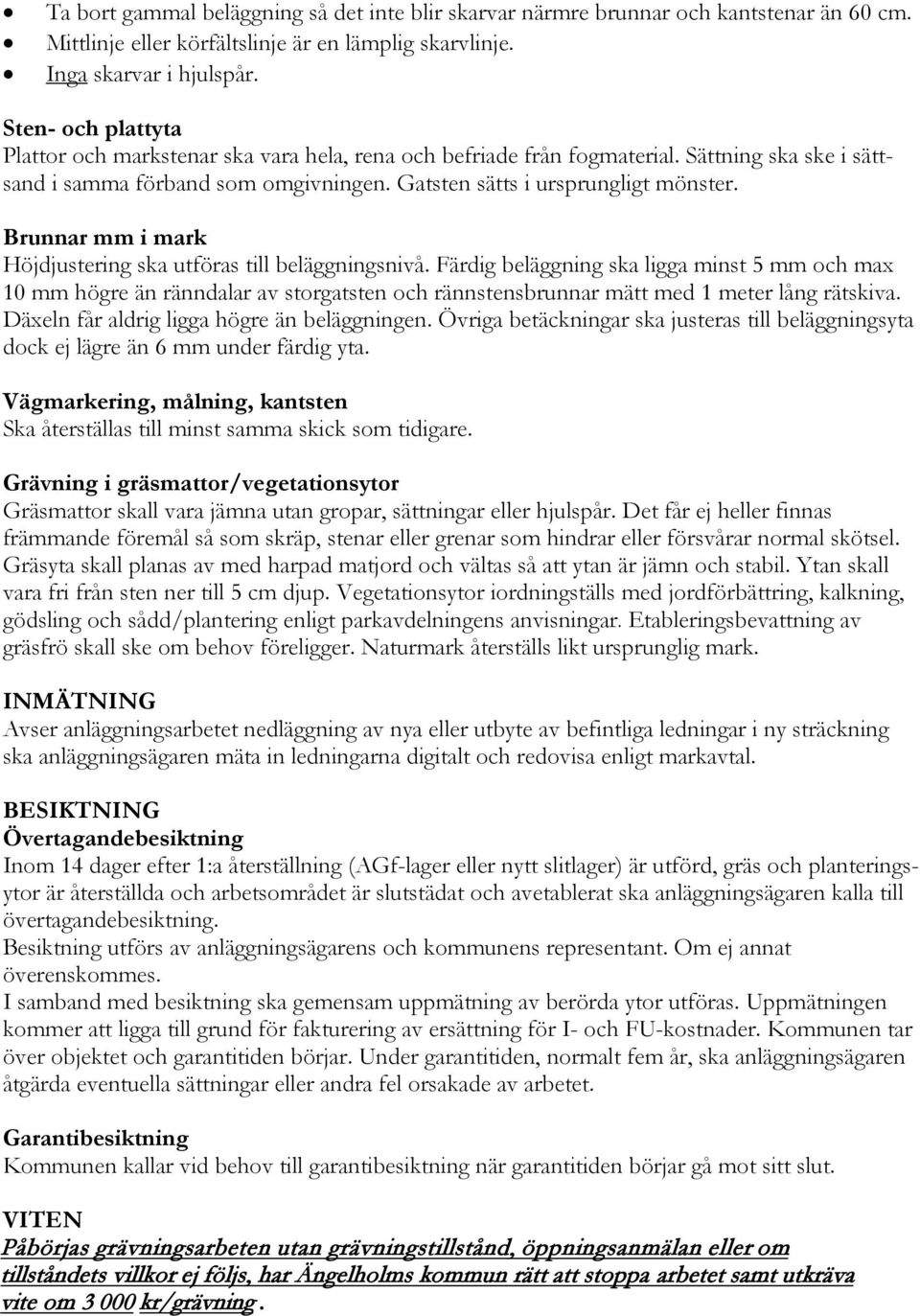

7 Ta bort gammal beläggning så det inte blir skarvar närmre brunnar och kantstenar än 60 cm. Mittlinje eller körfältslinje är en lämplig skarvlinje. Inga skarvar i hjulspår. Sten- och plattyta Plattor och markstenar ska vara hela, rena och befriade från fogmaterial. Sättning ska ske i sättsand i samma förband som omgivningen. Gatsten sätts i ursprungligt mönster. Brunnar mm i mark Höjdjustering ska utföras till beläggningsnivå. Färdig beläggning ska ligga minst 5 mm och max 10 mm högre än ränndalar av storgatsten och rännstensbrunnar mätt med 1 meter lång rätskiva. Däxeln får aldrig ligga högre än beläggningen. Övriga betäckningar ska justeras till beläggningsyta dock ej lägre än 6 mm under färdig yta. Vägmarkering, målning, kantsten Ska återställas till minst samma skick som tidigare. Grävning i gräsmattor/vegetationsytor Gräsmattor skall vara jämna utan gropar, sättningar eller hjulspår. Det får ej heller finnas främmande föremål så som skräp, stenar eller grenar som hindrar eller försvårar normal skötsel. Gräsyta skall planas av med harpad matjord och vältas så att ytan är jämn och stabil. Ytan skall vara fri från sten ner till 5 cm djup. Vegetationsytor iordningställs med jordförbättring, kalkning, gödsling och sådd/plantering enligt parkavdelningens anvisningar. Etableringsbevattning av gräsfrö skall ske om behov föreligger. Naturmark återställs likt ursprunglig mark. INMÄTNING Avser anläggningsarbetet nedläggning av nya eller utbyte av befintliga ledningar i ny sträckning ska anläggningsägaren mäta in ledningarna digitalt och redovisa enligt markavtal. BESIKTNING Övertagandebesiktning Inom 14 dager efter 1:a återställning (AGf-lager eller nytt slitlager) är utförd, gräs och planteringsytor är återställda och arbetsområdet är slutstädat och avetablerat ska anläggningsägaren kalla till övertagandebesiktning. Besiktning utförs av anläggningsägarens och kommunens representant. Om ej annat överenskommes. I samband med besiktning ska gemensam uppmätning av berörda ytor utföras. Uppmätningen kommer att ligga till grund för fakturering av ersättning för I- och FU-kostnader. Kommunen tar över objektet och garantitiden börjar. Under garantitiden, normalt fem år, ska anläggningsägaren åtgärda eventuella sättningar eller andra fel orsakade av arbetet. Garantibesiktning Kommunen kallar vid behov till garantibesiktning när garantitiden börjar gå mot sitt slut. VITEN Påbörjas grävningsarbeten utan grävningstillstånd, öppningsanmälan eller om tillståndets villkor ej följs, har Ängelholms kommun rätt att stoppa arbetet samt utkräva vite om kr/grävning.
