Driftinstruktioner Arbrå

Transkript

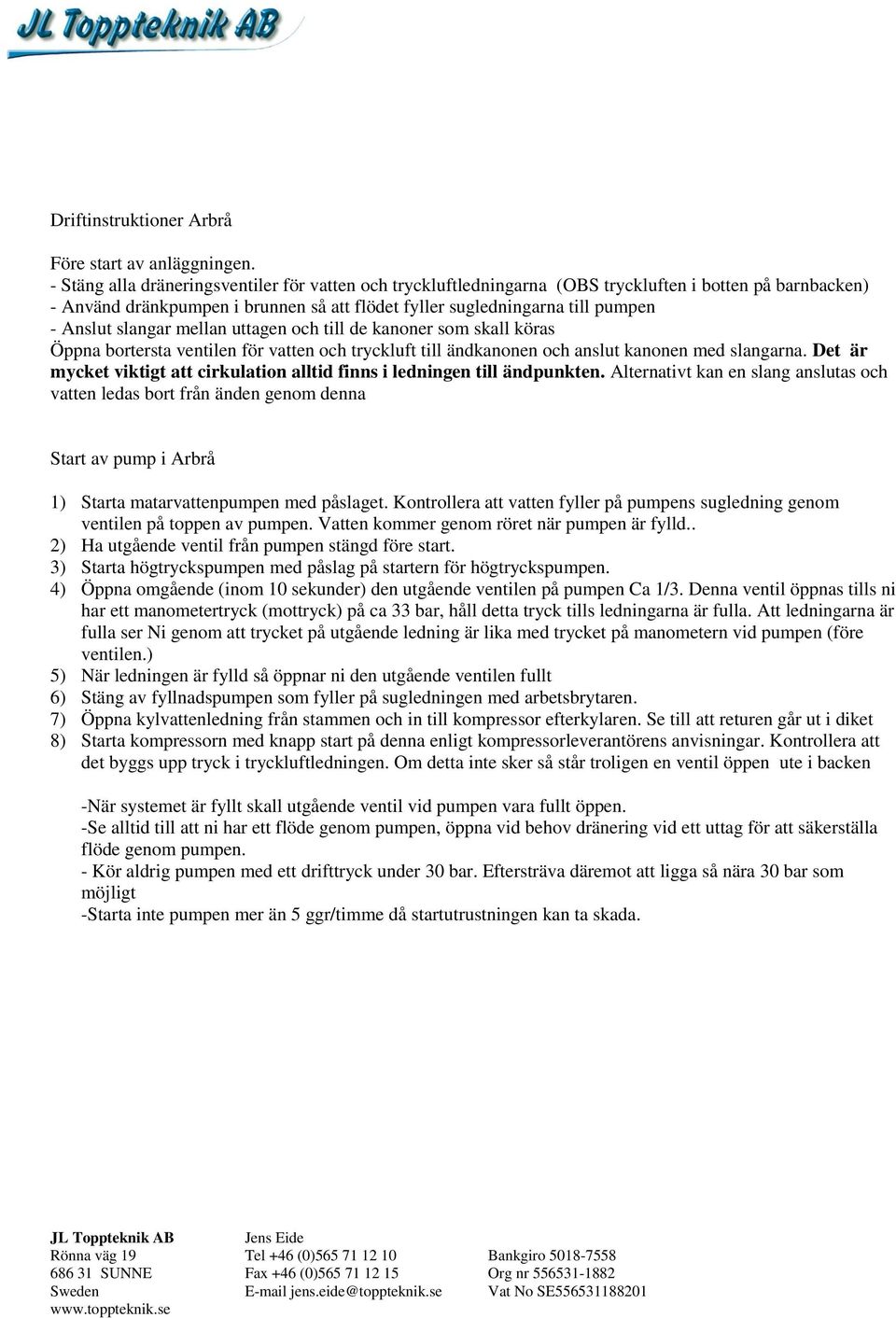

1 Driftinstruktioner Arbrå Före start av anläggningen. - Stäng alla dräneringsventiler för vatten och tryckluftledningarna (OBS tryckluften i botten på barnbacken) - Använd dränkpumpen i brunnen så att flödet fyller sugledningarna till pumpen - Anslut slangar mellan uttagen och till de kanoner som skall köras Öppna bortersta ventilen för vatten och tryckluft till ändkanonen och anslut kanonen med slangarna. Det är mycket viktigt att cirkulation alltid finns i ledningen till ändpunkten. Alternativt kan en slang anslutas och vatten ledas bort från änden genom denna Start av pump i Arbrå 1) Starta matarvattenpumpen med påslaget. Kontrollera att vatten fyller på pumpens sugledning genom ventilen på toppen av pumpen. Vatten kommer genom röret när pumpen är fylld.. 2) Ha utgående ventil från pumpen stängd före start. 3) Starta högtryckspumpen med påslag på startern för högtryckspumpen. 4) Öppna omgående (inom 10 sekunder) den utgående ventilen på pumpen Ca 1/3. Denna ventil öppnas tills ni har ett manometertryck (mottryck) på ca 33 bar, håll detta tryck tills ledningarna är fulla. Att ledningarna är fulla ser Ni genom att trycket på utgående ledning är lika med trycket på manometern vid pumpen (före ventilen.) 5) När ledningen är fylld så öppnar ni den utgående ventilen fullt 6) Stäng av fyllnadspumpen som fyller på sugledningen med arbetsbrytaren. 7) Öppna kylvattenledning från stammen och in till kompressor efterkylaren. Se till att returen går ut i diket 8) Starta kompressorn med knapp start på denna enligt kompressorleverantörens anvisningar. Kontrollera att det byggs upp tryck i tryckluftledningen. Om detta inte sker så står troligen en ventil öppen ute i backen -När systemet är fyllt skall utgående ventil vid pumpen vara fullt öppen. -Se alltid till att ni har ett flöde genom pumpen, öppna vid behov dränering vid ett uttag för att säkerställa flöde genom pumpen. - Kör aldrig pumpen med ett drifttryck under 30 bar. Eftersträva däremot att ligga så nära 30 bar som möjligt -Starta inte pumpen mer än 5 ggr/timme då startutrustningen kan ta skada.

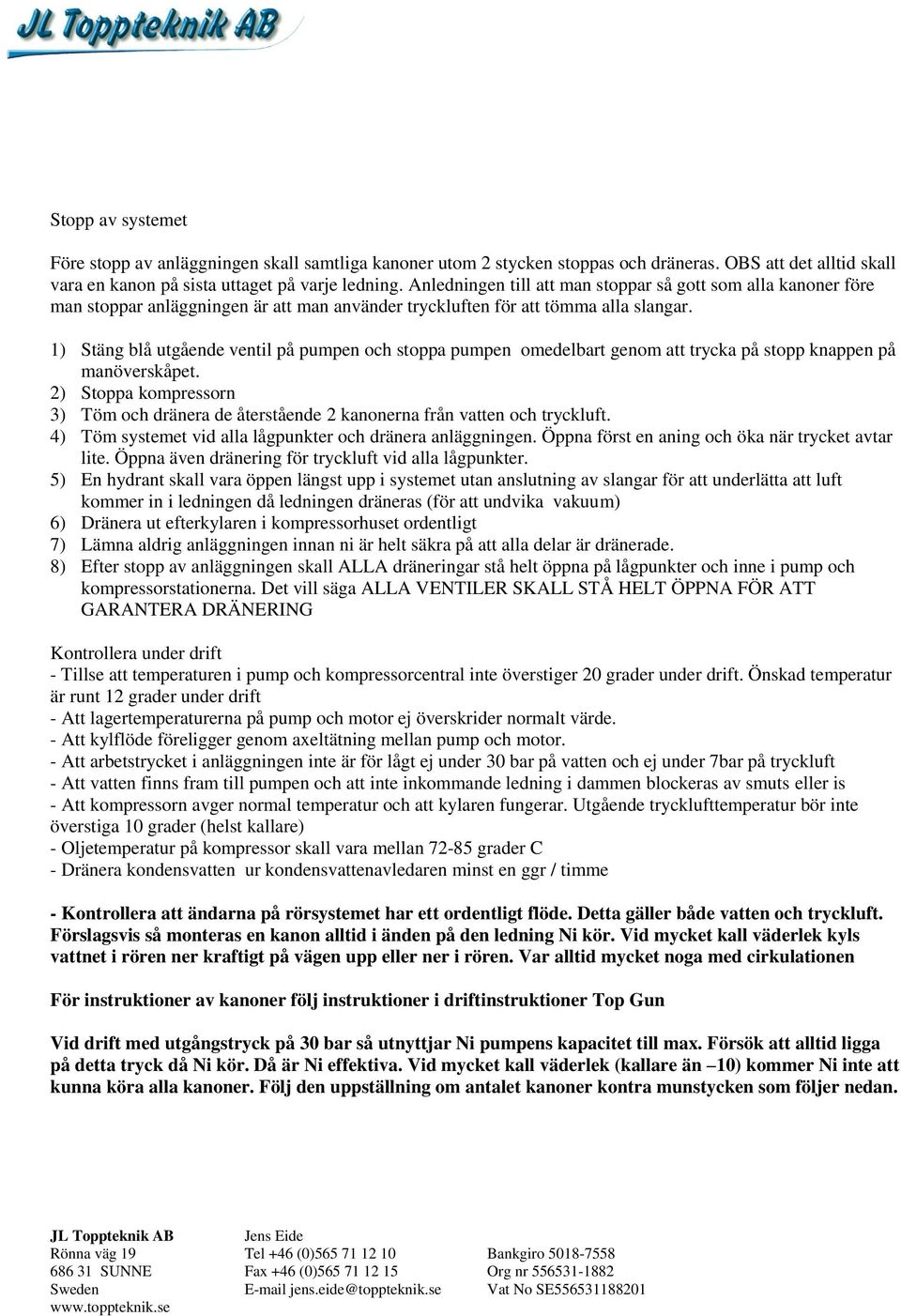

2 Stopp av systemet Före stopp av anläggningen skall samtliga kanoner utom 2 stycken stoppas och dräneras. OBS att det alltid skall vara en kanon på sista uttaget på varje ledning. Anledningen till att man stoppar så gott som alla kanoner före man stoppar anläggningen är att man använder tryckluften för att tömma alla slangar. 1) Stäng blå utgående ventil på pumpen och stoppa pumpen omedelbart genom att trycka på stopp knappen på manöverskåpet. 2) Stoppa kompressorn 3) Töm och dränera de återstående 2 kanonerna från vatten och tryckluft. 4) Töm systemet vid alla lågpunkter och dränera anläggningen. Öppna först en aning och öka när trycket avtar lite. Öppna även dränering för tryckluft vid alla lågpunkter. 5) En hydrant skall vara öppen längst upp i systemet utan anslutning av slangar för att underlätta att luft kommer in i ledningen då ledningen dräneras (för att undvika vakuum) 6) Dränera ut efterkylaren i kompressorhuset ordentligt 7) Lämna aldrig anläggningen innan ni är helt säkra på att alla delar är dränerade. 8) Efter stopp av anläggningen skall ALLA dräneringar stå helt öppna på lågpunkter och inne i pump och kompressorstationerna. Det vill säga ALLA VENTILER SKALL STÅ HELT ÖPPNA FÖR ATT GARANTERA DRÄNERING Kontrollera under drift - Tillse att temperaturen i pump och kompressorcentral inte överstiger 20 grader under drift. Önskad temperatur är runt 12 grader under drift - Att lagertemperaturerna på pump och motor ej överskrider normalt värde. - Att kylflöde föreligger genom axeltätning mellan pump och motor. - Att arbetstrycket i anläggningen inte är för lågt ej under 30 bar på vatten och ej under 7bar på tryckluft - Att vatten finns fram till pumpen och att inte inkommande ledning i dammen blockeras av smuts eller is - Att kompressorn avger normal temperatur och att kylaren fungerar. Utgående trycklufttemperatur bör inte överstiga 10 grader (helst kallare) - Oljetemperatur på kompressor skall vara mellan grader C - Dränera kondensvatten ur kondensvattenavledaren minst en ggr / timme - Kontrollera att ändarna på rörsystemet har ett ordentligt flöde. Detta gäller både vatten och tryckluft. Förslagsvis så monteras en kanon alltid i änden på den ledning Ni kör. Vid mycket kall väderlek kyls vattnet i rören ner kraftigt på vägen upp eller ner i rören. Var alltid mycket noga med cirkulationen För instruktioner av kanoner följ instruktioner i driftinstruktioner Top Gun Vid drift med utgångstryck på 30 bar så utnyttjar Ni pumpens kapacitet till max. Försök att alltid ligga på detta tryck då Ni kör. Då är Ni effektiva. Vid mycket kall väderlek (kallare än 10) kommer Ni inte att kunna köra alla kanoner. Följ den uppställning om antalet kanoner kontra munstycken som följer nedan.

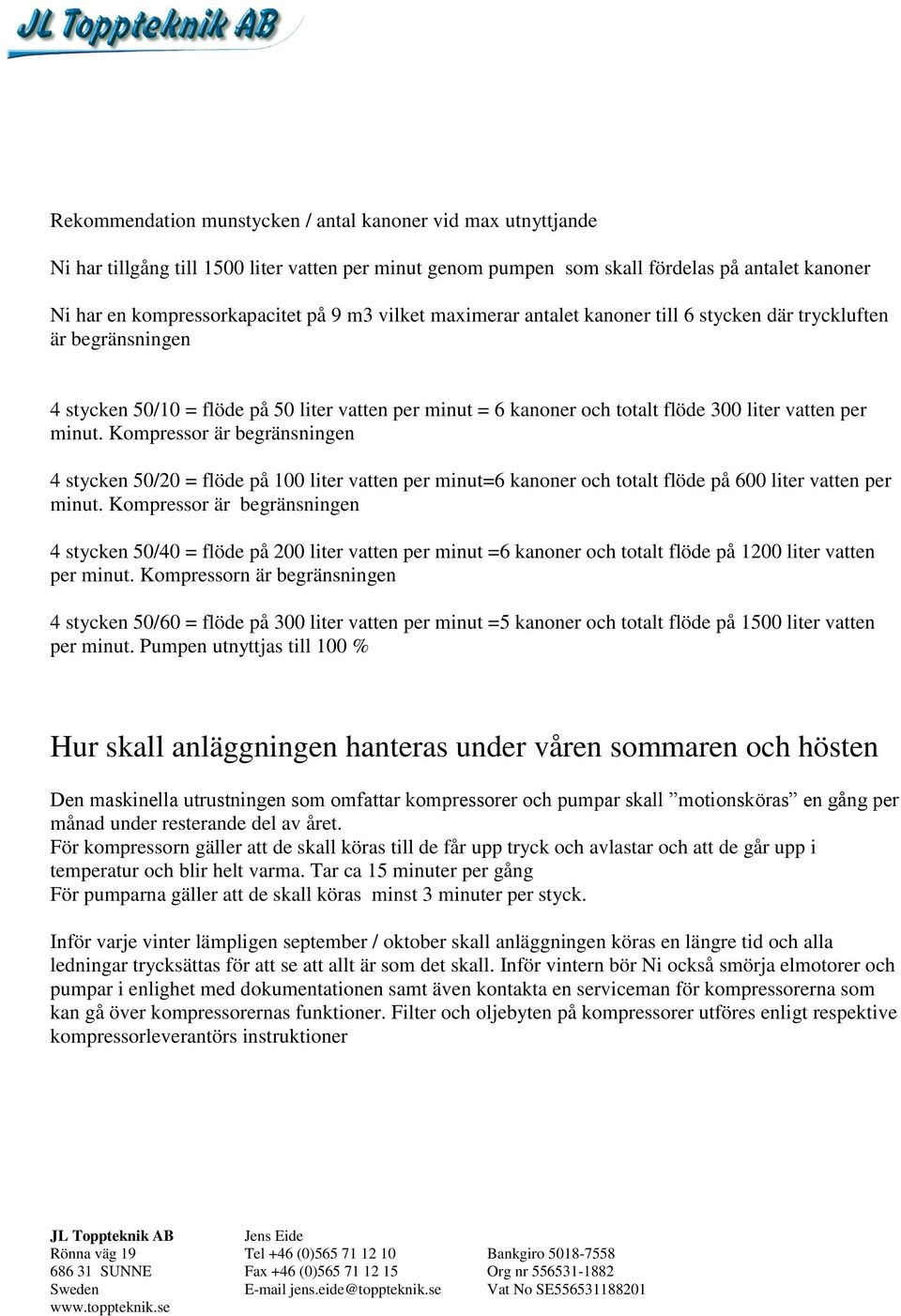

3 Rekommendation munstycken / antal kanoner vid max utnyttjande Ni har tillgång till 1500 liter vatten per minut genom pumpen som skall fördelas på antalet kanoner Ni har en kompressorkapacitet på 9 m3 vilket maximerar antalet kanoner till 6 stycken där tryckluften är begränsningen 4 stycken 50/10 = flöde på 50 liter vatten per minut = 6 kanoner och totalt flöde 300 liter vatten per minut. Kompressor är begränsningen 4 stycken 50/20 = flöde på 100 liter vatten per minut=6 kanoner och totalt flöde på 600 liter vatten per minut. Kompressor är begränsningen 4 stycken 50/40 = flöde på 200 liter vatten per minut =6 kanoner och totalt flöde på 1200 liter vatten per minut. Kompressorn är begränsningen 4 stycken 50/60 = flöde på 300 liter vatten per minut =5 kanoner och totalt flöde på 1500 liter vatten per minut. Pumpen utnyttjas till 100 % Hur skall anläggningen hanteras under våren sommaren och hösten Den maskinella utrustningen som omfattar kompressorer och pumpar skall motionsköras en gång per månad under resterande del av året. För kompressorn gäller att de skall köras till de får upp tryck och avlastar och att de går upp i temperatur och blir helt varma. Tar ca 15 minuter per gång För pumparna gäller att de skall köras minst 3 minuter per styck. Inför varje vinter lämpligen september / oktober skall anläggningen köras en längre tid och alla ledningar trycksättas för att se att allt är som det skall. Inför vintern bör Ni också smörja elmotorer och pumpar i enlighet med dokumentationen samt även kontakta en serviceman för kompressorerna som kan gå över kompressorernas funktioner. Filter och oljebyten på kompressorer utföres enligt respektive kompressorleverantörs instruktioner

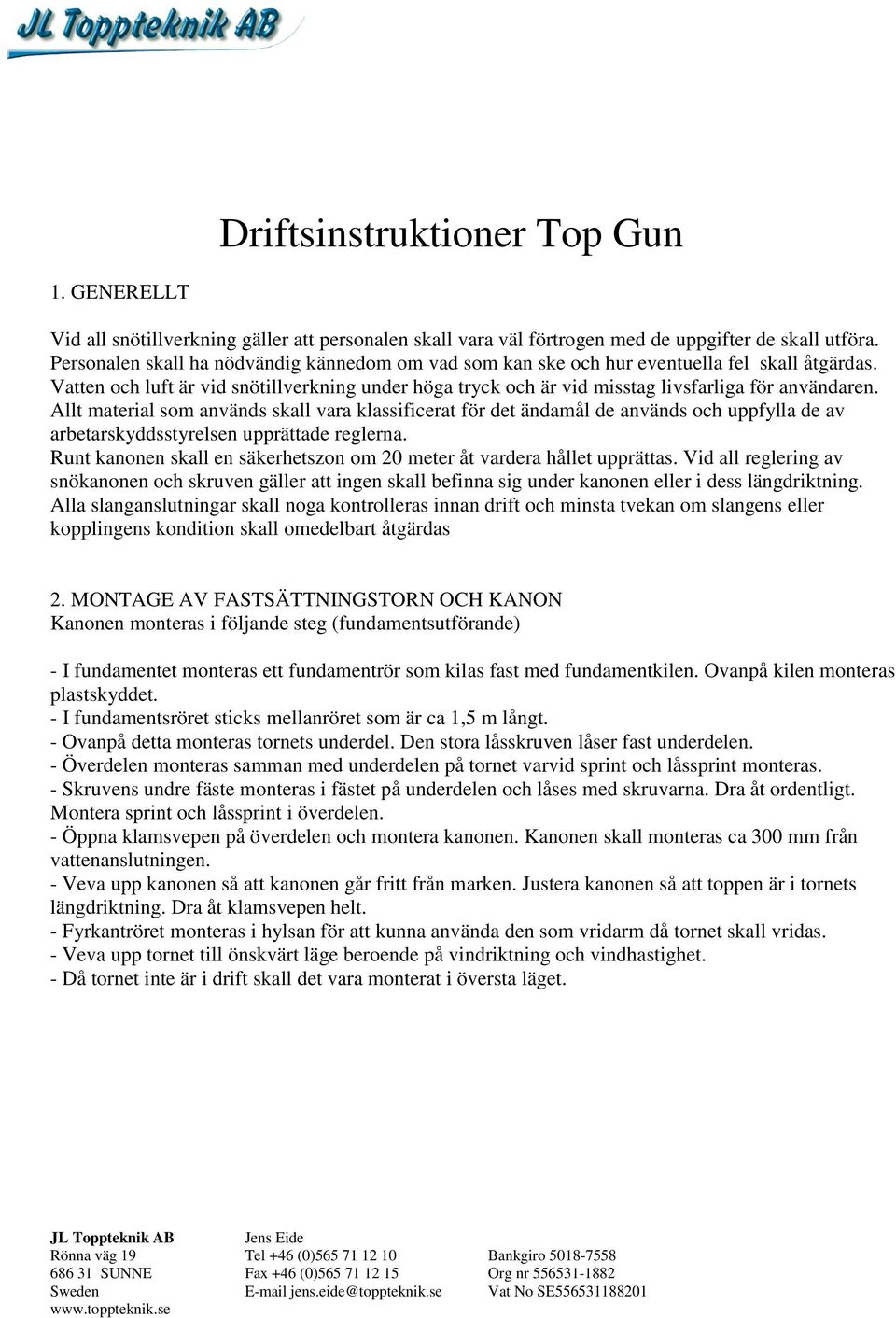

4 Driftsinstruktioner Top Gun 1. GENERELLT Vid all snötillverkning gäller att personalen skall vara väl förtrogen med de uppgifter de skall utföra. Personalen skall ha nödvändig kännedom om vad som kan ske och hur eventuella fel skall åtgärdas. Vatten och luft är vid snötillverkning under höga tryck och är vid misstag livsfarliga för användaren. Allt material som används skall vara klassificerat för det ändamål de används och uppfylla de av arbetarskyddsstyrelsen upprättade reglerna. Runt kanonen skall en säkerhetszon om 20 meter åt vardera hållet upprättas. Vid all reglering av snökanonen och skruven gäller att ingen skall befinna sig under kanonen eller i dess längdriktning. Alla slanganslutningar skall noga kontrolleras innan drift och minsta tvekan om slangens eller kopplingens kondition skall omedelbart åtgärdas 2. MONTAGE AV FASTSÄTTNINGSTORN OCH KANON Kanonen monteras i följande steg (fundamentsutförande) - I fundamentet monteras ett fundamentrör som kilas fast med fundamentkilen. Ovanpå kilen monteras plastskyddet. - I fundamentsröret sticks mellanröret som är ca 1,5 m långt. - Ovanpå detta monteras tornets underdel. Den stora låsskruven låser fast underdelen. - Överdelen monteras samman med underdelen på tornet varvid sprint och låssprint monteras. - Skruvens undre fäste monteras i fästet på underdelen och låses med skruvarna. Dra åt ordentligt. Montera sprint och låssprint i överdelen. - Öppna klamsvepen på överdelen och montera kanonen. Kanonen skall monteras ca 300 mm från vattenanslutningen. - Veva upp kanonen så att kanonen går fritt från marken. Justera kanonen så att toppen är i tornets längdriktning. Dra åt klamsvepen helt. - Fyrkantröret monteras i hylsan för att kunna använda den som vridarm då tornet skall vridas. - Veva upp tornet till önskvärt läge beroende på vindriktning och vindhastighet. - Då tornet inte är i drift skall det vara monterat i översta läget.

5 3. SNÖKANON 3.1 GENERELLT OBS Alla regleringar av vatten och tryckluft skall ske långsamt för att inte skada ledningsnät slangar och kanon genom de tryckslag som kan uppstå. Innan kanonen startas skall man tillse att tornets alla delar är korrekt monterade och att det sitter låssprintar i alla genomföringar. 3.2 UPPSTART KANON - Anslut vatten och luftslangar till snökanon och hydranter. Luftanslutningen på kanonen är den med ett rakt påstick medan vattenanslutningen sker från sidan. - Vid uppstart skall kanonen ställas så att snöläggning sker i medvind. - Öppna vattenventilen något varv och fyll kanonen långsamt ända upp. När vatten kommer ur munstyckena öppnas vattenventilen helt. - Öppna luftventilen långsamt. Om luft inte kommer ur toppen av kanonen vänta ett tag så tinar vattnet de eventuella isproppar som kan finnas i luftröret (sker automatiskt). - Generellt skall vatten och luftventiler vara helt öppna då kanonen är i drift. Om inte kanonen tillverkar den önskade snökvaliteten skall man i stället byta munstycken (se nedan). - Då kanonen är i drift skall den hållas under kontinuerlig övervakning. Om vinden vänder avsevärt skall kanonen vridas så att snötillverkning sker i bästa möjliga vind. 3.3 STÄNGNING KANON - Stäng av lufttillförseln. - Stäng av vattentillförseln. - Dränera kanonen genom att lossa slangarna från anslutningarna på kanonen. OBS. Tillse att vatten och luftslangar är trycklösa innan de lossas från kanonen. P.g.a. den låga luftkonsumtionen tar det någon minut innan luftslangen är trycklös. - Se till att kanonen dräneras helt från vatten och kondens. - Kanonen skall vevas upp helt då den inte är i drift. - Töm slangarna och förvara dem så att inte påkörningsrisk föreligger. - Montera madrass eller likvärdigt skydd så att inte skidåkarna skadas vid en eventuell påkörning. (Speciellt viktigt då kanonen sitter monterad på utsatta platser)

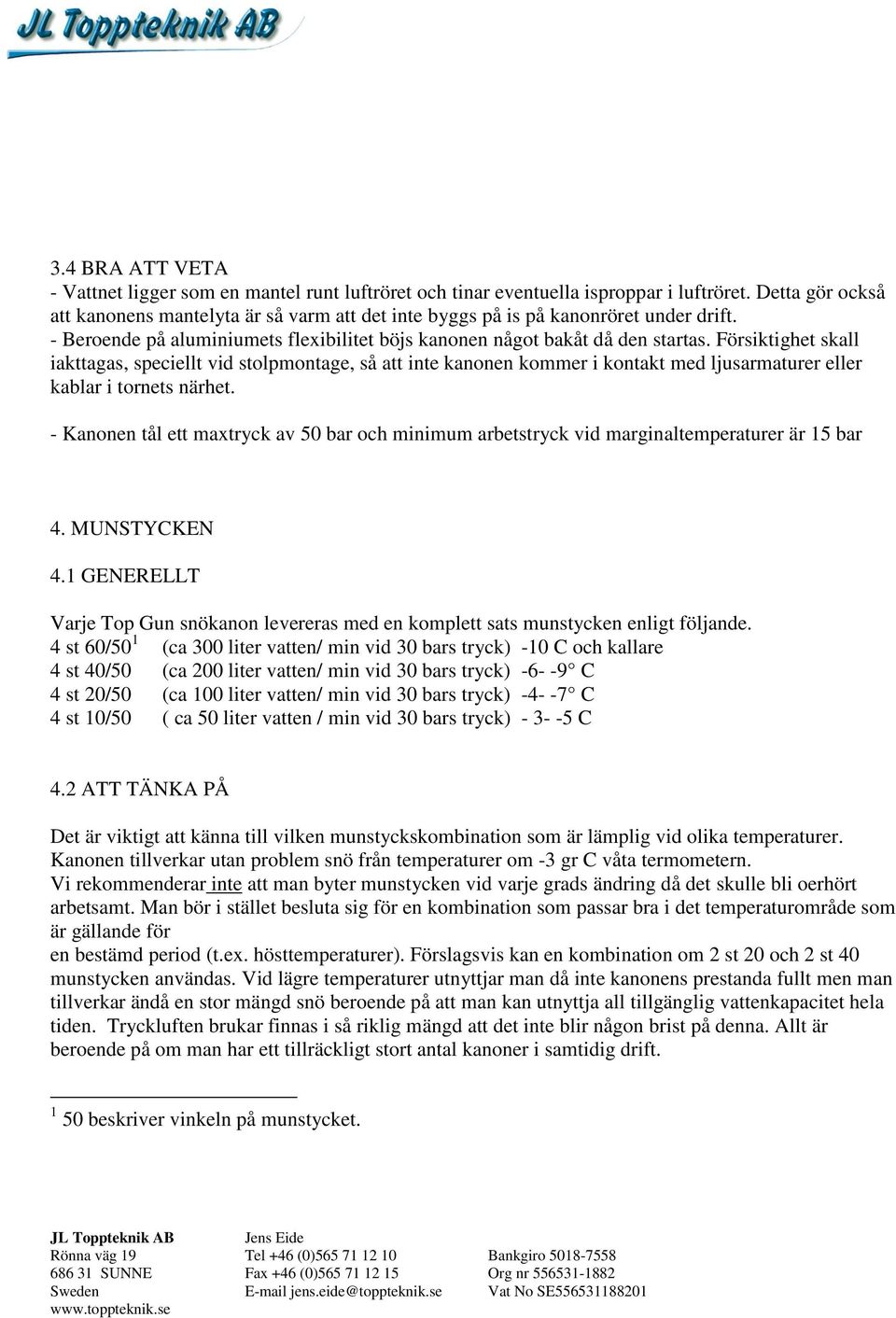

6 3.4 BRA ATT VETA - Vattnet ligger som en mantel runt luftröret och tinar eventuella isproppar i luftröret. Detta gör också att kanonens mantelyta är så varm att det inte byggs på is på kanonröret under drift. - Beroende på aluminiumets flexibilitet böjs kanonen något bakåt då den startas. Försiktighet skall iakttagas, speciellt vid stolpmontage, så att inte kanonen kommer i kontakt med ljusarmaturer eller kablar i tornets närhet. - Kanonen tål ett maxtryck av 50 bar och minimum arbetstryck vid marginaltemperaturer är 15 bar 4. MUNSTYCKEN 4.1 GENERELLT Varje Top Gun snökanon levereras med en komplett sats munstycken enligt följande. 4 st 60/50 1 (ca 300 liter vatten/ min vid 30 bars tryck) -10 C och kallare 4 st 40/50 (ca 200 liter vatten/ min vid 30 bars tryck) C 4 st 20/50 (ca 100 liter vatten/ min vid 30 bars tryck) C 4 st 10/50 ( ca 50 liter vatten / min vid 30 bars tryck) C 4.2 ATT TÄNKA PÅ Det är viktigt att känna till vilken munstyckskombination som är lämplig vid olika temperaturer. Kanonen tillverkar utan problem snö från temperaturer om -3 gr C våta termometern. Vi rekommenderar inte att man byter munstycken vid varje grads ändring då det skulle bli oerhört arbetsamt. Man bör i stället besluta sig för en kombination som passar bra i det temperaturområde som är gällande för en bestämd period (t.ex. hösttemperaturer). Förslagsvis kan en kombination om 2 st 20 och 2 st 40 munstycken användas. Vid lägre temperaturer utnyttjar man då inte kanonens prestanda fullt men man tillverkar ändå en stor mängd snö beroende på att man kan utnyttja all tillgänglig vattenkapacitet hela tiden. Tryckluften brukar finnas i så riklig mängd att det inte blir någon brist på denna. Allt är beroende på om man har ett tillräckligt stort antal kanoner i samtidig drift beskriver vinkeln på munstycket.

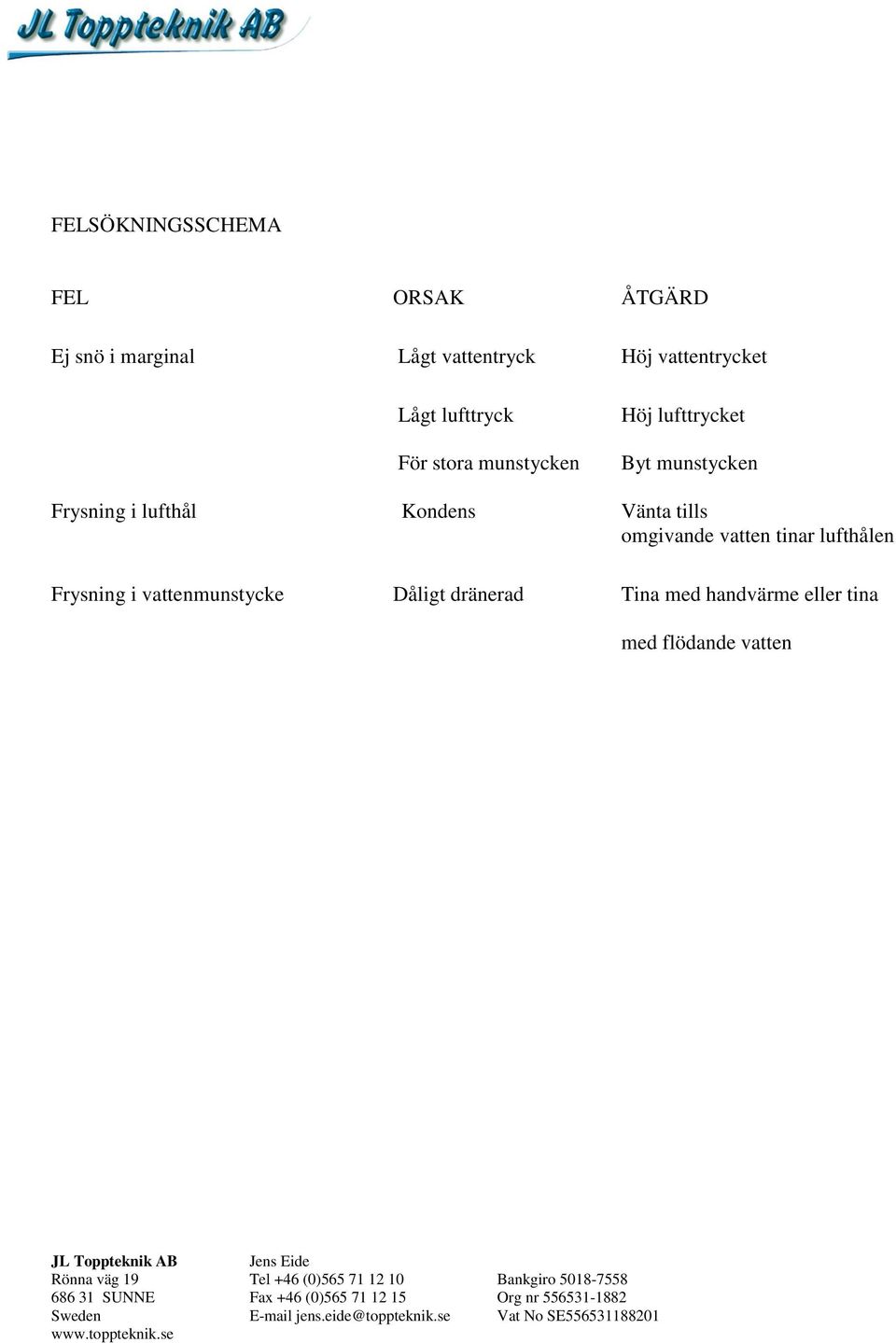

7 FELSÖKNINGSSCHEMA FEL ORSAK ÅTGÄRD Ej snö i marginal Lågt vattentryck Höj vattentrycket Lågt lufttryck För stora munstycken Höj lufttrycket Byt munstycken Frysning i lufthål Kondens Vänta tills omgivande vatten tinar lufthålen Frysning i vattenmunstycke Dåligt dränerad Tina med handvärme eller tina med flödande vatten

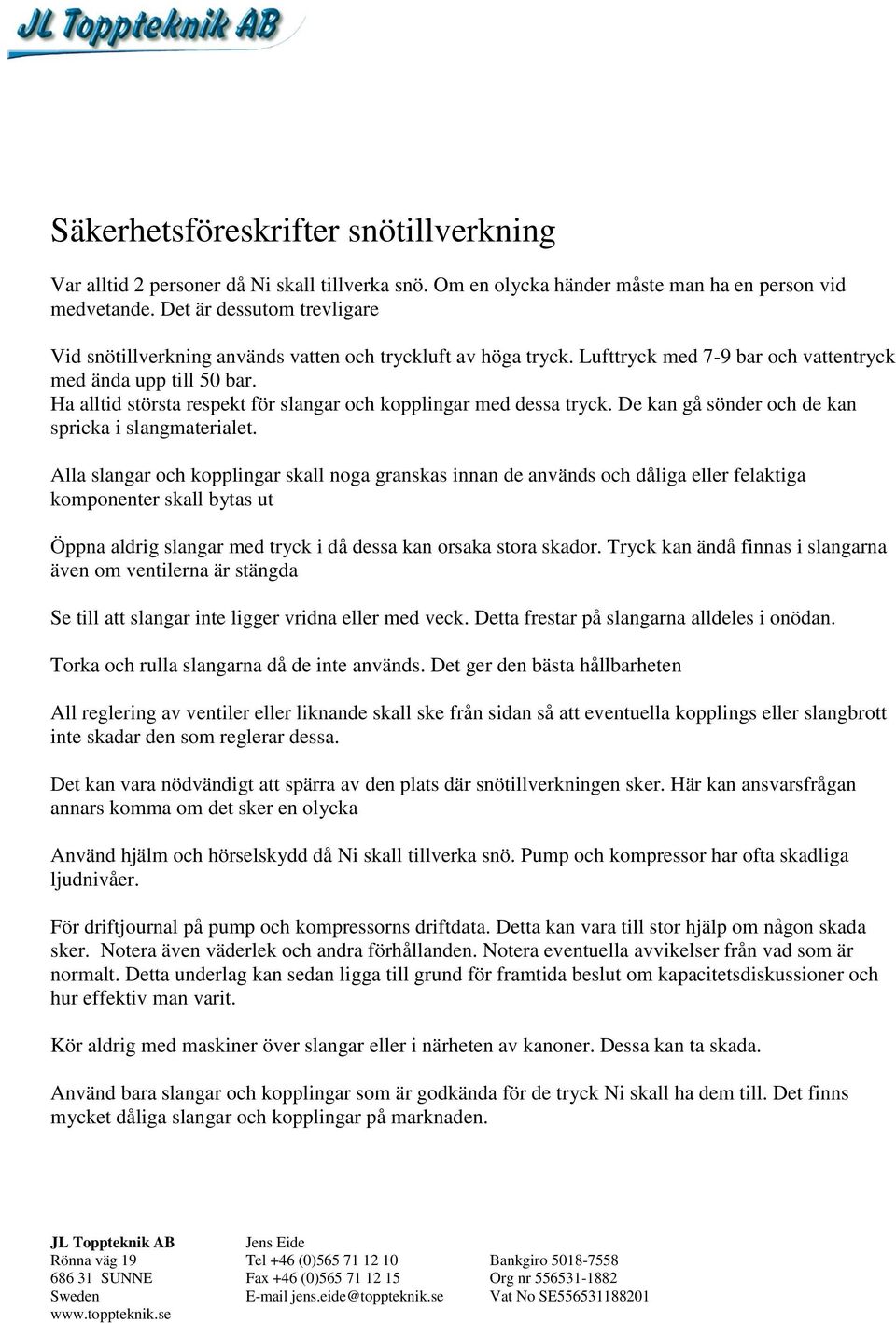

8 Säkerhetsföreskrifter snötillverkning Var alltid 2 personer då Ni skall tillverka snö. Om en olycka händer måste man ha en person vid medvetande. Det är dessutom trevligare Vid snötillverkning används vatten och tryckluft av höga tryck. Lufttryck med 7-9 bar och vattentryck med ända upp till 50 bar. Ha alltid största respekt för slangar och kopplingar med dessa tryck. De kan gå sönder och de kan spricka i slangmaterialet. Alla slangar och kopplingar skall noga granskas innan de används och dåliga eller felaktiga komponenter skall bytas ut Öppna aldrig slangar med tryck i då dessa kan orsaka stora skador. Tryck kan ändå finnas i slangarna även om ventilerna är stängda Se till att slangar inte ligger vridna eller med veck. Detta frestar på slangarna alldeles i onödan. Torka och rulla slangarna då de inte används. Det ger den bästa hållbarheten All reglering av ventiler eller liknande skall ske från sidan så att eventuella kopplings eller slangbrott inte skadar den som reglerar dessa. Det kan vara nödvändigt att spärra av den plats där snötillverkningen sker. Här kan ansvarsfrågan annars komma om det sker en olycka Använd hjälm och hörselskydd då Ni skall tillverka snö. Pump och kompressor har ofta skadliga ljudnivåer. För driftjournal på pump och kompressorns driftdata. Detta kan vara till stor hjälp om någon skada sker. Notera även väderlek och andra förhållanden. Notera eventuella avvikelser från vad som är normalt. Detta underlag kan sedan ligga till grund för framtida beslut om kapacitetsdiskussioner och hur effektiv man varit. Kör aldrig med maskiner över slangar eller i närheten av kanoner. Dessa kan ta skada. Använd bara slangar och kopplingar som är godkända för de tryck Ni skall ha dem till. Det finns mycket dåliga slangar och kopplingar på marknaden.

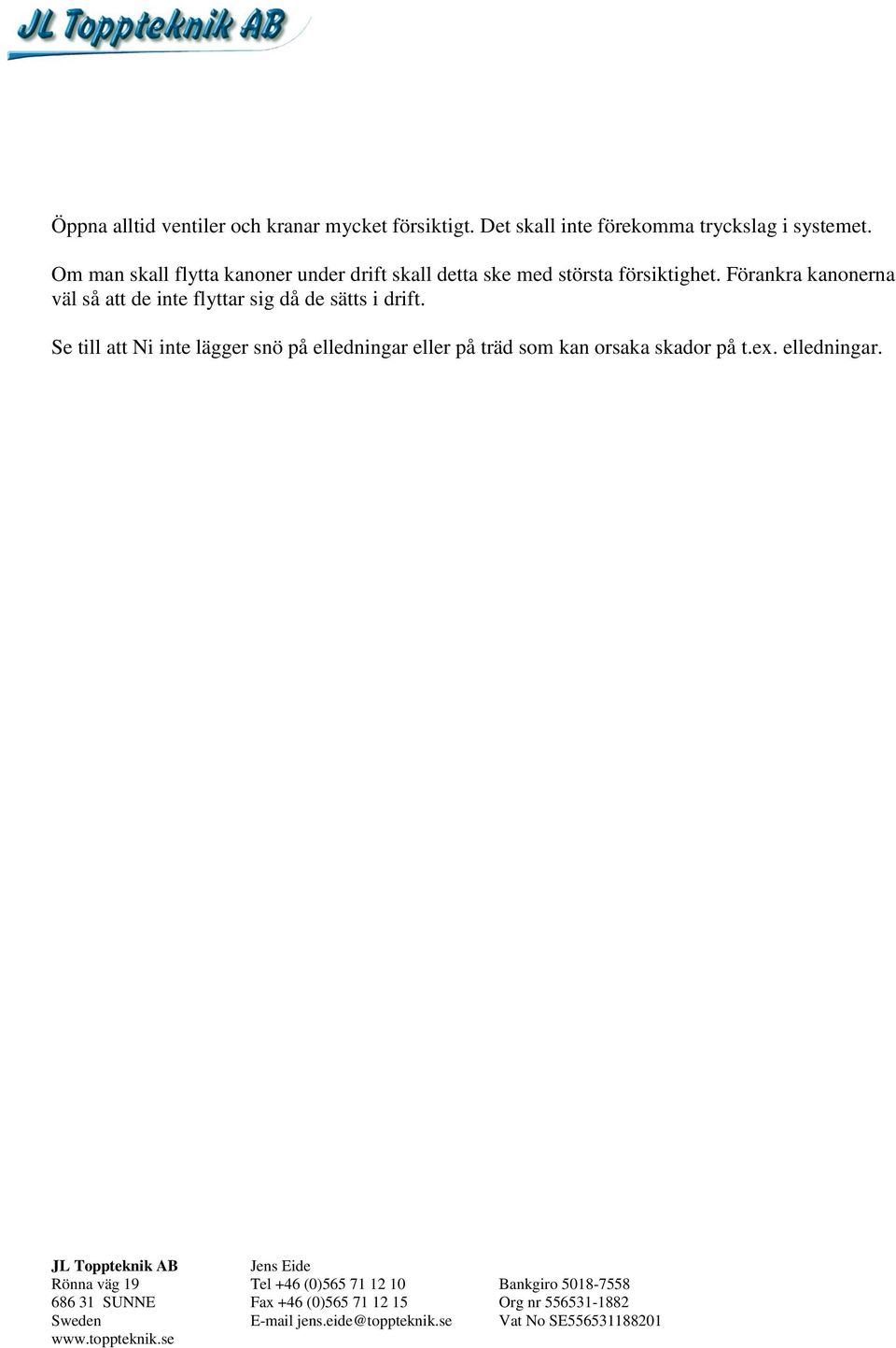

9 Öppna alltid ventiler och kranar mycket försiktigt. Det skall inte förekomma tryckslag i systemet. Om man skall flytta kanoner under drift skall detta ske med största försiktighet. Förankra kanonerna väl så att de inte flyttar sig då de sätts i drift. Se till att Ni inte lägger snö på elledningar eller på träd som kan orsaka skador på t.ex. elledningar.
