1 Vattenvärmare Parkeringsvärmare Thermo Top Evo 4 Parkeringsvärmare Thermo Top Evo 5 Parkeringsvärmare Thermo Top Evo 5+ Monteringsanvisning 2,5 & 3,0 Diesel Fr.o.m. produktionsmånad: X-Cab D-Cab S-Cab Endast för vänsterstyrda bilar Varning! Montering eller reparation av Webastos värme- eller kylsystem som inte utförs fackmässigt kan förorsaka eld eller utsläpp av dödlig kolmonoxid. Härigenom kan svåra och dödliga skador uppstå. För inbyggnad och reparation av Webastos värmare och kylsystem behöver man speciell produktutbildning, teknisk dokumentation, specialverktyg och specialutrustning. Endast originaldelar från Webasto får användas. Se tillbehörskatalogen för luft- och vattenvärmare. Försök ALDRIG installera eller reparera Webastos värme- eller kylsystem, om ni inte framgångsrikt avslutat utbildningen och därvid erhållit de nödvändiga tekniska kunskaperna och den dokumentation, verktyg och utrustning som är nödvändiga för en fackmässig montering. Följ ALLTID alla Webastos monterings- och reparationsanvisningar och beakta alla varningar. Webasto tar inget ansvar för brister och skador, som uppkommit vid montering av outbildad personal. Ident.-Nr.: WE A KG Knutsson AB

2 Giltighet Tillverkare Modell Modellkod 2,5 KUN25 3,0 KUN26 Motorkod Motorslag Motoreffekt i KW Slagvolym i cm³ 2KDFTV Diesel KDFTV Diesel 3000 Fordonstyper, motortyper och utrustningsvarianter som inte finns med i denna monteringsanvisning har inte kontrollerats. En montering enligt denna monteringsanvisning kan dock vara möjlig. Om kunden väljer tidur, bestäm monteringsplatsen innan monteringen! Värmare / monteringssats Antal Beteckning Beställningsnummer 1 Parkeringsvärmare Thermo Top Evo Se prislistan / Autokatalogen 1 Monteringssats Evo W Startutrustning Se prislistan/ Autokatalogen Rekommenderad värmare för respektive fordonsklass: Valet av värmare riktar sig efter fordonets inre utrymme och efter kundens anspråk på komfort! Förord Denna anvisning gäller för fordonen 2,5 & 3,0 - vad gäller giltighet, se sida 2 - fr.o.m. modellår 2012 och senare om tekniska ändringar på fordonet inte påverkar monteringen. Fordonstyper, motortyper och utrustningsvarianter som finns med i denna monteringsanvisning har kontrollerats. Beroende på version och utrustning kan ändringar gentemot monteringsanvisningen bli nödvändiga vid monteringen. Under alla omständigheter måste föreskrifterna i monterings- och serviceanvisningen för Thermo Top Evo följas. Installation och service av Webastos värmare får endast utföras av utbildad personal. Allmänna tips Monteringen sker enligt gällande föreskrifter och regler. Om inte annat anges, sker fastsättningen av slangar och kablage med buntband. Förse skarpa kanter med nötningsskydd (uppskuren bränsleslang)! Rostskydda alla blanka karossytor, förse t ex borrhål med korrosionsskydd. Åtdragningsmoment Åtdragningsmoment slangklämmor = 2,0 + 0,5 Nm! Åtdragningsmoment för skruvar för värmare M5x13 = 8Nm! Åtdragningsmoment för skruven till plattan som håller vattenstosarna M5x15 = 7Nm! Generella åtdragningsmoment för skruvar: M5 5,7Nm - M6 9.8Nm - M8 24Nm - M10 47Nm Specialverktyg - Momentnyckel för 2,0-10 Nm - Slangklammertång - Nitmuttertång

3 Förberedande arbeten OBS! - Öppna tanklocket och lufta tanken - Stäng åter tanklocket - Koppla bort batteriet! - Lätta på trycket i kylsystemet! - Kontrollera fabriksnumret på originaltypskylten och det på duplikattypskylten - Ta bort de årtal från skylten som inte stämmer - Fäst dublikatskylten (typskylten) på lämpligt ställe i motorutrymmet - Demontera stötfångaren fram Monterings plats Ta bort sista sidan "Bruksanvisning för slutanvändare" och bifoga den till bruksanvisningen Monteringsplats värmare Monteras på stötfångarbalken framför kondensorn

4 Säkringshållare Montera fästet och säkringshållaren i fästet till bränslefiltret. Kablage Dra igenom kablage för fläktstyrning samt startutrustning genom gummigenomföringen på förarsidan

5 Manuell AC Komponenter Webasto Komponenter bil Färger och symboler X10 4-pol. kontakt startutr B7 2-poligt kontaktstycke F1 Säkring 20A F2 Säkring 30A F3 Säkring 1A F4 Säkring 25A

6 Fläktinkoppling manuell AC Lossa kontaktstycke B7 från fläktmotorn. Kapa svart 4mm² kabel på plats 2 ca:50mm från kontaktstycket. Anslut svart 4mm² kabel från K1 reläet till svart 4mm² kabel mot kontaktstycke B7. Anslut röd 4mm² kabel från K1 reläet till svart 4mm² kabel mot bilens kablage

7 Automatisk ACC Komponenter Webasto Komponenter bil Färger och symboler X10 4-pol. kontakt startutr B7 2-poligt kontakstycke F1 Säkring 20A B10 4-poligt kontaktstycke F2 Säkring 30A A37 24-poligt kontaktstycke F3 Säkring 1A F4 Säkring 25A F5 Säkring 10A

8 Fläktinkoppling automatisk ACC Stifta ur svart 4mm² kabel på plats 30 i reläsockeln. Anslut svart 0,75mm² kabel (1) till 4mm² kabeln och stifta tillbaka på plats 30 i reläsockeln Kapa svart 0,75mm² kabel (1) till en längd av 100mm och montera kabelsko till säkringshållare. Montera kabelsko till säkringshållare på den andra delen av kabeln Fläktmotor Lossa det 2-poliga (B7) kontakstycket till fläktmotorn och det 4-poliga (B10) och fläktregulatorn. Anslut svart och röd 4mm² kabel från K1 reläet till kontaktstycke B7 och B10 enligt kopplingsschema s.7 med dom medföljande y- förgreningarna (ej lika bild) Diodinkoppling Lossa kontaktstycke A37 i klimatpanelen. Kapa röd/gul kabel på plats 6 ca 50mm från kontaktstycket. Anslut svart 0,75mm² kabel från säkring F5 med röd/gul och dom två dioderna enligt kopplingsschema s

9 Säkrings/relähållare Montera säkrings/relähållare med M6 skruv i förgängat hål på förarsidan Val av tidur Förslag på placering vid val av tidur. Kom överens med kunden vart tiduret skall placeras. Val av fjärrstart Förslag på placering vid val av fjärrstart. Mottagaren fästes med dubbelhäftande tejp på insidan av panelen

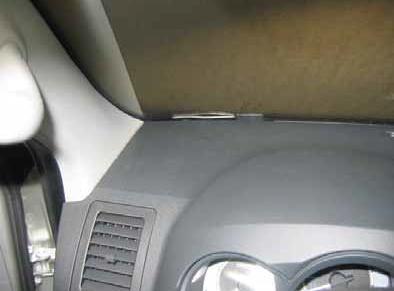

10 Fjärrstartsantenn Antennen fästes i nederkant av rutan Tempsensor T100 HTM Vid val av fjärrstart T100 monteras tempsensorn med dubbelhäftande tejp på sidan luftutblåset

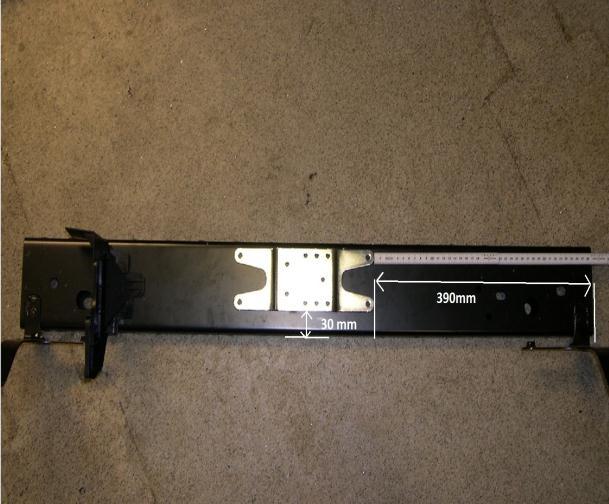

11 Montering fäste Demontera stötfångarbalken, mät ut fästets placering. Fästet skall placeras 390mm från höger och 30mm underifrån (se bild). Montering fäste När fästets placering är fastställt märk upp hålbilden. Borra 9mm hål och montera nitmuttrarna, rostskydda ordentligt. Montering värmare Skruva fast värmaren på stötfångarbalken samt återmontera stötfångarbalken

12 Montering kylvätskepump Borra ett 6mm hål i stötfångarbalken i centrum på det befintliga hålet i vänster ramben (se bild). Rostskydda ordenligt. Montering kylvätskepump Montera vattenpumpen i stötfångarbalken använd medföljande skruv och mutter. Kapa ur ett genomförings hål för kylvätskeslangarna i avskärmningsplasten (se färgmarkering på bild). Anpassning kylvätskeslangar Kapa till längder på slangarna enligt följande (se bild). OBS! Kapa även till apk-slangen i samma antal och motsvarande längd som kylvätskeslangarna

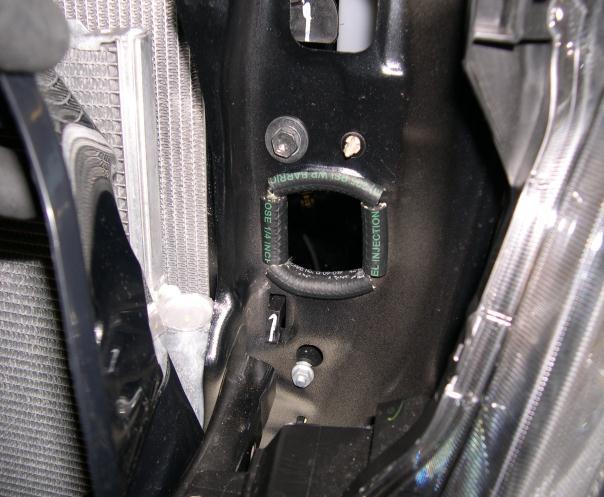

13 Förbered kantskydd genomföringshål Använd det befintliga nedre hålet mellan vänster strålkastare och kondensor. Kapa till den medföljande 180mm bränsleslangen i fyra bitar,klipp upp slangen längsgående i ena sidan och trä på dem runt hålet, säkra med lim. Montera kylvätskeslangar Montera kylvätske/apkslangarna enl följande. Slang A: Utlopp vattenpump - inlopp värmare. Slang B: Utlopp värmare - Slang D: inlopp vat - Inkoppling kylvätskeslangar Kapa slangen för motorns utlopp till värmepaket i vinkeln (se färgmarkering bild)

14 Inkoppling kylvätskeslangar Slang E ansluts till öv Slang F anslut sedan slang F till värmepaketets inlopp med hjälp av medföljande rak vattenstos. Montera ljuddämparfäste Montera det medföljande vinkeljärnet på värmaren med en ejot skruv enligt bild. Anpassa avgasrör Kapa avgasröret enligt följande (se bild). Överbliven del källsorteras

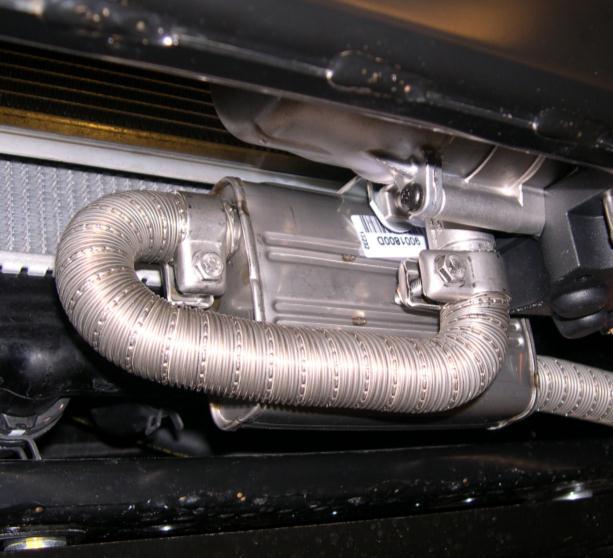

15 Montera ljudämpare/avgasrör. Montera ljuddämparen och dra avgasrör (B) enlig bild. Montera avgasrör Borra ett 6mm hål i hörnet på hasplåten och rostskydda. Fäst ändröret (A) med hjälp av medföljande klamma och M6 skruv med mutter. Montera silikondistansringen enligt bild. Anpassa underkörningsskyddet Såga ut ett hål i det främre underkörningsskyddet enligt bild, silikondistansringen skall fixeras mellan plåten och plasten, se även bilden innan. Såga upp hålet så att det inte finns möjlighet för ändröret att komma i kontakt med plasten

16 Förbränningsluft Kapa förbränningsluftslangen till en längd av 330mm, fäst det i värmarens förbränningsluftsstos med fjäderklamman. Gänga på ljuddämparen på förbränningsluftsslangen och fäst ljuddämparen i befintligt stag med buntband. Montering bränslepump Bränslepumpen monteras på ett av bränslerörens fästen, med hjälp av ett medföljande vinkeljärn och fästets befintliga skruv. Anslutning bränsle Anslut till bilens bränslereturledning med det medföljande t-stycket

17 Dragning bränsleledning Dra bränsleledningen längsgående utmed vänster rambalk fäst med buntband, förse bränsleledningen med nötningsskydd (uppklippt bränslesslang) vid behov

18 Avslutande arbeten OBS! Återmontera demonterade delar. Kontrollera alla slangar, slangklämmor liksom alla elektriska anslutningar Fäst alla lösa kablar med buntband Använd endast kylmedel som fordonstillverkaren använder! Korrosionsskydda värmardetaljerna (Tectyl). Informera kunden/användaren om biltypens specifika inställningar - Anslut plus och minus till värmaren - Anslut batteri - Fyll och lufta kylsystemet enligt uppgifter från leverantören - Ställ in tiduret och/eller fjärrstarten - Ställ in värmaren enligt "Bruksanvisning för slutkunden" - F y y - Kontrollera värmarens funktion, se "Bruks- och monteringsanvisning" - K W b P -diagnos - Mata fram bränsle under Diagnosis / Fuel prime - Starta värmaren och kontrollera eventuella läckage på slangar och att allt sitter fast - Ställ in CO² halten enligt värdena i verkstadshandboken - Kontrollera/radera eventuella felkoder Ta bort sista sidan "Bruksanvisning för slutanvändare" och bifoga den till bruksanvisningen

19 Bruksanvisning för slutanvändare Ta bort sidan och bifoga den i bruksanvisningen Tips: Tumregel för körning av parkeringsvärmaren: Kör bilen lika länge som du har kört värmaren Exempel: Vid en körtid på ca 20 min (enkel sträcka) rekommenderar vi en uppvärmningstid på högst 20 min. Vid fordon med innerövervakning ska denna avaktiveras innan användning av värmaren. För bästa effekt skall följande inställningar skall göras innan bilen stängs av: Manuell AC 1 Luftutsläpp på framrutan 2 Temperatur på x 3 Fläkthastighet på steg 1 max 2 Automatisk klimatanläggning 1 Luftutsläpp på framrutan 2 T x 3 Fläkthastighet på s 1 x
