Nyheter i Creo Simulate 2.0:

Transkript

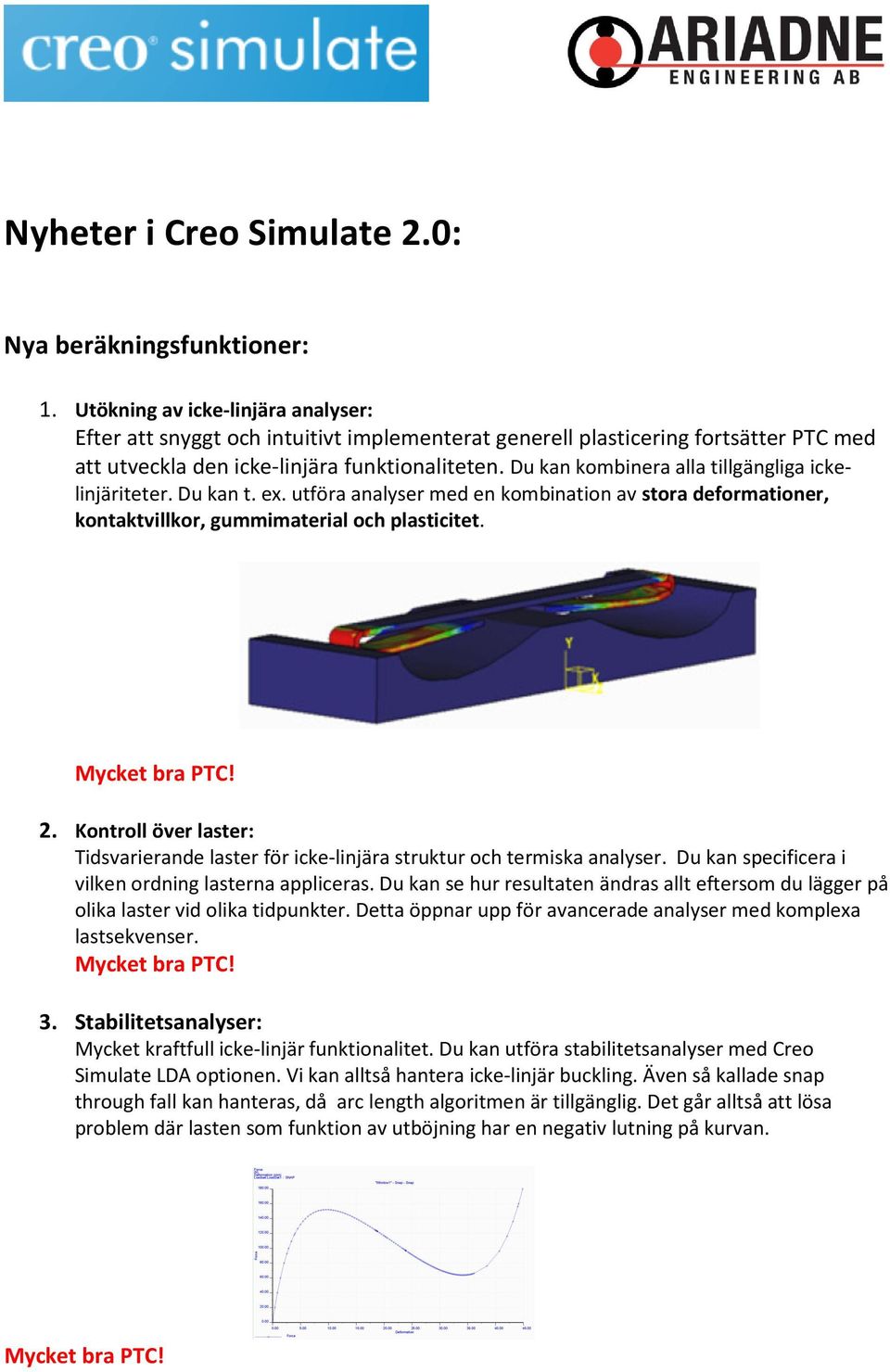

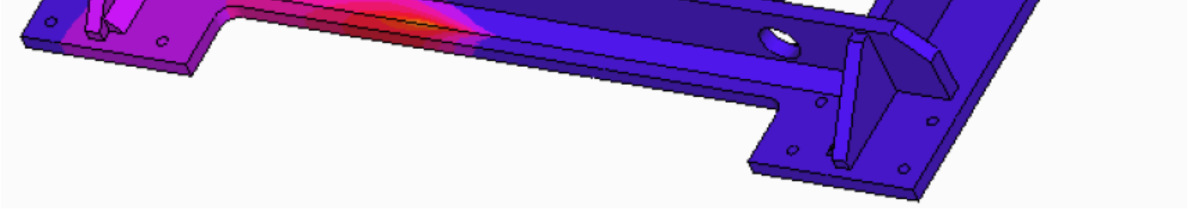

1 Nyheter i Creo Simulate 2.0: Nya beräkningsfunktioner: 1. Utökning av icke-linjära analyser: Efter att snyggt och intuitivt implementerat generell plasticering fortsätter PTC med att utveckla den icke-linjära funktionaliteten. Du kan kombinera alla tillgängliga ickelinjäriteter. Du kan t. ex. utföra analyser med en kombination av stora deformationer, kontaktvillkor, gummimaterial och plasticitet. 2. Kontroll över laster: Tidsvarierande laster för icke-linjära struktur och termiska analyser. Du kan specificera i vilken ordning lasterna appliceras. Du kan se hur resultaten ändras allt eftersom du lägger på olika laster vid olika tidpunkter. Detta öppnar upp för avancerade analyser med komplexa lastsekvenser. 3. Stabilitetsanalyser: Mycket kraftfull icke-linjär funktionalitet. Du kan utföra stabilitetsanalyser med Creo Simulate LDA optionen. Vi kan alltså hantera icke-linjär buckling. Även så kallade snap through fall kan hanteras, då arc length algoritmen är tillgänglig. Det går alltså att lösa problem där lasten som funktion av utböjning har en negativ lutning på kurvan.

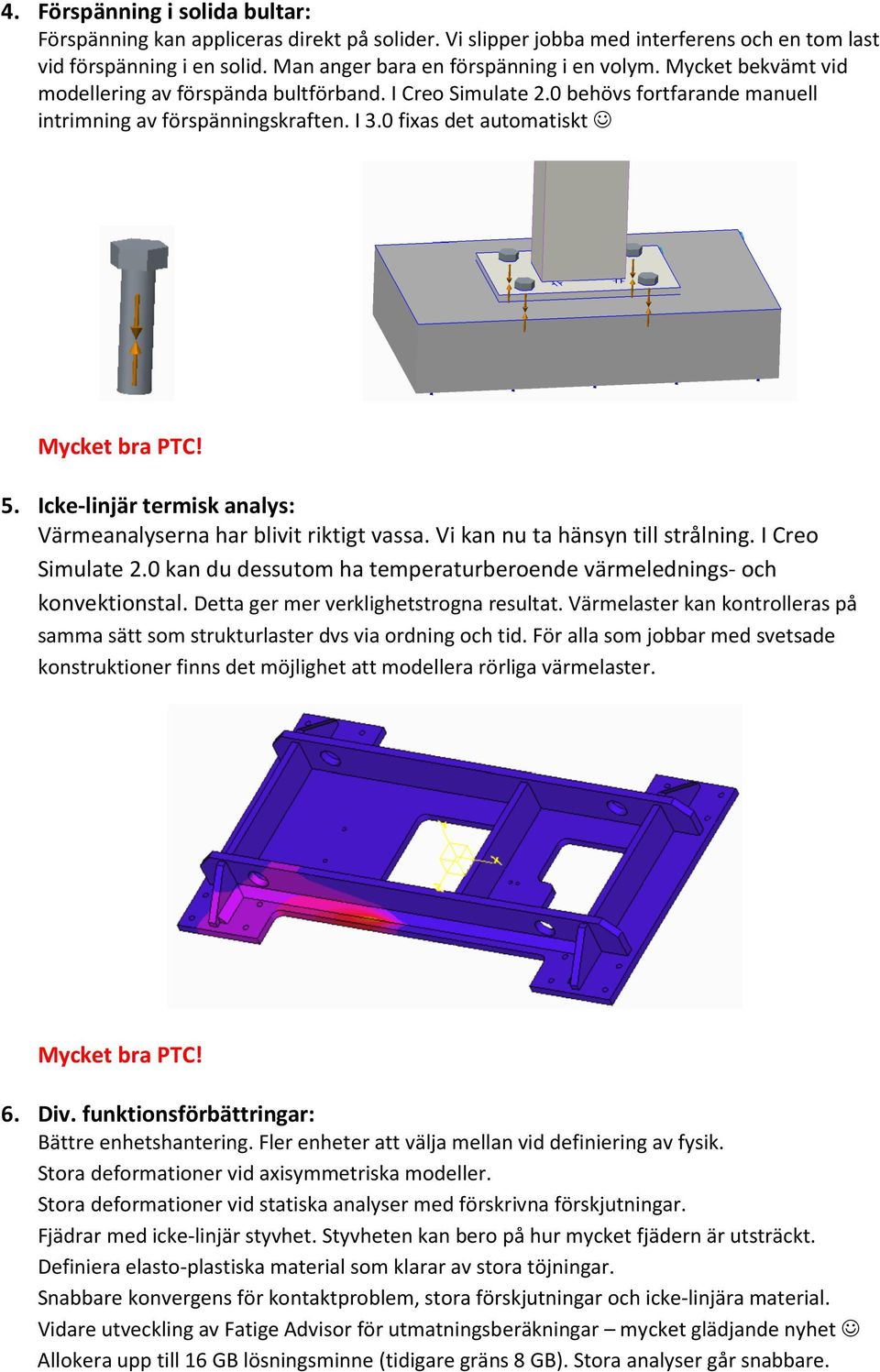

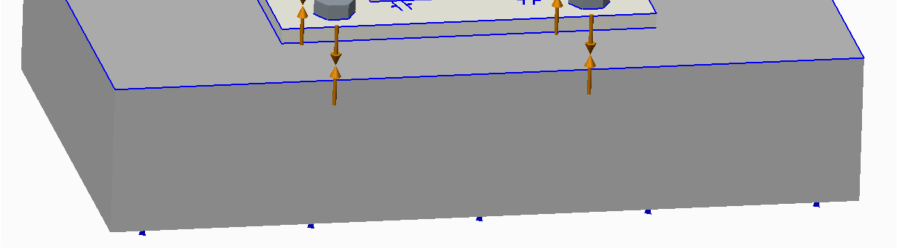

2 4. Förspänning i solida bultar: Förspänning kan appliceras direkt på solider. Vi slipper jobba med interferens och en tom last vid förspänning i en solid. Man anger bara en förspänning i en volym. Mycket bekvämt vid modellering av förspända bultförband. I Creo Simulate 2.0 behövs fortfarande manuell intrimning av förspänningskraften. I 3.0 fixas det automatiskt 5. Icke-linjär termisk analys: Värmeanalyserna har blivit riktigt vassa. Vi kan nu ta hänsyn till strålning. I Creo Simulate 2.0 kan du dessutom ha temperaturberoende värmelednings- och konvektionstal. Detta ger mer verklighetstrogna resultat. Värmelaster kan kontrolleras på samma sätt som strukturlaster dvs via ordning och tid. För alla som jobbar med svetsade konstruktioner finns det möjlighet att modellera rörliga värmelaster. 6. Div. funktionsförbättringar: Bättre enhetshantering. Fler enheter att välja mellan vid definiering av fysik. Stora deformationer vid axisymmetriska modeller. Stora deformationer vid statiska analyser med förskrivna förskjutningar. Fjädrar med icke-linjär styvhet. Styvheten kan bero på hur mycket fjädern är utsträckt. Definiera elasto-plastiska material som klarar av stora töjningar. Snabbare konvergens för kontaktproblem, stora förskjutningar och icke-linjära material. Vidare utveckling av Fatige Advisor för utmatningsberäkningar mycket glädjande nyhet Allokera upp till 16 GB lösningsminne (tidigare gräns 8 GB). Stora analyser går snabbare.

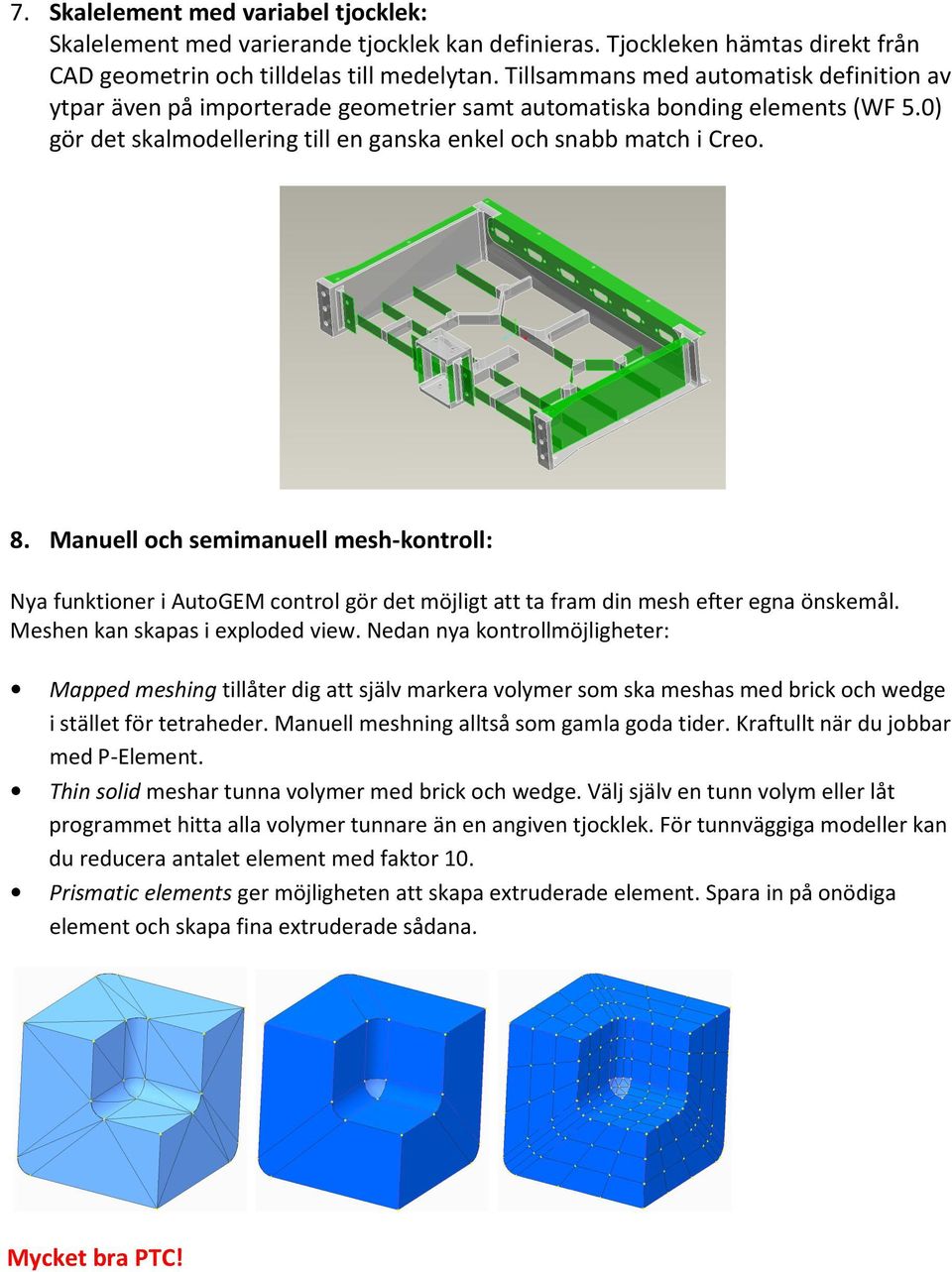

3 7. Skalelement med variabel tjocklek: Skalelement med varierande tjocklek kan definieras. Tjockleken hämtas direkt från CAD geometrin och tilldelas till medelytan. Tillsammans med automatisk definition av ytpar även på importerade geometrier samt automatiska bonding elements (WF 5.0) gör det skalmodellering till en ganska enkel och snabb match i Creo. 8. Manuell och semimanuell mesh-kontroll: Nya funktioner i AutoGEM control gör det möjligt att ta fram din mesh efter egna önskemål. Meshen kan skapas i exploded view. Nedan nya kontrollmöjligheter: Mapped meshing tillåter dig att själv markera volymer som ska meshas med brick och wedge i stället för tetraheder. Manuell meshning alltså som gamla goda tider. Kraftullt när du jobbar med P-Element. Thin solid meshar tunna volymer med brick och wedge. Välj själv en tunn volym eller låt programmet hitta alla volymer tunnare än en angiven tjocklek. För tunnväggiga modeller kan du reducera antalet element med faktor 10. Prismatic elements ger möjligheten att skapa extruderade element. Spara in på onödiga element och skapa fina extruderade sådana.

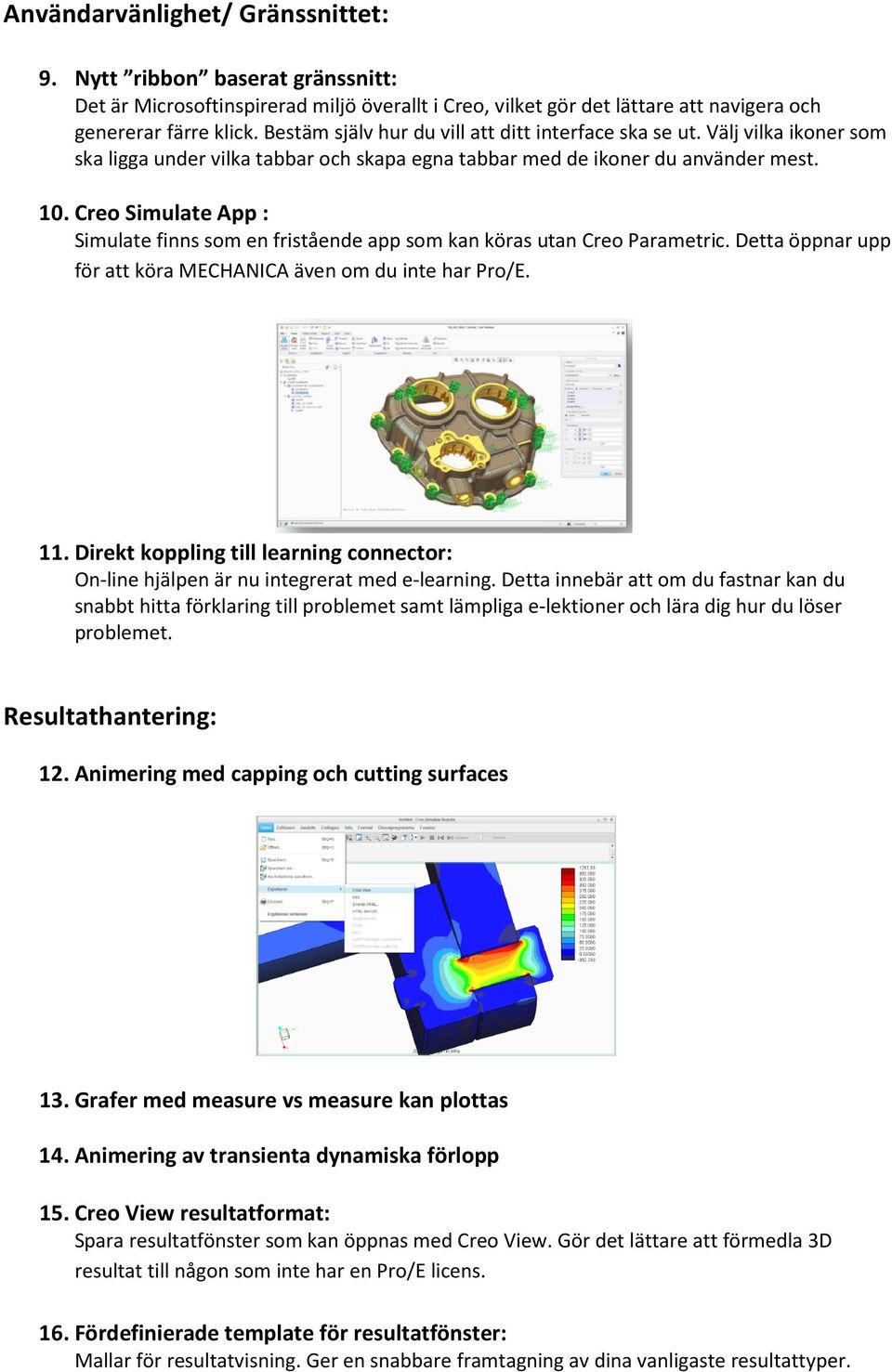

4 Användarvänlighet/ Gränssnittet: 9. Nytt ribbon baserat gränssnitt: Det är Microsoftinspirerad miljö överallt i Creo, vilket gör det lättare att navigera och genererar färre klick. Bestäm själv hur du vill att ditt interface ska se ut. Välj vilka ikoner som ska ligga under vilka tabbar och skapa egna tabbar med de ikoner du använder mest. 10. Creo Simulate App : Simulate finns som en fristående app som kan köras utan Creo Parametric. Detta öppnar upp för att köra MECHANICA även om du inte har Pro/E. 11. Direkt koppling till learning connector: On-line hjälpen är nu integrerat med e-learning. Detta innebär att om du fastnar kan du snabbt hitta förklaring till problemet samt lämpliga e-lektioner och lära dig hur du löser problemet. Resultathantering: 12. Animering med capping och cutting surfaces 13. Grafer med measure vs measure kan plottas 14. Animering av transienta dynamiska förlopp 15. Creo View resultatformat: Spara resultatfönster som kan öppnas med Creo View. Gör det lättare att förmedla 3D resultat till någon som inte har en Pro/E licens. 16. Fördefinierade template för resultatfönster: Mallar för resultatvisning. Ger en snabbare framtagning av dina vanligaste resultattyper.

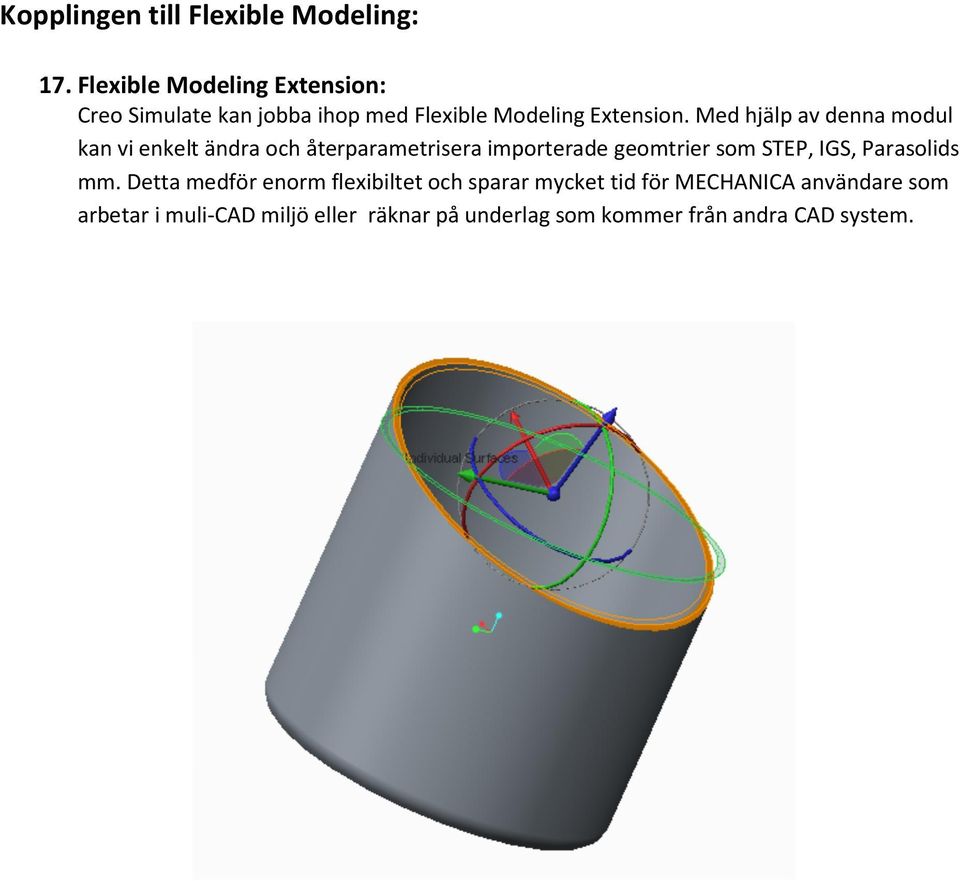

5 Kopplingen till Flexible Modeling: 17. Flexible Modeling Extension: Creo Simulate kan jobba ihop med Flexible Modeling Extension. Med hjälp av denna modul kan vi enkelt ändra och återparametrisera importerade geomtrier som STEP, IGS, Parasolids mm. Detta medför enorm flexibiltet och sparar mycket tid för MECHANICA användare som arbetar i muli-cad miljö eller räknar på underlag som kommer från andra CAD system.
