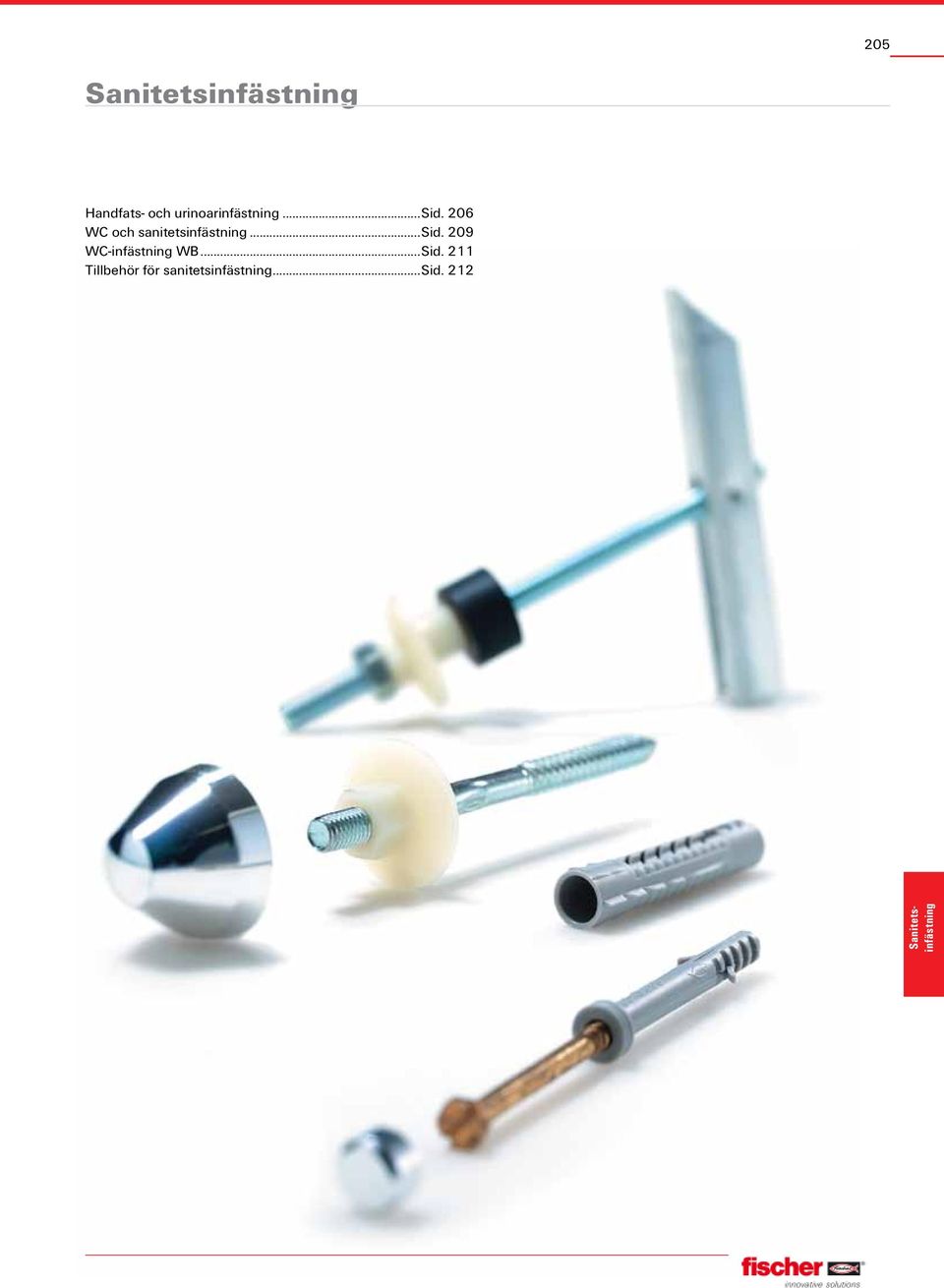

1 205 Handfats- och urinoarinfästning...sid. 206 WC och sanitetsinfästning...sid. 209 WC-infästning WB...Sid. 211 Tillbehör för sanitetsinfästning...sid. 212

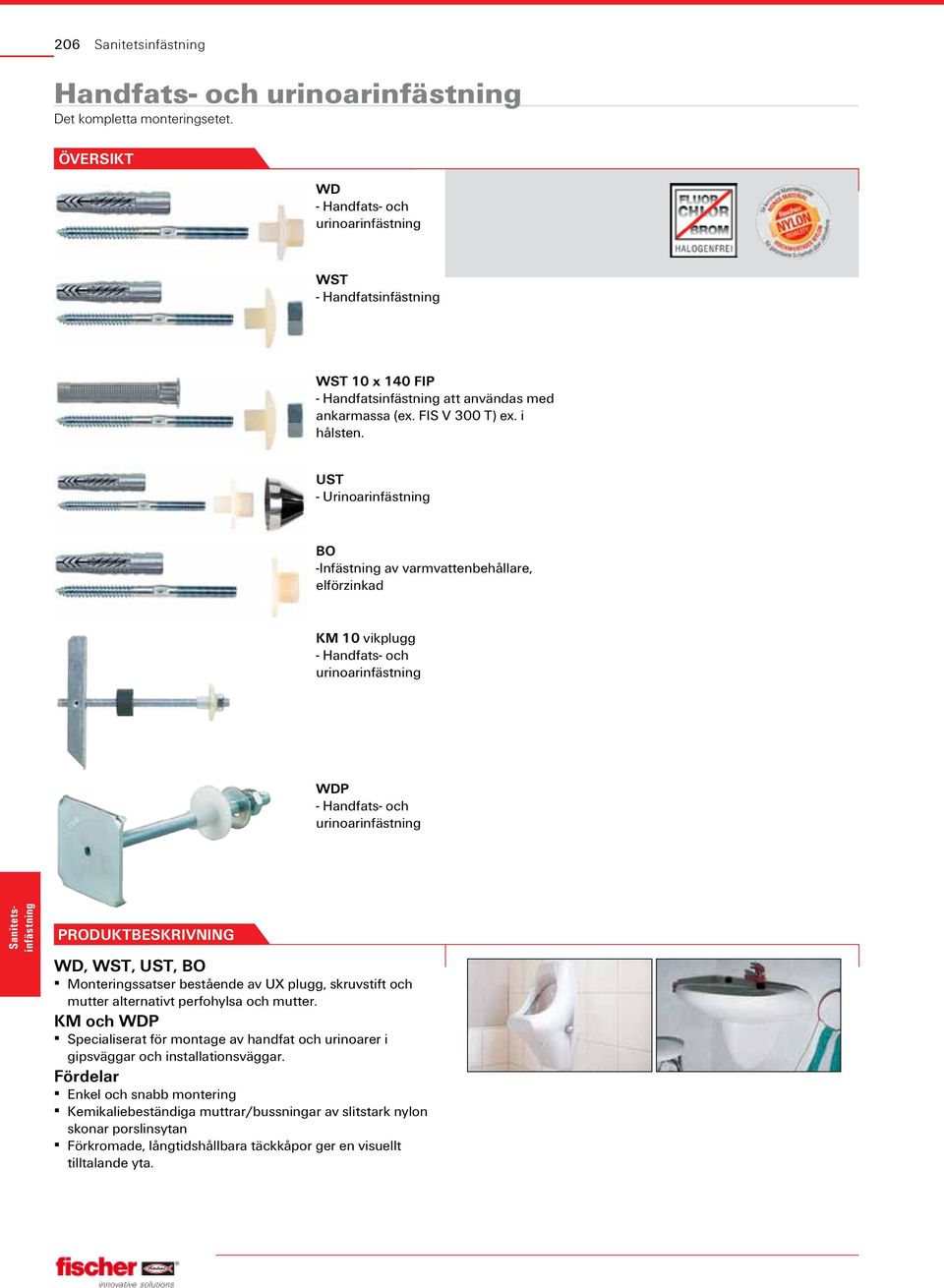

2 206 Handfats- och urinoarinfästning Det kompletta monteringsetet. v Översikt WD - Handfats- och urinoarinfästning WST - Handfatsinfästning WST 10 x 140 FIP - Handfatsinfästning att användas med ankarmassa (ex. FIS V 300 T) ex. i hålsten. UST - Urinoarinfästning BO -Infästning av varmvattenbehållare, elförzinkad KM 10 vikplugg - Handfats- och urinoarinfästning WDP - Handfats- och urinoarinfästning Produktbeskrivning WD, WST, UST, BO Monteringssatser bestående av UX plugg, skruvstift och mutter alternativt perfohylsa och mutter. KM och WDP Specialiserat för montage av handfat och urinoarer i gipsväggar och installationsväggar. Fördelar Enkel och snabb montering Kemikaliebeständiga muttrar/bussningar av slitstark nylon skonar porslinsytan Förkromade, långtidshållbara täckkåpor ger en visuellt tilltalande yta.

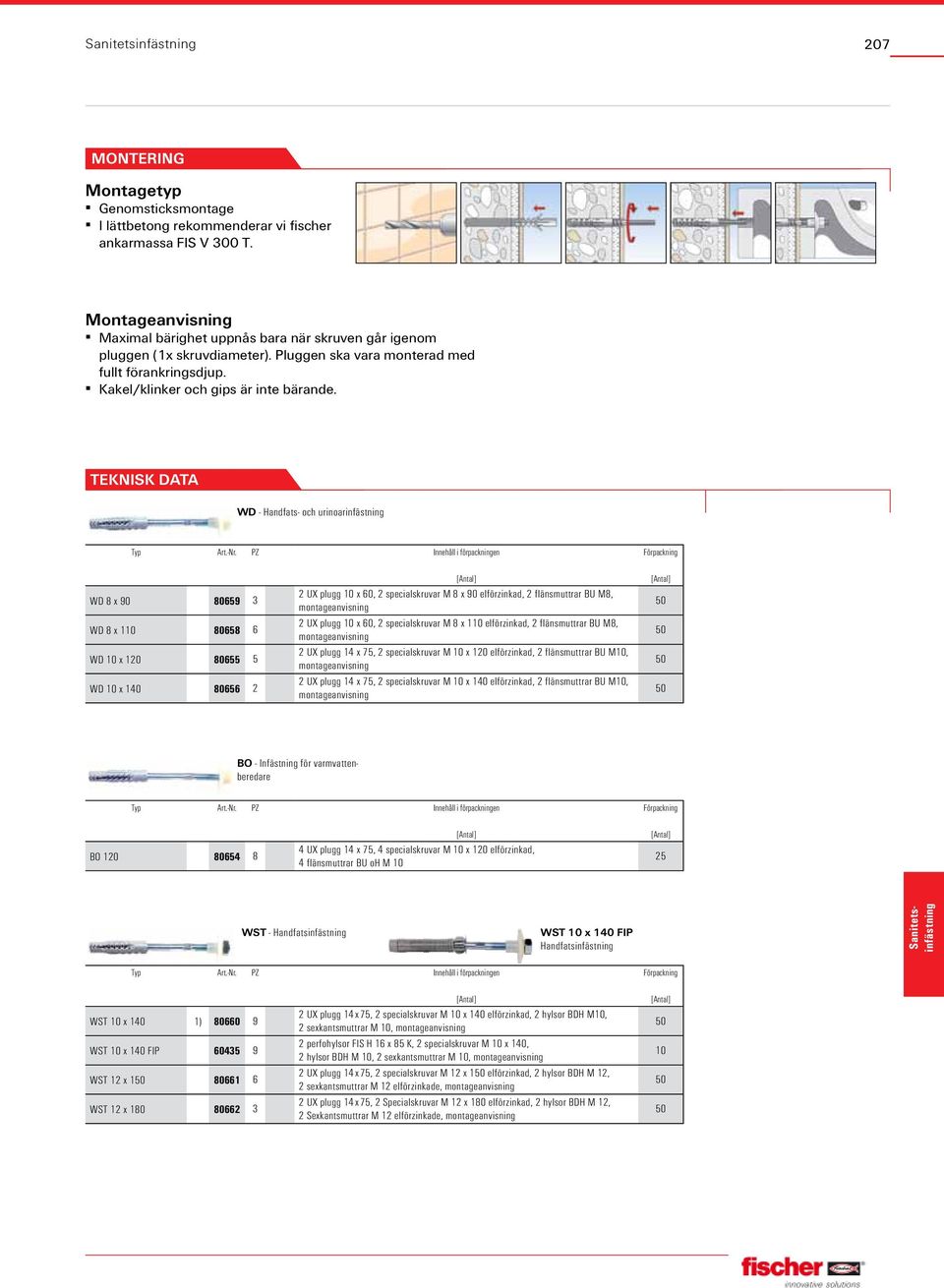

3 207 Montering Montagetyp Genomsticksmontage I lättbetong rekommenderar vi fischer ankarmassa FIS V 300 T. Montageanvisning Maximal bärighet uppnås bara när skruven går igenom pluggen (1x skruvdiameter). Pluggen ska vara monterad med fullt förankringsdjup. Kakel/klinker och gips är inte bärande. WD - Handfats- och urinoarinfästning WD 8 x WD 8 x WD 10 x WD 10 x UX plugg 10 x 60, 2 specialskruvar M 8 x 90 elförzinkad, 2 flänsmuttrar BU M8, montageanvisning 2 UX plugg 10 x 60, 2 specialskruvar M 8 x 110 elförzinkad, 2 flänsmuttrar BU M8, montageanvisning 2 UX plugg 14 x 75, 2 specialskruvar M 10 x 120 elförzinkad, 2 flänsmuttrar BU M10, montageanvisning 2 UX plugg 14 x 75, 2 specialskruvar M 10 x 140 elförzinkad, 2 flänsmuttrar BU M10, montageanvisning BO - Infästning för varmvattenberedare BO UX plugg 14 x 75, 4 specialskruvar M 10 x 120 elförzinkad, 4 flänsmuttrar BU oh M WST - Handfatsinfästning WST 10 x 140 FIP Handfatsinfästning WST 10 x 140 1) WST 10 x 140 FIP WST 12 x WST 12 x UX plugg 14 x 75, 2 specialskruvar M 10 x 140 elförzinkad, 2 hylsor BDH M10, 2 sexkantsmuttrar M 10, montageanvisning 2 perfohylsor FIS H 16 x 85 K, 2 specialskruvar M 10 x 140, 2 hylsor BDH M 10, 2 sexkantsmuttrar M 10, montageanvisning 2 UX plugg 14 x 75, 2 specialskruvar M 12 x 1 elförzinkad, 2 hylsor BDH M 12, 2 sexkantsmuttrar M 12 elförzinkade, montageanvisning 2 UX plugg 14 x 75, 2 Specialskruvar M 12 x 180 elförzinkad, 2 hylsor BDH M 12, 2 Sexkantsmuttrar M 12 elförzinkade, montageanvisning 10

4 208 Handfats- och urinoarinfästning UST 8 x Urinoarinfästning UST 10 x Urinoarinfästning UST 8 x UST 10 x plugg S 10 R 70, 2 specialskruvar M 8 x 110, 2 packningar B 8,4 DIN 125, 2 K-brickor 8,4 x 20 x 1,5, 2 toppmuttrar FA 8, 2 täckkåpor förkromade 2 UX plugg 14, 2 specialskruvar M 10 x 120, 2 flänsmuttrar BU M 10 MH, 2 täckkåpor AKM 10 CR 10 WDP - Handfat och urinoarinfästning Typ Art.-Nr. PZ Gänga Längd Förpackning M L [mm] WDP 10 x M Vikplugg KM 10 Typ Art.-Nr. PZ Borrdiameter Plugglängd Min. hålrumsdjup Max. materialtjocklek Skruvdimension Förpackning d o l a d p d s x l s [mm] [mm] [mm] [mm] [mm] KM M 10 x LASTEr Tillåten belastning N empf. [kn] (N empf. inkluderar säkerhetsfaktor 7) Pluggtyp UX 14 + Insatsskruv M10 Byggnadsmaterial N empf. Betong C20/25 1,0 Lättklinker V2 0,1

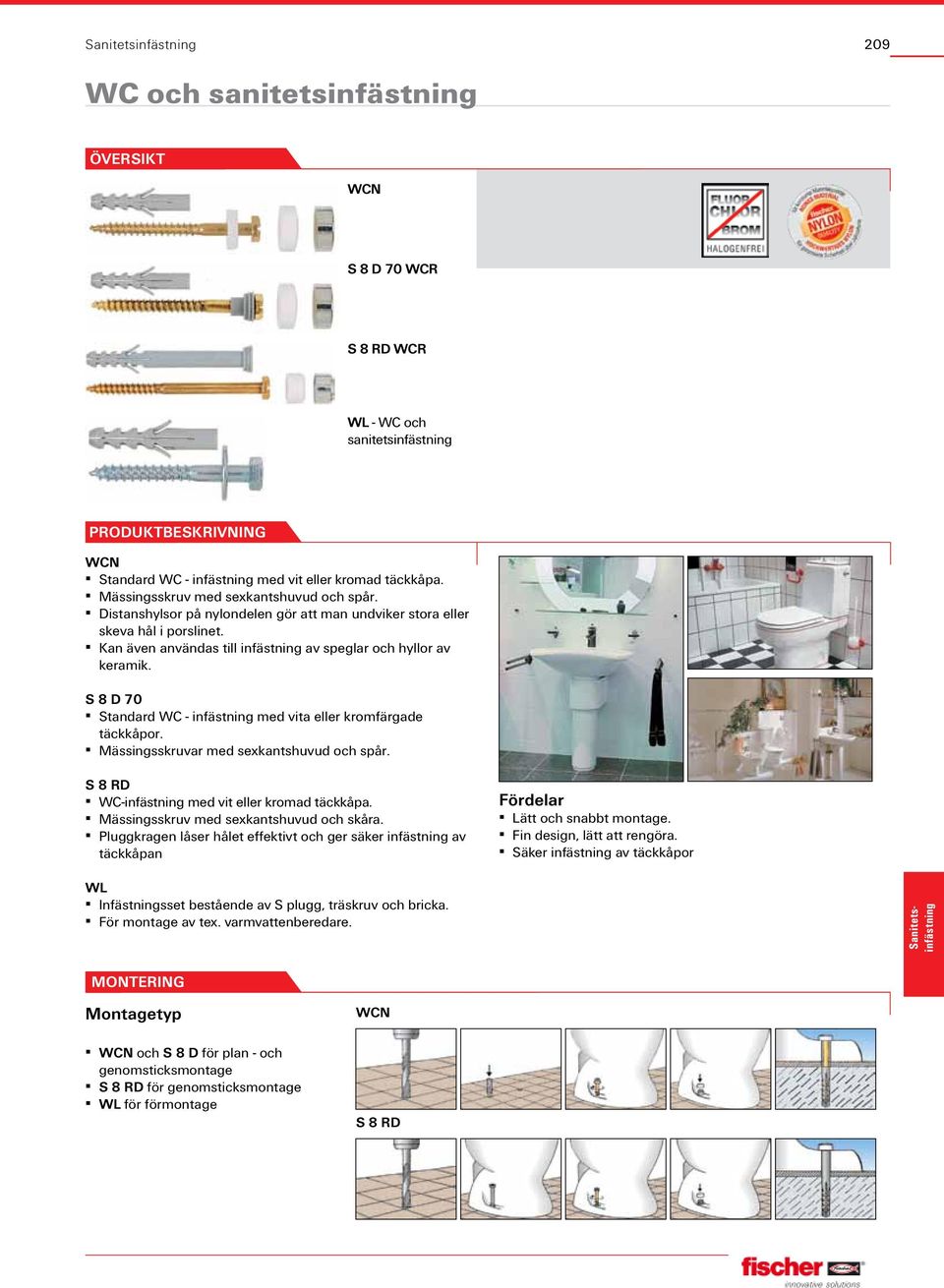

5 209 WC och sanitetsinfästning Översikt WCN S 8 D 70 WCR S 8 RD WCR WL - WC och sanitetsinfästning Produktbeskrivning WCN Standard WC - infästning med vit eller kromad täckkåpa. Mässingsskruv med sexkantshuvud och spår. Distanshylsor på nylondelen gör att man undviker stora eller skeva hål i porslinet. Kan även användas till infästning av speglar och hyllor av keramik. S 8 D 70 Standard WC - infästning med vita eller kromfärgade täckkåpor. Mässingsskruvar med sexkantshuvud och spår. S 8 RD WC-infästning med vit eller kromad täckkåpa. Mässingsskruv med sexkantshuvud och skåra. Pluggkragen låser hålet effektivt och ger säker infästning av täckkåpan Fördelar Lätt och snabbt montage. Fin design, lätt att rengöra. Säker infästning av täckkåpor WL Infästningsset bestående av S plugg, träskruv och bricka. För montage av tex. varmvattenberedare. Montering Montagetyp WCN och S 8 D för plan - och genomsticksmontage S 8 RD för genomsticksmontage WL för förmontage WCN S 8 RD

6 210 WC och sanitetsinfästning WCN WCN WCN Plugg S 8, 2 mässingsskruvar 6 x 70 sexkantskruv, 2 täckkåpor vit, 2 distanshylsor 2 Plugg S 8, 2 mässingsskruvar 6 x 70 sexkantskruv, 2 kromfärgade täckkåpor, 2 distanshylsor S 8 D 70 WCR S 8 D 70 WCR plugg S 8, 2 mässingsskruvar 6 x 70 sexkantskruv, 2 täckkåpor kromfärgad och vit, 2 distanshylsor S 8 RD WCR S 8 RD 60 WCR S 8 RD 80 WCR S 8 RD 80 W plugg S 8 RD 60, 2 mässingsskruvar 6 x 65 sexkantskruv, 2 täckkåpor kromfärgad och vit 2 plugg S 8 RD 80, 2 mässingsskruvar 6 x 85 sexkantskruv, 2 täckkåpor kromfärgad och vit 2 plugg S 8 RD 80, 2 träskruvar 6 x 85 sexkantskruv DIN 571 elförzinkad, 2 täckkåpor vit WL - WC och sanitetsinfästning WL 7 x WL 8 x WL 10 x plugg S 10, 2 träskruvar 7 x 65/ sexkantskruv SW 13 elförzinkad, 2 brickor, el.galv. 2 plugg S 10, 2 träskruvar 8 x 70 sexkantskruv DIN 571 elförzinkad, 2 brickor, el.galv. 2 plugg S 12, 2 träskruvar 10 x 70 sexkantskruv DIN 571 elförzinkad, 2 brickor, el.galv

7 211 WC-infästning WB Översikt WC-infästning WB 5N För infästning av: Golvmonterade toaletter och bidéer Produktbeskrivning Infästningsset WB 5N är till för osynligt montage av golvmonterade toaletter och bidéer. Fördelar WB 5N är tillverkad av nylon. Ingen kontakt mellan toalett och skruv. Porslinet skyddas. Montage Rengör borrhålet grundligt. Teknisk data WC-infästning WB 5N Typ Art.-nr. Förpackning Borrdiameter Min. Innehåll borrhålsdjup d o t [Antal.] [mm] [mm] WB 5N pluggar S 10C, 2 skruvar 7 x 65 gvz., 2 nylonvinklar, 2 brickor 8mm, 2 skruvar A2, 2 hylsor, 2 täckhattar, krom

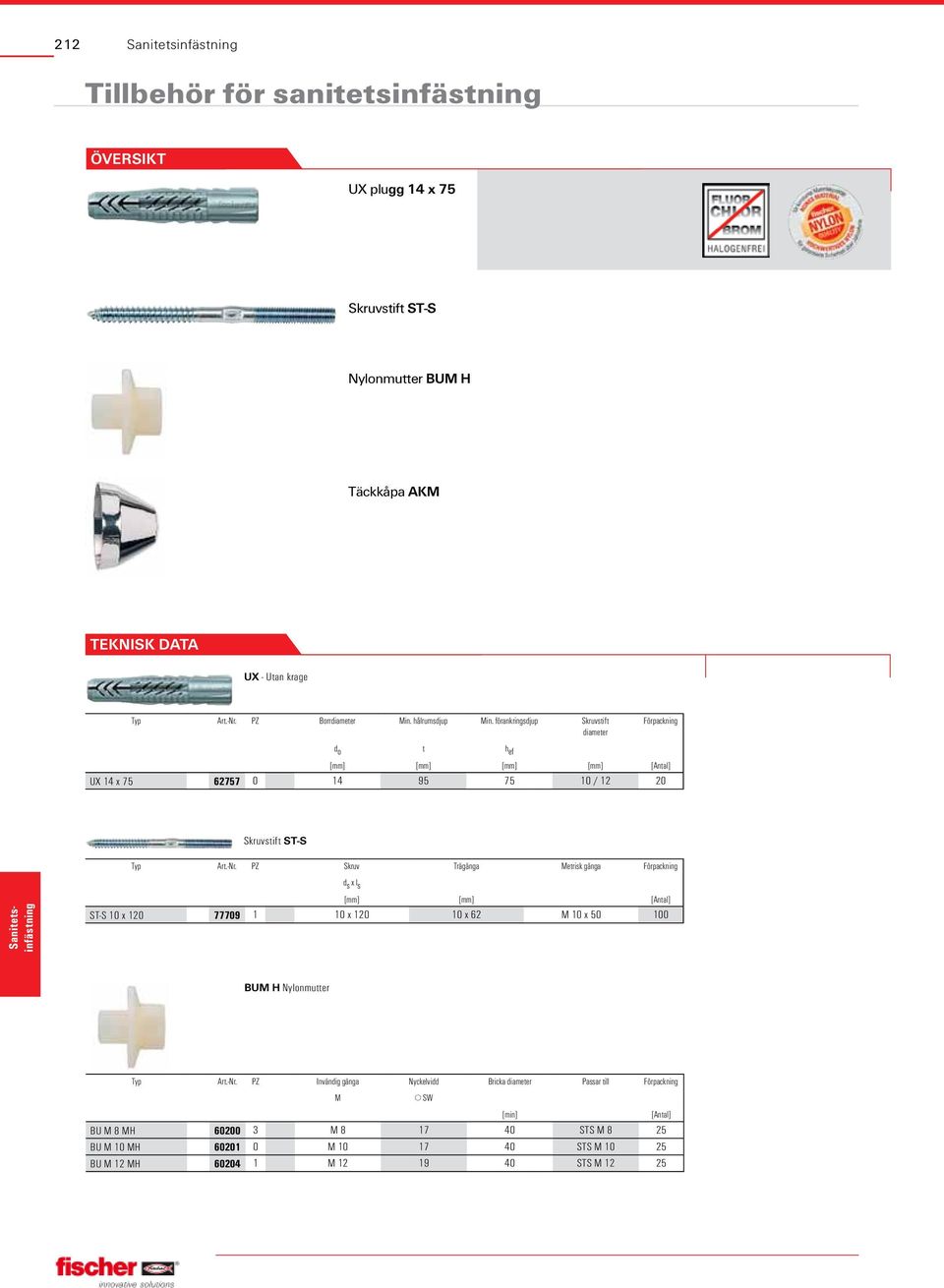

8 212 Tillbehör för sanitetsinfästning Översikt UX plugg 14 x 75 Skruvstift ST-S Nylonmutter BUM H Täckkåpa AKM UX - Utan krage Typ Art.-Nr. PZ Borrdiameter Min. hålrumsdjup Min. förankringsdjup Skruvstift diameter Förpackning d o t h ef [mm] [mm] [mm] [mm] UX 14 x / Skruvstift ST-S Typ Art.-Nr. PZ Skruv Trägänga Metrisk gänga Förpackning d s x l s [mm] [mm] ST-S 10 x x x 62 M 10 x 100 BUM H Nylonmutter Typ Art.-Nr. PZ Invändig gänga Nyckelvidd Bricka diameter Passar till Förpackning M [min] BU M 8 MH M STS M 8 25 BU M 10 MH M STS M BU M 12 MH M STS M SW

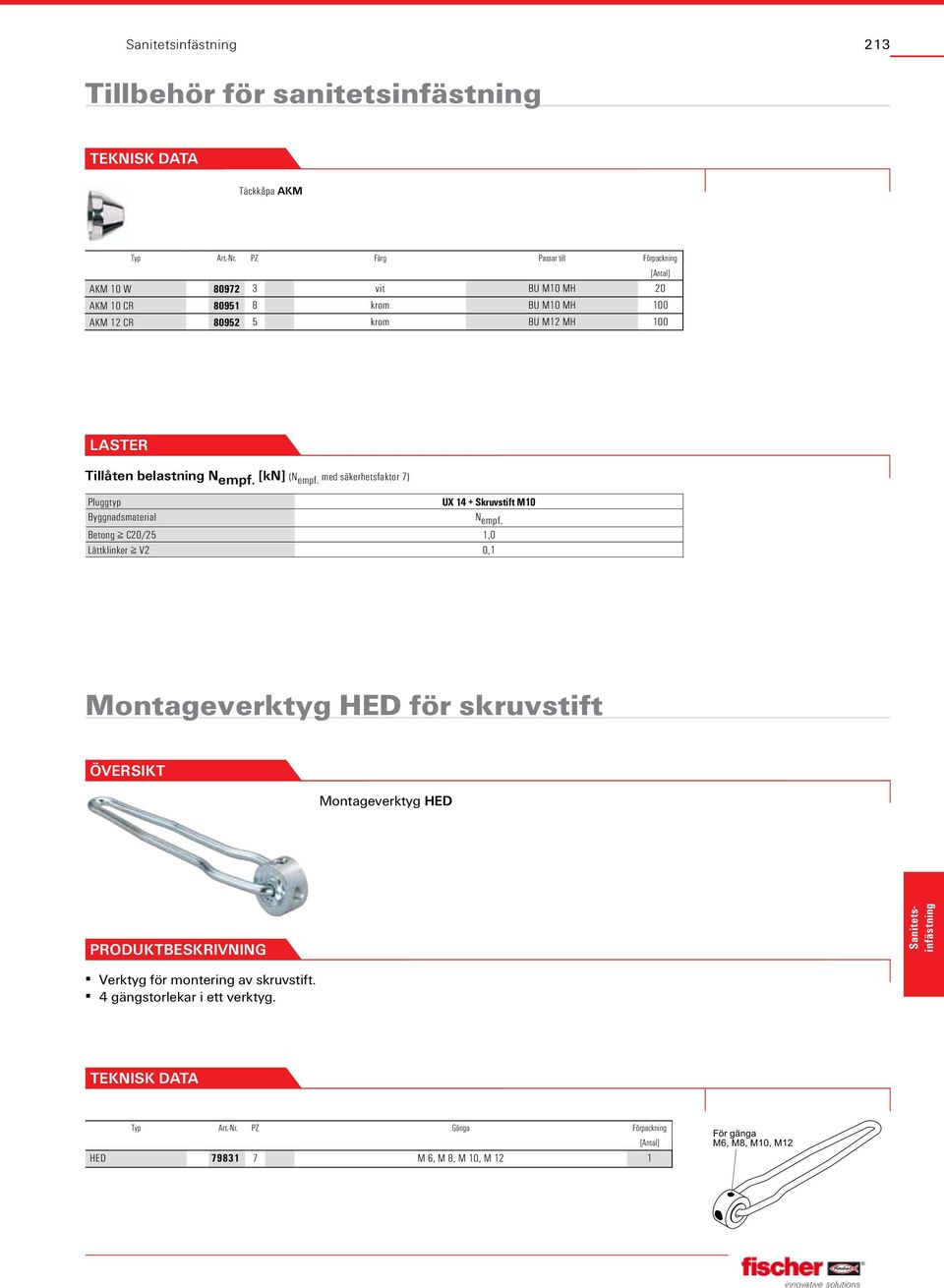

9 213 Tillbehör för sanitetsinfästning Täckkåpa AKM Typ Art.-Nr. PZ Färg Passar till Förpackning AKM 10 W vit BU M10 MH 20 AKM 10 CR krom BU M10 MH 100 AKM 12 CR krom BU M12 MH 100 LASTEr Tillåten belastning N empf. [kn] (N empf. med säkerhetsfaktor 7) Pluggtyp UX 14 + Skruvstift M10 Byggnadsmaterial N empf. Betong C20/25 1,0 Lättklinker V2 0,1 Montageverktyg HED för skruvstift Översikt Montageverktyg HED Produktbeskrivning Verktyg för montering av skruvstift. 4 gängstorlekar i ett verktyg. Typ Art.-Nr. PZ Gänga Förpackning HED M 6, M 8, M 10, M 12 1 För gänga M6, M8, M10, M12
