1 Bruksanvisning för nätverksprojektor

2 Innehåll Förberedelser...3 Ansluta projektorn till en dator...3 Trådbunden anslutning... 3 Fjärrstyra projektorn via en webbläsare...5 Upplösningar som stöds...6 PJLink-kommandon Innehåll

3 Förberedelser Din BenQ-projektor kan användas i både trådbundna och trådlösa nätverk. Från en webbläsare kan du hantera och styra projektorn från en eller flera fjärrdatorer när de är rätt anslutna till samma lokala nätverk. Ansluta projektorn till en dator Trådbunden anslutning Bärbar dator Trådbundet LAN RJ45-kabel Projektor RJ45-kabel RJ45-kabel Om du har en DHCP-miljö: 1. Ta en RJ45-kabel och anslut ena änden till RJ45 LAN-ingångsuttaget på projektorn och den andra änden till RJ45-porten på ditt Ethernet eller din router. 2. Gör något av följande: Tryck på NETWORK SETTING på fjärrkontrollen. Sidan Nätverksinställningar visas. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING: Avancerad menyn är markerad. Tryck på för att markera Nätverksinställningar och tryck på MODE/ENTER. Sidan Nätverksinställningar visas. 3. Markera Trådbundet nätverk och tryck på MODE/ENTER. 4. Se till att Status är Anslut. 5. Tryck på för att markera DHCP och tryck på / för att välja På. 6. Tryck på för att markera Verkställ och tryck på MODE/ENTER. 7. Öppna sidan Nätverksinställningar > Trådbundet nätverk igen. Inställningarna IP-adress, Nätmask, Standard-gateway och DNS visas. Anteckna IP-adressen som visas på raden IP-adress. Om IP-adress fortfarande inte visas ska du kontakta din ITS-administratör. Stationär dator Om du inte har en DHCP-miljö: 1. Upprepa stegen 1-4 ovan. 2. Tryck på för att markera DHCP och tryck på / för att välja Av. 3. Kontakta din ITS-administratör för information om inställningarna IP-adress, Nätmask, Standard-gateway och DNS. Förberedelser 3

4 4. Tryck på för att välja en post som du vill ändra och tryck på MODE/ENTER. 5. Tryck på / för att flytta markören och tryck sedan på / för att mata in värdet. 6. Spara inställningen genom att trycka på MODE/ENTER. Om du inte vill spara inställningarna trycker du på MENU/EXIT. 7. Tryck på för att markera Verkställ och tryck på MODE/ENTER. När du har utfört stegen ovan är projektorn ansluten till ditt lokala nätverk och tillgänglig från varje dator i samma lokala nätverk. 4 Förberedelser

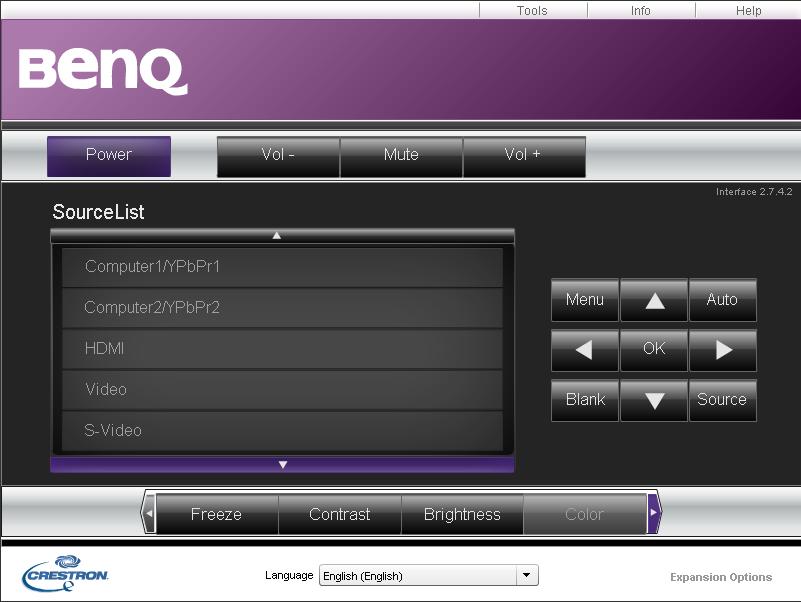

5 Fjärrstyra projektorn via en webbläsare Den här funktionen är inte tillgänglig när sändningsfunktionen är aktiverad. När du har rätt IP-adress för projektorn och projektorn är på eller i standbyläge kan du använda en dator i samma lokala nätverk för att styra datorn. Du måste använda Microsoft Internet Explorer version 7.0 eller 8.0. Skärmbilderna i den här manualen är endast avsedda som referens och kan se annorlunda ut i verkligheten. 1. Ange projektorns adress i adressfältet i webbläsaren och tryck på Enter. 2. På sidan Crestron (econtrol) visas användargränssnittet för Crestron econtrol. På econtrol-sidan finns en mängd virtuella nycklar för att styra projektorn eller justera de projicerade bilderna. i ii i i i. Dessa knappar fungerar på samma sätt som de i skärmmenyerna eller på fjärrkontrollen. Se kapitlet "Kontroller och funktioner" i användarhandboken för mer information. ii. Du kan byta ingångskälla genom att klicka på önskad signal. iii. Programmet finns på flera språk. Meny-knappen kan även användas för att gå tillbaka till föregående skärmmeny och för att avsluta och spara menyinställningarna. iii Fjärrstyra projektorn via en webbläsare 5

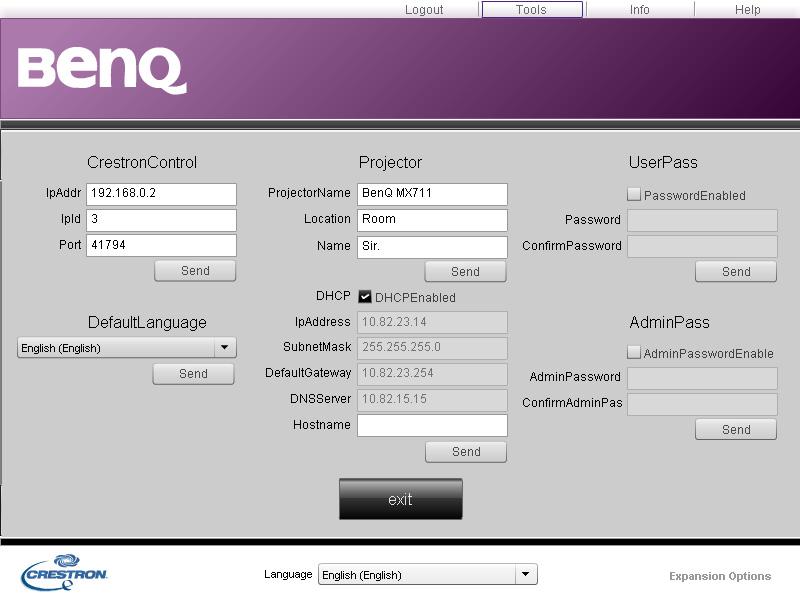

6 På verktygssidan kan du hantera projektorn, konfigurera inställningarna för LANstyrning och säkra åtkomsten till fjärrstyrd nätverksdrift på den här projektorn. iii i ii iv v i. Du kan namnge projektorn, hålla reda på dess plats och vilken person som styr den. ii. Du kan justera Nätverksinställningar. iii. När dessa ställts in har åtkomsten till det fjärrstyrda nätverket på projektorn blivit lösenordsskyddad. iv. När dessa ställts in har åtkomsten till verktygssidan blivit lösenordsskyddad. När du gjort justeringarna trycker du på knappen Skicka och uppgifterna sparas i projektorn. v. Tryck på Avsluta för att gå tillbaka till sidan för fjärrstyrd nätverksdrift. På informationssidan visas information och status för projektorn. Tryck på Exit (Avsluta) för att gå tillbaka till sidan för fjärrstyrd nätverksdrift. Besök & för mer information. Upplösningar som stöds Datorskärmen som projiceras kommer att automatiskt skalförändras till 1024 x Fjärrstyra projektorn via en webbläsare

7 PJLink-kommandon Den här projektorn stöder standardprotokollet PJLink för projektorstyrning. Kommandon som stöds anges nedan. De nedan angivna kommandona som stöds varierar från modell till modell. Kommando Beskrivning Parameter POWER OFF Styrning av strömmen. 0 = Power Off POWER ON Styrning av strömmen. 1 = Power On Power? Förfrågan om strömstatus. 0 = Power Off 1 = Power On 2 = Cooling down 3 = Warm up INPT Kommando för byte av ingång. 11 = VGA1 12 = VGA2 21 = SVideo 22 = CVBS 31 = HDMI INPT? Förfrågan om status för byte av ingång. 51 = CARD_READER 52 = LAN DISPLAY 53 = USB DISPLAY 42 = Speaker Volume Up 43 = Speaker Volume Down 44 = Microphone Volume Up 45 = Microphone Volume Down 46 = Freeze 47 = Change picture mode AVMT AVMT? LAMP? INST? Styrning av funktionen bild och ljud av/på. Förfrågan om aktuell status för ljud och bild av. Förfrågan om antalet lamptimmar. Förfrågan till listan som möjliggör byte av ingång. 10 = Video mute off 11 = Video mute on 20 = Audio mute off 21 = Audio mute on 30 = Video & Audio mute off 31 = Video & Audio mute on Lamp hour Return " " NAME? Förfrågan om projektornamn. Return "Digital Projector" INF0? Förfrågan om upplösning. Return "Education Series" INF1? Förfrågan om tillverkarens namn. Return "BenQ" INF2? Förfrågan om modellnamn. Return model name as below, "Actual model name" CLSS? Förfrågan om klassinformation. Return "Version" PJLink-kommandon 7

8 ERST? Förfrågan om felstatus. Error Status GET ALL Förfrågan om alla statusuppgifter. Return all "?" items 8 PJLink-kommandon
