Montering & Bruksanvisning Garage Holger

Transkript

1 Montering & Bruksanvisning Garage Holger Rev.nr: Skruvdragare Bits: Kryss 3 & 6 mm borr Skruvmejsel Tumstock Vattenpass Tång Såg Kniv Hammare Skiftnyckel Trappstege FRD

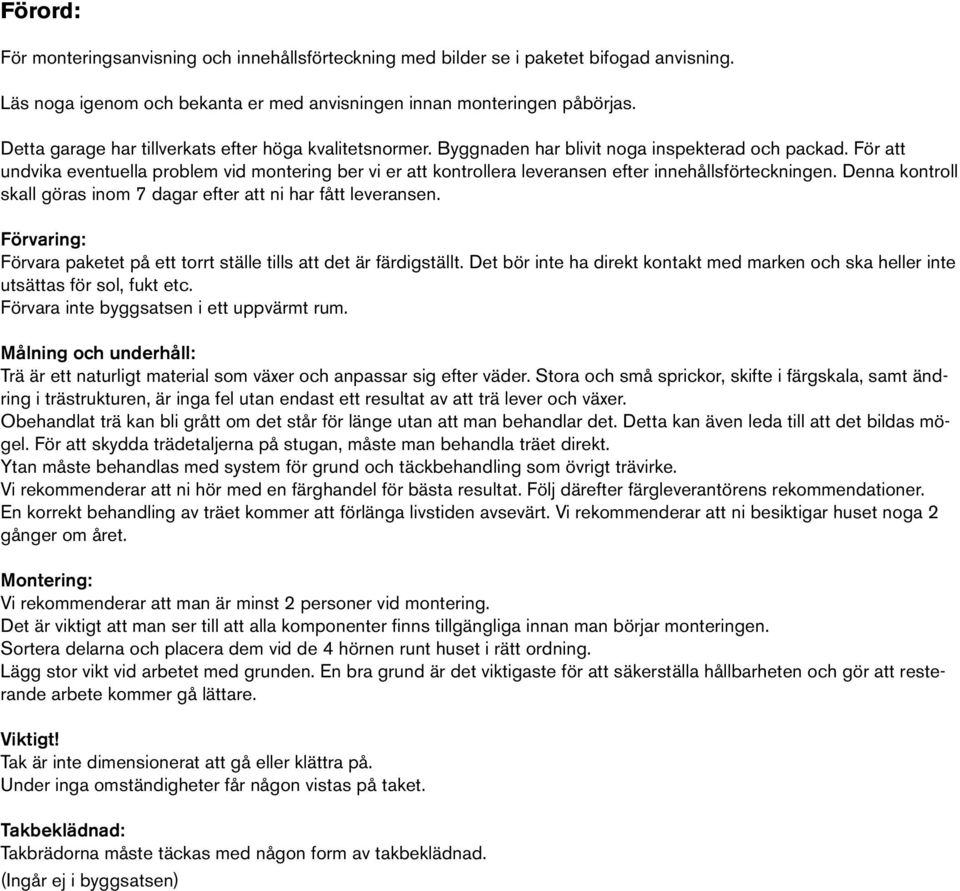

2 Förord: För monteringsanvisning och innehållsförteckning med bilder se i paketet bifogad anvisning. Läs noga igenom och bekanta er med anvisningen innan monteringen påbörjas. Detta garage har tillverkats efter höga kvalitetsnormer. Byggnaden har blivit noga inspekterad och packad. För att undvika eventuella problem vid montering ber vi er att kontrollera leveransen efter innehållsförteckningen. Denna kontroll skall göras inom 7 dagar efter att ni har fått leveransen. Förvaring: Förvara paketet på ett torrt ställe tills att det är färdigställt. Det bör inte ha direkt kontakt med marken och ska heller inte utsättas för sol, fukt etc. Förvara inte byggsatsen i ett uppvärmt rum. Målning och underhåll: Trä är ett naturligt material som växer och anpassar sig efter väder. Stora och små sprickor, skifte i färgskala, samt ändring i trästrukturen, är inga fel utan endast ett resultat av att trä lever och växer. Obehandlat trä kan bli grått om det står för länge utan att man behandlar det. Detta kan även leda till att det bildas mögel. För att skydda trädetaljerna på stugan, måste man behandla träet direkt. Ytan måste behandlas med system för grund och täckbehandling som övrigt trävirke. Vi rekommenderar att ni hör med en färghandel för bästa resultat. Följ därefter färgleverantörens rekommendationer. En korrekt behandling av träet kommer att förlänga livstiden avsevärt. Vi rekommenderar att ni besiktigar huset noga 2 gånger om året. Montering: Vi rekommenderar att man är minst 2 personer vid montering. Det är viktigt att man ser till att alla komponenter finns tillgängliga innan man börjar monteringen. Sortera delarna och placera dem vid de 4 hörnen runt huset i rätt ordning. Lägg stor vikt vid arbetet med grunden. En bra grund är det viktigaste för att säkerställa hållbarheten och gör att resterande arbete kommer gå lättare. Viktigt! Tak är inte dimensionerat att gå eller klättra på. Under inga omständigheter får någon vistas på taket. Takbeklädnad: Takbrädorna måste täckas med någon form av takbeklädnad. (Ingår ej i byggsatsen)

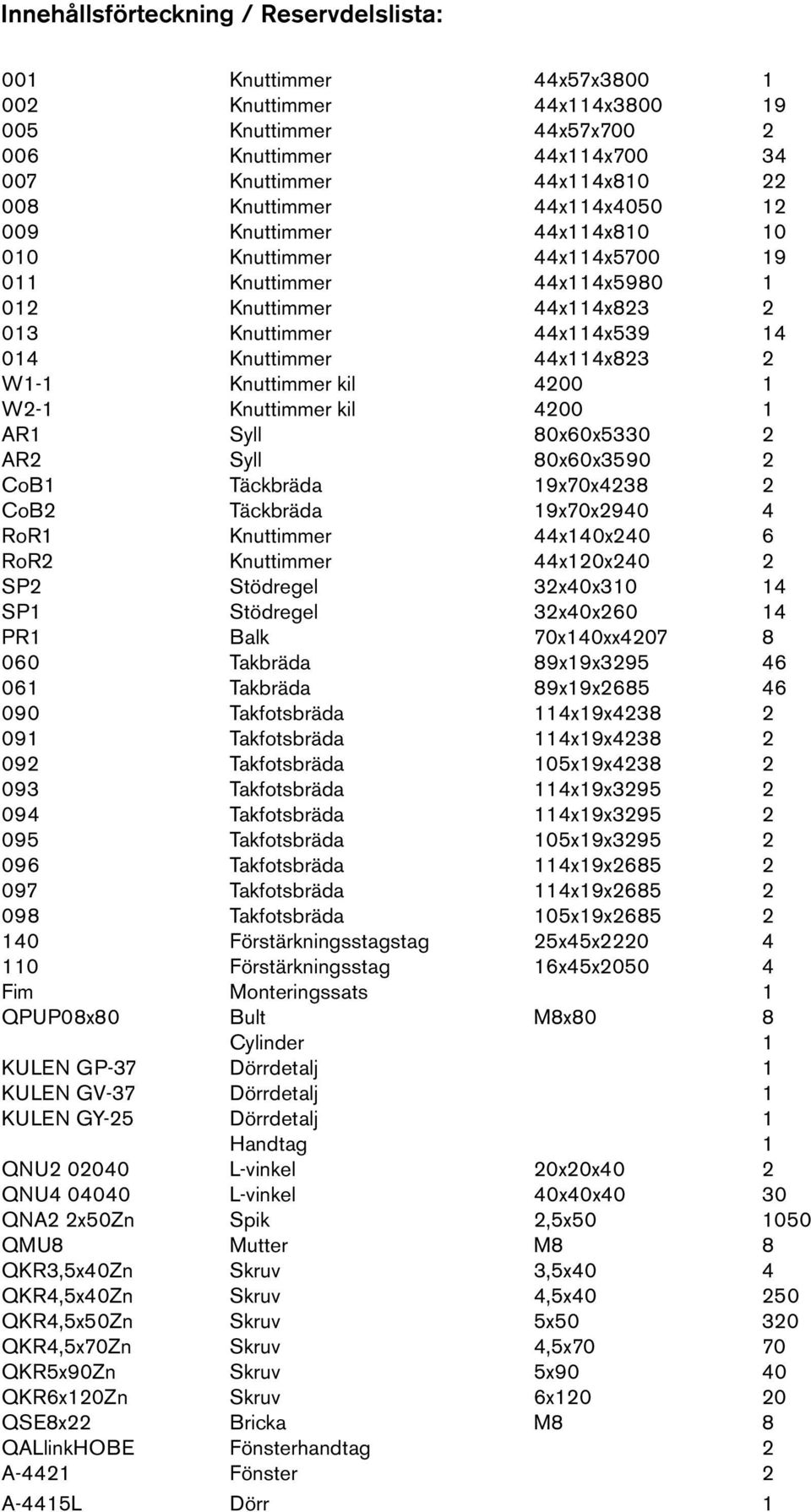

3 Innehållsförteckning / Reservdelslista: 001 Knuttimmer 44x57x Knuttimmer 44x114x Knuttimmer 44x57x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x Knuttimmer 44x114x823 2 W1-1 Knuttimmer kil W2-1 Knuttimmer kil AR1 Syll 80x60x AR2 Syll 80x60x CoB1 Täckbräda 19x70x CoB2 Täckbräda 19x70x RoR1 Knuttimmer 44x140x240 6 RoR2 Knuttimmer 44x120x240 2 SP2 Stödregel 32x40x SP1 Stödregel 32x40x PR1 Balk 70x140xx Takbräda 89x19x Takbräda 89x19x Takfotsbräda 114x19x Takfotsbräda 114x19x Takfotsbräda 105x19x Takfotsbräda 114x19x Takfotsbräda 114x19x Takfotsbräda 105x19x Takfotsbräda 114x19x Takfotsbräda 114x19x Takfotsbräda 105x19x Förstärkningsstagstag 25x45x Förstärkningsstag 16x45x Fim Monteringssats 1 QPUP08x80 Bult M8x80 8 Cylinder 1 KULEN GP-37 Dörrdetalj 1 KULEN GV-37 Dörrdetalj 1 KULEN GY-25 Dörrdetalj 1 Handtag 1 QNU L-vinkel 20x20x40 2 QNU L-vinkel 40x40x40 30 QNA2 2x50Zn Spik 2,5x QMU8 Mutter M8 8 QKR3,5x40Zn Skruv 3,5x40 4 QKR4,5x40Zn Skruv 4,5x QKR4,5x50Zn Skruv 5x QKR4,5x70Zn Skruv 4,5x70 70 QKR5x90Zn Skruv 5x90 40 QKR6x120Zn Skruv 6x QSE8x22 Bricka M8 8 QALlinkHOBE Fönsterhandtag 2 A-4421 Fönster 2 A-4415L Dörr 1

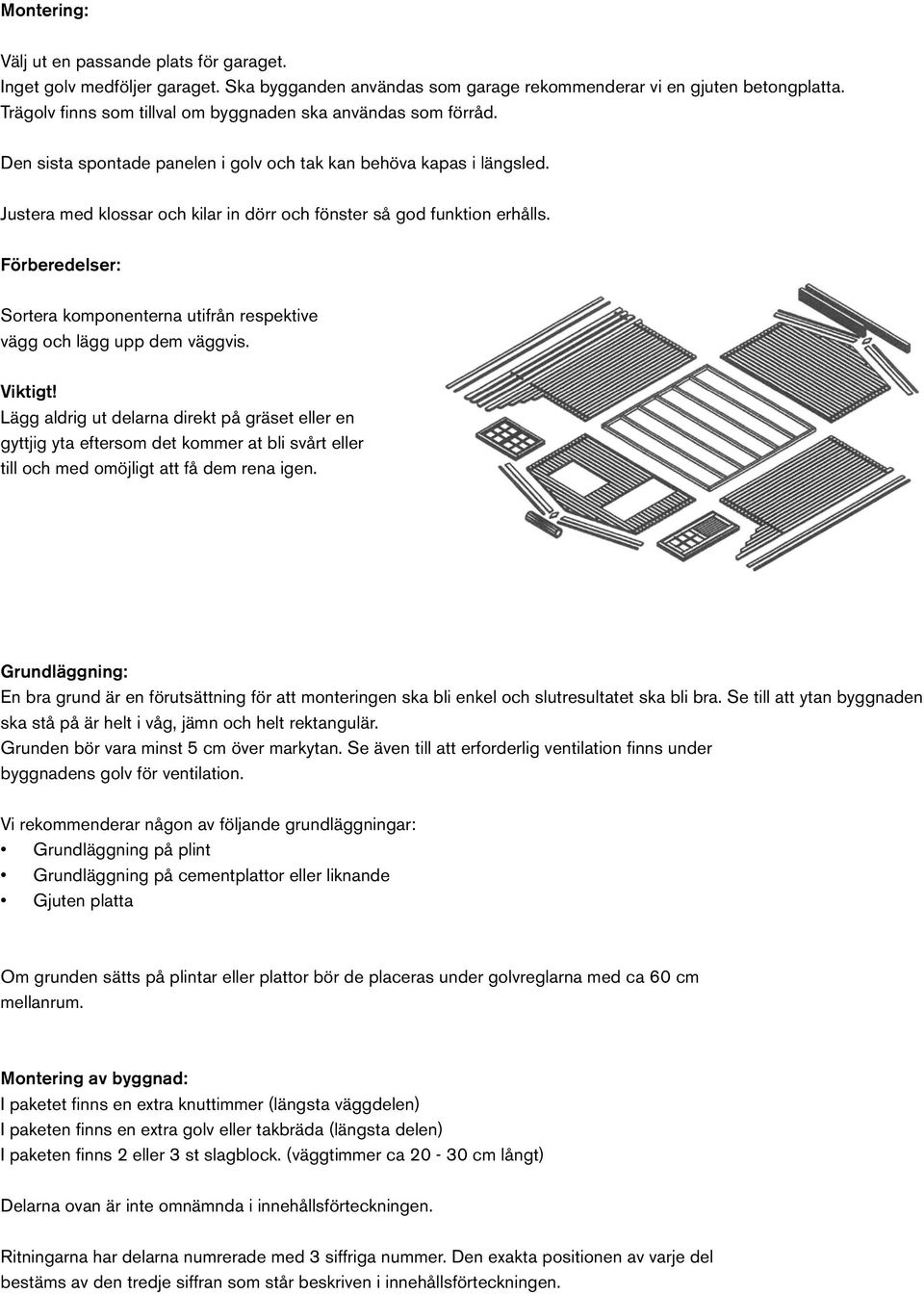

4 Montering: Välj ut en passande plats för garaget. Inget golv medföljer garaget. Ska bygganden användas som garage rekommenderar vi en gjuten betongplatta. Trägolv finns som tillval om byggnaden ska användas som förråd. Den sista spontade panelen i golv och tak kan behöva kapas i längsled. Justera med klossar och kilar in dörr och fönster så god funktion erhålls. Förberedelser: Sortera komponenterna utifrån respektive vägg och lägg upp dem väggvis. Viktigt! Lägg aldrig ut delarna direkt på gräset eller en gyttjig yta eftersom det kommer at bli svårt eller till och med omöjligt att få dem rena igen. Grundläggning: En bra grund är en förutsättning för att monteringen ska bli enkel och slutresultatet ska bli bra. Se till att ytan byggnaden ska stå på är helt i våg, jämn och helt rektangulär. Grunden bör vara minst 5 cm över markytan. Se även till att erforderlig ventilation finns under byggnadens golv för ventilation. Vi rekommenderar någon av följande grundläggningar: Grundläggning på plint Grundläggning på cementplattor eller liknande Gjuten platta Om grunden sätts på plintar eller plattor bör de placeras under golvreglarna med ca 60 cm mellanrum. Montering av byggnad: I paketet finns en extra knuttimmer (längsta väggdelen) I paketen finns en extra golv eller takbräda (längsta delen) I paketen finns 2 eller 3 st slagblock. (väggtimmer ca cm långt) Delarna ovan är inte omnämnda i innehållsförteckningen. Ritningarna har delarna numrerade med 3 siffriga nummer. Den exakta positionen av varje del bestäms av den tredje siffran som står beskriven i innehållsförteckningen.

5 Grund / Golv: Golv ingår inte i byggsatsen utan kan köpas till separat. Ska bygganden användas som garage rekommenderas en gjuten betongplatta. Grunden måste vara helt slät och i våg för att monteringen ska bli bra. Tänk på: Vi rekommenderar att lägga en syllpapp eller liknande mellan understa lagret trä och grunden. Detta för att förhindra att fukt tränger upp i träet. Tänk på: För att skydda byggnaden från stormvindar rekommenderas att fästa den i marken på något sätt. Använd plint/jordankare eller liknande. Dessa ingår ej i byggsatsen. Montering av grundreglar: Väggar: När väggarna monteras, är det viktigt att komma ihåg följande: Knuttimret monteras alltid med tungan uppåt! Om nödvändigt, använd slagblocket och en hammare. Slå aldrig med en hammare direkt på timrets tungor. Montera byggnadens väggar enligt ritning med väggplaner. Börja med halvtimret för fram och bakväggarna och skruva fast dem i grunden. Montera sedan understa laget timmer till sidoväggarna. Timret ska överlappa grunden med 3-5 mm på varje sida. På detta sätt skyddas grunden mot regn och fukt som rinner in i grunden. Viktigt! Efter första lagret timmer, mät diagonalerna och kontrollera att de är lika. Om nödvändigt, justera detta undra lager till diagonalerna är helt lika och ramen är helt rektangulär. Fortsätt monteringen av väggarna genom att knacka ihop knuttimret ordentligt. Om nödvändigt, använd ett slagblock och hammare. Glöm inte heller bort att montera dörrar och fönster. Dörrmonteringen bör startas vid 5:e eller 6:e lagret timmer.

6 Dörr och Fönster Dörrkarm: Montering av dörrkarm (endast dubbeldörr) Om en dubbeldörr monteras, kommer karmen i separata delar. Börja med att montera karmen. Placera ut de 4 delarna och skruva ihop dem. Det är viktigt att delen med det djupare spåret monteras uppåt. Karmsidorna är spegelvända och har gångjärn monterade. Det rekommenderas att montera dörrbladen senare. Om en enkeldörr monteras kommer denna färdigmonterad. Dörrmontering: Dörrkarmen placeras i öppningen i knuttimret och ska täta ned mot det undre timret. Fönstermontering: Fortsätt med monteringen av väggarna tills fönsterhöjden nås. Väggplanen visar hur många lager timmer som ska läggas innan fönstret ska monteras. Montera fönstret på motsvarande sätt som dörren. Tryck med kraft ned fönstret mot knuttimret under. Se till att fönstret monteras på rätt håll. Tips! Tänk på att dörrar och fönster öppnas åt rätt håll. Dörrar är alltid utåtgående och dreh-kip fönster öppnas alltid inåt. Sidhängda fönster öppnas utåt. OBS! Det är inte nödvändigt att fästa dörr och fönster i väggtimret. Ska så göras ska de bara fästas med ett par skruvar i dörren eller fönstrets nedre del. När timret torkar krymper det och då måste dörren eller fönstret kunna röra sig i förhållande till väggen. Gör en finjusterig av dörr och fönster 2-3 veckor efter montering när träet anpassat sig till den omgivande miljön och timret satt sig på plats. Viktigt! När fönster och dörr monteras kommer det att finnas en springa upptill innan knuttimret börjar. Denna är till för att timret ska kunna röra sig. Isolera utrymmet med glas- elller stenull och täck med lister. Fogskum får EJ användas.

7 Gavelspets: I de flesta fall är väggsektionen upp i nock levererad i en hel del. (Vissa husmodeller har dock en sektion bestående av flera delar som måste skruvas ihop innan montering.) När de sista väggtimmerdelarna monterats, lyft upp denna väggsektion på husgavlarna och skruva fast den. I väggsektionen finns urtag för nockbalkarna. Dessa har även de urtag som ska passas in i väggsektionen för att allt ska komma på rätt plats. Montera taknockarna i väggsektionerna. Se till att allting är i våg och linjerar. Skruva fast taknockarna i väggsektionen ovanifrån. Notera: Om inte timret i väggarna har blivit ordentligt ihopknackat utan mellanrum, finns risk att det övre timret inte linjerar med gavelspetssektionen. Knack då ihop timret ordentligt, alternativt hyvla av till rätt nivå. Tak: Innan takbrädorna monteras, kontrollera att byggnaden är helt i våg och lod. Använd ett långt vattenpass för att kontrollera alla väggar. OBS! Medan taket läggs, använd en stabil stege. Gå inte på taket då det inte är dimensionerat för punktlaster utan endast för utbredd last.(snö, vind etc) OBS! Börja läggningen av taket från takets framkant. Slå ihop brädorna försiktigt och spika fast dem i nockar och väggsektionernas ovansida. OBS! Slå inte ihop takbrädorna helt. Finns ett spel om ca 1 mm per bräda kvar kommer brädorna att kunna svälla med temperatur och luftfuktighet utan att slå sig. Se till att avståndet mot taknock och takutsprång är lika längs hela takets längd vid montering av takbrädorna. Spänn gärna upp ett snöre för att kunna kontrollera detta. Takbrädorna måste linjera med nockbalkarna fram och bak. Det kan vara nödvändigt att såga den sista brädan i längsled för att linjera med taknockarnas ändar.

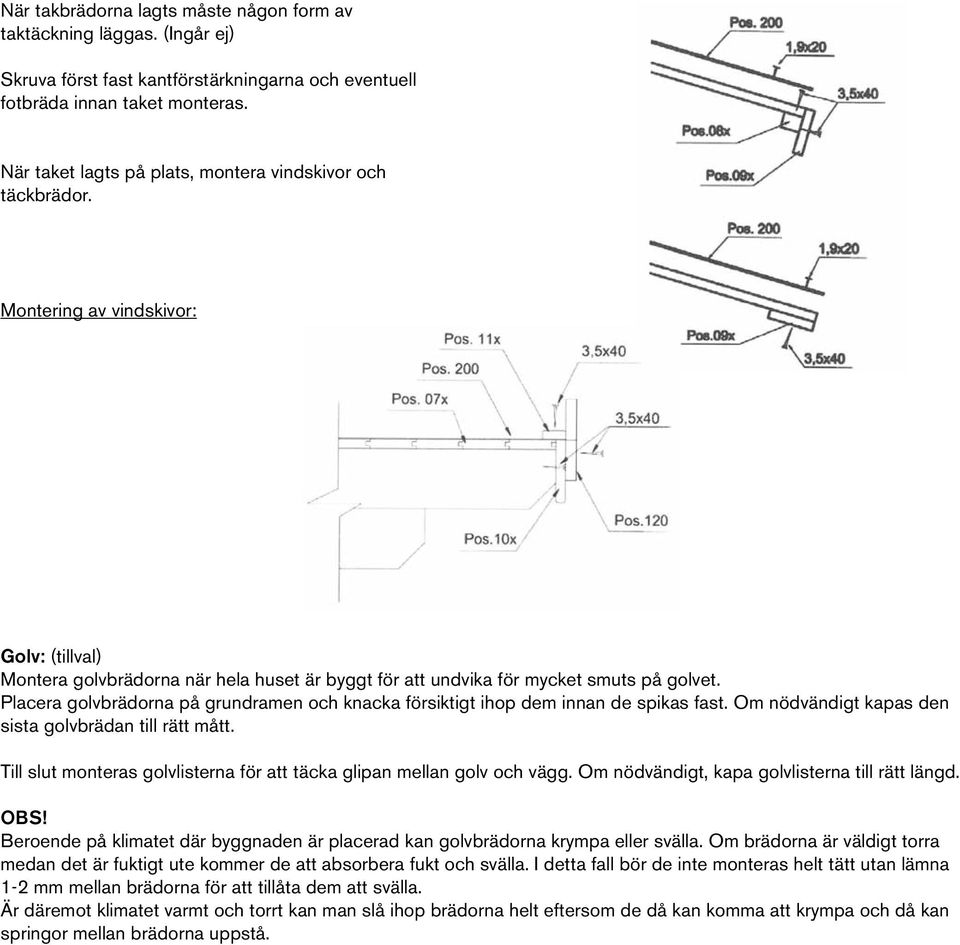

8 När takbrädorna lagts måste någon form av taktäckning läggas. (Ingår ej) Skruva först fast kantförstärkningarna och eventuell fotbräda innan taket monteras. När taket lagts på plats, montera vindskivor och täckbrädor. Montering av vindskivor: Golv: (tillval) Montera golvbrädorna när hela huset är byggt för att undvika för mycket smuts på golvet. Placera golvbrädorna på grundramen och knacka försiktigt ihop dem innan de spikas fast. Om nödvändigt kapas den sista golvbrädan till rätt mått. Till slut monteras golvlisterna för att täcka glipan mellan golv och vägg. Om nödvändigt, kapa golvlisterna till rätt längd. OBS! Beroende på klimatet där byggnaden är placerad kan golvbrädorna krympa eller svälla. Om brädorna är väldigt torra medan det är fuktigt ute kommer de att absorbera fukt och svälla. I detta fall bör de inte monteras helt tätt utan lämna 1-2 mm mellan brädorna för att tillåta dem att svälla. Är däremot klimatet varmt och torrt kan man slå ihop brädorna helt eftersom de då kan komma att krympa och då kan springor mellan brädorna uppstå.

9 Stormstag: (ingår ej i alla byggsatser) Montera 2st stormstag på gavlarnas insida med medföljande bult och mutter. Det är viktigt att borra igenom väggtimret i förväg. Följ placeringen på ritningen noga för att inga problem ska uppstå när träet i väggarna sväller eller krymper. Tips! Försäkra er om att staget är fäst i ett timmer i gavelspetsen uppåt och i den understa av fullhöjdstimret nedtill. Om nödvändigt, korta i ovankant för att den ska få plats. Spänn inte bultarna för hårt för att tillåta att träet kan röra sig. När bygganden satt sig, justera stormstagen så timret kan sätta sig på plats om så behövs. Montering av stormstag:

10 Montering av dubbeldörr: När grundreglarna placerats på grunden ska karmen till dubbeldörren sättas ihop och monteras. Skruva fast karmen med grundreglarna med L-vinklar enligt ritning nedan. Därefter kan halvtimret placeras rätt. Fortsätt lägga timret enligt manualen. Viktigt! Det är viktigt att stödja upp dörrkarmen under montaget av byggnaden. Dörrkarm Halvtimmer L-vinkel Grundregel Grundregel Halvtimmer L-vinkel Fixera understa laget timmer: Det understa laget timmer ska fixeras mot grunden med L-vinklar. Tänk på: Grundreglarna bör förankras i grunden eller marken för att undvika att bygganden blir ostabil. Använd metallvinklar, jordankare eller annat passande beslag. (Ingår ej) L-vinkel L-vinkel Grundregel

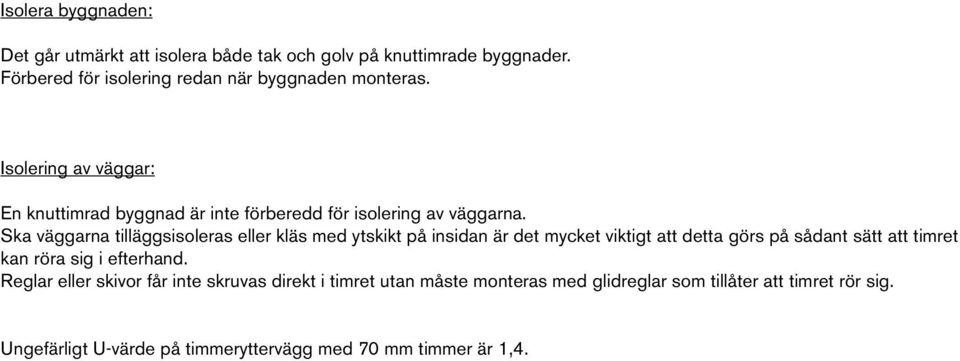

11 Isolera byggnaden: Det går utmärkt att isolera både tak och golv på knuttimrade byggnader. Förbered för isolering redan när byggnaden monteras. Isolering av väggar: En knuttimrad byggnad är inte förberedd för isolering av väggarna. Ska väggarna tilläggsisoleras eller kläs med ytskikt på insidan är det mycket viktigt att detta görs på sådant sätt att timret kan röra sig i efterhand. Reglar eller skivor får inte skruvas direkt i timret utan måste monteras med glidreglar som tillåter att timret rör sig. Ungefärligt U-värde på timmeryttervägg med 70 mm timmer är 1,4.
