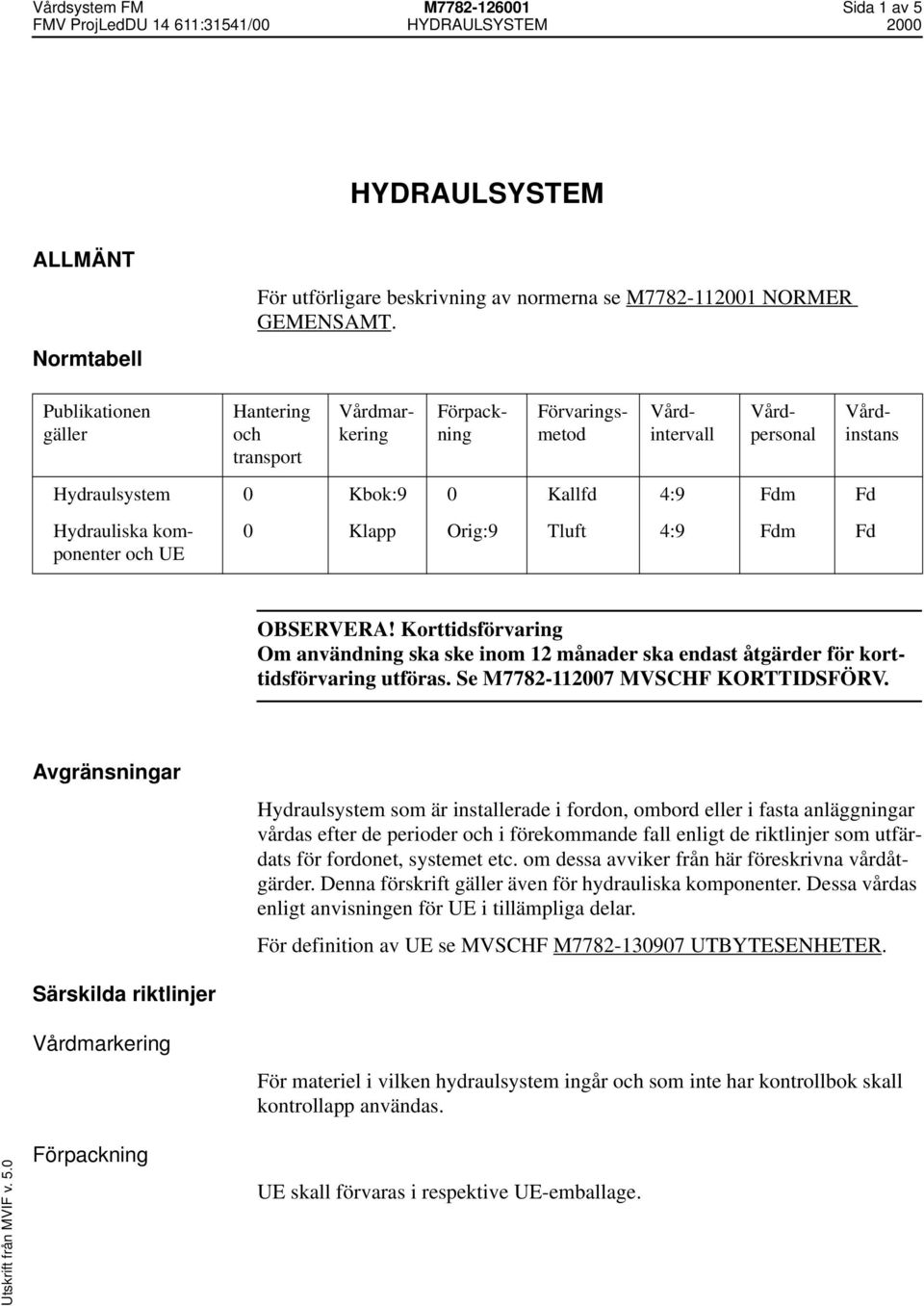

1 Vårdsystem FM M Sida 1 av 5 HYDRAULSYSTEM ALLMÄNT Normtabell För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Publikationen gäller Hantering och transport Hydraulsystem 0 Kbok:9 0 Kallfd 4:9 Fdm Fd Hydrauliska komponenter och UE Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans 0 Klapp Orig:9 Tluft 4:9 Fdm Fd OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Avgränsningar Hydraulsystem som är installerade i fordon, ombord eller i fasta anläggningar vårdas efter de perioder och i förekommande fall enligt de riktlinjer som utfärdats för fordonet, systemet etc. om dessa avviker från här föreskrivna vårdåtgärder. Denna förskrift gäller även för hydrauliska komponenter. Dessa vårdas enligt anvisningen för UE i tillämpliga delar. För definition av UE se MVSCHF M UTBYTESENHETER. Särskilda riktlinjer Vårdmarkering För materiel i vilken hydraulsystem ingår och som inte har kontrollbok skall kontrollapp användas. Förpackning UE skall förvaras i respektive UE-emballage.

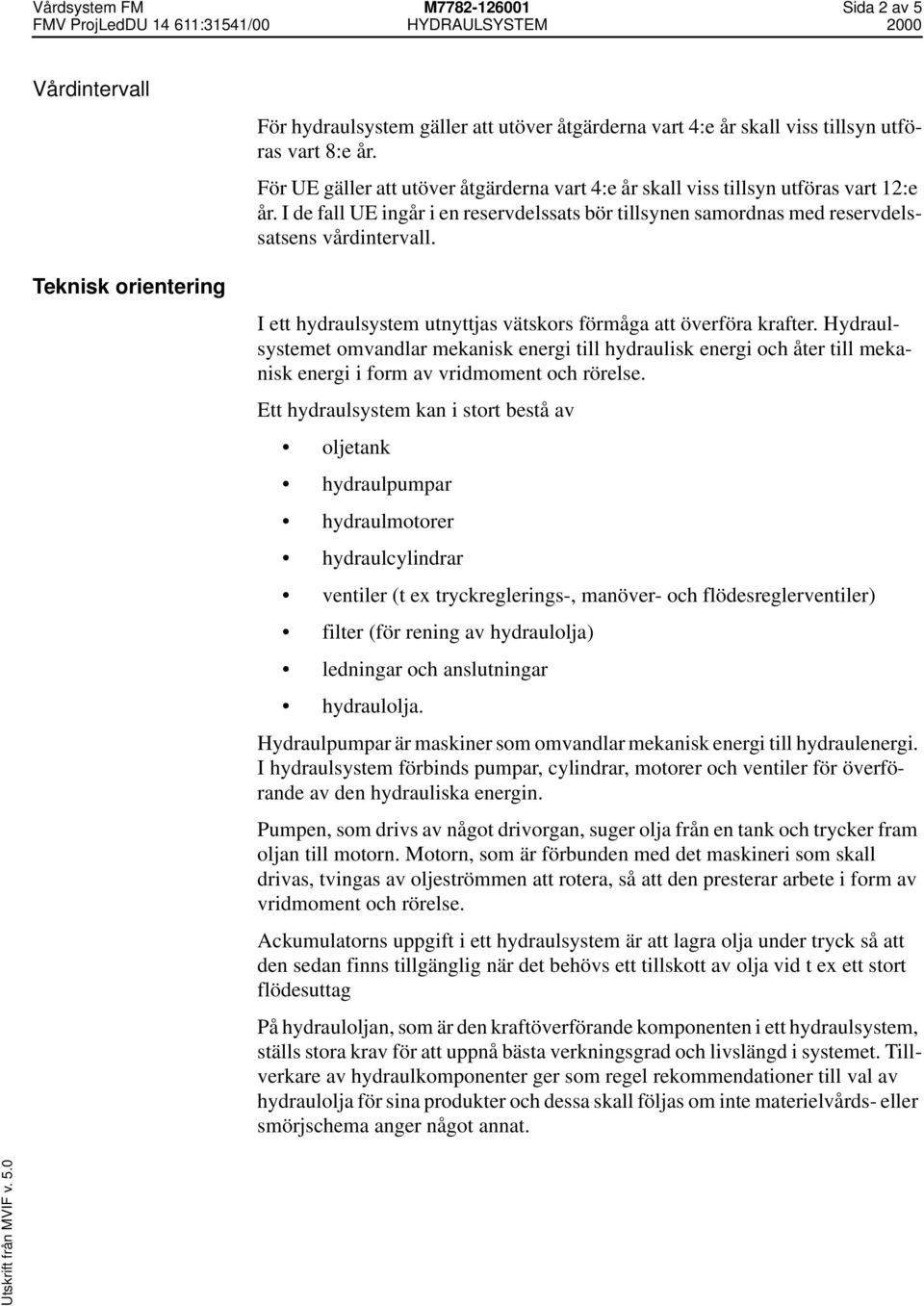

2 Vårdsystem FM M Sida 2 av 5 Vårdintervall Teknisk orientering För hydraulsystem gäller att utöver åtgärderna vart 4:e år skall viss tillsyn utföras vart 8:e år. För UE gäller att utöver åtgärderna vart 4:e år skall viss tillsyn utföras vart 12:e år. I de fall UE ingår i en reservdelssats bör tillsynen samordnas med reservdelssatsens vårdintervall. I ett hydraulsystem utnyttjas vätskors förmåga att överföra krafter. Hydraulsystemet omvandlar mekanisk energi till hydraulisk energi och åter till mekanisk energi i form av vridmoment och rörelse. Ett hydraulsystem kan i stort bestå av oljetank hydraulpumpar hydraulmotorer hydraulcylindrar ventiler (t ex tryckreglerings-, manöver- och flödesreglerventiler) filter (för rening av hydraulolja) ledningar och anslutningar hydraulolja. Hydraulpumpar är maskiner som omvandlar mekanisk energi till hydraulenergi. I hydraulsystem förbinds pumpar, cylindrar, motorer och ventiler för överförande av den hydrauliska energin. Pumpen, som drivs av något drivorgan, suger olja från en tank och trycker fram oljan till motorn. Motorn, som är förbunden med det maskineri som skall drivas, tvingas av oljeströmmen att rotera, så att den presterar arbete i form av vridmoment och rörelse. Ackumulatorns uppgift i ett hydraulsystem är att lagra olja under tryck så att den sedan finns tillgänglig när det behövs ett tillskott av olja vid t ex ett stort flödesuttag På hydrauloljan, som är den kraftöverförande komponenten i ett hydraulsystem, ställs stora krav för att uppnå bästa verkningsgrad och livslängd i systemet. Tillverkare av hydraulkomponenter ger som regel rekommendationer till val av hydraulolja för sina produkter och dessa skall följas om inte materielvårds- eller smörjschema anger något annat.

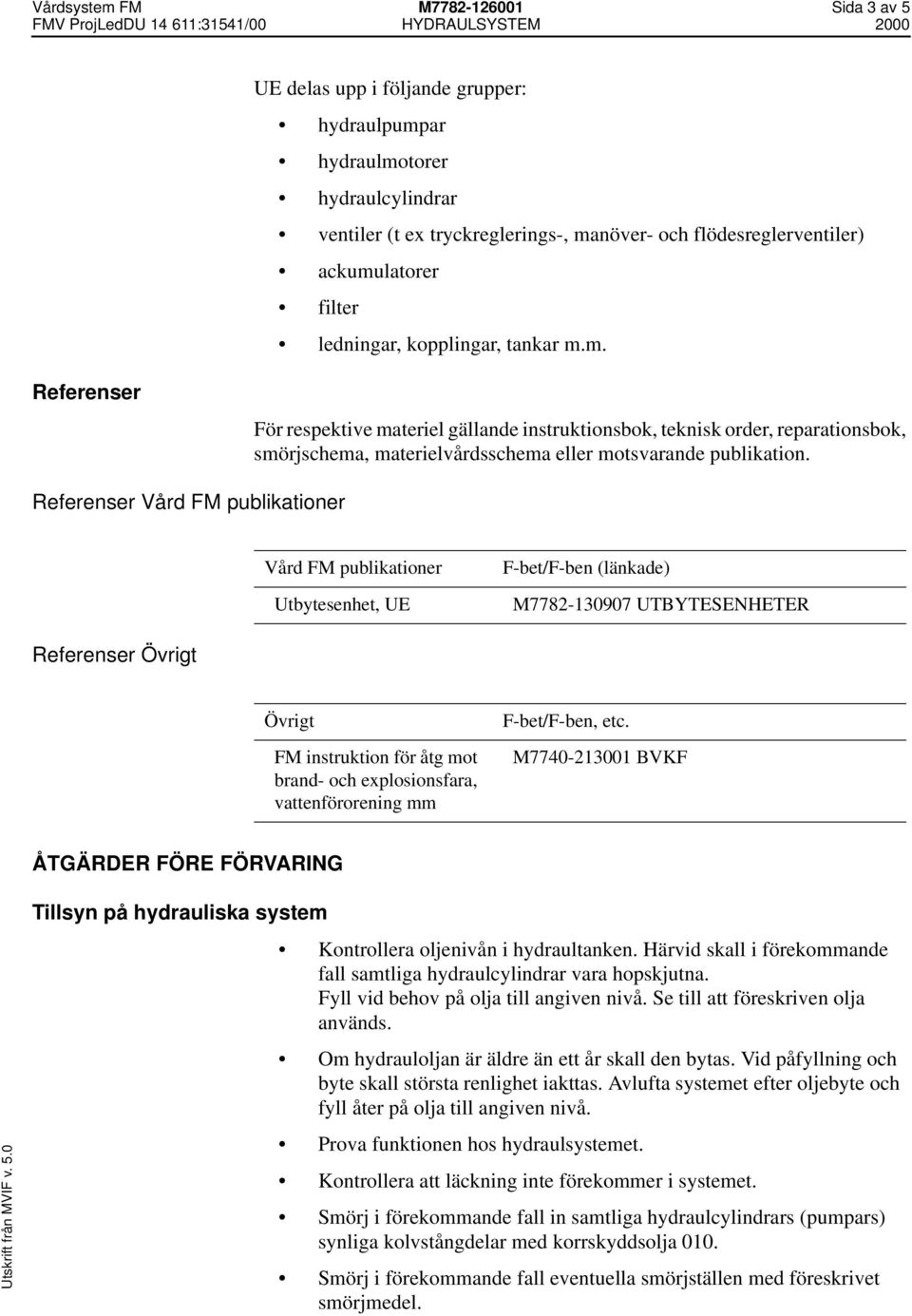

3 Vårdsystem FM M Sida 3 av 5 UE delas upp i följande grupper: hydraulpumpar hydraulmotorer hydraulcylindrar ventiler (t ex tryckreglerings-, manöver- och flödesreglerventiler) ackumulatorer filter ledningar, kopplingar, tankar m.m. Referenser För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Utbytesenhet, UE F-bet/F-ben (länkade) M UTBYTESENHETER Referenser Övrigt Övrigt FM instruktion för åtg mot brand- och explosionsfara, vattenförorening mm F-bet/F-ben, etc. M BVKF ÅTGÄRDER FÖRE FÖRVARING Tillsyn på hydrauliska system Kontrollera oljenivån i hydraultanken. Härvid skall i förekommande fall samtliga hydraulcylindrar vara hopskjutna. Fyll vid behov på olja till angiven nivå. Se till att föreskriven olja används. Om hydrauloljan är äldre än ett år skall den bytas. Vid påfyllning och byte skall största renlighet iakttas. Avlufta systemet efter oljebyte och fyll åter på olja till angiven nivå. Prova funktionen hos hydraulsystemet. Kontrollera att läckning inte förekommer i systemet. Smörj i förekommande fall in samtliga hydraulcylindrars (pumpars) synliga kolvstångdelar med korrskyddsolja 010. Smörj i förekommande fall eventuella smörjställen med föreskrivet smörjmedel.

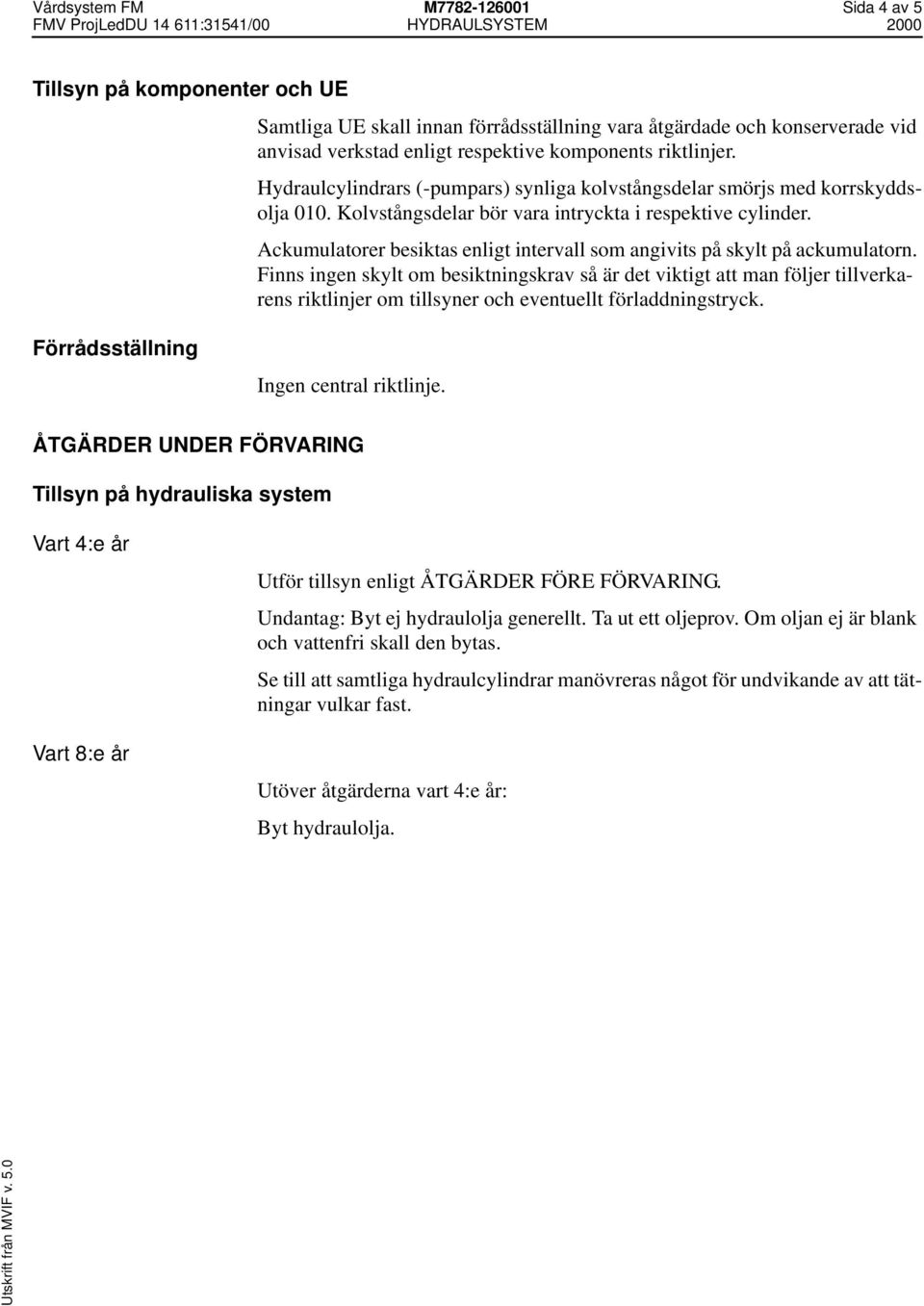

4 Vårdsystem FM M Sida 4 av 5 Tillsyn på komponenter och UE Samtliga UE skall innan förrådsställning vara åtgärdade och konserverade vid anvisad verkstad enligt respektive komponents riktlinjer. Hydraulcylindrars (-pumpars) synliga kolvstångsdelar smörjs med korrskyddsolja 010. Kolvstångsdelar bör vara intryckta i respektive cylinder. Ackumulatorer besiktas enligt intervall som angivits på skylt på ackumulatorn. Finns ingen skylt om besiktningskrav så är det viktigt att man följer tillverkarens riktlinjer om tillsyner och eventuellt förladdningstryck. Förrådsställning Ingen central riktlinje. ÅTGÄRDER UNDER FÖRVARING Tillsyn på hydrauliska system Vart 4:e år Vart 8:e år Utför tillsyn enligt ÅTGÄRDER FÖRE FÖRVARING. Undantag: Byt ej hydraulolja generellt. Ta ut ett oljeprov. Om oljan ej är blank och vattenfri skall den bytas. Se till att samtliga hydraulcylindrar manövreras något för undvikande av att tätningar vulkar fast. Utöver åtgärderna vart 4:e år: Byt hydraulolja.

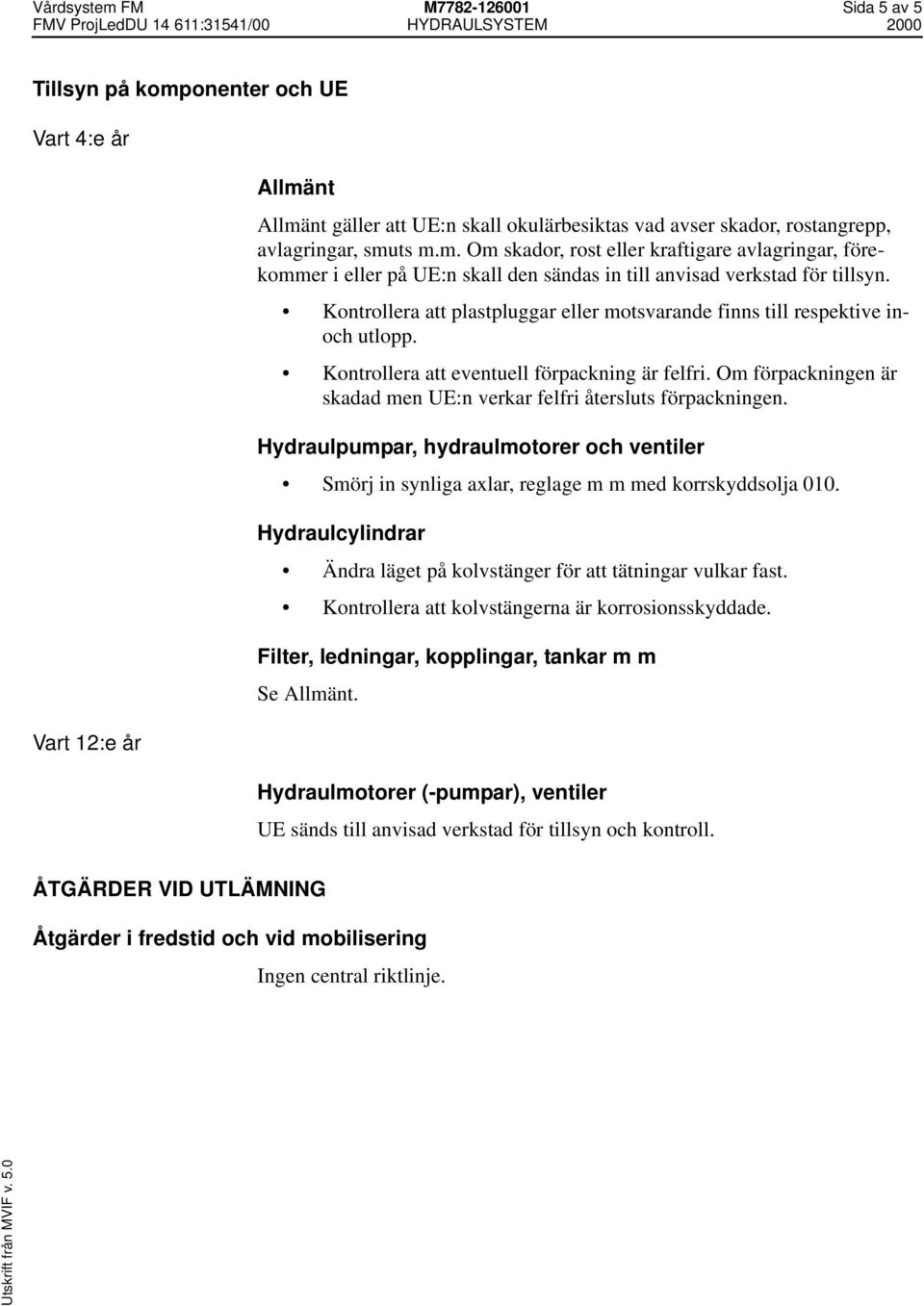

5 Vårdsystem FM M Sida 5 av 5 Tillsyn på komponenter och UE Vart 4:e år Vart 12:e år Allmänt Allmänt gäller att UE:n skall okulärbesiktas vad avser skador, rostangrepp, avlagringar, smuts m.m. Om skador, rost eller kraftigare avlagringar, förekommer i eller på UE:n skall den sändas in till anvisad verkstad för tillsyn. Kontrollera att plastpluggar eller motsvarande finns till respektive inoch utlopp. Kontrollera att eventuell förpackning är felfri. Om förpackningen är skadad men UE:n verkar felfri återsluts förpackningen. Hydraulpumpar, hydraulmotorer och ventiler Smörj in synliga axlar, reglage m m med korrskyddsolja 010. Hydraulcylindrar Ändra läget på kolvstänger för att tätningar vulkar fast. Kontrollera att kolvstängerna är korrosionsskyddade. Filter, ledningar, kopplingar, tankar m m Se Allmänt. Hydraulmotorer (-pumpar), ventiler UE sänds till anvisad verkstad för tillsyn och kontroll. ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid och vid mobilisering Ingen central riktlinje.
