1 Monteringsanvisningar SfB Rk 2 BSAB KEJ.23 Maj 2011 Ersätter jan 2009 Combinett Som typgodkänt regelgolv för skarvning på reglar sid 2 3 Hur enkelt som helst! Som typgodkänt regelgolv för skarvning mellan reglar sid 4 5 Före montering Följ hanteringsanvisningarna på sista sidan. Läs noga igenom det monteringsalternativ du tänker använda innan du börjar. Kontrollera skivorna före montering. Montera inga skivor som kan orsaka reklamationer. Som flytande golv sid 6 7

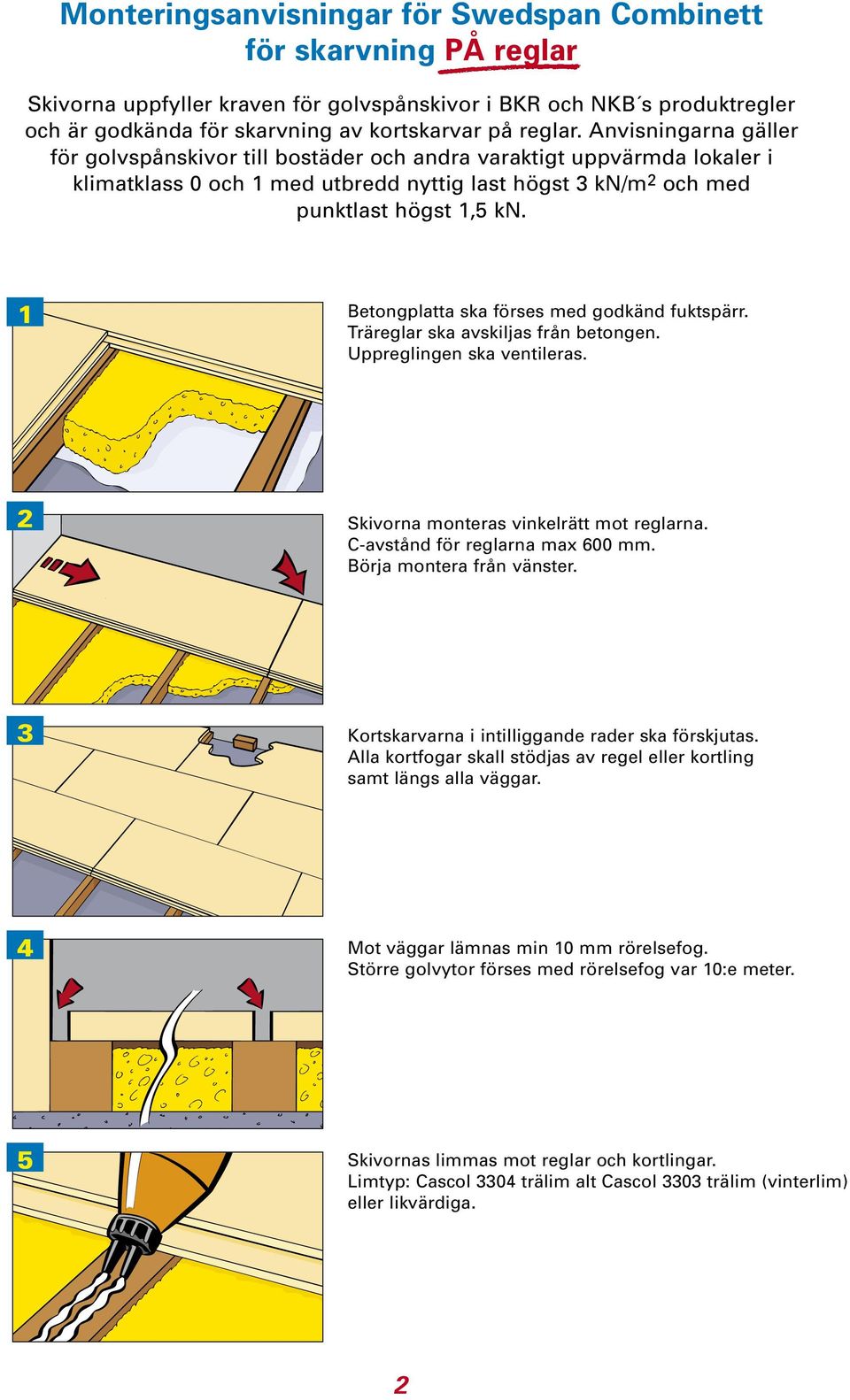

2 Monteringsanvisningar för Swedspan Combinett för skarvning PÅ reglar Skivorna uppfyller kraven för golvspånskivor i BKR och NKB s produktregler och är godkända för skarvning av kortskarvar på reglar. Anvisningarna gäller för golvspånskivor till bostäder och andra varaktigt uppvärmda lokaler i klimatklass 0 och 1 med utbredd nyttig last högst 3 kn/m 2 och med punktlast högst 1,5 kn. 1 Betongplatta ska förses med godkänd fuktspärr. Träreglar ska avskiljas från betongen. Uppreglingen ska ventileras. 2 Skivorna monteras vinkelrätt mot reglarna. C-avstånd för reglarna max 600 mm. Börja montera från vänster. 3 Kortskarvarna i intilliggande rader ska förskjutas. Alla kortfogar skall stödjas av regel eller kortling samt längs alla väggar. 4 Mot väggar lämnas min 10 mm rörelsefog. Större golvytor förses med rörelsefog var 10:e meter. 5 Skivornas limmas mot reglar och kortlingar. Limtyp: Cascol 3304 trälim alt Cascol 3303 trälim (vinterlim) eller likvärdiga. 2

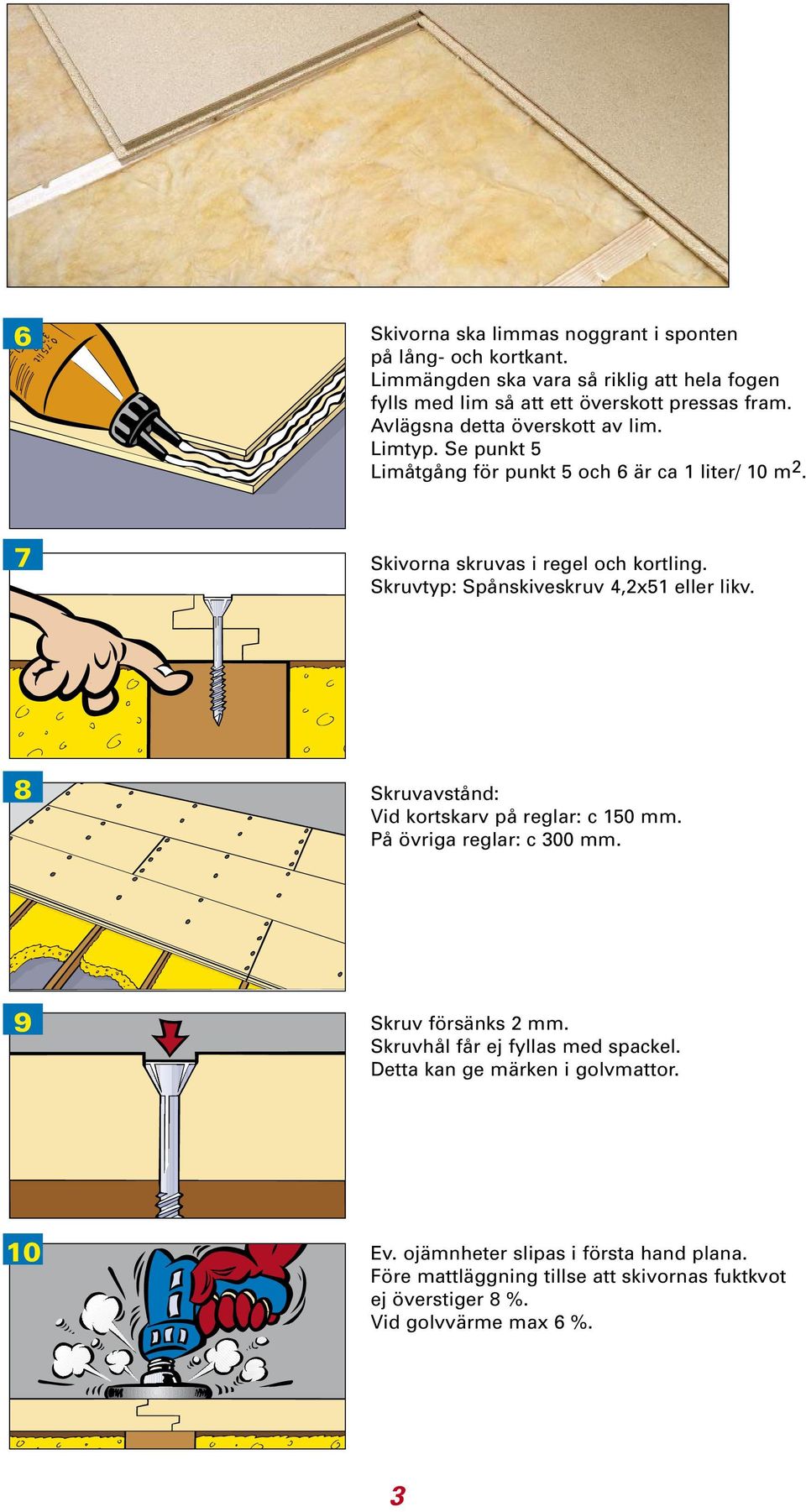

3 6 Skivorna ska limmas noggrant i sponten på lång- och kortkant. Limmängden ska vara så riklig att hela fogen fylls med lim så att ett överskott pressas fram. Avlägsna detta överskott av lim. Limtyp. Se punkt 5 Limåtgång för punkt 5 och 6 är ca 1 liter/ 10 m 2. 7 Skivorna skruvas i regel och kortling. Skruvtyp: Spånskiveskruv 4,2x51 eller likv. 8 Skruvavstånd: Vid kortskarv på reglar: c 150 mm. På övriga reglar: c 300 mm. 9 Skruv försänks 2 mm. Skruvhål får ej fyllas med spackel. Detta kan ge märken i golvmattor. 10 Ev. ojämnheter slipas i första hand plana. Före mattläggning tillse att skivornas fuktkvot ej överstiger 8 %. Vid golvvärme max 6 %. 3

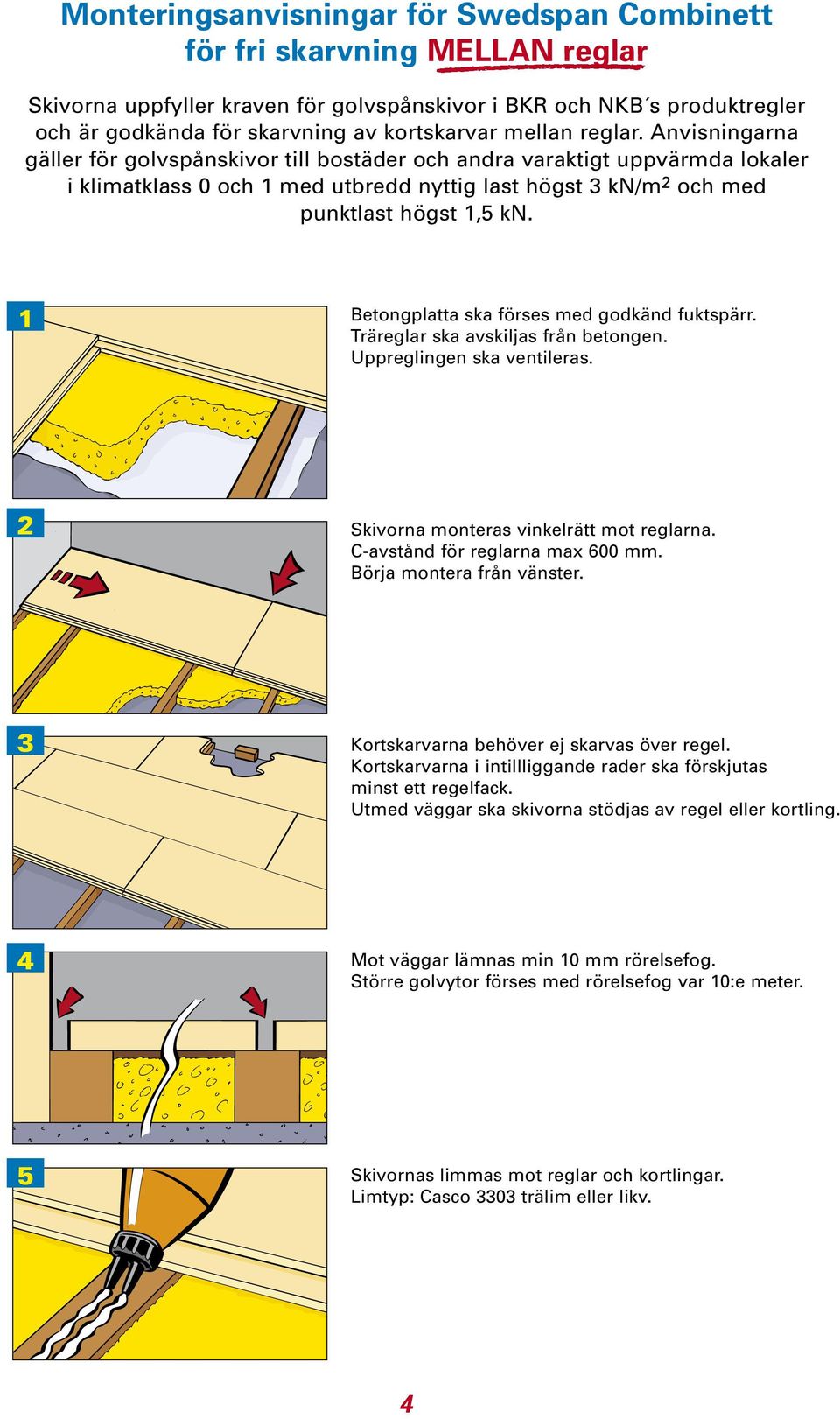

4 Monteringsanvisningar för Swedspan Combinett för fri skarvning MELLAN reglar Skivorna uppfyller kraven för golvspånskivor i BKR och NKB s produktregler och är godkända för skarvning av kortskarvar mellan reglar. Anvisningarna gäller för golvspånskivor till bostäder och andra varaktigt uppvärmda lokaler i klimatklass 0 och 1 med utbredd nyttig last högst 3 kn/m 2 och med punktlast högst 1,5 kn. 1 Betongplatta ska förses med godkänd fuktspärr. Träreglar ska avskiljas från betongen. Uppreglingen ska ventileras. 2 Skivorna monteras vinkelrätt mot reglarna. C-avstånd för reglarna max 600 mm. Börja montera från vänster. 3 Kortskarvarna behöver ej skarvas över regel. Kortskarvarna i intillliggande rader ska förskjutas minst ett regelfack. Utmed väggar ska skivorna stödjas av regel eller kortling. 4 Mot väggar lämnas min 10 mm rörelsefog. Större golvytor förses med rörelsefog var 10:e meter. 5 Skivornas limmas mot reglar och kortlingar. Limtyp: Casco 3303 trälim eller likv. 4

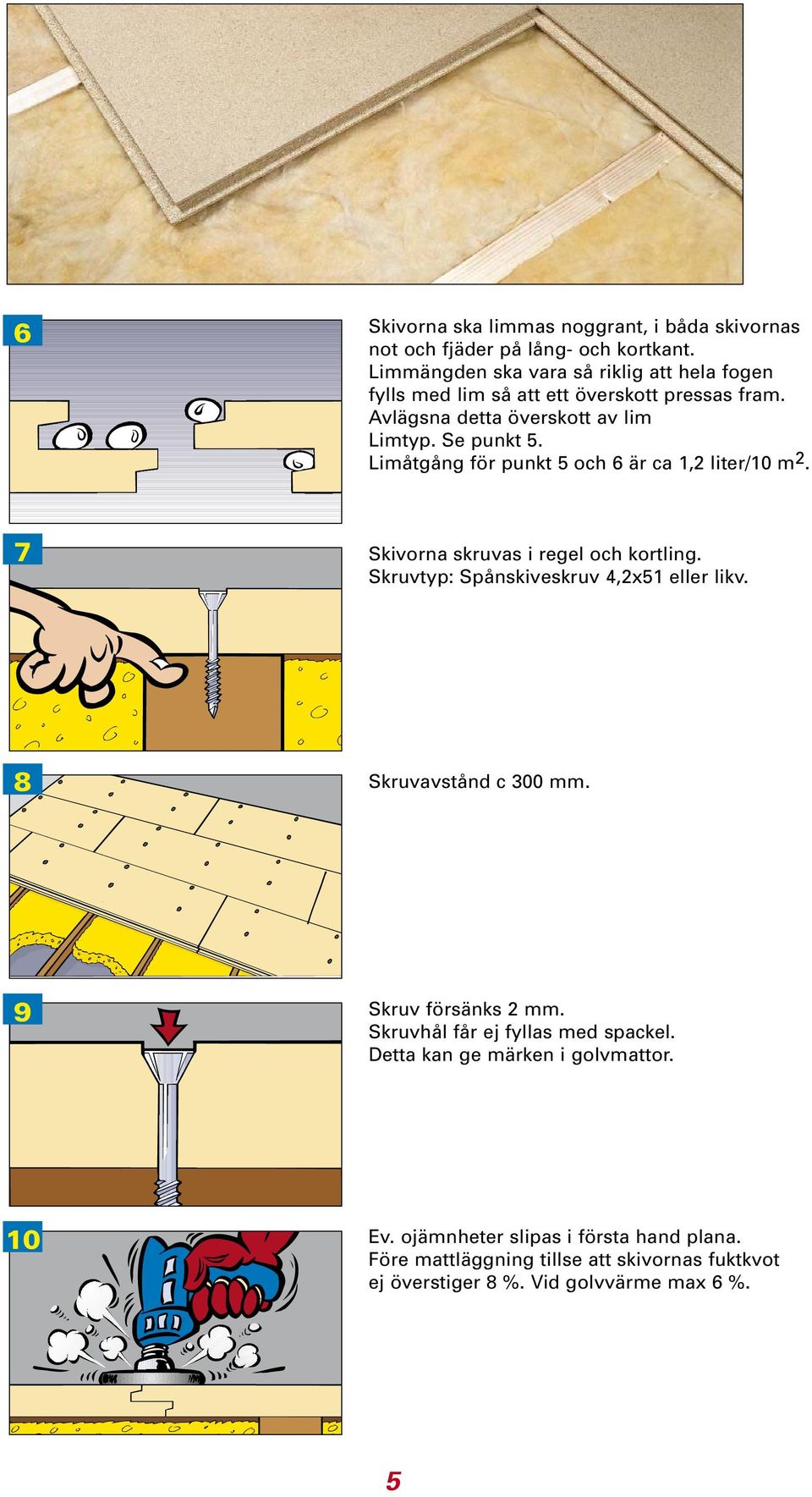

5 6 Skivorna ska limmas noggrant, i båda skivornas not och fjäder på lång- och kortkant. Limmängden ska vara så riklig att hela fogen fylls med lim så att ett överskott pressas fram. Avlägsna detta överskott av lim Limtyp. Se punkt 5. Limåtgång för punkt 5 och 6 är ca 1,2 liter/10 m 2. 7 Skivorna skruvas i regel och kortling. Skruvtyp: Spånskiveskruv 4,2x51 eller likv. 8 Skruvavstånd c 300 mm. 9 Skruv försänks 2 mm. Skruvhål får ej fyllas med spackel. Detta kan ge märken i golvmattor. 10 Ev. ojämnheter slipas i första hand plana. Före mattläggning tillse att skivornas fuktkvot ej överstiger 8 %. Vid golvvärme max 6 %. 5

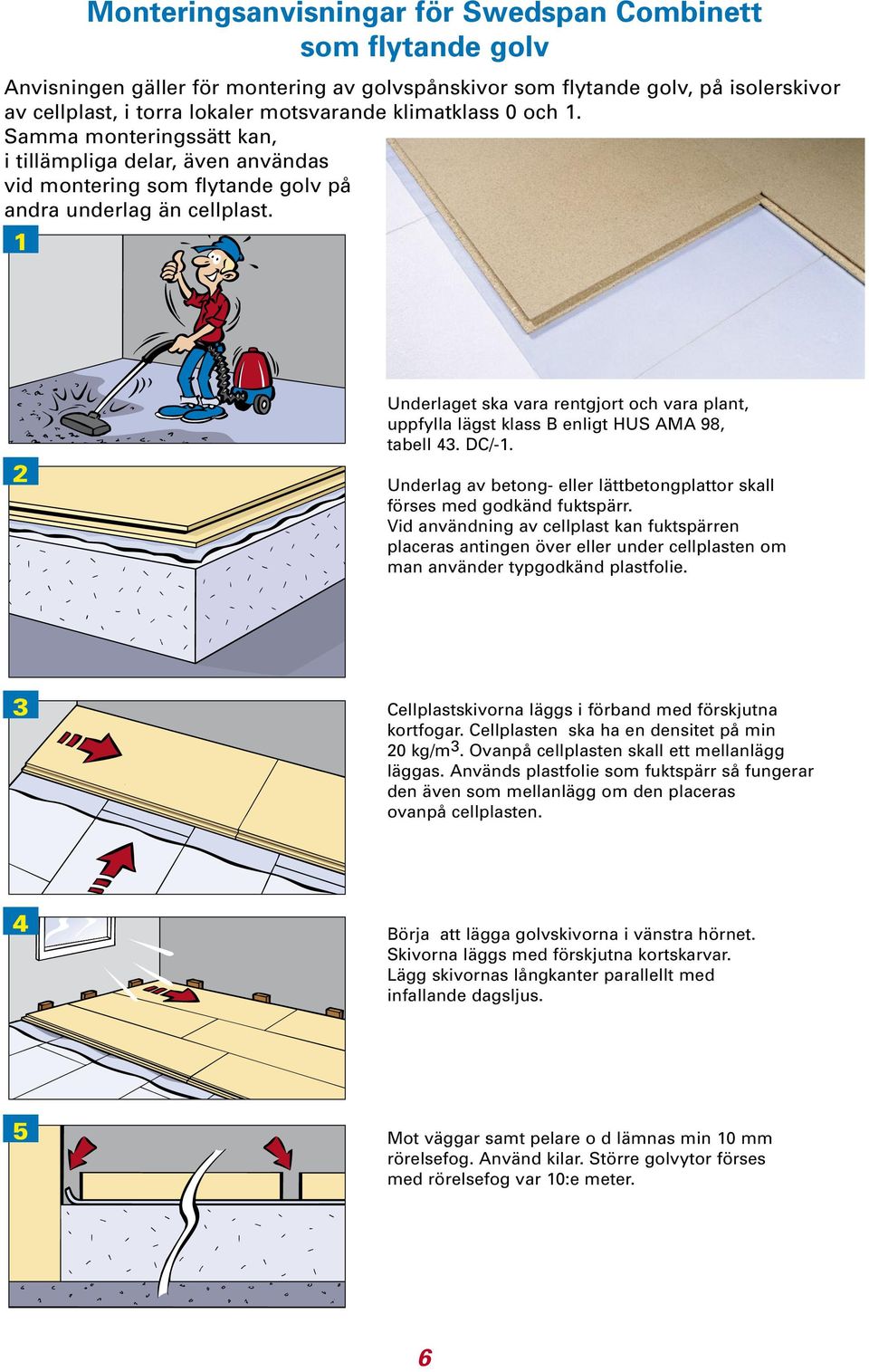

6 Monteringsanvisningar för Swedspan Combinett som flytande golv Anvisningen gäller för montering av golvspånskivor som flytande golv, på isolerskivor av cellplast, i torra lokaler motsvarande klimatklass 0 och 1. Samma monteringssätt kan, i tillämpliga delar, även användas vid montering som flytande golv på andra underlag än cellplast. 1 2 Underlaget ska vara rentgjort och vara plant, uppfylla lägst klass B enligt HUS AMA 98, tabell 43. DC/-1. Underlag av betong- eller lättbetongplattor skall förses med godkänd fuktspärr. Vid användning av cellplast kan fuktspärren placeras antingen över eller under cellplasten om man använder typgodkänd plastfolie. 3 Cellplastskivorna läggs i förband med förskjutna kortfogar. Cellplasten ska ha en densitet på min 20 kg/m 3. Ovanpå cellplasten skall ett mellanlägg läggas. Används plastfolie som fuktspärr så fungerar den även som mellanlägg om den placeras ovanpå cellplasten. 4 Börja att lägga golvskivorna i vänstra hörnet. Skivorna läggs med förskjutna kortskarvar. Lägg skivornas långkanter parallellt med infallande dagsljus. 5 Mot väggar samt pelare o d lämnas min 10 mm rörelsefog. Använd kilar. Större golvytor förses med rörelsefog var 10:e meter. 6

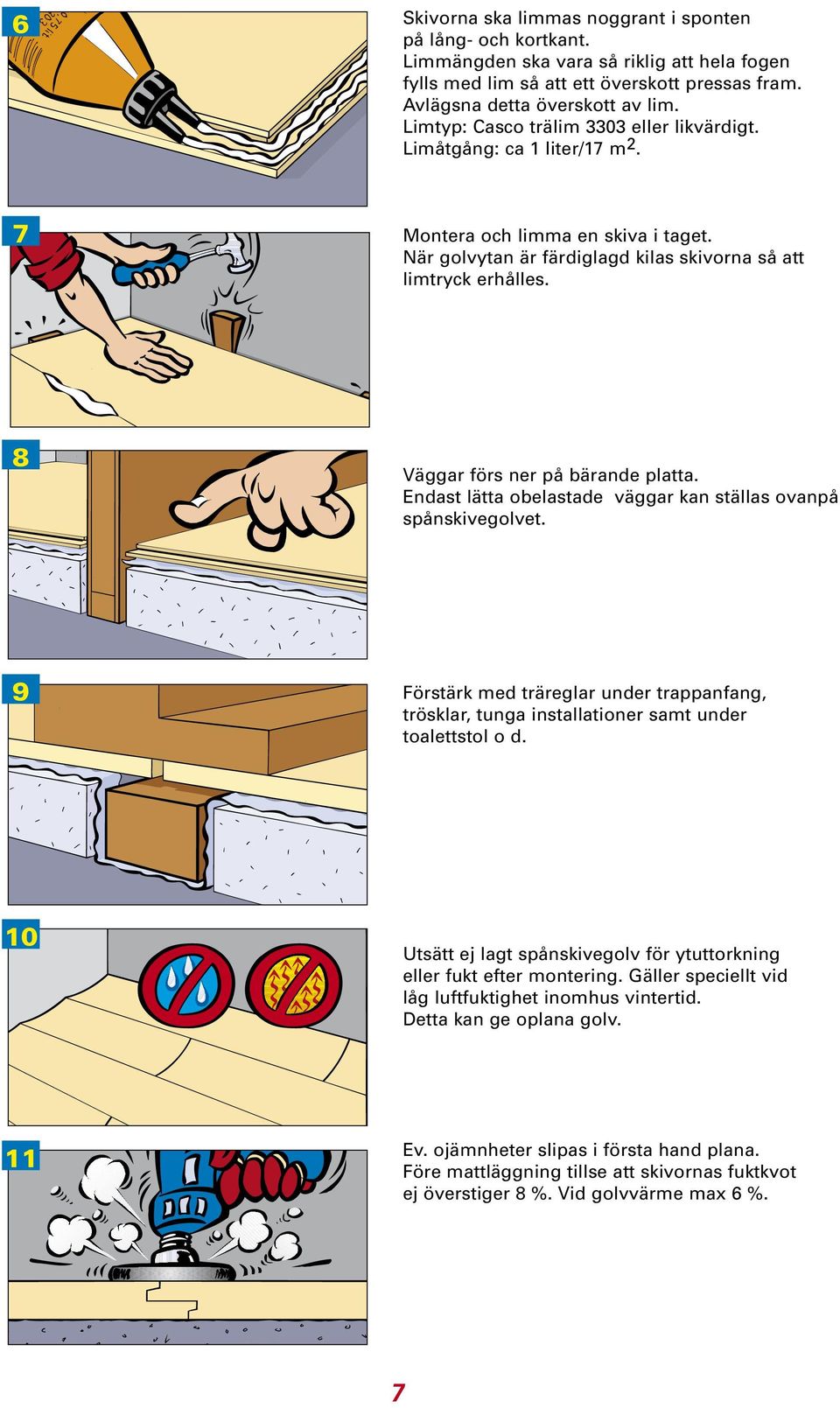

7 6 Skivorna ska limmas noggrant i sponten på lång- och kortkant. Limmängden ska vara så riklig att hela fogen fylls med lim så att ett överskott pressas fram. Avlägsna detta överskott av lim. Limtyp: Casco trälim 3303 eller likvärdigt. Limåtgång: ca 1 liter/17 m 2. 7 Montera och limma en skiva i taget. När golvytan är färdiglagd kilas skivorna så att limtryck erhålles. 8 Väggar förs ner på bärande platta. Endast lätta obelastade väggar kan ställas ovanpå spånskivegolvet. 9 Förstärk med träreglar under trappanfang, trösklar, tunga installationer samt under toalettstol o d. 10 Utsätt ej lagt spånskivegolv för ytuttorkning eller fukt efter montering. Gäller speciellt vid låg luftfuktighet inomhus vintertid. Detta kan ge oplana golv. 11 Ev. ojämnheter slipas i första hand plana. Före mattläggning tillse att skivornas fuktkvot ej överstiger 8 %. Vid golvvärme max 6 %. 7

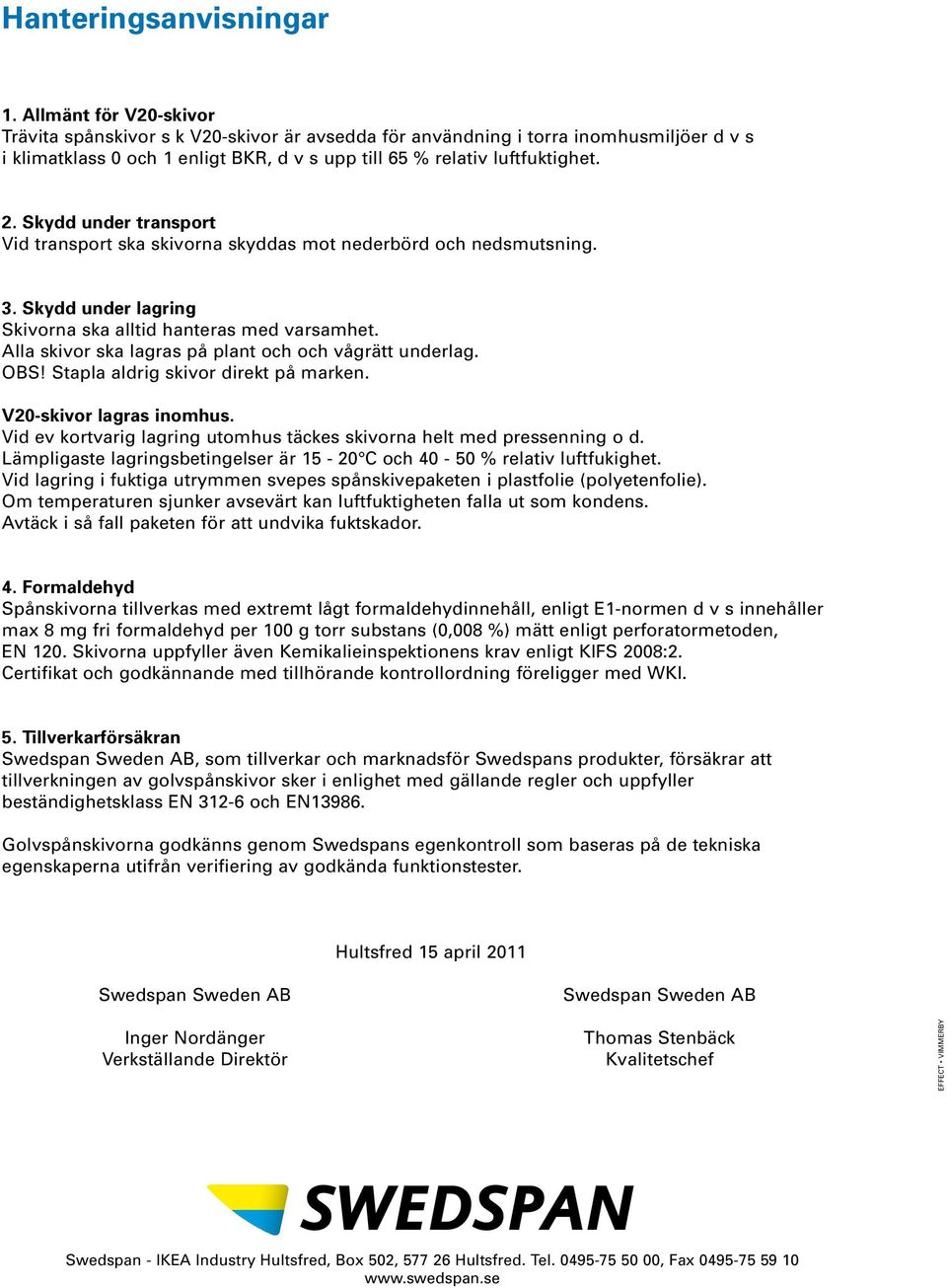

8 Hanteringsanvisningar 1. Allmänt för V20-skivor Trävita spånskivor s k V20-skivor är avsedda för användning i torra inomhusmiljöer d v s i klimatklass 0 och 1 enligt BKR, d v s upp till 65 % relativ luftfuktighet. 2. Skydd under transport Vid transport ska skivorna skyddas mot nederbörd och nedsmutsning. 3. Skydd under lagring Skivorna ska alltid hanteras med varsamhet. Alla skivor ska lagras på plant och och vågrätt underlag. OBS! Stapla aldrig skivor direkt på marken. V20-skivor lagras inomhus. Vid ev kortvarig lagring utomhus täckes skivorna helt med pressenning o d. Lämpligaste lagringsbetingelser är C och % relativ luftfukighet. Vid lagring i fuktiga utrymmen svepes spånskivepaketen i plastfolie (polyetenfolie). Om temperaturen sjunker avsevärt kan luftfuktigheten falla ut som kondens. Avtäck i så fall paketen för att undvika fuktskador. 4. Formaldehyd Spånskivorna tillverkas med extremt lågt formaldehydinnehåll, enligt E1-normen d v s innehåller max 8 mg fri formaldehyd per 100 g torr substans (0,008 %) mätt enligt perforatormetoden, EN 120. Skivorna uppfyller även Kemikalieinspektionens krav enligt KIFS 2008:2. Certifikat och godkännande med tillhörande kontrollordning föreligger med WKI. 5. Tillverkarförsäkran Swedspan Sweden AB, som tillverkar och marknadsför Swedspans produkter, försäkrar att tillverkningen av golvspånskivor sker i enlighet med gällande regler och uppfyller beständighetsklass EN och EN Golvspånskivorna godkänns genom Swedspans egenkontroll som baseras på de tekniska egenskaperna utifrån verifiering av godkända funktionstester. Hultsfred 15 april 2011 Swedspan Sweden AB Inger Nordänger Verkställande Direktör Swedspan Sweden AB Thomas Stenbäck Kvalitetschef EFFECT VIMMERBY Swedspan - IKEA Industry Hultsfred, Box 502, Hultsfred. Tel , Fax
