Den ekonomiska lösningen på ett ergonomiskt problem

Transkript

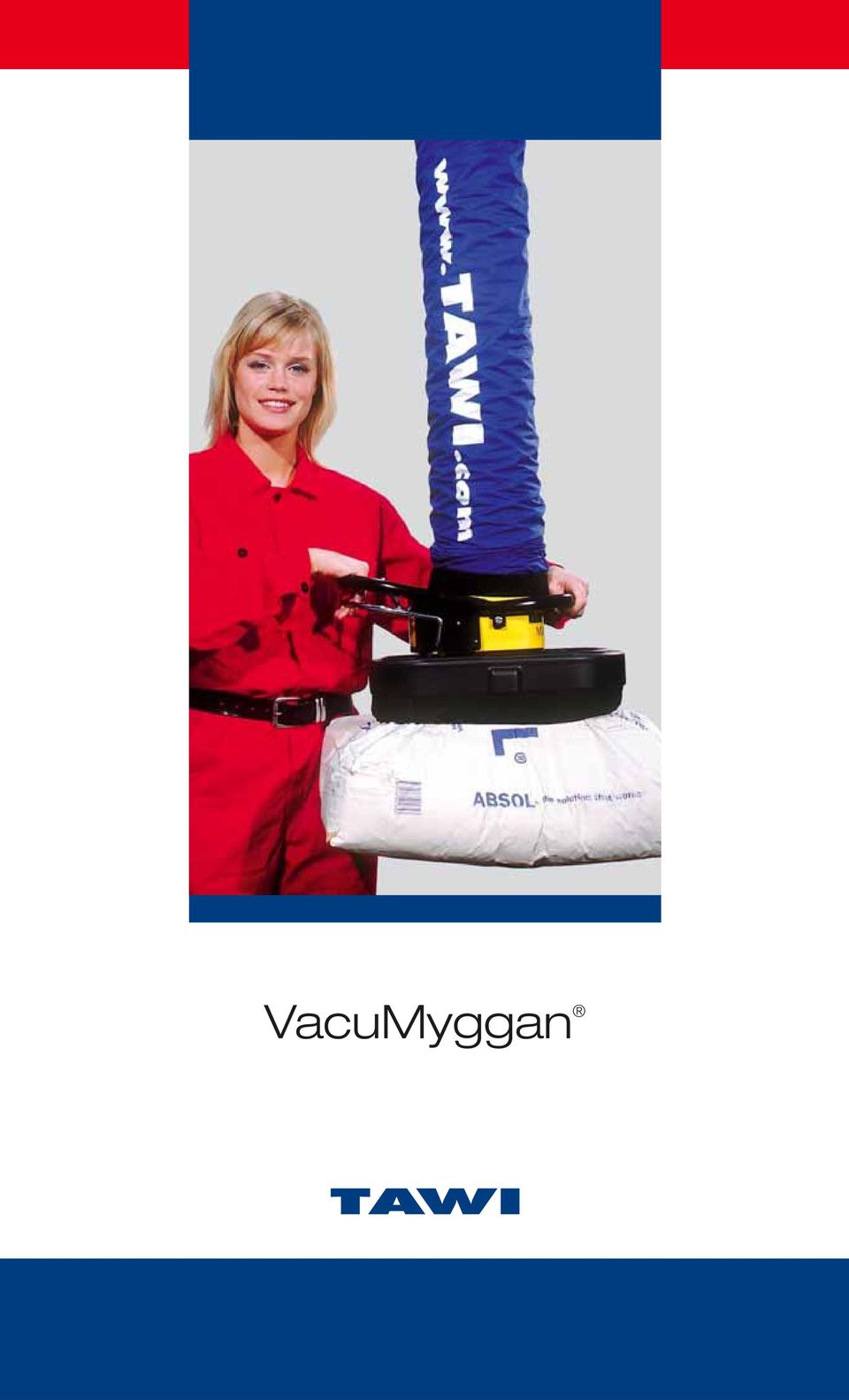

1 VacuMyggan

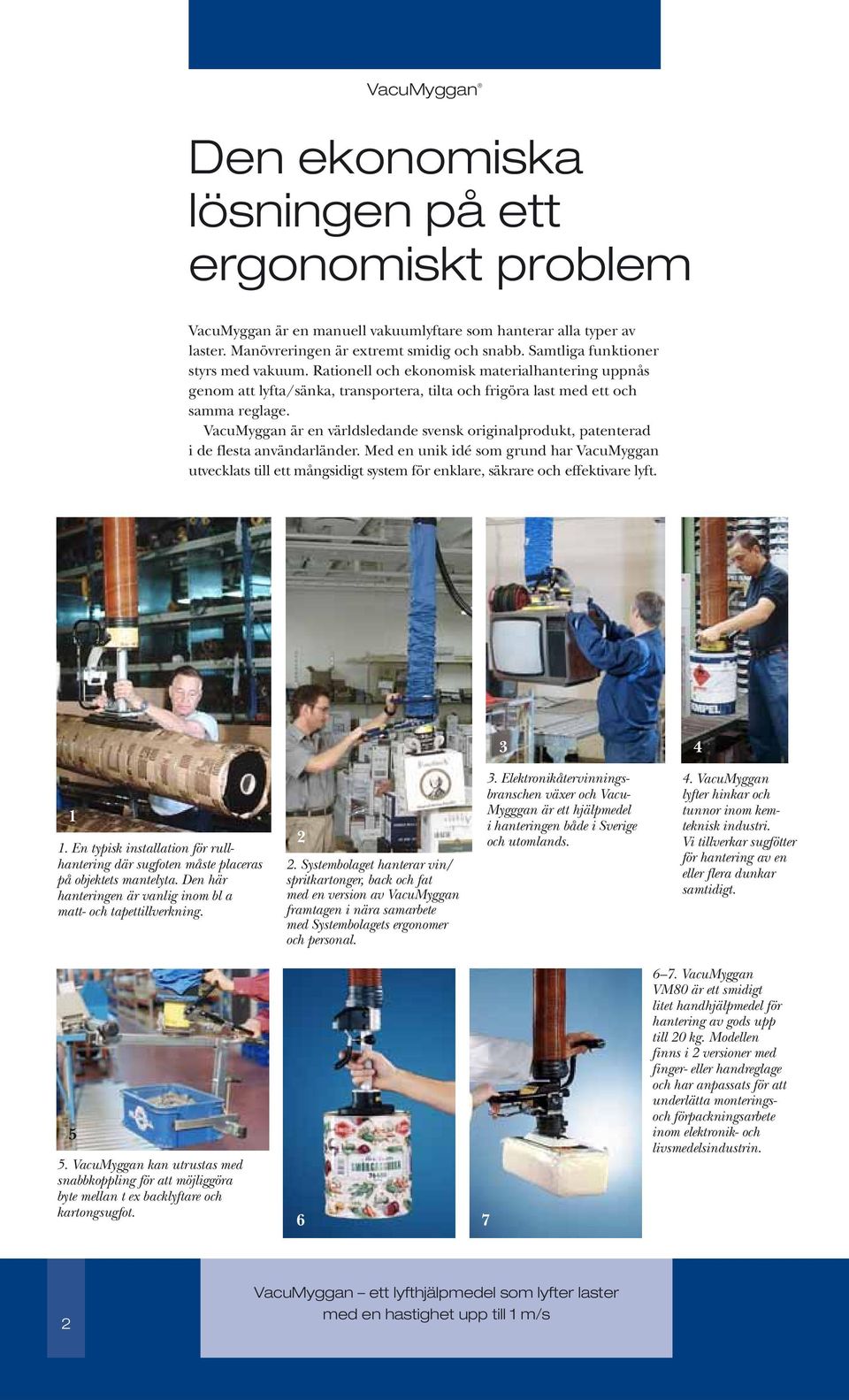

2 VacuMyggan Den ekonomiska lösningen på ett ergonomiskt problem VacuMyggan är en manuell vakuumlyftare som hanterar alla typer av laster. Manövreringen är extremt smidig och snabb. Samtliga funktioner styrs med vakuum. Rationell och ekonomisk materialhantering uppnås genom att lyfta/sänka, transportera, tilta och frigöra last med ett och samma reglage. VacuMyggan är en världsledande svensk originalprodukt, patenterad i de flesta användarländer. Med en unik idé som grund har VacuMyggan utvecklats till ett mångsidigt system för enklare, säkrare och effektivare lyft En typisk installation för rullhantering där sugfoten måste placeras på objektets mantelyta. Den här hanteringen är vanlig inom bl a matt- och tapettillverkning Systembolaget hanterar vin/ spritkartonger, back och fat med en version av VacuMyggan framtagen i nära samarbete med Systembolagets ergonomer och personal. 3. Elektronikåtervinningsbranschen växer och Vacu- Mygggan är ett hjälpmedel i hanteringen både i Sverige och utomlands. 4. VacuMyggan lyfter hinkar och tunnor inom kemteknisk industri. Vi tillverkar sugfötter för hantering av en eller flera dunkar samtidigt VacuMyggan kan utrustas med snabbkoppling för att möjliggöra byte mellan t ex backlyftare och kartongsugfot VacuMyggan VM80 är ett smidigt litet handhjälpmedel för hantering av gods upp till 20 kg. Modellen finns i 2 versioner med finger- eller handreglage och har anpassats för att underlätta monteringsoch förpackningsarbete inom elektronik- och livsmedelsindustrin. 2 VacuMyggan ett lyfthjälpmedel som lyfter laster med en hastighet upp till 1 m/s

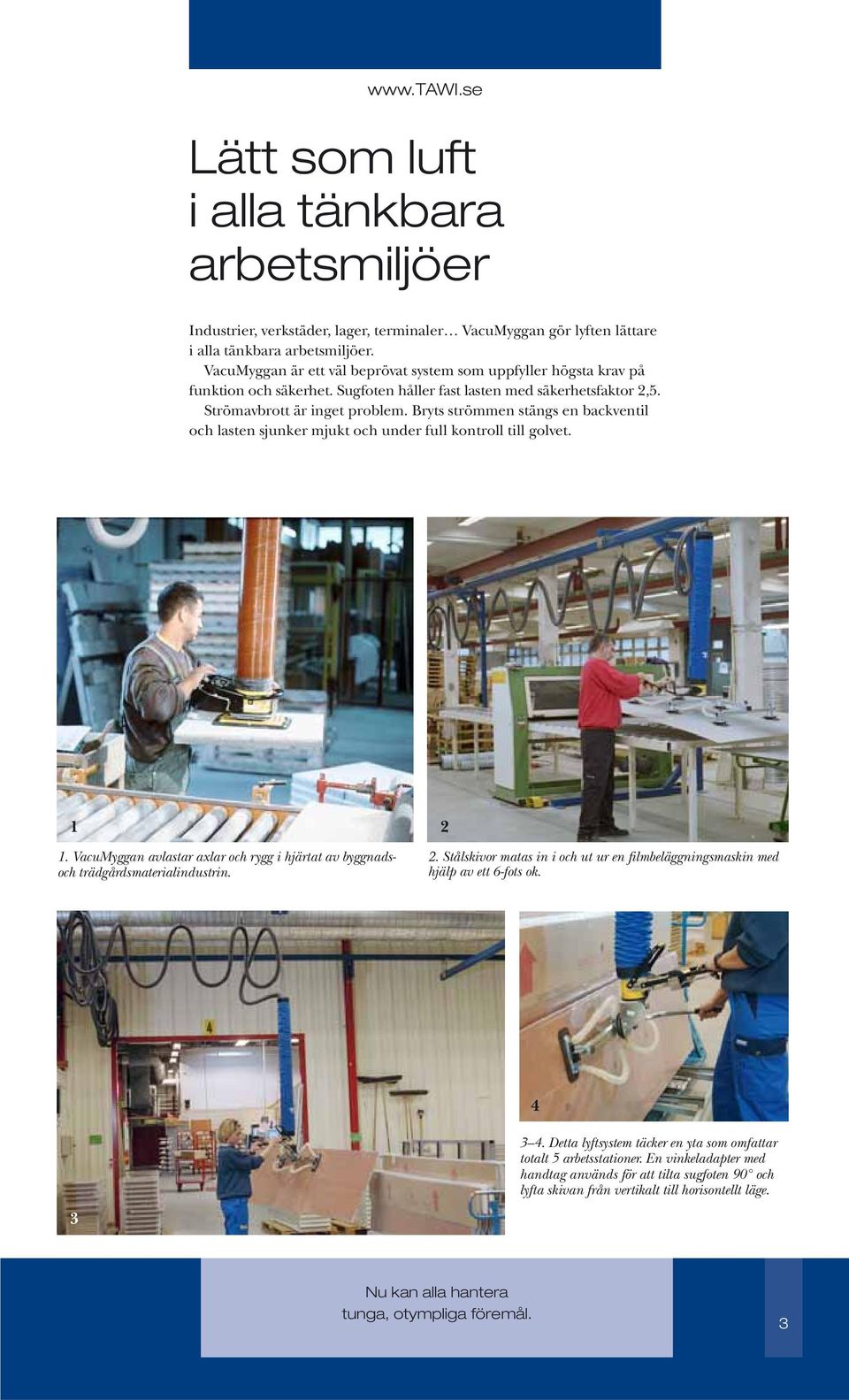

3 Lätt som luft i alla tänkbara arbetsmiljöer Industrier, verkstäder, lager, terminaler VacuMyggan gör lyften lättare i alla tänkbara arbetsmiljöer. VacuMyggan är ett väl beprövat system som uppfyller högsta krav på funktion och säkerhet. Sugfoten håller fast lasten med säkerhetsfaktor 2,5. Strömavbrott är inget problem. Bryts strömmen stängs en backventil och lasten sjunker mjukt och under full kontroll till golvet VacuMyggan avlastar axlar och rygg i hjärtat av byggnadsoch trädgårdsmaterialindustrin. 2. Stålskivor matas in i och ut ur en filmbeläggningsmaskin med hjälp av ett 6-fots ok Detta lyftsystem täcker en yta som omfattar totalt 5 arbetsstationer. En vinkeladapter med handtag används för att tilta sugfoten 90 och lyfta skivan från vertikalt till horisontellt läge. Nu kan alla hantera tunga, otympliga föremål. 3

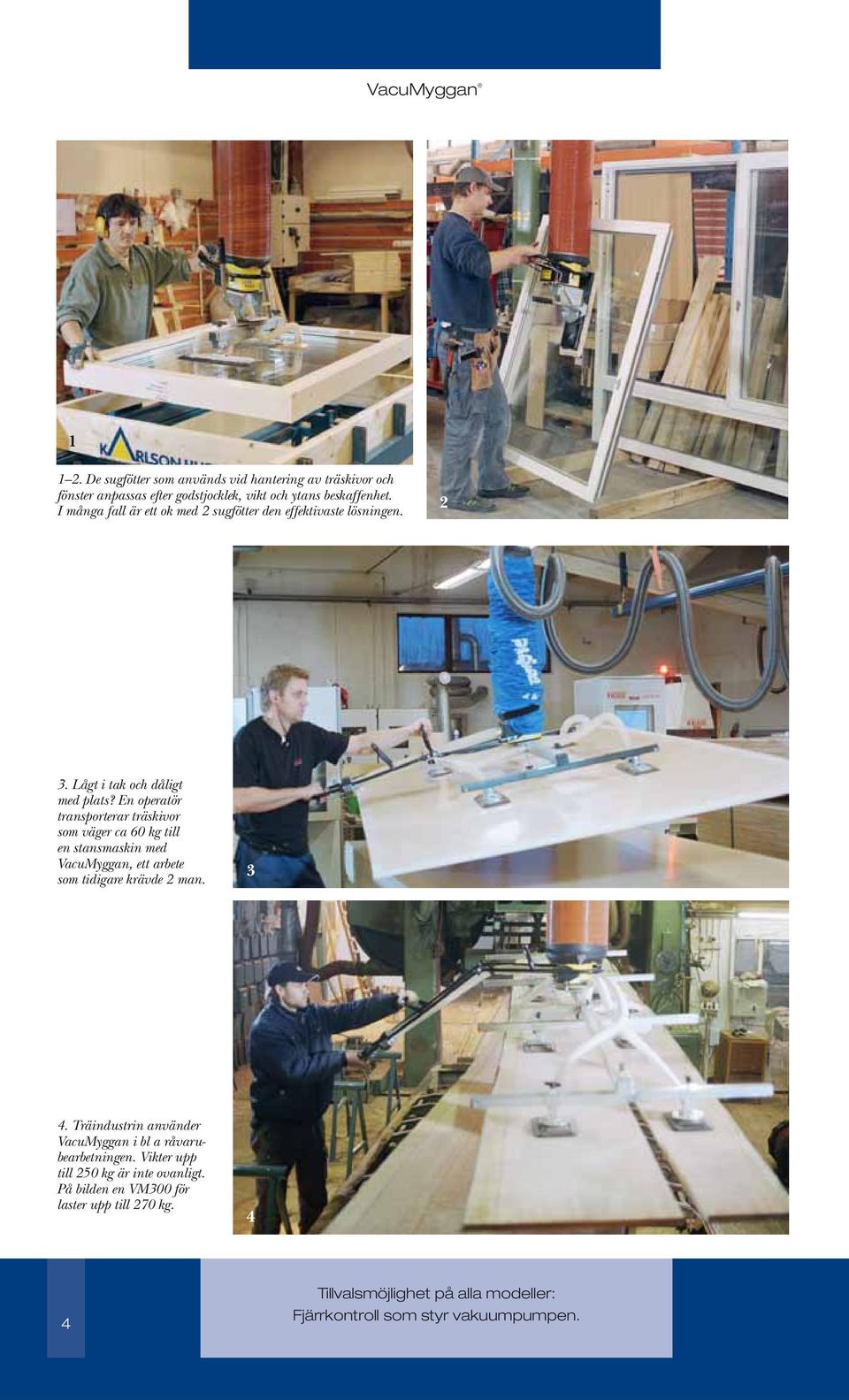

4 VacuMyggan De sugfötter som används vid hantering av träskivor och fönster anpassas efter godstjocklek, vikt och ytans beskaffenhet. I många fall är ett ok med 2 sugfötter den effektivaste lösningen Lågt i tak och dåligt med plats? En operatör transporterar träskivor som väger ca 60 kg till en stansmaskin med VacuMyggan, ett arbete som tidigare krävde 2 man Träindustrin använder VacuMyggan i bl a råvarubearbetningen. Vikter upp till 250 kg är inte ovanligt. På bilden en VM300 för laster upp till 270 kg. 4 4 Tillvalsmöjlighet på alla modeller: Fjärrkontroll som styr vakuumpumpen.

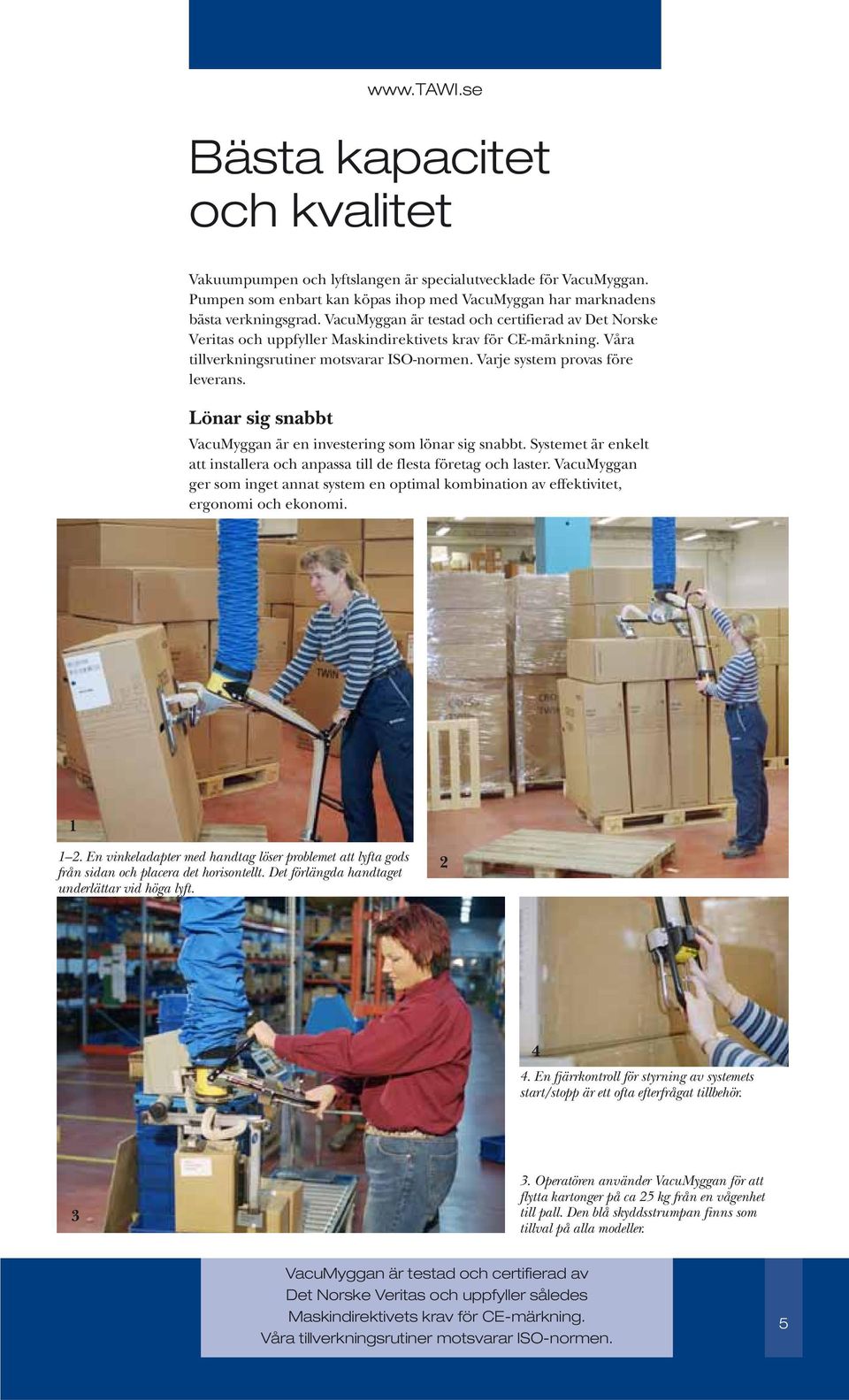

5 Bästa kapacitet och kvalitet Vakuumpumpen och lyftslangen är specialutvecklade för VacuMyggan. Pumpen som enbart kan köpas ihop med VacuMyggan har marknadens bästa verkningsgrad. VacuMyggan är testad och certifierad av Det Norske Veritas och uppfyller Maskindirektivets krav för CE-märkning. Våra tillverkningsrutiner motsvarar ISO-normen. Varje system provas före leverans. Lönar sig snabbt VacuMyggan är en investering som lönar sig snabbt. Systemet är enkelt att installera och anpassa till de flesta företag och laster. VacuMyggan ger som inget annat system en optimal kombination av effektivitet, ergonomi och ekonomi En vinkeladapter med handtag löser problemet att lyfta gods från sidan och placera det horisontellt. Det förlängda handtaget underlättar vid höga lyft En fjärrkontroll för styrning av systemets start/stopp är ett ofta efterfrågat tillbehör Operatören använder VacuMyggan för att flytta kartonger på ca 25 kg från en vågenhet till pall. Den blå skyddsstrumpan finns som tillval på alla modeller. VacuMyggan är testad och certifierad av Det Norske Veritas och uppfyller således Maskindirektivets krav för CE-märkning. Våra tillverkningsrutiner motsvarar ISO-normen. 5

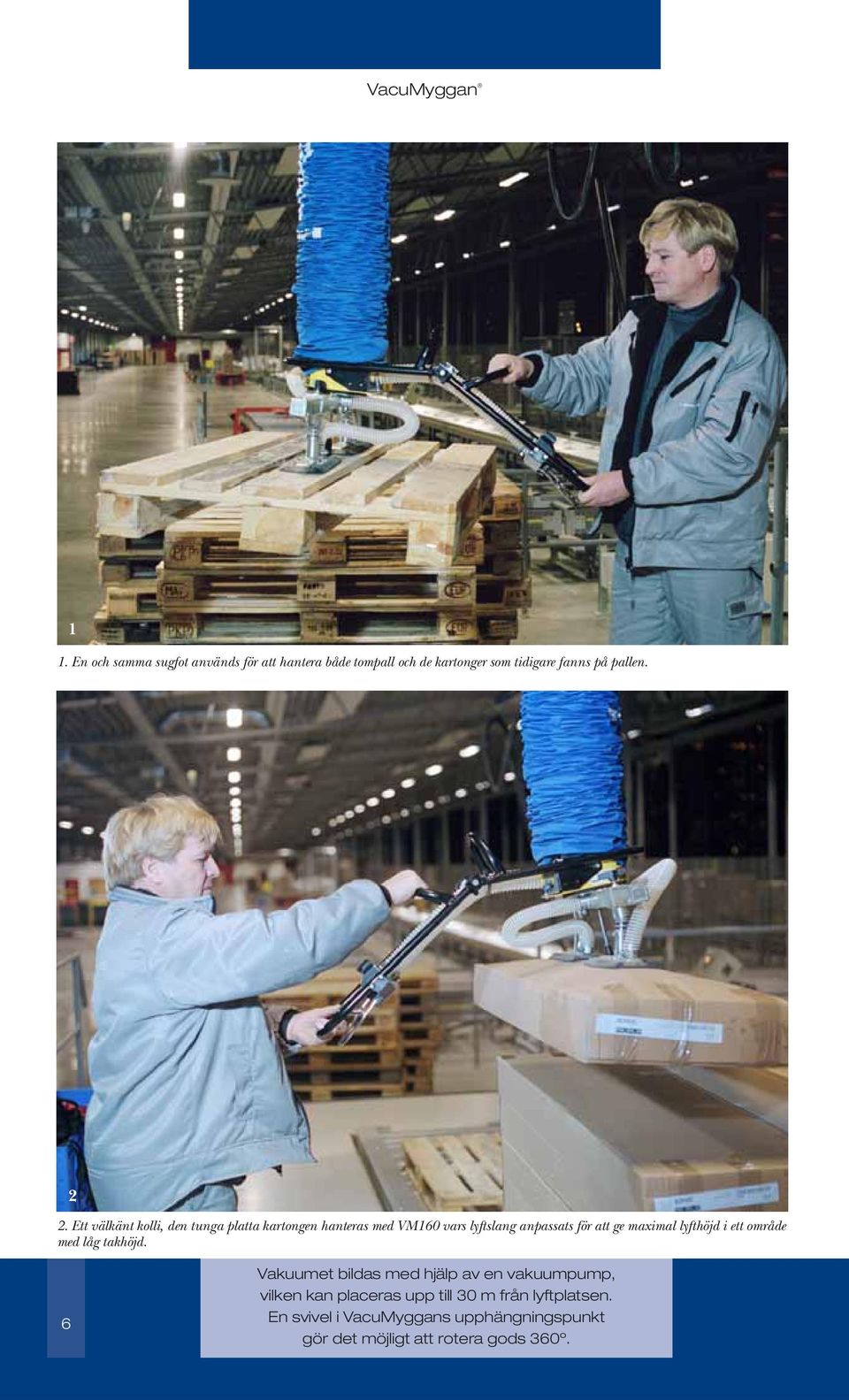

6 VacuMyggan 1 1. En och samma sugfot används för att hantera både tompall och de kartonger som tidigare fanns på pallen Ett välkänt kolli, den tunga platta kartongen hanteras med VM160 vars lyftslang anpassats för att ge maximal lyfthöjd i ett område med låg takhöjd. 6 Vakuumet bildas med hjälp av en vakuumpump, vilken kan placeras upp till 30 m från lyftplatsen. En svivel i VacuMyggans upphängningspunkt gör det möjligt att rotera gods 360º.

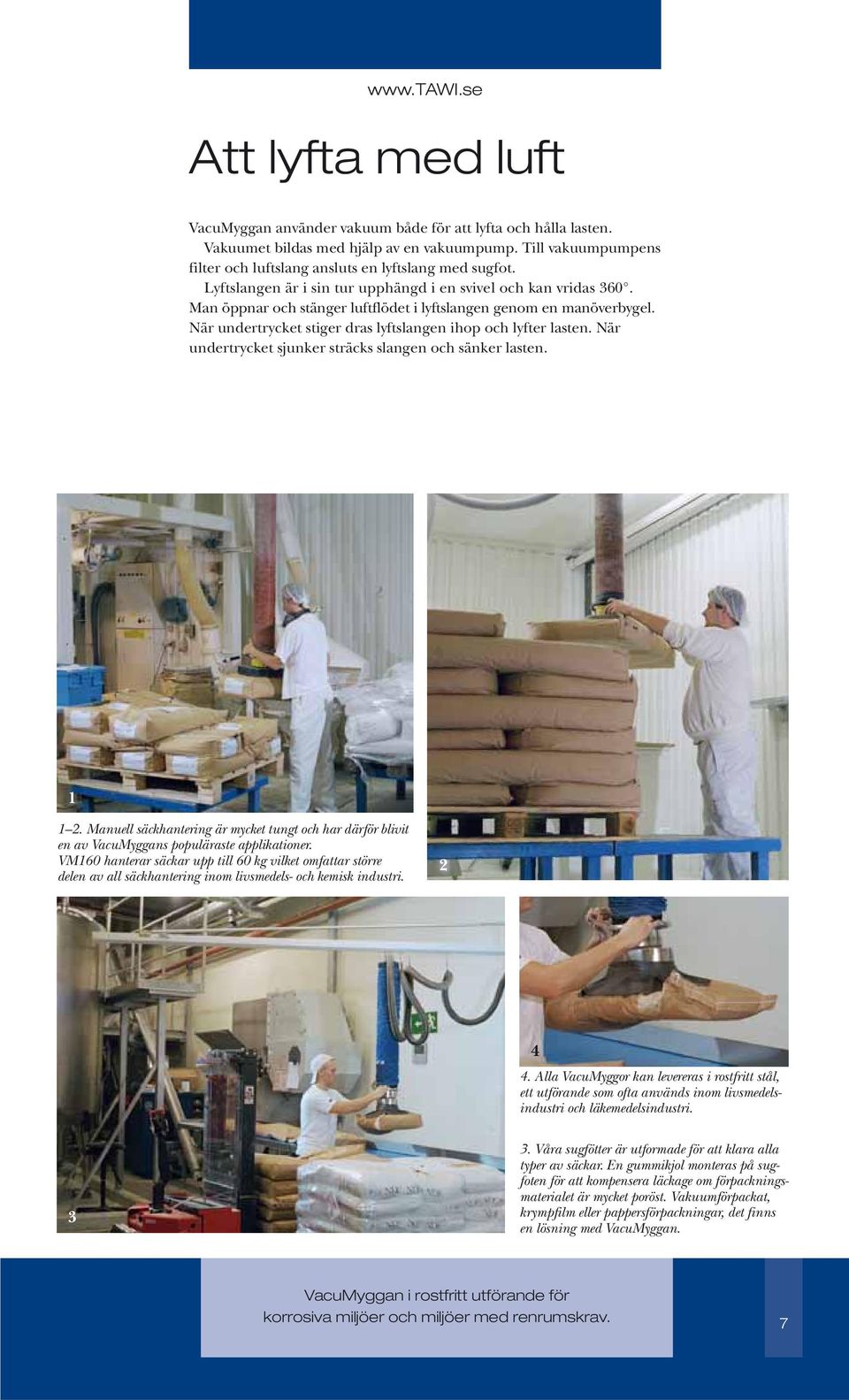

7 Att lyfta med luft VacuMyggan använder vakuum både för att lyfta och hålla lasten. Vakuumet bildas med hjälp av en vakuumpump. Till vakuumpumpens filter och luftslang ansluts en lyftslang med sugfot. Lyftslangen är i sin tur upphängd i en svivel och kan vridas 360. Man öppnar och stänger luftflödet i lyftslangen genom en manöverbygel. När undertrycket stiger dras lyftslangen ihop och lyfter lasten. När undertrycket sjunker sträcks slangen och sänker lasten Manuell säckhantering är mycket tungt och har därför blivit en av VacuMyggans populäraste applikationer. VM160 hanterar säckar upp till 60 kg vilket omfattar större delen av all säckhantering inom livsmedels- och kemisk industri Alla VacuMyggor kan levereras i rostfritt stål, ett utförande som ofta används inom livsmedelsindustri och läkemedelsindustri Våra sugfötter är utformade för att klara alla typer av säckar. En gummikjol monteras på sugfoten för att kompensera läckage om förpackningsmaterialet är mycket poröst. Vakuumförpackat, krympfilm eller pappersförpackningar, det finns en lösning med VacuMyggan. VacuMyggan i rostfritt utförande för korrosiva miljöer och miljöer med renrumskrav. 7

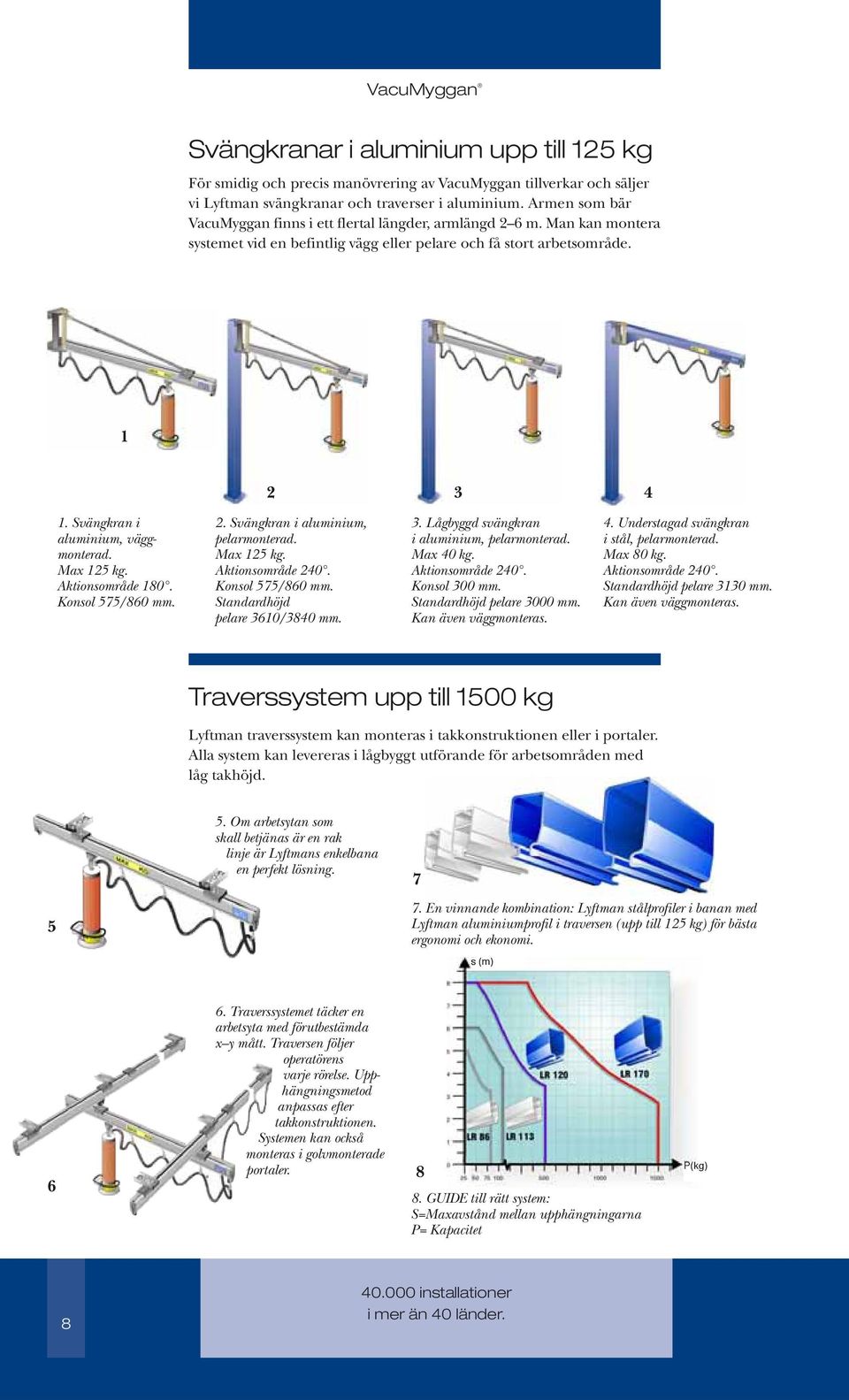

8 VacuMyggan Svängkranar i aluminium upp till 125 kg För smidig och precis manövrering av VacuMyggan tillverkar och säljer vi Lyftman svängkranar och traverser i aluminium. Armen som bär VacuMyggan finns i ett flertal längder, armlängd 2 6 m. Man kan montera systemet vid en befintlig vägg eller pelare och få stort arbetsområde Svängkran i aluminium, väggmonterad. Max 125 kg. Aktionsområde 180. Konsol 575/860 mm. 2. Svängkran i aluminium, pelarmonterad. Max 125 kg. Aktionsområde 240. Konsol 575/860 mm. Standardhöjd pelare 3610/3840 mm. 3. Lågbyggd svängkran i aluminium, pelarmonterad. Max 40 kg. Aktionsområde 240. Konsol 300 mm. Standardhöjd pelare 3000 mm. Kan även väggmonteras. 4. Understagad svängkran i stål, pelarmonterad. Max 80 kg. Aktionsområde 240. Standardhöjd pelare 3130 mm. Kan även väggmonteras. Traverssystem upp till 1500 kg Lyftman traverssystem kan monteras i takkonstruktionen eller i portaler. Alla system kan levereras i lågbyggt utförande för arbetsområden med låg takhöjd Om arbetsytan som skall betjänas är en rak linje är Lyftmans enkelbana en perfekt lösning En vinnande kombination: Lyftman stålprofiler i banan med Lyftman aluminiumprofil i traversen (upp till 125 kg) för bästa ergonomi och ekonomi. s (m) 6 6. Traverssystemet täcker en arbetsyta med förutbestämda x y mått. Traversen följer operatörens varje rörelse. Upphängningsmetod anpassas efter takkonstruktionen. Systemen kan också monteras i golvmonterade portaler GUIDE till rätt system: S=Maxavstånd mellan upphängningarna P= Kapacitet P(kg) installationer i mer än 40 länder.

9 VacuMyggan teknisk information Lyftkapacitet, kg Lyftslangslängd, mm Lyftslangs Ø, mm L max, mm L min, mm Lyfthöjd, mm Lyfthastighet Steglös 0 1m/s Steglös 0 1m/s Steglös 0 1m/s Steglös 0 1m/s Steglös 0 1m/s Steglös 0 1m/s Steglös 0 1m/s Lmax - Lmin = Lyfthöjd S = Sugfotens bygghöjd mm Vakuumpumparna Våra vakuumpumpar är högeffektiva, lågkonsumerande maskiner med lång livscykel. Teknisk beskrivning, se nedan: ø s L min Lyftslangslängd L max En lågbyggd svivel roterar lyftslangen 360 oavsett last. Utrustad med backventil som stängs vid strömavbrott, lasten sjunker kontrollerat till golvet. Vakuumpumpen är utvecklad av TAWI för problemfri drift, år efter år. Explosionsskyddad motor finns som tillval. Filterburkar i standard eller högeffektsutförande för t ex dammiga miljöer. Rostfritt utförande för renrumsområden Vakuumpumpen monterad på väggplattform. (Art nr IR32526 passar också våra pelare.) Ljuddämpande huv (art nr 66000) finns till modeller SA320/2 och SA350/2. Vi levererar också tryckluftspumpar. 9

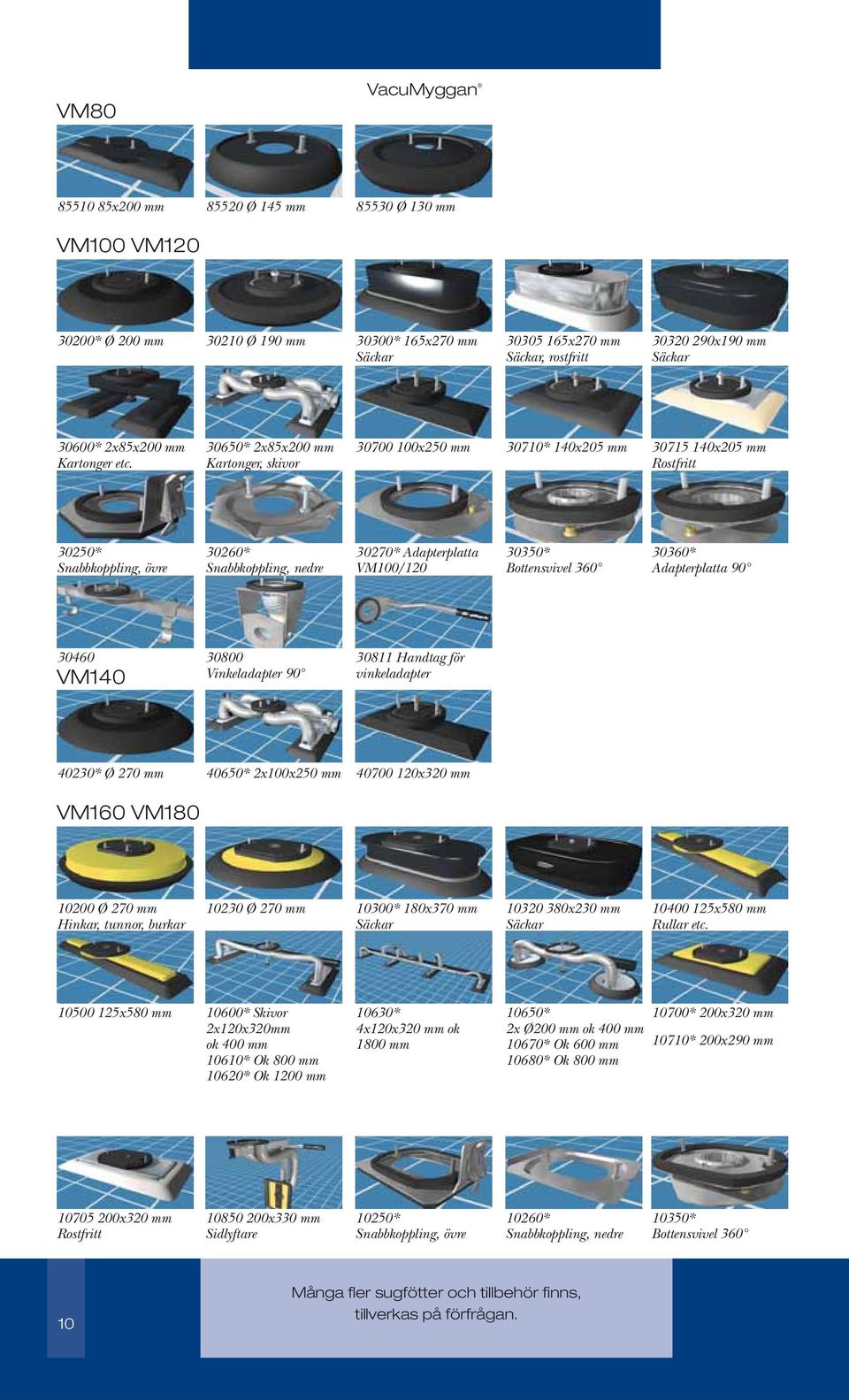

10 VM80 VacuMyggan x200 mm Ø 145 mm Ø 130 mm VM100 VM * Ø 200 mm Ø 190 mm 30300* 165x270 mm Säckar x270 mm Säckar, rostfritt x190 mm Säckar 30600* 2x85x200 mm Kartonger etc * 2x85x200 mm Kartonger, skivor x250 mm 30710* 140x205 mm x205 mm Rostfritt 30250* Snabbkoppling, övre 30260* Snabbkoppling, nedre 30270* Adapterplatta VM100/ * Bottensvivel * Adapterplatta Vinkeladapter 90 VM Handtag för vinkeladapter 40230* Ø 270 mm 40650* 2x100x250 mm x320 mm VM160 VM Ø 270 mm Hinkar, tunnor, burkar Ø 270 mm 10300* 180x370 mm Säckar x230 mm Säckar x580 mm Rullar etc x580 mm 10600* Skivor 2x120x320mm ok 400 mm 10630* 4x120x320 mm ok 1800 mm 10610* Ok 800 mm 10620* Ok 1200 mm 10650* 2x Ø200 mm ok 400 mm 10670* Ok 600 mm 10680* Ok 800 mm 10700* 200x320 mm 10710* 200x290 mm x320 mm Rostfritt x330 mm Sidlyftare 10250* Snabbkoppling, övre 10260* Snabbkoppling, nedre 10350* Bottensvivel Många fler sugfötter och tillbehör finns, tillverkas på förfrågan.

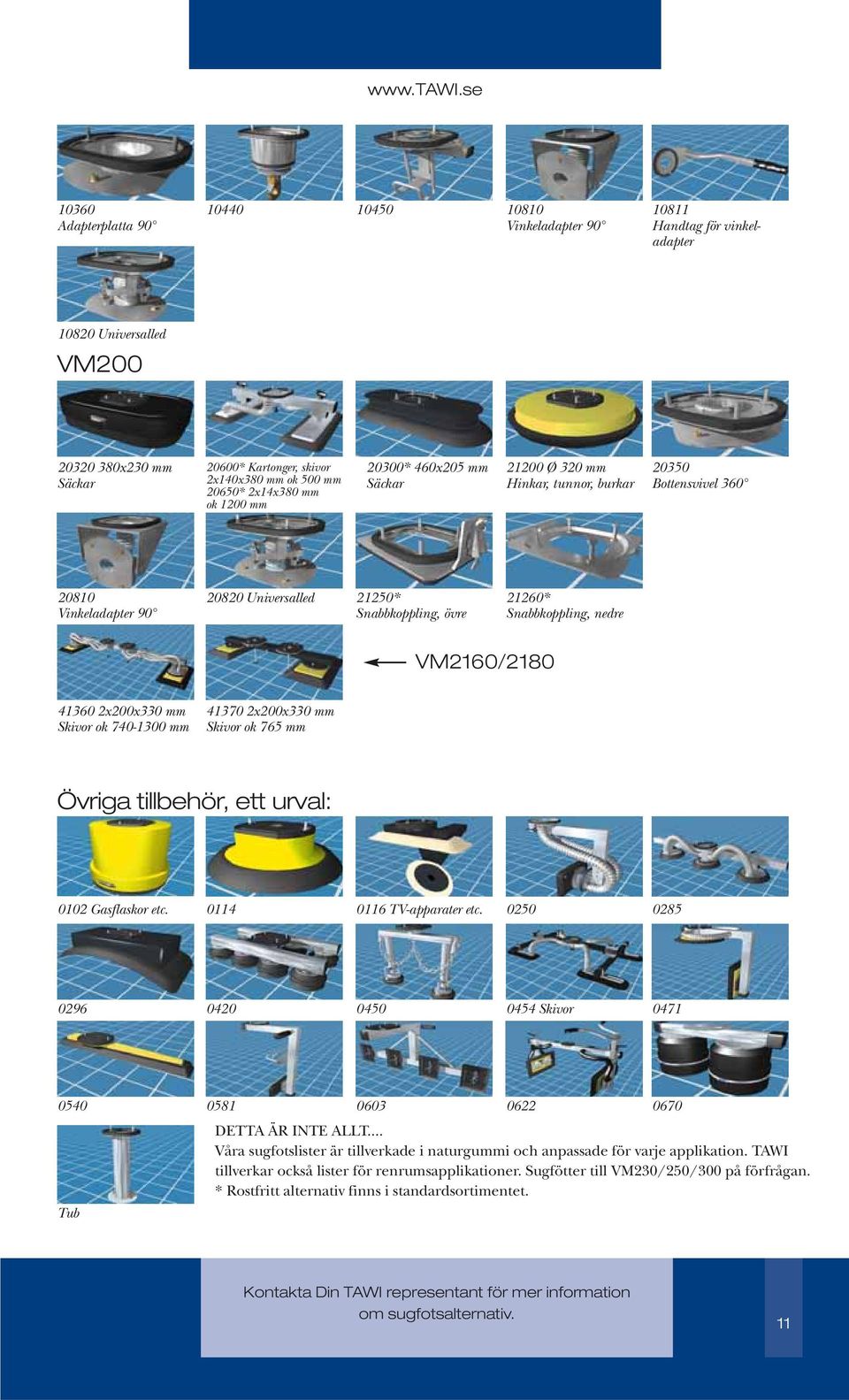

11 Adapterplatta Vinkeladapter Handtag för vinkeladapter Universalled VM x230 mm Säckar 20600* Kartonger, skivor 2x140x380 mm ok 500 mm 20650* 2x14x380 mm ok 1200 mm 20300* 460x205 mm Säckar Ø 320 mm Hinkar, tunnor, burkar Bottensvivel Vinkeladapter Universalled 21250* Snabbkoppling, övre 21260* Snabbkoppling, nedre VM2160/ x200x330 mm Skivor ok mm x200x330 mm Skivor ok 765 mm Övriga tillbehör, ett urval: 0102 Gasflaskor etc TV-apparater etc Skivor Tub DETTA ÄR INTE ALLT... Våra sugfotslister är tillverkade i naturgummi och anpassade för varje applikation. TAWI tillverkar också lister för renrumsapplikationer. Sugfötter till VM230/250/300 på förfrågan. * Rostfritt alternativ finns i standardsortimentet. Kontakta Din TAWI representant för mer information om sugfotsalternativ. 11

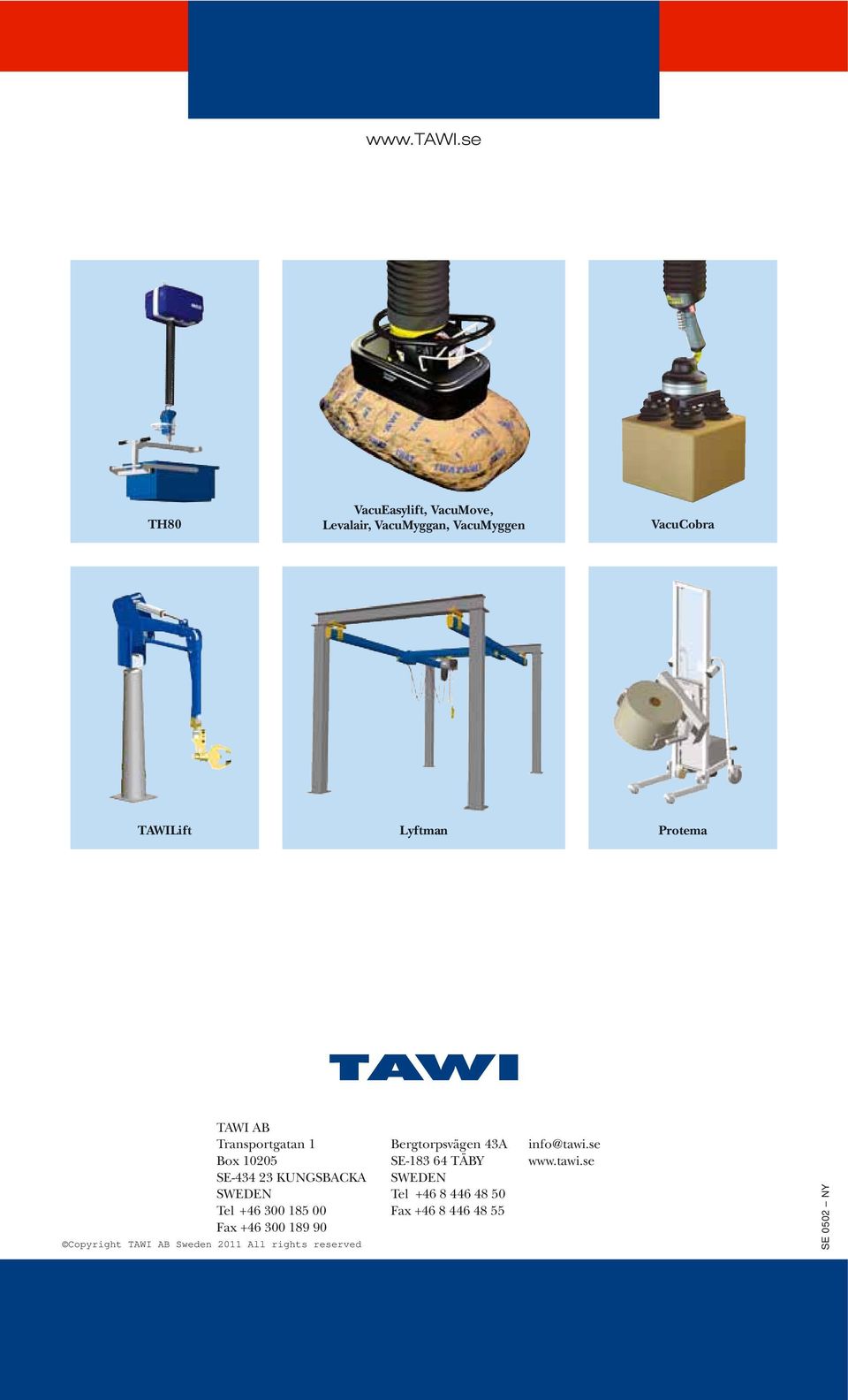

12 TH80 VacuEasylift, VacuMove, Levalair, VacuMyggan, VacuMyggen VacuCobra TAWILift Lyftman Protema TAWI AB Transportgatan 1 Box SE KUNGSBACKA SWEDEN Tel Fax Bergtorpsvägen 43A SE TÄBY SWEDEN Tel Fax info@tawi.se SE 0502 NY
