Tryckklass. k VS värde [m 3 /h] vid 220 C 29.4 bar DN mm

Transkript

1 56.126/1 BUS: Flänsad 3-vägs ventil, PN Reglerventil, fri från silionfett, för kontinuerlig reglering av kallvatten, varmvatten, hetvatten, ånga eller luft i HVAC installationer. Vattenkvalitet motsvarande VDI 35. Används tillsammans med ställdonen AVM 234 S, AVF 234 S oh AVN 224 S som en reglerenhet. Ventilen testad enl. DIN 327 1). Ventilhus av stålgjutgods (GP2GH+N), målad svart. spindel, säte oh kägla av syrafast stål. Pakbox av rostfritt stål med fjäderbelastade PTFE skivor. Ventilkarakteristiken är likproentig / linjär. För användning med PN motflänsar. När spindeln är utdragen är ventilen stängd. Tillbehör * Adapter (rekommenderas för media C; MV ) * Adapter (rekommenderas för media C; MV ) * Pakbox med grafittätning för temp C; DN 15 50; MV * Pakbox med grafittätning för temp C; DN ; MV * Pakbox med grafittätning för temp C; DN ; MV *) Måttritning eller kopplingsshema finns under samma nummer. 1) Ned till -10 C, krävs ingen pakbox värmare. Vid temperaturer mellan -10 C oh -60 C, skall speiell mekanisk tätning av bälg-typ användas (tillgänglig på förfrågan, endast upp till DN 100). Applikation: vatten med frostskydd (glykol till 55% oh brine lösning), max. drifttryk bar. Över 1 C eller 180 C, används relevant adapter (tillbehör). Över 2 C oh upp till 260 C, använd pakbox med grafittätning (tillbehör). Garanti N.B.: Typ Nominell diameter DN Trykklass k VS värde [m 3 /h] Tekniska data oh trykdifferenser angivna ovan gäller endast i kombination med Sauter ställdon. Vid användning med ställdon av andra fabrikat garanteras ej angivna speifikationer Dessa ventiler skall användas som blandningsventiler. Fördelningsventil finns att beställa som speialversion. Vikt [kg] BUS 015 F PN BUS 015 F PN BUS 015 F5 15 PN BUS 0 F5 PN BUS 025 F5 25 PN BUS 032 F5 32 PN BUS 0 F5 PN BUS 050 F5 50 PN BUS 065 F5 65 PN BUS 080 F5 80 PN BUS 100 F5 100 PN BUS 125 F5 125 PN BUS 150 F5 150 PN Drifttemperatur 1) C Läkage vid max.. Δps: Drifttryk reglerport 0.05% av kvs värdet vid C.0 bar blandningsport vid 1 C 36.3 bar Ventilens slaglängd 1.0% av kvs värdet vid 2 C 29.4 bar DN mm DN mm Ventilkarakteristik DN mm reglerport DN linjär Måttritning M10462 reglerport DN likproentig Montageinstruktioner MV blandningsport linjär AVM 234 sammanbyggnad MV AVF 234 sammanbyggnad MV 5059 Ventilens reglerförhållande > 50:1 AVN 224 sammanbyggnad MV Pakbox Rostfritt stål/ptfe Materialdeklaration MD AB Y07545 A B B01134a

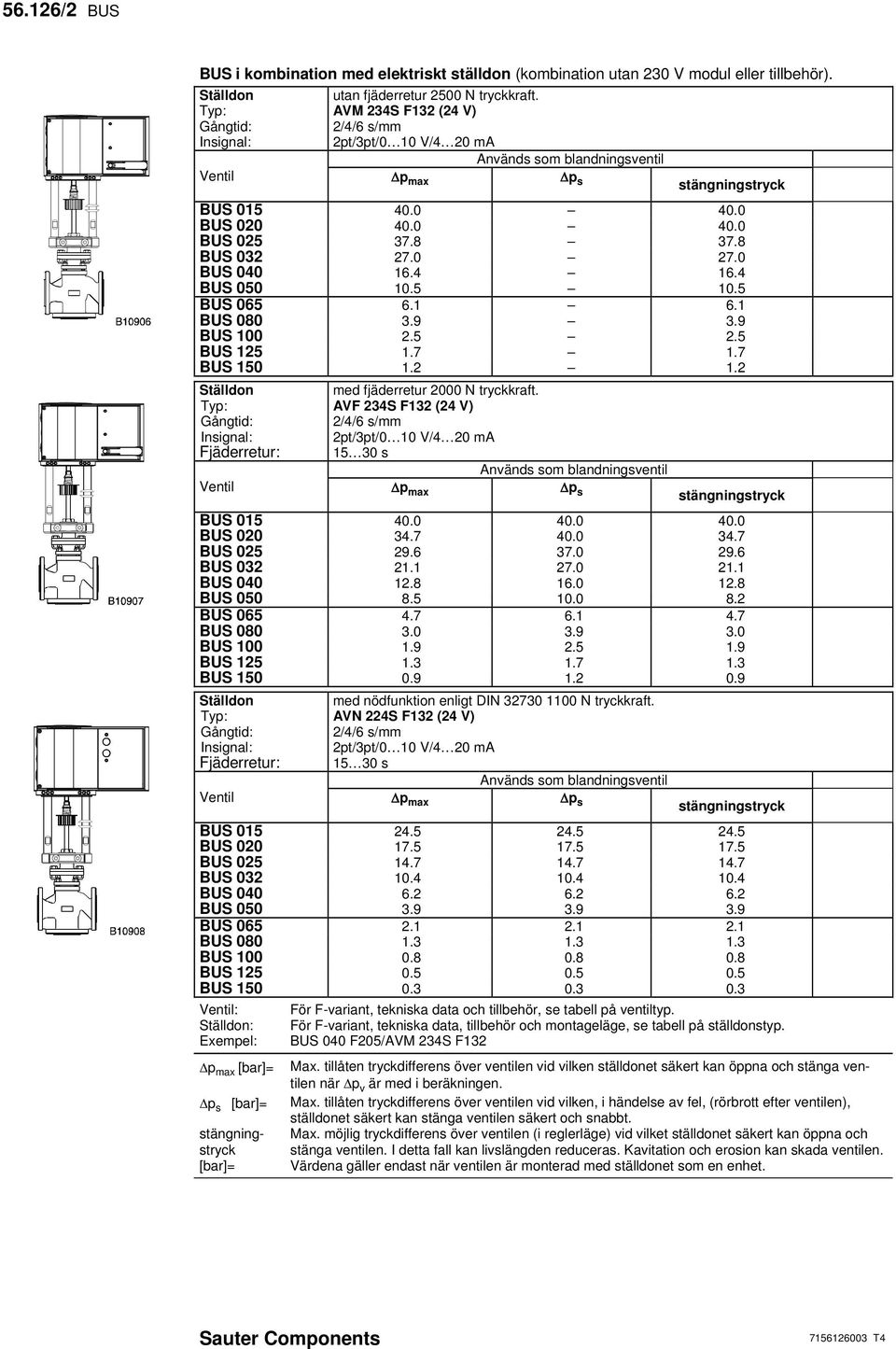

2 56.126/2 BUS BUS i kombination med elektriskt ställdon (kombination utan 2 V modul eller tillbehör). Ställdon Typ: Gångtid: Insignal: utan fjäderretur 2500 N trykkraft. AVM 234S F132 (24 V) 2/4/6 s/mm 2pt/3pt/0 10 V/4 ma Används som blandningsventil Ventil Δp max Δp s stängningstryk BUS BUS BUS BUS BUS BUS BUS BUS BUS BUS BUS Ställdon Typ: Gångtid: Insignal: Fjäderretur: med fjäderretur 00 N trykkraft. AVF 234S F132 (24 V) 2/4/6 s/mm 2pt/3pt/0 10 V/4 ma 15 s Används som blandningsventil Ventil Δp max Δp s stängningstryk BUS BUS BUS BUS BUS BUS BUS BUS BUS BUS BUS Ställdon Typ: Gångtid: Insignal: Fjäderretur: med nödfunktion enligt DIN N trykkraft. AVN 224S F132 (24 V) 2/4/6 s/mm 2pt/3pt/0 10 V/4 ma 15 s Används som blandningsventil Ventil Δp max Δp s stängningstryk BUS BUS BUS BUS BUS BUS BUS BUS BUS BUS BUS Ventil: Ställdon: Exempel: Δp max [bar]= Δp s [bar]= stängningstryk [bar]= För F-variant, tekniska data oh tillbehör, se tabell på ventiltyp. För F-variant, tekniska data, tillbehör oh montageläge, se tabell på ställdonstyp. BUS 0 F5/AVM 234S F132 Max. tillåten trykdifferens över ventilen vid vilken ställdonet säkert kan öppna oh stänga ventilen när Δp v är med i beräkningen. Max. tillåten trykdifferens över ventilen vid vilken, i händelse av fel, (rörbrott efter ventilen), ställdonet säkert kan stänga ventilen säkert oh snabbt. Max. möjlig trykdifferens över ventilen (i reglerläge) vid vilket ställdonet säkert kan öppna oh stänga ventilen. I detta fall kan livslängden redueras. Kavitation oh erosion kan skada ventilen. Värdena gäller endast när ventilen är monterad med ställdonet som en enhet.

3 BUS /3 Funktion Med ett elektriskt ställdon kan ventilen manövreras till valfritt läge. Ventilens reglerport stänger när ventilens spindel är utdragen. Dessa ventiler kan användas för att stänga mot drifttryket. Flödestekniska parametrar i enlighet med EN Används som blandningsventil AB A B B01134a Beskrivning. Dessa reglerventiler känneteknas av sin goda pålitlighet oh noggrannhet oh ger ett viktigt bidrag till en effektiv reglering. Ventilspindeln kopplas automatiskt samman med ställdonsspindeln. Sauter's utformade rostfria kägla styr ett likproentigt flöde i reglerporten. För kompensering av karakteristiken på förbrukningssidan oh för att garantera ett lika flöde oberoende av ventilläge fungerar blandningsporten med linjär karakteristik. Ventilens tätning garanteras av en rostfri stålring som pressats i ventilhuset. Pakboxen är underhållsfri. Pakboxen innehåller sex koniskt formade PTFE ringar samt en fjäder. Fjädern säkerställer ett permanent tryk på tätningarna. Tillförd smörjmedel säkerställer att ventilspindeln alltid smörjes oh motverkar att partiklar når PTFE tätningarna oh media. Projekterings- oh montageanvisningar. Ventilerna kan kombineras med AVM 234 S, ställdon utan fjäderretur eller AVF 234 S, AVN 224 S ställdon med fjäderretur. Ställdonet monteras på ventilen oh fixeras med två skruvar oh låses till ventilspindeln automatiskt. När installationen tas i drift, AVM 234 S oh AVF 234 S tryks ställdonets axel ut oh kopplingen ansluts automatiskt till ventilen när den når det nedre ventilsätet. Ventilens slaglängd kontrolleras av ställdonet. Inga övriga inställningar behöver göras. Kraften mot ventilsätet är konstant oh det angivna läkaget garanteras. Ställdonens karakteristik kan ändras från linjär till kvadratiskt eller vie versa. Om ställdonet AVN 224 S används måste manuell initialisering utföras. För en komplett beskrivning av detta, se datablad : 'Initialisering oh återföringssignal' Montageläge. Kan monteras i valfritt läge, dok inte nedåt. Kondensat oh droppande vatten längs den rörliga axeln får ej förekomma. Vid horisontellt montage får ventilen belastas med max. 25 kg utan att ställdonet har extra stöd upp till 1 C Valfritt läge, dok ej nedåt. över 1 C Vid temperaturer över 1 C eller 180 C, skall ventilen monteras i horisontellt läge oh den korrekta adapter för den relevanta temperaturen skall användas. Adaptern kan även fungera som en förlängning vid kraftig rörisolering. För att skydda ställdonet mot för hög värme bör rören vara isolerade. Vid montage av ställdon på ventilen, får ej käglan roteras mot det rostfria sätet, då detta kan skada tätningen av käglan. Vid isolering av ventilen får ej isoleringen gå över ställdonets klämanslutning på ventilen Montage utomhus. Om enheten monteras utomhus, rekommenderas extra skydd mot påverkan av vädrets effekter.

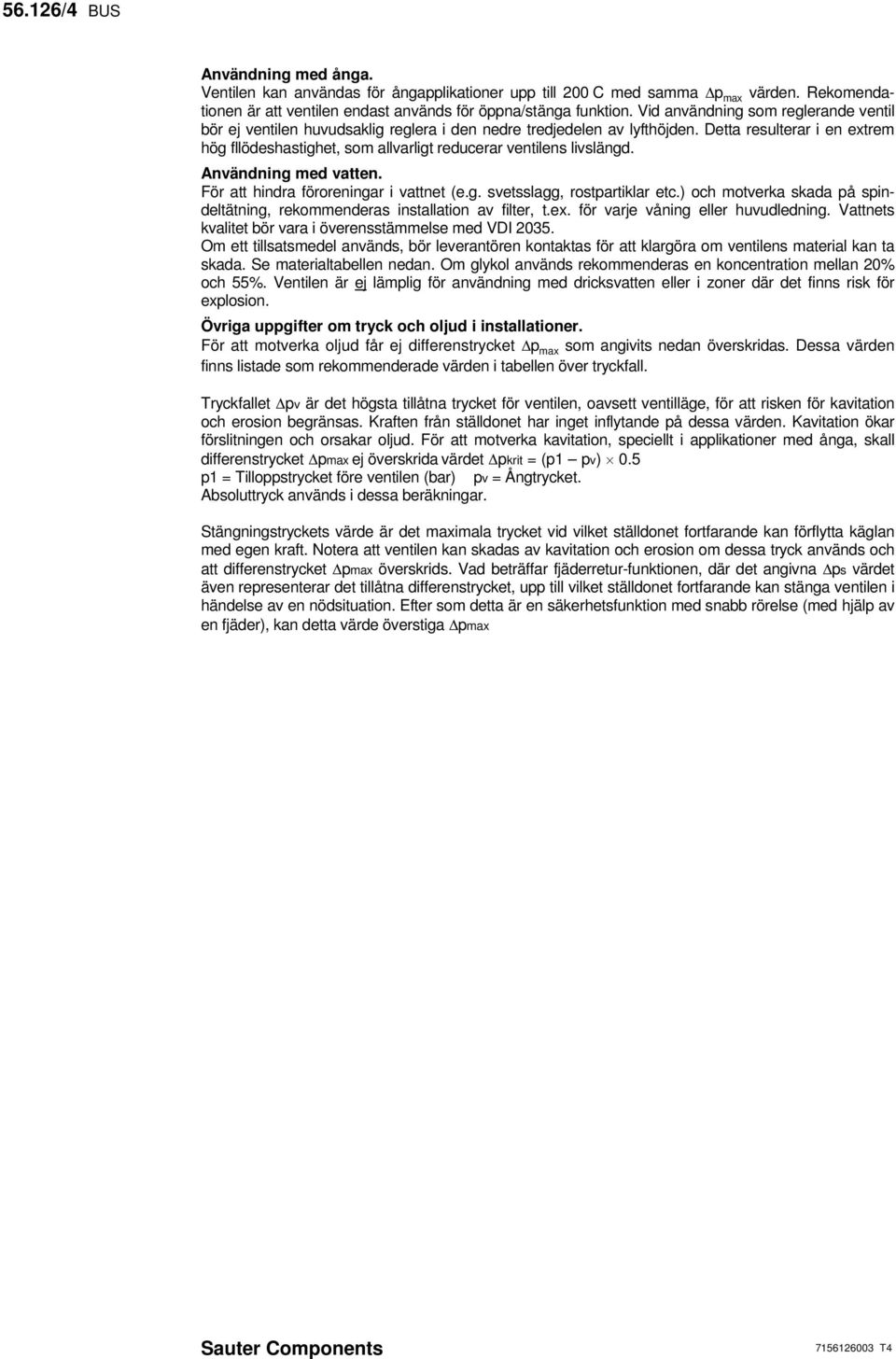

4 56.126/4 BUS Användning med ånga. Ventilen kan användas för ångapplikationer upp till 0 C med samma Δp max värden. Rekomendationen är att ventilen endast används för öppna/stänga funktion. Vid användning som reglerande ventil bör ej ventilen huvudsaklig reglera i den nedre tredjedelen av lyfthöjden. Detta resulterar i en extrem hög fllödeshastighet, som allvarligt reduerar ventilens livslängd. Användning med vatten. För att hindra föroreningar i vattnet (e.g. svetsslagg, rostpartiklar et.) oh motverka skada på spindeltätning, rekommenderas installation av filter, t.ex. för varje våning eller huvudledning. Vattnets kvalitet bör vara i överensstämmelse med VDI 35. Om ett tillsatsmedel används, bör leverantören kontaktas för att klargöra om ventilens material kan ta skada. Se materialtabellen nedan. Om glykol används rekommenderas en konentration mellan % oh 55%. Ventilen är ej lämplig för användning med driksvatten eller i zoner där det finns risk för explosion. Övriga uppgifter om tryk oh oljud i installationer. För att motverka oljud får ej differenstryket Δp max som angivits nedan överskridas. Dessa värden finns listade som rekommenderade värden i tabellen över trykfall. Trykfallet Δpv är det högsta tillåtna tryket för ventilen, oavsett ventilläge, för att risken för kavitation oh erosion begränsas. Kraften från ställdonet har inget inflytande på dessa värden. Kavitation ökar förslitningen oh orsakar oljud. För att motverka kavitation, speiellt i applikationer med ånga, skall differenstryket Δpmax ej överskrida värdet Δpkrit = (p1 pv) 0.5 p1 = Tilloppstryket före ventilen (bar) pv = Ångtryket. Absoluttryk används i dessa beräkningar. Stängningstrykets värde är det maximala tryket vid vilket ställdonet fortfarande kan förflytta käglan med egen kraft. Notera att ventilen kan skadas av kavitation oh erosion om dessa tryk används oh att differenstryket Δpmax överskrids. Vad beträffar fjäderretur-funktionen, där det angivna Δps värdet även representerar det tillåtna differenstryket, upp till vilket ställdonet fortfarande kan stänga ventilen i händelse av en nödsituation. Efter som detta är en säkerhetsfunktion med snabb rörelse (med hjälp av en fjäder), kan detta värde överstiga Δpmax

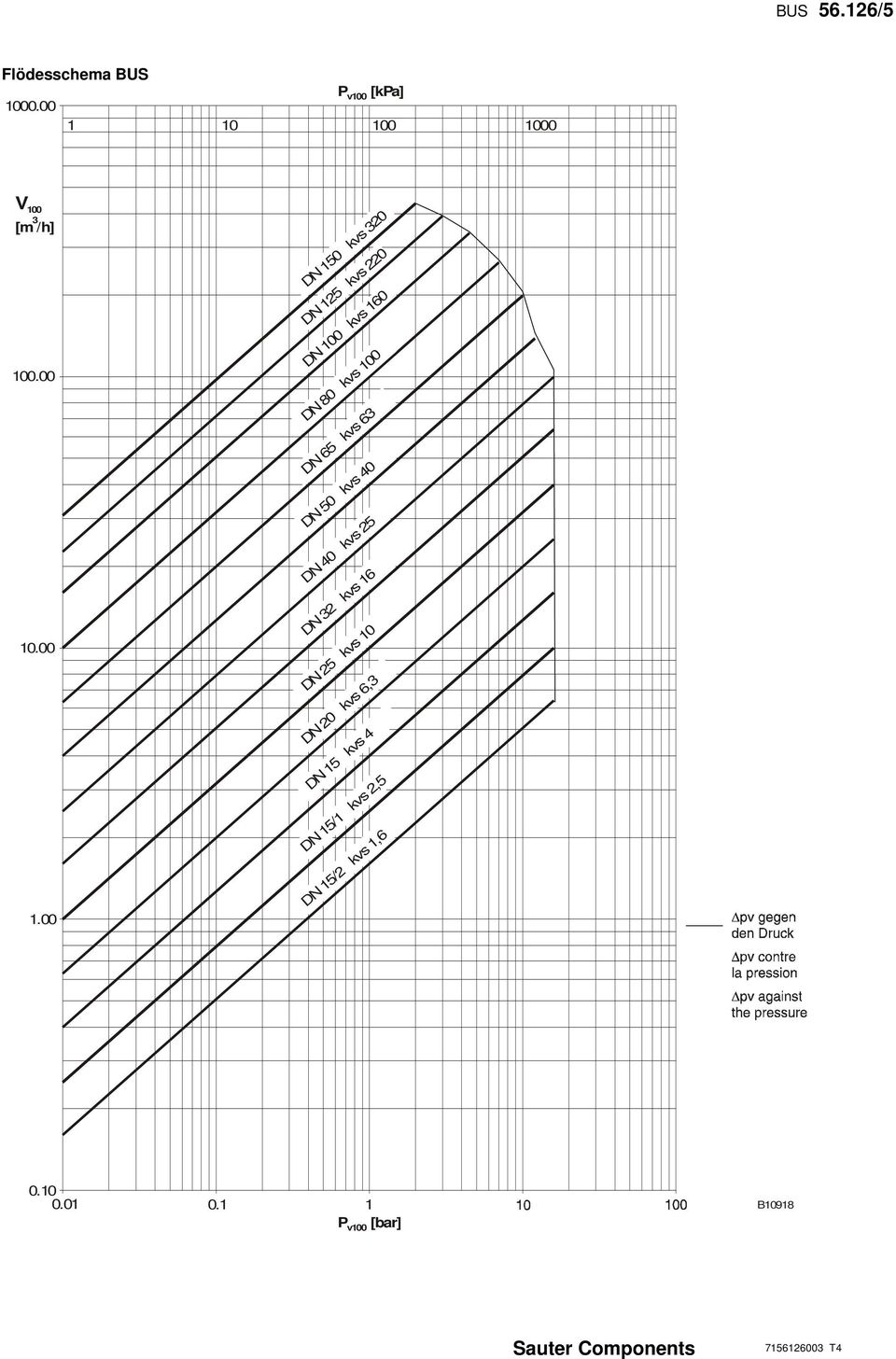

5 BUS /5 Flödesshema BUS P [kpa] v V [m /h] DN 150 kvs 3 DN 125 kvs 2 DN 100 kvs 160 DN 80 kvs 100 DN 65 kvs 63 DN 50 kvs DN kvs 25 DN 32 kvs 16 DN 25 kvs 10 DN kvs 6,3 DN 15 kvs 4 DN 15/1 kvs 2,5 DN 15/2 kvs 1, P v100 [bar] B10918

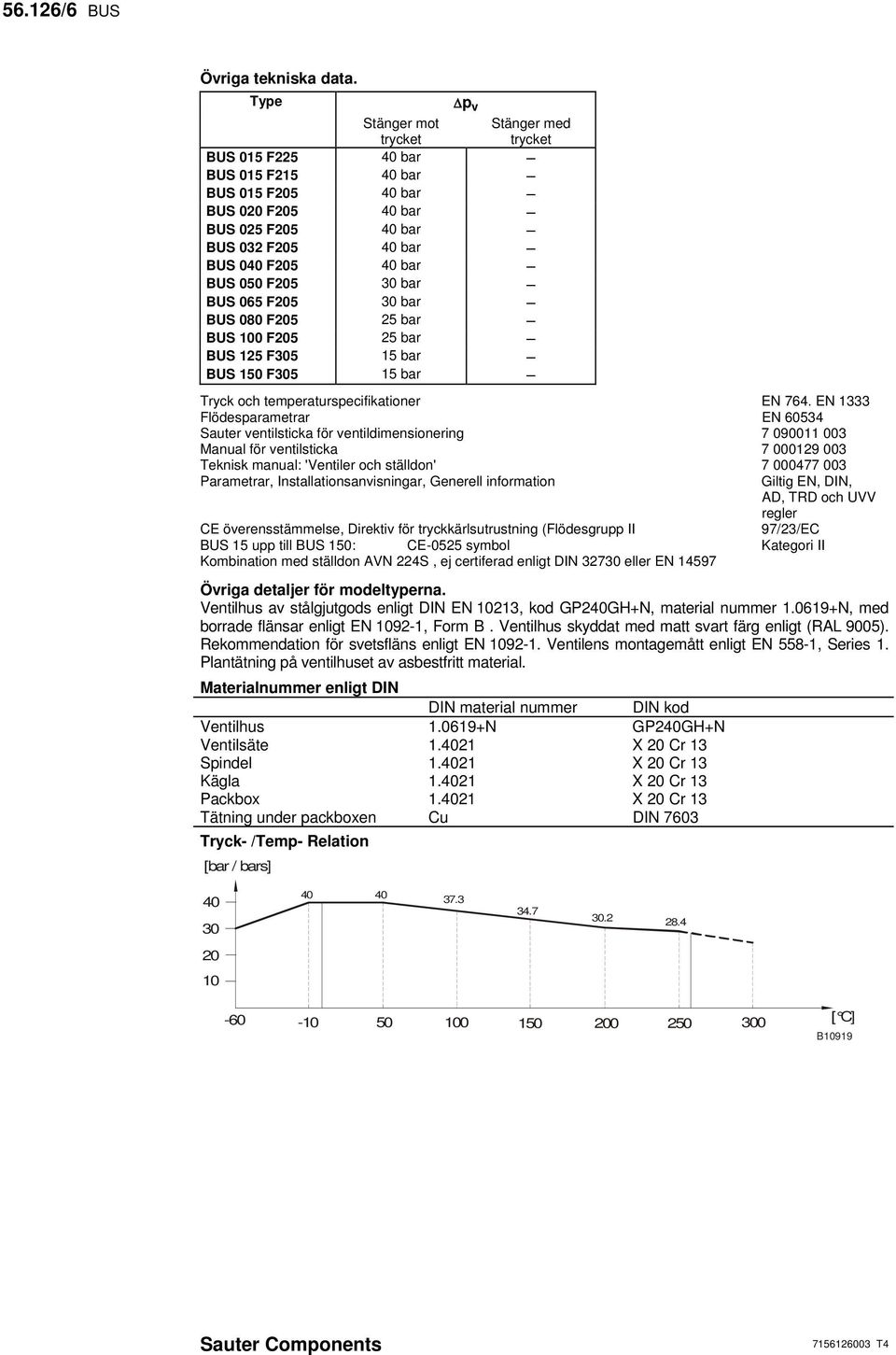

6 56.126/6 BUS Övriga tekniska data. Type Δp v Stänger mot tryket Stänger med tryket BUS 015 F225 bar BUS 015 F215 bar BUS 015 F5 bar BUS 0 F5 bar BUS 025 F5 bar BUS 032 F5 bar BUS 0 F5 bar BUS 050 F5 bar BUS 065 F5 bar BUS 080 F5 25 bar BUS 100 F5 25 bar BUS 125 F5 15 bar BUS 150 F5 15 bar Tryk oh temperaturspeifikationer EN 764. EN 1333 Flödesparametrar EN Sauter ventilstika för ventildimensionering Manual för ventilstika Teknisk manual: 'Ventiler oh ställdon' Parametrar, Installationsanvisningar, Generell information Giltig EN, DIN, AD, TRD oh UVV regler CE överensstämmelse, Direktiv för trykkärlsutrustning (Flödesgrupp II 97/23/EC BUS 15 upp till BUS 150: CE-0525 symbol Kategori II Kombination med ställdon AVN 224S, ej ertiferad enligt DIN 327 eller EN Övriga detaljer för modeltyperna. Ventilhus av stålgjutgods enligt DIN EN 10213, kod GP2GH+N, material nummer N, med borrade flänsar enligt EN , Form B. Ventilhus skyddat med matt svart färg enligt (RAL 9005). Rekommendation för svetsfläns enligt EN Ventilens montagemått enligt EN 558-1, Series 1. Plantätning på ventilhuset av asbestfritt material. Materialnummer enligt DIN DIN material nummer DIN kod Ventilhus N GP2GH+N Ventilsäte 1.21 X Cr 13 Spindel 1.21 X Cr 13 Kägla 1.21 X Cr 13 Pakbox 1.21 X Cr 13 Tätning under pakboxen Cu DIN 7603 Tryk- /Temp- Relation [bar / bars] [ C] B10919

7 BUS /7 Förklaring till använda termer. Δpv: Maximum tillåtet differenstryk över ventilen oavsett läge på spindel, begränsad av ljudnivå oh erosion. Genom övervakning av kavitation, erosion oh oljud, kan förbättringar göras för att förlänga livslängd oh hållbarhet. Δpmax: Maximum tillåtet differenstryk över ventilen där ställdonet säkert kan öppna oh stänga ventilen. Statiskt tryk oh mediainflytande är medtagna i beräkningen. Detta värde hjälper till att bibehålla en mjuk reglering oh god tätning. Genom detta vill ventilens Δpv aldrig bli överskriden. Δps: Maximum tillåtet differenstryk över ventilen i händelse av fel (t.ex. strömavbrott, överskriden temperatur eller tryk, röravbrott) där ställdonet säkert kan stänga ventilen oh, om nödvändig hålla hela drifttryket mot atmosfärstryk. Då detta är en säkerhetsfunktion med 'snabb' rörelse kan Δps bli större än Δpmax eller, respektive, Δpv. Den resulterande flödesstörningen i detta fall spelar en mindre roll. På tre-vägs ventiler, gäller värdena endast den reglerande porten. Δpstat: Tryket efter ventilen. Detta motsvarar tryket i systemet vid stopp av pumpen, beroende på vätskenivå i systemet, ökning av tryket via tryktank, ångtryk oh liknande. För ventiler som stänger med tryket, skall det statiska tryket samt pumptryket användas. Karakteristik för ställdon med lägesregulator (endast 24 V) På ställdonen AVM 234 S, AVF 234 S eller AVN 224 S kan karakteristikenlik-proentig/linjär/kvadratisk ställas in med hjälp av kod-swithar k VS 100 % lin. 10 quadr. = % % Hub, Course, Stroke B S9

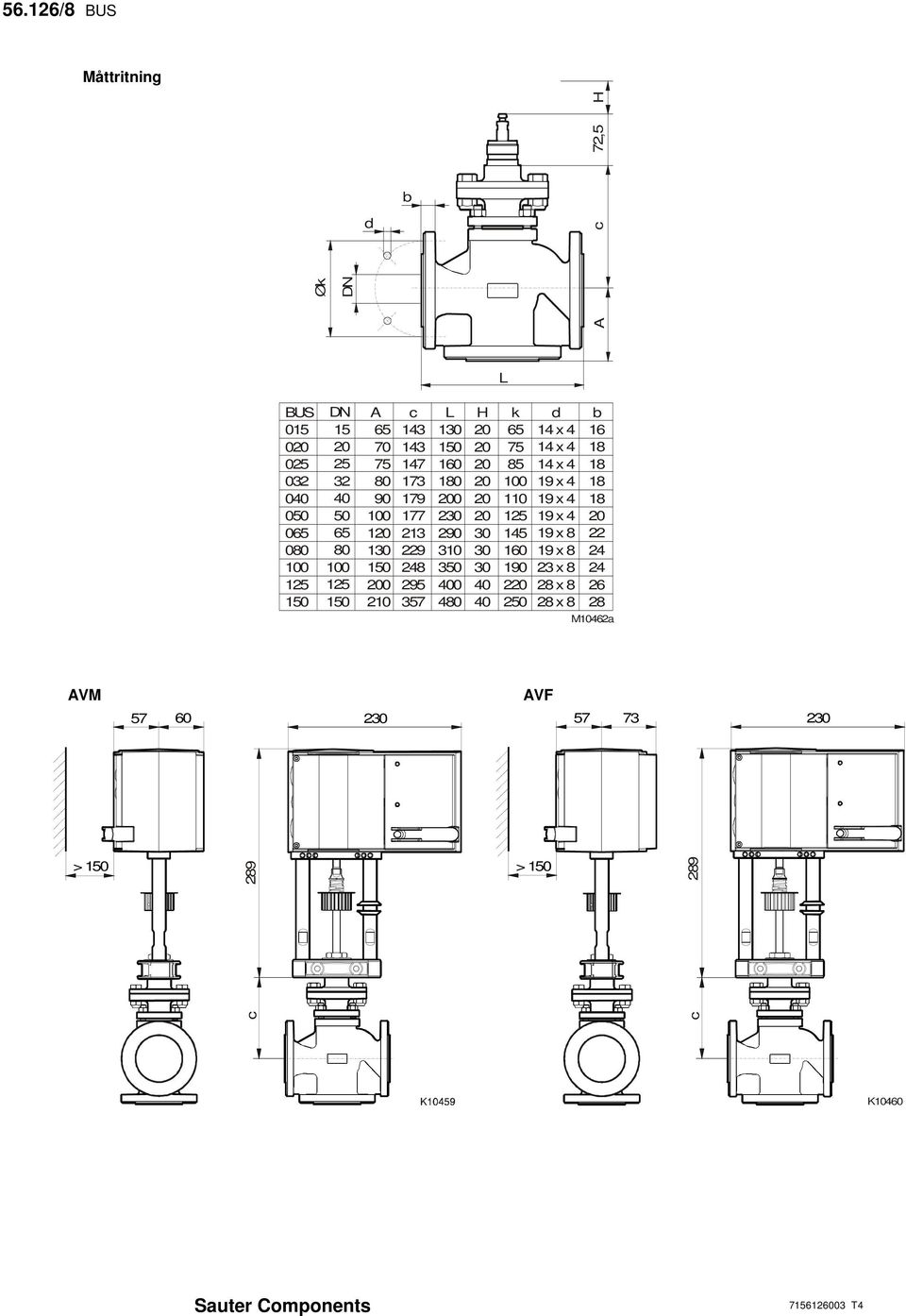

8 56.126/8 BUS Måttritning AVM AVF > > ,5 H b d A Øk DN L BUS DN A L H k d 14 x 4 14 x 4 14 x 4 19 x 4 19 x 4 19 x 4 19 x 8 19 x 8 23 x 8 28 x 8 28 x 8 b M10462a 289 K10460

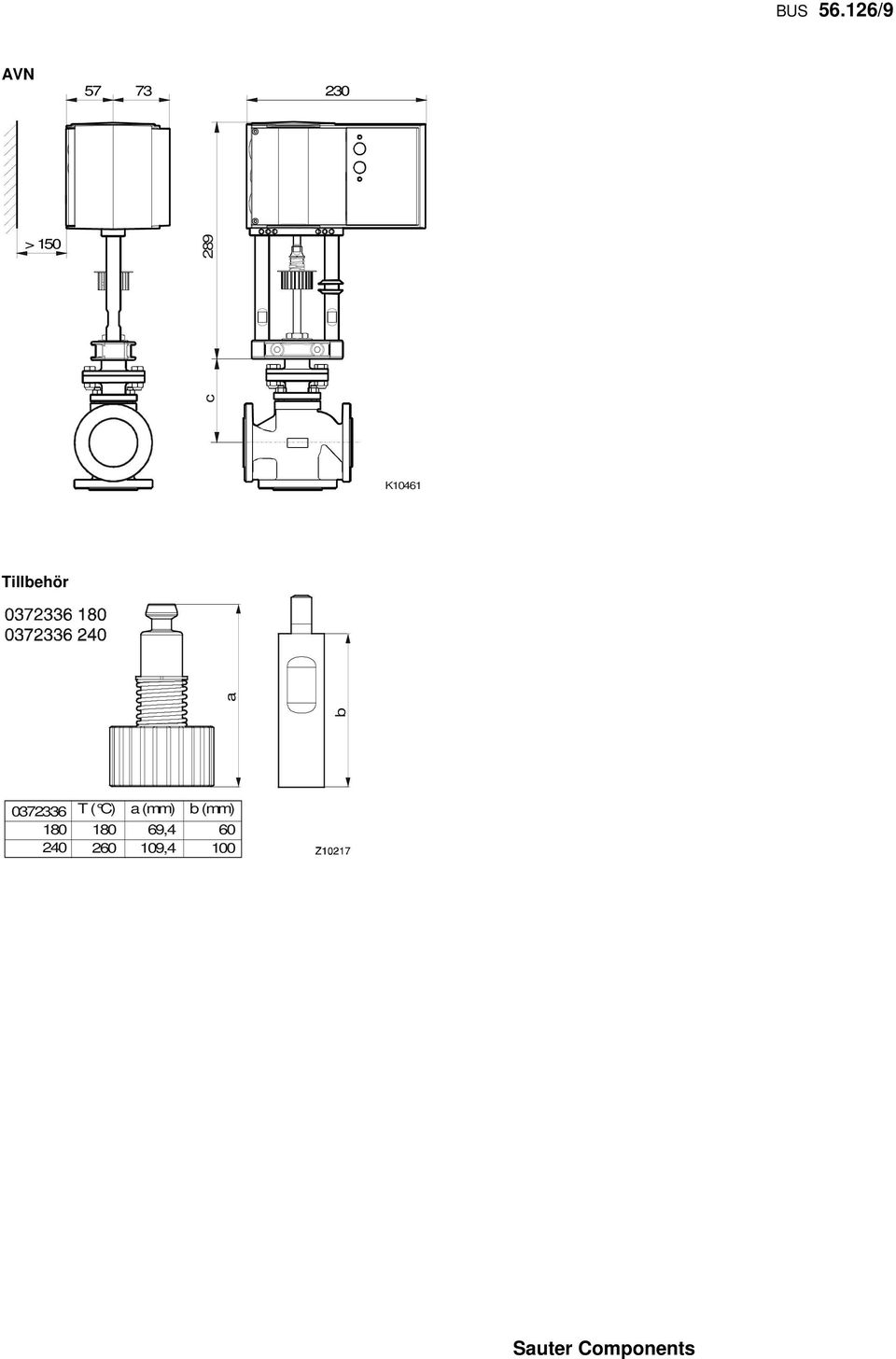

9 BUS /9 AVN > K10461 Tillbehör b a T ( C) a (mm) b (mm) , ,4 100
