1 användarmanual & servicebok CYKLAR SEDAN 1990

2

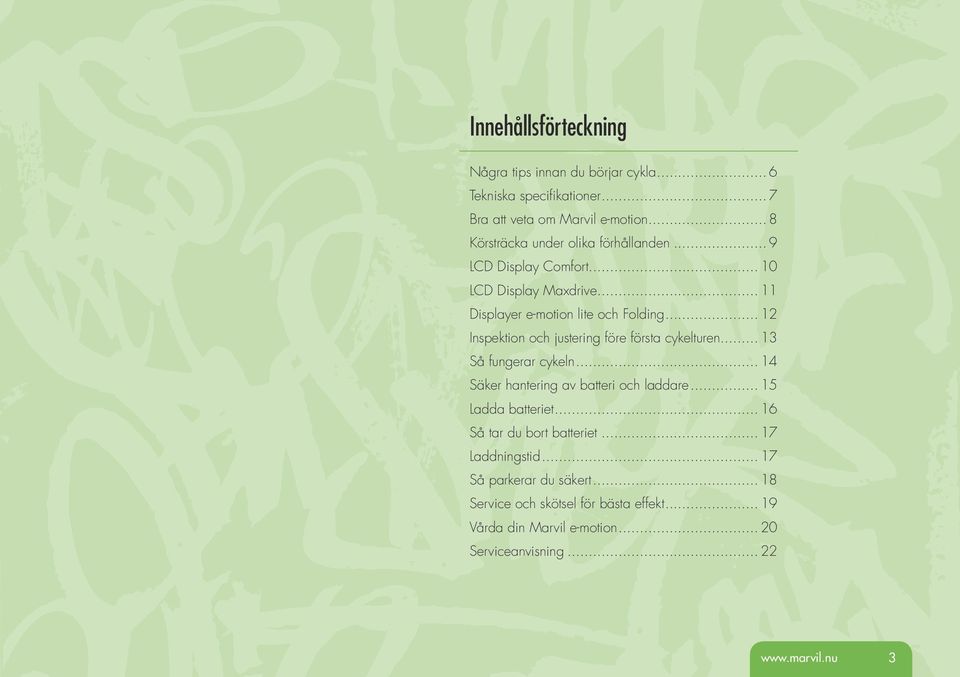

3 Innehållsförteckning Några tips innan du börjar cykla... 6 Tekniska specifikationer... 7 Bra att veta om Marvil e-motion... 8 Körsträcka under olika förhållanden... 9 LCD Display Comfort LCD Display Maxdrive Displayer e-motion lite och Folding Inspektion och justering före första cykelturen Så fungerar cykeln Säker hantering av batteri och laddare Ladda batteriet Så tar du bort batteriet Laddningstid Så parkerar du säkert Service och skötsel för bästa effekt Vårda din Marvil e-motion Serviceanvisning

4 Ökad cykelkraft med din nya elassisterade cykel. Grattis. Du har just gjort ett klokt val för hälsa och miljö. Marvil e-motion är ett utmärkt transportmedel som ger bra motion och spar på miljön. Du mår bättre och lever längre när du rör på dig mer, dessutom bidrar du till minskad miljöpåverkan genom att cykla i stället för att ta bilen. Marvil e-motion är en elassisterad cykel som ger dig hjälp på vägen. Motorn drivs av ett litiumjonbatteri och ger dig extra kraft när benstyrkan inte räcker till. Hoppa upp på cykeln, ställ in önskad assistansnivå och ge dig ut på vägarna. Smart teknologi ser till att du håller jämn hastighet även i motvind och uppförsbacke. Att cykla har aldrig varit lättare. Upptäck kraften i ett klokt miljöval och få en friskare kropp på köpet. 4

5 5

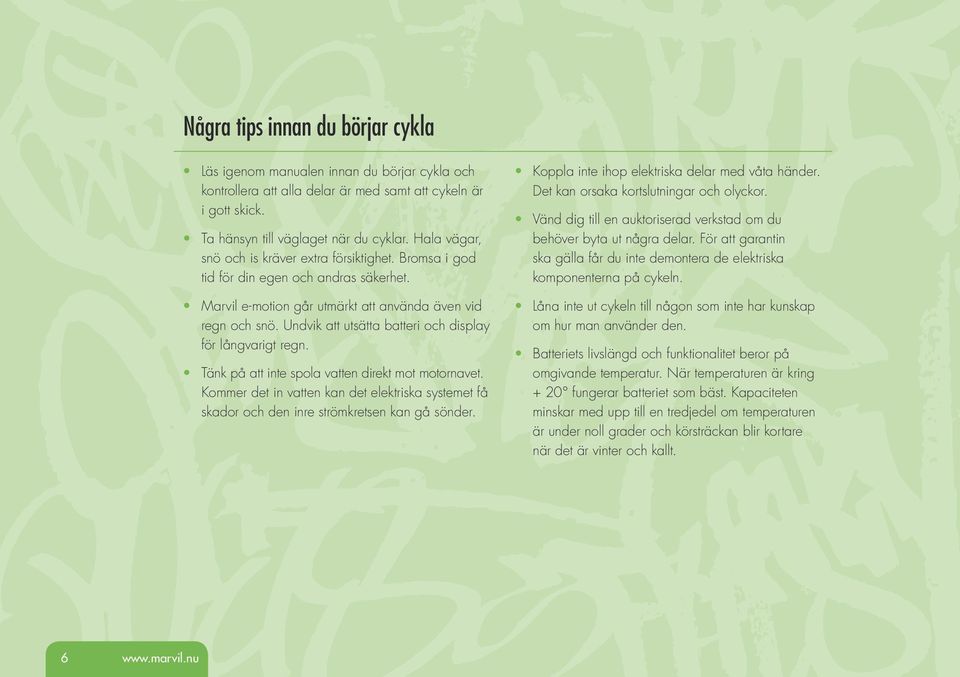

6 Några tips innan du börjar cykla Läs igenom manualen innan du börjar cykla och kontrollera att alla delar är med samt att cykeln är i gott skick. Ta hänsyn till väglaget när du cyklar. Hala vägar, snö och is kräver extra försiktighet. Bromsa i god tid för din egen och andras säkerhet. Marvil e-motion går utmärkt att använda även vid regn och snö. Undvik att utsätta batteri och display för långvarigt regn. Tänk på att inte spola vatten direkt mot motornavet. Kommer det in vatten kan det elektriska systemet få skador och den inre strömkretsen kan gå sönder. Koppla inte ihop elektriska delar med våta händer. Det kan orsaka kortslutningar och olyckor. Vänd dig till en auktoriserad verkstad om du behöver byta ut några delar. För att garantin ska gälla får du inte demontera de elektriska komponenterna på cykeln. Låna inte ut cykeln till någon som inte har kunskap om hur man använder den. Batteriets livslängd och funktionalitet beror på omgivande temperatur. När temperaturen är kring + 20 fungerar batteriet som bäst. Kapaciteten minskar med upp till en tredjedel om temperaturen är under noll grader och körsträckan blir kortare när det är vinter och kallt. 6

7 Tekniska specifikationer Generell information motor Motortyp: Borstlös DC motor Centrum motor Effekt: 250 W 250 W Spänning: 36 V 36 V Max. hastighet: 25 km/h Körsträcka (fulladdat batteri): km. Upp till 40 km vid blandad körning. Strömförbrukning varje 100 km: 1,2 kwh laddare Laddningstid: ca 4 6 timmar (beror på laddningsgraden) Strömkälla: AC 220 V/60 Hz Kapacitet: 60 W Batteri Batterityp: Samsung Samsung Samsung Kapacitet: 7,4 Ah/266 W 8,8 Ah/316 W 10,4 Ah/374 W Spänning: 36 V 36 V 36 V Laddningscykler: Standardvillkor Nytt batteri, 1:ans effektläge, normal temperatur 20 grader, normal last, jämn och torr väg, ingen vind. 7

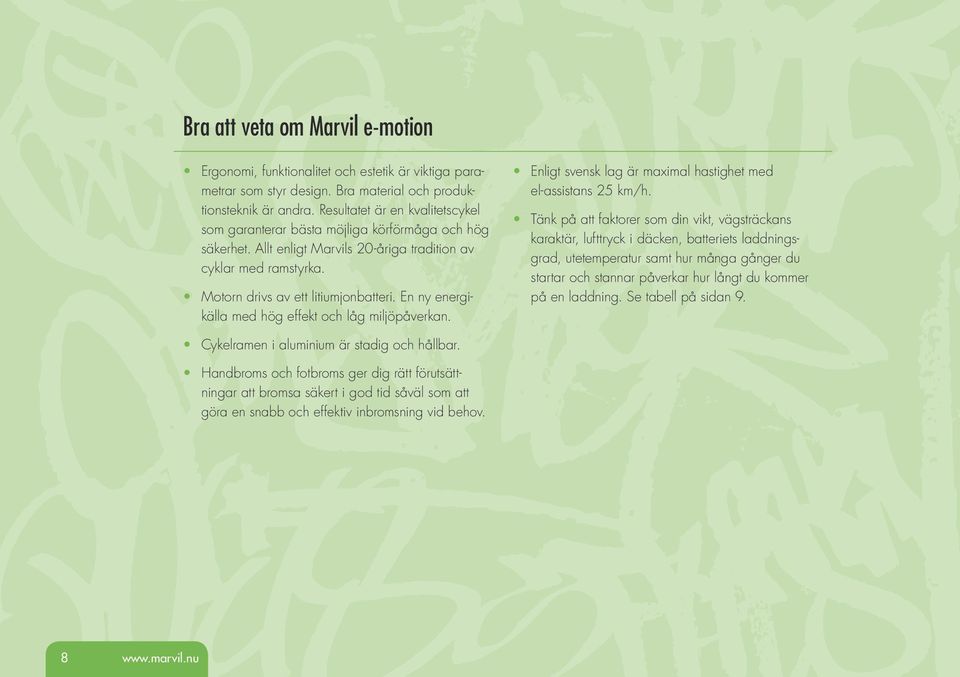

8 Bra att veta om Marvil e-motion Ergonomi, funktionalitet och estetik är viktiga parametrar som styr design. Bra material och produktionsteknik är andra. Resultatet är en kvalitetscykel som garanterar bästa möjliga körförmåga och hög säkerhet. Allt enligt Marvils 20-åriga tradition av cyklar med ramstyrka. Motorn drivs av ett litiumjonbatteri. En ny energikälla med hög effekt och låg miljöpåverkan. Enligt svensk lag är maximal hastighet med el-assistans 25 km/h. Tänk på att faktorer som din vikt, vägsträckans karaktär, lufttryck i däcken, batteriets laddningsgrad, utetemperatur samt hur många gånger du startar och stannar påverkar hur långt du kommer på en laddning. Se tabell på sidan 9. Cykelramen i aluminium är stadig och hållbar. Handbroms och fotbroms ger dig rätt förut sättningar att bromsa säkert i god tid såväl som att göra en snabb och effektiv inbromsning vid behov. 8

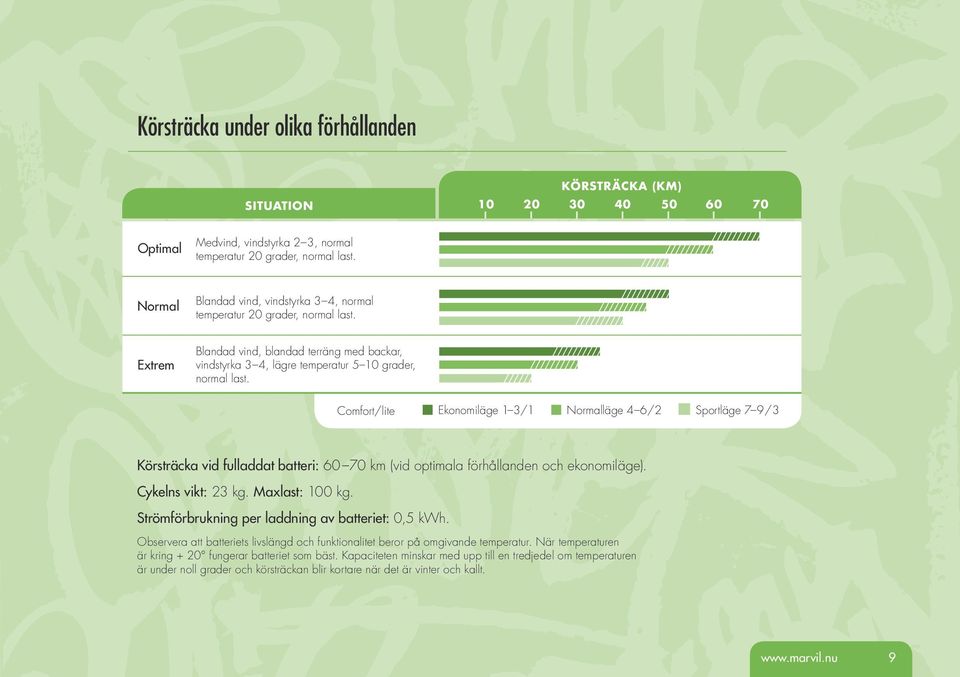

9 Körsträcka under olika förhållanden KÖRSTRÄCKA (KM) SITUATION Optimal Medvind, vindstyrka 2 3, normal temperatur 20 grader, normal last. Normal Blandad vind, vindstyrka 3 4, normal temperatur 20 grader, normal last. Extrem Blandad vind, blandad terräng med backar, vindstyrka 3 4, lägre temperatur 5 10 grader, normal last. Comfort/lite Ekonomiläge 1 3/1 Normalläge 4 6/2 Sportläge 7 9/3 Körsträcka vid fulladdat batteri: km (vid optimala förhållanden och ekonomiläge). Cykelns vikt: 23 kg. Maxlast: 100 kg. Strömförbrukning per laddning av batteriet: 0,5 kwh. Observera att batteriets livslängd och funktionalitet beror på omgivande temperatur. När temperaturen är kring + 20 fungerar batteriet som bäst. Kapaciteten minskar med upp till en tredjedel om temperaturen är under noll grader och körsträckan blir kortare när det är vinter och kallt. 9

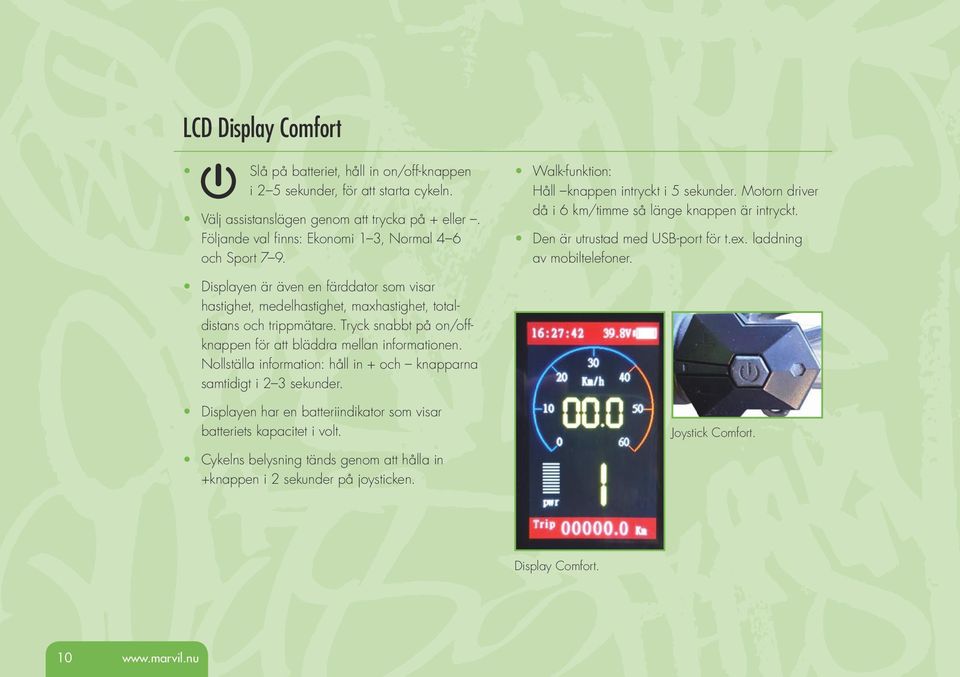

10 LCD Display Comfort Slå på batteriet, håll in on/off-knappen i 2 5 sekunder, för att starta cykeln. Välj assistanslägen genom att trycka på + eller. Följande val finns: Ekonomi 1 3, Normal 4 6 och Sport 7 9. Walk-funktion: Håll knappen intryckt i 5 sekunder. Motorn driver då i 6 km/timme så länge knappen är intryckt. Den är utrustad med USB-port för t.ex. laddning av mobiltelefoner. Displayen är även en färddator som visar hastighet, medelhastighet, maxhastighet, totaldistans och trippmätare. Tryck snabbt på on/offknappen för att bläddra mellan informationen. Nollställa information: håll in + och knapparna samtidigt i 2 3 sekunder. Displayen har en batteriindikator som visar batteriets kapacitet i volt. Joystick Comfort. Cykelns belysning tänds genom att hålla in +knappen i 2 sekunder på joysticken. Display Comfort. 10

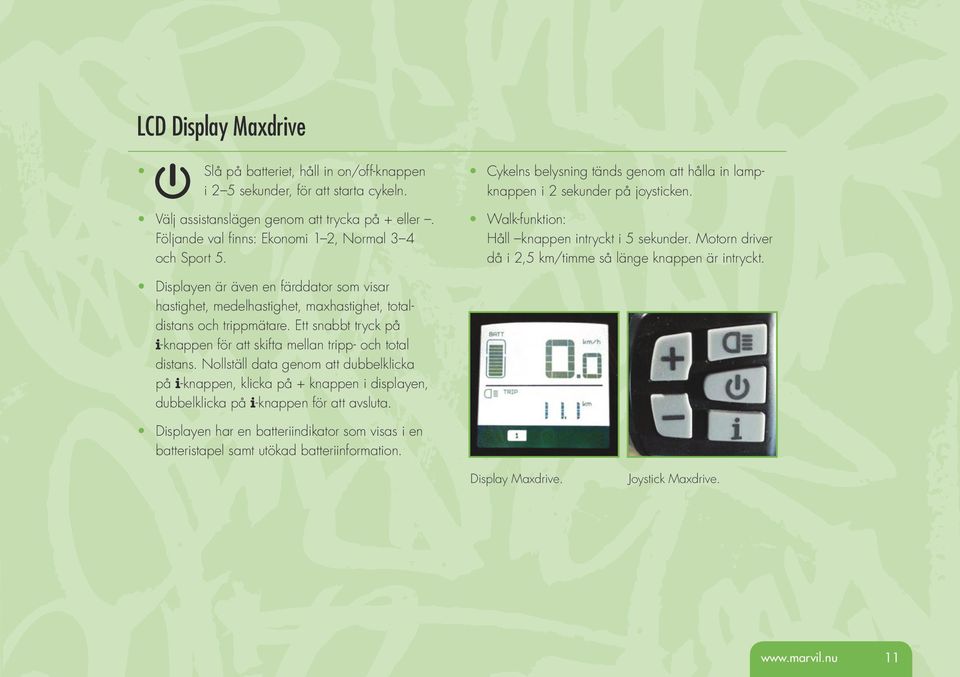

11 LCD Display Maxdrive Slå på batteriet, håll in on/off-knappen i 2 5 sekunder, för att starta cykeln. Välj assistanslägen genom att trycka på + eller. Följande val finns: Ekonomi 1 2, Normal 3 4 och Sport 5. Cykelns belysning tänds genom att hålla in lampknappen i 2 sekunder på joysticken. Walk-funktion: Håll knappen intryckt i 5 sekunder. Motorn driver då i 2,5 km/timme så länge knappen är intryckt. Displayen är även en färddator som visar hastighet, medelhastighet, maxhastighet, totaldistans och trippmätare. Ett snabbt tryck på i-knappen för att skifta mellan tripp- och total distans. Nollställ data genom att dubbelklicka på i-knappen, klicka på + knappen i displayen, dubbelklicka på i-knappen för att avsluta. Displayen har en batteriindikator som visas i en batteristapel samt utökad batteriinformation. Display Maxdrive. Joystick Maxdrive. 11

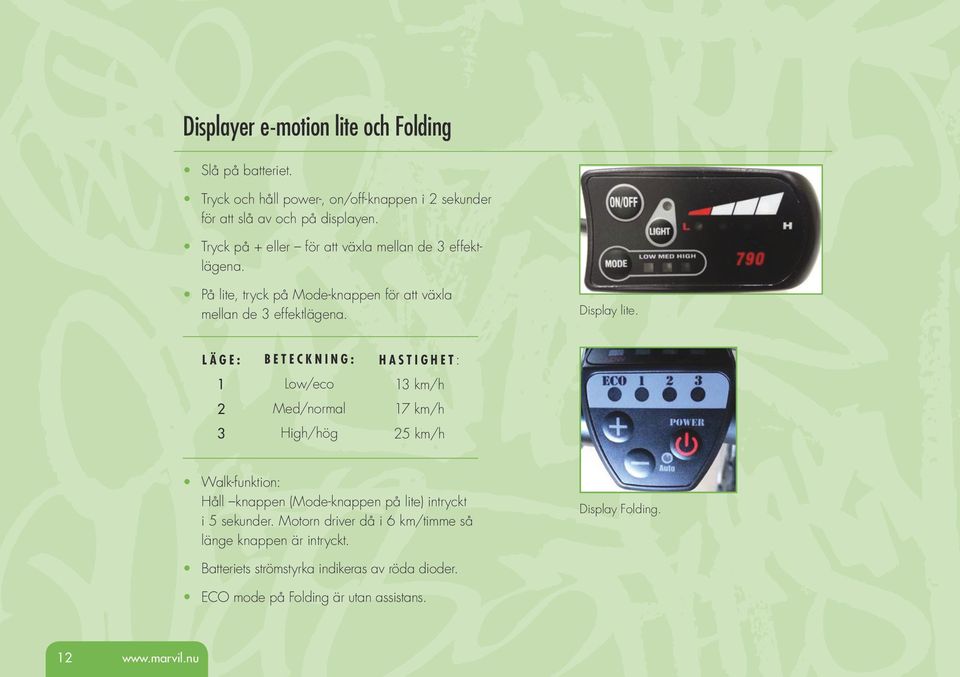

12 Displayer e-motion lite och Folding Slå på batteriet. Tryck och håll power-, on/off-knappen i 2 sekunder för att slå av och på displayen. Tryck på + eller för att växla mellan de 3 effektlägena. På lite, tryck på Mode-knappen för att växla mellan de 3 effektlägena. Display lite. Läge: Beteckning: Low/eco Med/normal High/hög hastighet: 13 km/h 17 km/h 25 km/h Walk-funktion: Håll knappen (Mode-knappen på lite) intryckt i 5 sekunder. Motorn driver då i 6 km/timme så länge knappen är intryckt. Display Folding. Batteriets strömstyrka indikeras av röda dioder. ECO mode på Folding är utan assistans. 12

13 Inspektion och justering före första cykelturen Kolla följande innan du tar första cykelturen på din Marvil e-motion: Lufttryck i däcken. Att alla skruvar och muttrar är åtdragna, kolla särskilt fram- och bakhjul. Bromsar. Testbromsa alltid innan du cyklar iväg. Tänk på att bromssträckan är olika beroende på väglag. Justera styret så att du sitter rätt. För spärren framåt i pilens riktning och fäll upp spaken. Sedan kan du justera styrets vinkel och höjd i ett moment. När det känns bra fäller du ner spaken och ser till att spärren klickar i. Detta gäller bara Comfort med 7 växlar. Resterande cyklar har fast styrstam. Innan du börjar cykla, lossa sadeln och anpassa höjden. Dra åt skruven på cykelns ram. Det finns en klämma med snabb koppling som extra tillbehör. Den är bra om flera använder cykeln och sadelhöjden behöver justeras ofta. OBS! Höj inte sadelstolpen över max-markeringen. 13

14 Så fungerar cykeln Motorn stannar när man slutar trampa. Cykeln har skydd mot lågspänning och strömtillförseln stoppas automatiskt när spänningen i batteriet är får låg. Motorn slutar assistera när hastigheten överskrider 25 km/h. Använd alltid belysning när du cyklar i mörker. Baklyset i batteriet kan lysa upp till minuter efter man stängt av cykelns batteri pga. säkerhets regler i andra länder. (lyset påverkar inte batteriets kapacitet) Stäng av den assisterande motorn när du cyklar på leriga eller gropiga vägar. Använd fram- och bakbromsen tillsammans, använd inte bara den ena bromsen. Om cykeln inte fungerar som den ska, stäng av strömtillförseln för att undvika skador på motor eller elsystem. 14

15 Säker hantering av batteri och laddare Håll batteriet på behörigt avstånd från barn när laddning pågår. Batteriet blir skadat och förlorar kapacitet om du lämnar det oladdat under en längre period. Batteriladdaren som medföljer är endast avsedd för det batteri som hör till din Marvil e-motion. Ladda inte batteriet med en annan laddare. Tänk på att det finns högspänning i laddaren. Tänk på att vatten samt slag och stötar kan skada laddaren och batteriet. Se till att laddaren inte är övertäckt när laddning pågår. Laddaren är endast avsedd för inomhusbruk. Optimal rumstemperatur vid laddning är 20 grader. Rummet bör vara torrt och välventilerat. Avbryt laddningen och kontakta servicetekniker om lukt eller hög temperatur uppstår. Som importör av batterier tar vi ansvar för att batterierna samlas in och återvinns. Ett förbrukat batteri lämnar du på en återvinningsstation i din kommun. Jaguarverken och Marvil tar fullt producentansvar och är registrerade hos Naturvårdsverket och Batteriregistret. Läs mer: Vi är också anslutna till El-Kretsen som hjälper producenter att uppfylla producentansvaret för elektronik och batterier. Läs mer:

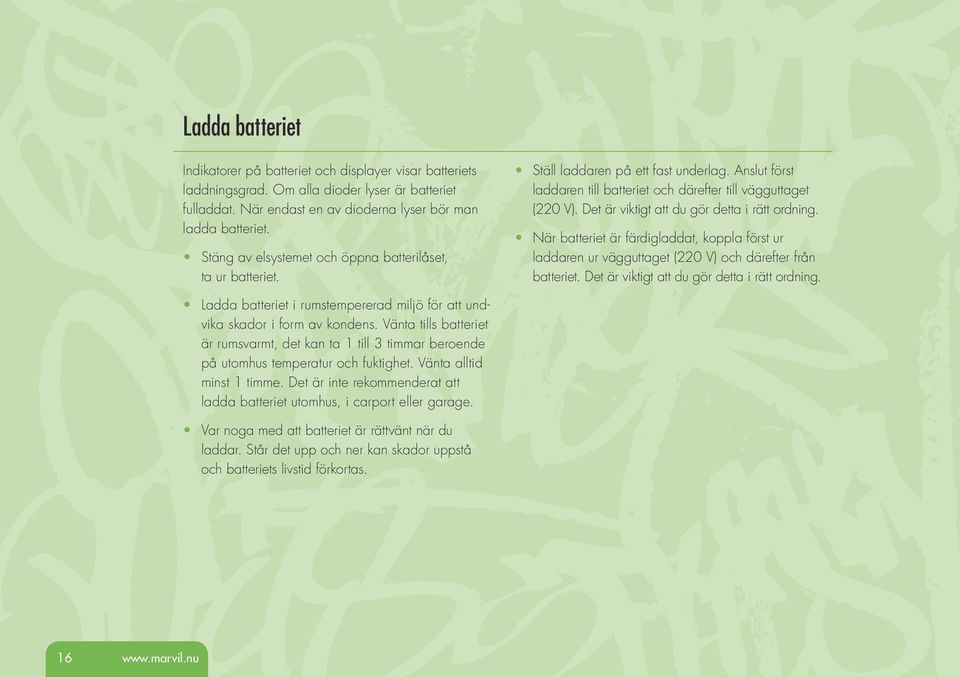

16 Ladda batteriet Indikatorer på batteriet och displayer visar batteriets laddningsgrad. Om alla dioder lyser är batteriet fulladdat. När endast en av dioderna lyser bör man ladda batteriet. Stäng av elsystemet och öppna batterilåset, ta ur batteriet. Ställ laddaren på ett fast underlag. Anslut först laddaren till batteriet och därefter till vägguttaget (220 V). Det är viktigt att du gör detta i rätt ordning. När batteriet är färdigladdat, koppla först ur laddaren ur vägguttaget (220 V) och därefter från batteriet. Det är viktigt att du gör detta i rätt ordning. Ladda batteriet i rumstempererad miljö för att undvika skador i form av kondens. Vänta tills batteriet är rumsvarmt, det kan ta 1 till 3 timmar beroende på utomhus temperatur och fuktighet. Vänta alltid minst 1 timme. Det är inte rekommenderat att ladda batteriet utomhus, i carport eller garage. Var noga med att batteriet är rättvänt när du laddar. Står det upp och ner kan skador uppstå och batteriets livstid förkortas. 16

17 Så tar du bort batteriet Laddningstid Ladda batteriet 14 timmar innan du använder det första gången. Anslut först laddaren till batteriet och därefter till vägguttaget (220 V). En diod på laddaren lyser rött när laddar och slår om till grönt när batteriet är full laddat. Om inte dioden slår om till fast rött sken, koppla ur laddaren och kontakta butiken/ återförsäljaren. Slå av batteriet och lås upp batterilåset, dra ur batteriet bakåt. Efter laddning skjuter du in batteriet avslaget i hållaren och låser. OBS! Var noga med att batteriet hamnar i rätt spår i hållaren. När den gröna indikatorlampan lyser med ett fast sken är batteriet fulladdat. Normal laddningstid är 4 6 timmar. Laddaren ska kopplas ur vägguttaget efter genomförd laddning. 17

18 Så parkerar du säkert Stäng av cykeln när du parkerar. Använd cykellås om du lämnar cykeln utan övervakning. Ta med batteriet inomhus för att undvika kondens vid kallt eller fuktigt väder. 18

19 Service och skötsel för bästa effekt När du cyklar, se till att displayen är ren och torr. Undvik att utsätta batteri och display för långvarigt regn. Underhållsladda batteriet ca 1 2 timmar varje månad när du inte använder cykeln under en längre tid för att förlänga batteriets livslängd och säkerställa att batteriet får skador. Använd enbart den medföljande batteriladdaren. Batteriet får sin rätta kapacitet efter den tionde laddningen. Utsätt inte batteriet för extrema temperaturer. Om cykeln använts vid kall och fuktig väderlek är det bra att komma ihåg att ta in batteriet när du är framme vid slutdestinationen samt att inte ladda batteriet direkt efter att det förvarats utomhus. Låt batteriet vara inomhus 1 3 timmar beroende på utomhustemperatur och -fuktighet. Vänta alltid minst 1 timme. Förvaring / Långtidsförvaring: Det rekommenderas att cykeln förvaras i torrt och varmt utrymme samt att batteriet är urtaget ur cykeln. Byt batteriet omgående om det läcker. Deponera kasserat batteri i för ändamålet avsedd miljöstation. Kasta inte batteriet i naturen. 19

20 Vårda din Marvil e-motion Marvils cyklar kan du trampa på i många år. Tänk på att en hel och ren cykel ger säkrare körning, dessutom håller den längre. Vårda din Marvil. Kontrollera att alla skruvar och muttrar är åtdragna, främst på fram- och bakhjul. Kontrollera att bultarna som håller vevarmarna i vevaxeln är åtdragna. Kolla däck, däckmönster samt att fälgarna är i gott skick. Kontrollera att lufttrycket är korrekt i däcken. Kolla att alla delar på cykeln sitter fast. Kontrollera att bromsar fungerar och är justerade. Om du inte använt cykeln på ett tag kan batteriets laddningsnivå vara låg. Ladda alltid batteriet innan du använder cykeln efter långvarig förvaring. Följ serviceanvisningarna på sida

21 21

22 Serviceanvisning Lämna cykeln för service och översyn, samt se till att få service stämplad i nedstående servicebok. Cykelmodell: Ramnummer: Leveransdag Garantiservice 3 månader Garantiservice 12 månader Årskontroll 1 Årskontroll 2 Årskontroll 3 Företagsstämpel Företagsstämpel Företagsstämpel Företagsstämpel Företagsstämpel Företagsstämpel Sign Sign Sign Sign Sign Sign Datum Datum Datum Datum Datum Datum Årskontroll 4 Årskontroll 5 Årskontroll 6 Årskontroll 7 Årskontroll 8 Årskontroll 9 Företagsstämpel Företagsstämpel Företagsstämpel Företagsstämpel Företagsstämpel Företagsstämpel Sign Sign Sign Sign Sign Sign Datum Datum Datum Datum Datum Datum 22

23

24 Frosting Kommunikationsbyrå 2015 Generalagent: Jaguarverken AB. Plutonsvägen 3, Sundsvall, Sverige. ÅTERFÖRSÄLJARE
