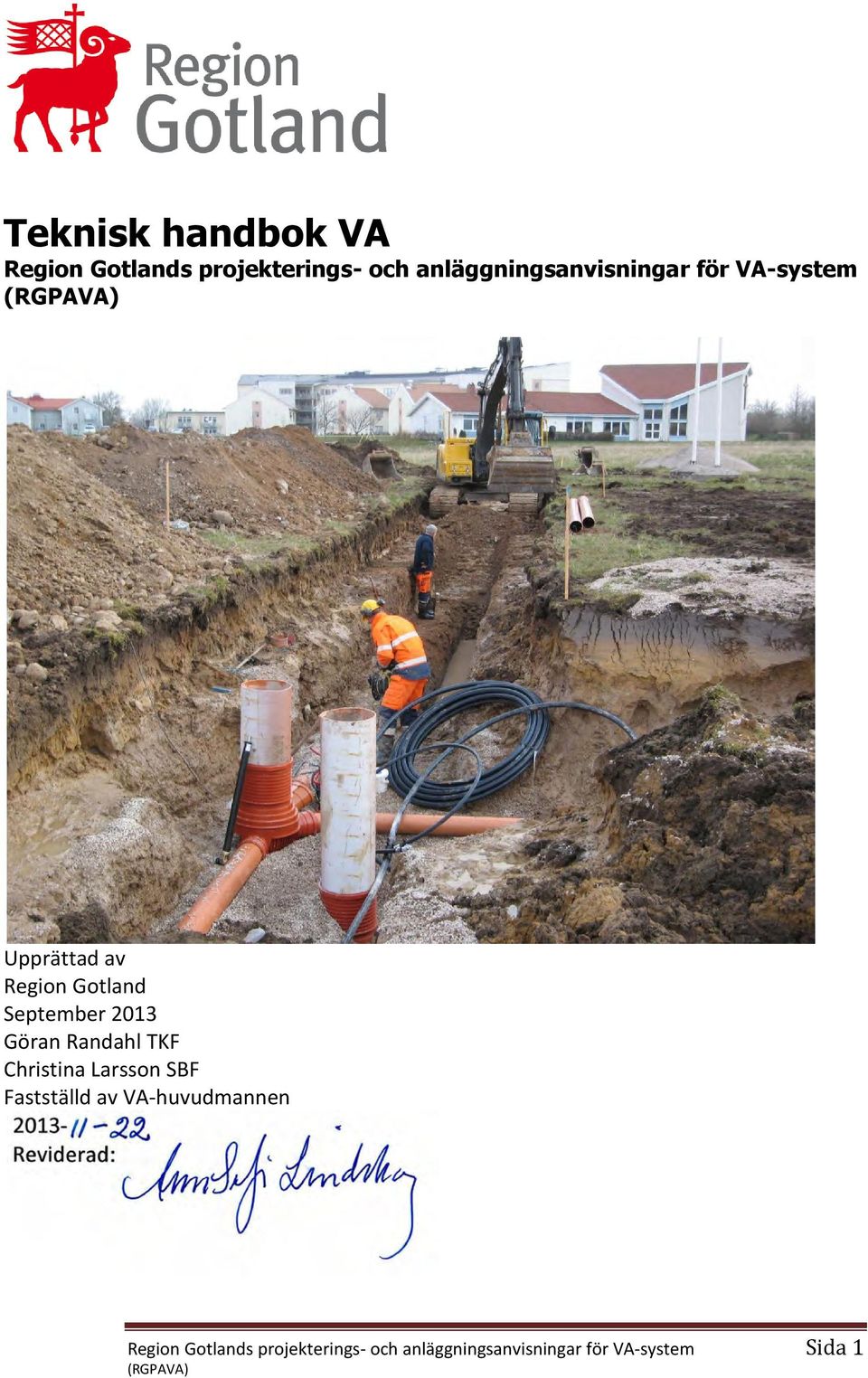

1 Teknisk handbok A Region Gotlands projekterings- och anläggningsanvisningar för A-system Upprättad av Region Gotland eptember 2013 Göran Randahl TKF Christina Larsson BF Fastställd av A-huvudmannen Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 1

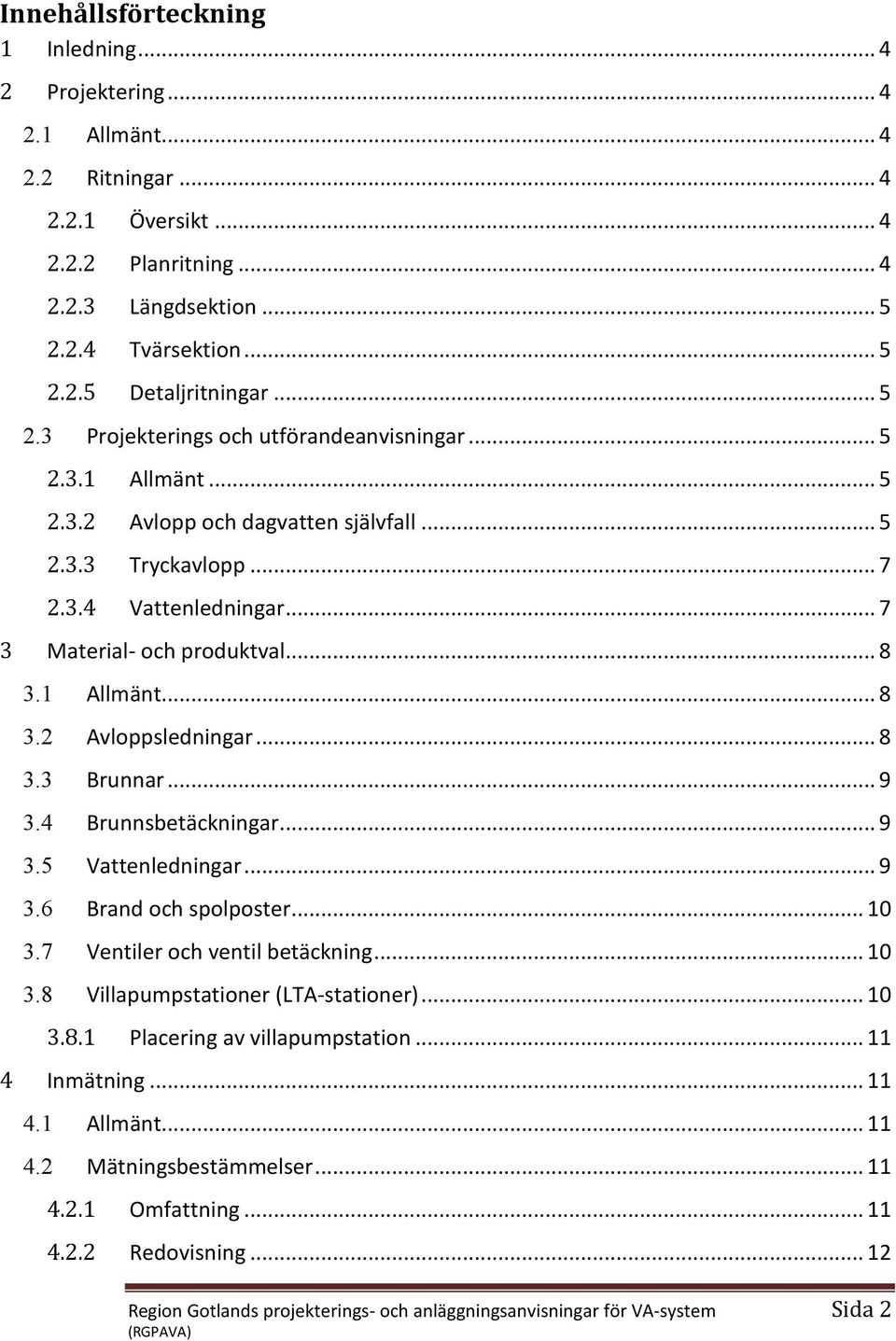

2 Innehållsförteckning 1 Inledning Projektering Allmänt Ritningar Översikt Planritning Längdsektion Tvärsektion etaljritningar Projekterings och utförandeanvisningar Allmänt Avlopp och dagvatten självfall Tryckavlopp attenledningar Material- och produktval Allmänt Avloppsledningar Brunnar Brunnsbetäckningar attenledningar Brand och spolposter entiler och ventil betäckning illapumpstationer (LTA-stationer) Placering av villapumpstation Inmätning Allmänt Mätningsbestämmelser Omfattning Redovisning Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 2

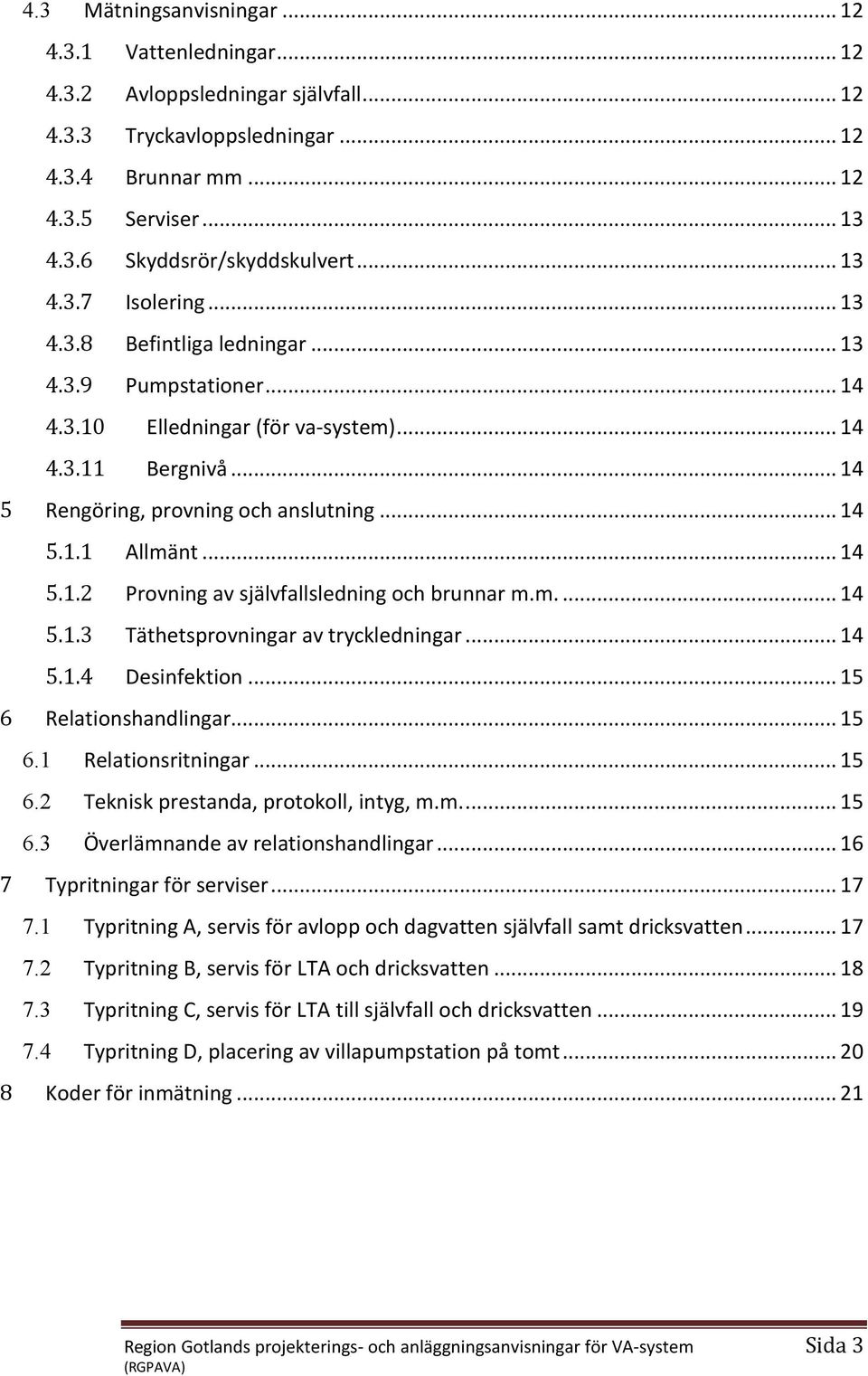

3 4.3 Mätningsanvisningar attenledningar Avloppsledningar självfall Tryckavloppsledningar Brunnar mm erviser kyddsrör/skyddskulvert Isolering Befintliga ledningar Pumpstationer Elledningar (för va-system) Bergnivå Rengöring, provning och anslutning Allmänt Provning av självfallsledning och brunnar m.m Täthetsprovningar av tryckledningar esinfektion Relationshandlingar Relationsritningar Teknisk prestanda, protokoll, intyg, m.m Överlämnande av relationshandlingar Typritningar för serviser Typritning A, servis för avlopp och dagvatten självfall samt dricksvatten Typritning B, servis för LTA och dricksvatten Typritning C, servis för LTA till självfall och dricksvatten Typritning, placering av villapumpstation på tomt Koder för inmätning Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 3

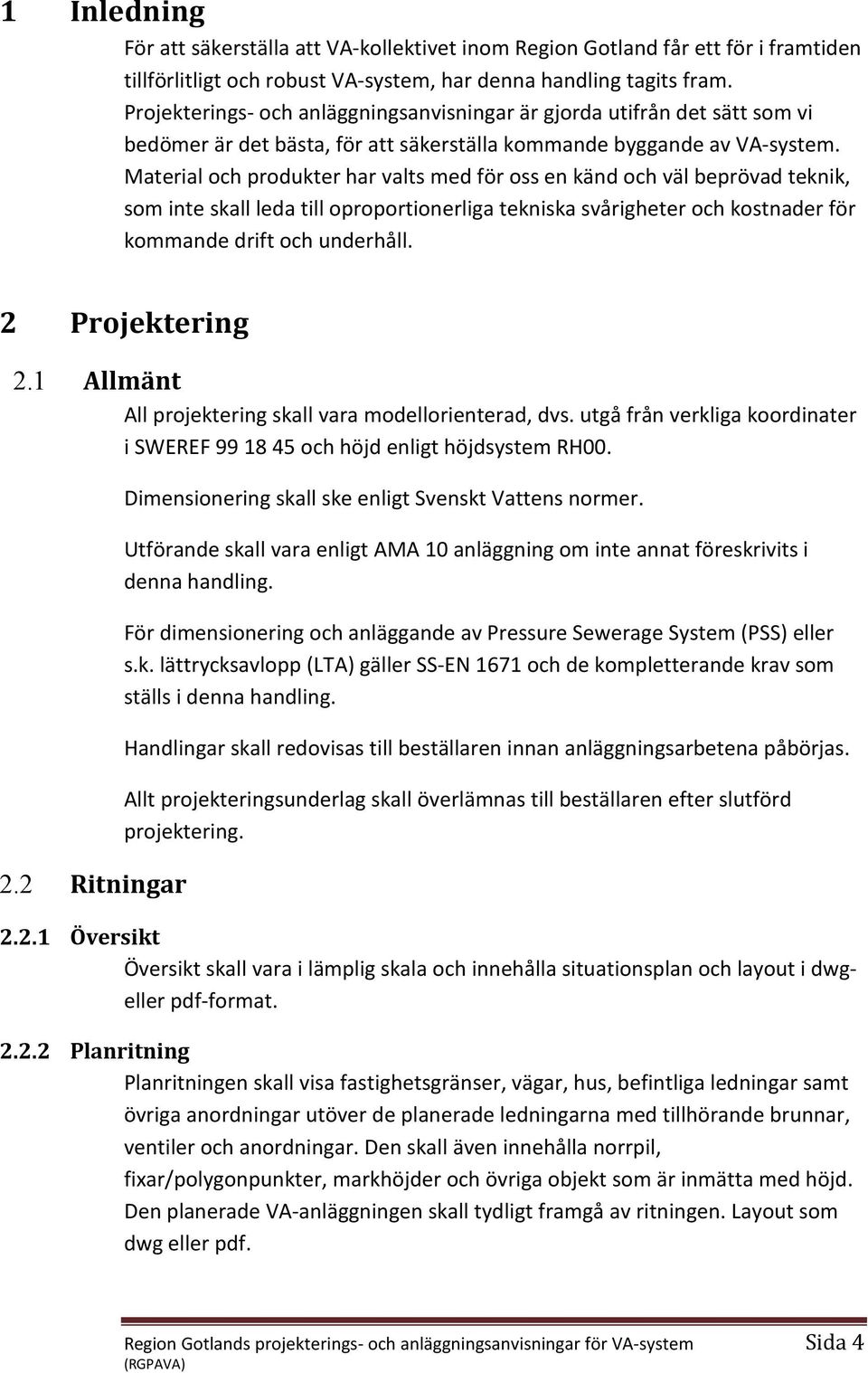

4 1 Inledning För att säkerställa att A-kollektivet inom Region Gotland får ett för i framtiden tillförlitligt och robust A-system, har denna handling tagits fram. Projekterings- och anläggningsanvisningar är gjorda utifrån det sätt som vi bedömer är det bästa, för att säkerställa kommande byggande av A-system. Material och produkter har valts med för oss en känd och väl beprövad teknik, som inte skall leda till oproportionerliga tekniska svårigheter och kostnader för kommande drift och underhåll. 2 Projektering 2.1 Allmänt All projektering skall vara modellorienterad, dvs. utgå från verkliga koordinater i WEREF och höjd enligt höjdsystem RH Ritningar imensionering skall ske enligt venskt attens normer. Utförande skall vara enligt AMA 10 anläggning om inte annat föreskrivits i denna handling. För dimensionering och anläggande av Pressure ewerage ystem (P) eller s.k. lättrycksavlopp (LTA) gäller -EN 1671 och de kompletterande krav som ställs i denna handling. Handlingar skall redovisas till beställaren innan anläggningsarbetena påbörjas. Allt projekteringsunderlag skall överlämnas till beställaren efter slutförd projektering Översikt Översikt skall vara i lämplig skala och innehålla situationsplan och layout i dwgeller pdf-format Planritning Planritningen skall visa fastighetsgränser, vägar, hus, befintliga ledningar samt övriga anordningar utöver de planerade ledningarna med tillhörande brunnar, ventiler och anordningar. en skall även innehålla norrpil, fixar/polygonpunkter, markhöjder och övriga objekt som är inmätta med höjd. en planerade A-anläggningen skall tydligt framgå av ritningen. Layout som dwg eller pdf. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 4

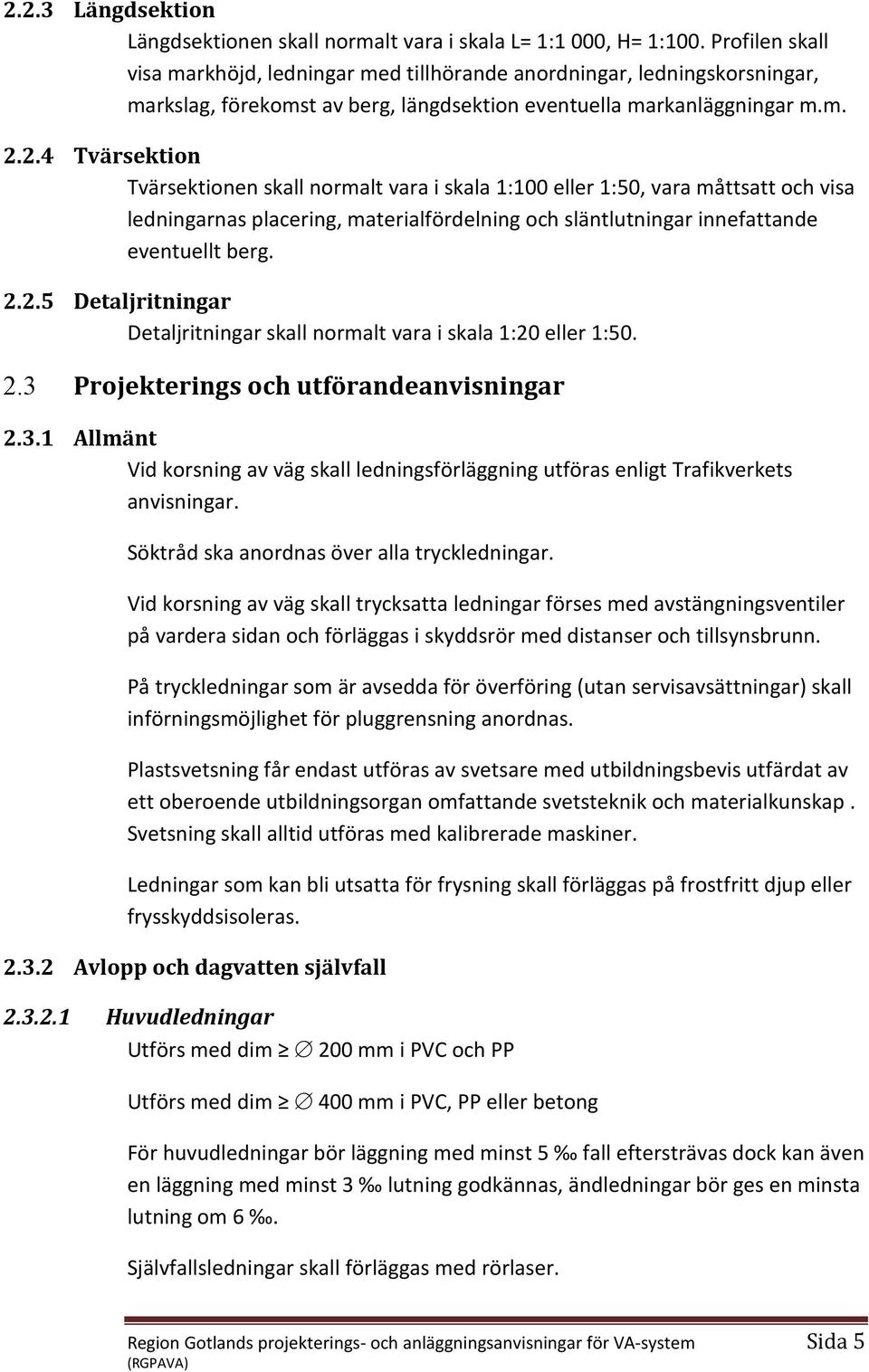

5 2.2.3 Längdsektion Längdsektionen skall normalt vara i skala L= 1:1 000, H= 1:100. Profilen skall visa markhöjd, ledningar med tillhörande anordningar, ledningskorsningar, markslag, förekomst av berg, längdsektion eventuella markanläggningar m.m Tvärsektion Tvärsektionen skall normalt vara i skala 1:100 eller 1:50, vara måttsatt och visa ledningarnas placering, materialfördelning och släntlutningar innefattande eventuellt berg etaljritningar etaljritningar skall normalt vara i skala 1:20 eller 1: Projekterings och utförandeanvisningar Allmänt id korsning av väg skall ledningsförläggning utföras enligt Trafikverkets anvisningar. öktråd ska anordnas över alla tryckledningar. id korsning av väg skall trycksatta ledningar förses med avstängningsventiler på vardera sidan och förläggas i skyddsrör med distanser och tillsynsbrunn. På tryckledningar som är avsedda för överföring (utan servisavsättningar) skall införningsmöjlighet för pluggrensning anordnas. Plastsvetsning får endast utföras av svetsare med utbildningsbevis utfärdat av ett oberoende utbildningsorgan omfattande svetsteknik och materialkunskap. vetsning skall alltid utföras med kalibrerade maskiner. Ledningar som kan bli utsatta för frysning skall förläggas på frostfritt djup eller frysskyddsisoleras Avlopp och dagvatten självfall Huvudledningar Utförs med dim 200 mm i PC och PP Utförs med dim 400 mm i PC, PP eller betong För huvudledningar bör läggning med minst 5 fall eftersträvas dock kan även en läggning med minst 3 lutning godkännas, ändledningar bör ges en minsta lutning om 6. jälvfallsledningar skall förläggas med rörlaser. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 5

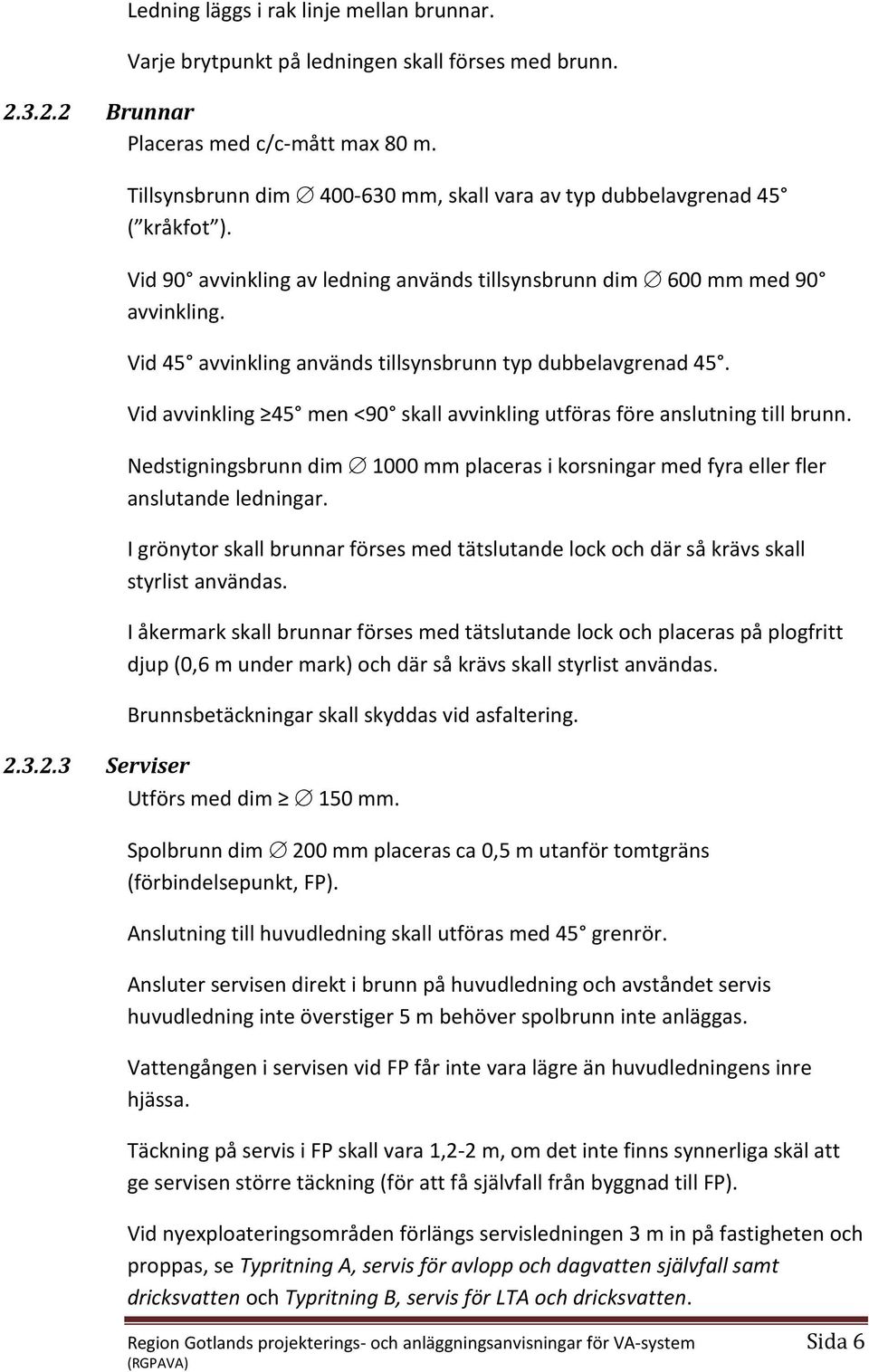

6 Ledning läggs i rak linje mellan brunnar. arje brytpunkt på ledningen skall förses med brunn Brunnar Placeras med c/c-mått max 80 m. Tillsynsbrunn dim mm, skall vara av typ dubbelavgrenad 45 ( kråkfot ). id 90 avvinkling av ledning används tillsynsbrunn dim 600 mm med 90 avvinkling. id 45 avvinkling används tillsynsbrunn typ dubbelavgrenad 45. id avvinkling 45 men <90 skall avvinkling utföras före anslutning till brunn. Nedstigningsbrunn dim 1000 mm placeras i korsningar med fyra eller fler anslutande ledningar. I grönytor skall brunnar förses med tätslutande lock och där så krävs skall styrlist användas. I åkermark skall brunnar förses med tätslutande lock och placeras på plogfritt djup (0,6 m under mark) och där så krävs skall styrlist användas. Brunnsbetäckningar skall skyddas vid asfaltering erviser Utförs med dim 150 mm. polbrunn dim 200 mm placeras ca 0,5 m utanför tomtgräns (förbindelsepunkt, FP). Anslutning till huvudledning skall utföras med 45 grenrör. Ansluter servisen direkt i brunn på huvudledning och avståndet servis huvudledning inte överstiger 5 m behöver spolbrunn inte anläggas. attengången i servisen vid FP får inte vara lägre än huvudledningens inre hjässa. Täckning på servis i FP skall vara 1,2-2 m, om det inte finns synnerliga skäl att ge servisen större täckning (för att få självfall från byggnad till FP). id nyexploateringsområden förlängs servisledningen 3 m in på fastigheten och proppas, se Typritning A, servis för avlopp och dagvatten självfall samt dricksvatten och Typritning B, servis för LTA och dricksvatten. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 6

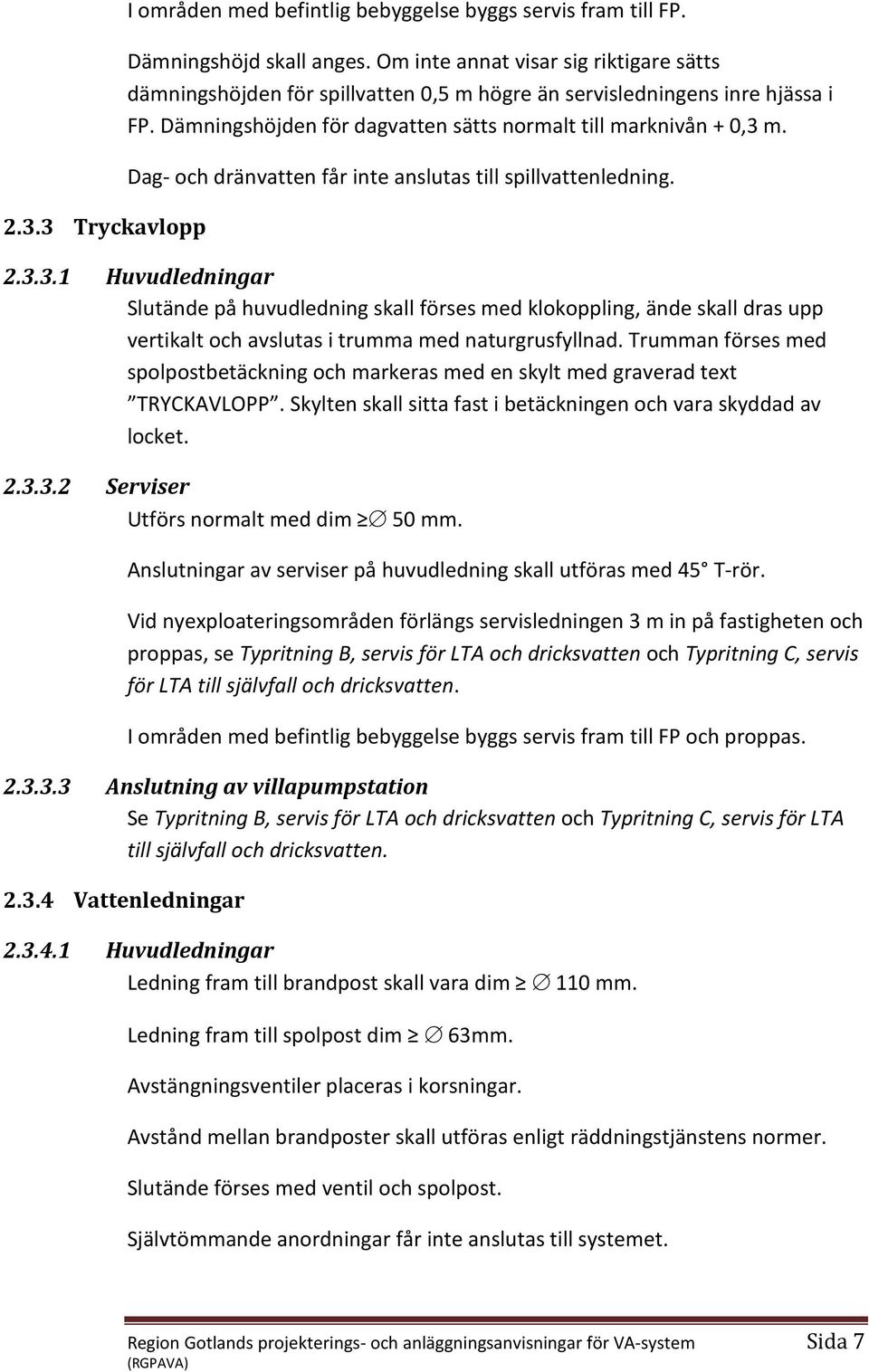

7 2.3.3 Tryckavlopp I områden med befintlig bebyggelse byggs servis fram till FP. ämningshöjd skall anges. Om inte annat visar sig riktigare sätts dämningshöjden för spillvatten 0,5 m högre än servisledningens inre hjässa i FP. ämningshöjden för dagvatten sätts normalt till marknivån + 0,3 m. ag- och dränvatten får inte anslutas till spillvattenledning Huvudledningar lutände på huvudledning skall förses med klokoppling, ände skall dras upp vertikalt och avslutas i trumma med naturgrusfyllnad. Trumman förses med spolpostbetäckning och markeras med en skylt med graverad text TRYCKALOPP. kylten skall sitta fast i betäckningen och vara skyddad av locket erviser Utförs normalt med dim 50 mm. Anslutningar av serviser på huvudledning skall utföras med 45 T-rör. id nyexploateringsområden förlängs servisledningen 3 m in på fastigheten och proppas, se Typritning B, servis för LTA och dricksvatten och Typritning C, servis för LTA till självfall och dricksvatten. I områden med befintlig bebyggelse byggs servis fram till FP och proppas Anslutning av villapumpstation e Typritning B, servis för LTA och dricksvatten och Typritning C, servis för LTA till självfall och dricksvatten attenledningar Huvudledningar Ledning fram till brandpost skall vara dim 110 mm. Ledning fram till spolpost dim 63mm. Avstängningsventiler placeras i korsningar. Avstånd mellan brandposter skall utföras enligt räddningstjänstens normer. lutände förses med ventil och spolpost. jälvtömmande anordningar får inte anslutas till systemet. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 7

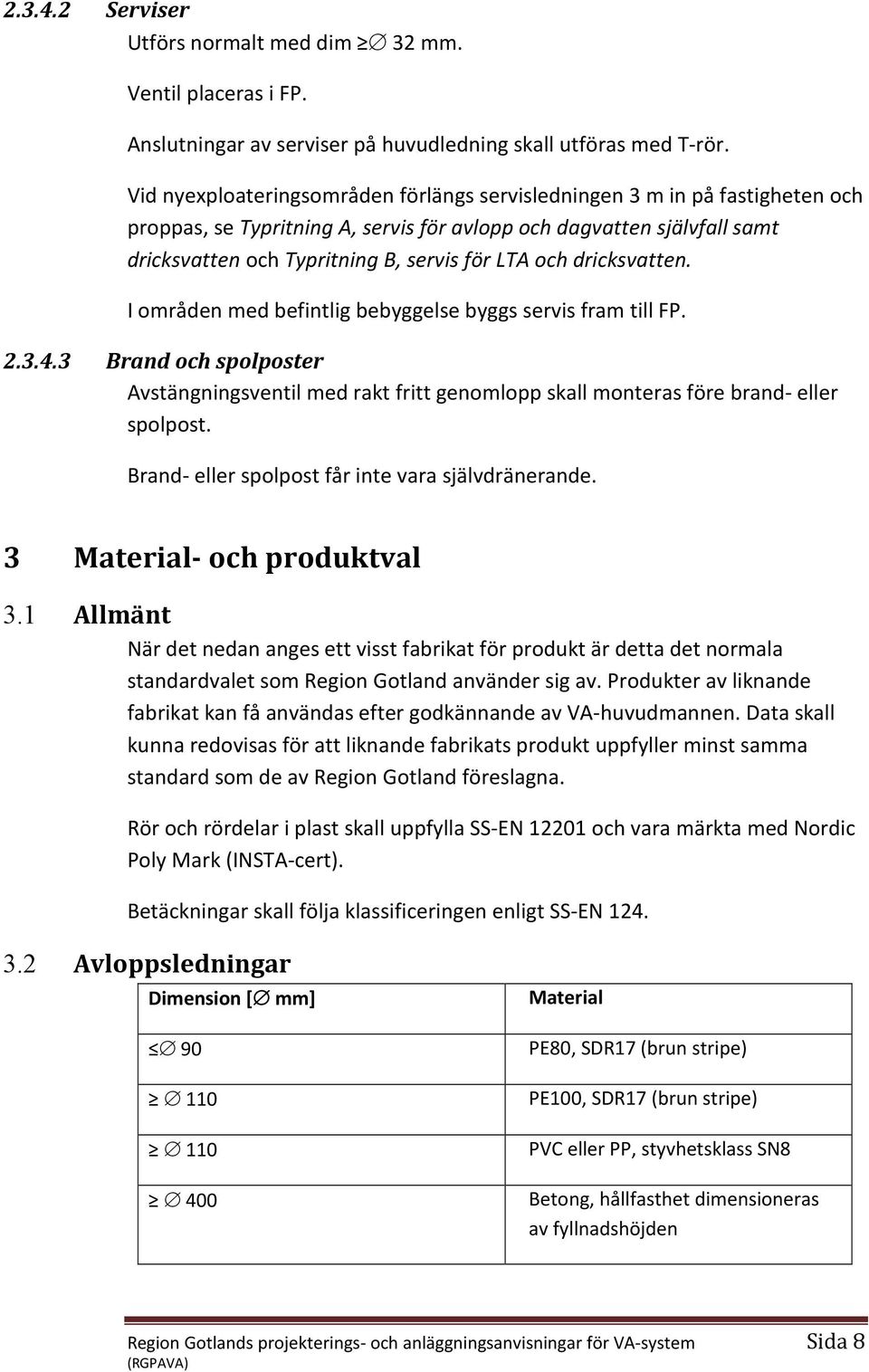

8 erviser Utförs normalt med dim 32 mm. entil placeras i FP. Anslutningar av serviser på huvudledning skall utföras med T-rör. id nyexploateringsområden förlängs servisledningen 3 m in på fastigheten och proppas, se Typritning A, servis för avlopp och dagvatten självfall samt dricksvatten och Typritning B, servis för LTA och dricksvatten. I områden med befintlig bebyggelse byggs servis fram till FP Brand och spolposter Avstängningsventil med rakt fritt genomlopp skall monteras före brand- eller spolpost. Brand- eller spolpost får inte vara självdränerande. 3 Material- och produktval 3.1 Allmänt När det nedan anges ett visst fabrikat för produkt är detta det normala standardvalet som Region Gotland använder sig av. Produkter av liknande fabrikat kan få användas efter godkännande av A-huvudmannen. ata skall kunna redovisas för att liknande fabrikats produkt uppfyller minst samma standard som de av Region Gotland föreslagna. Rör och rördelar i plast skall uppfylla -EN och vara märkta med Nordic Poly Mark (INTA-cert). Betäckningar skall följa klassificeringen enligt -EN Avloppsledningar imension [ mm] Material PE80, R17 (brun stripe) PE100, R17 (brun stripe) PC eller PP, styvhetsklass N8 Betong, hållfasthet dimensioneras av fyllnadshöjden Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 8

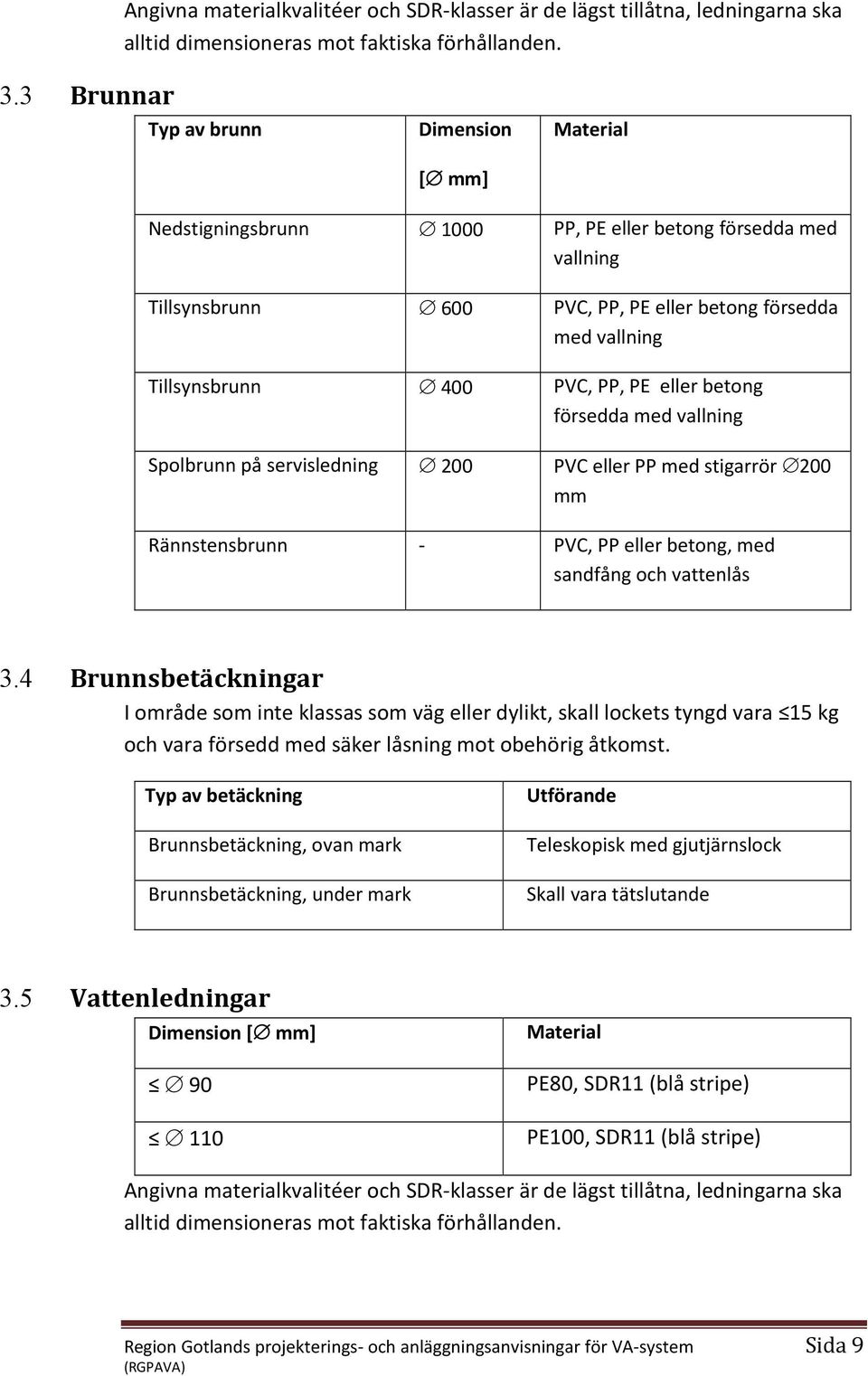

9 Angivna materialkvalitéer och R-klasser är de lägst tillåtna, ledningarna ska alltid dimensioneras mot faktiska förhållanden. 3.3 Brunnar Typ av brunn imension [ mm] Material Nedstigningsbrunn 1000 PP, PE eller betong försedda med vallning Tillsynsbrunn 600 PC, PP, PE eller betong försedda med vallning Tillsynsbrunn 400 PC, PP, PE eller betong försedda med vallning polbrunn på servisledning 200 PC eller PP med stigarrör 200 mm Rännstensbrunn - PC, PP eller betong, med sandfång och vattenlås 3.4 Brunnsbetäckningar I område som inte klassas som väg eller dylikt, skall lockets tyngd vara 15 kg och vara försedd med säker låsning mot obehörig åtkomst. Typ av betäckning Brunnsbetäckning, ovan mark Brunnsbetäckning, under mark Utförande Teleskopisk med gjutjärnslock kall vara tätslutande 3.5 attenledningar imension [ mm] Material PE80, R11 (blå stripe) PE100, R11 (blå stripe) Angivna materialkvalitéer och R-klasser är de lägst tillåtna, ledningarna ska alltid dimensioneras mot faktiska förhållanden. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 9

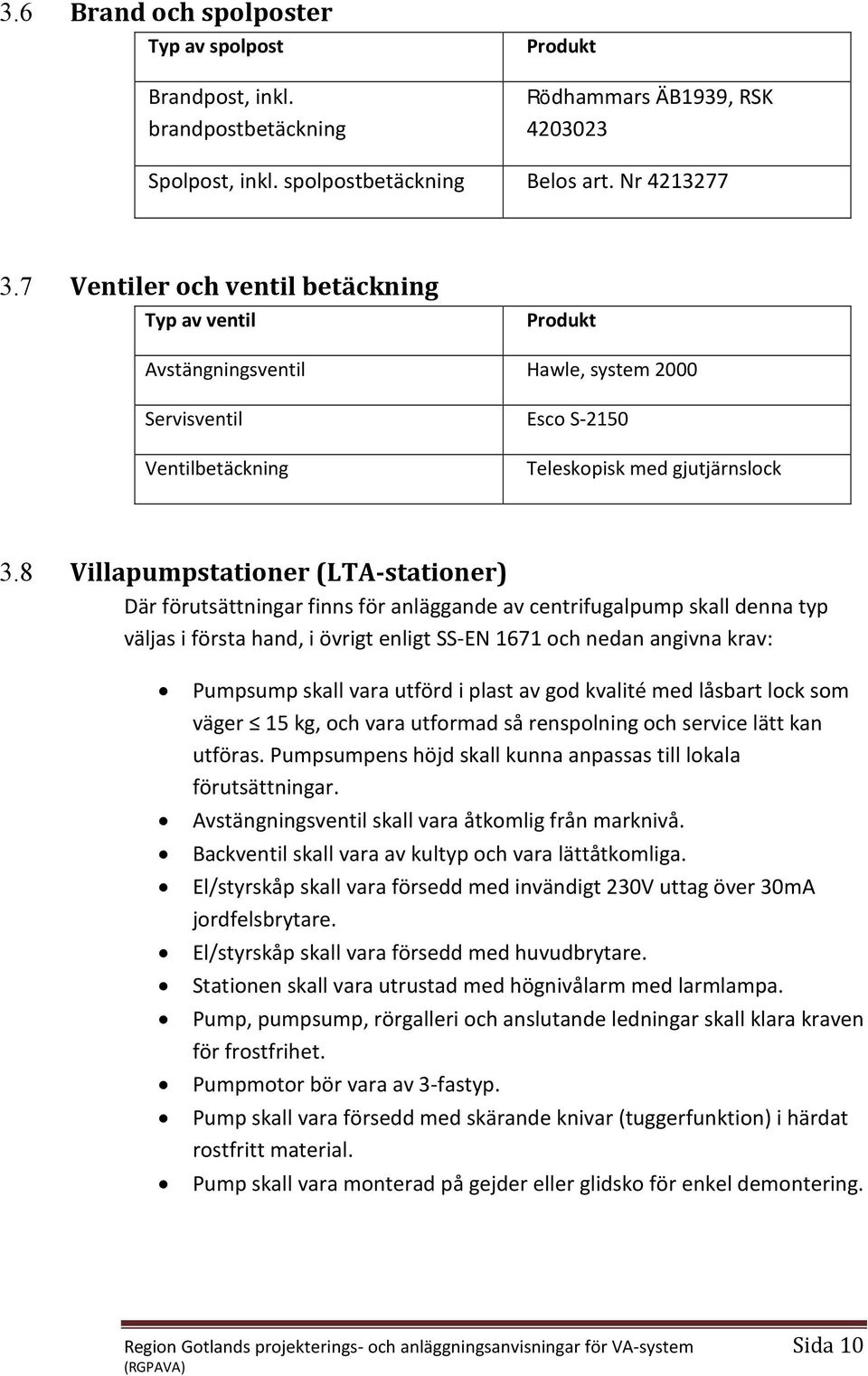

10 3.6 Brand och spolposter Typ av spolpost Brandpost, inkl. brandpostbetäckning Produkt Rödhammars ÄB1939, RK polpost, inkl. spolpostbetäckning Belos art. Nr entiler och ventil betäckning Typ av ventil Produkt Avstängningsventil Hawle, system 2000 ervisventil Esco entilbetäckning Teleskopisk med gjutjärnslock 3.8 illapumpstationer (LTA-stationer) är förutsättningar finns för anläggande av centrifugalpump skall denna typ väljas i första hand, i övrigt enligt -EN 1671 och nedan angivna krav: Pumpsump skall vara utförd i plast av god kvalité med låsbart lock som väger 15 kg, och vara utformad så renspolning och service lätt kan utföras. Pumpsumpens höjd skall kunna anpassas till lokala förutsättningar. Avstängningsventil skall vara åtkomlig från marknivå. Backventil skall vara av kultyp och vara lättåtkomliga. El/styrskåp skall vara försedd med invändigt 230 uttag över 30mA jordfelsbrytare. El/styrskåp skall vara försedd med huvudbrytare. tationen skall vara utrustad med högnivålarm med larmlampa. Pump, pumpsump, rörgalleri och anslutande ledningar skall klara kraven för frostfrihet. Pumpmotor bör vara av 3-fastyp. Pump skall vara försedd med skärande knivar (tuggerfunktion) i härdat rostfritt material. Pump skall vara monterad på gejder eller glidsko för enkel demontering. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 10

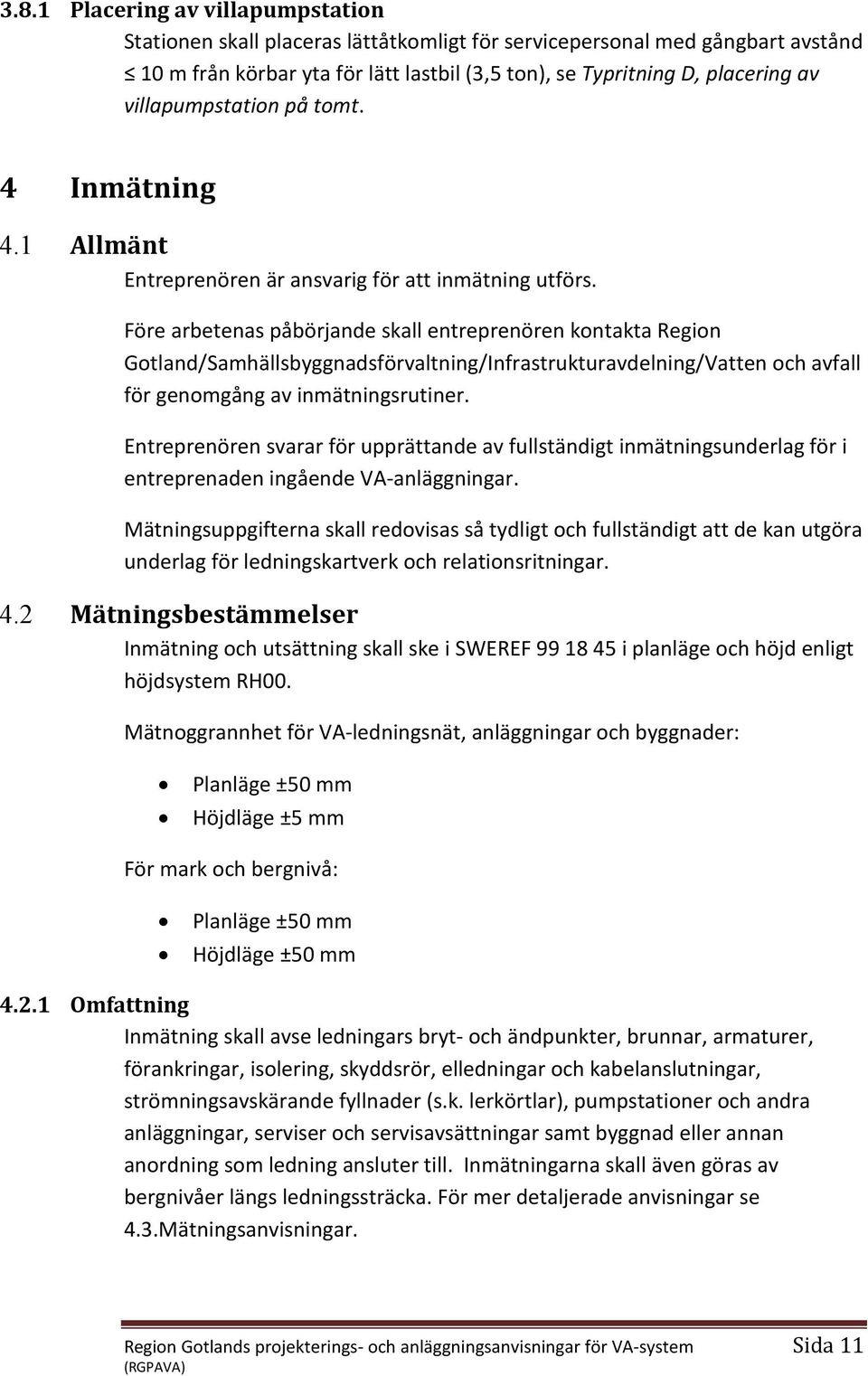

11 3.8.1 Placering av villapumpstation tationen skall placeras lättåtkomligt för servicepersonal med gångbart avstånd 10 m från körbar yta för lätt lastbil (3,5 ton), se Typritning, placering av villapumpstation på tomt. 4 Inmätning 4.1 Allmänt Entreprenören är ansvarig för att inmätning utförs. Före arbetenas påbörjande skall entreprenören kontakta Region Gotland/amhällsbyggnadsförvaltning/Infrastrukturavdelning/atten och avfall för genomgång av inmätningsrutiner. Entreprenören svarar för upprättande av fullständigt inmätningsunderlag för i entreprenaden ingående A-anläggningar. Mätningsuppgifterna skall redovisas så tydligt och fullständigt att de kan utgöra underlag för ledningskartverk och relationsritningar. 4.2 Mätningsbestämmelser Inmätning och utsättning skall ske i WEREF i planläge och höjd enligt höjdsystem RH00. Mätnoggrannhet för A-ledningsnät, anläggningar och byggnader: Planläge ±50 mm Höjdläge ±5 mm För mark och bergnivå: Planläge ±50 mm Höjdläge ±50 mm Omfattning Inmätning skall avse ledningars bryt- och ändpunkter, brunnar, armaturer, förankringar, isolering, skyddsrör, elledningar och kabelanslutningar, strömningsavskärande fyllnader (s.k. lerkörtlar), pumpstationer och andra anläggningar, serviser och servisavsättningar samt byggnad eller annan anordning som ledning ansluter till. Inmätningarna skall även göras av bergnivåer längs ledningssträcka. För mer detaljerade anvisningar se 4.3.Mätningsanvisningar. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 11

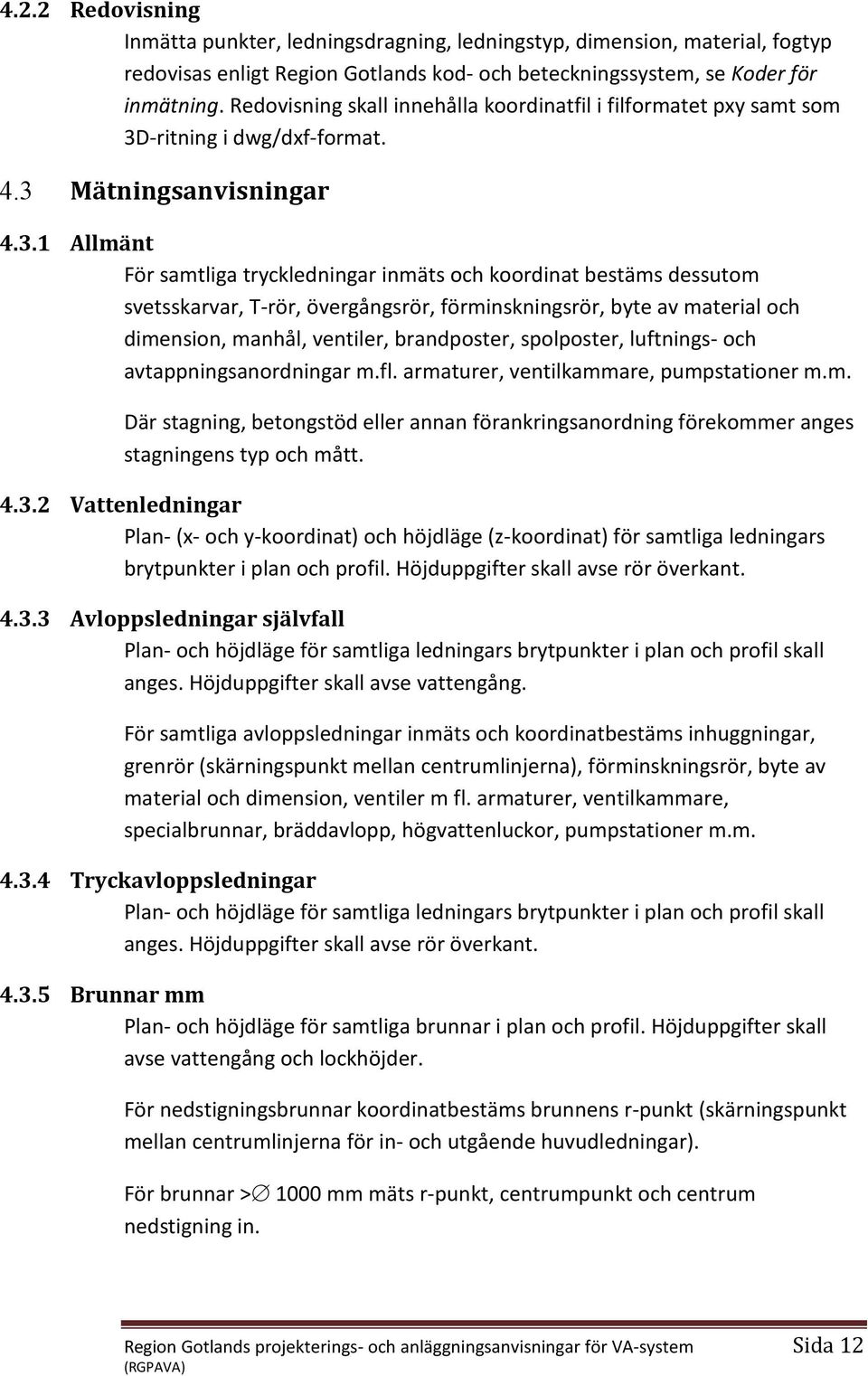

12 4.2.2 Redovisning Inmätta punkter, ledningsdragning, ledningstyp, dimension, material, fogtyp redovisas enligt Region Gotlands kod- och beteckningssystem, se Koder för inmätning. Redovisning skall innehålla koordinatfil i filformatet pxy samt som 3-ritning i dwg/dxf-format. 4.3 Mätningsanvisningar Allmänt För samtliga tryckledningar inmäts och koordinat bestäms dessutom svetsskarvar, T-rör, övergångsrör, förminskningsrör, byte av material och dimension, manhål, ventiler, brandposter, spolposter, luftnings- och avtappningsanordningar m.fl. armaturer, ventilkammare, pumpstationer m.m. är stagning, betongstöd eller annan förankringsanordning förekommer anges stagningens typ och mått attenledningar Plan- (x- och y-koordinat) och höjdläge (z-koordinat) för samtliga ledningars brytpunkter i plan och profil. Höjduppgifter skall avse rör överkant Avloppsledningar självfall Plan- och höjdläge för samtliga ledningars brytpunkter i plan och profil skall anges. Höjduppgifter skall avse vattengång. För samtliga avloppsledningar inmäts och koordinatbestäms inhuggningar, grenrör (skärningspunkt mellan centrumlinjerna), förminskningsrör, byte av material och dimension, ventiler m fl. armaturer, ventilkammare, specialbrunnar, bräddavlopp, högvattenluckor, pumpstationer m.m Tryckavloppsledningar Plan- och höjdläge för samtliga ledningars brytpunkter i plan och profil skall anges. Höjduppgifter skall avse rör överkant Brunnar mm Plan- och höjdläge för samtliga brunnar i plan och profil. Höjduppgifter skall avse vattengång och lockhöjder. För nedstigningsbrunnar koordinatbestäms brunnens r-punkt (skärningspunkt mellan centrumlinjerna för in- och utgående huvudledningar). För brunnar > 1000 mm mäts r-punkt, centrumpunkt och centrum nedstigning in. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 12

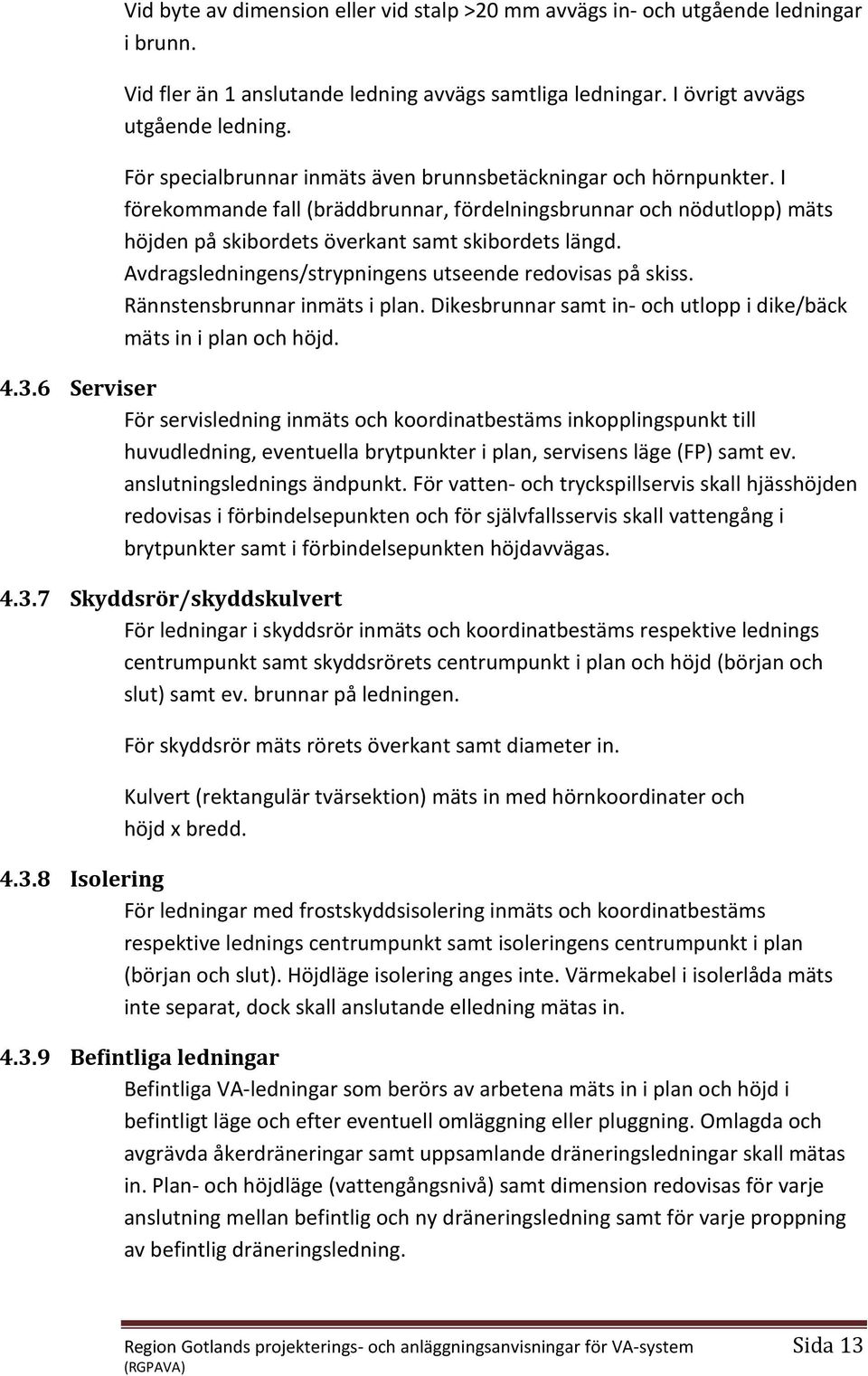

13 id byte av dimension eller vid stalp >20 mm avvägs in- och utgående ledningar i brunn. id fler än 1 anslutande ledning avvägs samtliga ledningar. I övrigt avvägs utgående ledning. För specialbrunnar inmäts även brunnsbetäckningar och hörnpunkter. I förekommande fall (bräddbrunnar, fördelningsbrunnar och nödutlopp) mäts höjden på skibordets överkant samt skibordets längd. Avdragsledningens/strypningens utseende redovisas på skiss. Rännstensbrunnar inmäts i plan. ikesbrunnar samt in- och utlopp i dike/bäck mäts in i plan och höjd erviser För servisledning inmäts och koordinatbestäms inkopplingspunkt till huvudledning, eventuella brytpunkter i plan, servisens läge (FP) samt ev. anslutningslednings ändpunkt. För vatten- och tryckspillservis skall hjässhöjden redovisas i förbindelsepunkten och för självfallsservis skall vattengång i brytpunkter samt i förbindelsepunkten höjdavvägas kyddsrör/skyddskulvert För ledningar i skyddsrör inmäts och koordinatbestäms respektive lednings centrumpunkt samt skyddsrörets centrumpunkt i plan och höjd (början och slut) samt ev. brunnar på ledningen. För skyddsrör mäts rörets överkant samt diameter in. Kulvert (rektangulär tvärsektion) mäts in med hörnkoordinater och höjd x bredd Isolering För ledningar med frostskyddsisolering inmäts och koordinatbestäms respektive lednings centrumpunkt samt isoleringens centrumpunkt i plan (början och slut). Höjdläge isolering anges inte. ärmekabel i isolerlåda mäts inte separat, dock skall anslutande elledning mätas in Befintliga ledningar Befintliga A-ledningar som berörs av arbetena mäts in i plan och höjd i befintligt läge och efter eventuell omläggning eller pluggning. Omlagda och avgrävda åkerdräneringar samt uppsamlande dräneringsledningar skall mätas in. Plan- och höjdläge (vattengångsnivå) samt dimension redovisas för varje anslutning mellan befintlig och ny dräneringsledning samt för varje proppning av befintlig dräneringsledning. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 13

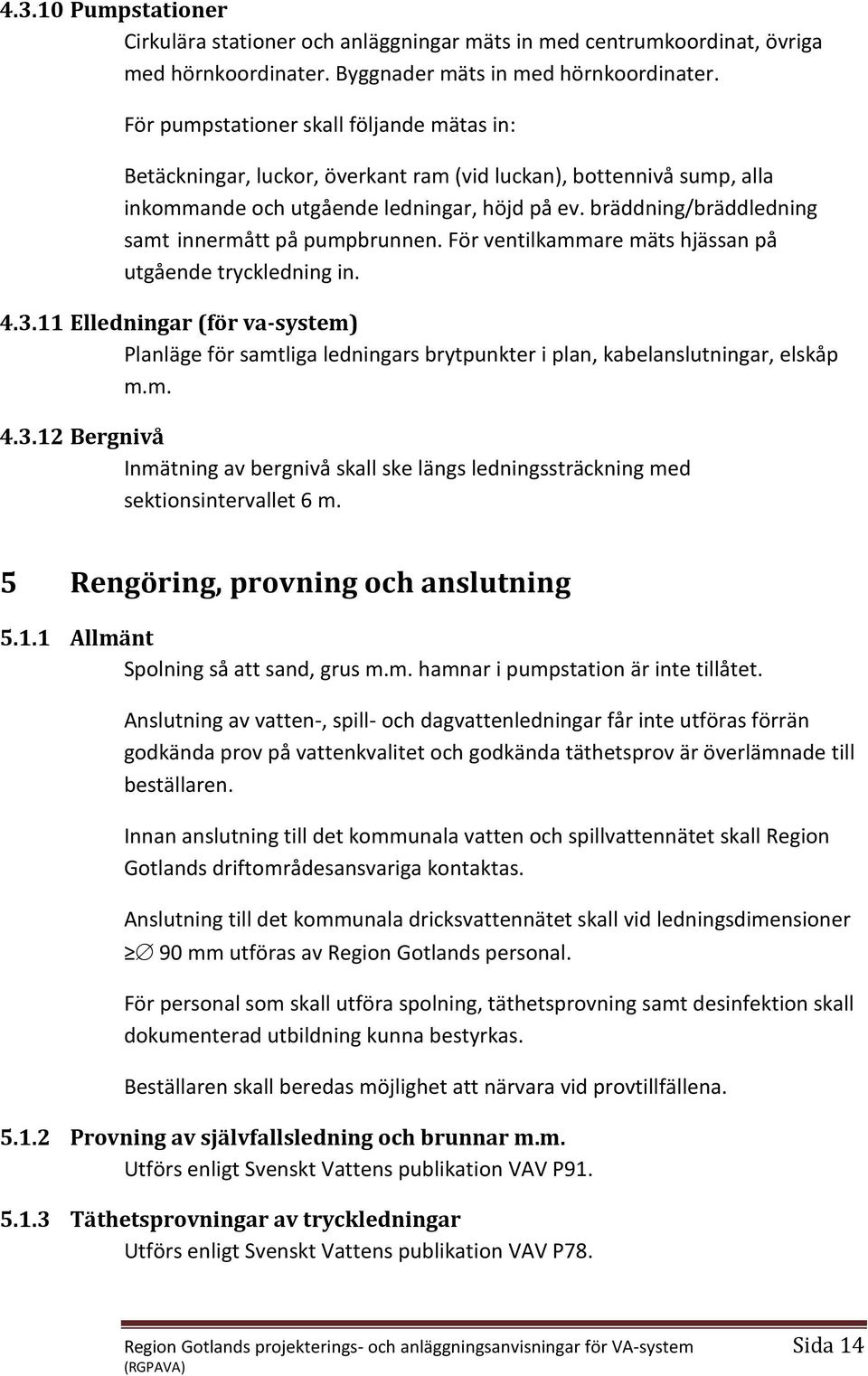

14 Pumpstationer Cirkulära stationer och anläggningar mäts in med centrumkoordinat, övriga med hörnkoordinater. Byggnader mäts in med hörnkoordinater. För pumpstationer skall följande mätas in: Betäckningar, luckor, överkant ram (vid luckan), bottennivå sump, alla inkommande och utgående ledningar, höjd på ev. bräddning/bräddledning samt innermått på pumpbrunnen. För ventilkammare mäts hjässan på utgående tryckledning in Elledningar (för va-system) Planläge för samtliga ledningars brytpunkter i plan, kabelanslutningar, elskåp m.m Bergnivå Inmätning av bergnivå skall ske längs ledningssträckning med sektionsintervallet 6 m. 5 Rengöring, provning och anslutning Allmänt polning så att sand, grus m.m. hamnar i pumpstation är inte tillåtet. Anslutning av vatten-, spill- och dagvattenledningar får inte utföras förrän godkända prov på vattenkvalitet och godkända täthetsprov är överlämnade till beställaren. Innan anslutning till det kommunala vatten och spillvattennätet skall Region Gotlands driftområdesansvariga kontaktas. Anslutning till det kommunala dricksvattennätet skall vid ledningsdimensioner 90 mm utföras av Region Gotlands personal. För personal som skall utföra spolning, täthetsprovning samt desinfektion skall dokumenterad utbildning kunna bestyrkas. Beställaren skall beredas möjlighet att närvara vid provtillfällena Provning av självfallsledning och brunnar m.m. Utförs enligt venskt attens publikation A P Täthetsprovningar av tryckledningar Utförs enligt venskt attens publikation A P78. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 14

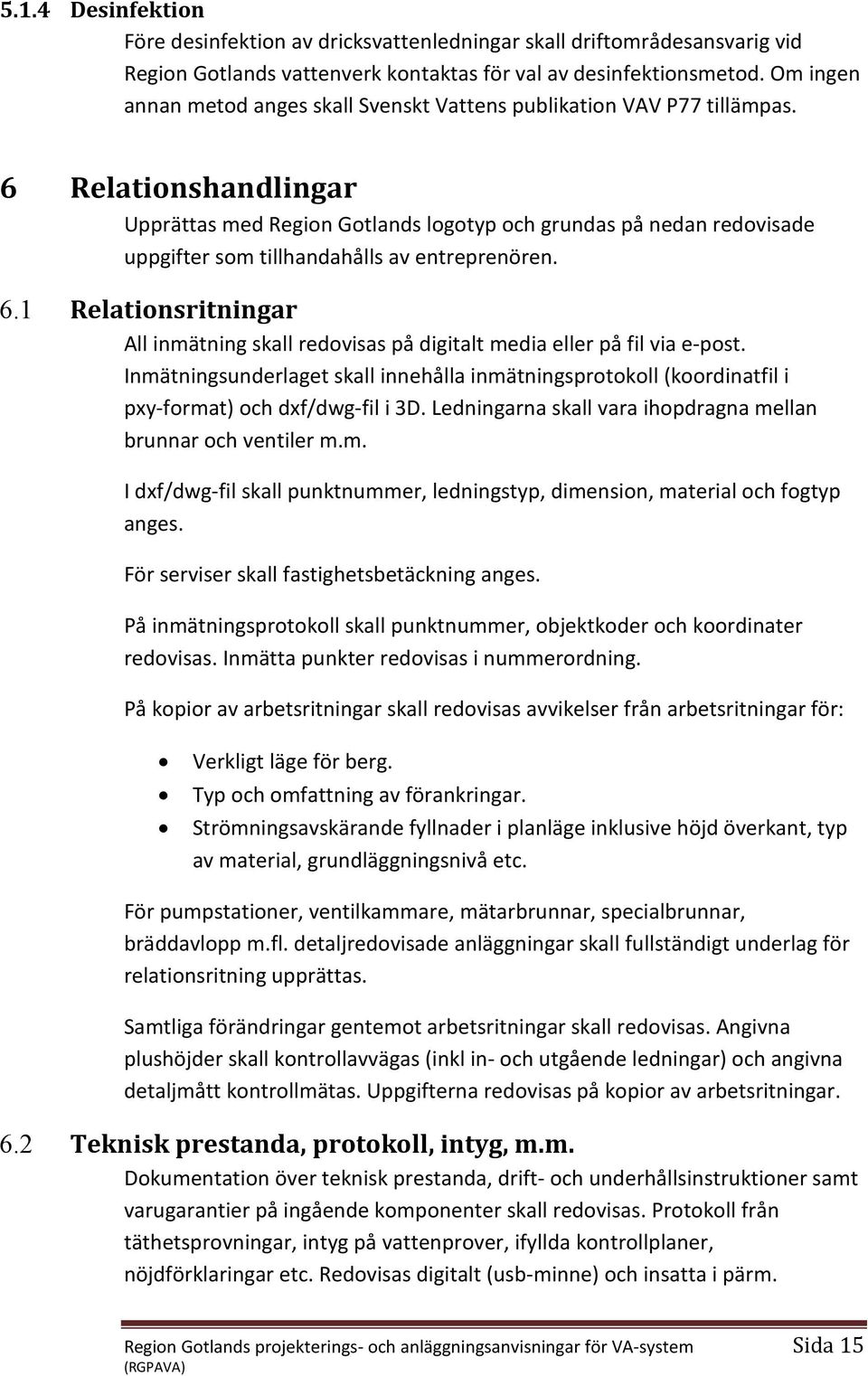

15 5.1.4 esinfektion Före desinfektion av dricksvattenledningar skall driftområdesansvarig vid Region Gotlands vattenverk kontaktas för val av desinfektionsmetod. Om ingen annan metod anges skall venskt attens publikation A P77 tillämpas. 6 Relationshandlingar Upprättas med Region Gotlands logotyp och grundas på nedan redovisade uppgifter som tillhandahålls av entreprenören. 6.1 Relationsritningar All inmätning skall redovisas på digitalt media eller på fil via e-post. Inmätningsunderlaget skall innehålla inmätningsprotokoll (koordinatfil i pxy-format) och dxf/dwg-fil i 3. Ledningarna skall vara ihopdragna mellan brunnar och ventiler m.m. I dxf/dwg-fil skall punktnummer, ledningstyp, dimension, material och fogtyp anges. För serviser skall fastighetsbetäckning anges. På inmätningsprotokoll skall punktnummer, objektkoder och koordinater redovisas. Inmätta punkter redovisas i nummerordning. På kopior av arbetsritningar skall redovisas avvikelser från arbetsritningar för: erkligt läge för berg. Typ och omfattning av förankringar. trömningsavskärande fyllnader i planläge inklusive höjd överkant, typ av material, grundläggningsnivå etc. För pumpstationer, ventilkammare, mätarbrunnar, specialbrunnar, bräddavlopp m.fl. detaljredovisade anläggningar skall fullständigt underlag för relationsritning upprättas. amtliga förändringar gentemot arbetsritningar skall redovisas. Angivna plushöjder skall kontrollavvägas (inkl in- och utgående ledningar) och angivna detaljmått kontrollmätas. Uppgifterna redovisas på kopior av arbetsritningar. 6.2 Teknisk prestanda, protokoll, intyg, m.m. okumentation över teknisk prestanda, drift- och underhållsinstruktioner samt varugarantier på ingående komponenter skall redovisas. Protokoll från täthetsprovningar, intyg på vattenprover, ifyllda kontrollplaner, nöjdförklaringar etc. Redovisas digitalt (usb-minne) och insatta i pärm. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 15

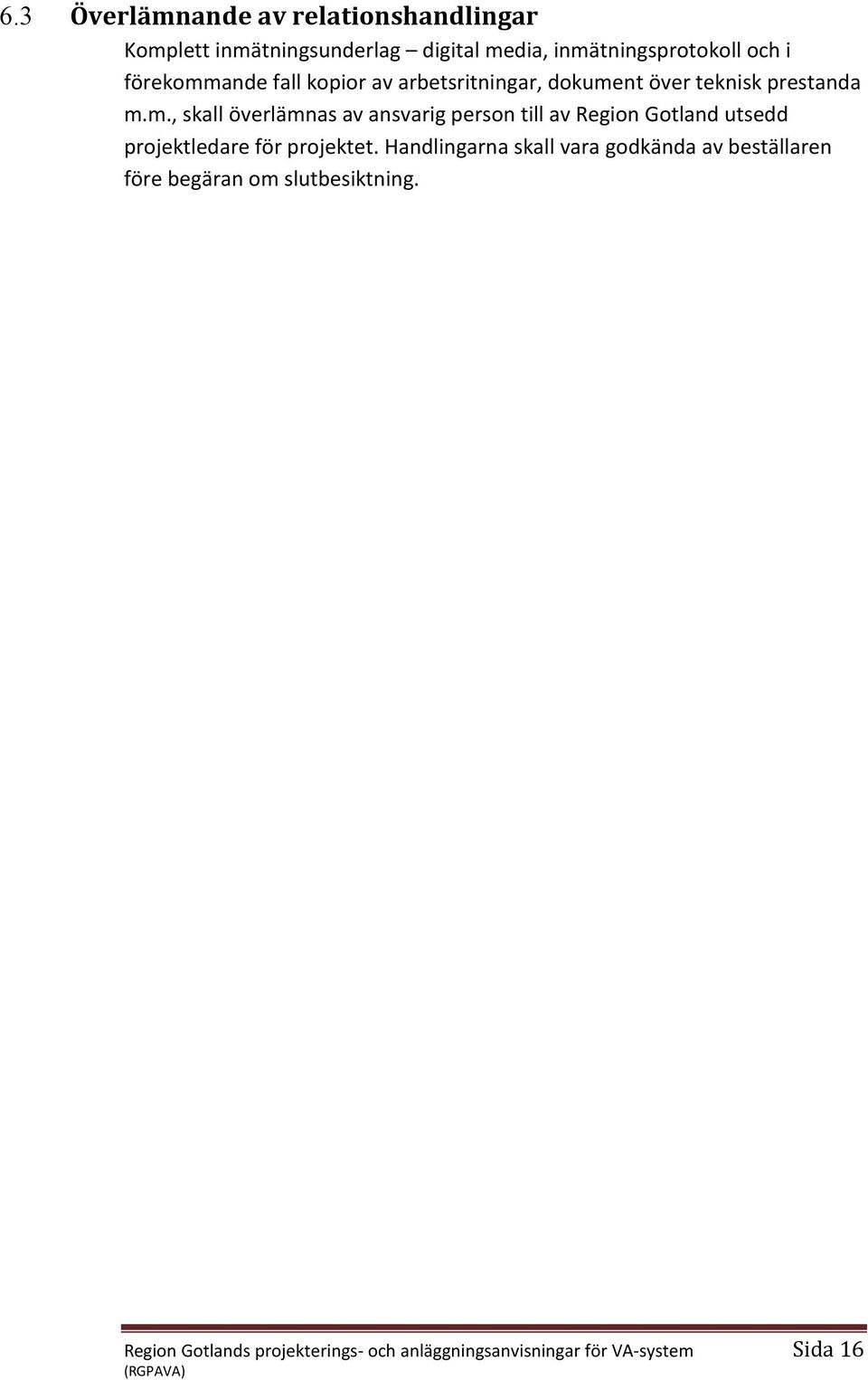

16 6.3 Överlämnande av relationshandlingar Komplett inmätningsunderlag digital media, inmätningsprotokoll och i förekommande fall kopior av arbetsritningar, dokument över teknisk prestanda m.m., skall överlämnas av ansvarig person till av Region Gotland utsedd projektledare för projektet. Handlingarna skall vara godkända av beställaren före begäran om slutbesiktning. Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 16

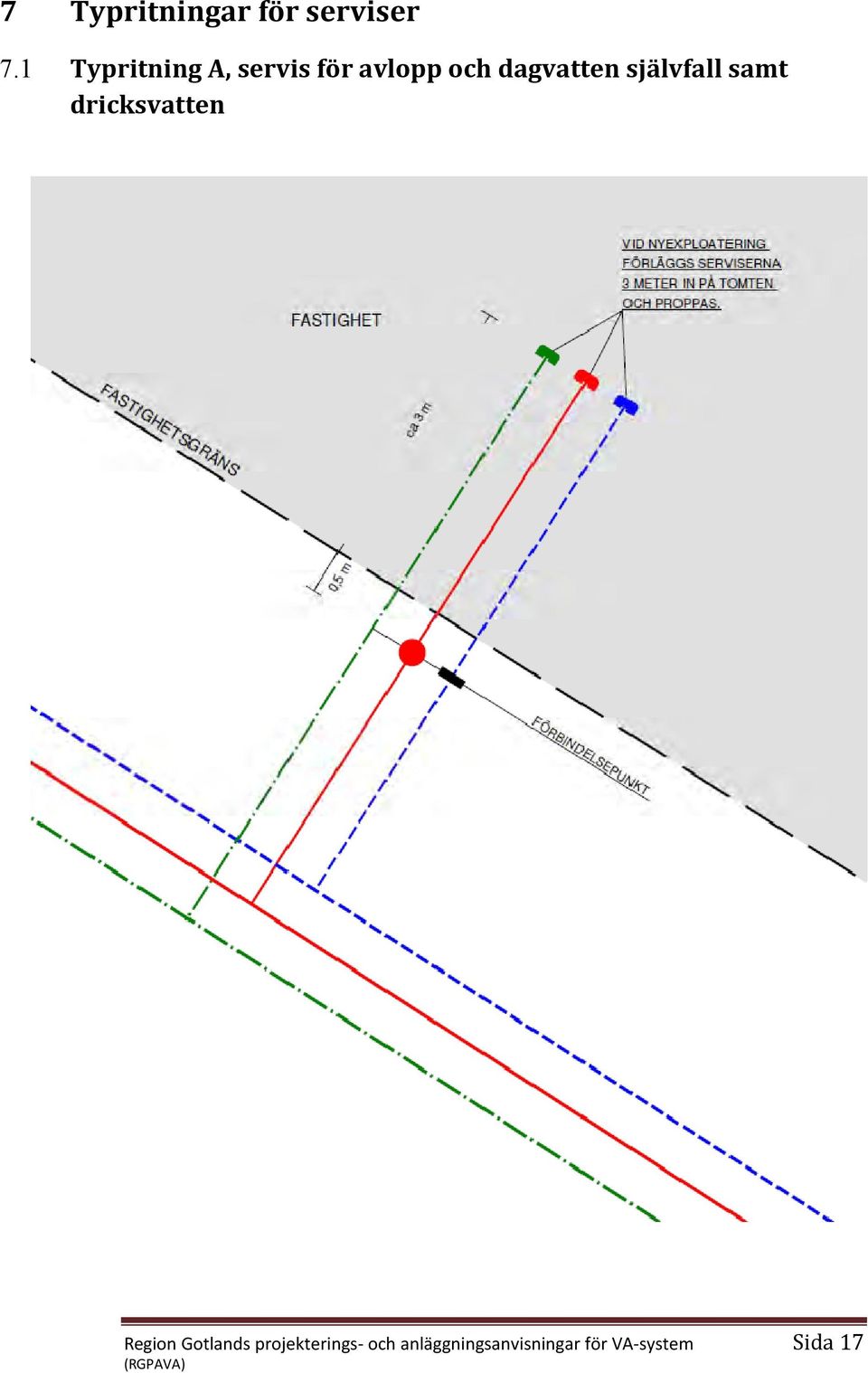

17 7 Typritningar för serviser 7.1 Typritning A, servis för avlopp och dagvatten självfall samt dricksvatten Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 17

18 7.2 Typritning B, servis för LTA och dricksvatten Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 18

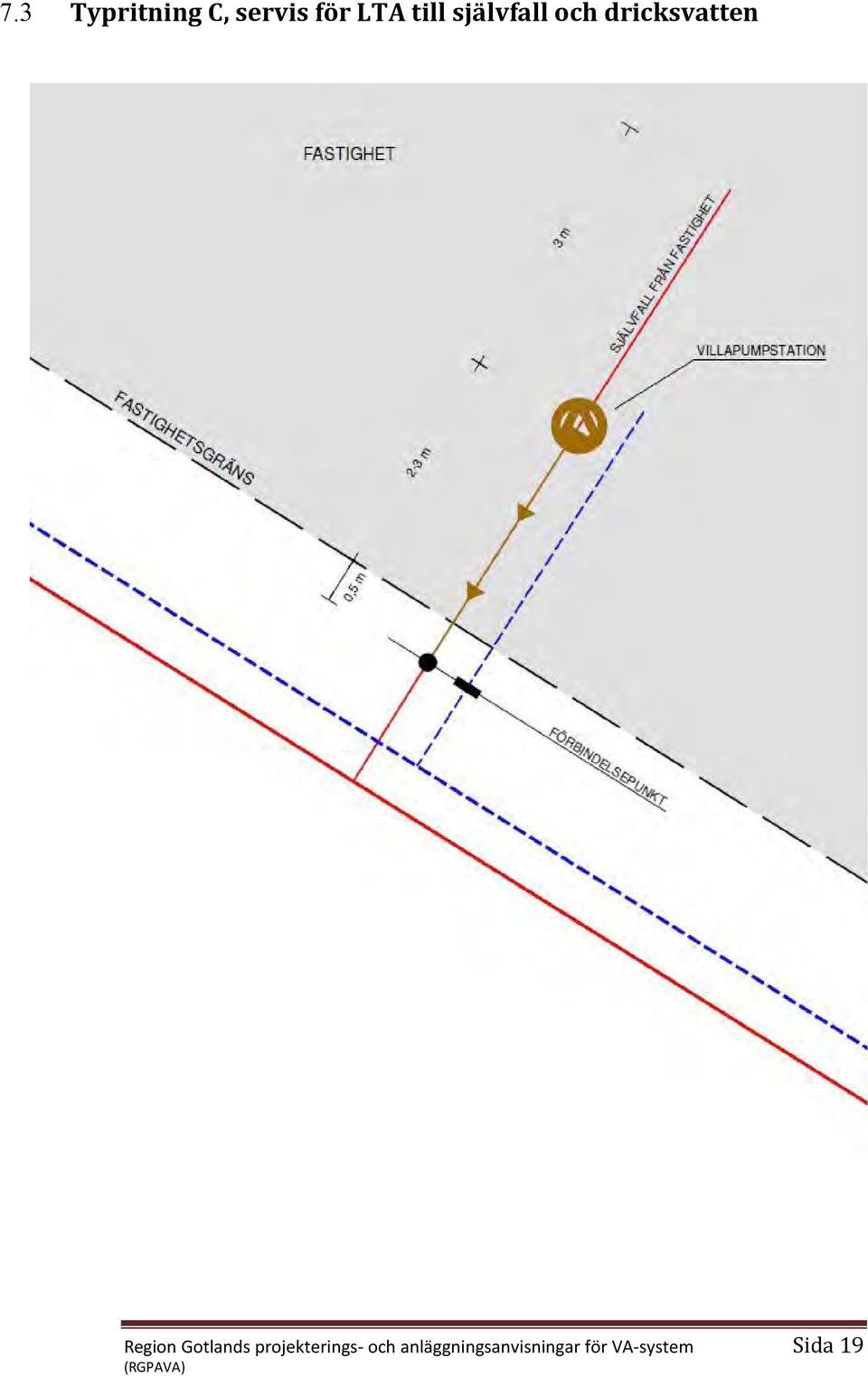

19 7.3 Typritning C, servis för LTA till självfall och dricksvatten Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 19

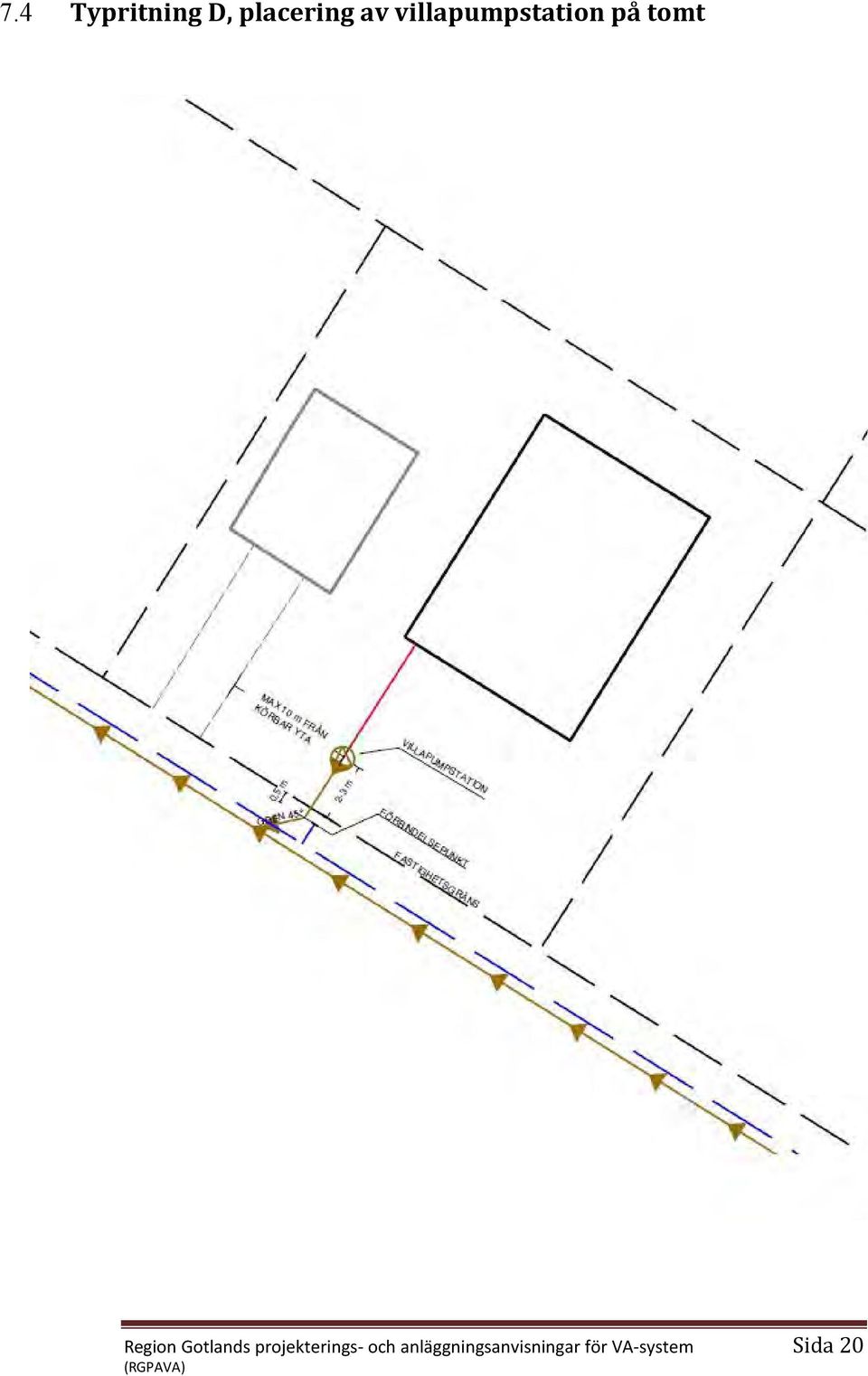

20 7.4 Typritning, placering av villapumpstation på tomt Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 20

21 8 Koder för inmätning Beskrivning Backventil Brandpost Brandpostven til agvattenled ning agvattenled ning, tryckledning istansstolpe med söktråd ränvattenbr unn Fettavskiljare Inspektionsbr unn på vattenledning Intag dagvatten Kupolbrunn Lerkörtel LTApumpstation Luftningsvent il spillvatten Luftningsvent il vatten Nedstignings brunn dagvatten K o d BA K B P B P TR Y T O B FE TT I B I N T KB LE RK LT A L U L U N B Beskrivning Punkt dagvatten Punkt spillvatten Punkt vatten Rännstensbrun n ervis dagvatten ervis spillvatten ervis vatten ervisventil vatten kyddslednings brunn pillvattenledni ng pillvattenledni ng, tryckledning polbrunn dagvatten polbrunn spillvatten polpost på vattenledning Tillsynsbrunn dagvatten Tillsynsbrunn spillvatten K o d P K T P K T P K T R B K B R T R Y B B P T B T B Region Gotlands projekterings- och anläggningsanvisningar för A-system ida 21
