1 Januari 2015 Dräneringssystem för torra och problemfria utomhusytor Solutions for Essentials

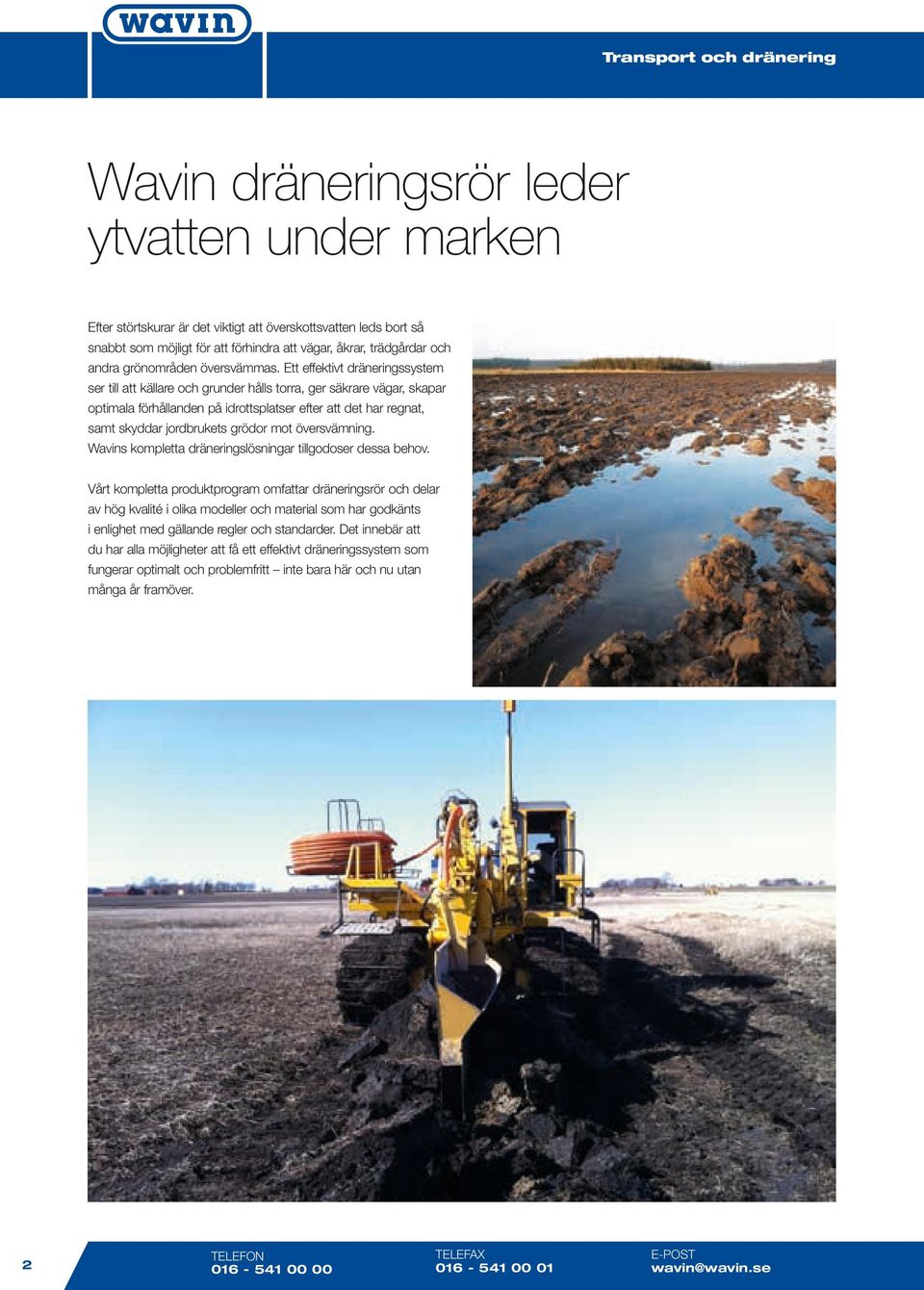

2 Wavin dräneringsrör leder ytvatten under marken Efter störtskurar är det viktigt att överskottsvatten leds bort så snabbt som möjligt för att förhindra att vägar, åkrar, trädgårdar och andra grönområden översvämmas. Ett effektivt dräneringssystem ser till att källare och grunder hålls torra, ger säkrare vägar, skapar optimala förhållanden på idrottsplatser efter att det har regnat, samt skyddar jordbrukets grödor mot översvämning. Wavins kompletta dräneringslösningar tillgodoser dessa behov. Vårt kompletta produktprogram omfattar dräneringsrör och delar av hög kvalité i olika modeller och material som har godkänts i enlighet med gällande regler och standarder. Det innebär att du har alla möjligheter att få ett effektivt dräneringssystem som fungerar optimalt och problemfritt inte bara här och nu utan många år framöver. 2 telefon telefax e-post wavin@wavin.se

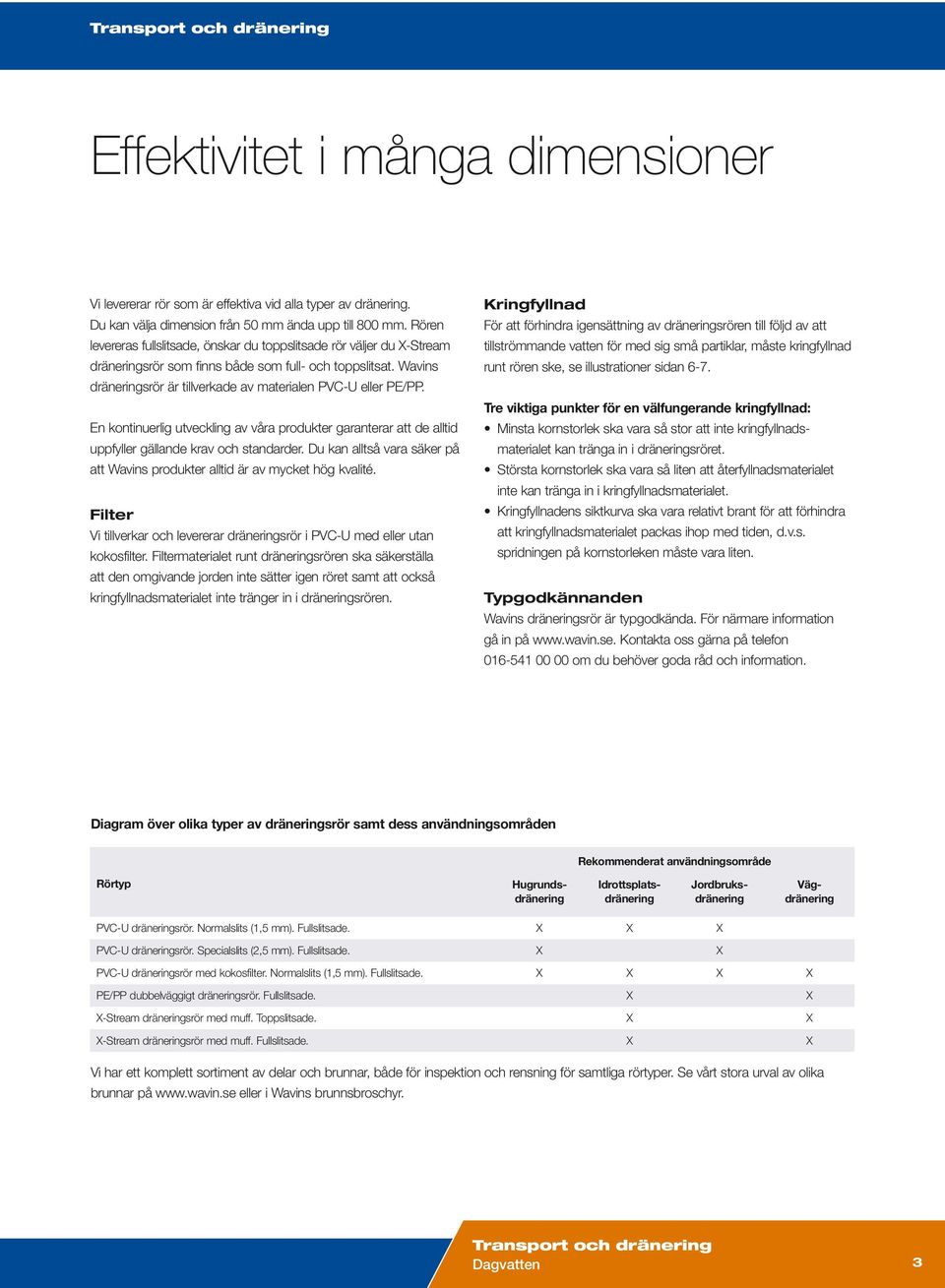

3 Effektivitet i många dimensioner Vi levererar rör som är effektiva vid alla typer av dränering. Kringfyllnad kan välja dimension från mm ända upp till 0 mm. Rören För att förhindra igensättning av dräneringsrören till följd av att levereras fullslitsade, önskar du toppslitsade rör väljer du X-Stream tillströmmande vatten för med sig små partiklar, måste kringfyllnad dräne ringsrör som finns både som full- och toppslitsat. Wavins runt rören ske, se illustrationer sidan 6-7. dräneringsrör är tillverkade av materialen PVC-U eller PE/PP. Tre viktiga punkter för en välfungerande kringfyllnad: En kontinuerlig utveckling av våra produkter garanterar att de alltid uppfyller gällande krav och standarder. kan alltså vara säker på Minsta kornstorlek ska vara så stor att inte kringfyllnads materialet kan tränga in i dräneringsröret. att Wavins produkter alltid är av mycket hög kvalité. Största kornstorlek ska vara så liten att återfyllnadsmaterialet Filter Kringfyllnadens siktkurva ska vara relativt brant för att förhindra inte kan tränga in i kringfyllnadsmaterialet. Vi tillverkar och levererar dräneringsrör i PVC-U med eller utan att kringfyllnadsmaterialet packas ihop med tiden, d.v.s. kokosfilter. Filtermaterialet runt dräneringsrören ska säkerställa spridningen på kornstorleken måste vara liten. att den omgivande jorden inte sätter igen röret samt att också kringfyllnadsmaterialet inte tränger in i dräneringsrören. Typgodkännanden Wavins dräneringsrör är typgodkända. För närmare information gå in på Kontakta oss gärna på telefon om du behöver goda råd och information. Diagram över olika typer av dräneringsrör samt dess användningsområden Rekommenderat användningsområde Rörtyp Hugrundsdränering Idrottsplatsdränering Jordbruksdränering PVC-U dräneringsrör. Normalslits (1,5 mm). Fullslitsade. X X X PVC-U dräneringsrör. Specialslits (2,5 mm). Fullslitsade. X PVC-U dräneringsrör med kokosfilter. Normalslits (1,5 mm). Fullslitsade. X Vägdränering X X X X PE/PP dubbelväggigt dräneringsrör. Fullslitsade. X X X-Stream dräneringsrör med muff. Toppslitsade. X X X-Stream dräneringsrör med muff. Fullslitsade. X X Vi har ett komplett sortiment av delar och brunnar, både för inspektion och rensning för samtliga rörtyper. Se vårt stora urval av olika brunnar på eller i Wavins brunnsbroschyr. Dagvatten 3

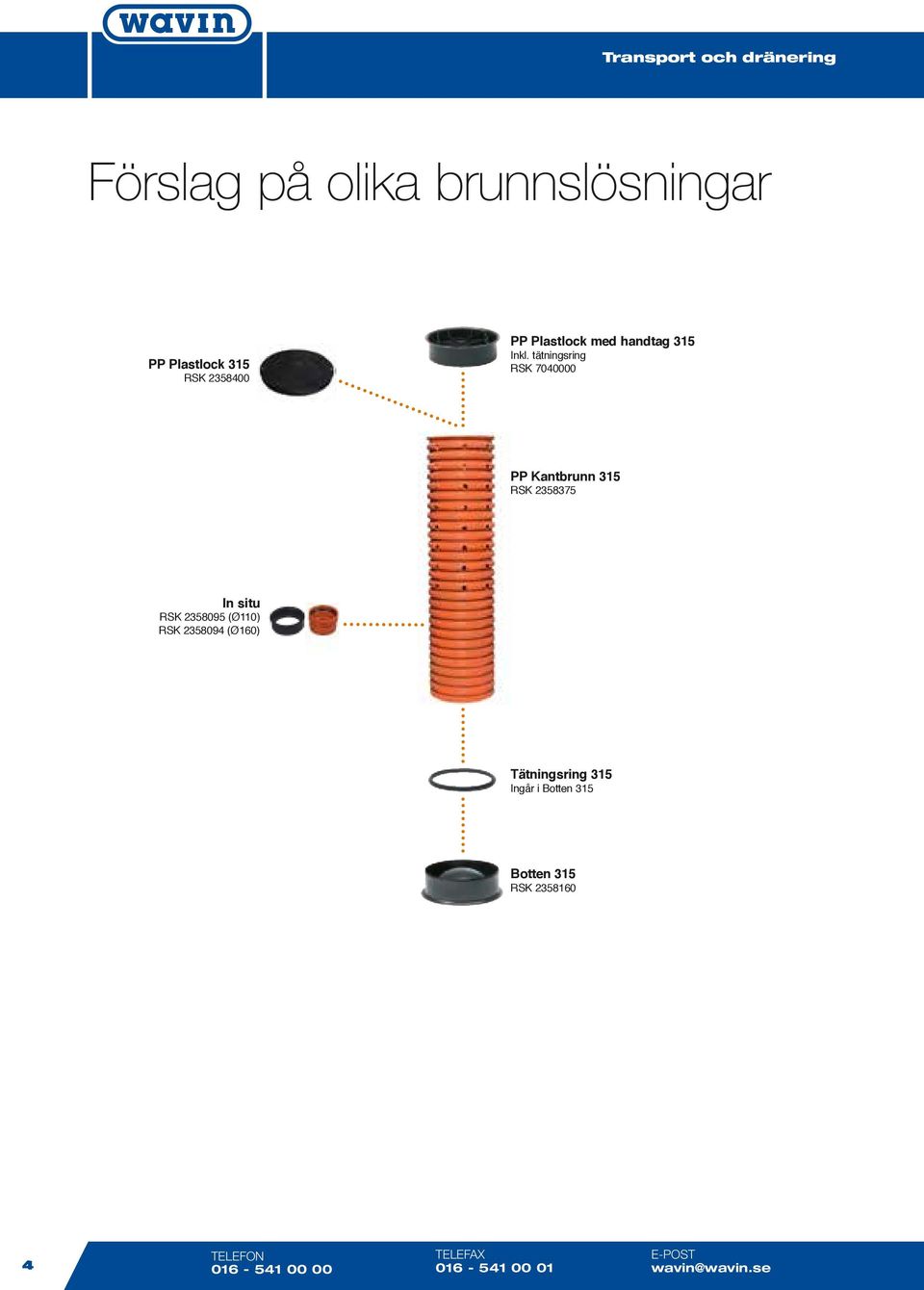

4 Förslag på olika brunnslösningar PP Plastlock med handtag 315 PP Plastlock 315 RSK Inkl. tätningsring RSK PP Kantbrunn 315 RSK In situ RSK (Ø) RSK (Ø) Tätningsring 315 Ingår i Botten 315 Botten 315 RSK telefon telefax e-post wavin@wavin.se

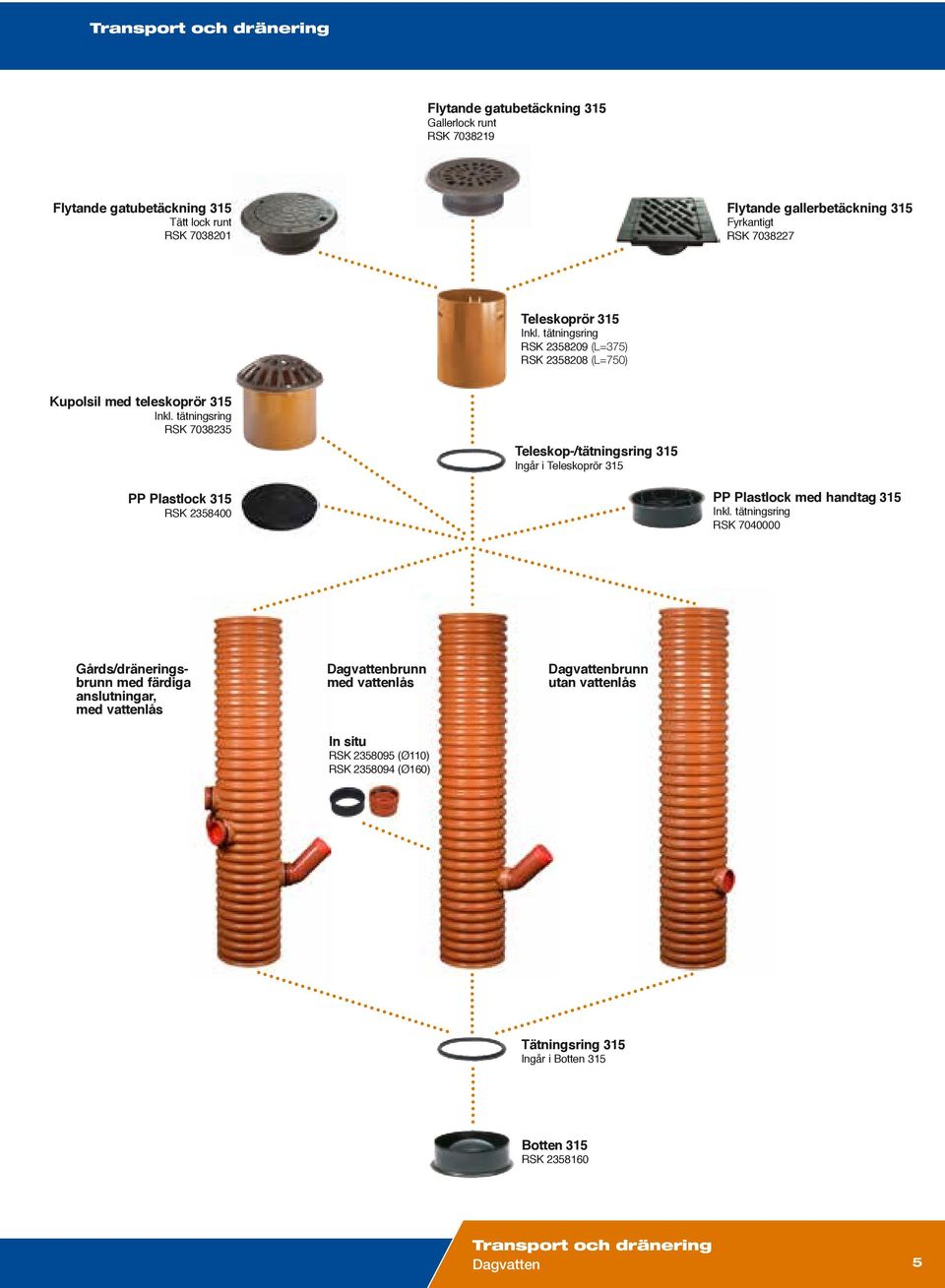

5 Flytande gatubetäckning 315 Gallerlock runt RSK Flytande gatubetäckning 315 Flytande gallerbetäckning 315 Tätt lock runt RSK Fyrkantigt RSK Teleskoprör 315 Inkl. tätningsring RSK (L=375) RSK (L=7) Kupolsil med teleskoprör 315 Inkl. tätningsring RSK Teleskop-/tätningsring 315 Ingår i Teleskoprör 315 PP Plastlock med handtag 315 PP Plastlock 315 Inkl. tätningsring RSK RSK Gårds/dräneringsbrunn med färdiga anslutningar, med vattenlås Dagvattenbrunn med vattenlås Dagvattenbrunn utan vattenlås In situ RSK (Ø) RSK (Ø) Tätningsring 315 Ingår i Botten 315 Botten 315 RSK Dagvatten 5

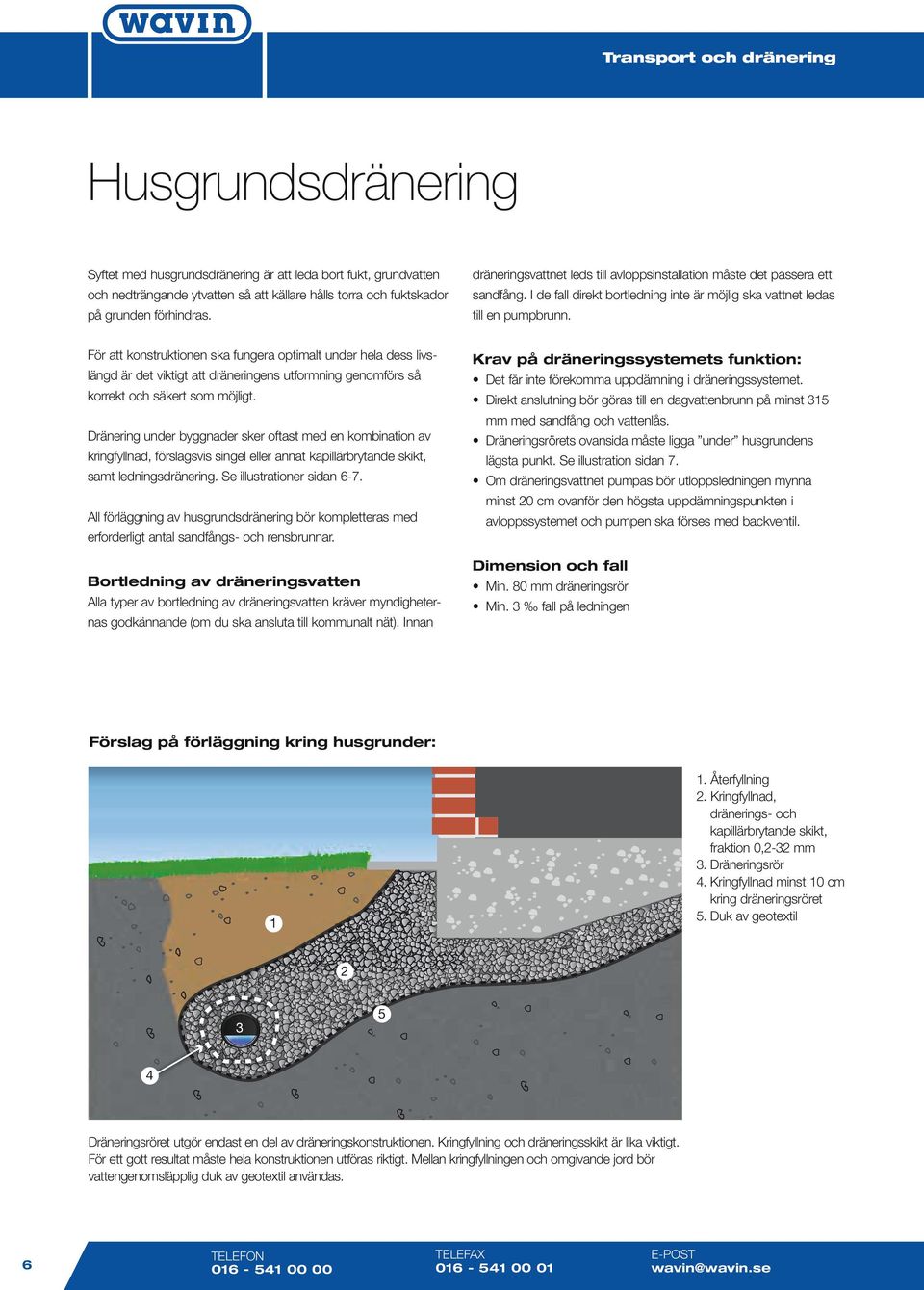

6 Husgrundsdränering Syftet med husgrundsdränering är att leda bort fukt, grundvatten dräneringsvattnet leds till avloppsinstallation måste det passera ett och nedträngande ytvatten så att källare hålls torra och fukt skador sandfång. I de fall direkt bortledning inte är möjlig ska vattnet ledas på grunden förhindras. till en pumpbrunn. För att konstruktionen ska fungera optimalt under hela dess livs- Krav på dräneringssystemets funktion: längd är det viktigt att dräneringens utformning genomförs så Det får inte förekomma uppdämning i dräneringssystemet. korrekt och säkert som möjligt. Direkt anslutning bör göras till en dagvattenbrunn på minst 315 Dränering under byggnader sker oftast med en kombination av Dräneringsrörets ovansida måste ligga under husgrundens mm med sandfång och vattenlås. kringfyllnad, förslagsvis singel eller annat kapillärbrytande skikt, lägsta punkt. Se illustration sidan 7. samt ledningsdränering. Se illustrationer sidan 6-7. Om dräneringsvattnet pumpas bör utloppsledningen mynna minst 20 cm ovanför den högsta uppdämningspunkten i All förläggning av husgrundsdränering bör kompletteras med avloppssystemet och pumpen ska förses med backventil. erforderligt antal sandfångs- och rensbrunnar. ension och fall Bortledning av dräneringsvatten Min. mm dräneringsrör Alla typer av bortledning av dräneringsvatten kräver myndigheter- Min. 3 fall på ledningen nas godkännande (om du ska ansluta till kommunalt nät). Innan Förslag på förläggning kring husgrunder: 1. Återfyllning 2. Kringfyllnad, dränerings- och kapillärbrytande skikt, fraktion 0,2-32 mm 3. Dräneringsrör 4. Kringfyllnad minst 10 cm kring dräneringsröret 5. k av geotextil Dräneringsröret utgör endast en del av dräneringskonstruktionen. Kringfyllning och dräneringsskikt är lika viktigt. För ett gott resultat måste hela konstruktionen utföras riktigt. Mellan kringfyllningen och omgivande jord bör vattengenom släpplig duk av geotextil användas. 6 telefon telefax e-post wavin@wavin.se

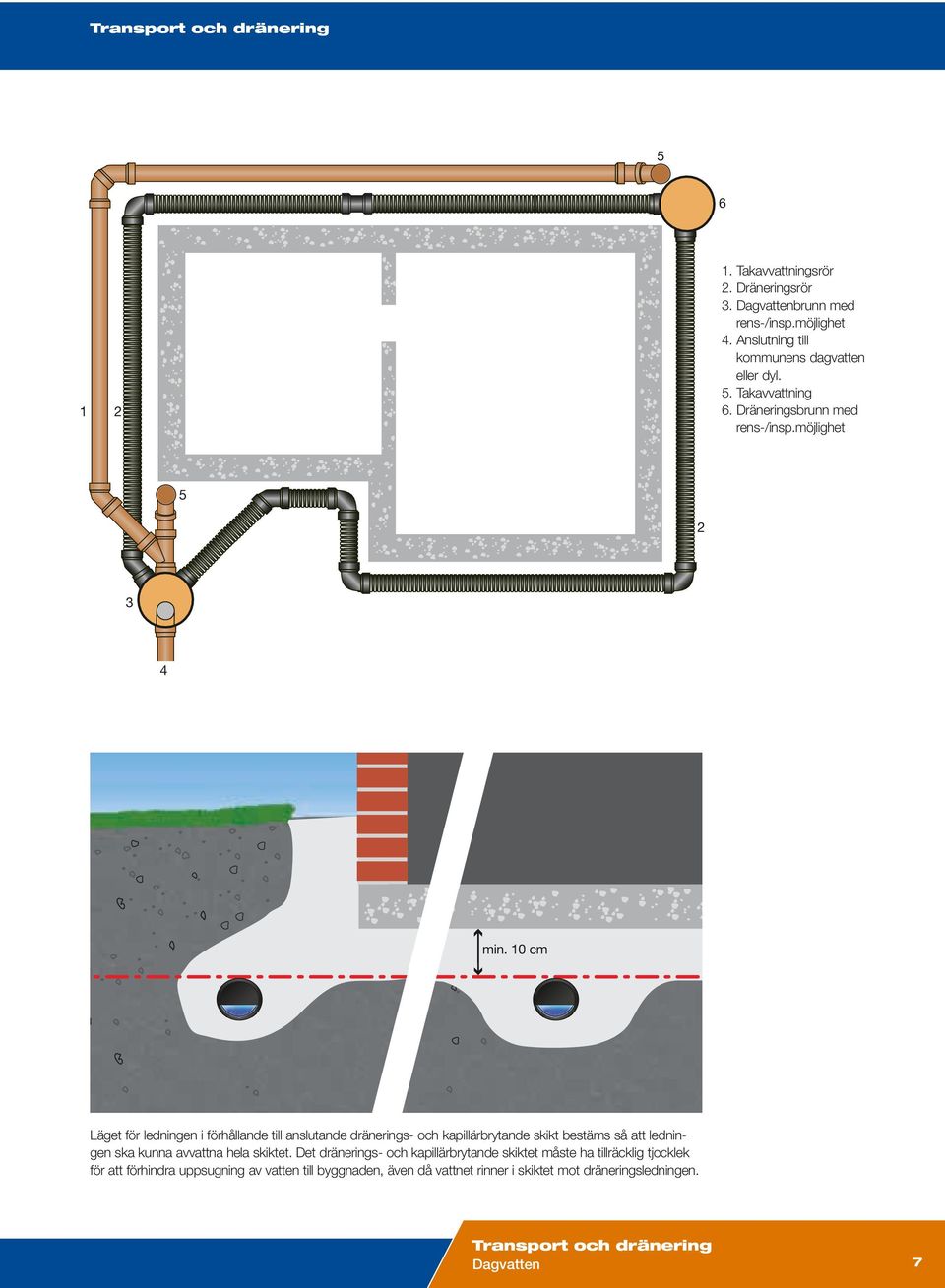

7 Takavvattningsrör 2. Dräneringsrör 3. Dagvattenbrunn med rens-/insp.möjlighet 4. Anslutning till kommunens dagvatten eller dyl. 5. Takavvattning 6. Dräneringsbrunn med rens-/insp.möjlighet min. 10 cm Läget för ledningen i förhållande till anslutande dränerings- och kapillärbrytande skikt bestäms så att ledningen ska kunna avvattna hela skiktet. Det dränerings- och kapillärbrytande skiktet måste ha tillräcklig tjocklek för att förhindra uppsugning av vatten till byggnaden, även då vattnet rinner i skiktet mot dräneringsledningen. Dagvatten 7

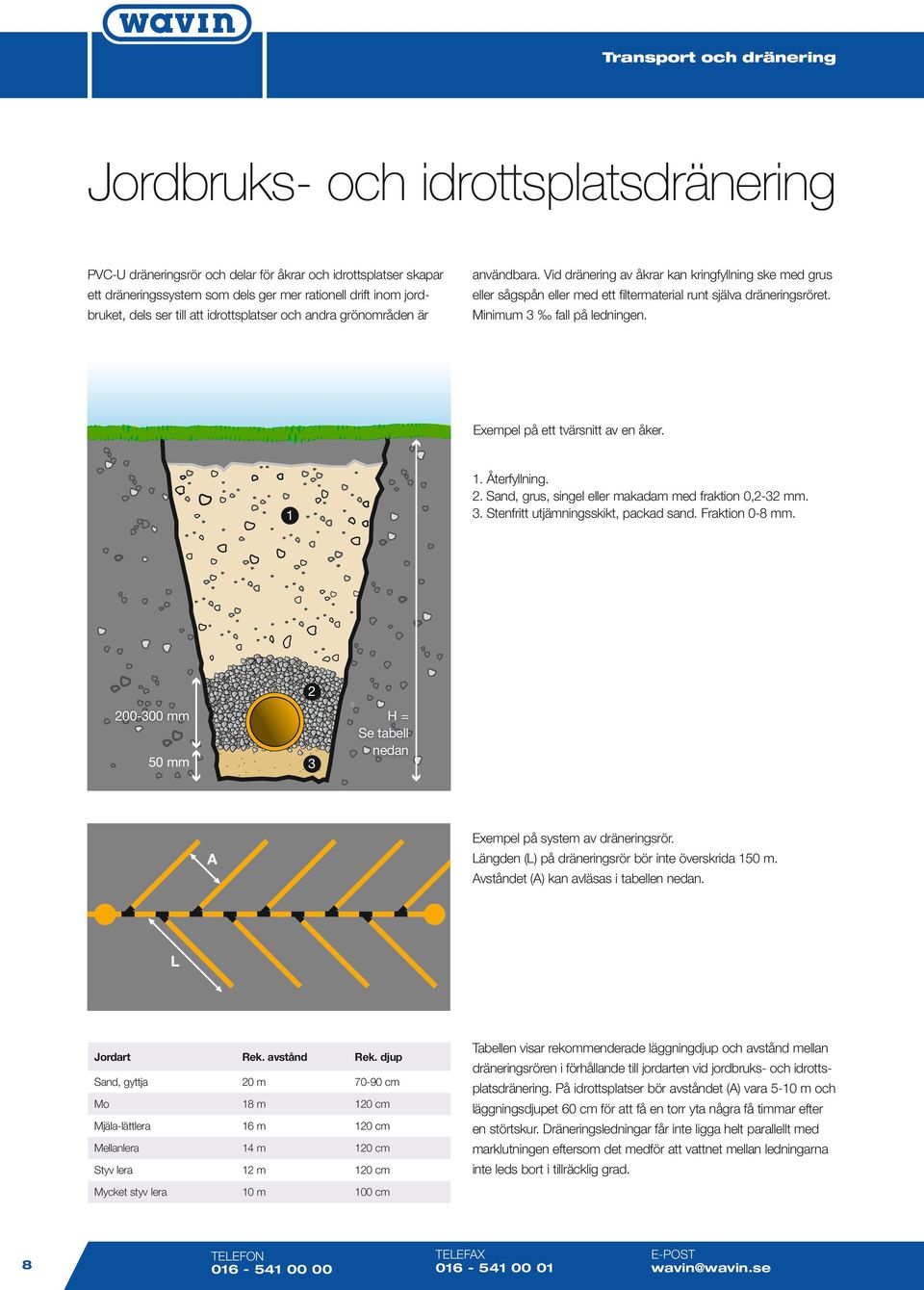

8 Jordbruks- och idrottsplatsdränering PVC-U dräneringsrör och delar för åkrar och idrottsplatser skapar användbara. Vid dränering av åkrar kan kringfyllning ske med grus ett dräneringssystem som dels ger mer rationell drift inom jord- eller sågspån eller med ett filtermaterial runt själva dräneringsröret. bruket, dels ser till att idrottsplatser och andra grönområden är Minimum 3 fall på ledningen. Exempel på ett tvärsnitt av en åker. 1. Återfyllning. 2. Sand, grus, singel eller makadam med fraktion 0,2-32 mm. 3. Stenfritt utjämningsskikt, packad sand. Fraktion 0-8 mm mm mm 3 H= Se tabell nedan Exempel på system av dräneringsrör. A Längden (L) på dräneringsrör bör inte överskrida 1 m. Avståndet (A) kan avläsas i tabellen nedan. L 8 Tabellen visar rekommenderade läggningdjup och avstånd m ellan Jordart Rek. avstånd Rek. djup Sand, gyttja 20 m cm Mo 18 m 120 cm läggningsdjupet 60 cm för att få en torr yta några få timmar efter Mjäla-lättlera 16 m 120 cm en störtskur. Dräneringsledningar får inte ligga helt parallellt med Mellanlera 14 m 120 cm marklutningen eftersom det medför att vattnet mellan ledningarna Styv lera 12 m 120 cm inte leds bort i tillräcklig grad. Mycket styv lera 10 m 100 cm telefon dräneringsrören i förhållande till jordarten vid jordbruks- och idrotts platsdränering. På idrottsplatser bör avståndet (A) vara 5-10 m och telefax e-post wavin@wavin.se

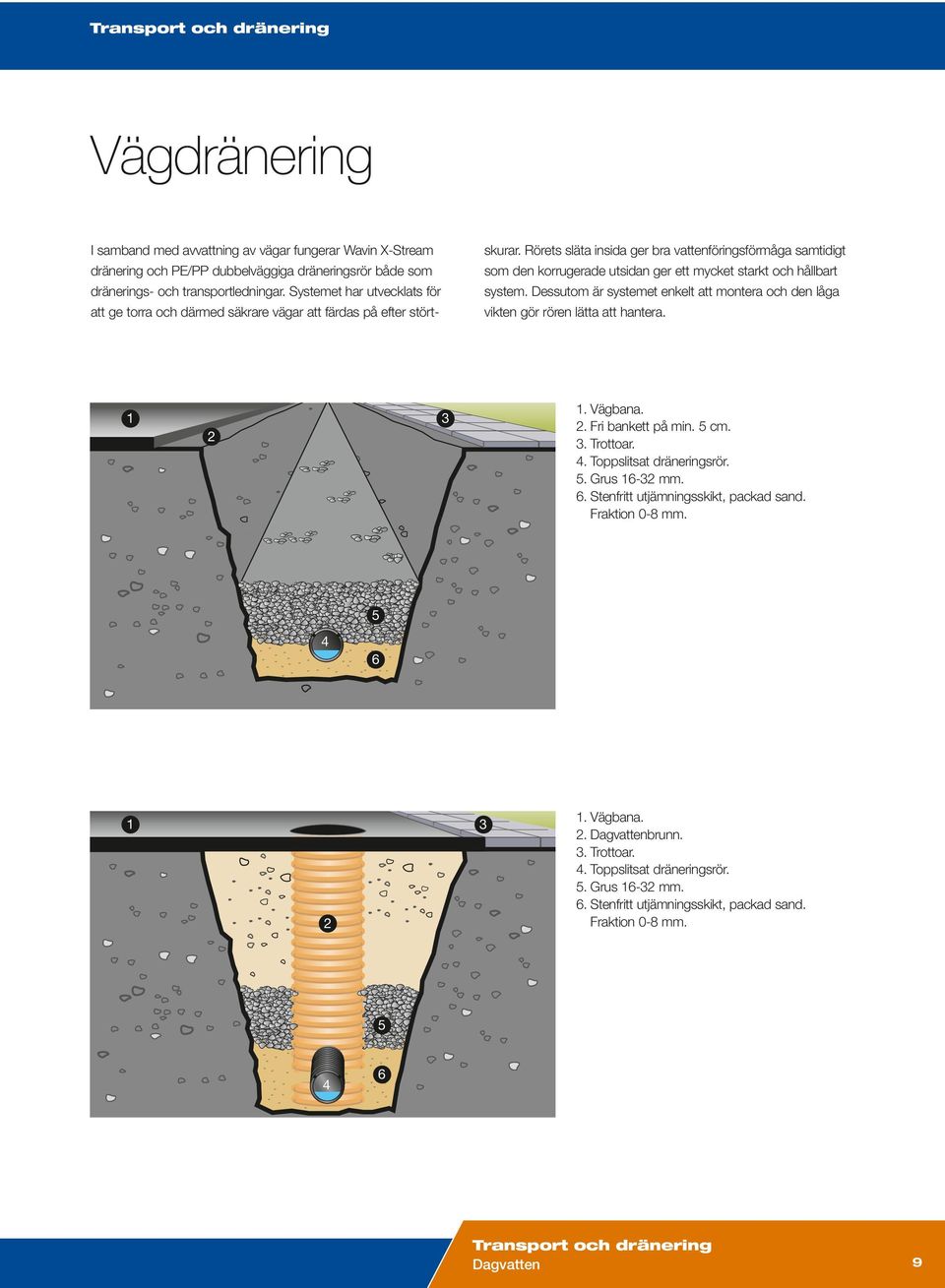

9 Vägdränering I samband med avvattning av vägar fungerar Wavin X-Stream skurar. Rörets släta insida ger bra vattenföringsförmåga samtidigt dränering och PE/PP dubbelväggiga dräneringsrör både som som den korrugerade utsidan ger ett mycket starkt och hållbart dränerings- och transportledningar. Systemet har utvecklats för system. Dessutom är systemet enkelt att montera och den låga att ge torra och därmed säkrare vägar att färdas på efter stört vikten gör rören lätta att hantera Vägbana. 2. Fri bankett på min. 5 cm. 3. Trottoar. 4. Toppslitsat dräneringsrör. 5. Grus mm. 6. Stenfritt utjämningsskikt, packad sand. Fraktion 0-8 mm Vägbana. 2. Dagvattenbrunn. 3. Trottoar. 4. Toppslitsat dräneringsrör. 5. Grus mm. 6. Stenfritt utjämningsskikt, packad sand. Fraktion 0-8 mm Dagvatten 9

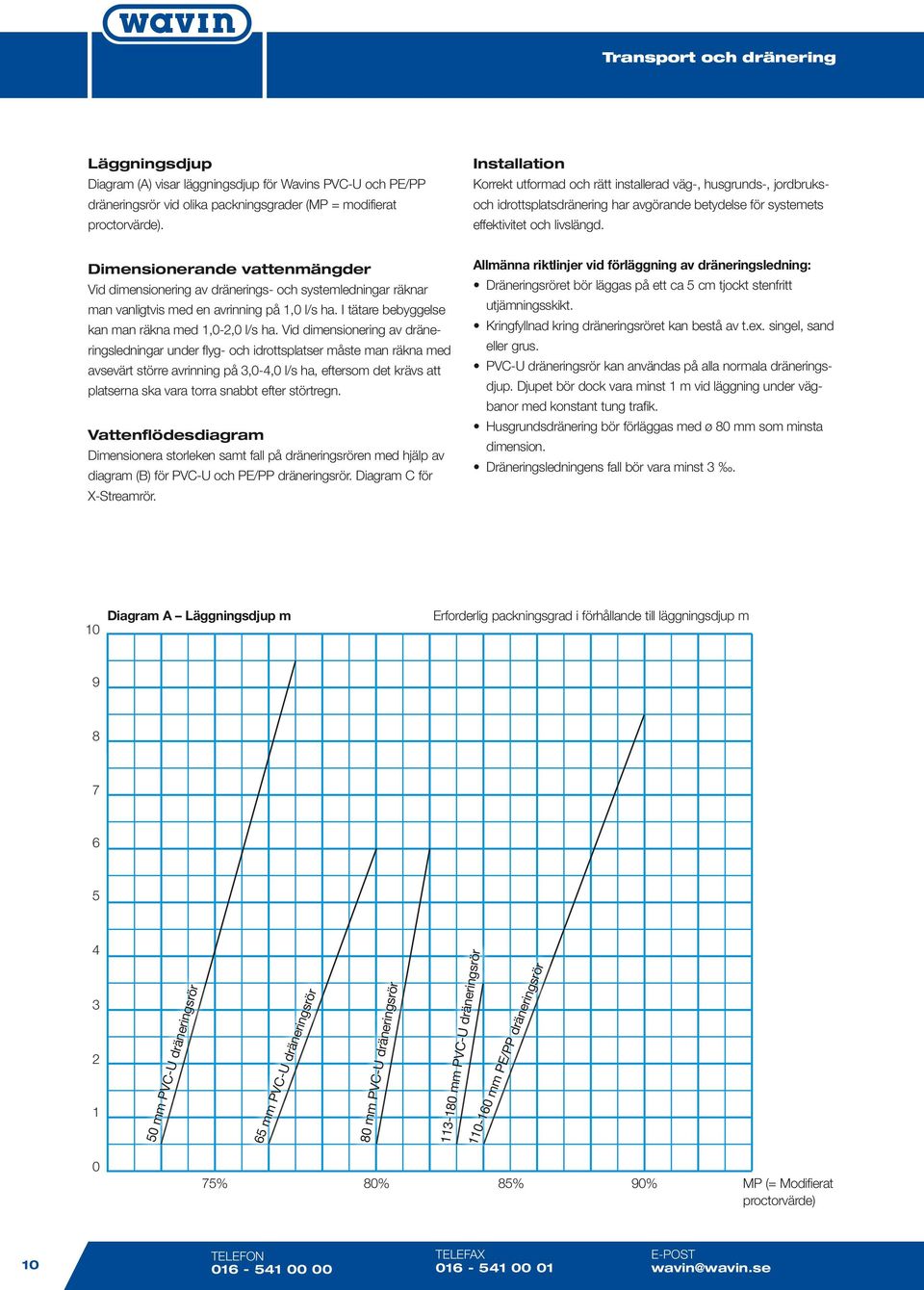

10 Läggningsdjup Installation Diagram (A) visar läggningsdjup för Wavins PVC-U och PE/PP Korrekt utformad och rätt installerad väg-, husgrunds-, jordbruks- dräneringsrör vid olika packningsgrader (MP = modifierat och idrottsplatsdränering har avgörande betydelse för systemets proctorvärde). effektivitet och livslängd. ensionerande vattenmängder Allmänna riktlinjer vid förläggning av dräneringsledning: Vid dimensionering av dränerings- och systemledningar räknar Dräneringsröret bör läggas på ett ca 5 cm tjockt stenfritt man vanligtvis med en avrinning på 1,0 l/s ha. I tätare bebyggelse kan man räkna med 1,0-2,0 l/s ha. Vid dimensionering av dräne ringsledningar under flyg- och idrottsplatser måste man räkna med avsevärt större avrinning på 3,0-4,0 l/s ha, eftersom det krävs att utjämningsskikt. Kringfyllnad kring dräneringsröret kan bestå av t.ex. singel, sand eller grus. PVC-U dräneringsrör kan användas på alla normala dränerings djup. Djupet bör dock vara minst 1 m vid läggning under väg- platserna ska vara torra snabbt efter störtregn. banor med konstant tung trafik. Husgrundsdränering bör förläggas med ø mm som minsta Vattenflödesdiagram ensionera storleken samt fall på dräneringsrören med hjälp av diagram (B) för PVC-U och PE/PP dräneringsrör. Diagram C för dimension. Dräneringsledningens fall bör vara minst 3. X-Streamrör. 10 Diagram A Läggningsdjup m Erforderlig packningsgrad i förhållande till läggningsdjup m mm PVC-U dräneri ngsrör 1 m mp VCUd räne ring srör 2 m m 3 PVC -U d räne rings rör 4-1 mm PVC -U drän eringsrö r -16 0m mp E/P Pd räne ring srör % 10 telefon % 85% telefax % MP (= Modifierat proctorvärde) e-post wavin@wavin.se

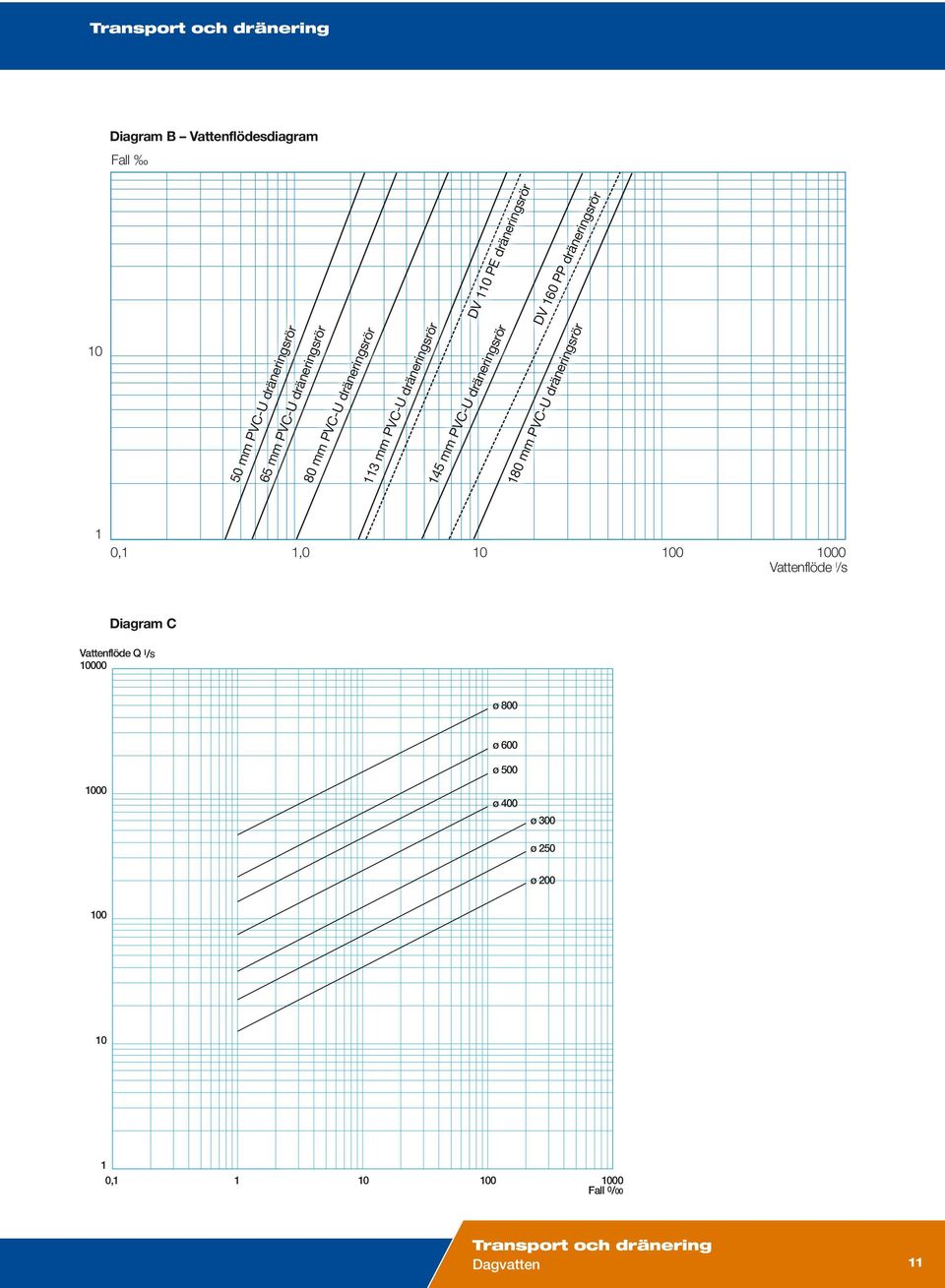

11 Diagram B Vattenflödesdiagram m mp VCUd m räne mp ring VCsrör Ud räne r ings mm rör PVC -U drä ner ings rör mm PVC -U drä ner ings rör mm PVC -U drä DV ner ing PE srö drä r ner 1 ings rör mm PVC DV -U drä ner PP ing drä srö ner r ing srö r Fall ,1 1, Vattenflöde l/s Diagram C Vattenflöde Q I/S ø 0 ø 600 ø ø 400 ø 300 ø 2 ø , Fall 0/00 Dagvatten 11

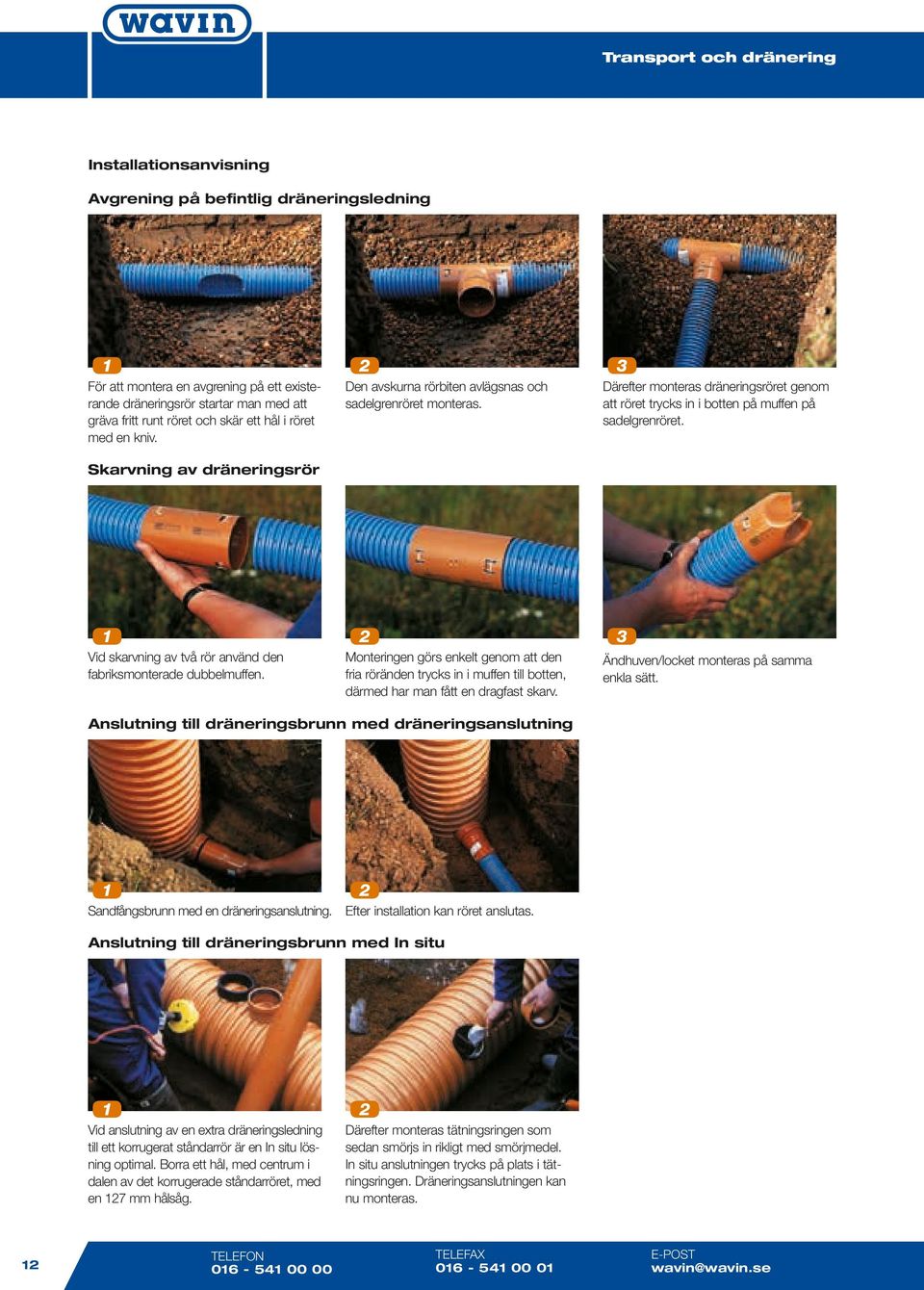

12 Installationsanvisning Avgrening på befintlig dräneringsledning För att montera en avgrening på ett existe rande dräneringsrör startar man med att gräva fritt runt röret och skär ett hål i röret med en kniv. Den avskurna rörbiten avlägsnas och sadelgrenröret monteras. Därefter monteras dräneringsröret genom att röret trycks in i botten på muffen på sadelgrenröret. Skarvning av dräneringsrör 1 2 Vid skarvning av två rör använd den fabriksmonterade dubbelmuffen. 3 Monteringen görs enkelt genom att den fria röränden trycks in i muffen till botten, därmed har man fått en dragfast skarv. Ändhuven/locket monteras på samma enkla sätt. Anslutning till dräneringsbrunn med dräneringsanslutning 1 2 Sandfångsbrunn med en dränerings anslutning. Efter installation kan röret anslutas. Anslutning till dräneringsbrunn med In situ 2 1 Vid anslutning av en extra dräneringsledning till ett korrugerat ståndarrör är en In situ lösning optimal. Borra ett hål, med centrum i dalen av det korrugerade ståndarröret, med en 127 mm hålsåg. 12 telefon Därefter monteras tätningsringen som sedan smörjs in rikligt med smörjmedel. In situ anslutningen trycks på plats i tätningsringen. Dräneringsanslutningen kan nu monteras. telefax e-post wavin@wavin.se

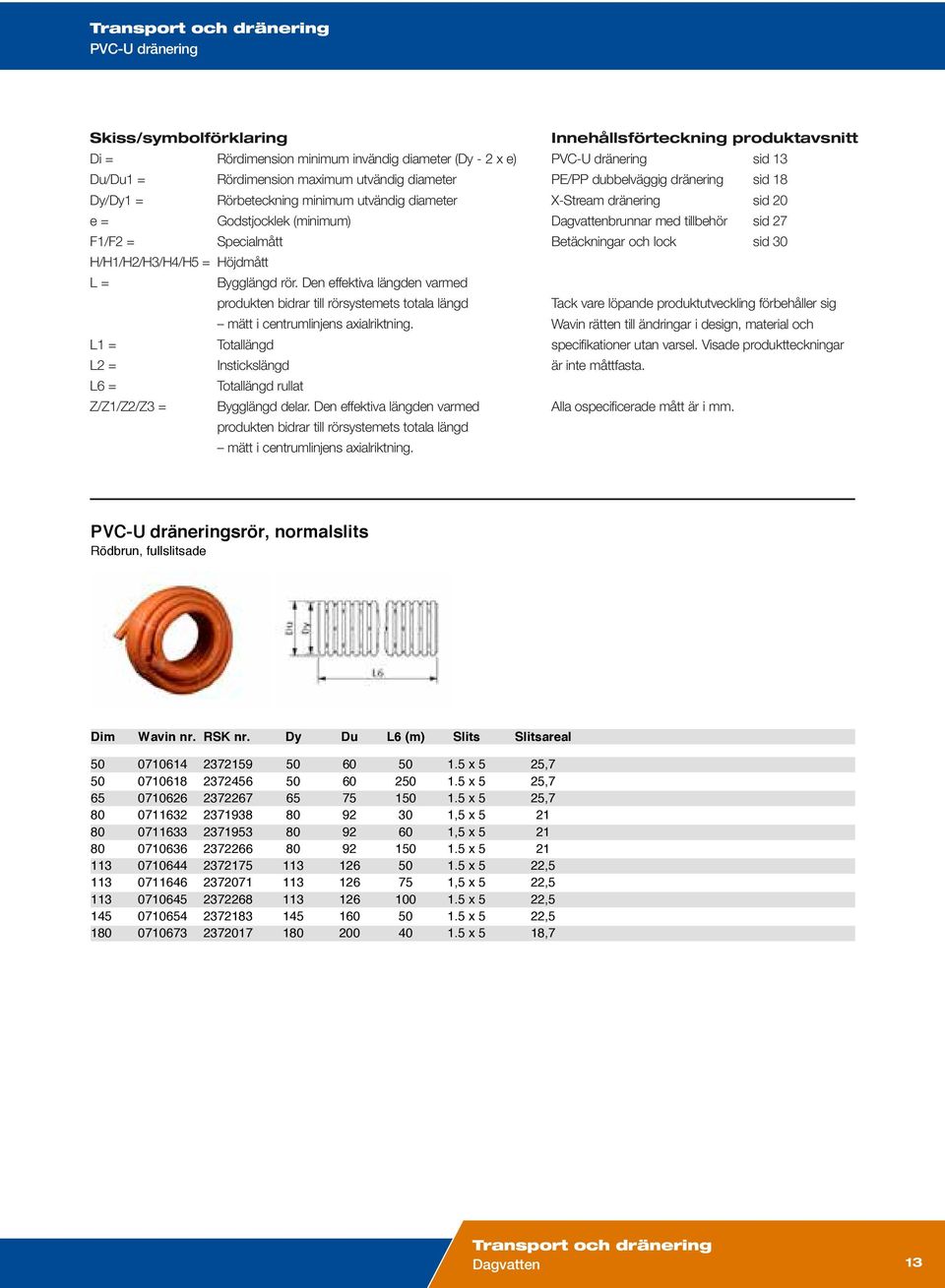

13 PVC-U dränering Skiss/symbolförklaring Innehållsförteckning produktavsnitt Di = Rördimension minimum invändig diameter ( - 2 x e) PVC-U dränering sid 13 /1 = Rördimension maximum utvändig diameter PE/PP dubbelväggig dränering sid 18 /1 = Rörbeteckning minimum utvändig diameter X-Stream dränering sid 20 e= Godstjocklek (minimum) Dagvattenbrunnar med tillbehör sid 27 F1/F2 = Specialmått Betäckningar och lock sid 30 H/H1/H2/H3/H4/H5 = Höjdmått L = Bygglängd rör. Den effektiva längden varmed produkten bidrar till rörsystemets totala längd Tack vare löpande produktutveckling förbehåller sig mätt i centrumlinjens axialriktning. Wavin r ätten till ändringar i design, material och = Totallängd specifikationer utan varsel. Visade produktteckningar L2 = Instickslängd är inte måttfasta. L6 = Totallängd rullat Z/Z1/Z2/Z3 = Bygglängd delar. Den effektiva längden varmed produkten bidrar till rörsystemets totala längd mätt i centrumlinjens axialriktning. Alla ospecificerade mått är i mm. PVC-U dräneringsrör, normalslits Rödbrun, fullslitsade L6 (m) Slits Slitsareal x x x 5 1,5 x 5 1,5 x x x 5 1,5 x x x x 5 25,7 25,7 25, ,5 22,5 22,5 22,5 18,7 Slits Slitsareal PVC-U dräneringsrör, specialslits Blå, fullslitsade L6 (m) x 5 41,7 Dagvatten 13

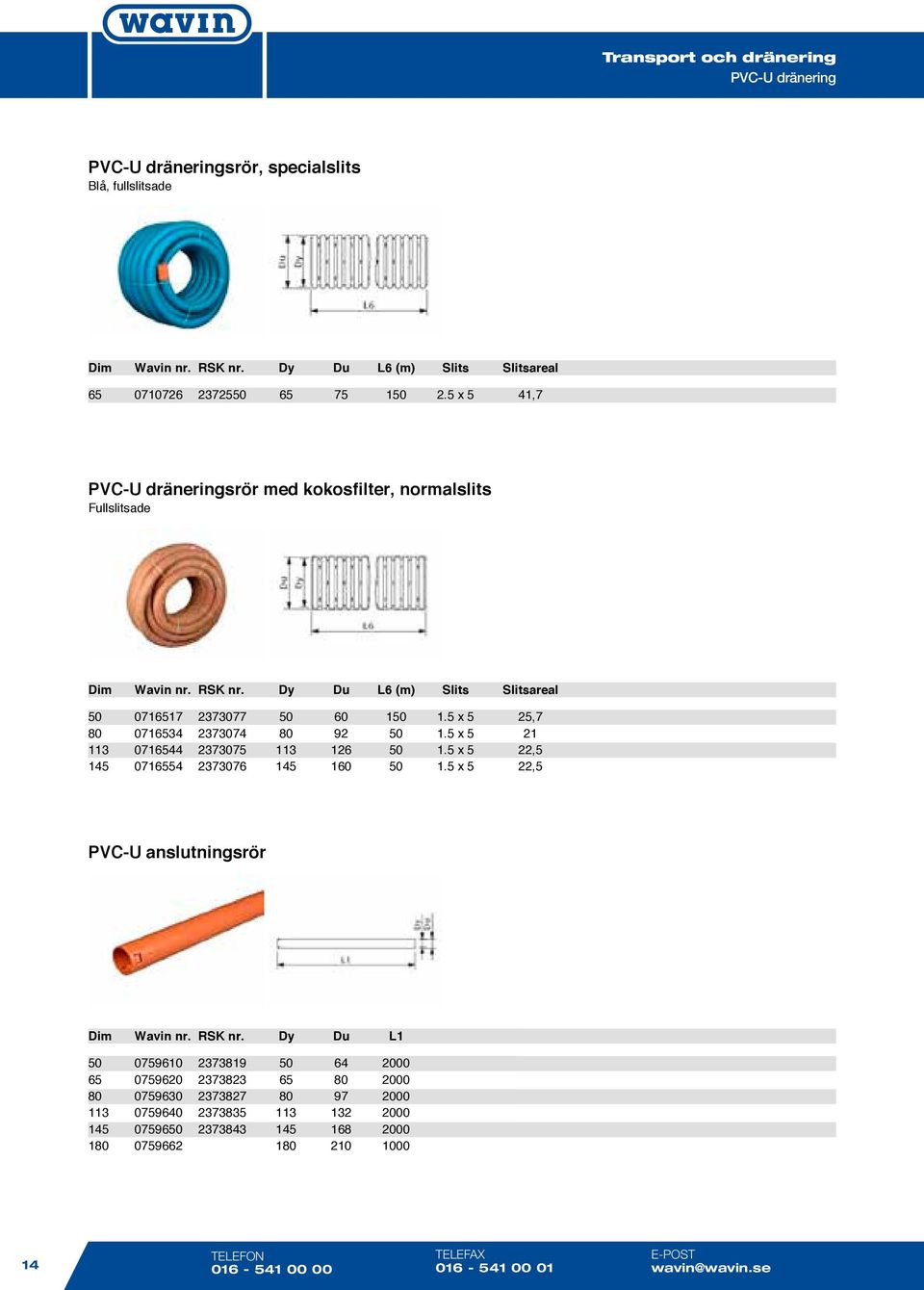

14 ,5 x x x 5 1,5 x x x x ,5 22,5 22,5 22,5 18,7 PVC-U dränering PVC-U dräneringsrör, specialslits Blå, fullslitsade L6 (m) Slits Slitsareal x 5 41, PVC-U dräneringsrör med kokosfilter, normalslits Fullslitsade L6 (m) Slits Slitsareal x x x x 5 25, ,5 22, PVC-U anslutningsrör PVC-U skarvmuff 14 telefon telefax e-post wavin@wavin.se

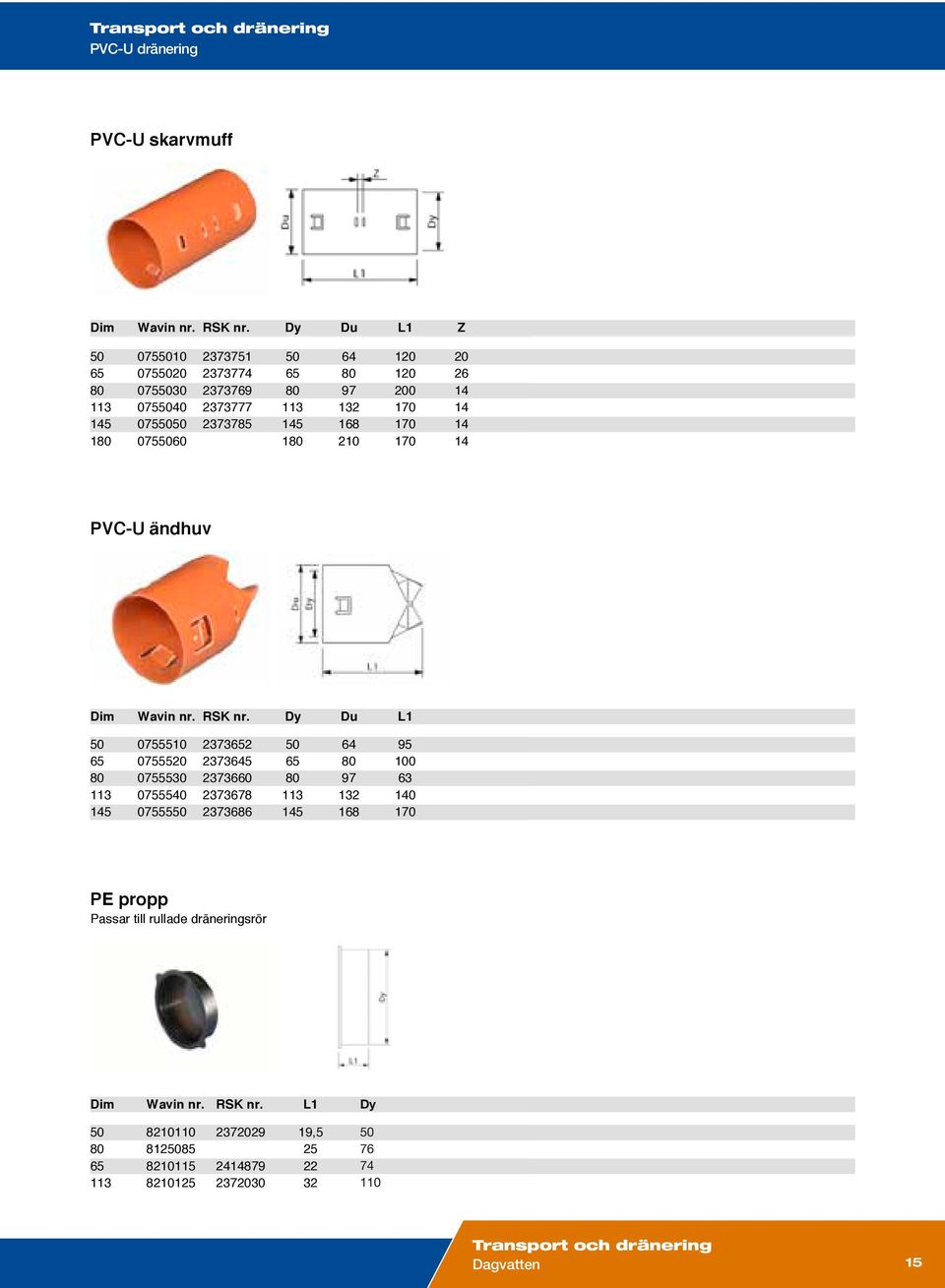

15 Transport dränering och PVC-U dränering PVC-U skarvmuff PVC-U skarvmuff Z PVC-U ändhuv PE propp Passar till rullade dräneringsrör , Dagvatten 15

16 PVC-U dränering PVC-U reduktion 1 1 L2 Z / / / / / 1/ PVC-U sadelgrenrör H Z Z1 / / / / / / / / / / / / / / / 1/ 1/ 1/ 1/ 1/ telefon telefax e-post wavin@wavin.se

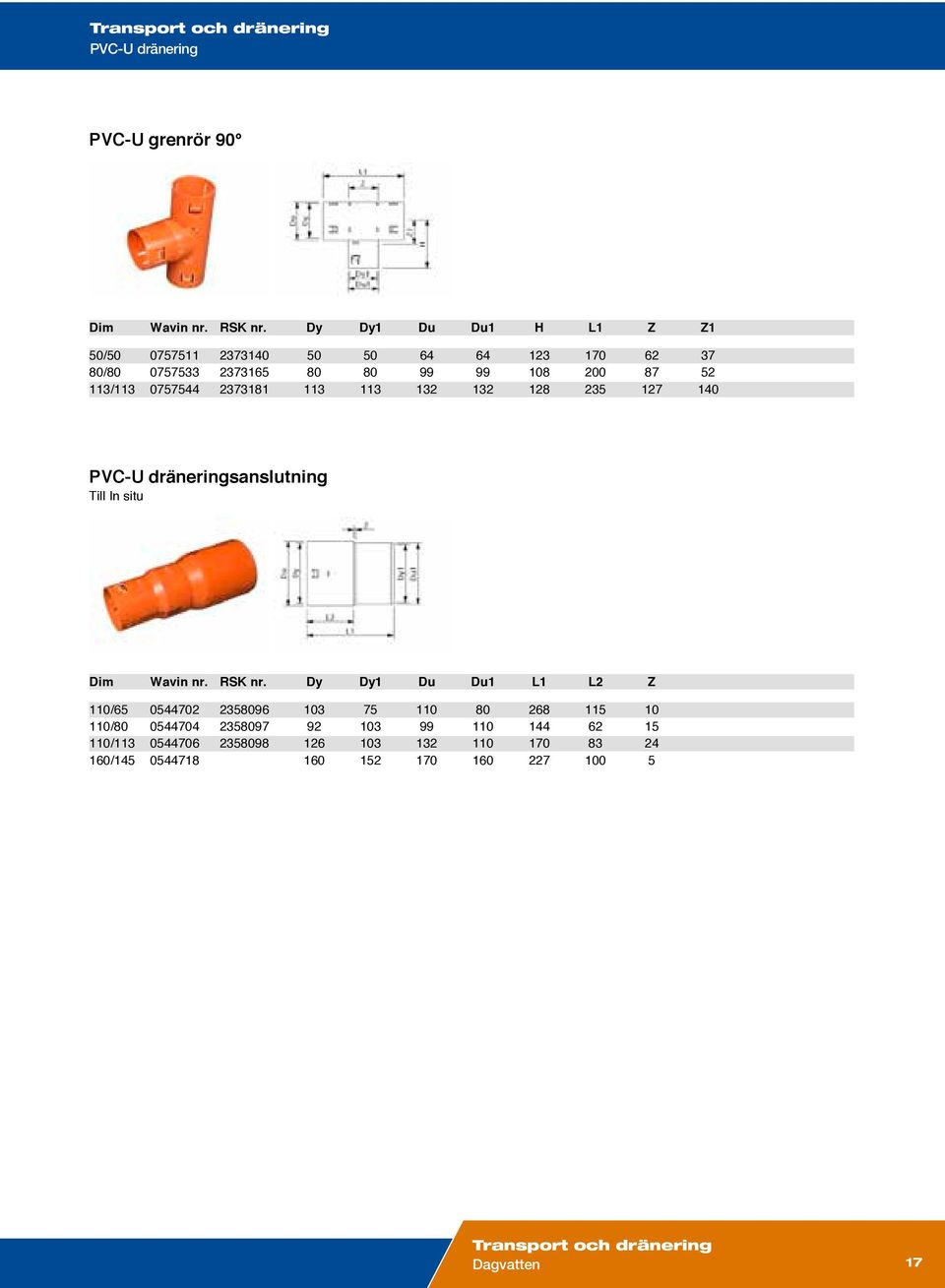

17 PVC-U dränering PVC-U grenrör H Z Z1 / / / PVC-U dräneringsanslutning Till In situ 1 1 L2 Z / / / / Dagvatten 17

18 PE/PP dubbelväggig dränering PE dubbelväggigt dräneringsrör Svart fullslitsade, SN 5,6 Di L PP dubbelväggigt dräneringsrör Svart fullslitsade, SN 5,6 Di L L PP reduktion Till dubbelväggigt dräneringsrör 18 1 / telefon telefax e-post wavin@wavin.se

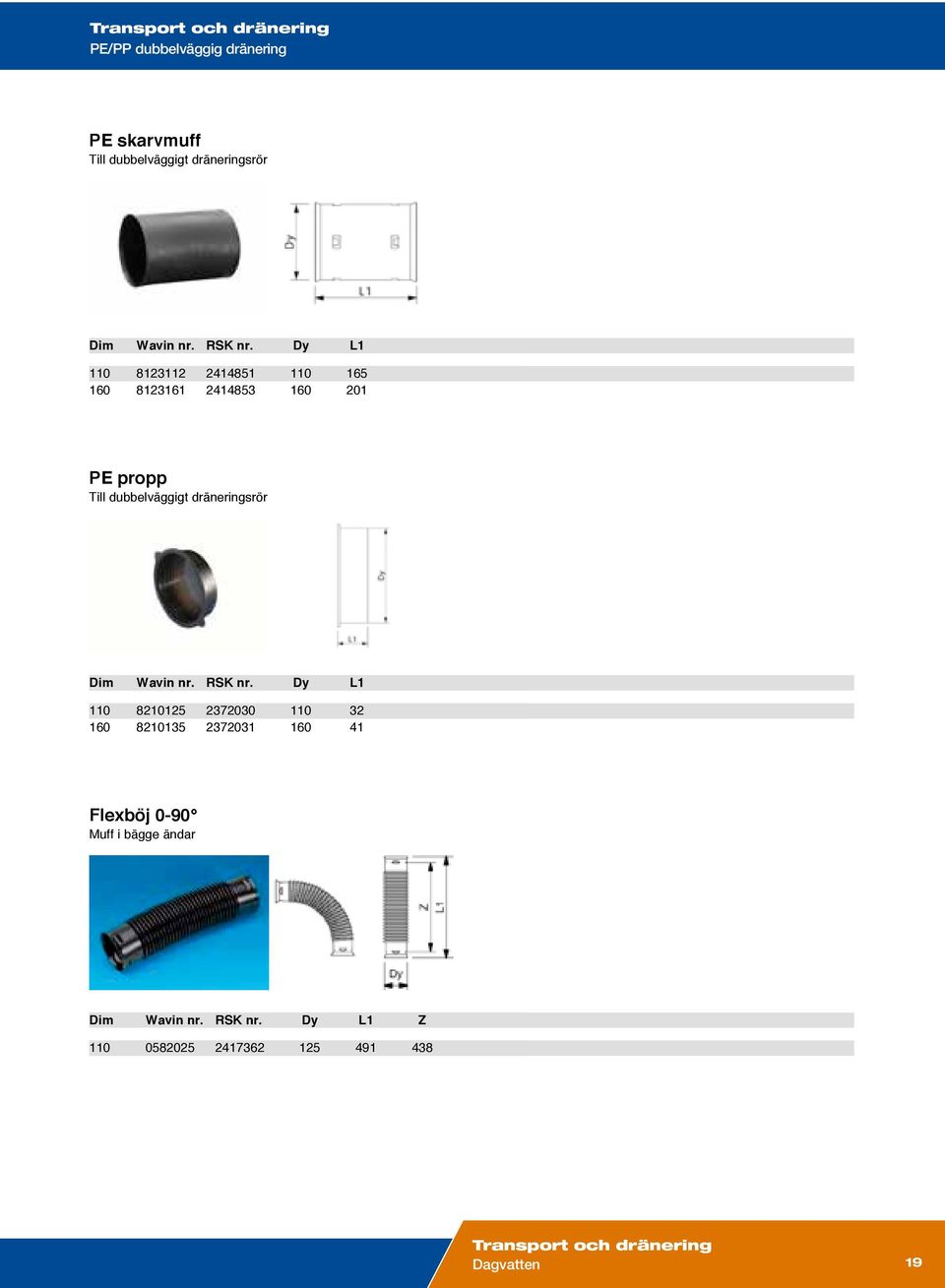

19 PE/PP dubbelväggig dränering PE skarvmuff Till dubbelväggigt dräneringsrör PE propp Till dubbelväggigt dräneringsrör Flexböj 0-90 Muff i bägge ändar Z Dagvatten 19

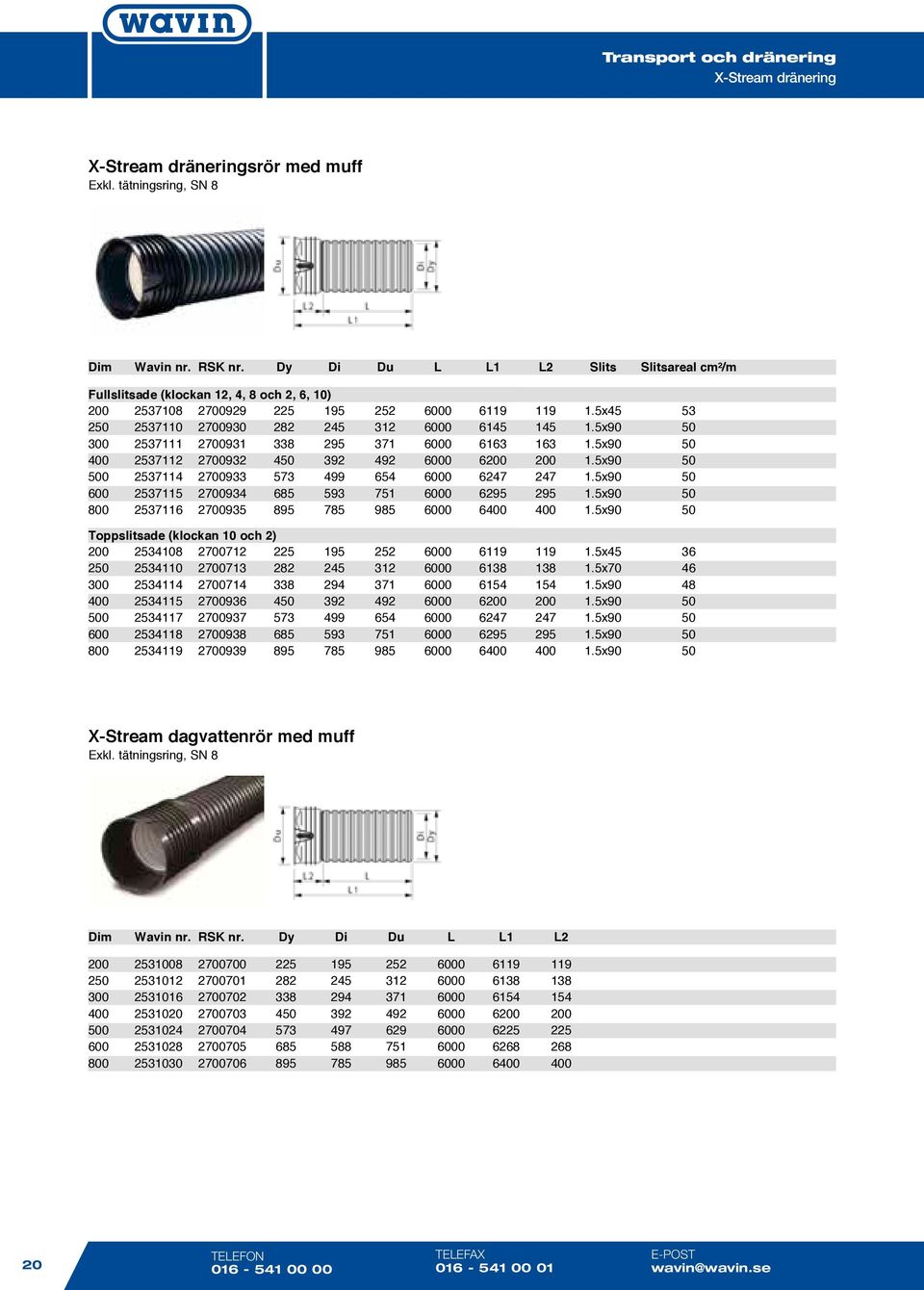

20 X-Stream dränering X-Stream dräneringsrör med muff Exkl. tätningsring, SN 8 Di L L2 Slits Slitsareal cm²/m Fullslitsade (klockan 12, 4, 8 och 2, 6, 10) x45 1.5x90 1.5x90 1.5x90 1.5x90 1.5x90 1.5x90 53 Toppslitsade (klockan 10 och 2) x45 1.5x70 1.5x90 1.5x90 1.5x90 1.5x90 1.5x X-Stream dagvattenrör med muff Exkl. tätningsring, SN 8 20 Di L L telefon telefax e-post wavin@wavin.se

21 X-Stream dränering X-Stream böj 15 Exkl. tätningsring L2 Z1 Z X-Stream böj 30 Exkl. tätningsring L2 Z1 Z Dagvatten 21

22 X-Stream dränering X-Stream böj 45 Exkl. tätningsring L2 Z1 Z X-Stream böj 88,5 Exkl. tätningsring 22 L2 Z1 Z telefon telefax e-post wavin@wavin.se

23 X-Stream dränering X-Stream grenrör 45 Exkl. tätningsring 1 1 L2 Z1 Z2 Z3 / 2/2 300/ /400 0/0 600/600 0/ X-Stream grenrör 45 Avgrening för släta rör, exkl. tätningsring 1 1 L2 Z1 Z2 Z3 300/ 400/ 0/ 600/ Dagvatten 23

24 X-Stream dränering X-Stream reduktion excentrisk, exkl. tätningsring 1 2/ 300/ 300/2 400/ 400/2 400/300 0/ 0/2 0/300 0/ /2 600/ / /0 0/ X-Stream ändhuv Exkl. tätningsring telefon telefax e-post wavin@wavin.se

25 X-Stream dränering X-Stream dubbelmuff Exkl. tätningsring L X-Stream skjutmuff Exkl. tätningsring Dagvatten 25

26 X-Stream dränering X-Stream övergång Till släta rör, exkl. tätningsring 1 / 2/2 300/ /400 0/0 600/ X-Stream tätningsring telefon telefax e-post wavin@wavin.se

27 Dagvattenbrunnar med tillbehör PVC-U gårdsbrunn (dräneringsbrunn) med vattenlås 315 mm korrugerat ståndarrör 315 mm Sandfång F1 F2 H1 H2 H3 H4 H PVC-U gårdsbrunn (dräneringsbrunn) utan vattenlås Sandfång H1 H2 H PVC-U dagvattenbrunn med vattenlås 315 mm korrugerat ståndarrör 315 mm Sandfång F1 F2 H1 H2 H Dagvatten 27

28 Dagvattenbrunnar med tillbehör PVC-U dagvattenbrunn utan vattenlås 315 mm korrugerat ståndarrör 315 mm Sandfång H1 H PP Kantbrunn 315 mm korrugerat ståndarrör med förborrade hål H Korrugerat ståndarrör 315 mm 28 H telefon telefax e-post wavin@wavin.se

29 Dagvattenbrunnar med tillbehör In situ Inkl. tätningsring och PVC-U muff. Anslutning på plats. Standard Oljebeständig e L2 Z1 Z ,2 5, Hålsåg för In situ Vattenlås Dagvatten 29

30 Betäckningar och lock Botten för 315 mm korrugerat ståndarrör Inkl. tätningsring H Teleskoprör för 315 mm korrugerat ståndarrör. H1 Inkl. tätningsring Exkl. tätningsring Teleskop-/betäckningsring För korrugerat ståndarrör telefon telefax e-post wavin@wavin.se

31 Betäckningar och lock Tätningsring för 315 mm korrugerat ståndarrör För in- och utvändigt montage Standard Oljebeständig PP plastlock med handtag Inkl. tätningsring H PP plastlock Till 315 mm korrugerat ståndarrör, belastning 1,5 ton.. Di H1 H Dagvatten 31

32 Betäckningar och lock Flytande gatubetäckning segjärn m. tätt lock Belastning 40 ton. Monteras tillsammans med teleskoprör. Di H1 H Kupolsil med teleskoprör Segjärn, inkl. tätningsring H1 H Flytande gatubetäckning segjärn m. gallerlock Belastning 40 ton. Monteras tillsammans med teleskoprör 32. Di H1 H telefon telefax e-post wavin@wavin.se

33 Betäckningar och lock Flytande gallerbetäckning segjärn Belastning 40 ton. Monteras tillsammans med teleskoprör. L3 L4 H1 H Dagvatten 33

34 34 telefon telefax e-post

35 Dagvatten 35

36 Wavin Överlägsen under ytan Wavins produkter arbetar i det fördolda bakom väggar och under golv, gator, parkerings platser och åkrar. Vi skapar modern komfort i vardagen en komfort vi människor anser vara en självklarhet, men som bara kan skapas med hjälp av innovativa, solida och säkra rörsystem. Wavin utvecklar och tillverkar miljöriktiga lösningar och anser att kunskap samt utveckling inte kommer till sin rätt förrän miljön inkluderas. Detta kommer till uttryck i våra system som är både säkra och miljövänliga att tillverka, installera, använda och underhålla. Wavin vill alltid ligga steget före våra kunders önskemål och behov inte bara när det gäller produkter och system. Vi anser att kvalité inte bara handlar om att leverera en produkt som uppfyller kundens önskemål och krav på dess funktion, utan det handlar i lika hög grad om att ge kunden bra rådgivning och rätt logistiklösning. Wavin ingår i Mexichem koncernen som är världens största plast rörsproducent. I Europa finns Wavin representerat i 25 länder med ett omfattande produktprogram och inte minst ingående kunskaper om användningen av dessa produkter. Vi uppmanar våra kunder att utnyttja dessa kunskaper och resurser som står till ert förfogande! Solutions for Essentials Kjulamon Eskilstuna Tel: +46 (0) Fax: +46 (0) E-post: wavin@wavin.se Solutions for Essentials
