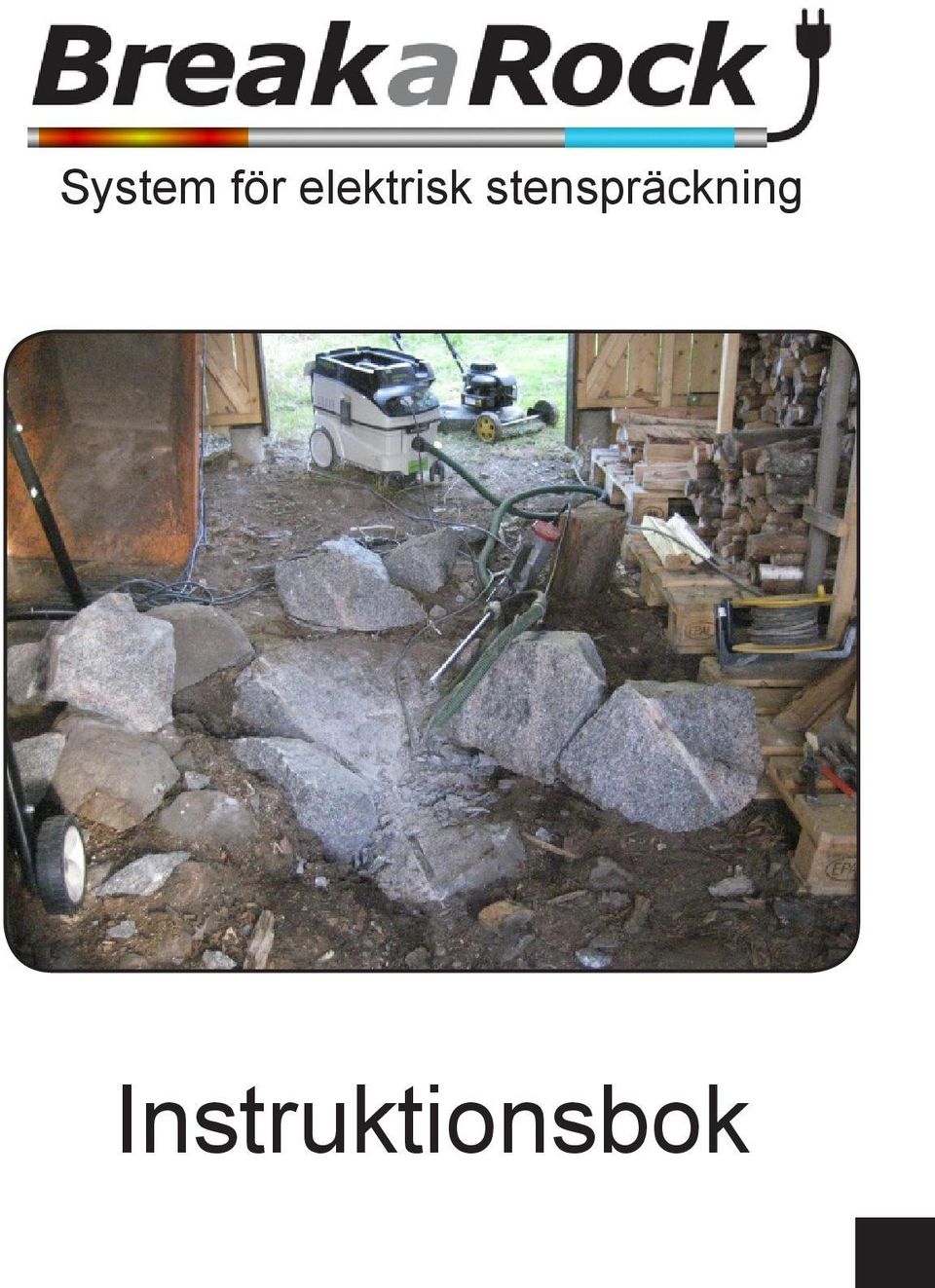

1 System för elektrisk stenspräckning Instruktionsbok

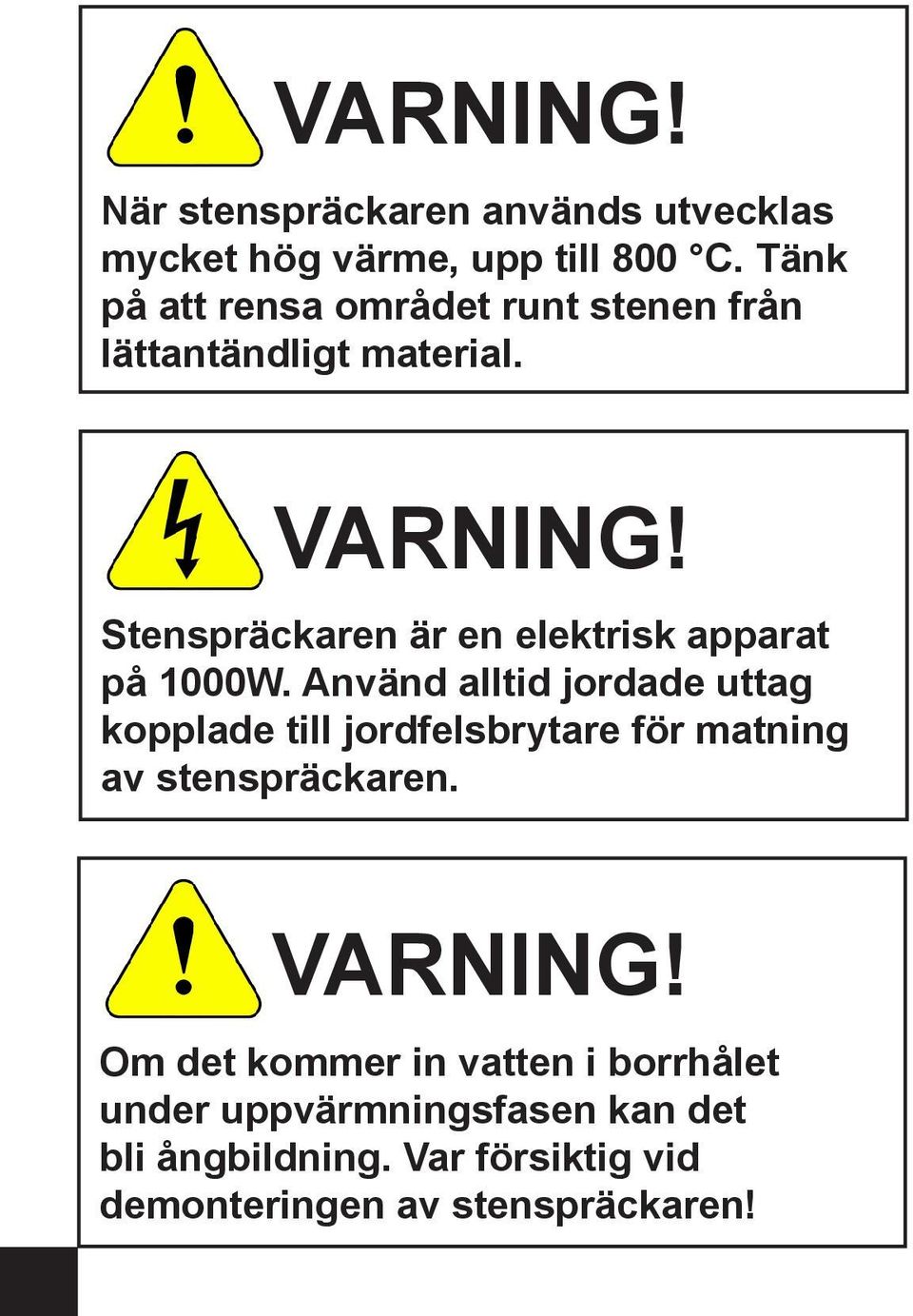

2 VARNING! När stenspräckaren används utvecklas mycket hög värme, upp till 800 C. Tänk på att rensa området runt stenen från lättantändligt material. VARNING! Stenspräckaren är en elektrisk apparat på 1000W. Använd alltid jordade uttag kopplade till jordfelsbrytare för matning av stenspräckaren. VARNING! Om det kommer in vatten i borrhålet under uppvärmningsfasen kan det bli ångbildning. Var försiktig vid demonteringen av stenspräckaren!

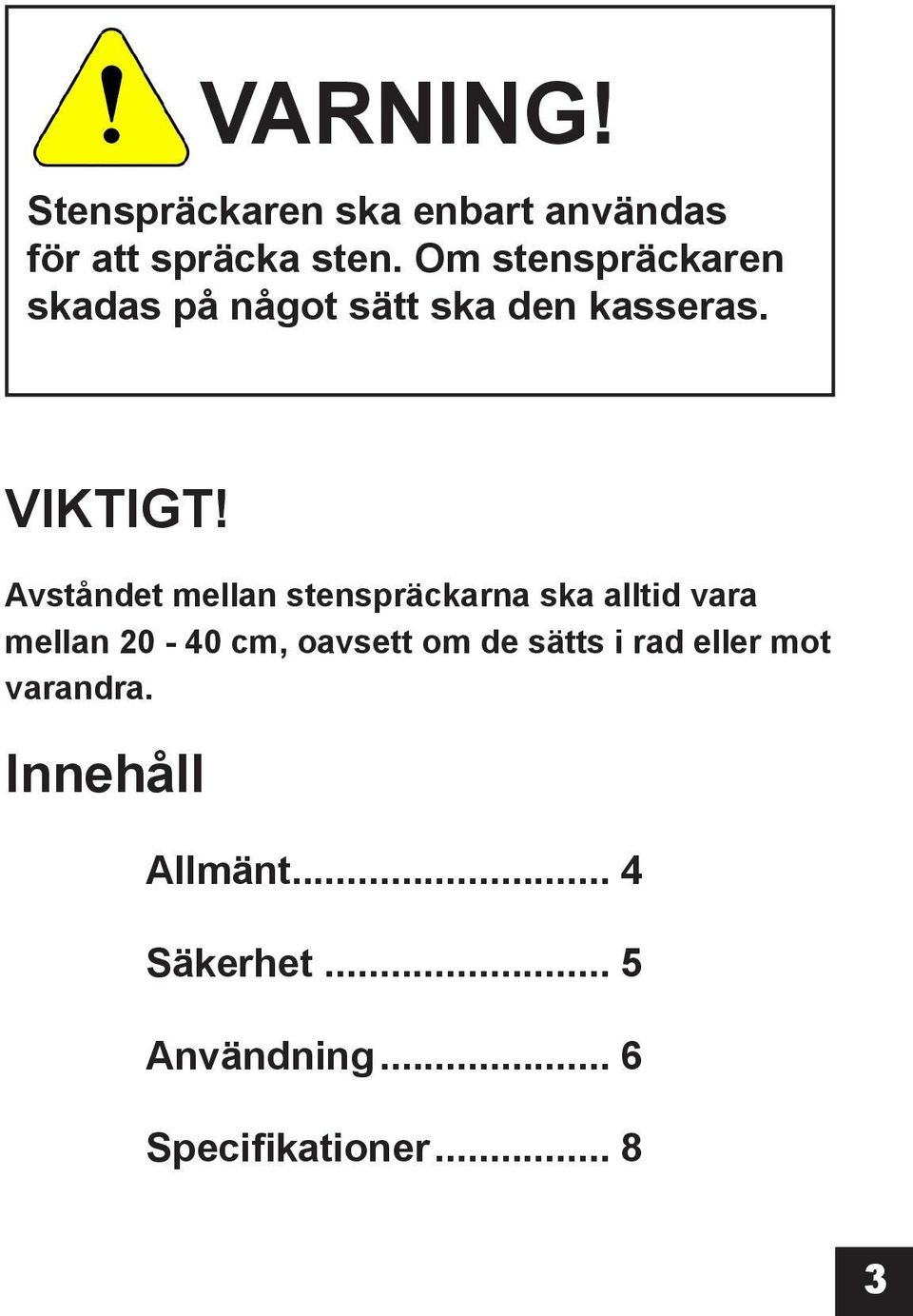

3 VARNING! Stenspräckaren ska enbart användas för att spräcka sten. Om stenspräckaren skadas på något sätt ska den kasseras. VIKTIGT! Avståndet mellan stenspräckarna ska alltid vara mellan cm, oavsett om de sätts i rad eller mot varandra. Innehåll Allmänt... 4 Säkerhet... 5 Användning... 6 Specifikationer

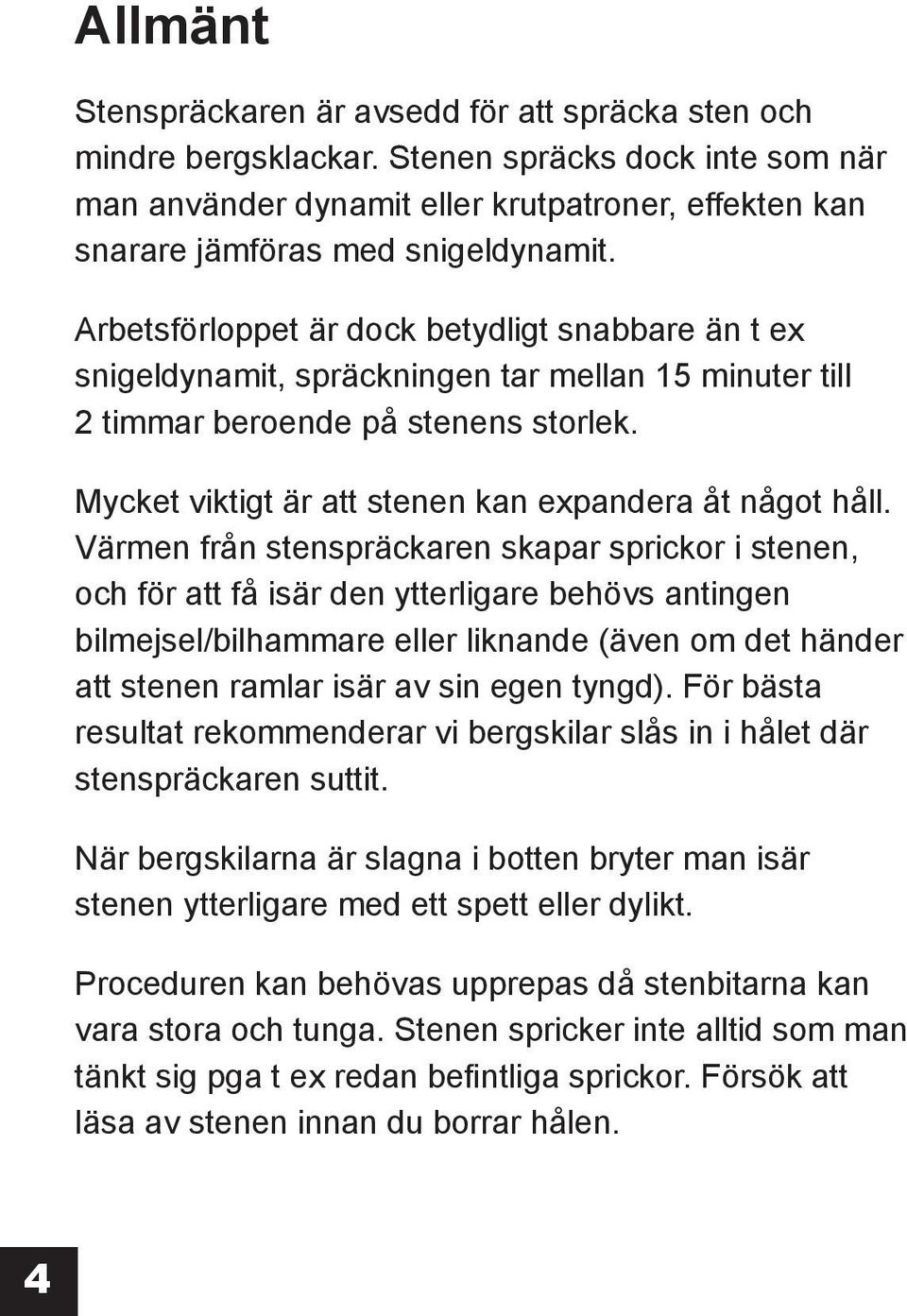

4 Allmänt Stenspräckaren är avsedd för att spräcka sten och mindre bergsklackar. Stenen spräcks dock inte som när man använder dynamit eller krutpatroner, effekten kan snarare jämföras med snigeldynamit. Arbetsförloppet är dock betydligt snabbare än t ex snigeldynamit, spräckningen tar mellan 15 minuter till 2 timmar beroende på stenens storlek. Mycket viktigt är att stenen kan expandera åt något håll. Värmen från stenspräckaren skapar sprickor i stenen, och för att få isär den ytterligare behövs antingen bilmejsel/bilhammare eller liknande (även om det händer att stenen ramlar isär av sin egen tyngd). För bästa resultat rekommenderar vi bergskilar slås in i hålet där stenspräckaren suttit. När bergskilarna är slagna i botten bryter man isär stenen ytterligare med ett spett eller dylikt. Proceduren kan behövas upprepas då stenbitarna kan vara stora och tunga. Stenen spricker inte alltid som man tänkt sig pga t ex redan befintliga sprickor. Försök att läsa av stenen innan du borrar hålen. 4

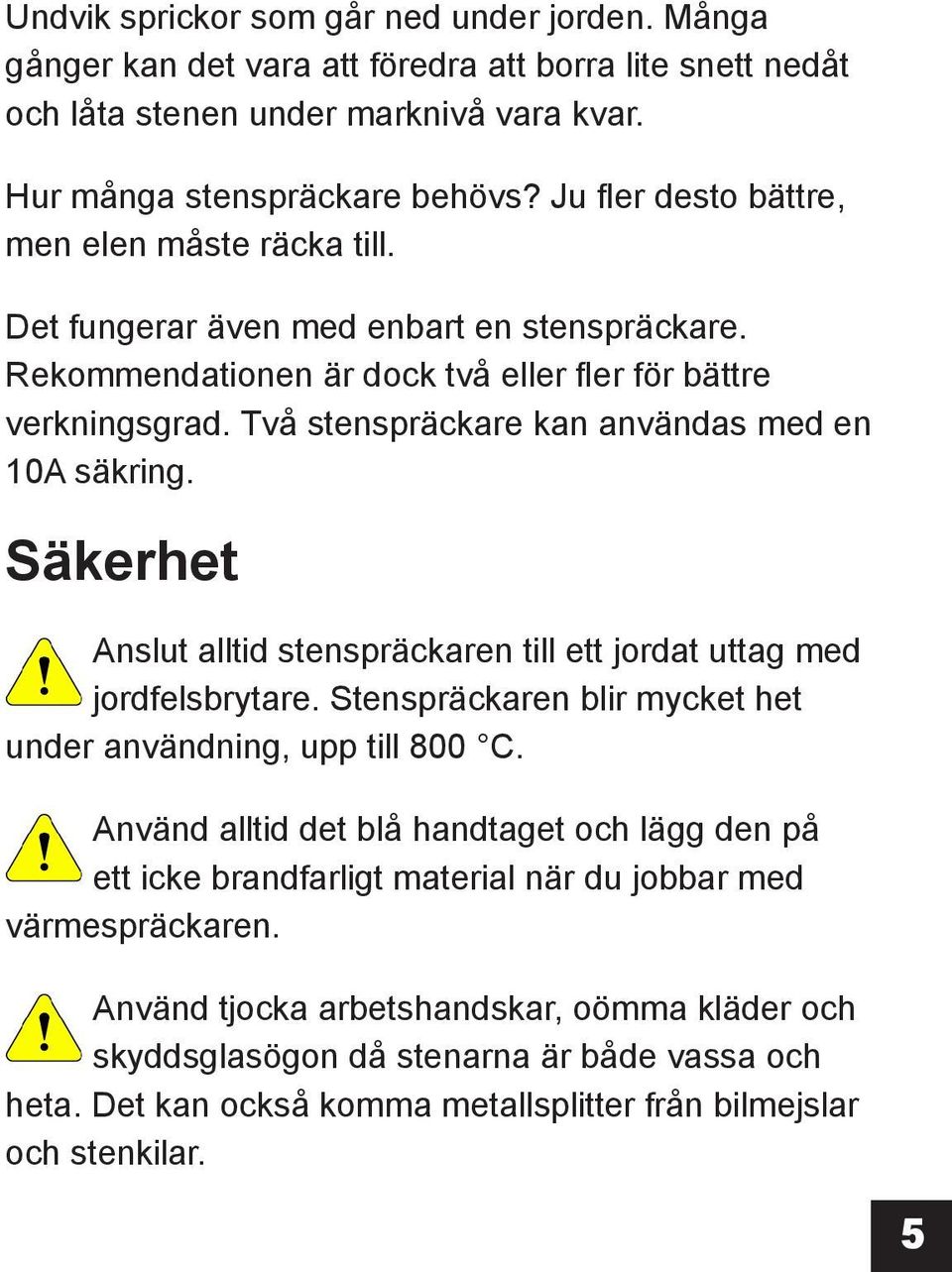

5 Undvik sprickor som går ned under jorden. Många gånger kan det vara att föredra att borra lite snett nedåt och låta stenen under marknivå vara kvar. Hur många stenspräckare behövs? Ju fler desto bättre, men elen måste räcka till. Det fungerar även med enbart en stenspräckare. Rekommendationen är dock två eller fler för bättre verkningsgrad. Två stenspräckare kan användas med en 10A säkring. Säkerhet Anslut alltid stenspräckaren till ett jordat uttag med jordfelsbrytare. Stenspräckaren blir mycket het under användning, upp till 800 C. Använd alltid det blå handtaget och lägg den på ett icke brandfarligt material när du jobbar med värmespräckaren. Använd tjocka arbetshandskar, oömma kläder och skyddsglasögon då stenarna är både vassa och heta. Det kan också komma metallsplitter från bilmejslar och stenkilar. 5

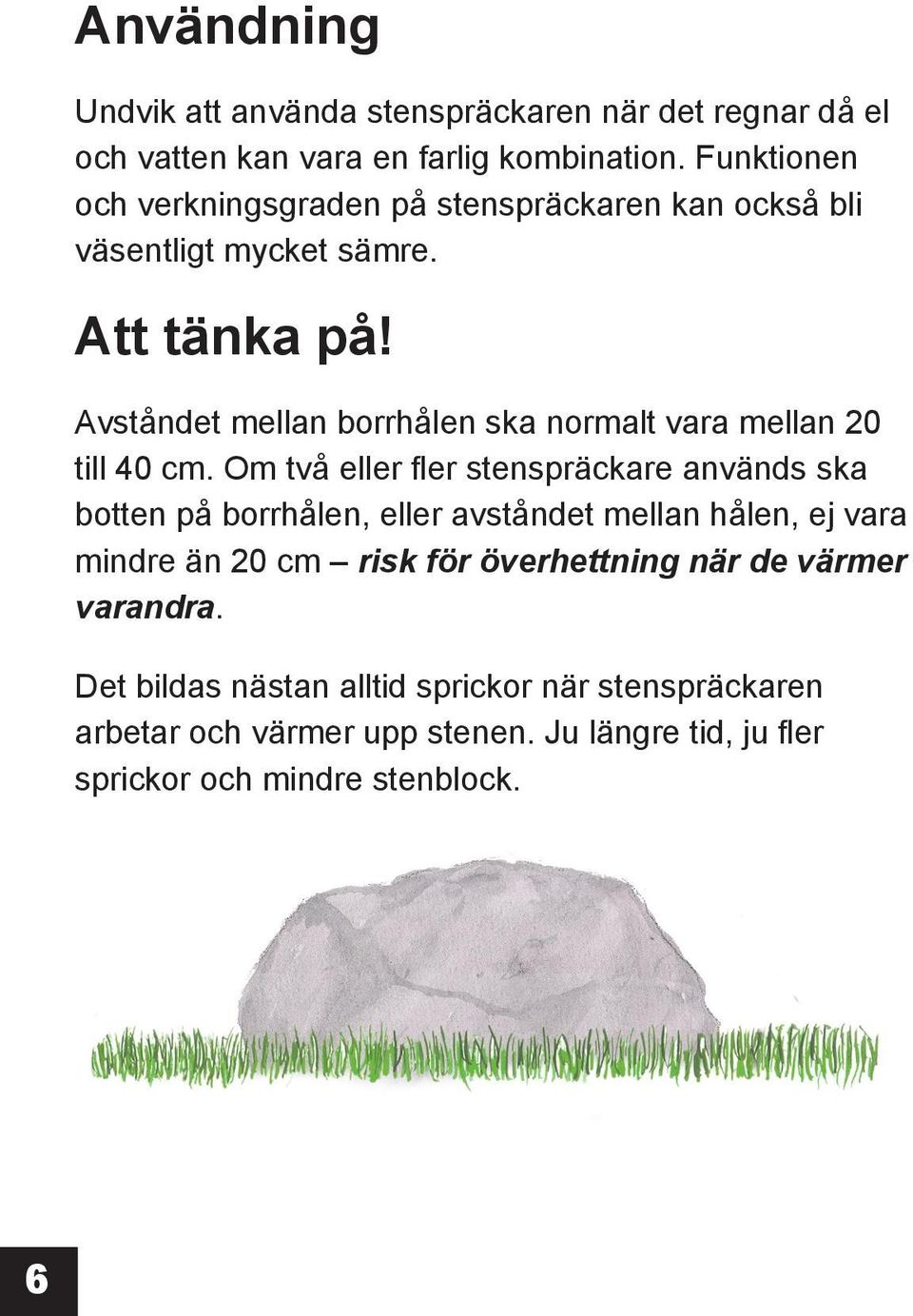

6 Användning Undvik att använda stenspräckaren när det regnar då el och vatten kan vara en farlig kombination. Funktionen och verkningsgraden på stenspräckaren kan också bli väsentligt mycket sämre. Att tänka på! Avståndet mellan borrhålen ska normalt vara mellan 20 till 40 cm. Om två eller fler stenspräckare används ska botten på borrhålen, eller avståndet mellan hålen, ej vara mindre än 20 cm risk för överhettning när de värmer varandra. Det bildas nästan alltid sprickor när stenspräckaren arbetar och värmer upp stenen. Ju längre tid, ju fler sprickor och mindre stenblock. 6

7 Spräckning Frilägg runt stenen för att hitta bästa plats för borrhålen. Stenen mindre än 60 cm > 20 cm Stenen större än 60 cm Borra så många hål som behövs. Hålens botten, eller avståndet mellan hålen i sida, får inte vara mindre än 20 cm. Försök att inte borra igenom stenen stenspräckaren ska vila i stenen. Montera en stenspräckare i respektive hål se noga till att hålet är rengjort. Anslut till den jordade strömkällan. Vänta minuter beroende på stenstorlek. Ta ut respektive stenspräckare och lägg undan på säker plats avseende brandfara. Slå kilar i hålen så spricker stenen. Tips! Slå i kilarna vinkelrätt mot sprickan. 7

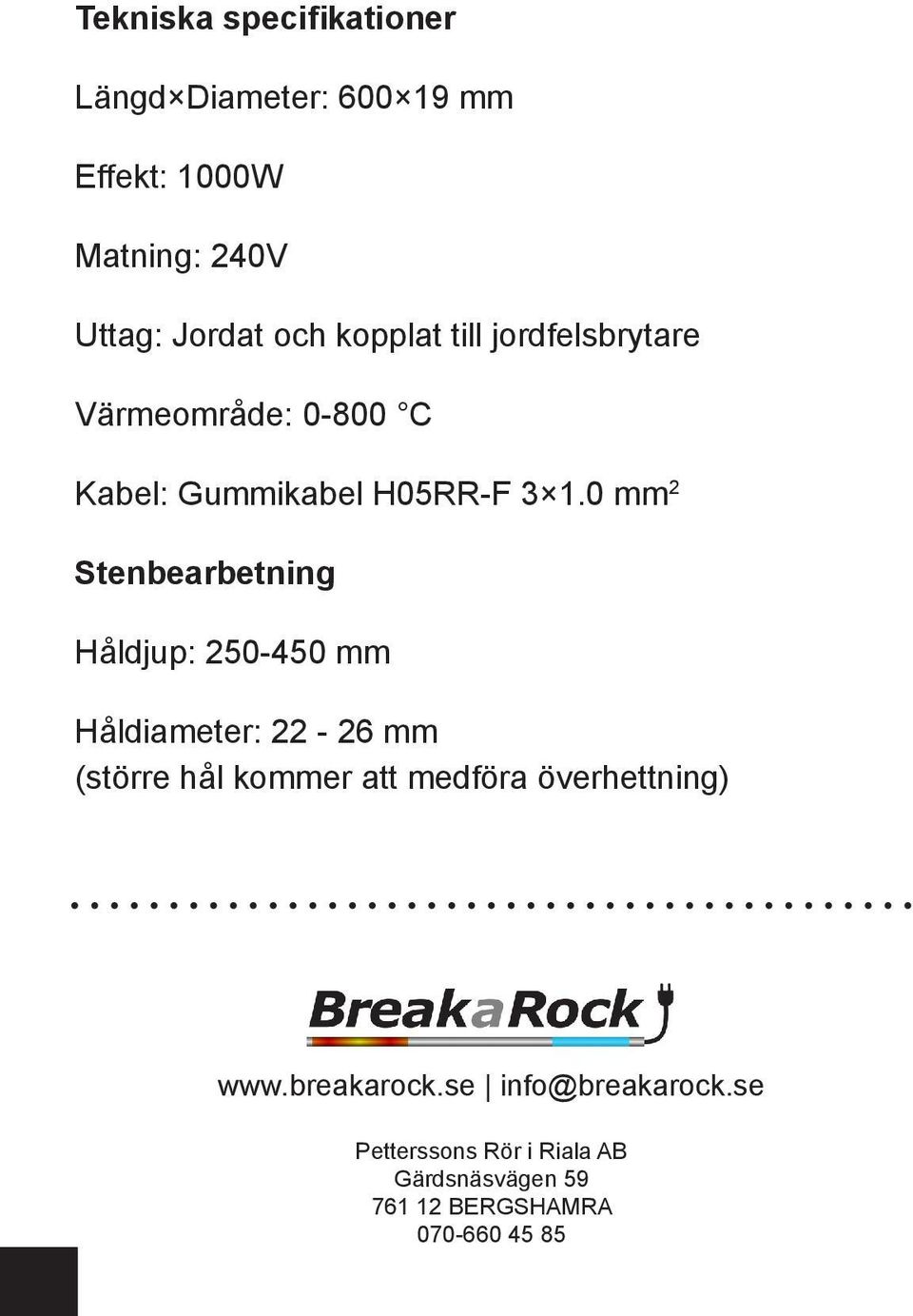

8 Tekniska specifikationer Längd Diameter: mm Effekt: 1000W Matning: 240V Uttag: Jordat och kopplat till jordfelsbrytare Värmeområde: C Kabel: Gummikabel H05RR-F mm 2 Stenbearbetning Håldjup: mm Håldiameter: mm (större hål kommer att medföra överhettning) info@breakarock.se Petterssons Rör i Riala AB Gärdsnäsvägen BERGSHAMRA
