1 Takmonterade värmefläktar för värme

2 Takmonterade värmefläktar för värme takmonterade fläktar används för uppvärmning av entréer, lager, industrilokaler, verkstäder, sporthallar, garage och butiker. Den låga bygghöjden gör att även kan byggas in i undertak. Fläktarna är för 230V~ vilket gör installationen mycket enkel. Fläktarna har en låg ljudnivå och en säker drift. Tre storlekar och två modeller Finns med inbyggd styrutrustning för givarreglering eller för extern V:s styrsignal Frontplåt med gångjärn gör batteriinsats och fläkt lättåtkomliga för inspektion och rengöring Monteras i tak - sparar väggyta Låg bygghöjd - kan byggas in i undertak Enkel 230V~ installation Två fläkthastigheter som standard Utförande Höljet tillverkas i galvaniserad vitlackerad stålplåt. Vattenbatteriet har rör av koppar och lameller av aluminium. Kullagrad fläkt med termoskydd ger låg ljudnivå och säker drift. Frontplåten har gångjärn vilket gör den lätt att öppna för rengöring och inspektion av batteriinsatsen och fläkt. finns i två modeller -a och -s. Kapacitet På sidorna 8 och 9 ges exempel på kapacitet för respektive storlek. Du kan också göra dina egna beräkningar via vårt webbaserade beräkningsprogram VEAB Select ( eller kontakta våra säljare för hjälp. Montage Monteras direkt mot tak eller i takpendlar. Styrning Inbyggd styrutrustning -a Värmefläkt med inbyggd styrutrustning för extern givare och börvärdesinställning. Kan även styras av en extern V:s styrsignal. Se sidan 4 och 5. Extern styrutrustning -s Värmefläkt för extern styrutrustning. Har två fläkthastigheter. Se sidan 6 och 7. Godkännande Värmefläktarna är tillverkade i enlighet med: LVD-direktiv: EN och EN EMC-direktiv: EN och EN EMF-direktiv: EN Sid 2 Kap 18

Tre storlekar och två modeller Finns med inbyggd styrutrustning för givarreglering eller för extern 0.

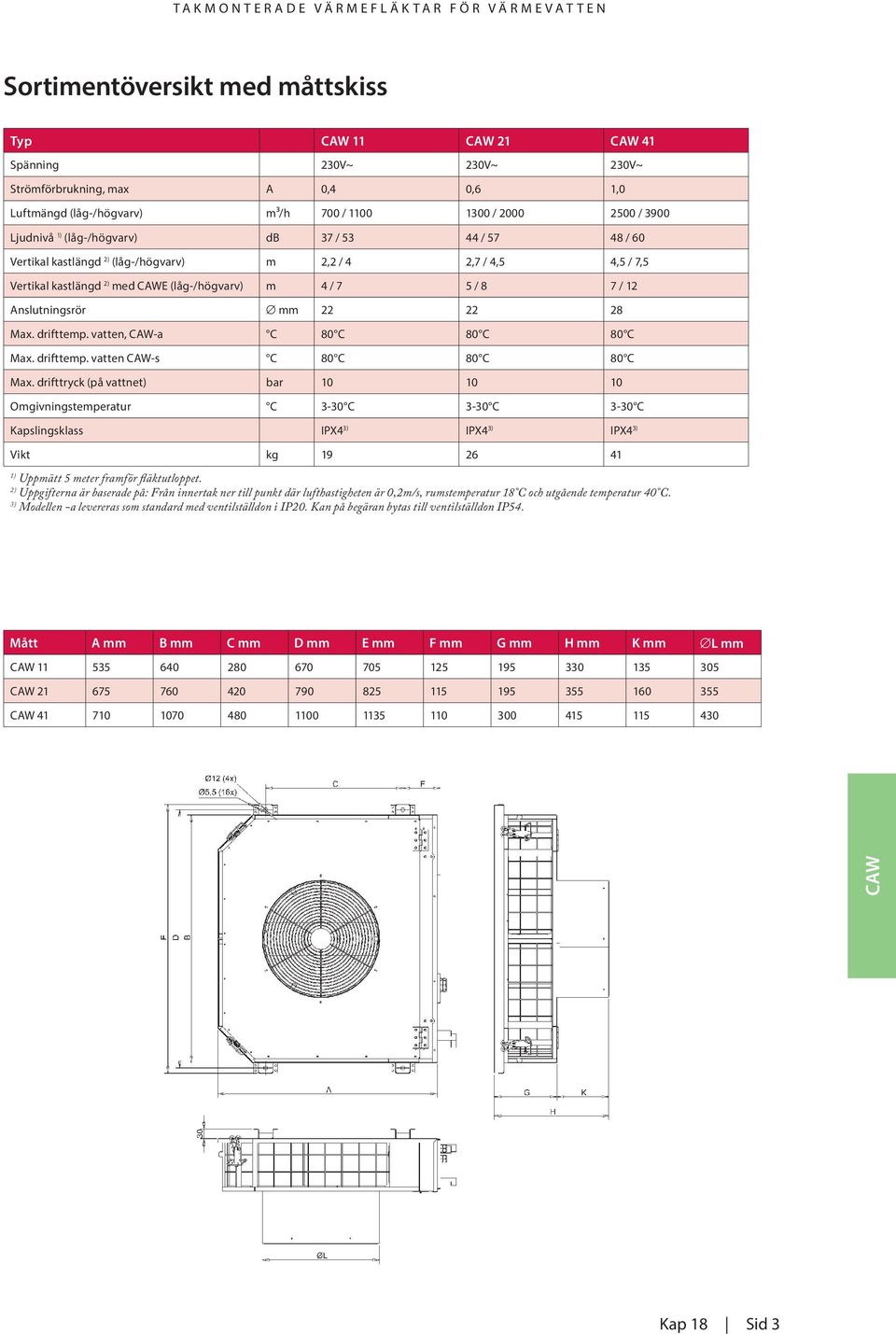

3 Sortimentöversikt med måttskiss Typ Spänning 230V~ 230V~ 230V~ Strömförbrukning, max A 0,4 0,6 1,0 Luftmängd (låg-/högvarv) m³/h 700 / / / 3900 Ljudnivå 1) (låg-/högvarv) db 37 / / / 60 Vertikal kastlängd 2) (låg-/högvarv) m 2,2 / 4 2,7 / 4,5 4,5 / 7,5 Vertikal kastlängd 2) med E (låg-/högvarv) m 4 / 7 5 / 8 7 / 12 Anslutningsrör mm Max. drifttemp., -a C 80 C 80 C 80 C Max. drifttemp. -s C 80 C 80 C 80 C Max. drifttryck (på vattnet) bar Omgivningstemperatur C 3-30 C 3-30 C 3-30 C Kapslingsklass IPX4 3) IPX4 3) IPX4 3) Vikt kg ) Uppmätt 5 meter framför fläktutloppet. 2) Uppgifterna är baserade på: Från innertak ner till punkt där lufthastigheten är 0,2m/s, rumstemperatur 18 C och utgående temperatur 40 C. 3) Modellen -a levereras som standard med ventilställdon i IP20. Kan på begäran bytas till ventilställdon IP54. Mått A mm B mm C mm D mm E mm F mm G mm H mm K mm L mm Kap 18 Sid 3

, -a C 80 C 80 C 80 C Max. drifttemp. -s C 80 C 80 C 80 C Max.

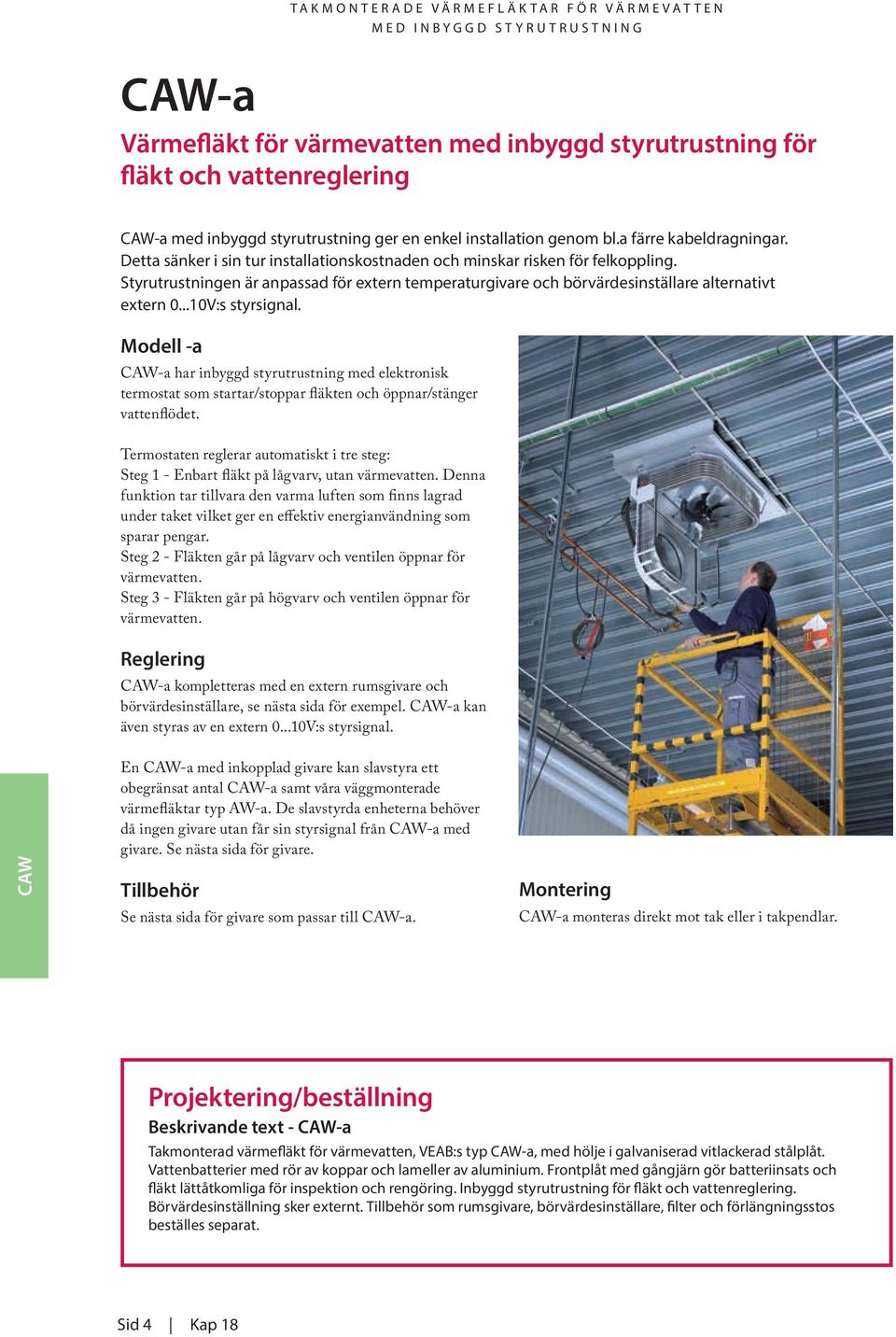

4 MED INBYGGD STYRUTRUSTNING -a Värmefläkt för värme med inbyggd styrutrustning för fläkt och reglering -a med inbyggd styrutrustning ger en enkel installation genom bl.a färre kabeldragningar. Detta sänker i sin tur installationskostnaden och minskar risken för felkoppling. Styrutrustningen är anpassad för extern temperaturgivare och börvärdesinställare alternativt extern V:s styrsignal. Modell -a -a har inbyggd styrutrustning med elektronisk termostat som startar/stoppar fläkten och öppnar/stänger flödet. Termostaten reglerar automatiskt i tre steg: Steg 1 - Enbart fläkt på lågvarv, utan värme. Denna funktion tar tillvara den varma luften som finns lagrad under taket vilket ger en effektiv energianvändning som sparar pengar. Steg 2 - Fläkten går på lågvarv och ventilen öppnar för värme. Steg 3 - Fläkten går på högvarv och ventilen öppnar för värme. Reglering -a kompletteras med en extern rumsgivare och börvärdesinställare, se nästa sida för exempel. -a kan även styras av en extern V:s styrsignal. En -a med inkopplad givare kan slavstyra ett obegränsat antal -a samt våra väggmonterade värmefläktar typ AW-a. De slavstyrda enheterna behöver då ingen givare utan får sin styrsignal från -a med givare. Se nästa sida för givare. Tillbehör Se nästa sida för givare som passar till -a. Montering -a monteras direkt mot tak eller i takpendlar. Projektering/beställning Beskrivande text - -a Takmonterad värmefläkt för värme, VEAB:s typ -a, med hölje i galvaniserad vitlackerad stålplåt. Vattenbatterier med rör av koppar och lameller av aluminium. Frontplåt med gångjärn gör batteriinsats och fläkt lättåtkomliga för inspektion och rengöring. Inbyggd styrutrustning för fläkt och reglering. Börvärdesinställning sker externt. Tillbehör som rumsgivare, börvärdesinställare, filter och förlängningsstos beställes separat. Sid 4 Kap 18

..10V:s styrsignal. Modell -a -a har inbyggd styrutrustning med elektronisk termostat som startar/stoppar fläkten och öppnar/stänger flödet.

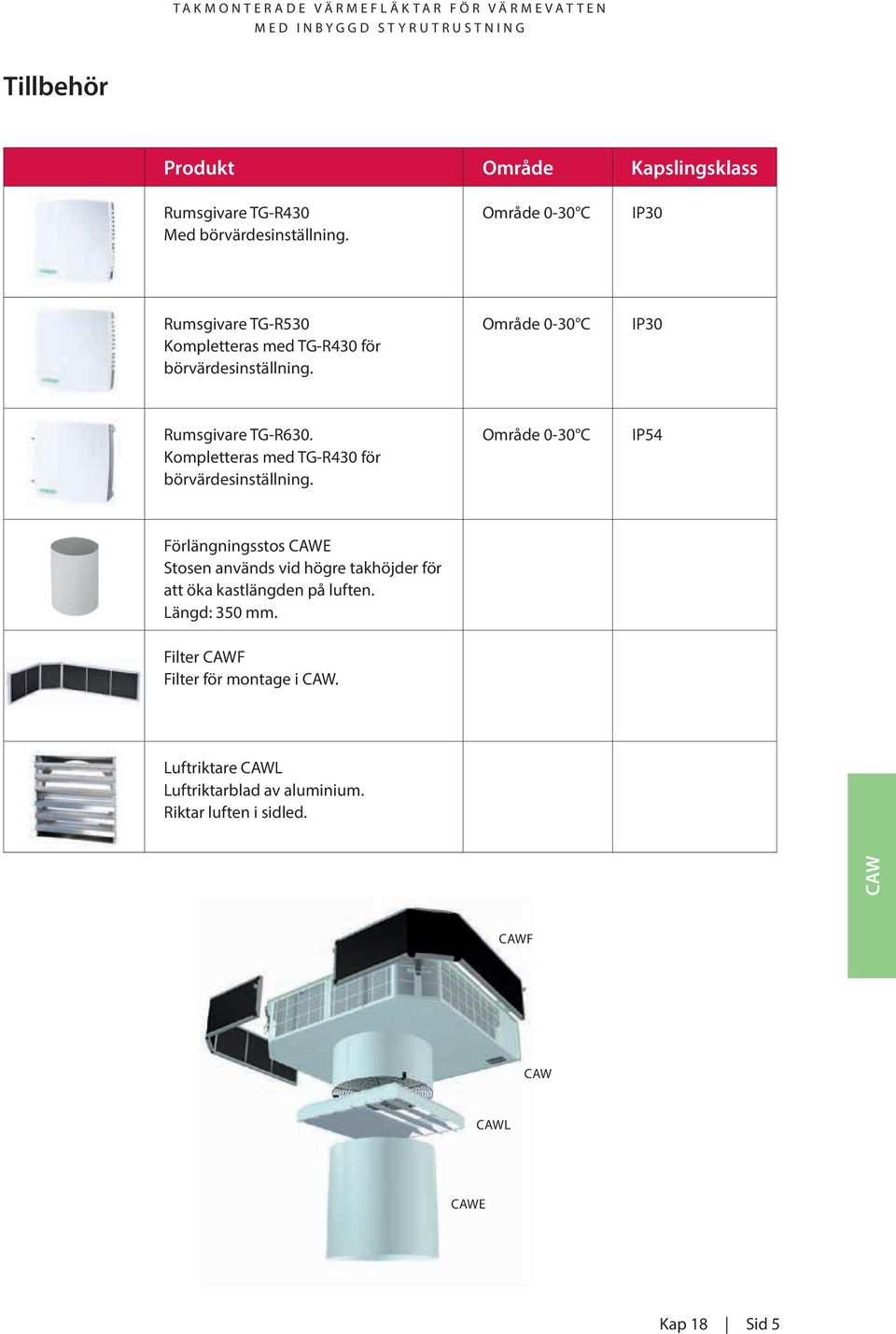

5 MED INBYGGD STYRUTRUSTNING Tillbehör Produkt Område Kapslingsklass Rumsgivare TG-R430 Med börvärdesinställning. Område 0-30 C IP30 Rumsgivare TG-R530 Kompletteras med TG-R430 för börvärdesinställning. Område 0-30 C IP30 Rumsgivare TG-R630. Kompletteras med TG-R430 för börvärdesinställning. Område 0-30 C IP54 Förlängningsstos E Stosen används vid högre takhöjder för att öka kastlängden på luften. Längd: 350 mm. Filter F Filter för montage i. Luftriktare L Luftriktarblad av aluminium. Riktar luften i sidled. F L E Kap 18 Sid 5

Kompletteras med TG-R430 för börvärdesinställning.

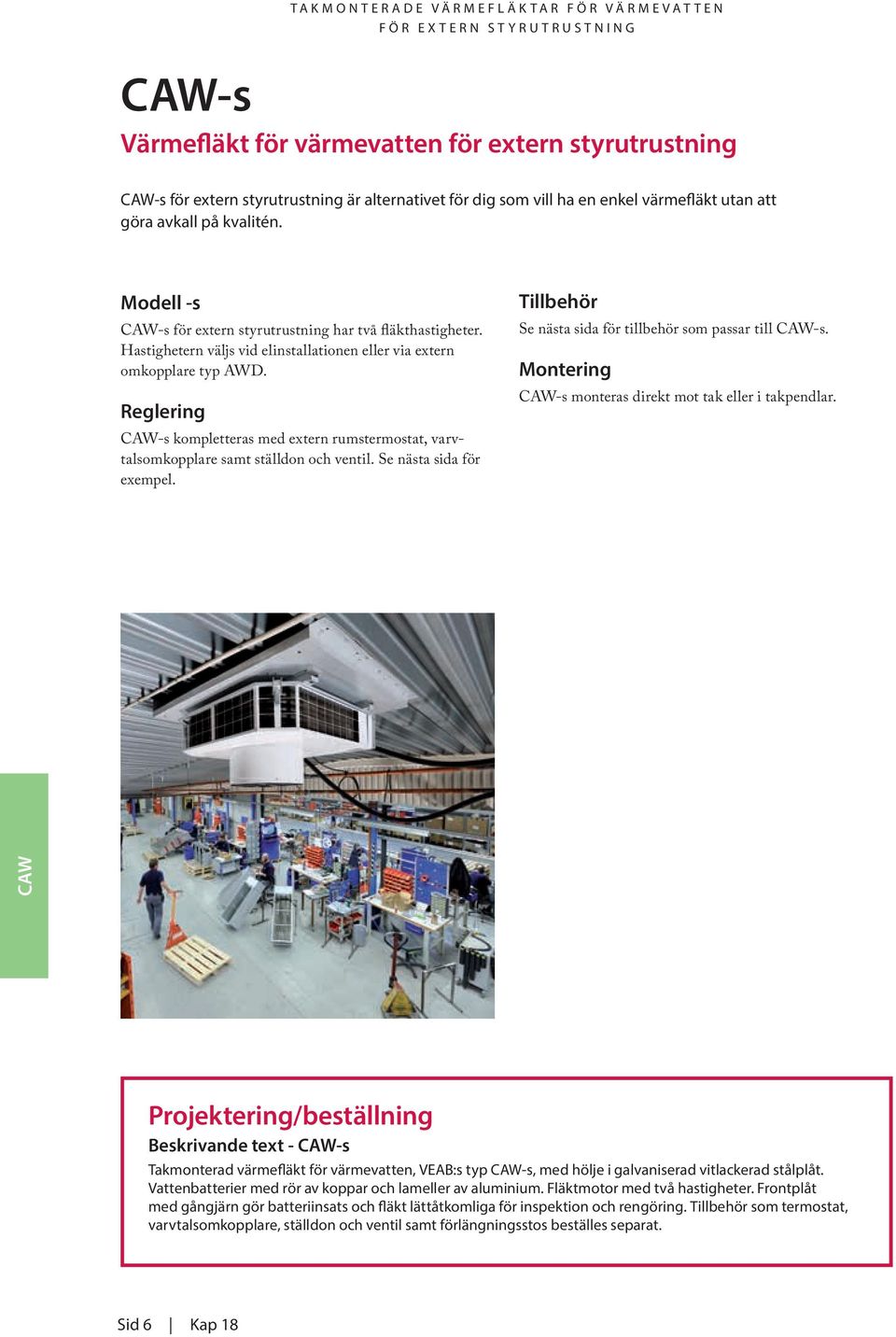

6 FÖR EXTERN STYRUTRUSTNING -s Värmefläkt för värme för extern styrutrustning -s för extern styrutrustning är alternativet för dig som vill ha en enkel värmefläkt utan att göra avkall på kvalitén. Modell -s -s för extern styrutrustning har två fläkthastigheter. Hastighetern väljs vid elinstallationen eller via extern omkopplare typ AWD. Reglering -s kompletteras med extern rumstermostat, varvtalsomkopplare samt ställdon och ventil. Se nästa sida för exempel. Tillbehör Se nästa sida för tillbehör som passar till -s. Montering -s monteras direkt mot tak eller i takpendlar. Projektering/beställning Beskrivande text - -s Takmonterad värmefläkt för värme, VEAB:s typ -s, med hölje i galvaniserad vitlackerad stålplåt. Vattenbatterier med rör av koppar och lameller av aluminium. Fläktmotor med två hastigheter. Frontplåt med gångjärn gör batteriinsats och fläkt lättåtkomliga för inspektion och rengöring. Tillbehör som termostat, varvtalsomkopplare, ställdon och ventil samt förlängningsstos beställes separat. Sid 6 Kap 18

Reglering -s kompletteras med extern rumstermostat, varvtalsomkopplare samt ställdon och ventil. Se nästa sida för exempel. Tillbehör Se nästa sida för tillbehör som passar till -s.

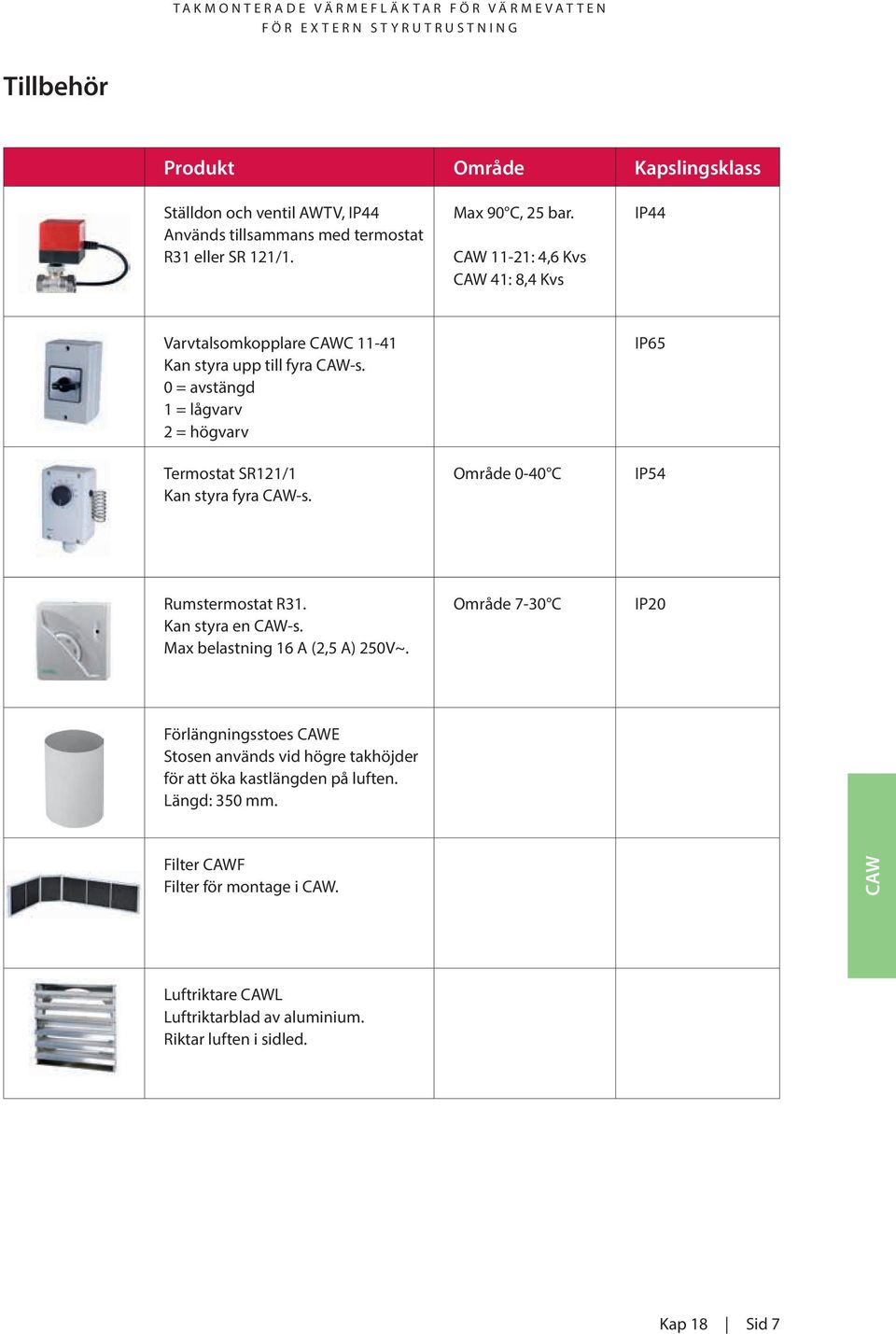

7 FÖR EXTERN STYRUTRUSTNING Tillbehör Produkt Område Kapslingsklass Ställdon och ventil AWTV, IP44 Används tillsammans med termostat R31 eller SR 121/1. Max 90 C, 25 bar : 4,6 Kvs 41: 8,4 Kvs IP44 Varvtalsomkopplare C Kan styra upp till fyra -s. 0 = avstängd 1 = lågvarv 2 = högvarv Termostat SR121/1 Kan styra fyra -s. Område 0-40 C IP65 IP54 Rumstermostat R31. Kan styra en -s. Max belastning 16 A (2,5 A) 250V~. Område 7-30 C IP20 Förlängningsstoes E Stosen används vid högre takhöjder för att öka kastlängden på luften. Längd: 350 mm. Filter F Filter för montage i. Luftriktare L Luftriktarblad av aluminium. Riktar luften i sidled. Kap 18 Sid 7

0 = avstängd 1 = lågvarv 2 = högvarv Termostat SR121/1 Kan styra fyra -s. Område 0-40 C IP65 IP54 Rumstermostat R31. Kan styra en -s.

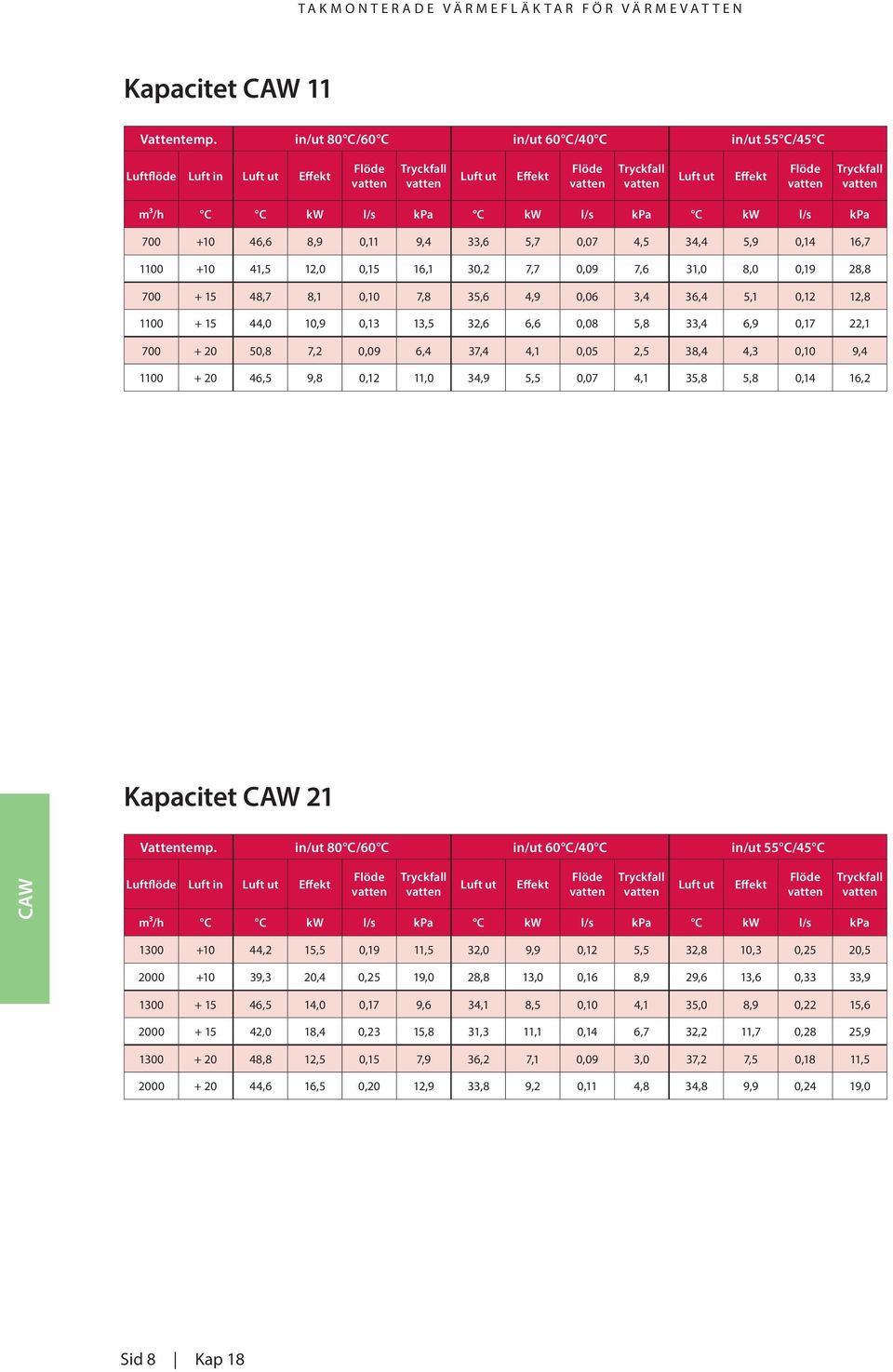

8 Kapacitet 11 Vattentemp. in/ut 80 C/60 C in/ut 60 C/40 C in/ut 55 C/45 C Luftflöde Luft in m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,6 8,9 0,11 9,4 33,6 5,7 0,07 4,5 34,4 5,9 0,14 16, ,5 12,0 0,15 16,1 30,2 7,7 0,09 7,6 31,0 8,0 0,19 28, ,7 8,1 0,10 7,8 35,6 4,9 0,06 3,4 36,4 5,1 0,12 12, ,0 10,9 0,13 13,5 32,6 6,6 0,08 5,8 33,4 6,9 0,17 22, ,8 7,2 0,09 6,4 37,4 4,1 0,05 2,5 38,4 4,3 0,10 9, ,5 9,8 0,12 11,0 34,9 5,5 0,07 4,1 35,8 5,8 0,14 16,2 Kapacitet 21 Vattentemp. in/ut 80 C/60 C in/ut 60 C/40 C in/ut 55 C/45 C Luftflöde Luft in m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,2 15,5 0,19 11,5 32,0 9,9 0,12 5,5 32,8 10,3 0,25 20, ,3 20,4 0,25 19,0 28,8 13,0 0,16 8,9 29,6 13,6 0,33 33, ,5 14,0 0,17 9,6 34,1 8,5 0,10 4,1 35,0 8,9 0,22 15, ,0 18,4 0,23 15,8 31,3 11,1 0,14 6,7 32,2 11,7 0,28 25, ,8 12,5 0,15 7,9 36,2 7,1 0,09 3,0 37,2 7,5 0,18 11, ,6 16,5 0,20 12,9 33,8 9,2 0,11 4,8 34,8 9,9 0,24 19,0 Sid 8 Kap 18

16,1 30,2 7,7 0,09 7,6 31,0 8,0 0,19 28,8 700 + 15 48,7 8,1 0,10 7,8 35,6 4,9 0,06 3,4 36,4 5,1 0,12 12,8 1100 + 15 44,0 10,9 0,13 13,5 32,6 6,6 0,08 5,8 33,4 6,9 0,17 22,1 700 + 20 50,8 7,2 0,09 6,4

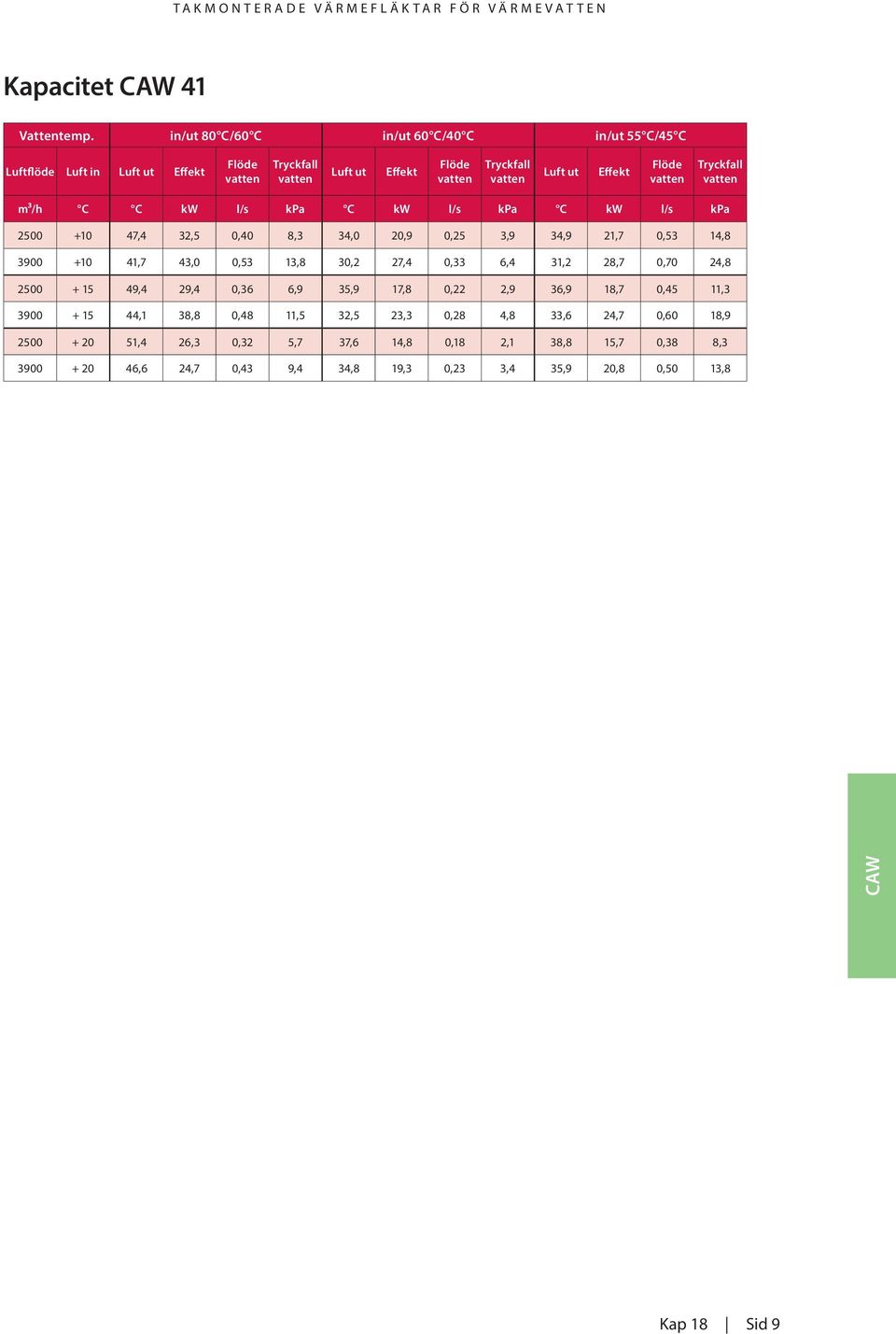

9 Kapacitet 41 Vattentemp. in/ut 80 C/60 C in/ut 60 C/40 C in/ut 55 C/45 C Luftflöde Luft in m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,4 32,5 0,40 8,3 34,0 20,9 0,25 3,9 34,9 21,7 0,53 14, ,7 43,0 0,53 13,8 30,2 27,4 0,33 6,4 31,2 28,7 0,70 24, ,4 29,4 0,36 6,9 35,9 17,8 0,22 2,9 36,9 18,7 0,45 11, ,1 38,8 0,48 11,5 32,5 23,3 0,28 4,8 33,6 24,7 0,60 18, ,4 26,3 0,32 5,7 37,6 14,8 0,18 2,1 38,8 15,7 0,38 8, ,6 24,7 0,43 9,4 34,8 19,3 0,23 3,4 35,9 20,8 0,50 13,8 Kap 18 Sid 9

8,3 34,0 20,9 0,25 3,9 34,9 21,7 0,53 14,8 3900 +10 41,7 43,0 0,53 13,8 30,2 27,4 0,33 6,4 31,2 28,7 0,70 24,8 2500 + 15 49,4 29,4 0,36
