NoTap. Påsticksmetoden

Transkript

1 NoTap Påsticksmetoden

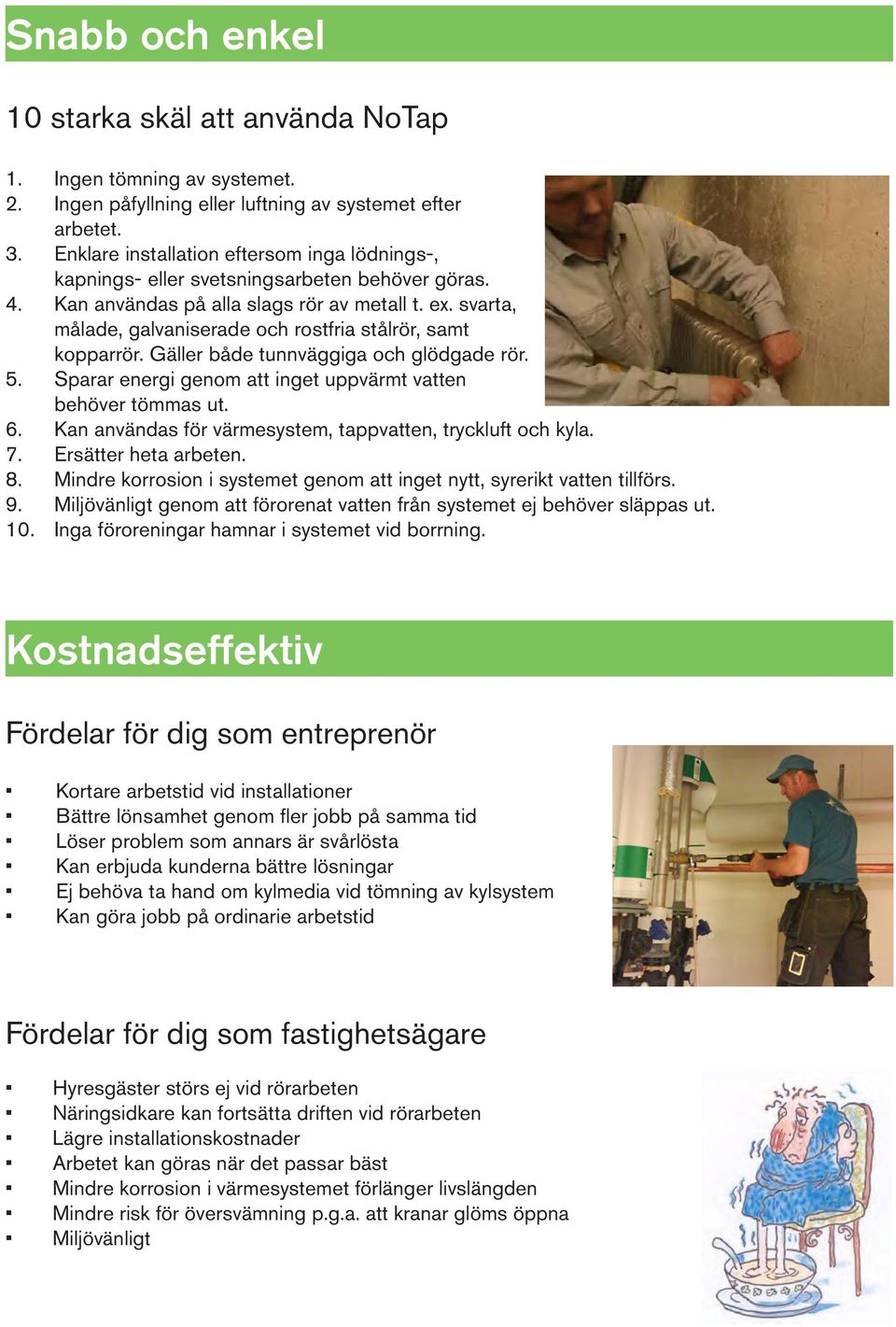

2 Snabb och enkel 10 starka skäl att använda NoTap 1. Ingen tömning av systemet. 2. Ingen påfyllning eller luftning av systemet efter arbetet. 3. Enklare installation eftersom inga lödnings-, kapnings- eller svetsningsarbeten behöver göras. 4. Kan användas på alla slags rör av metall t. ex. svarta, målade, galvaniserade och rostfria stålrör, samt kopparrör. Gäller både tunnväggiga och glödgade rör. 5. Sparar energi genom att inget uppvärmt vatten behöver tömmas ut. 6. Kan användas för värmesystem, tappvatten, tryckluft och kyla. 7. Ersätter heta arbeten. 8. Mindre korrosion i systemet genom att inget nytt, syrerikt vatten tillförs. 9. Miljövänligt genom att förorenat vatten från systemet ej behöver släppas ut. 10. Inga föroreningar hamnar i systemet vid borrning. Kostnadseffektiv Fördelar för dig som entreprenör Kortare arbetstid vid installationer Bättre lönsamhet genom fler jobb på samma tid Löser problem som annars är svårlösta Kan erbjuda kunderna bättre lösningar Ej behöva ta hand om kylmedia vid tömning av kylsystem Kan göra jobb på ordinarie arbetstid Fördelar för dig som fastighetsägare Hyresgäster störs ej vid rörarbeten Näringsidkare kan fortsätta driften vid rörarbeten Lägre installationskostnader Arbetet kan göras när det passar bäst Mindre korrosion i värmesystemet förlänger livslängden Mindre risk för översvämning p.g.a. att kranar glöms öppna Miljövänligt

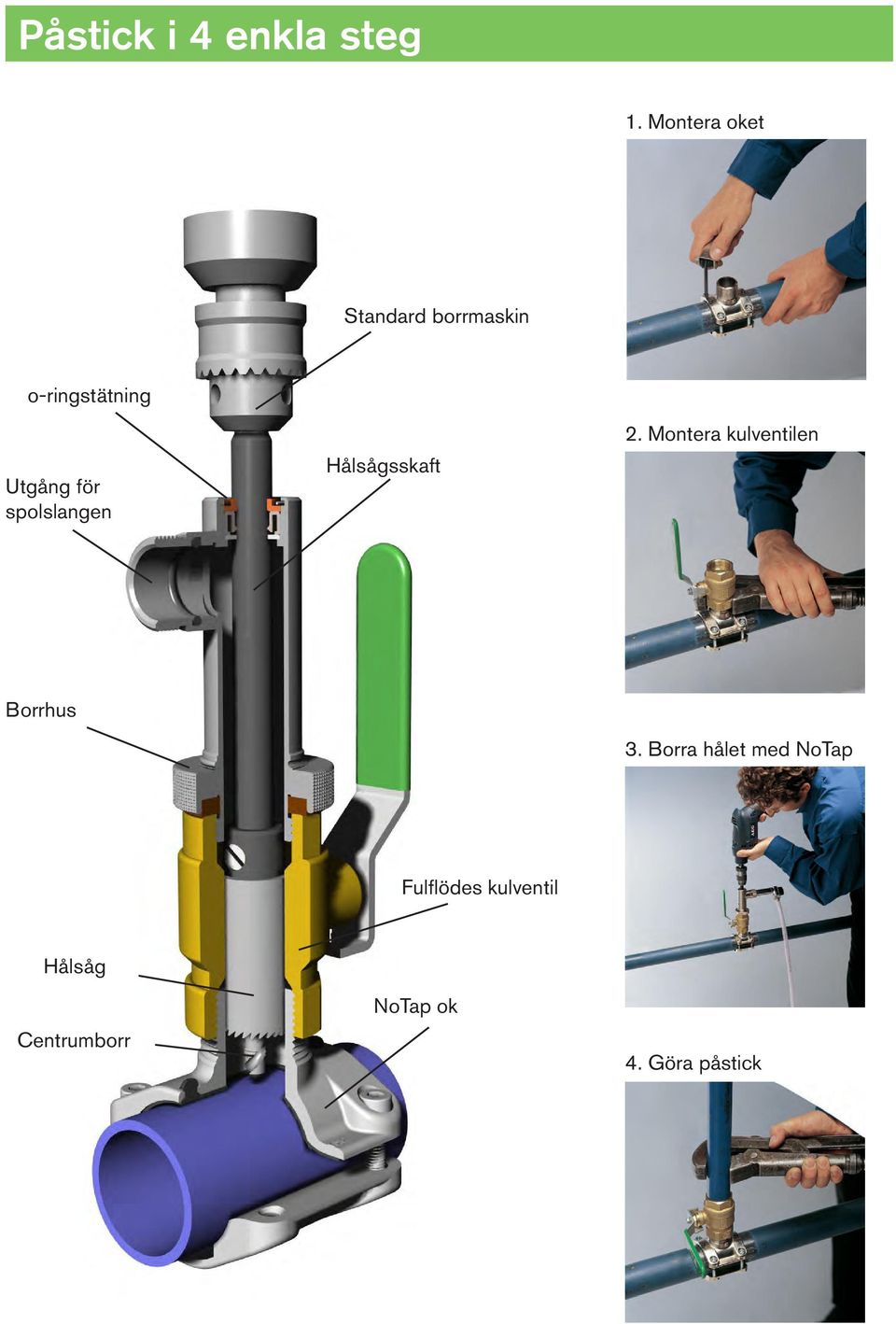

3 Påstick i 4 enkla steg 1. Montera oket Standard borrmaskin o-ringstätning Utgång för spolslangen Hålsågsskaft 2. Montera kulventilen Borrhus 3. Borra hålet med NoTap Fulflödes kulventil Hålsåg Centrumborr NoTap ok 4. Göra påstick

4 Genial teknik Dimensionering av borrhål för rätt flöde Första steget vid påstick är att välja ok för rätt rördimension och med lämplig utgång. Ok finns för rördimensionerna från mm. Utgången beror på rörets dimension. Ok finns med utgång 1, 1½, 2 and 2 ½. Se tabell sidorna 6-7 för de olika dimensionerna. Vid anborrning används en hålsåg med centrumborr. Så fort centrumborren gått igenom röret kommer ett flöde att strömma ut genom spolslangen. Flödet säkerställer att metallspånor spolas ut ur och inte kommer in i systemet. Hålsågen kommer nu att borra sig igenom röret och de eventuella avlagringar som kan finnas i röret. Vid användning av tillhörande hålsåg säkerställs rätt storlek på hålet för det bestämda flödet. Den gängade centrumborren ser till att metallbrickan hålsågen har borrat ur alltid följer med ut ur röret. Används en centrumborr utan gängor finns risk för att metallbrickan hamnar i systemet. Gänga När hålsågen har gått igenom röret dras borrmaskinen tillbaka tills det tar stopp. Kulventilen stängs, se bilden och borrhuset skruvas loss. Installationen är nu redo för att byggas vidare. När påsticket är slutfört är det alltid en bra idé att montera isär NoTap verktygen och torka av ingående delar inför nästa gång ni använder NoTap.

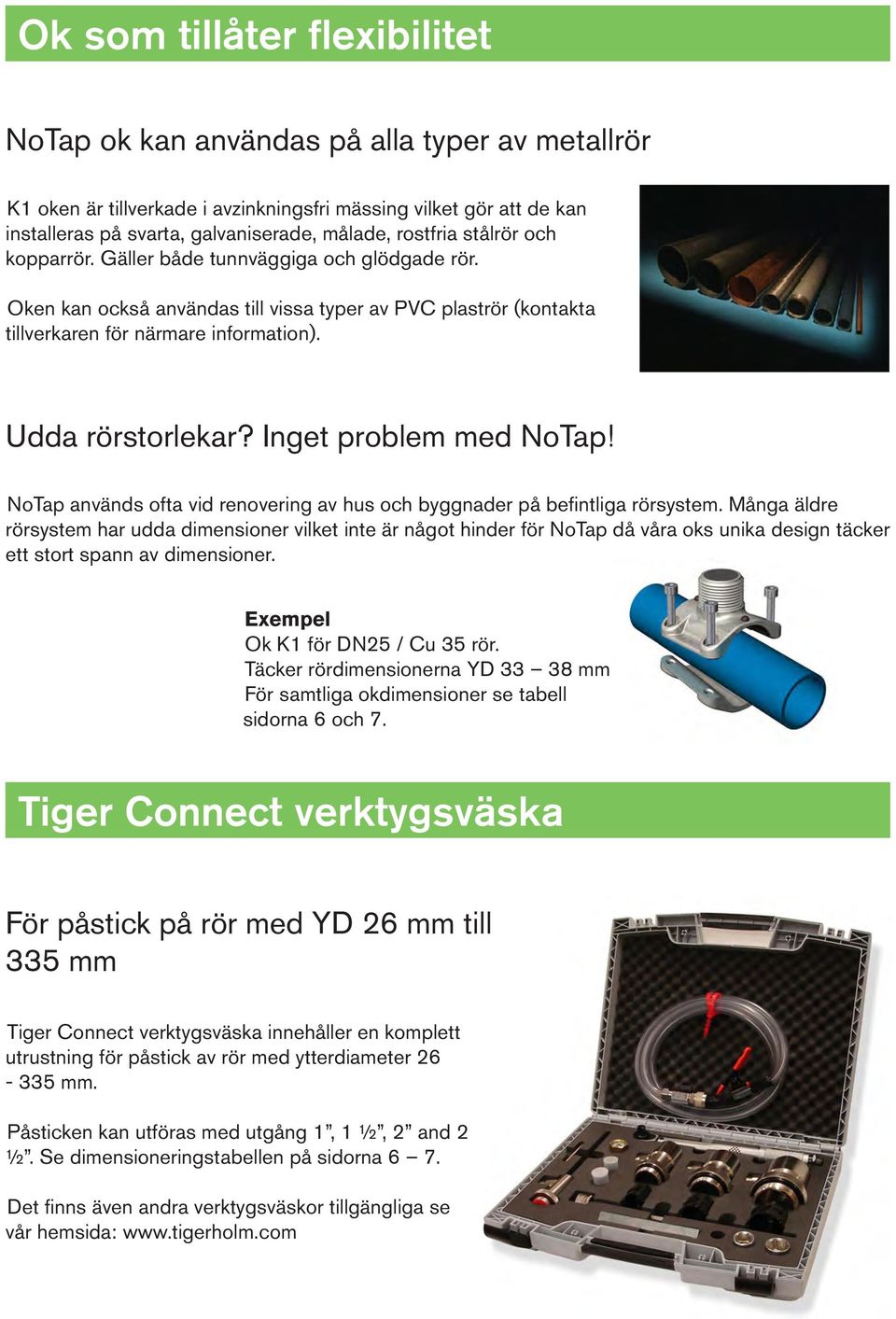

5 Ok som tillåter flexibilitet NoTap ok kan användas på alla typer av metallrör K1 oken är tillverkade i avzinkningsfri mässing vilket gör att de kan installeras på svarta, galvaniserade, målade, rostfria stålrör och kopparrör. Gäller både tunnväggiga och glödgade rör. Oken kan också användas till vissa typer av PVC plaströr (kontakta tillverkaren för närmare information). Udda rörstorlekar? Inget problem med NoTap! NoTap används ofta vid renovering av hus och byggnader på befintliga rörsystem. Många äldre rörsystem har udda dimensioner vilket inte är något hinder för NoTap då våra oks unika design täcker ett stort spann av dimensioner. Exempel Ok K1 för DN25 / Cu 35 rör. Täcker rördimensionerna YD mm För samtliga okdimensioner se tabell sidorna 6 och 7. Tiger Connect verktygsväska För påstick på rör med YD 26 mm till 335 mm Tiger Connect verktygsväska innehåller en komplett utrustning för påstick av rör med ytterdiameter mm. Påsticken kan utföras med utgång 1, 1 ½, 2 and 2 ½. Se dimensioneringstabellen på sidorna 6 7. Det finns även andra verktygsväskor tillgängliga se vår hemsida:

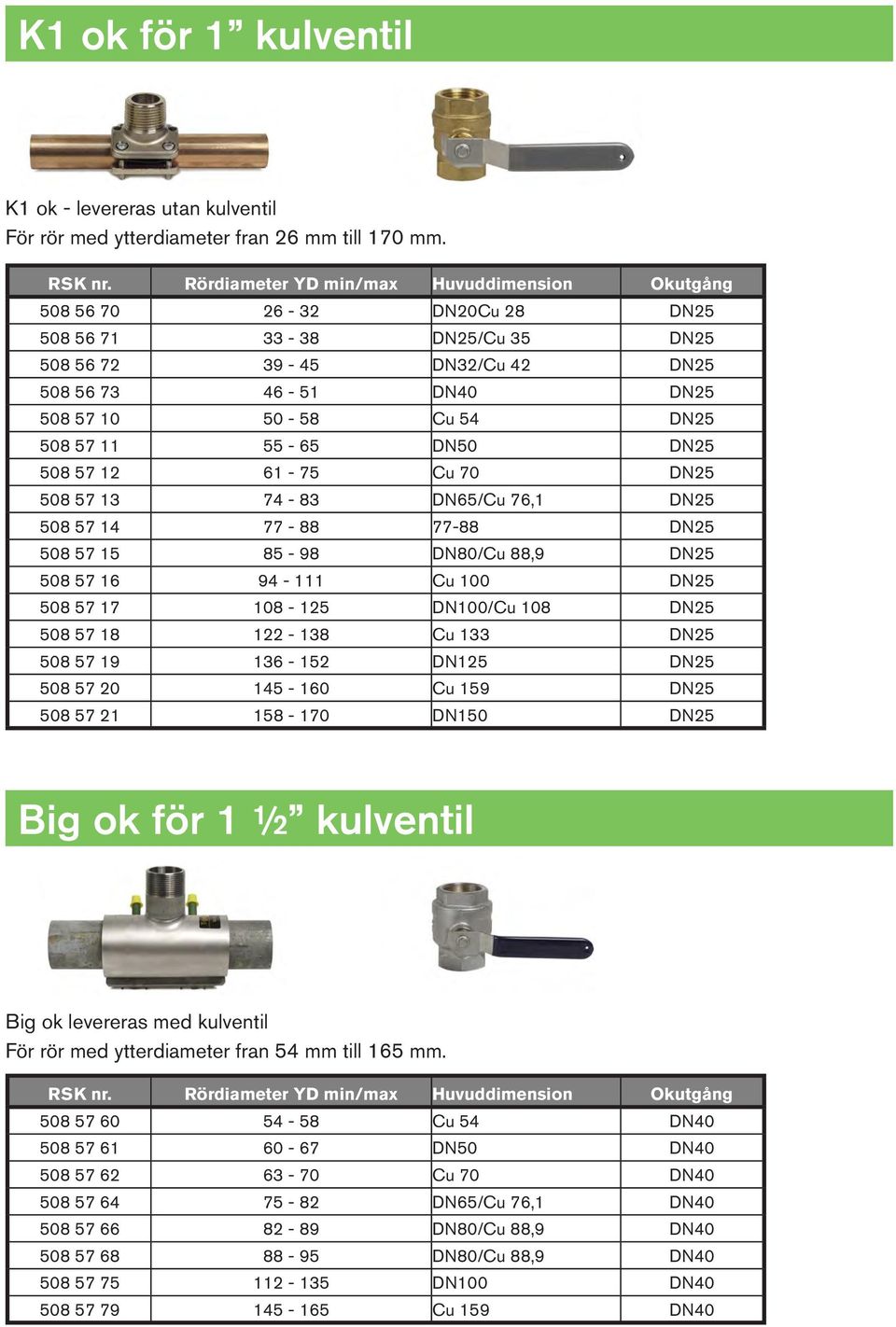

6 K1 ok för 1 kulventil K1 ok - levereras utan kulventil För rör med ytterdiameter fran 26 mm till 170 mm. RSK nr. Rördiameter YD min/max Huvuddimension Okutgång DN20Cu 28 DN DN25/Cu 35 DN DN32/Cu 42 DN DN40 DN Cu 54 DN DN50 DN Cu 70 DN DN65/Cu 76,1 DN DN DN80/Cu 88,9 DN Cu 100 DN DN100/Cu 108 DN Cu 133 DN DN125 DN Cu 159 DN DN150 DN25 Big ok för 1 ½ kulventil Big ok levereras med kulventil För rör med ytterdiameter fran 54 mm till 165 mm. RSK nr. Rördiameter YD min/max Huvuddimension Okutgång Cu 54 DN DN50 DN Cu 70 DN DN65/Cu 76,1 DN DN80/Cu 88,9 DN DN80/Cu 88,9 DN DN100 DN Cu 159 DN40

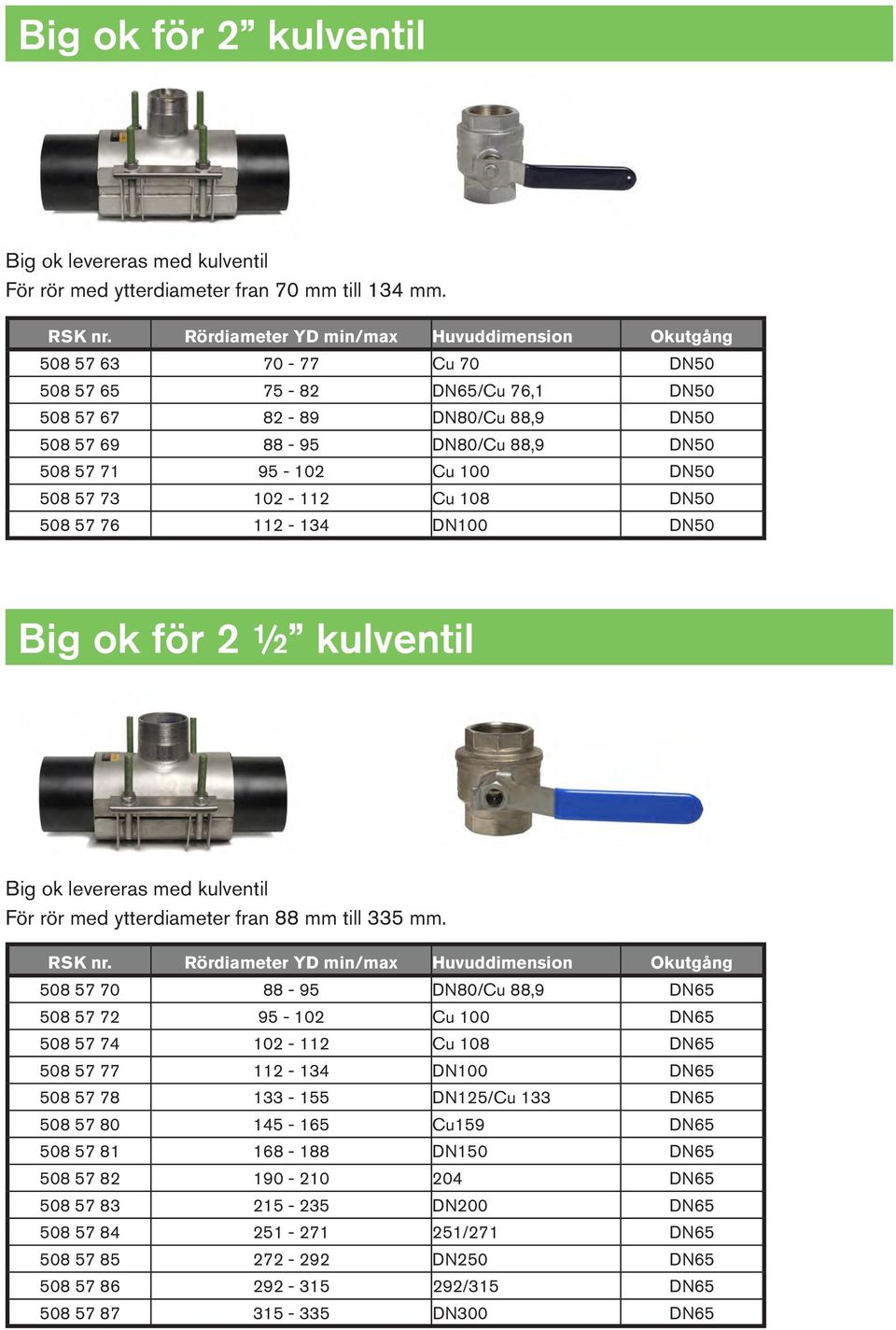

7 Big ok för 2 kulventil Big ok levereras med kulventil För rör med ytterdiameter fran 70 mm till 134 mm. RSK nr. Rördiameter YD min/max Huvuddimension Okutgång Cu 70 DN DN65/Cu 76,1 DN DN80/Cu 88,9 DN DN80/Cu 88,9 DN Cu 100 DN Cu 108 DN DN100 DN50 Big ok för 2 ½ kulventil Big ok levereras med kulventil För rör med ytterdiameter fran 88 mm till 335 mm. RSK nr. Rördiameter YD min/max Huvuddimension Okutgång DN80/Cu 88,9 DN Cu 100 DN Cu 108 DN DN100 DN DN125/Cu 133 DN Cu159 DN DN150 DN DN DN200 DN /271 DN DN250 DN /315 DN DN300 DN65
