1 Våtrum Försegling mot golvbrunnar Tillägg till Våtrum - Tätskikt med Alfix folie och rollade system SE

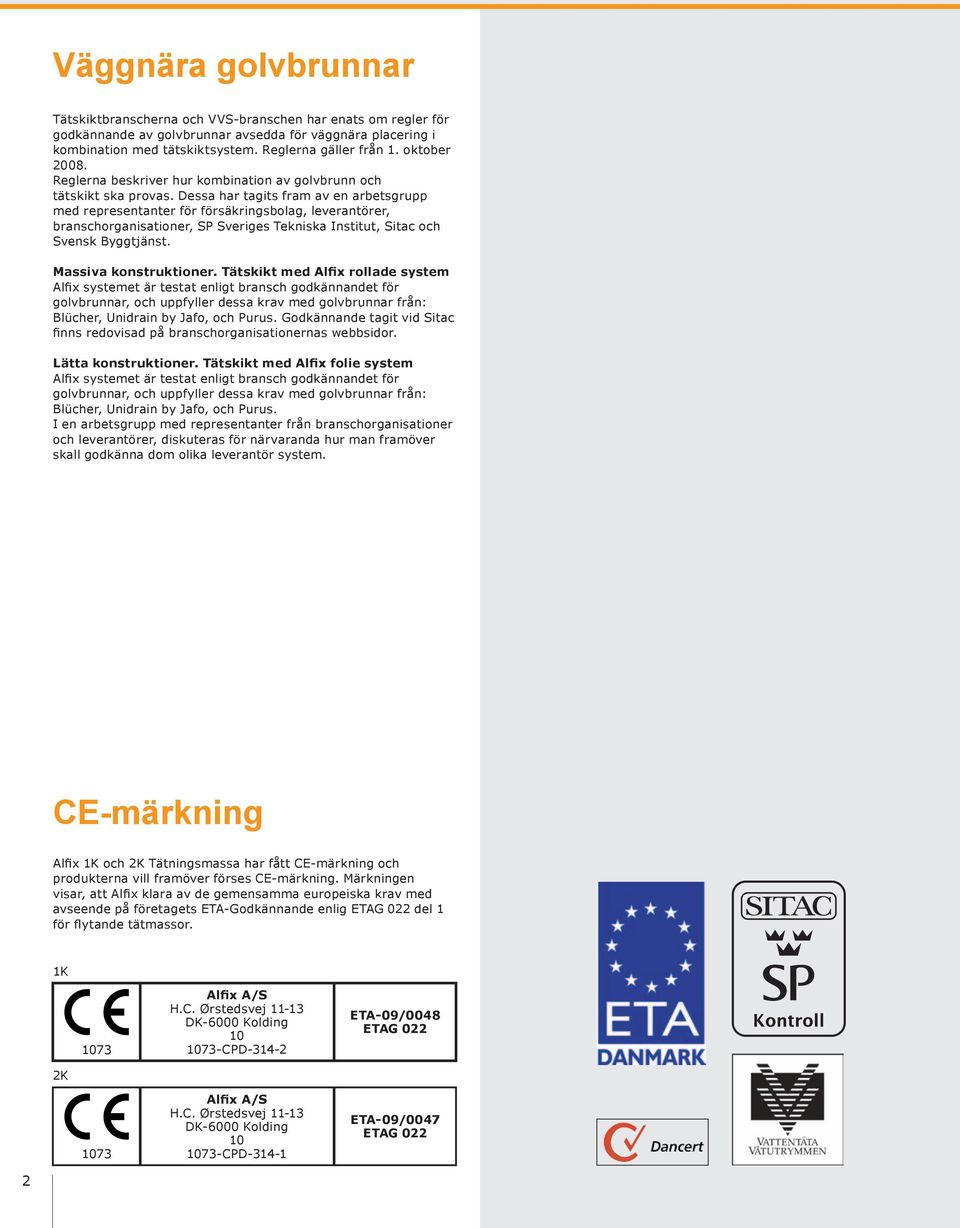

2 Väggnära golvbrunnar Tätskiktbranscherna och VVS-branschen har enats om regler för godkännande av golvbrunnar avsedda för väggnära placering i kombination med tätskiktsystem. Reglerna gäller från 1. oktober Reglerna beskriver hur kombination av golvbrunn och tätskikt ska provas. Dessa har tagits fram av en arbetsgrupp med representanter för försäkringsbolag, leverantörer, branschorganisationer, SP Sveriges Tekniska Institut, Sitac och Svensk Byggtjänst. Massiva konstruktioner. Tätskikt med Alfix rollade system Alfix systemet är testat enligt bransch godkännandet för golvbrunnar, och uppfyller dessa krav med golvbrunnar från: Blücher, Unidrain by Jafo, och Purus. Godkännande tagit vid Sitac finns redovisad på branschorganisationernas webbsidor. Lätta konstruktioner. Tätskikt med Alfix folie system Alfix systemet är testat enligt bransch godkännandet för golvbrunnar, och uppfyller dessa krav med golvbrunnar från: Blücher, Unidrain by Jafo, och Purus. I en arbetsgrupp med representanter från branschorganisationer och leverantörer, diskuteras för närvaranda hur man framöver skall godkänna dom olika leverantör system. CE-märkning Alfix 1K och 2K Tätningsmassa har fått CE-märkning och produkterna vill framöver förses CE-märkning. Märkningen visar, att Alfix klara av de gemensamma europeiska krav med avseende på företagets ETA-Godkännande enlig ETAG 022 del 1 för flytande tätmassor. 1K 103 Alfix A/S H.C. Ørstedsvej DK-6000 Kolding CPD ETA-09/0048 ETAG 022 2K 103 Alfix A/S H.C. Ørstedsvej DK-6000 Kolding CPD ETA-09/004 ETAG 022 2

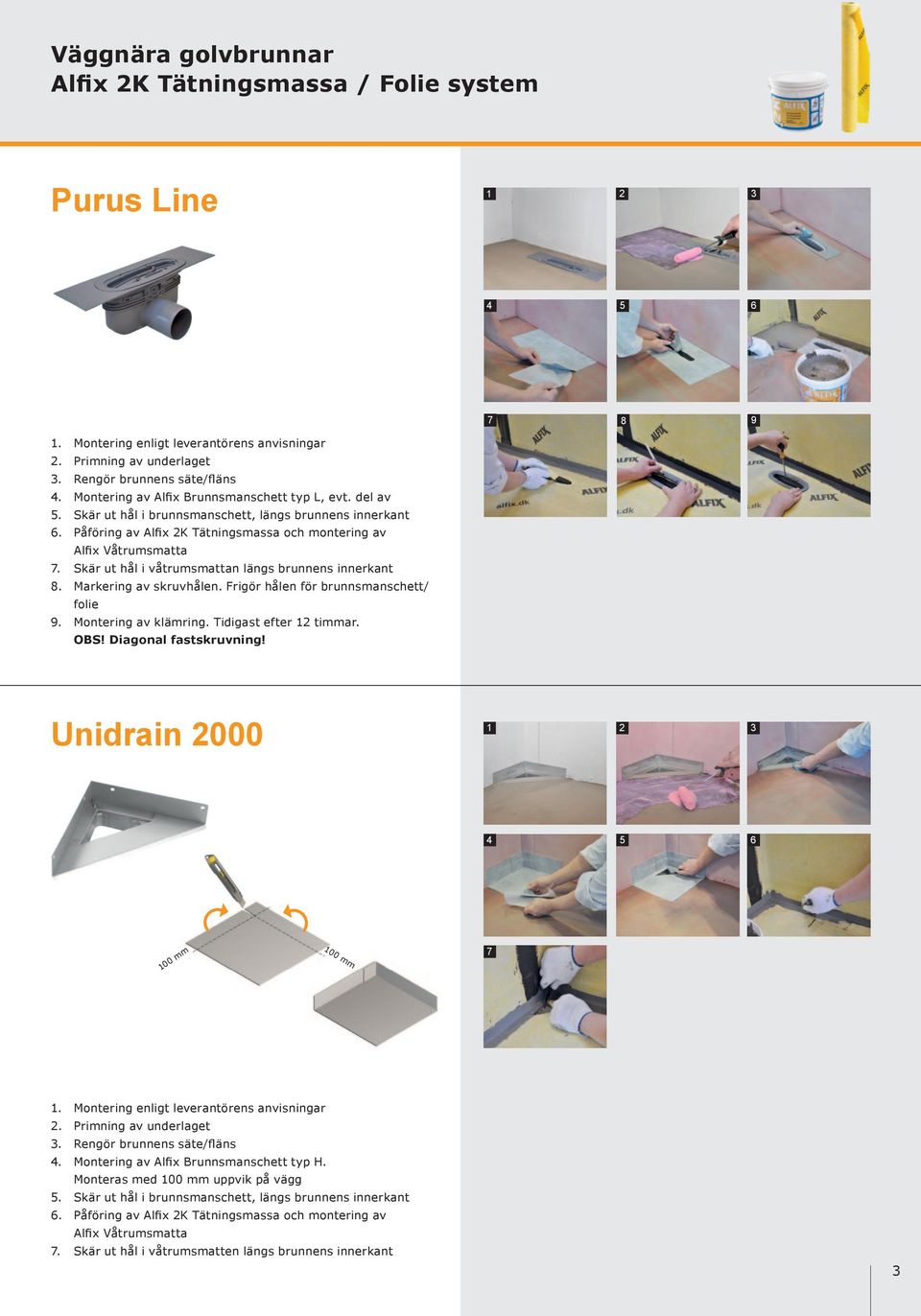

3 Väggnära golvbrunnar Alfix 2K Tätningsmassa / Folie system Purus Line Montering av Alfix Brunnsmanschett typ L, evt. del av 5. Skär ut hål i brunnsmanschett, längs brunnens innerkant 6. Påföring av Alfix 2K Tätningsmassa och montering av. Skär ut hål i våtrumsmattan längs brunnens innerkant 8. Markering av skruvhålen. Frigör hålen för brunnsmanschett/ folie 9. Montering av klämring. Tidigast efter 12 timmar. OBS! Diagonal fastskruvning! Unidrain mm 100 mm 4. Montering av Alfix Brunnsmanschett typ H. Monteras med 100 mm uppvik på vägg 5. Skär ut hål i brunnsmanschett, längs brunnens innerkant 6. Påföring av Alfix 2K Tätningsmassa och montering av. Skär ut hål i våtrumsmatten längs brunnens innerkant 3

4 Väggnära golvbrunnar Alfix 2K Tätningsmassa / Folie system Unidrain 1000/ Montering av Alfix Brunnsmanschett typ L, evt. del av. Monteras med 100 mm uppvik på vägg. 5. Skär ut hål i brunnsmanschett, längs brunnens innerkant 6. Påföring av Alfix 2K Tätningsmassa och montering av. Skär ut hål i våtrumsmattan längs brunnens innerkant BLÜCHER 3K Med skruvad klämring 50 mm 50 mm 4, och placera foten till BLÜCHERS specialverktyg 4. Montering av Alfix Brunnsmanschett typ H. Monteras med 50 mm uppvik på vägg. 5. Använd BLÜCHERS specialverktyg till att skära ut hål i brunnsmanschett 6. Tryck brunnsmanschetten hårt mot brunnens innerfläns. Påföring av Alfix 2K Tätningsmassa och montering av 8. Använd BLÜCHERS specialverktyg till att skära ut hål i våtrumsmattan 9. Använd BLÜCHERS specialverktyg till att markera skruvhålen 10. Frigör hålen för brunnsmanschett/folie 11. Montering av klämring: Tidigast efter 12 timmar. OBS! diagonal fastskruvning!

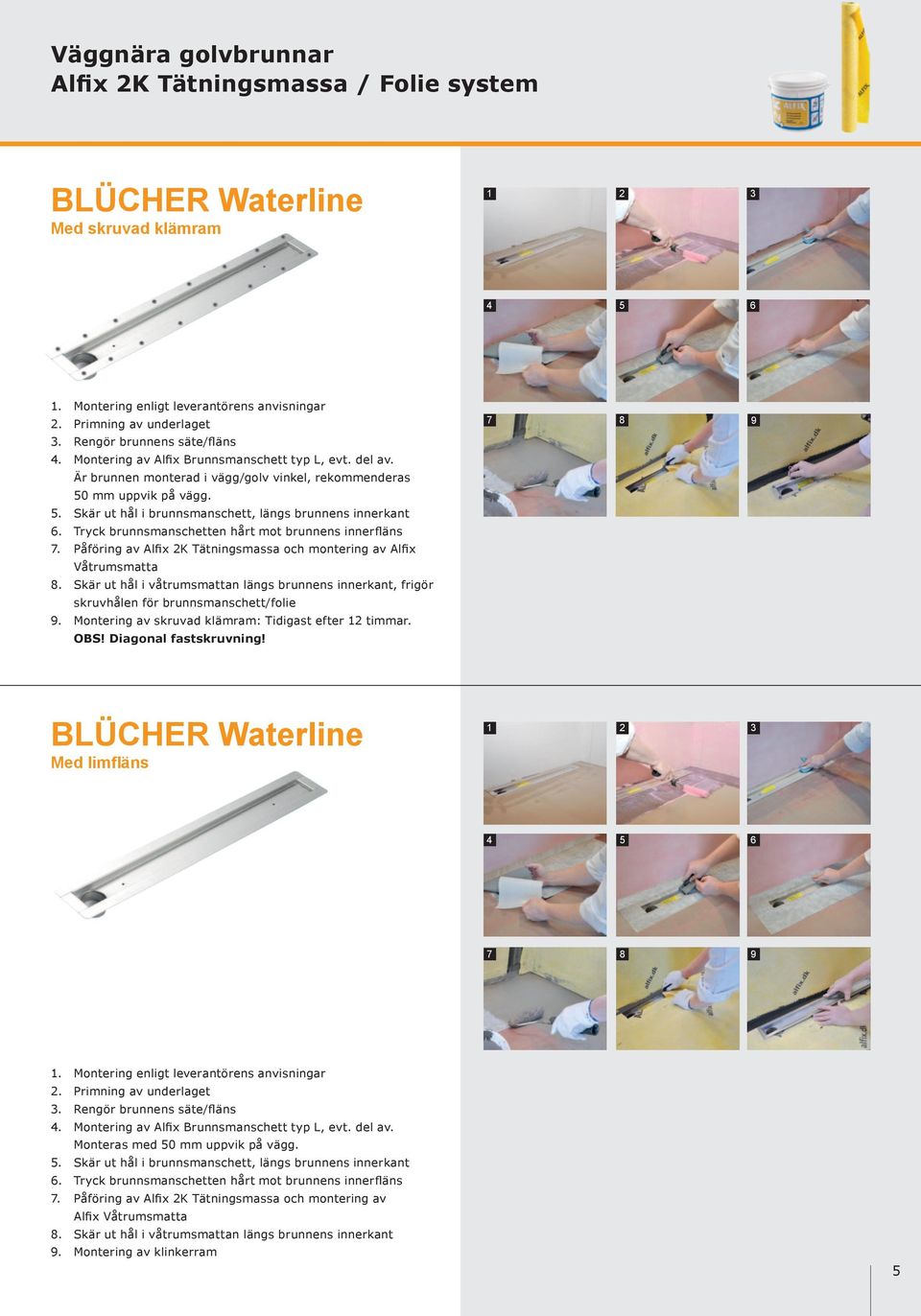

5 Väggnära golvbrunnar Alfix 2K Tätningsmassa / Folie system BLÜCHER Waterline Med skruvad klämram 4. Montering av Alfix Brunnsmanschett typ L, evt. del av. Är brunnen monterad i vägg/golv vinkel, rekommenderas 50 mm uppvik på vägg. 5. Skär ut hål i brunnsmanschett, längs brunnens innerkant 6. Tryck brunnsmanschetten hårt mot brunnens innerfläns. Påföring av Alfix 2K Tätningsmassa och montering av Alfix Våtrumsmatta 8. Skär ut hål i våtrumsmattan längs brunnens innerkant, frigör skruvhålen för brunnsmanschett/folie 9. Montering av skruvad klämram: Tidigast efter 12 timmar. OBS! Diagonal fastskruvning! 8 9 BLÜCHER Waterline Med limfläns Montering av Alfix Brunnsmanschett typ L, evt. del av. Monteras med 50 mm uppvik på vägg. 5. Skär ut hål i brunnsmanschett, längs brunnens innerkant 6. Tryck brunnsmanschetten hårt mot brunnens innerfläns. Påföring av Alfix 2K Tätningsmassa och montering av 8. Skär ut hål i våtrumsmattan längs brunnens innerkant 9. Montering av klinkerram 5

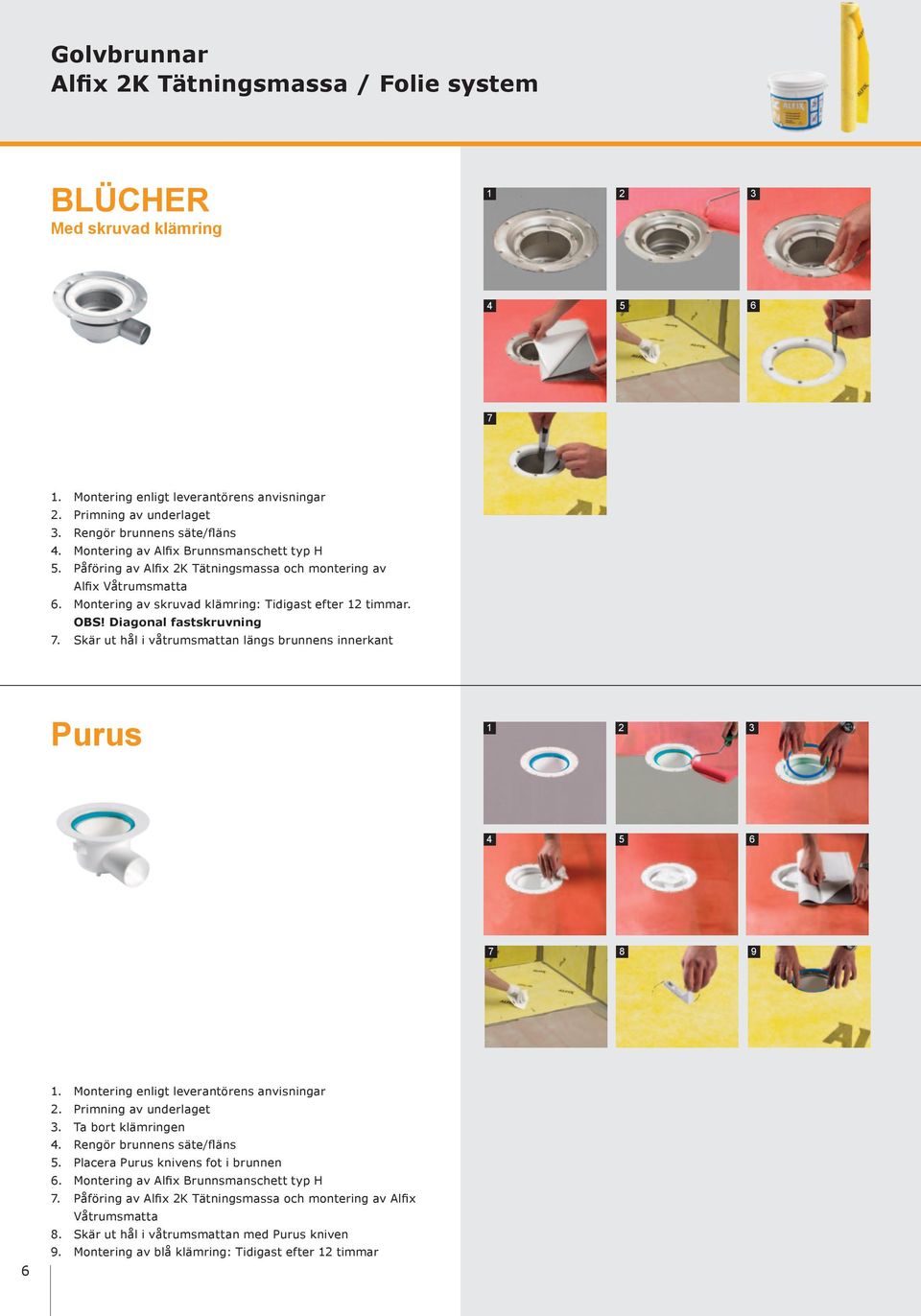

6 Golvbrunnar Alfix 2K Tätningsmassa / Folie system BLÜCHER Med skruvad klämring 4. Montering av Alfix Brunnsmanschett typ H 5. Påföring av Alfix 2K Tätningsmassa och montering av 6. Montering av skruvad klämring: Tidigast efter 12 timmar. OBS! Diagonal fastskruvning. Skär ut hål i våtrumsmattan längs brunnens innerkant Purus Ta bort klämringen 4. Rengör brunnens säte/fläns 5. Placera Purus knivens fot i brunnen 6. Montering av Alfix Brunnsmanschett typ H. Påföring av Alfix 2K Tätningsmassa och montering av Alfix Våtrumsmatta 8. Skär ut hål i våtrumsmattan med Purus kniven 9. Montering av blå klämring: Tidigast efter 12 timmar

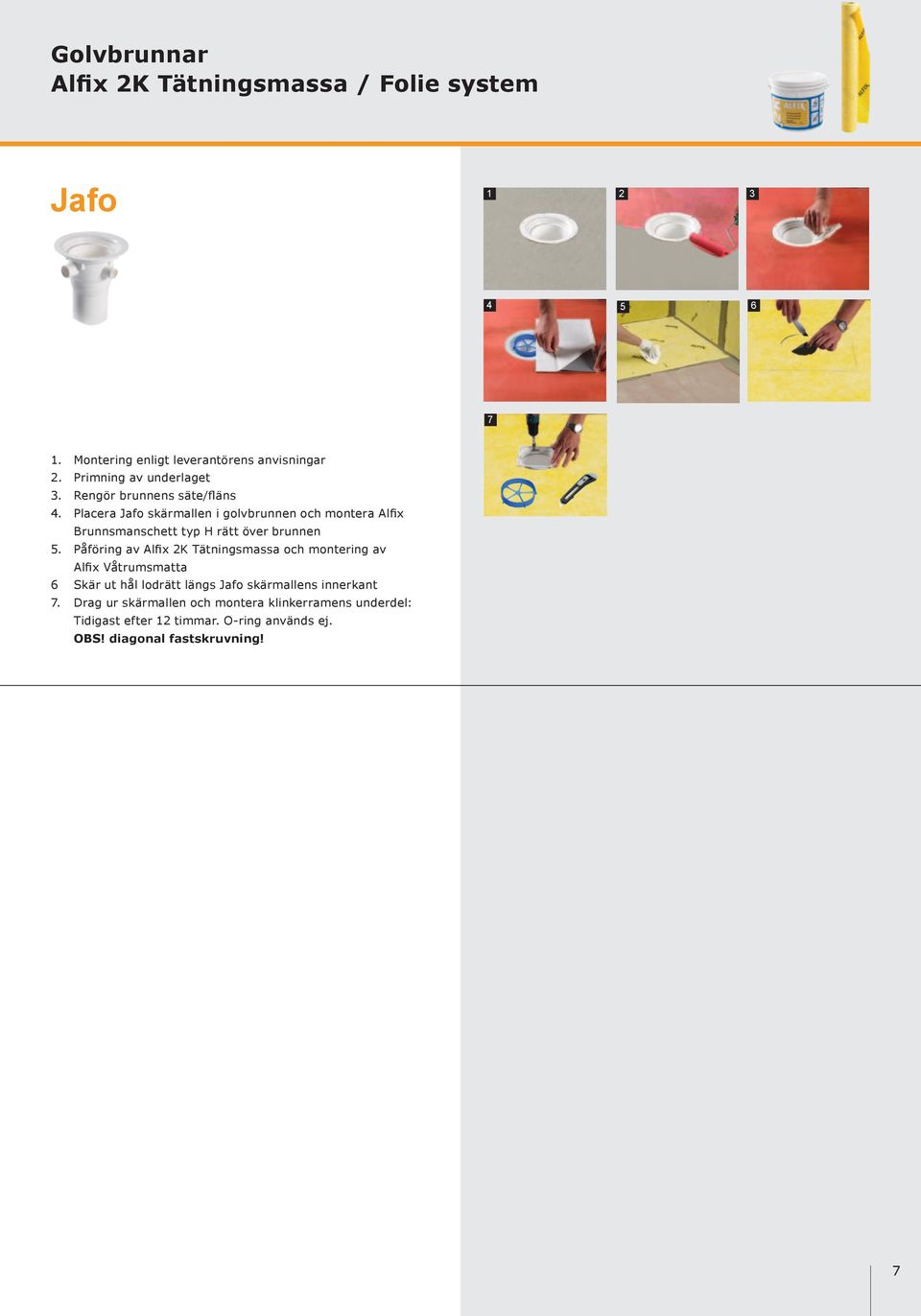

7 Golvbrunnar Alfix 2K Tätningsmassa / Folie system Jafo Placera Jafo skärmallen i golvbrunnen och montera Alfix Brunnsmanschett typ H rätt över brunnen 5. Påföring av Alfix 2K Tätningsmassa och montering av 6 Skär ut hål lodrätt längs Jafo skärmallens innerkant. Drag ur skärmallen och montera klinkerramens underdel: Tidigast efter 12 timmar. O-ring används ej. OBS! diagonal fastskruvning!

8 Golvbrunnar Alfix 1K Tätningsmassa / Folie system BLÜCHER Med skruvad klämring Påföring av Alfix 1K Tätningsmassa och montering av 5. Skär fritt runt golvbrunn 6. Montering av Alfix Brunnsmanschett typ H. Montering av skruvad klämring: Tidigast efter 12 timmar. OBS! Diagonal fastskruvning! 8. Skär ut hål i brunnsmanschett längs brunnens innerkant och försegla med Alfix 1K Tätningsmassa Purus Ta bort klämringen 4. Rengör brunnens säte/fläns 5. Placera Purus knivens fot i brunnen 6. Påföring av Alfix 1K Tätningsmassa och montering av. Skär fritt runt golvbrunn 8. Montering av Alfix Brunnsmanschett typ H 9. Skär ut hål med Purus kniven 10. Montering av blå klämring: Tidigast efter 12 timmar och försegla med Alfix 1K Tätningsmassa 10

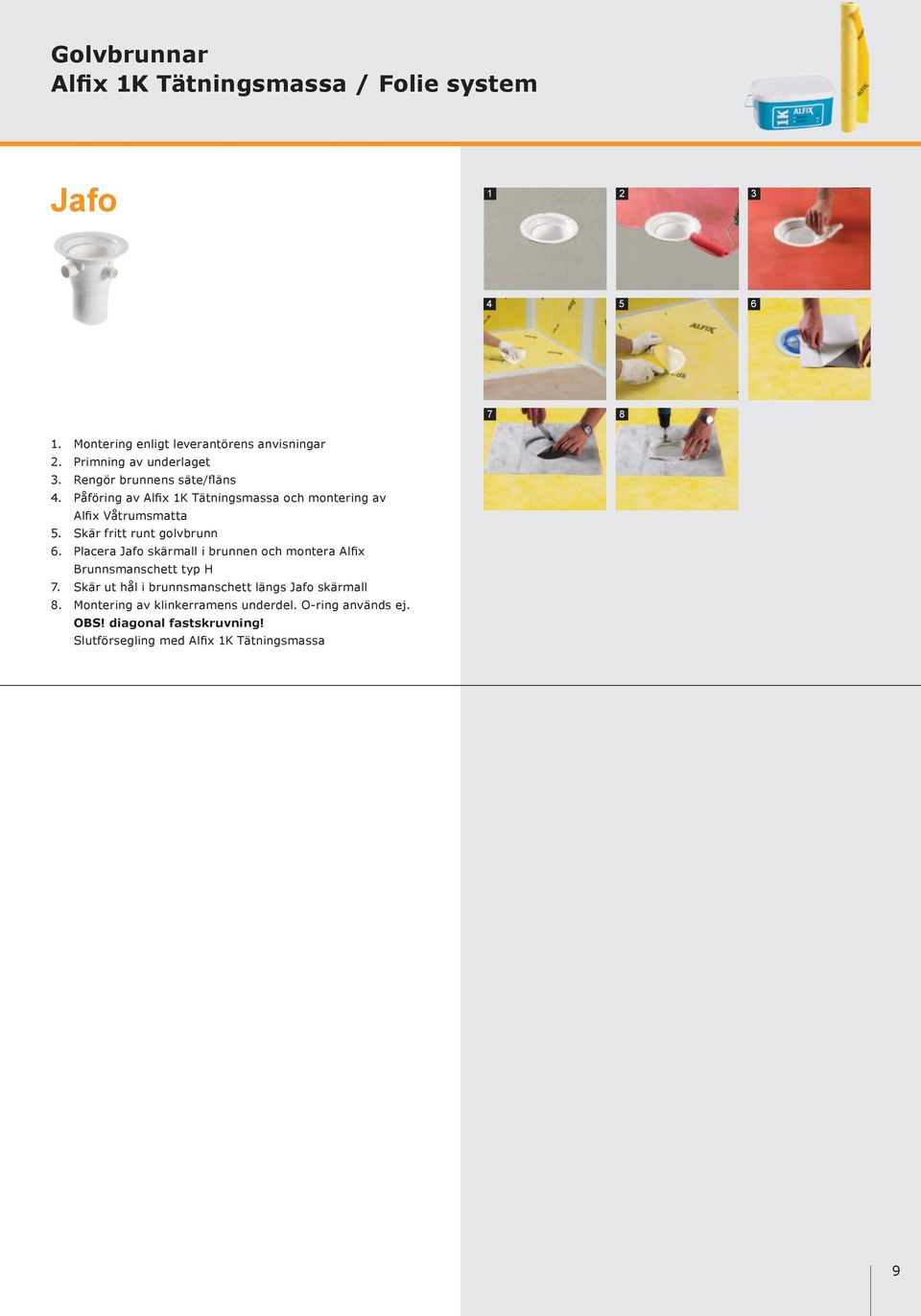

9 Golvbrunnar Alfix 1K Tätningsmassa / Folie system Jafo Påföring av Alfix 1K Tätningsmassa och montering av 5. Skär fritt runt golvbrunn 6. Placera Jafo skärmall i brunnen och montera Alfix Brunnsmanschett typ H. Skär ut hål i brunnsmanschett längs Jafo skärmall 8. Montering av klinkerramens underdel. O-ring används ej. OBS! diagonal fastskruvning! Slutförsegling med Alfix 1K Tätningsmassa 9

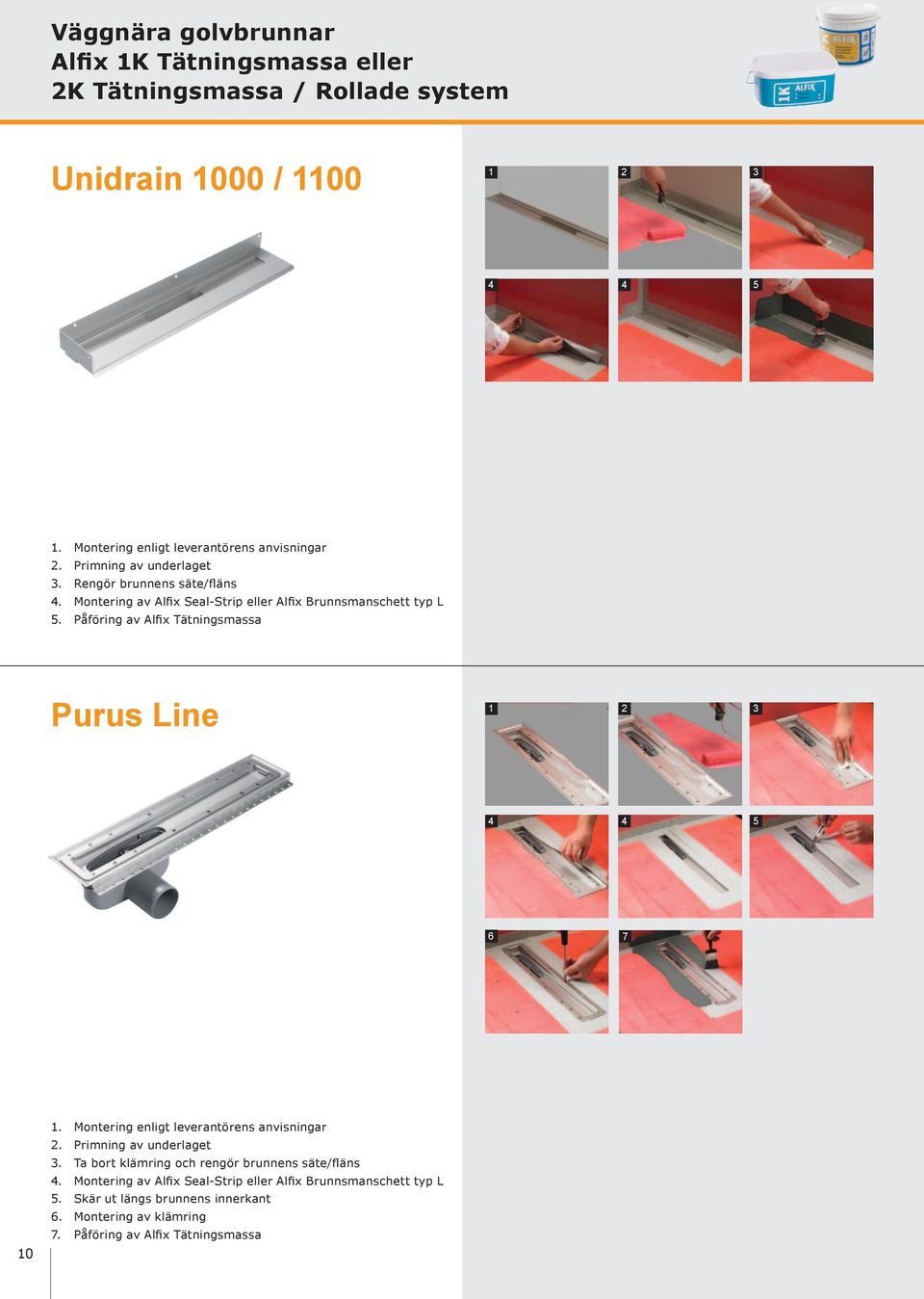

10 Väggnära golvbrunnar Alfix 1K Tätningsmassa eller 2K Tätningsmassa / Rollade system Unidrain 1000 / Montering av Alfix Seal-Strip eller Alfix Brunnsmanschett typ L 5. Påföring av Alfix Tätningsmassa Purus Line Ta bort klämring och rengör brunnens säte/fläns 4. Montering av Alfix Seal-Strip eller Alfix Brunnsmanschett typ L 5. Skär ut längs brunnens innerkant 6. Montering av klämring. Påföring av Alfix Tätningsmassa

11 Väggnära golvbrunnar Alfix 1K Tätningsmassa eller 2K Tätningsmassa / Rollade system BLÜCHER 3K Med limfläns 50 mm 50 mm 4. Montering av Alfix Brunnsmanschett typ H. Monteras med 50 mm uppvik på vägg 5. Skär ut hål i brunnsmanschett, längs innerkant 6. Tryck brunnsmanschetten hårt mot brunnens innerfläns. Påföring av Alfix Tätningsmassa Unidrain mm 100 mm 4. Montering av Alfix Brunnsmanschett typ H. Monteras med 100 mm uppvik på vägg 5. Skär ut hål i brunnsmanschett, längs innerkant 6. Påföring av Alfix Tätningsmassa 11

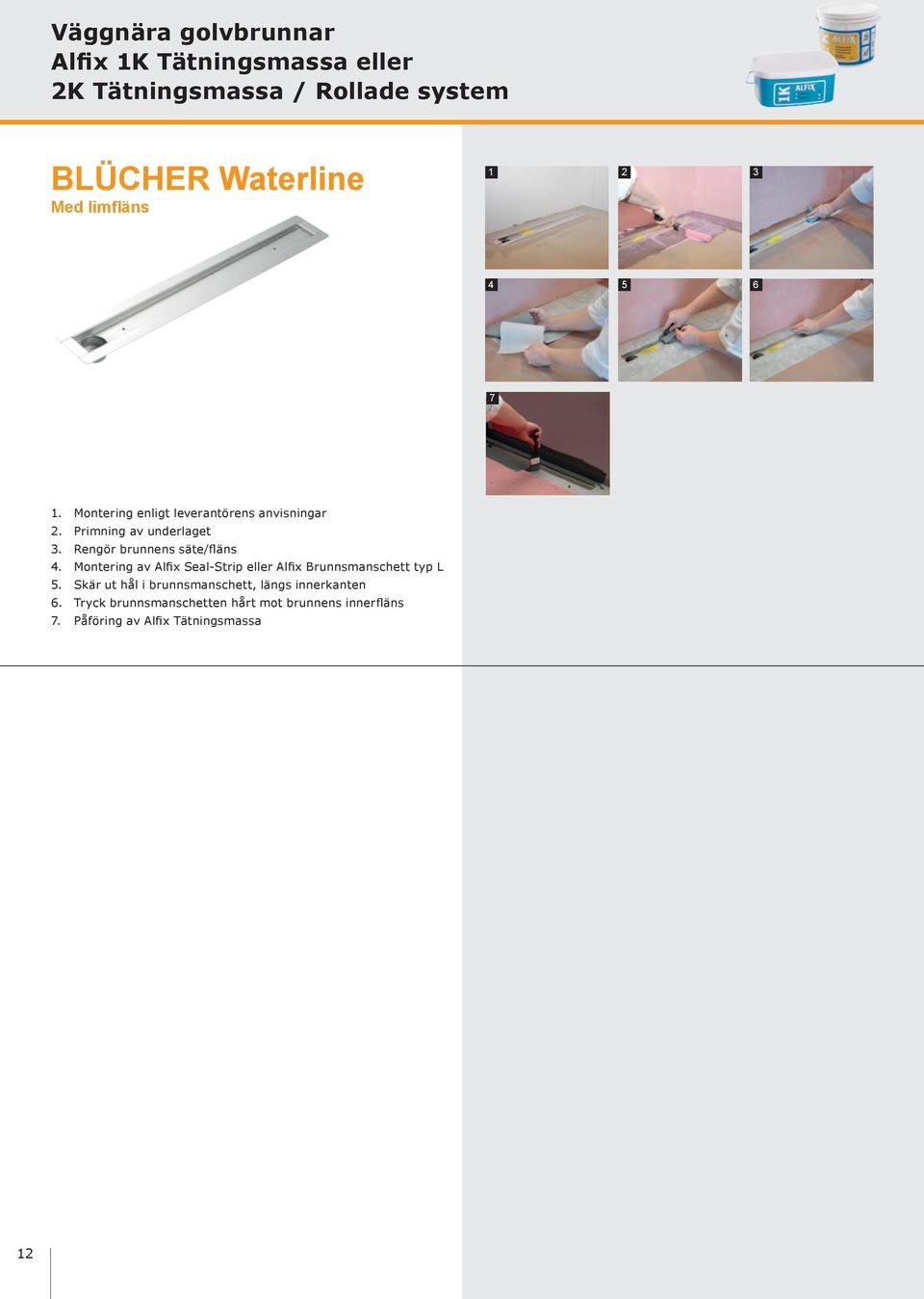

12 Väggnära golvbrunnar Alfix 1K Tätningsmassa eller 2K Tätningsmassa / Rollade system BLÜCHER Waterline Med limfläns 4. Montering av Alfix Seal-Strip eller Alfix Brunnsmanschett typ L 5. Skär ut hål i brunnsmanschett, längs innerkanten 6. Tryck brunnsmanschetten hårt mot brunnens innerfläns. Påföring av Alfix Tätningsmassa 12

13 Golvbrunnar Alfix 1K Tätningsmassa eller 2K Tätningsmassa / Rollade system Jafo 4. Placera Jafo skärmallen i golvbrunnen och montera Alfix Tätskiktsduk dim 330x320 mm, alternativt Alfix Brunnsmanschett typ H rätt över brunnen 5. Skär ut hål i brunnsmanschett, längs innerkant 6. Montering av klinkerramens underdel. OBS! diagonal fastskruvning! O-ring används ej.. Påföring av Alfix Tätningsmassa BLÜCHER 4. Montering av Alfix Tätskiktsduk dim 330x320 mm, alternativt Alfix Brunnsmanschett typ H rätt över brunnen 5. Markera hål 6. Skär ut hål i brunnsmanschett, längs innerkant. Påföring av Alfix Tätningsmassa 13

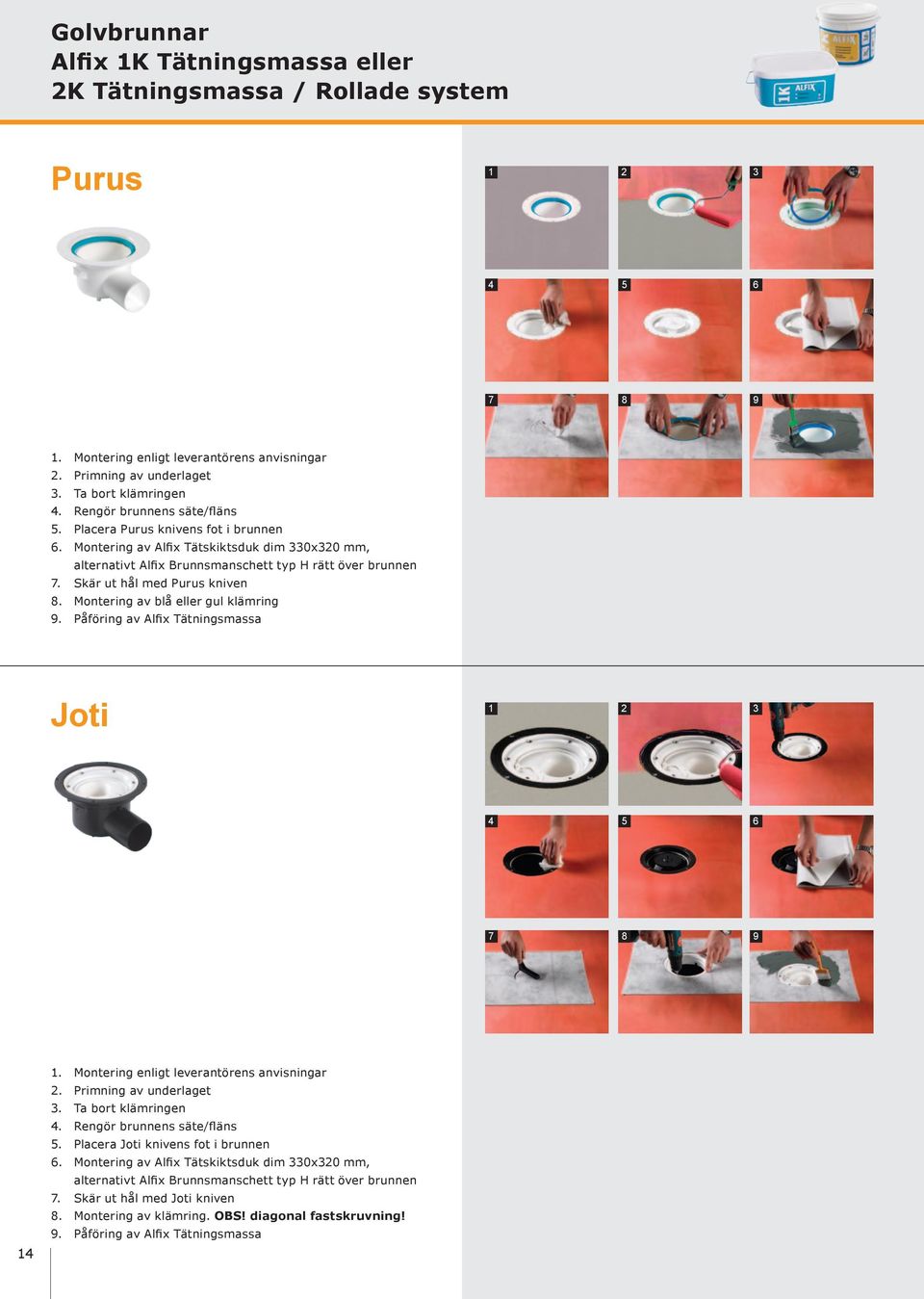

14 Golvbrunnar Alfix 1K Tätningsmassa eller 2K Tätningsmassa / Rollade system Purus Ta bort klämringen 4. Rengör brunnens säte/fläns 5. Placera Purus knivens fot i brunnen 6. Montering av Alfix Tätskiktsduk dim 330x320 mm, alternativt Alfix Brunnsmanschett typ H rätt över brunnen. Skär ut hål med Purus kniven 8. Montering av blå eller gul klämring 9. Påföring av Alfix Tätningsmassa Joti Ta bort klämringen 4. Rengör brunnens säte/fläns 5. Placera Joti knivens fot i brunnen 6. Montering av Alfix Tätskiktsduk dim 330x320 mm, alternativt Alfix Brunnsmanschett typ H rätt över brunnen. Skär ut hål med Joti kniven 8. Montering av klämring. OBS! diagonal fastskruvning! 9. Påföring av Alfix Tätningsmassa

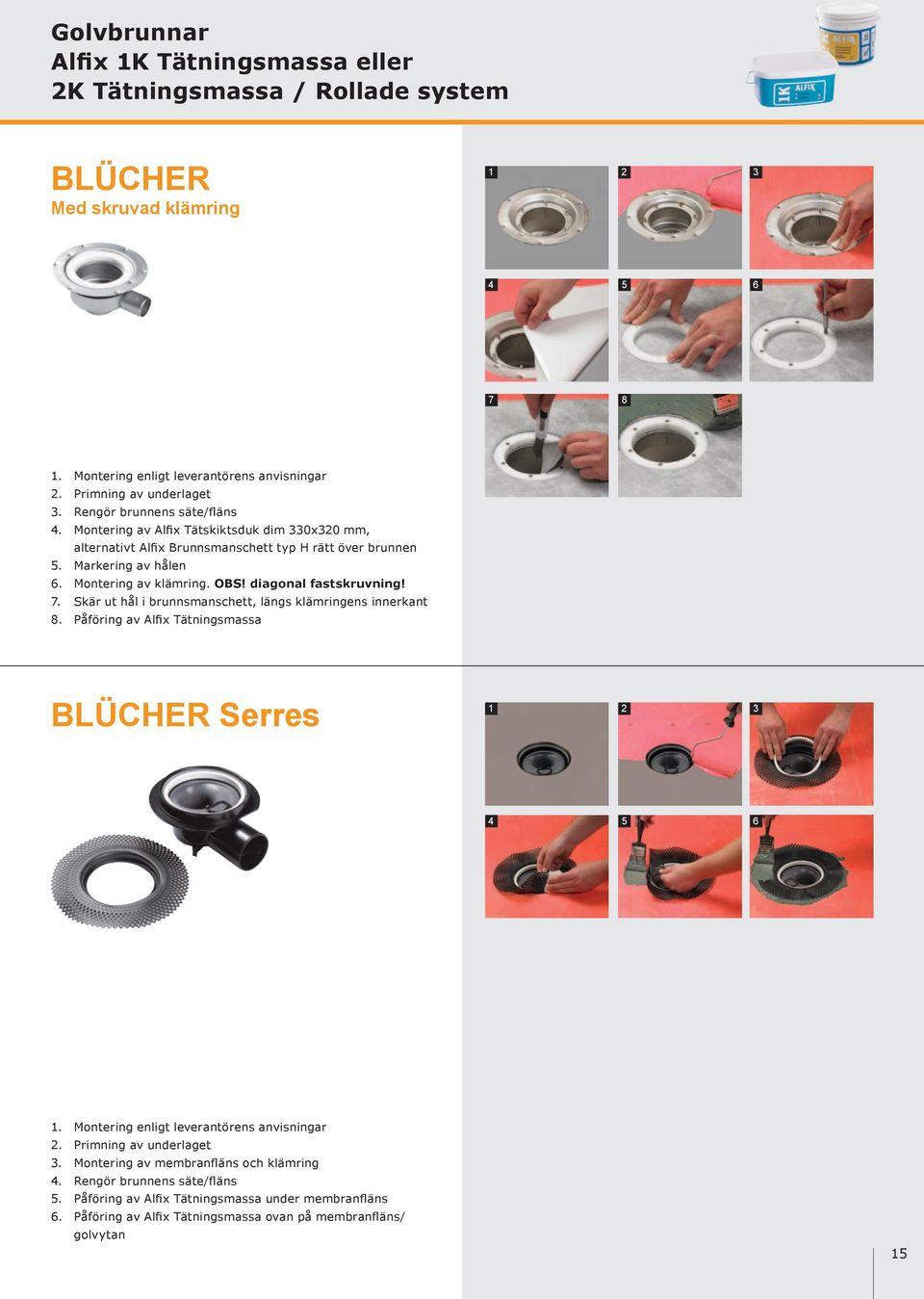

15 Golvbrunnar Alfix 1K Tätningsmassa eller 2K Tätningsmassa / Rollade system BLÜCHER Med skruvad klämring 8 4. Montering av Alfix Tätskiktsduk dim 330x320 mm, alternativt Alfix Brunnsmanschett typ H rätt över brunnen 5. Markering av hålen 6. Montering av klämring. OBS! diagonal fastskruvning!. Skär ut hål i brunnsmanschett, längs klämringens innerkant 8. Påföring av Alfix Tätningsmassa BLÜCHER Serres 3. Montering av membranfläns och klämring 4. Rengör brunnens säte/fläns 5. Påföring av Alfix Tätningsmassa under membranfläns 6. Påföring av Alfix Tätningsmassa ovan på membranfläns/ golvytan 15
