Ny täckdikningsplan för ett enskilt fält. Nässjö, Zivko Rasic

Transkript

1 Ny täckdikningsplan för ett enskilt fält Nässjö, Zivko Rasic

2 Dags för nydikning

3 Täckdikning några begrepp

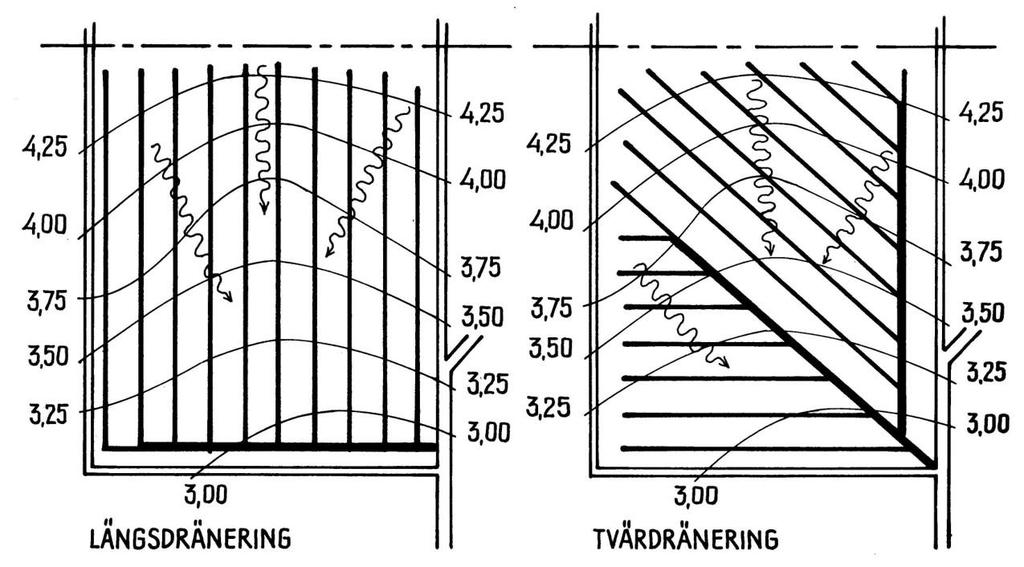

4 Täckdikning några begrepp Längsdränering & Tvärdränering

5 Tvärdränering Vid tvärdränering skär dikena effektivare av det vatten som följer matjorden Tvärdränering fordrar något starkare fältets fall

6 Projekteringsförlopp Beställning av ny *TD-plan Förslag till *TD Dimensionerad med Materialåtgång Respons från dikare ev. inmätning efter utförd dikning Förstudier Diskussion & Optimering av TD-plan Relationsritning Genomgång av underlag & Avvägning TD-plan Diskussionsunderlag Arkivering Förklaring: *TD-plan = täckdikningsplan; *TD = täckdikning

7 Förstudier Befintliga TD-planer Aktuellt fält Omkringliggande område Dikningsföretag Aktuellt fält Intilliggande fält Dikesavstånd Lerhaltskarta Genomsläpplighetskarta

8 Förstudier Främmande ledningar utsättning El, Tele, Opto, Gas Ledningskollen.se Jordvärme, Avlopp, Bevattning Privata ledningar Flygfoto Google Earth Historiska bilder Bilder med befintliga ledningar Terrängmodell GRID 2+ Externt vatten Svackor, lägsta punkter

9 Exempel på två TD-planer 1. Södervidinge 2:29 Areal: 6 ha Dikat tidigare: JA Befintliga TD-planer: JA Dikningsföretag: JA (år 2004) Externt vatten: JA Främmande ledningar: NEJ Speciell: slamningsbenägna jordar, stenförekomst 2. Lilla Harrie 1:1 Areal: 22 ha Dikat tidigare: NEJ Befintliga TD-planer: NEJ Dikningsföretag: JA (två DF: år 1891, år 1926) Externt vatten: ja Främmande ledningar: JA

10 Externt vatten

11 Inget externt vatten

12 Lokalisera fastigheten (Södervidinge 2:29) > tomter

13 via Jordbruksverket SAM nr BlockId Mh. av SAM nr & BlockId via:

14 Ladda ned Dikningsföretag i PDF format Dikningsföretag grundade förre år PDF filer kan laddas ned från Lantmäteriets webb-tjänst : Dikningsföretag grundade efter år 1920 (Skåne) - PDF filer kan laddas ned från Länsstyrelsen webb-tjänst:

15 Dikningsföretag (Lst Skåne)

16 Dikningsföretag 12-LN DAG-36 år 2004 år

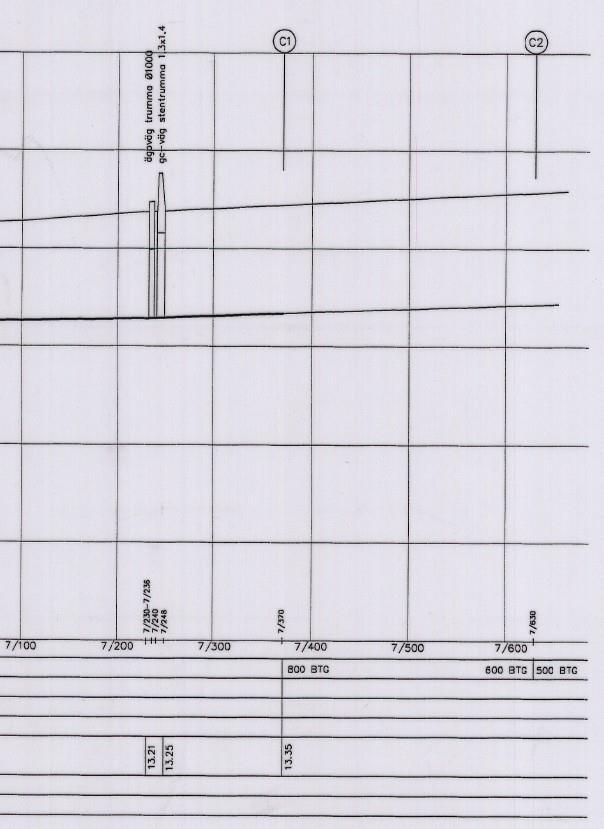

17 *DF 12-LN-2340 (år 2004) DF planritning (sektion C1-C2) DF profilritning (sektion C1-C2) Förklaring: *DF = Dikningsföretag

18 Historiska bilder (Södervidinge 2:29) tal tal eller VattenAtlas.se

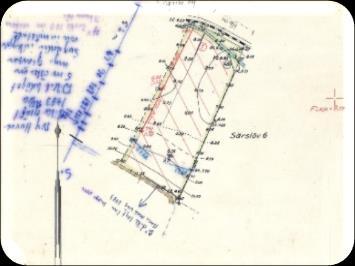

19 Befintliga TD-planer Privat arkiv (Södervidinge 2:29)

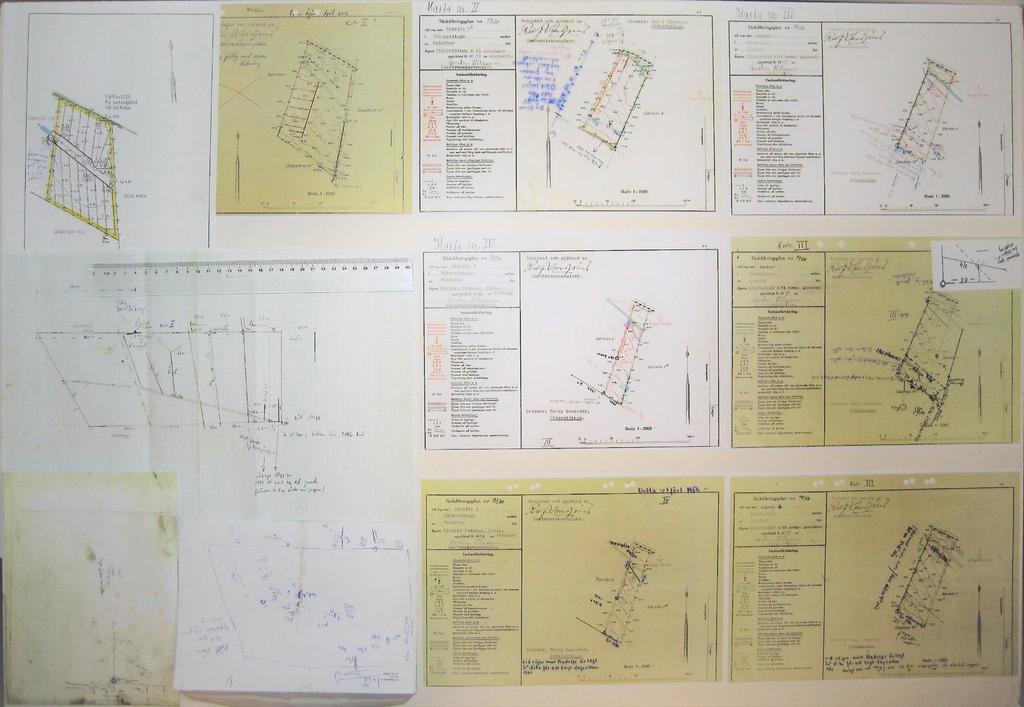

20 Flera bef. TD-planer och skisser Privat arkiv (Södervidinge 2:29)

21 Ihopsatta befintliga TD-planer (Södervidinge 2:29)

22 Externt vatten, (IN:UT = 6:1) (Södervidinge 2:29)

23 Riktning analys (bef. ledningar, odlings- & vattenriktning)

24 Höjddata GRID 2+ Laserskanning från flygplan Höjddata Grid 2+ (Södervidinge 2:29)

25 Tvärdränering - analys

26 Dikesavstånd praxis (diskussionsunderlag Södervidinge 2:29) JORDART Sand, gyttja Mo Mjäla-lättlera Mellanlera Styv lera Mycket styv lera DIKESAVSTÅND 20 m 18 m 16 m 14 m 12 m 10 m JORDART Lerhalt % Lerfria och svag leriga jordar < 5 % Leriga jordar 5 15 % Lättleror % Mellanleror % Styva leror % Mycket styva leror > 60 % Lerhalt %

27 Genomsläpplighet (diskussionsunderlag Södervidinge 2:29)

28 TD-plan Diskussionsunderlag Efter avvägning utarbetas TD-plan Diskussionsunderlag

29 Dimensionering & Materialåtgång

30 Förslag till täckdikning

31 Dikning (år 2014) ej stenfri jord Södervidinge 2:29

32 Relationsritning Södervidinge 2:29

33 2 fält - geografiskt läge

34 2. Lilla Harrie 1:1 Areal: Dikat tidigare: Befintliga TD-planer: 22 ha NEJ NEJ (kolla gårds arkiv) Dikningsföretag: JA (år 1891, år 1926) Externt vatten: (JA) Främmande ledningar: JA

35 Beställning av utsättning av främmande ledningar

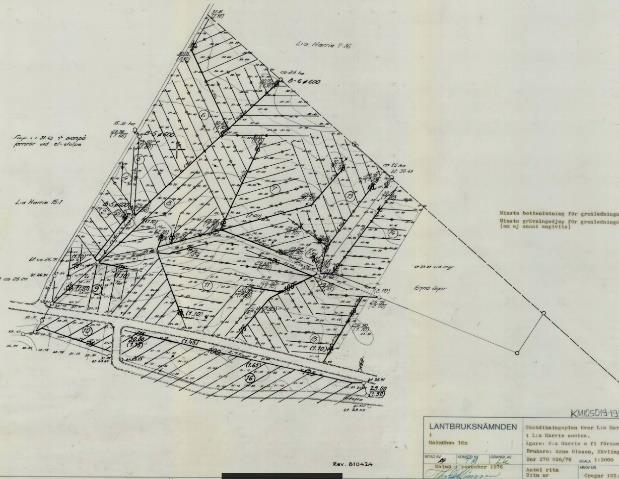

36 Befintliga TD-planer (Lst Skåne) (Lilla Harrie 1:1) Bef. TD-plan 105:18 Bef. TD-plan 105:19 om de finns arkiverade i Länsstyrelsens vattenarkiv

37 0 Flygfoto en viktig informationskälla 3 A 1 2 C 4 Google Earth > Visa > Historiska bilder; Hitta.se; Eniro.se

38 Historisk bild 1940-tal text C VattenAtlas.se >> (endast Skåne)

39 Dikningsföretag (Lst Skåne) DF 12-LN-154

40 Dikningsföretag 12-STA-56 a 1,5 m

41 Utlopp vid punkt C A C

42 C Befintlig TD-plan 105:19

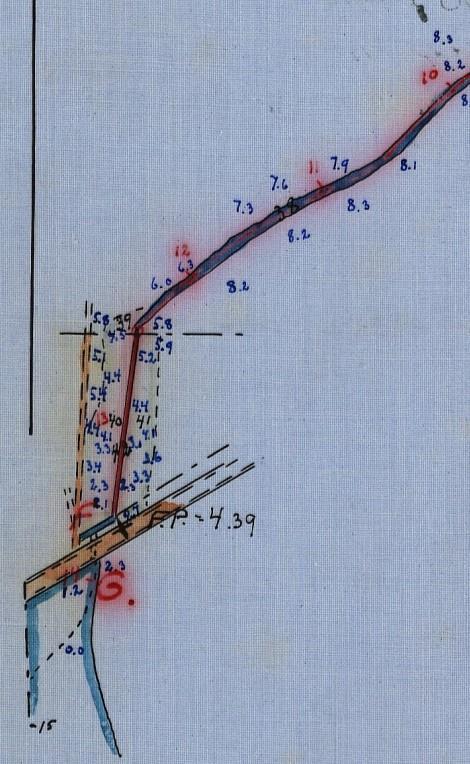

43 Dikningsföretag 12-LN-154 & TD-plan 105:19 Förberedelse Externt vatten C DF 12-LN-154 detalj Bef. TD-plan 105:19 detalj

44 Bef. TD-plan 105:19 detalj Utlopp från fält vid punkt C

45 Terrängmodell GRID 2+ analys (Lilla Harrie 1:1)

46 Externt vatten, (IN:UT = 1:3)

47 Terrängmodell GRID 2+ analys (Lilla Harrie 1:1)

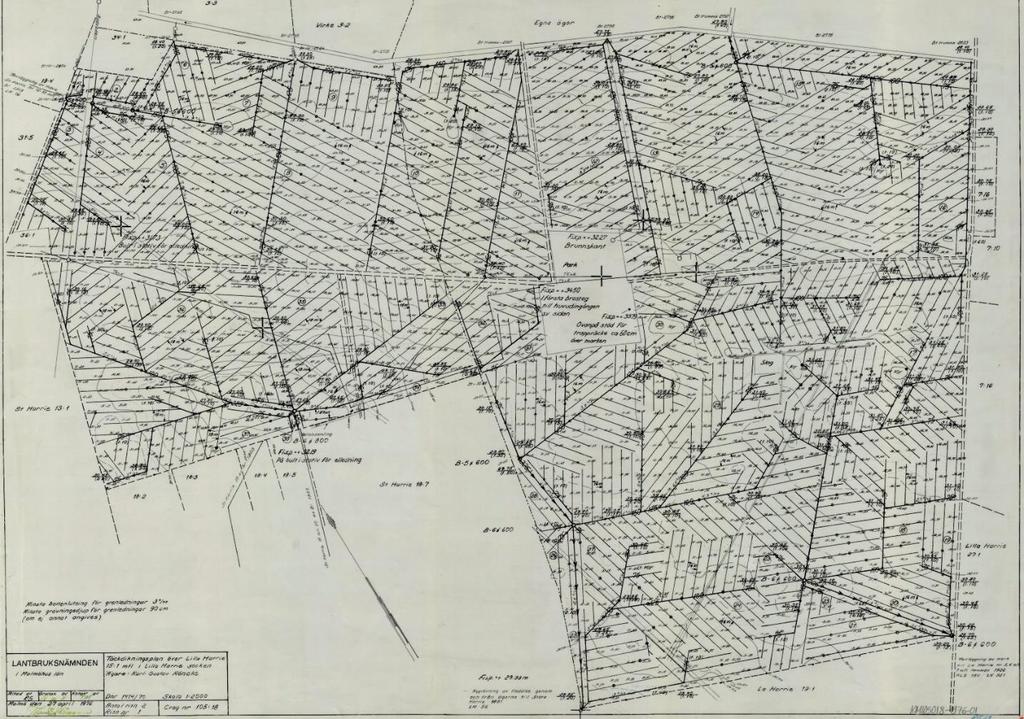

48 Befintlig TD-plan 105:18

49 Externt vatten - bef. TD-plan 105:18

50 Utlopp från fält vid punkt B

51 TD-plan Diskussionsunderlag

52 Utlopp vid A och C måste utredas

53 (obs. behovsdikning) Topografi kuperat terräng

54 (obs. systemdikning) Topografi plan terräng

55 Befintliga & Främmande ledningar Befintliga TD-system Dikningsföretag Bevattningsledningar Dagvattenledningar Avloppsledningar Jordvärme Opto Tele El Gas Fjärrvärme Kommunalt vatten mm (Kungshult 46 ha)

56 Främmande ledningar Främmande ledningar vid Kungshult: 1 x Opto = 880 meter 6 x Tele = meter 5 x El = meter (Kungshult detalj)

57 Fördyrning vid täckdikning utan hänsyn till teleledning T E L E Antal 58/50 92/80 128/ / /180 PRIS Antal korsningar 16 st kr Extra kopplingar 0 st 0 kr Extra stam 0 kr Extra gren 0 kr TOTAL extra kostnader dikning kr Ex. på optimal dikning utan hänsyn till teleledning

58 Fördyrning vid täckdikning pga. hänsyn till teleledning Kostnader: kr T E L E Antal 58/50 92/80 128/ / /180 PRIS Antal korsningar 1 st kr Extra kopplingar 10 st kr Extra stam -25 m 95 m 75 m kr Extra gren 0 kr TOTAL extra kostnader dikning kr

59 Fördyrning vid täckdikning pga. hänsyn till teleledning - Kalkyl T E L E Antal 58/50 92/80 128/ / /180 PRIS Antal korsningar 1 st kr Extra kopplingar 10 st kr Extra stam -25 m 95 m 75 m kr Extra gren 0 kr TOTAL extra kostnader dikning kr *Priser DIMENSION PRIS kr kr kr kr kr kr kr koppling 350 kr (grävning & material) korsning - dikare kr korsning - grävmaskin 835 kr brunn kr *Priserna i tabellen uppdateras varje år

60 Webb - länkar > tomter (Skåne)
