Princip REDAN vattenvärmare med PM-regulator
|
|
- Johan Viktor Bergman
- för 8 år sedan
- Visningar:
Transkript
1 Fjärrvärmecentraler

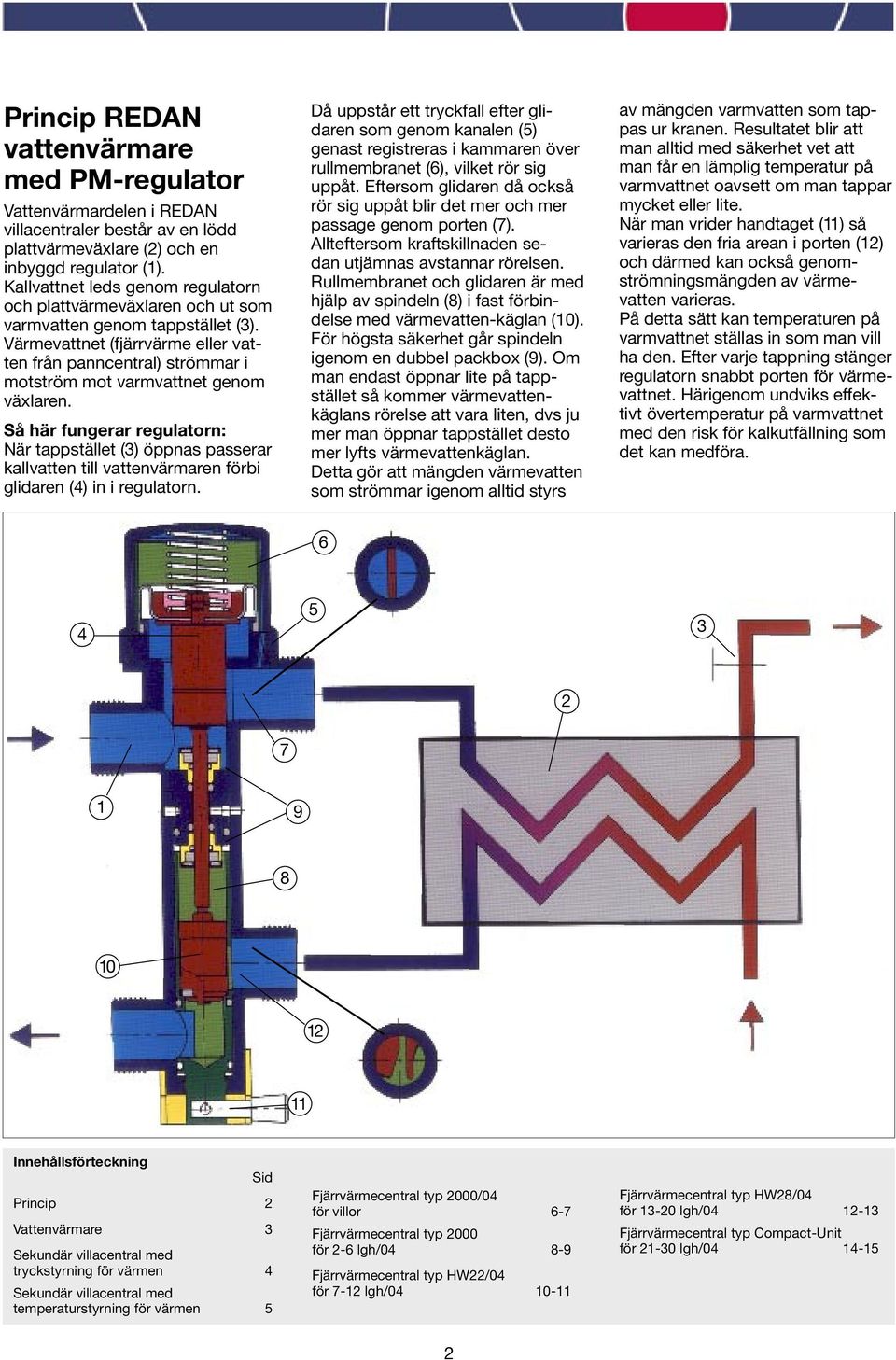

2 Princip REDAN vattenvärmare med PM-regulator Vattenvärmardelen i REDAN villacentraler består av en lödd plattvärmeväxlare (2) och en inbyggd regulator (1). Kallvattnet leds genom regulatorn och plattvärmeväxlaren och ut som varmvatten genom tappstället (3). Värmevattnet (fjärrvärme eller vatten från panncentral) strömmar i motström mot varmvattnet genom växlaren. Så här fungerar regulatorn: När tappstället (3) öppnas passerar kallvatten till vattenvärmaren förbi glidaren (4) in i regulatorn. Då uppstår ett tryckfall efter glidaren som genom kanalen (5) genast registreras i kammaren över rullmembranet (6), vilket rör sig uppåt. Eftersom glidaren då också rör sig uppåt blir det mer och mer passage genom porten (7). Allteftersom kraftskillnaden sedan utjämnas avstannar rörelsen. Rullmembranet och glidaren är med hjälp av spindeln (8) i fast förbindelse med värmevatten-käglan (10). För högsta säkerhet går spindeln igenom en dubbel packbox (9). Om man endast öppnar lite på tappstället så kommer värmevattenkäglans rörelse att vara liten, dvs ju mer man öppnar tappstället desto mer lyfts värmevattenkäglan. Detta gör att mängden värmevatten som strömmar igenom alltid styrs av mängden varmvatten som tappas ur kranen. Resultatet blir att man alltid med säkerhet vet att man får en lämplig temperatur på varmvattnet oavsett om man tappar mycket eller lite. När man vrider handtaget (11) så varieras den fria arean i porten (12) och därmed kan också genomströmningsmängden av värmevatten varieras. På detta sätt kan temperaturen på varmvattnet ställas in som man vill ha den. Efter varje tappning stänger regulatorn snabbt porten för värmevattnet. Härigenom undviks effektivt övertemperatur på varmvattnet med den risk för kalkutfällning som det kan medföra Innehållsförteckning Sid Princip 2 Vattenvärmare 3 Sekundär villacentral med tryckstyrning för värmen 4 Sekundär villacentral med temperaturstyrning för värmen 5 Fjärrvärmecentral typ 2000/04 för villor 6-7 Fjärrvärmecentral typ 2000 för 2-6 lgh/ Fjärrvärmecentral typ HW22/04 för 7-12 lgh/ Fjärrvärmecentral typ HW28/04 för lgh/ Fjärrvärmecentral typ Compact-Unit för lgh/

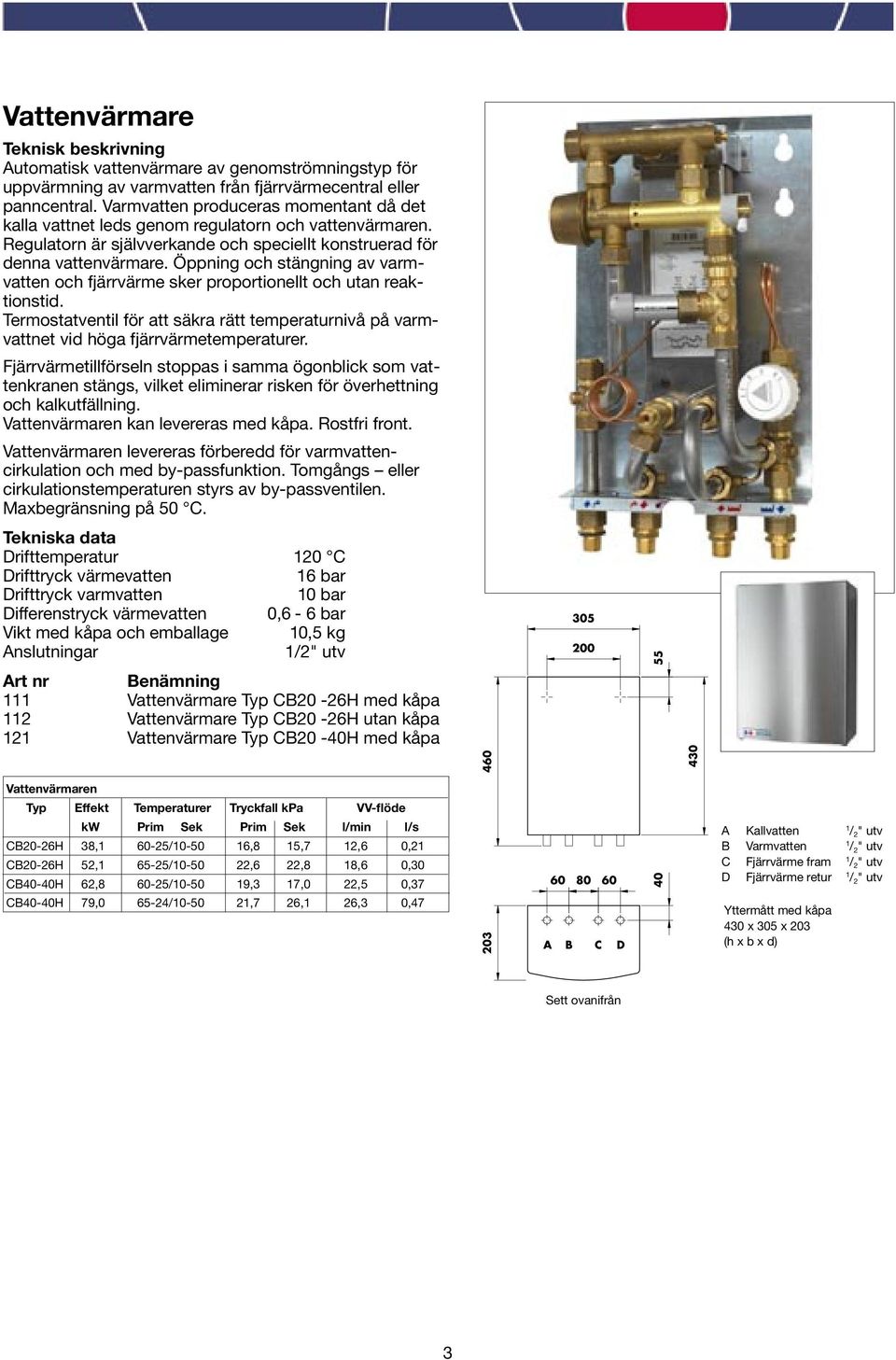

3 Vattenvärmare Teknisk beskrivning Automatisk vattenvärmare av genomströmningstyp för uppvärmning av varmvatten från fjärrvärmecentral eller panncentral. Varmvatten produceras momentant då det kalla vattnet leds genom regulatorn och vattenvärmaren. Regulatorn är självverkande och speciellt konstruerad för denna vattenvärmare. Öppning och stängning av varmvatten och fjärrvärme sker proportionellt och utan reaktionstid. Termostatventil för att säkra rätt temperaturnivå på varmvattnet vid höga fjärrvärmetemperaturer. Fjärrvärmetillförseln stoppas i samma ögonblick som vattenkranen stängs, vilket eliminerar risken för överhettning och kalkutfällning. Vattenvärmaren kan levereras med kåpa. Rostfri front. Vattenvärmaren levereras förberedd för varmvattencirkulation och med by-passfunktion. Tomgångs eller cirkulationstemperaturen styrs av by-passventilen. Maxbegränsning på 50 C. Tekniska data Drifttemperatur 120 C Drifttryck värmevatten 16 bar Drifttryck varmvatten 10 bar Differenstryck värmevatten 0,6-6 bar Vikt med kåpa och emballage 10,5 kg Anslutningar 1/2" utv Vattenvärmare Typ CB20-26H med kåpa 112 Vattenvärmare Typ CB20-26H utan kåpa 121 Vattenvärmare Typ CB20-40H med kåpa Vattenvärmaren Typ Effekt Temperaturer Tryckfall kpa VV-flöde kw Prim Sek Prim Sek l/min l/s CB20-26H 38, / ,8 15,7 12,6 0,21 CB20-26H 52, / ,6 22,8 18,6 0,30 CB40-40H 62, / ,3 17,0 22,5 0,37 CB40-40H 79, / ,7 26,1 26,3 0, A B C D A Kallvatten 1 / 2 " utv B Varmvatten 1 / 2 " utv C Fjärrvärme fram 1 / 2 " utv D Fjärrvärme retur 1 / 2 " utv Yttermått med kåpa 430 x 305 x 203 (h x b x d) Sett ovanifrån 3

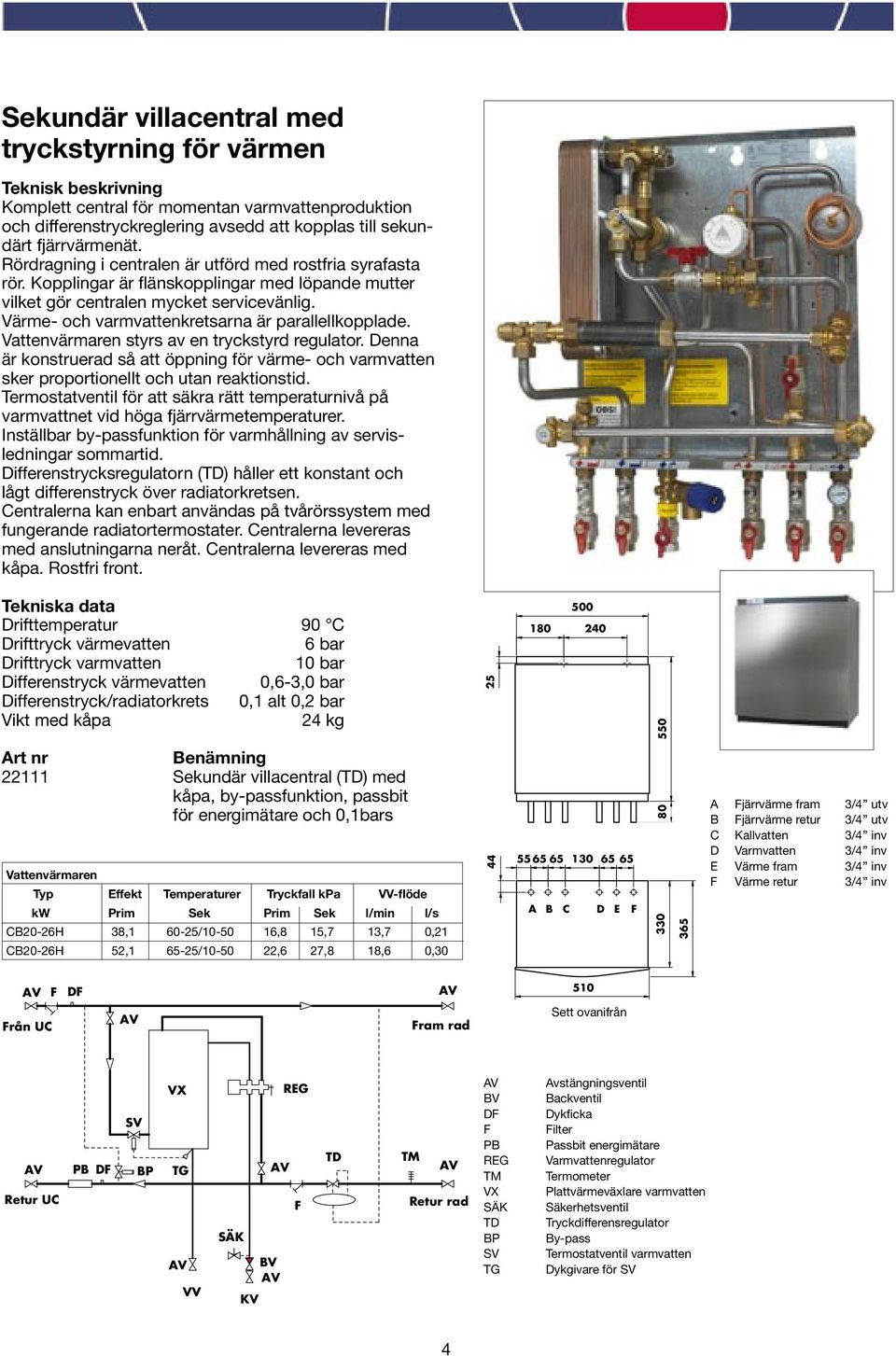

4 Sekundär villacentral med tryckstyrning för värmen Teknisk beskrivning Komplett central för momentan varmvattenproduktion och differenstryckreglering avsedd att kopplas till sekundärt fjärrvärmenät. Rördragning i centralen är utförd med rostfria syrafasta rör. Kopplingar är flänskopplingar med löpande mutter vilket gör centralen mycket servicevänlig. Värme- och varmvattenkretsarna är parallellkopplade. Vattenvärmaren styrs av en tryckstyrd regulator. Denna är konstruerad så att öppning för värme- och varmvatten sker proportionellt och utan reaktionstid. Termostatventil för att säkra rätt temperaturnivå på varmvattnet vid höga fjärrvärmetemperaturer. Inställbar by-passfunktion för varmhållning av servisledningar sommartid. Differenstrycksregulatorn (TD) håller ett konstant och lågt differenstryck över radiatorkretsen. Centralerna kan enbart användas på tvårörssystem med fungerande radiatortermostater. Centralerna levereras med anslutningarna neråt. Centralerna levereras med kåpa. Rostfri front. Tekniska data Drifttemperatur 90 C Drifttryck värmevatten 6 bar Drifttryck varmvatten 10 bar Differenstryck värmevatten 0,6-3,0 bar Differenstryck/radiatorkrets 0,1 alt 0,2 bar Vikt med kåpa 24 kg Art nr Benämning Sekundär villacentral (TD) med kåpa, by-passfunktion, passbit för energimätare och 0,1bars Vattenvärmaren Typ Effekt Temperaturer Tryckfall kpa VV-flöde kw Prim Sek Prim Sek l/min l/s CB20-26H 38, / ,8 15,7 13,7 0,21 CB20-26H 52, / ,6 27,8 18,6 0, A B C D E F A Fjärrvärme fram 3/4 utv B Fjärrvärme retur 3/4 utv C Kallvatten 3/4 inv D Varmvatten 3/4 inv E Värme fram 3/4 inv F Värme retur 3/4 inv Från UC F Fram rad 510 Sett ovanifrån Retur UC PB SV BP VX TG VV SÄK KV BV REG F TD Retur rad BV F PB REG VX SÄK TD BP SV TG Avstängningsventil Backventil Dykficka Filter Passbit energimätare Varmvattenregulator Termometer Plattvärmeväxlare varmvatten Säkerhetsventil Tryckdifferensregulator By-pass Termostatventil varmvatten Dykgivare för SV 4

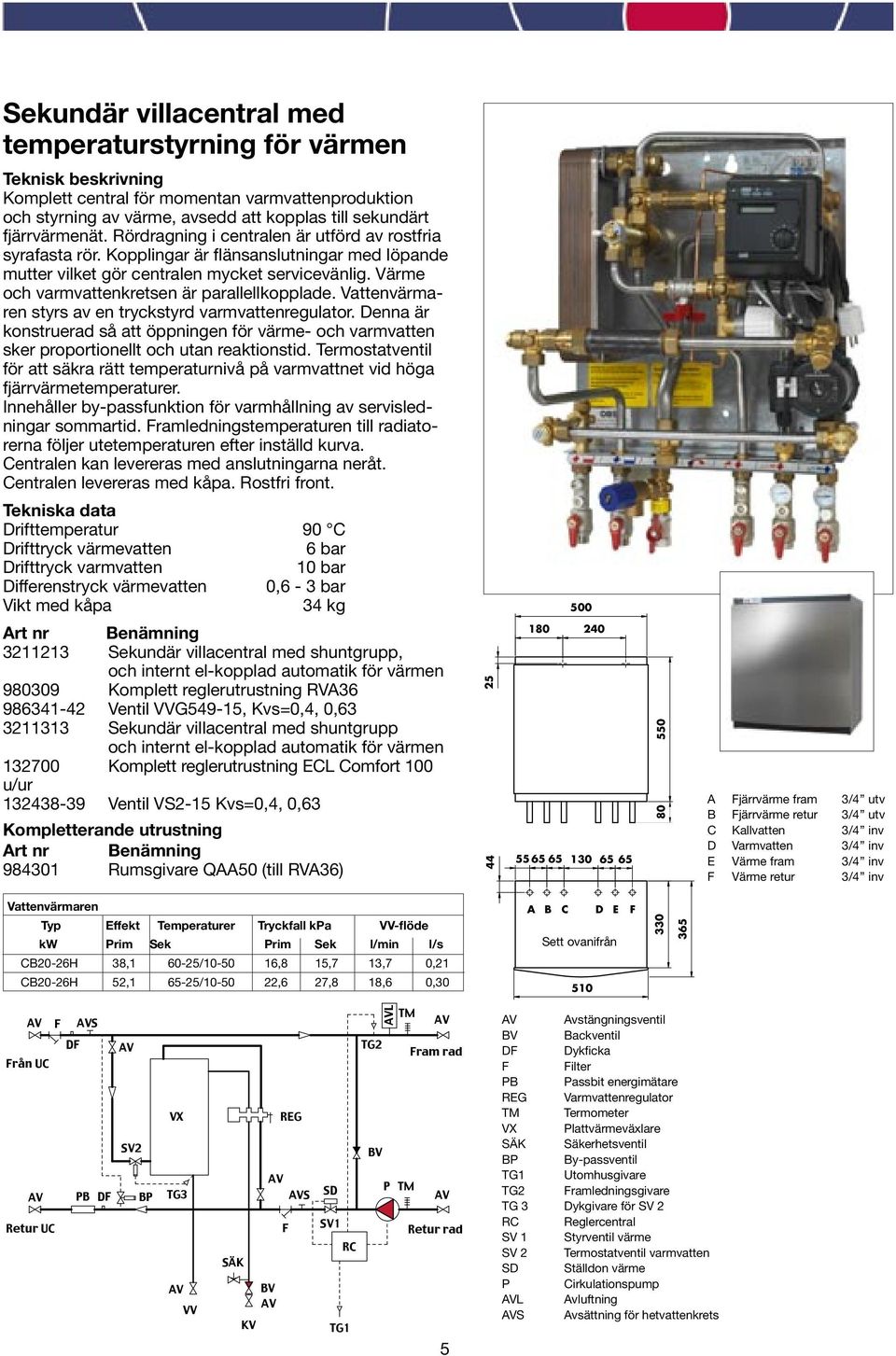

5 Sekundär villacentral med temperaturstyrning för värmen Teknisk beskrivning Komplett central för momentan varmvattenproduktion och styrning av värme, avsedd att kopplas till sekundärt fjärrvärmenät. Rördragning i centralen är utförd av rostfria syrafasta rör. Kopplingar är flänsanslutningar med löpande mutter vilket gör centralen mycket servicevänlig. Värme och varmvattenkretsen är parallellkopplade. Vattenvärmaren styrs av en tryckstyrd varmvattenregulator. Denna är konstruerad så att öppningen för värme- och varmvatten sker proportionellt och utan reaktionstid. Termostatventil för att säkra rätt temperaturnivå på varmvattnet vid höga fjärrvärmetemperaturer. Innehåller by-passfunktion för varmhållning av servisledningar sommartid. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva. Centralen kan levereras med anslutningarna neråt. Centralen levereras med kåpa. Rostfri front. Tekniska data Drifttemperatur 90 C Drifttryck värmevatten 6 bar Drifttryck varmvatten 10 bar Differenstryck värmevatten 0,6-3 bar Vikt med kåpa 34 kg Sekundär villacentral med shuntgrupp, och internt el-kopplad automatik för värmen Komplett reglerutrustning RVA Ventil VVG549-15, Kvs=0,4, 0, Sekundär villacentral med shuntgrupp och internt el-kopplad automatik för värmen Komplett reglerutrustning ECL Comfort 100 u/ur Ventil VS2-15 Kvs=0,4, 0,63 Kompletterande utrustning Rumsgivare QAA50 (till RVA36) A Fjärrvärme fram 3/4 utv B Fjärrvärme retur 3/4 utv C Kallvatten 3/4 inv D Varmvatten 3/4 inv E Värme fram 3/4 inv F Värme retur 3/4 inv Vattenvärmaren Typ Effekt Temperaturer Tryckfall kpa VV-flöde kw Prim Sek Prim Sek l/min l/s CB20-26H 38, / ,8 15,7 13,7 0,21 CB20-26H 52, / ,6 27,8 18,6 0,30 A B C D E F Sett ovanifrån F S Från UC PB Retur UC BP VX VV SÄK KV BV REG S F L L BV SD P Fram rad Retur rad 5 Avstängningsventil BV Backventil Dykficka F Filter PB Passbit energimätare REG Varmvattenregulator Termometer VX Plattvärmeväxlare SÄK Säkerhetsventil BP By-passventil Utomhusgivare Framledningsgivare TG 3 Dykgivare för SV 2 Reglercentral SV 1 Styrventil värme SV 2 Termostatventil varmvatten SD Ställdon värme P Cirkulationspump L Avluftning S Avsättning för hetvattenkrets

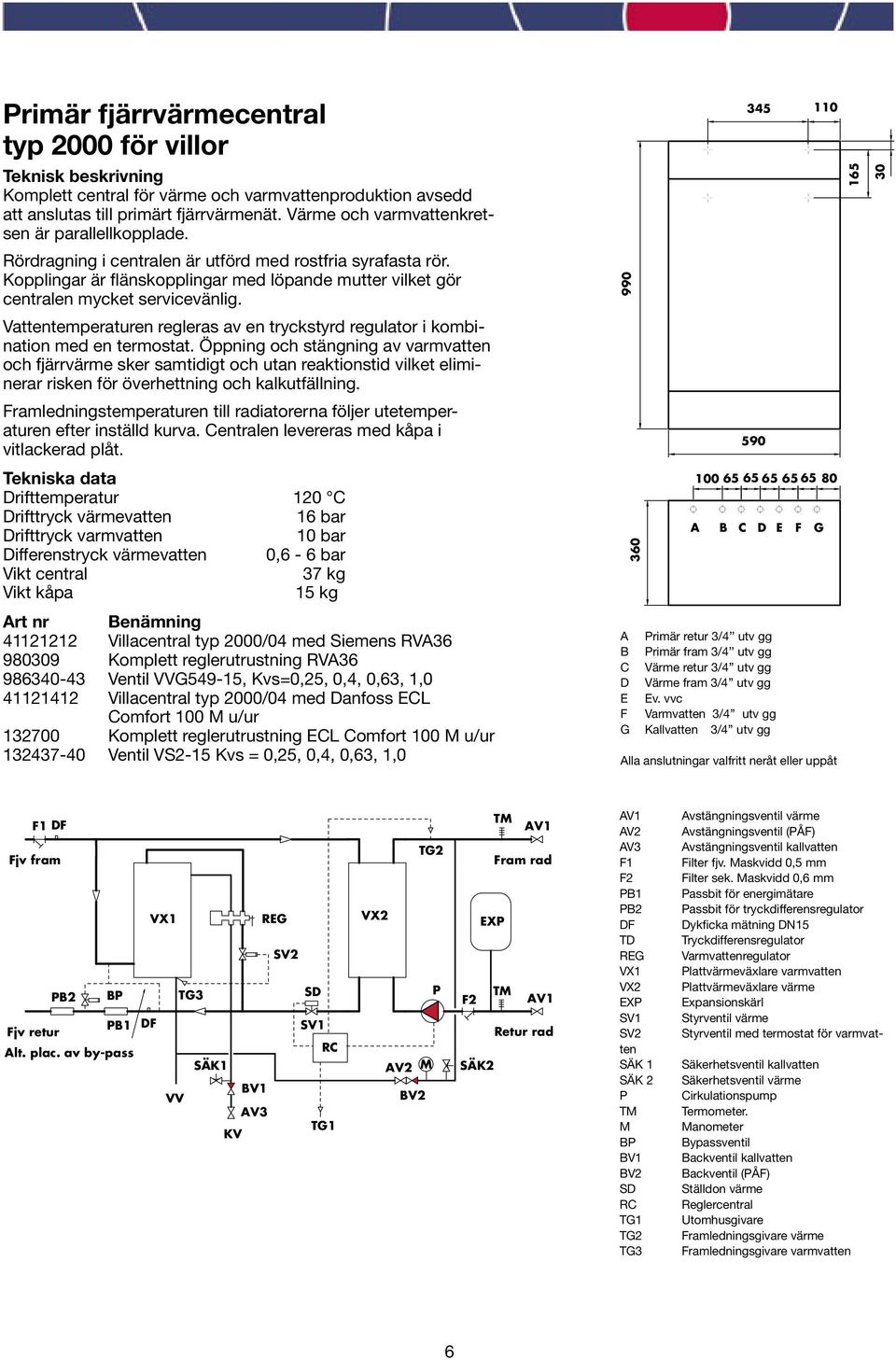

6 Primär fjärrvärmecentral typ 2000 för villor Teknisk beskrivning Komplett central för värme och varmvattenproduktion avsedd att anslutas till primärt fjärrvärmenät. Värme och varmvattenkretsen är parallellkopplade. Rördragning i centralen är utförd med rostfria syrafasta rör. Kopplingar är flänskopplingar med löpande mutter vilket gör centralen mycket servicevänlig. Vattentemperaturen regleras av en tryckstyrd regulator i kombination med en termostat. Öppning och stängning av varmvatten och fjärrvärme sker samtidigt och utan reaktionstid vilket eliminerar risken för överhettning och kalkutfällning. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva. Centralen levereras med kåpa i vitlackerad plåt. Tekniska data Drifttemperatur 120 C Drifttryck värmevatten 16 bar Drifttryck varmvatten 10 bar Differenstryck värmevatten 0,6-6 bar Vikt central 37 kg Vikt kåpa 15 kg Villacentral typ 2000/04 med Siemens RVA Komplett reglerutrustning RVA Ventil VVG549-15, Kvs=0,25, 0,4, 0,63, 1, Villacentral typ 2000/04 med Danfoss ECL Comfort 100 M u/ur Komplett reglerutrustning ECL Comfort 100 M u/ur Ventil VS2-15 Kvs = 0,25, 0,4, 0,63, 1, A B C D E F G A Primär retur 3/4 utv gg B Primär fram 3/4 utv gg C Värme retur 3/4 utv gg D Värme fram 3/4 utv gg E Ev. vvc F Varmvatten 3/4 utv gg G Kallvatten 3/4 utv gg Alla anslutningar valfritt neråt eller uppåt F1 Fjv fram PB2 BP PB1 Fjv retur Alt. plac. av by-pass REG SÄK1 VV 3 KV SD P 2 M 1 Fram rad EXP F2 1 Retur rad SÄK2 Avstängningsventil värme Avstängningsventil (PÅF) Avstängningsventil kallvatten Filter fjv. Maskvidd 0,5 mm Filter sek. Maskvidd 0,6 mm Passbit för energimätare Passbit för tryckdifferensregulator Dykficka mätning DN15 Tryckdifferensregulator Varmvattenregulator Plattvärmeväxlare varmvatten Plattvärmeväxlare värme Expansionskärl Styrventil värme Styrventil med termostat för varmvat- Säkerhetsventil kallvatten Säkerhetsventil värme Cirkulationspump Termometer. Manometer Bypassventil Backventil kallvatten Backventil (PÅF) Ställdon värme Reglercentral Utomhusgivare Framledningsgivare värme Framledningsgivare varmvatten F1 F2 PB1 PB2 TD REG EXP ten SÄK 1 SÄK 2 P M BP SD 6

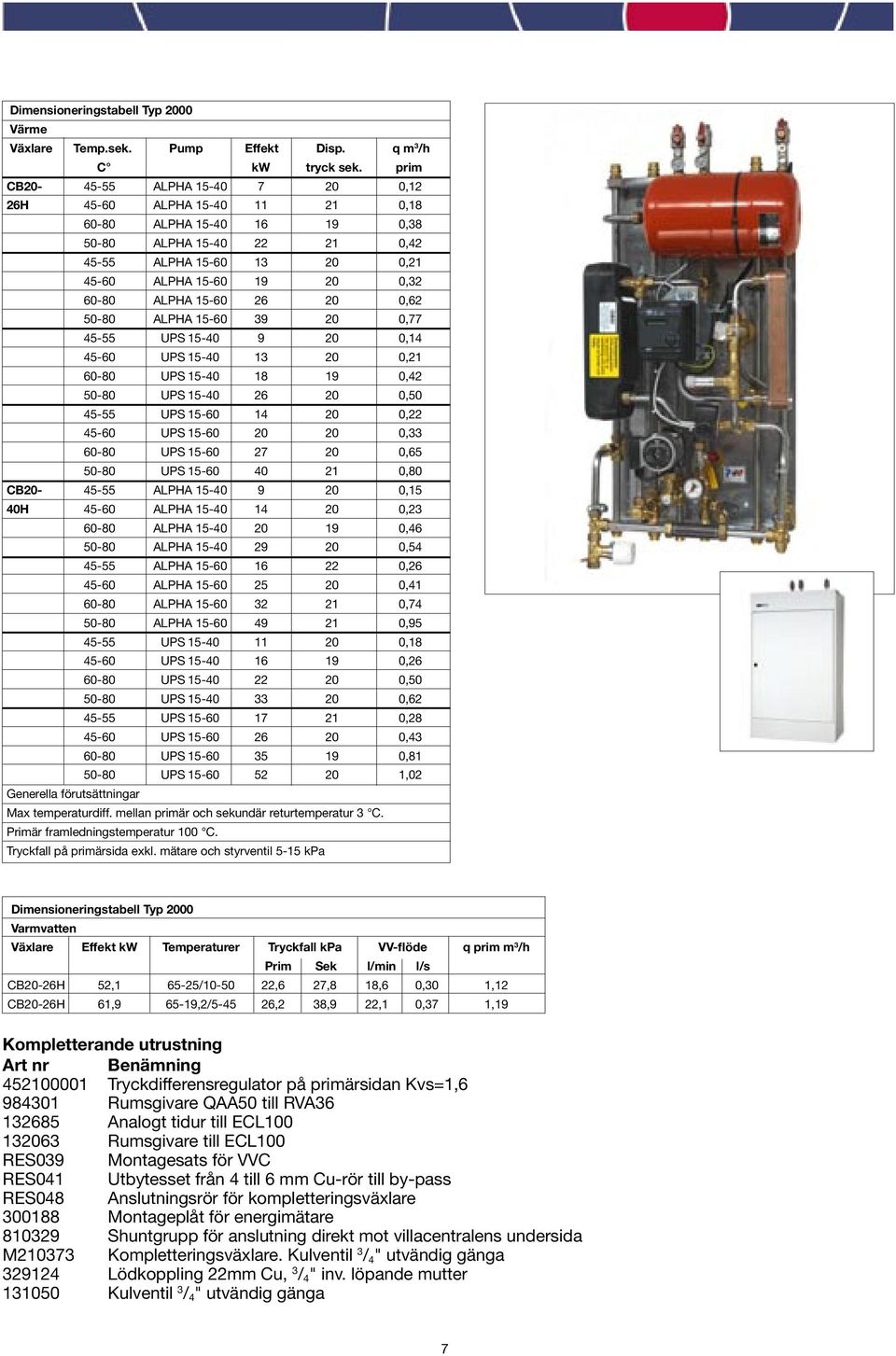

7 Dimensioneringstabell Typ 2000 Värme Växlare Temp.sek. Pump Effekt Disp. q m 3 /h C kw tryck sek. prim CB ALPHA ,12 26H ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS ,80 CB ALPHA ,15 40H ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS ,02 Generella förutsättningar Max temperaturdiff. mellan primär och sekundär returtemperatur 3 C. Primär framledningstemperatur 100 C. Tryckfall på primärsida exkl. mätare och styrventil 5-15 kpa Dimensioneringstabell Typ 2000 Varmvatten Växlare Effekt kw Temperaturer Tryckfall kpa VV-flöde q prim m 3 /h Prim Sek l/min l/s CB20-26H 52, / ,6 27,8 18,6 0,30 1,12 CB20-26H 61, ,2/ ,2 38,9 22,1 0,37 1,19 Kompletterande utrustning Tryckdifferensregulator på primärsidan Kvs=1, Rumsgivare QAA50 till RVA Analogt tidur till ECL Rumsgivare till ECL100 RES039 Montagesats för VVC RES041 Utbytesset från 4 till 6 mm Cu-rör till by-pass RES048 Anslutningsrör för kompletteringsväxlare Montageplåt för energimätare Shuntgrupp för anslutning direkt mot villacentralens undersida M Kompletteringsväxlare. Kulventil 3 / 4 " utvändig gänga Lödkoppling 22mm Cu, 3 / 4 " inv. löpande mutter Kulventil 3 / 4 " utvändig gänga 7

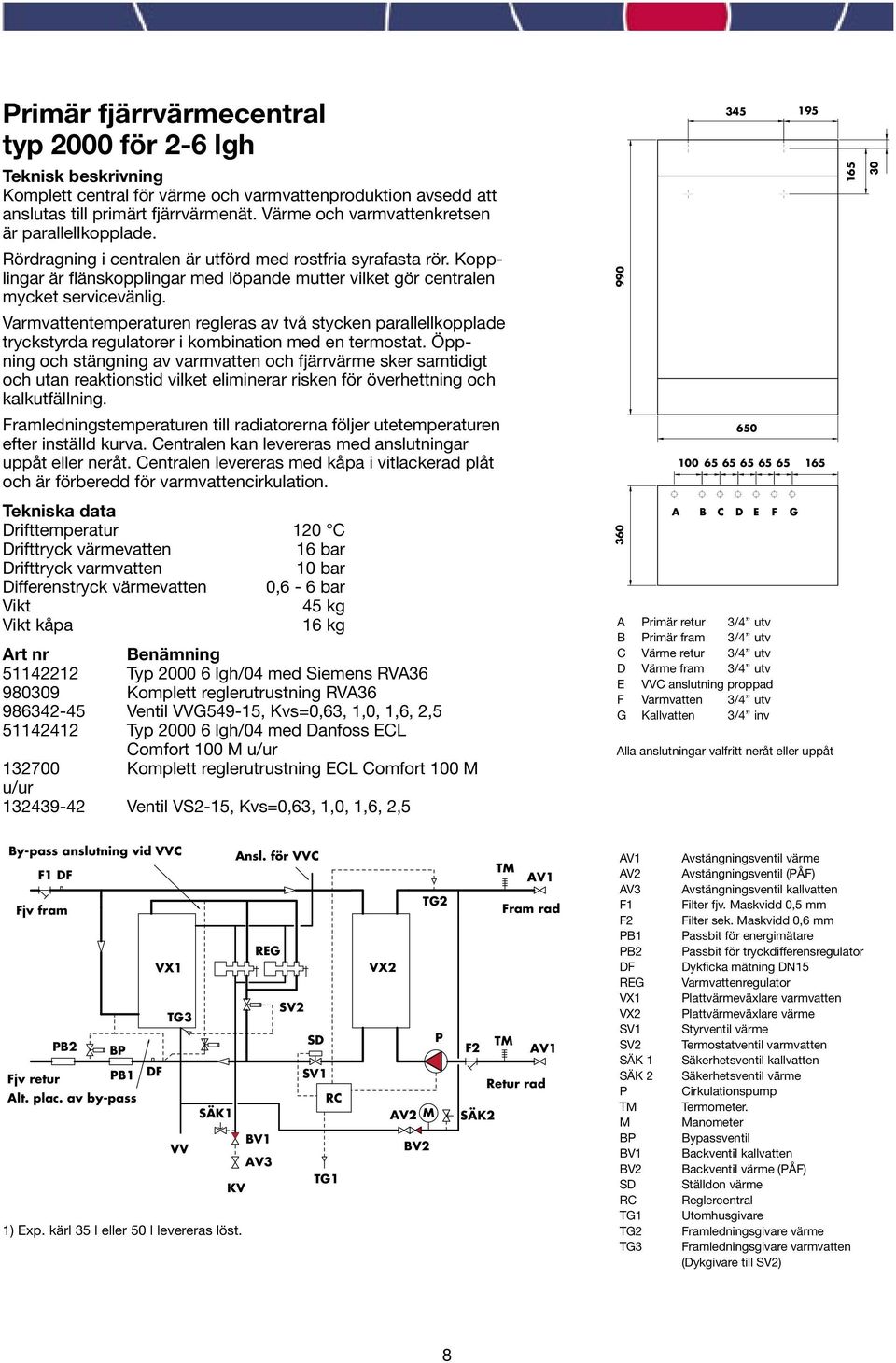

8 Primär fjärrvärmecentral typ 2000 för 2-6 lgh Teknisk beskrivning Komplett central för värme och varmvattenproduktion avsedd att anslutas till primärt fjärrvärmenät. Värme och varmvattenkretsen är parallellkopplade. Rördragning i centralen är utförd med rostfria syrafasta rör. Kopplingar är flänskopplingar med löpande mutter vilket gör centralen mycket servicevänlig. Varmvattentemperaturen regleras av två stycken parallellkopplade tryckstyrda regulatorer i kombination med en termostat. Öppning och stängning av varmvatten och fjärrvärme sker samtidigt och utan reaktionstid vilket eliminerar risken för överhettning och kalkutfällning. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva. Centralen kan levereras med anslutningar uppåt eller neråt. Centralen levereras med kåpa i vitlackerad plåt och är förberedd för varmvattencirkulation Tekniska data Drifttemperatur 120 C Drifttryck värmevatten 16 bar Drifttryck varmvatten 10 bar Differenstryck värmevatten 0,6-6 bar Vikt 45 kg Vikt kåpa 16 kg Typ lgh/04 med Siemens RVA Komplett reglerutrustning RVA Ventil VVG549-15, Kvs=0,63, 1,0, 1,6, 2, Typ lgh/04 med Danfoss ECL Comfort 100 M u/ur Komplett reglerutrustning ECL Comfort 100 M u/ur Ventil VS2-15, Kvs=0,63, 1,0, 1,6, 2,5 360 A B C D E F G A Primär retur 3/4 utv B Primär fram 3/4 utv C Värme retur 3/4 utv D Värme fram 3/4 utv E VVC anslutning proppad F Varmvatten 3/4 utv G Kallvatten 3/4 inv Alla anslutningar valfritt neråt eller uppåt By-pass anslutning vid VVC Ansl. för VVC F1 Fjv fram REG SD PB2 BP Fjv retur PB1 Alt. plac. av by-pass SÄK1 VV 3 KV 1) Exp. kärl 35 l eller 50 l levereras löst. P 2 M 1 Fram rad F2 1 Retur rad SÄK F1 F2 PB1 PB2 REG SÄK 1 SÄK 2 P M BP SD Avstängningsventil värme Avstängningsventil (PÅF) Avstängningsventil kallvatten Filter fjv. Maskvidd 0,5 mm Filter sek. Maskvidd 0,6 mm Passbit för energimätare Passbit för tryckdifferensregulator Dykficka mätning DN15 Varmvattenregulator Plattvärmeväxlare varmvatten Plattvärmeväxlare värme Styrventil värme Termostatventil varmvatten Säkerhetsventil kallvatten Säkerhetsventil värme Cirkulationspump Termometer. Manometer Bypassventil Backventil kallvatten Backventil värme (PÅF) Ställdon värme Reglercentral Utomhusgivare Framledningsgivare värme Framledningsgivare varmvatten (Dykgivare till ) 8

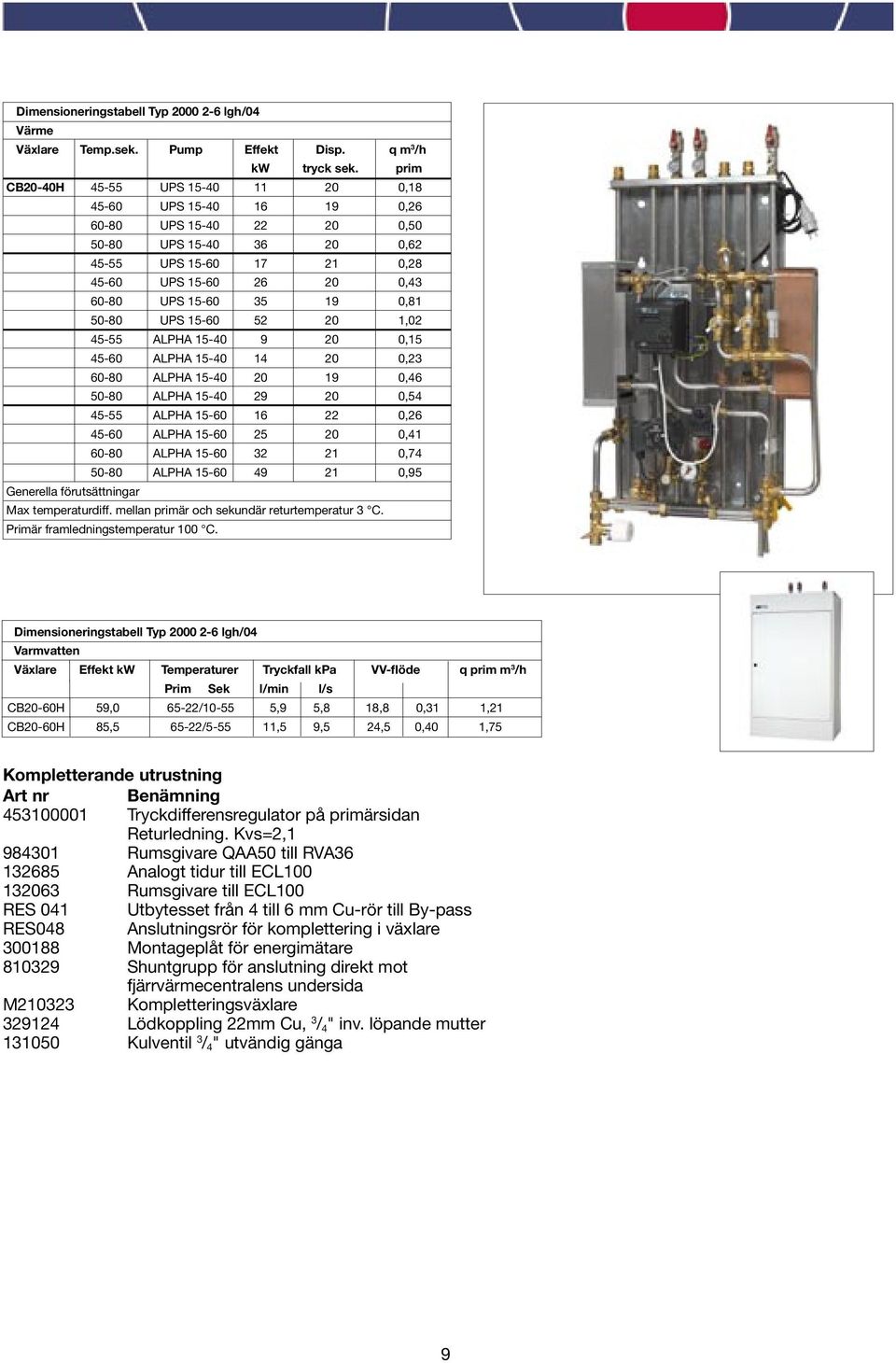

9 Dimensioneringstabell Typ lgh/04 Värme Växlare Temp.sek. Pump Effekt Disp. q m 3 /h kw tryck sek. prim CB20-40H UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA , ALPHA ,95 Generella förutsättningar Max temperaturdiff. mellan primär och sekundär returtemperatur 3 C. Primär framledningstemperatur 100 C. Dimensioneringstabell Typ lgh/04 Varmvatten Växlare Effekt kw Temperaturer Tryckfall kpa VV-flöde q prim m 3 /h Prim Sek l/min l/s CB20-60H 59, / ,9 5,8 18,8 0,31 1,21 CB20-60H 85, / ,5 9,5 24,5 0,40 1,75 Kompletterande utrustning Tryckdifferensregulator på primärsidan Returledning. Kvs=2, Rumsgivare QAA50 till RVA Analogt tidur till ECL Rumsgivare till ECL100 RES 041 Utbytesset från 4 till 6 mm Cu-rör till By-pass RES048 Anslutningsrör för komplettering i växlare Montageplåt för energimätare Shuntgrupp för anslutning direkt mot fjärrvärmecentralens undersida M Kompletteringsväxlare Lödkoppling 22mm Cu, 3 / 4 " inv. löpande mutter Kulventil 3 / 4 " utvändig gänga 9

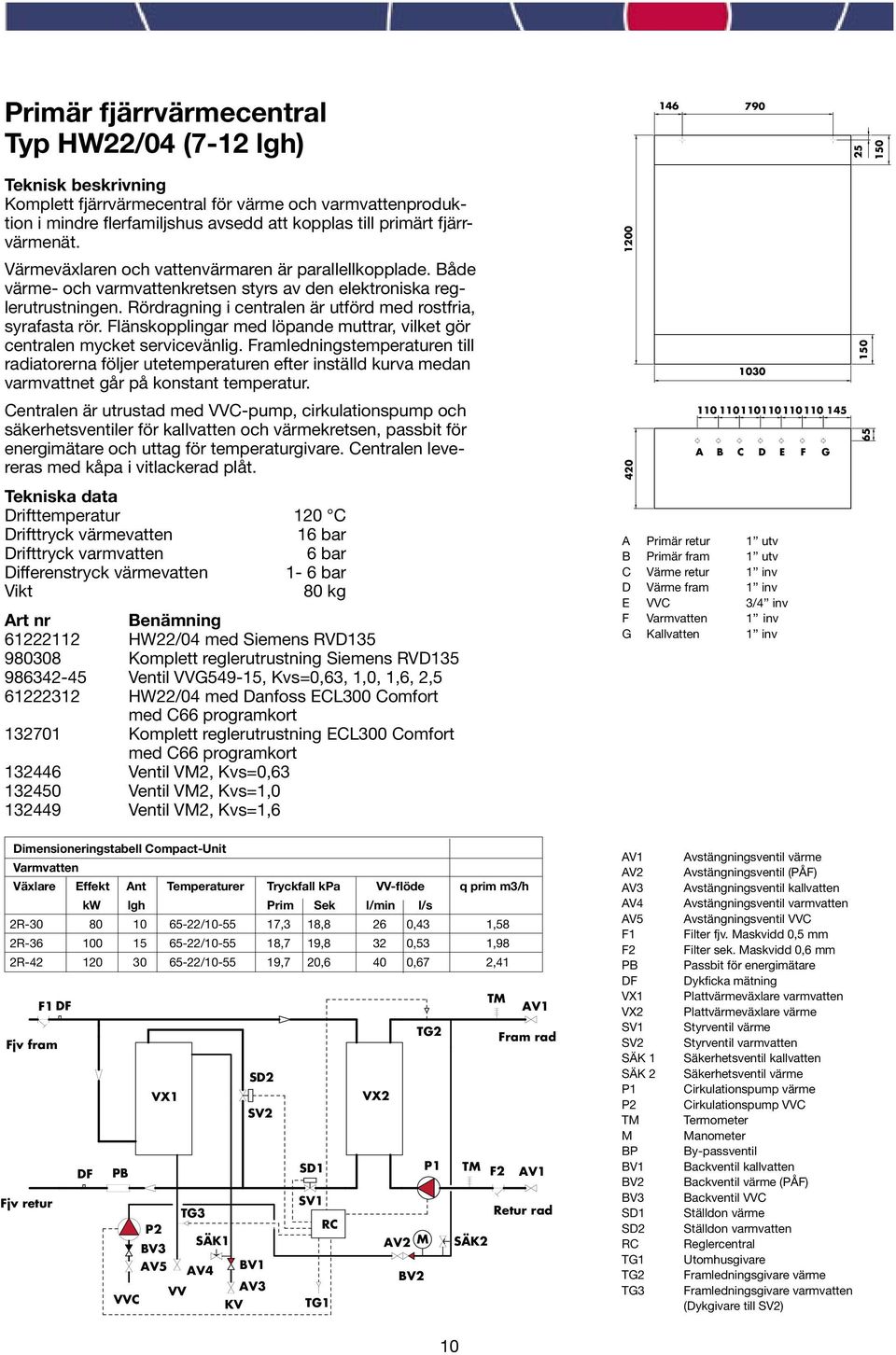

10 Primär fjärrvärmecentral Typ HW22/04 (7-12 lgh) Teknisk beskrivning Komplett fjärrvärmecentral för värme och varmvattenproduktion i mindre flerfamiljshus avsedd att kopplas till primärt fjärrvärmenät. Värmeväxlaren och vattenvärmaren är parallellkopplade. Både värme- och varmvattenkretsen styrs av den elektroniska reglerutrustningen. Rördragning i centralen är utförd med rostfria, syrafasta rör. Flänskopplingar med löpande muttrar, vilket gör centralen mycket servicevänlig. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva medan varmvattnet går på konstant temperatur. Centralen är utrustad med VVC-pump, cirkulationspump och säkerhetsventiler för kallvatten och värmekretsen, passbit för energimätare och uttag för temperaturgivare. Centralen levereras med kåpa i vitlackerad plåt. Tekniska data Drifttemperatur 120 C Drifttryck värmevatten 16 bar Drifttryck varmvatten 6 bar Differenstryck värmevatten 1-6 bar Vikt 80 kg HW22/04 med Siemens RVD Komplett reglerutrustning Siemens RVD Ventil VVG549-15, Kvs=0,63, 1,0, 1,6, 2, HW22/04 med Danfoss ECL300 Comfort med C66 programkort Komplett reglerutrustning ECL300 Comfort med C66 programkort Ventil VM2, Kvs=0, Ventil VM2, Kvs=1, Ventil VM2, Kvs=1, A B C D E F G A Primär retur 1 utv B Primär fram 1 utv C Värme retur 1 inv D Värme fram 1 inv E VVC 3/4 inv F Varmvatten 1 inv G Kallvatten 1 inv Dimensioneringstabell Compact-Unit Varmvatten Växlare Effekt Ant Temperaturer Tryckfall kpa VV-flöde q prim m3/h kw lgh Prim Sek l/min l/s 2R / ,3 18,8 26 0,43 1,58 2R / ,7 19,8 32 0,53 1,98 2R / ,7 20,6 40 0,67 2,41 F1 Fjv fram Fjv retur PB VVC P2 BV3 5 VV SÄK1 4 KV SD2 3 SD1 2 M P1 SÄK2 F2 1 Fram rad 1 Retur rad F1 F2 PB SÄK 1 SÄK 2 P1 P2 M BP BV3 SD1 SD2 Avstängningsventil värme Avstängningsventil (PÅF) Avstängningsventil kallvatten Avstängningsventil varmvatten Avstängningsventil VVC Filter fjv. Maskvidd 0,5 mm Filter sek. Maskvidd 0,6 mm Passbit för energimätare Dykficka mätning Plattvärmeväxlare varmvatten Plattvärmeväxlare värme Styrventil värme Styrventil varmvatten Säkerhetsventil kallvatten Säkerhetsventil värme Cirkulationspump värme Cirkulationspump VVC Termometer Manometer By-passventil Backventil kallvatten Backventil värme (PÅF) Backventil VVC Ställdon värme Ställdon varmvatten Reglercentral Utomhusgivare Framledningsgivare värme Framledningsgivare varmvatten (Dykgivare till ) 10

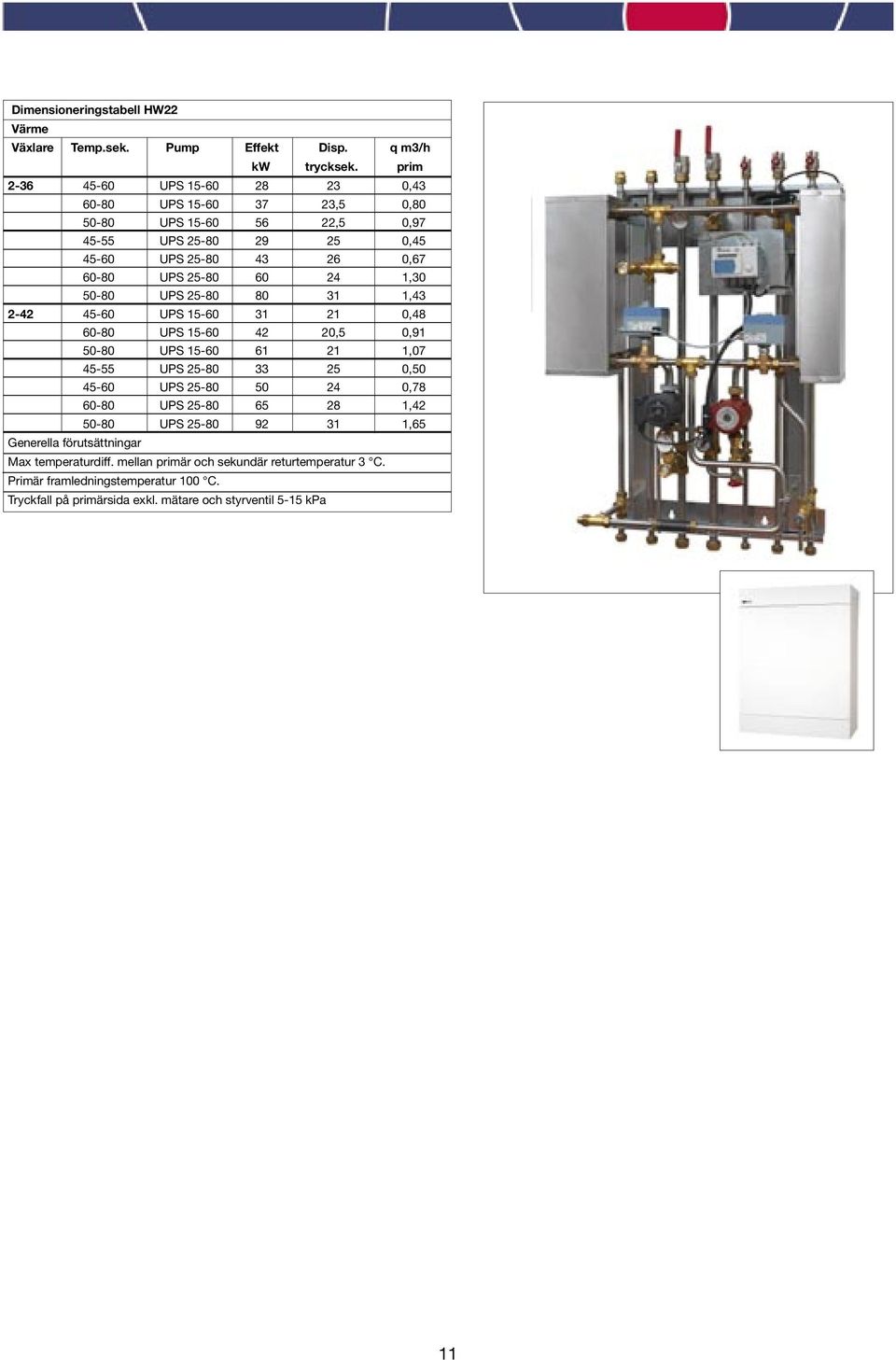

11 Dimensioneringstabell HW22 Värme Växlare Temp.sek. Pump Effekt Disp. q m3/h kw trycksek. prim UPS , UPS ,5 0, UPS ,5 0, UPS , UPS , UPS , UPS , UPS , UPS ,5 0, UPS , UPS , UPS , UPS , UPS ,65 Generella förutsättningar Max temperaturdiff. mellan primär och sekundär returtemperatur 3 C. Primär framledningstemperatur 100 C. Tryckfall på primärsida exkl. mätare och styrventil 5-15 kpa 11
12 Primär fjärrvärmecentral Typ HW28/04 (13-20 lgh) Teknisk beskrivning Komplett fjärrvärmecentral för värme och varmvattenproduktion i mindre flerfamiljshus avsedd att kopplas till primärt fjärrvärmenät. Värmeväxlaren och vattenvärmaren är parallellkopplade. Både värme- och varmvattenkretsen styrs av den elektroniska reglerutrustningen. Rördragning i centralen är utförd med rostfria, syrafasta rör. Flänskopplingar med löpande muttrar, vilket gör centralen mycket servicevänlig. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva medan varmvattnet går på konstant temperatur. Centralen är utrustad med VVC-pump, cirkulationspump och säkerhetsventiler för kallvatten och värmekretsen, passbit för energimätare och uttag för temperaturgivare. Centralen levereras med kåpa i vitlackerad plåt. Tekniska data Drifttemperatur 120 C Drifttryck värmevatten 16 bar Drifttryck varmvatten 6 bar Differenstryck värmevatten 1-6 bar Vikt 85 kg HW28/04 med Siemens RVD Komplett reglerutrustning Siemens RVD Ventil VVG549, Kvs=0,63, 1,0, 1,6, 2,5, 4, HW28/04 med Danfoss ECL300 Comfort med C66 programkort Komplett reglerutrustning ECL300 Comfort med C66 programkort Ventil VM2, Kvs=0, Ventil VM2, Kvs=1, Ventil VM2, Kvs=1, Ventil VM2, Kvs= 2, A B C D E F G A Primär retur 1 utv B Primär fram 1 utv C Värme retur 1 1/4 inv D Värme fram 1 1/4 inv E VVC 3/4 inv F Varmvatten 1 inv E Kallvatten 1 inv Dimensioneringstabell Compact-Unit Varmvatten Växlare Effekt Ant Temperaturer Tryckfall kpa VV-flöde q prim m3/h kw lgh Prim Sek l/min l/s 2R / ,7 19,8 32 0,53 1,98 2R / ,7 20,6 40 0,67 2,41 2R / ,8 21,9 45 0,75 2,70 F1 Fjv fram Fjv retur PB VVC P2 BV3 5 VV SÄK1 4 KV SD2 3 SD1 2 M P1 12 SÄK2 F2 1 Fram rad 1 Retur rad F1 F2 PB SÄK 1 SÄK 2 P1 P2 M BP BV3 SD1 SD2 Avstängningsventil värme Avstängningsventil (PÅF) Avstängningsventil kallvatten Avstängningsventil varmvatten Avstängningsventil VVC Filter fjv. Maskvidd 0,5 mm Filter sek. Maskvidd 0,6 mm Passbit för energimätare Dykficka mätning Plattvärmeväxlare varmvatten Plattvärmeväxlare värme Styrventil värme Styrventil varmvatten Säkerhetsventil kallvatten Säkerhetsventil värme Cirkulationspump värme Cirkulationspump VVC Termometer. Manometer By-passventil Backventil kallvatten Backventil värme (PÅF) Backventil VVC Ställdon värme Ställdon varmvatten Reglercentral Utomhusgivare Framledningsgivare värme Framledningsgivare varmvatten (Dykgivare till )

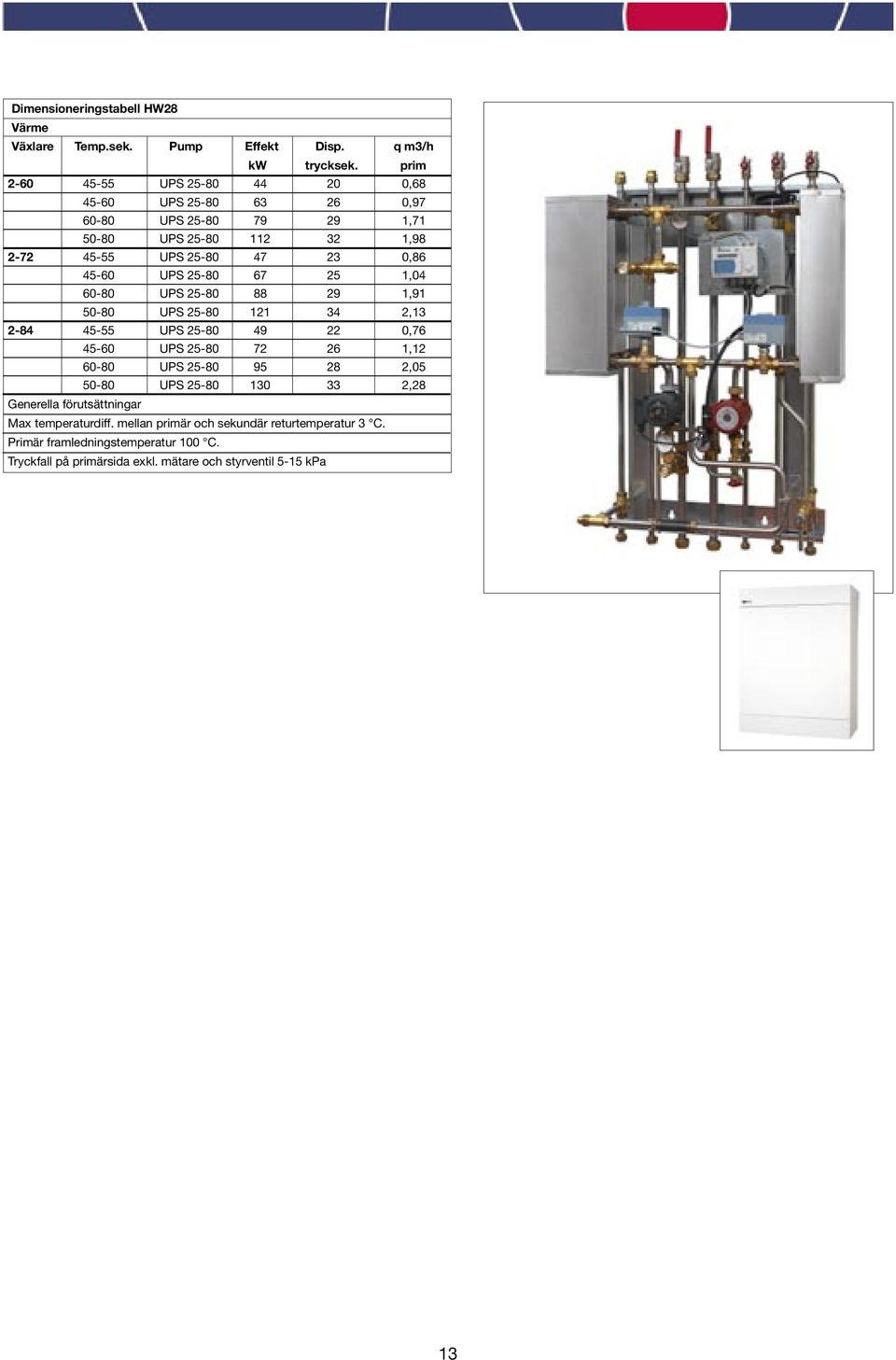

13 Dimensioneringstabell HW28 Värme Växlare Temp.sek. Pump Effekt Disp. q m3/h kw trycksek. prim UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS ,28 Generella förutsättningar Max temperaturdiff. mellan primär och sekundär returtemperatur 3 C. Primär framledningstemperatur 100 C. Tryckfall på primärsida exkl. mätare och styrventil 5-15 kpa 13

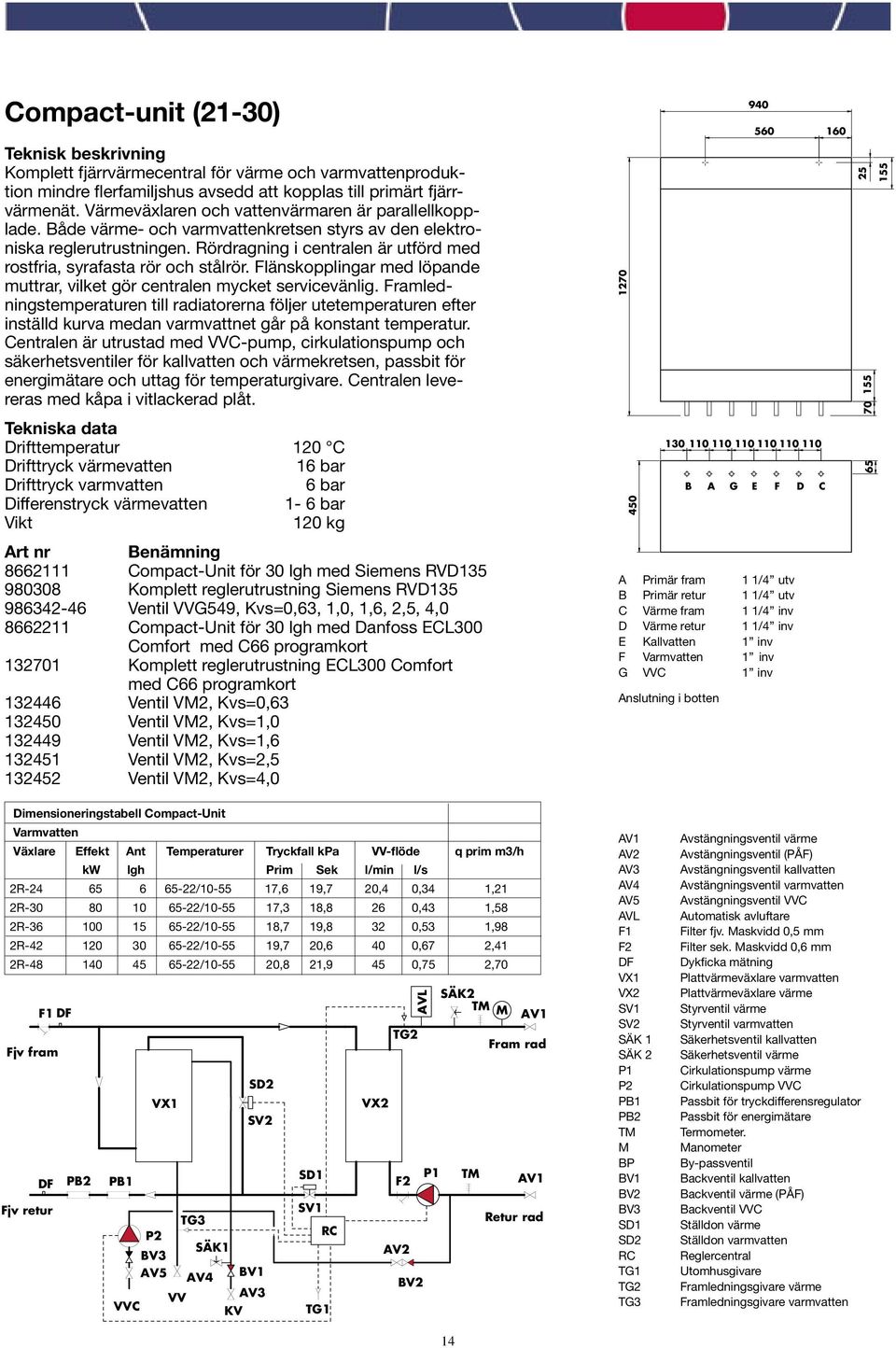

14 Compact-unit (21-30) Teknisk beskrivning Komplett fjärrvärmecentral för värme och varmvattenproduktion mindre flerfamiljshus avsedd att kopplas till primärt fjärrvärmenät. Värmeväxlaren och vattenvärmaren är parallellkopplade. Både värme- och varmvattenkretsen styrs av den elektroniska reglerutrustningen. Rördragning i centralen är utförd med rostfria, syrafasta rör och stålrör. Flänskopplingar med löpande muttrar, vilket gör centralen mycket servicevänlig. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva medan varmvattnet går på konstant temperatur. Centralen är utrustad med VVC-pump, cirkulationspump och säkerhetsventiler för kallvatten och värmekretsen, passbit för energimätare och uttag för temperaturgivare. Centralen levereras med kåpa i vitlackerad plåt. Tekniska data Drifttemperatur 120 C Drifttryck värmevatten 16 bar Drifttryck varmvatten 6 bar Differenstryck värmevatten 1-6 bar Vikt 120 kg Compact-Unit för 30 lgh med Siemens RVD Komplett reglerutrustning Siemens RVD Ventil VVG549, Kvs=0,63, 1,0, 1,6, 2,5, 4, Compact-Unit för 30 lgh med Danfoss ECL300 Comfort med C66 programkort Komplett reglerutrustning ECL300 Comfort med C66 programkort Ventil VM2, Kvs=0, Ventil VM2, Kvs=1, Ventil VM2, Kvs=1, Ventil VM2, Kvs=2, Ventil VM2, Kvs=4, A Primär fram 1 1/4 utv B Primär retur 1 1/4 utv C Värme fram 1 1/4 inv D Värme retur 1 1/4 inv E Kallvatten 1 inv F Varmvatten 1 inv G VVC 1 inv Anslutning i botten B A G E F D C Dimensioneringstabell Compact-Unit Varmvatten Växlare Effekt Ant Temperaturer Tryckfall kpa VV-flöde q prim m3/h kw lgh Prim Sek l/min l/s 2R / ,6 19,7 20,4 0,34 1,21 2R / ,3 18,8 26 0,43 1,58 2R / ,7 19,8 32 0,53 1,98 2R / ,7 20,6 40 0,67 2,41 2R / ,8 21,9 45 0,75 2,70 F1 Fjv fram Fjv retur PB2 PB1 VVC P2 BV3 5 VV SÄK1 4 KV SD2 3 SD1 F2 2 L P1 SÄK2 M 14 1 Fram rad 1 Retur rad L F1 F2 SÄK 1 SÄK 2 P1 P2 PB1 PB2 M BP BV3 SD1 SD2 Avstängningsventil värme Avstängningsventil (PÅF) Avstängningsventil kallvatten Avstängningsventil varmvatten Avstängningsventil VVC Automatisk avluftare Filter fjv. Maskvidd 0,5 mm Filter sek. Maskvidd 0,6 mm Dykficka mätning Plattvärmeväxlare varmvatten Plattvärmeväxlare värme Styrventil värme Styrventil varmvatten Säkerhetsventil kallvatten Säkerhetsventil värme Cirkulationspump värme Cirkulationspump VVC Passbit för tryckdifferensregulator Passbit för energimätare Termometer. Manometer By-passventil Backventil kallvatten Backventil värme (PÅF) Backventil VVC Ställdon värme Ställdon varmvatten Reglercentral Utomhusgivare Framledningsgivare värme Framledningsgivare varmvatten

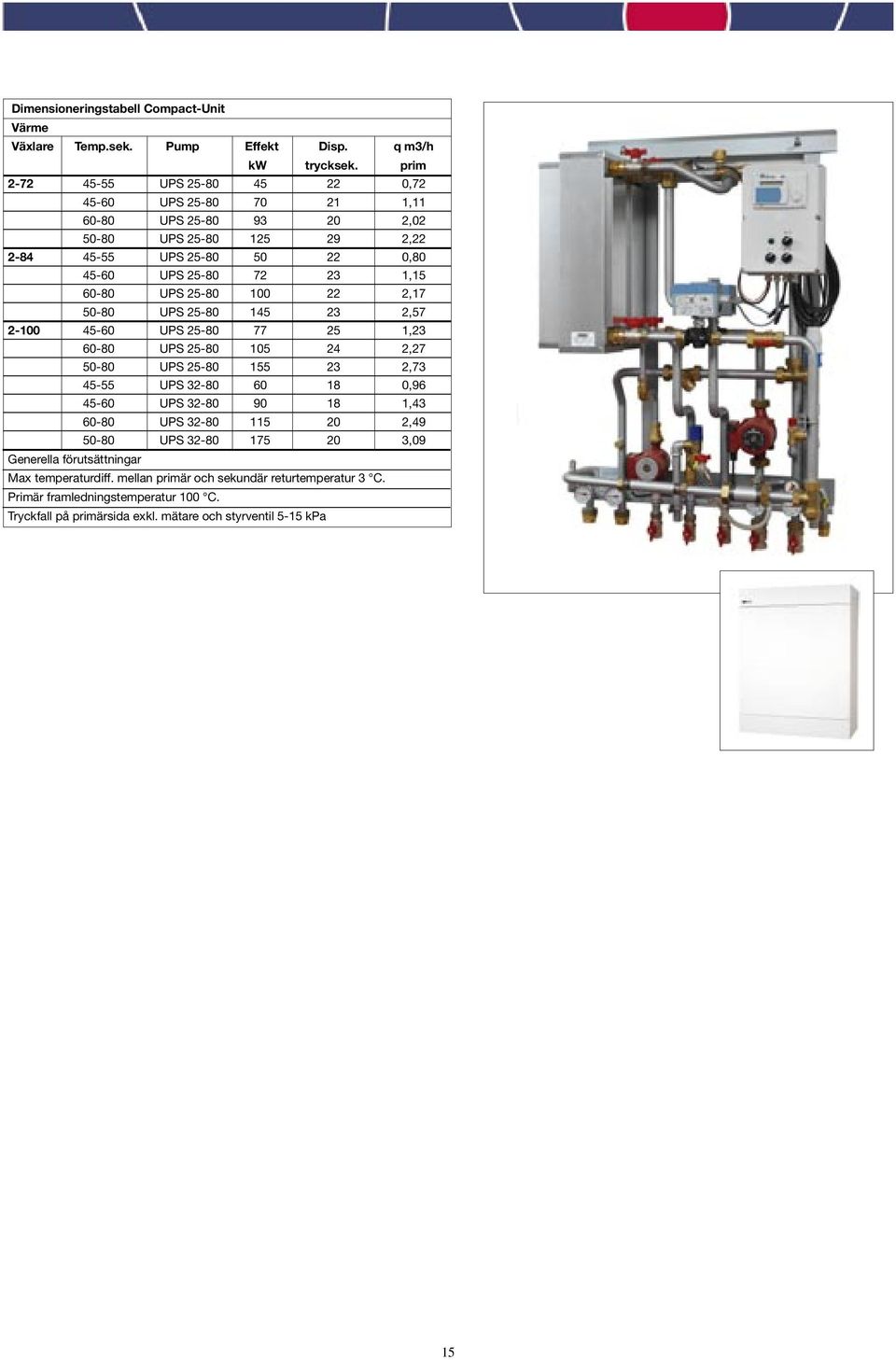

15 Dimensioneringstabell Compact-Unit Värme Växlare Temp.sek. Pump Effekt Disp. q m3/h kw trycksek. prim UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS , UPS ,09 Generella förutsättningar Max temperaturdiff. mellan primär och sekundär returtemperatur 3 C. Primär framledningstemperatur 100 C. Tryckfall på primärsida exkl. mätare och styrventil 5-15 kpa 15
16 Vi ger dig vår bästa service! Som marknadsledare är Logstor mycket mån om att erbjuda kunderna bästa service, tillgänglighet och kunskap. När det gäller Redans fjärrvärmecentraler står vi beredda med ett brett nät av kompetenta kontaktpersoner. Välkommen att kontakta oss! Lennart Gustavsson Vindeln Gösta Gerdvall Sundsvall Per Ridell Örebro Sarah Ekerbring Örebro/Borås / Lennart Petersson Helsingborg Lennart Nordström Örebro Per-Åke Sundhäll Örebro Box 66, Örebro. Tfn Fax
