1 Installations- och skötselanvisning

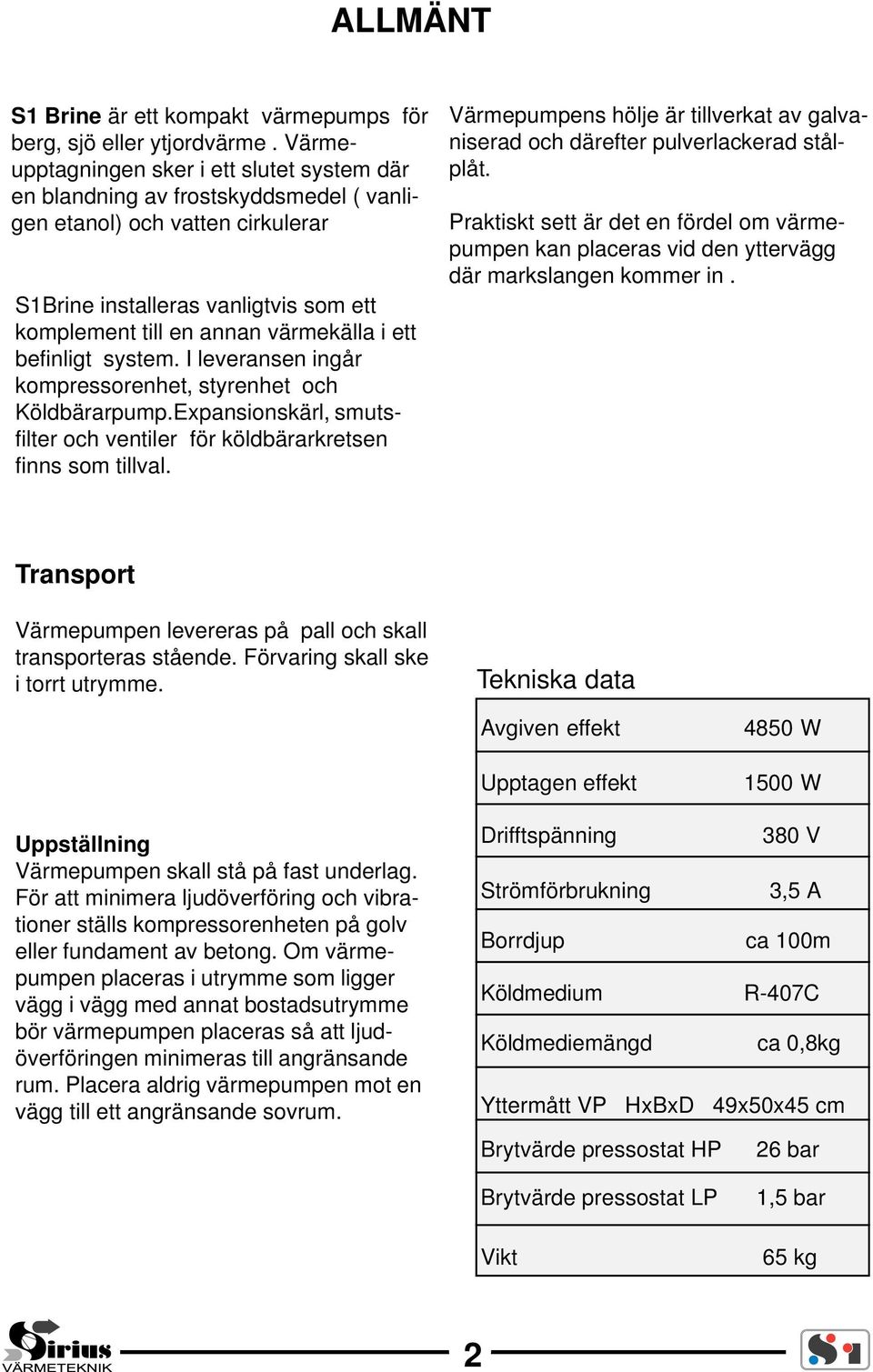

2 ALLMÄNT S1 Brine är ett kompakt värmepumps för berg, sjö eller ytjordvärme. Värmeupptagningen sker i ett slutet system där en blandning av frostskyddsmedel ( vanligen etanol) och vatten cirkulerar S1Brine installeras vanligtvis som ett komplement till en annan värmekälla i ett befinligt system. I leveransen ingår kompressorenhet, styrenhet och Köldbärarpump.Expansionskärl, smutsfilter och ventiler för köldbärarkretsen finns som tillval. Värmepumpens hölje är tillverkat av galvaniserad och därefter pulverlackerad stålplåt. Praktiskt sett är det en fördel om värmepumpen kan placeras vid den yttervägg där markslangen kommer in. Transport Värmepumpen levereras på pall och skall transporteras stående. Förvaring skall ske i torrt utrymme. Tekniska data Avgiven effekt Upptagen effekt 4850 W 1500 W Uppställning Värmepumpen skall stå på fast underlag. För att minimera ljudöverföring och vibrationer ställs kompressorenheten på golv eller fundament av betong. Om värmepumpen placeras i utrymme som ligger vägg i vägg med annat bostadsutrymme bör värmepumpen placeras så att ljudöverföringen minimeras till angränsande rum. Placera aldrig värmepumpen mot en vägg till ett angränsande sovrum. Drifftspänning 380 V Strömförbrukning 3,5 A Borrdjup ca 100m Köldmedium R-407C Köldmediemängd ca 0,8kg Yttermått VP HxBxD 49x50x45 cm Brytvärde pressostat HP 26 bar Brytvärde pressostat LP 1,5 bar Vikt 65 kg 2

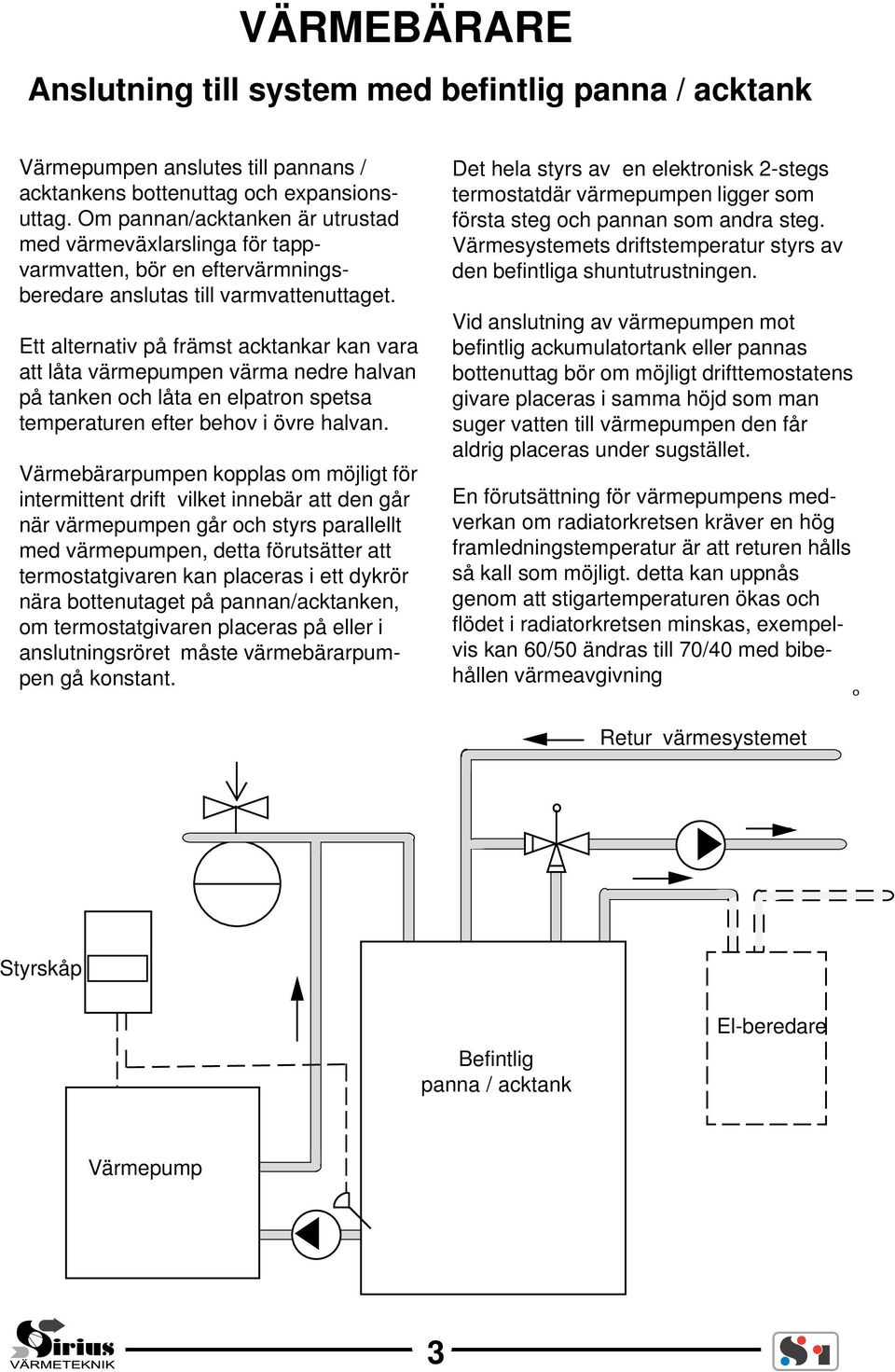

3 VÄRMEBÄRARE Anslutning till system med befintlig panna / acktank Värmepumpen anslutes till pannans / acktankens bottenuttag och expansionsuttag. Om pannan/acktanken är utrustad med värmeväxlarslinga för tappvarmvatten, bör en eftervärmningsberedare anslutas till varmvattenuttaget. Ett alternativ på främst acktankar kan vara att låta värmepumpen värma nedre halvan på tanken och låta en elpatron spetsa temperaturen efter behov i övre halvan. Värmebärarpumpen kopplas om möjligt för intermittent drift vilket innebär att den går när värmepumpen går och styrs parallellt med värmepumpen, detta förutsätter att termostatgivaren kan placeras i ett dykrör nära bottenutaget på pannan/acktanken, om termostatgivaren placeras på eller i anslutningsröret måste värmebärarpumpen gå konstant. Det hela styrs av en elektronisk 2-stegs termostatdär värmepumpen ligger som första steg och pannan som andra steg. Värmesystemets driftstemperatur styrs av den befintliga shuntutrustningen. Vid anslutning av värmepumpen mot befintlig ackumulatortank eller pannas bottenuttag bör om möjligt drifttemostatens givare placeras i samma höjd som man suger vatten till värmepumpen den får aldrig placeras under sugstället. En förutsättning för värmepumpens medverkan om radiatorkretsen kräver en hög framledningstemperatur är att returen hålls så kall som möjligt. detta kan uppnås genom att stigartemperaturen ökas och flödet i radiatorkretsen minskas, exempelvis kan 60/50 ändras till 70/40 med bibehållen värmeavgivning o Retur värmesystemet Styrskåp Befintlig panna / acktank El-beredare Värmepump 3

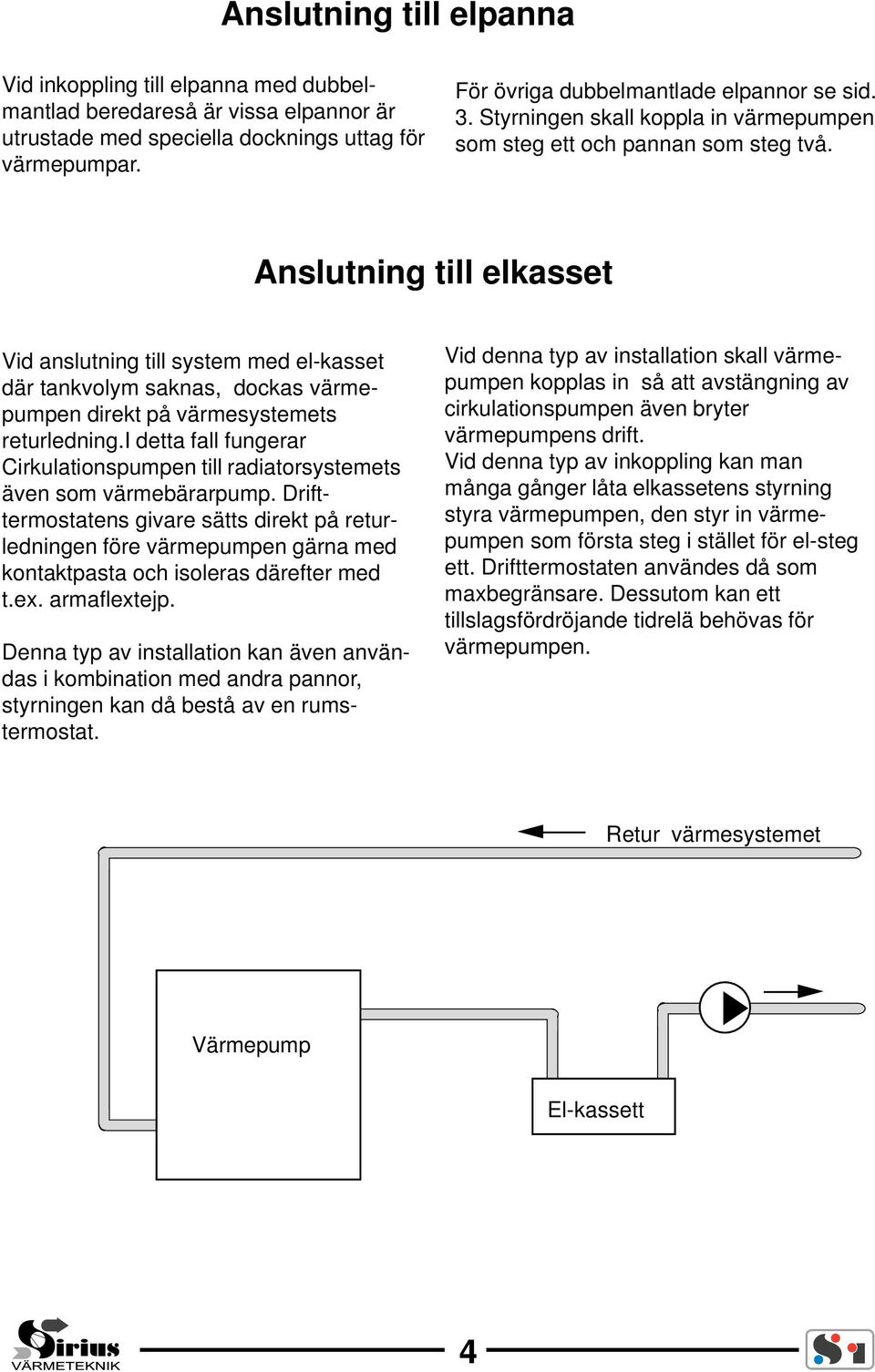

4 Anslutning till elpanna Vid inkoppling till elpanna med dubbelmantlad beredareså är vissa elpannor är utrustade med speciella docknings uttag för värmepumpar. För övriga dubbelmantlade elpannor se sid. 3. Styrningen skall koppla in värmepumpen som steg ett och pannan som steg två. Anslutning till elkasset Vid anslutning till system med el-kasset där tankvolym saknas, dockas värmepumpen direkt på värmesystemets returledning.i detta fall fungerar Cirkulationspumpen till radiatorsystemets även som värmebärarpump. Drifttermostatens givare sätts direkt på returledningen före värmepumpen gärna med kontaktpasta och isoleras därefter med t.ex. armaflextejp. Denna typ av installation kan även användas i kombination med andra pannor, styrningen kan då bestå av en rumstermostat. Vid denna typ av installation skall värmepumpen kopplas in så att avstängning av cirkulationspumpen även bryter värmepumpens drift. Vid denna typ av inkoppling kan man många gånger låta elkassetens styrning styra värmepumpen, den styr in värmepumpen som första steg i stället för el-steg ett. Drifttermostaten användes då som maxbegränsare. Dessutom kan ett tillslagsfördröjande tidrelä behövas för värmepumpen. Retur värmesystemet Värmepump El-kassett 4

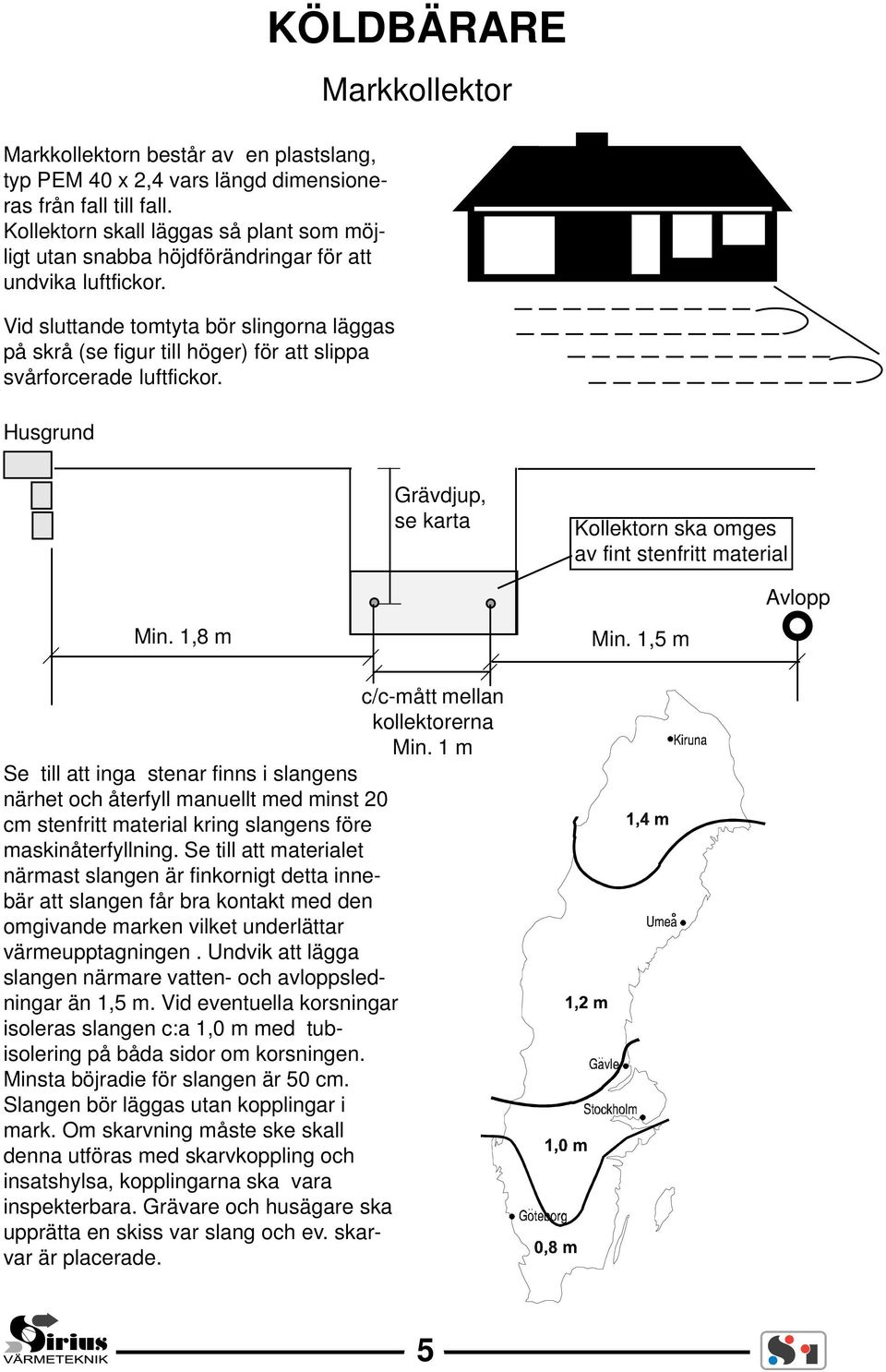

5 Markkollektorn består av en plastslang, typ PEM 40 x 2,4 vars längd dimensioneras från fall till fall. Kollektorn skall läggas så plant som möjligt utan snabba höjdförändringar för att undvika luftfickor. Vid sluttande tomtyta bör slingorna läggas på skrå (se figur till höger) för att slippa svårforcerade luftfickor. Husgrund KÖLDBÄRARE Markkollektor Grävdjup, se karta Kollektorn ska omges av fint stenfritt material Avlopp Min. 1,8 m Min. 1,5 m c/c-mått mellan kollektorerna Min. 1 m Se till att inga stenar finns i slangens närhet och återfyll manuellt med minst 20 cm stenfritt material kring slangens före maskinåterfyllning. Se till att materialet närmast slangen är finkornigt detta innebär att slangen får bra kontakt med den omgivande marken vilket underlättar värmeupptagningen. Undvik att lägga slangen närmare vatten- och avloppsledningar än 1,5 m. Vid eventuella korsningar isoleras slangen c:a 1,0 m med tubisolering på båda sidor om korsningen. Minsta böjradie för slangen är 50 cm. Slangen bör läggas utan kopplingar i mark. Om skarvning måste ske skall denna utföras med skarvkoppling och insatshylsa, kopplingarna ska vara inspekterbara. Grävare och husägare ska upprätta en skiss var slang och ev. skarvar är placerade. 5

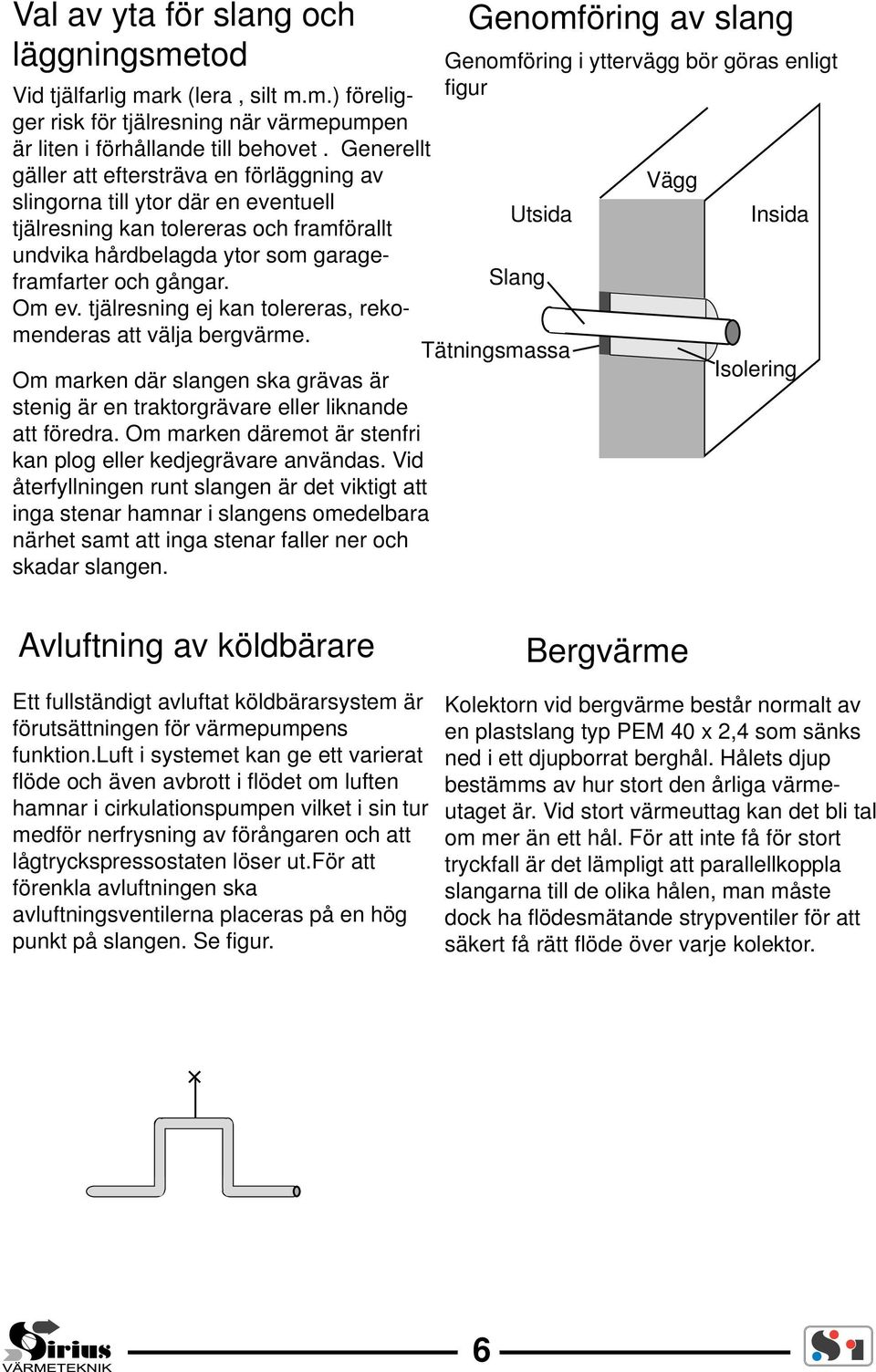

6 Val av yta för slang och läggningsmetod Vid tjälfarlig mark (lera, silt m.m.) föreligger risk för tjälresning när värmepumpen är liten i förhållande till behovet. Generellt gäller att eftersträva en förläggning av slingorna till ytor där en eventuell tjälresning kan tolereras och framförallt undvika hårdbelagda ytor som garageframfarter och gångar. Om ev. tjälresning ej kan tolereras, rekomenderas att välja bergvärme. Om marken där slangen ska grävas är stenig är en traktorgrävare eller liknande att föredra. Om marken däremot är stenfri kan plog eller kedjegrävare användas. Vid återfyllningen runt slangen är det viktigt att inga stenar hamnar i slangens omedelbara närhet samt att inga stenar faller ner och skadar slangen. Genomföring av slang Genomföring i yttervägg bör göras enligt figur Utsida Slang Tätningsmassa Vägg Insida Isolering Avluftning av köldbärare Ett fullständigt avluftat köldbärarsystem är förutsättningen för värmepumpens funktion.luft i systemet kan ge ett varierat flöde och även avbrott i flödet om luften hamnar i cirkulationspumpen vilket i sin tur medför nerfrysning av förångaren och att lågtryckspressostaten löser ut.för att förenkla avluftningen ska avluftningsventilerna placeras på en hög punkt på slangen. Se figur. Bergvärme Kolektorn vid bergvärme består normalt av en plastslang typ PEM 40 x 2,4 som sänks ned i ett djupborrat berghål. Hålets djup bestämms av hur stort den årliga värmeutaget är. Vid stort värmeuttag kan det bli tal om mer än ett hål. För att inte få för stort tryckfall är det lämpligt att parallellkoppla slangarna till de olika hålen, man måste dock ha flödesmätande strypventiler för att säkert få rätt flöde över varje kolektor. 6

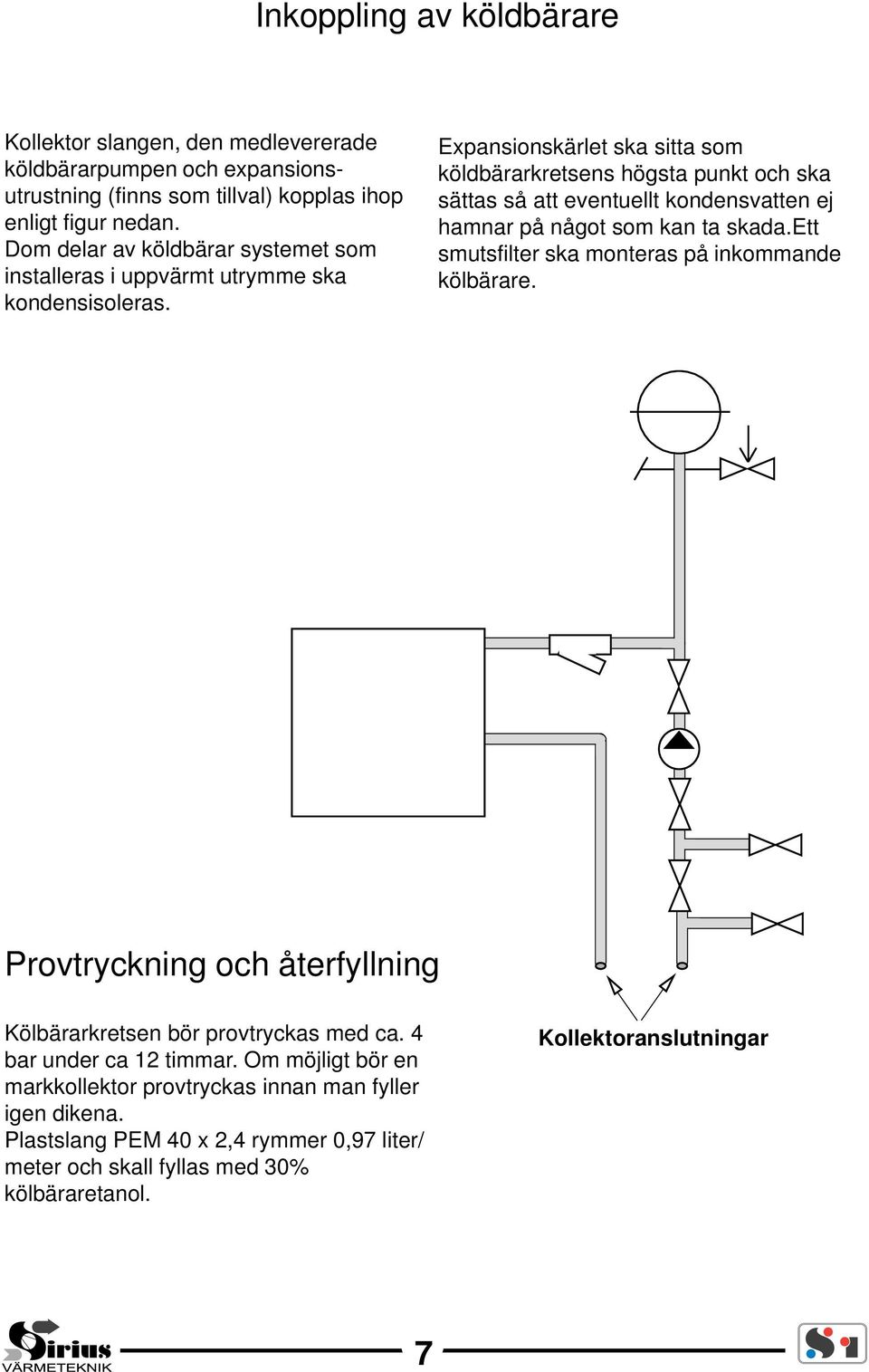

7 Inkoppling av köldbärare Kollektor slangen, den medlevererade köldbärarpumpen och expansionsutrustning (finns som tillval) kopplas ihop enligt figur nedan. Dom delar av köldbärar systemet som installeras i uppvärmt utrymme ska kondensisoleras. Expansionskärlet ska sitta som köldbärarkretsens högsta punkt och ska sättas så att eventuellt kondensvatten ej hamnar på något som kan ta skada.ett smutsfilter ska monteras på inkommande kölbärare. Provtryckning och återfyllning Kölbärarkretsen bör provtryckas med ca. 4 bar under ca 12 timmar. Om möjligt bör en markkollektor provtryckas innan man fyller igen dikena. Plastslang PEM 40 x 2,4 rymmer 0,97 liter/ meter och skall fyllas med 30% kölbäraretanol. Kollektoranslutningar 7

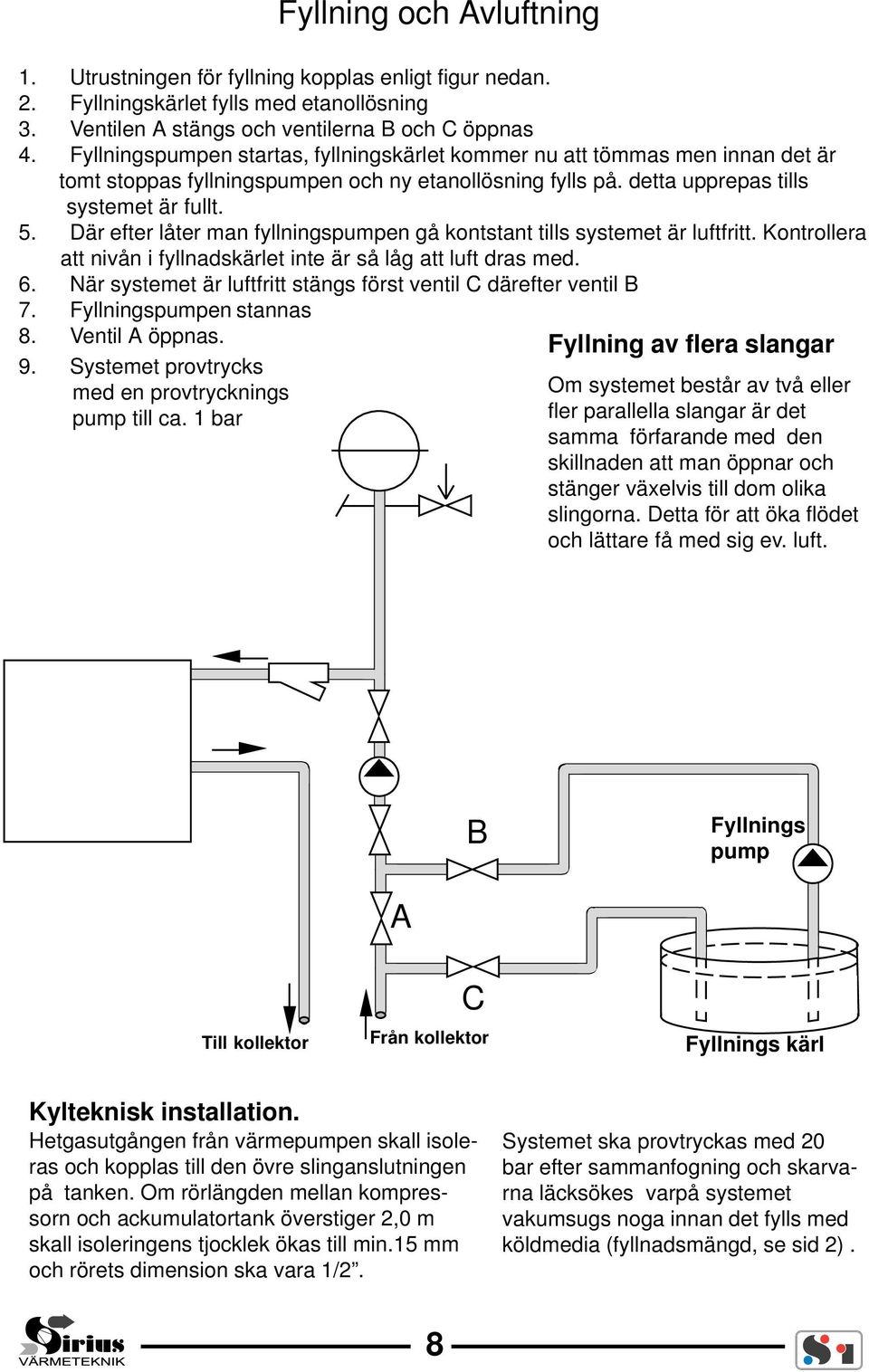

8 Fyllning och Avluftning 1. Utrustningen för fyllning kopplas enligt figur nedan. 2. Fyllningskärlet fylls med etanollösning 3. Ventilen A stängs och ventilerna B och C öppnas 4. Fyllningspumpen startas, fyllningskärlet kommer nu att tömmas men innan det är tomt stoppas fyllningspumpen och ny etanollösning fylls på. detta upprepas tills systemet är fullt. 5. Där efter låter man fyllningspumpen gå kontstant tills systemet är luftfritt. Kontrollera att nivån i fyllnadskärlet inte är så låg att luft dras med. 6. När systemet är luftfritt stängs först ventil C därefter ventil B 7. Fyllningspumpen stannas 8. Ventil A öppnas. 9. Systemet provtrycks med en provtrycknings pump till ca. 1 bar Fyllning av flera slangar Om systemet består av två eller fler parallella slangar är det samma förfarande med den skillnaden att man öppnar och stänger växelvis till dom olika slingorna. Detta för att öka flödet och lättare få med sig ev. luft. B Fyllnings pump Till kollektor A C Från kollektor Fyllnings kärl Kylteknisk installation. Hetgasutgången från värmepumpen skall isoleras och kopplas till den övre slinganslutningen på tanken. Om rörlängden mellan kompressorn och ackumulatortank överstiger 2,0 m skall isoleringens tjocklek ökas till min.15 mm och rörets dimension ska vara 1/2. Systemet ska provtryckas med 20 bar efter sammanfogning och skarvarna läcksökes varpå systemet vakumsugs noga innan det fylls med köldmedia (fyllnadsmängd, se sid 2). 8

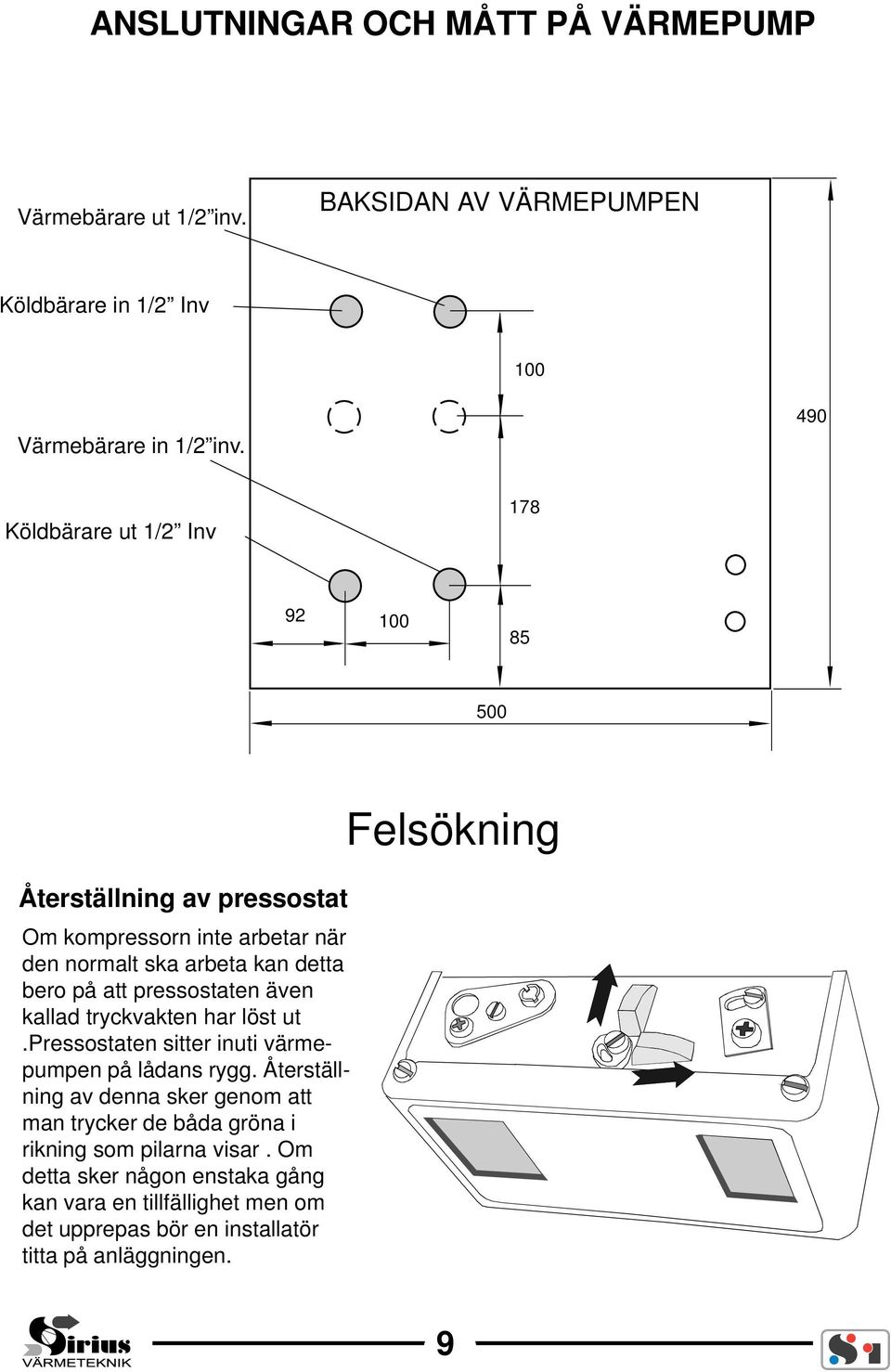

9 ANSLUTNINGAR OCH MÅTT PÅ VÄRMEPUMP Värmebärare ut 1/2 inv. BAKSIDAN AV VÄRMEPUMPEN Köldbärare in 1/2 Inv 100 Värmebärare in 1/2 inv. 490 Köldbärare ut 1/2 Inv Återställning av pressostat Om kompressorn inte arbetar när den normalt ska arbeta kan detta bero på att pressostaten även kallad tryckvakten har löst ut.pressostaten sitter inuti värmepumpen på lådans rygg. Återställning av denna sker genom att man trycker de båda gröna i rikning som pilarna visar. Om detta sker någon enstaka gång kan vara en tillfällighet men om det upprepas bör en installatör titta på anläggningen. Felsökning 9
