Öppna Xbox 360 Slim Guide

Transkript

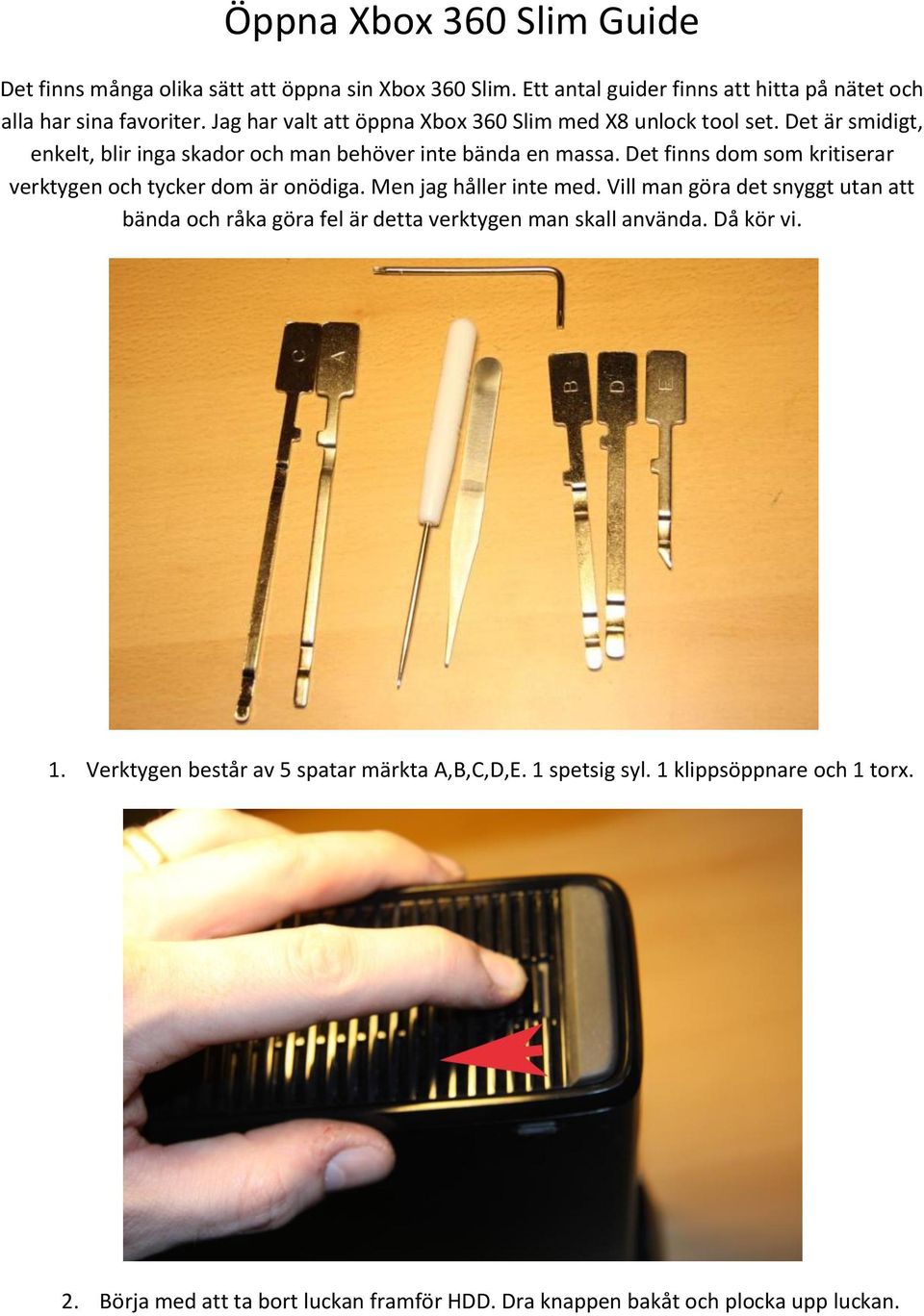

1 Öppna Xbox 360 Slim Guide Det finns många olika sätt att öppna sin Xbox 360 Slim. Ett antal guider finns att hitta på nätet och alla har sina favoriter. Jag har valt att öppna Xbox 360 Slim med X8 unlock tool set. Det är smidigt, enkelt, blir inga skador och man behöver inte bända en massa. Det finns dom som kritiserar verktygen och tycker dom är onödiga. Men jag håller inte med. Vill man göra det snyggt utan att bända och råka göra fel är detta verktygen man skall använda. Då kör vi. 1. Verktygen består av 5 spatar märkta A,B,C,D,E. 1 spetsig syl. 1 klippsöppnare och 1 torx. 2. Börja med att ta bort luckan framför HDD. Dra knappen bakåt och plocka upp luckan.

2 3. Ta bort HDD genom att dra ut den 4. Notera dom röda markeringarna. Där sitter klippsarna som skall lirkas upp men hjälp av klippsöppnaren. Alt.2: Man kan även sätta en hand på och sedan dra bort gallret med den andra handen. Den sitter inte så hårt. Då kan du hoppa steg Stick ner klippsöppnaren mellan chassi och galler där markeringarna fannas. Börja enklast som bilden visar. Använd din andra hand och håll upp gallret försiktigt så den inte går tillbaka

3 6. Notera markeringarna. Där sitter det nya klipps som skall lirkas så vi får bort sidoramen 7. Håll ena handen vid ramen som bilden och dra lite uppåt så inte klippsarna går tillbaka. Samtidigt använder du klippsöppnaren vid markeringarna och bänder försiktigt en efter en. Enklast med en rad i taget. Börja med den rad som bilden visar. 8. Här kan det vara svårt att hitta rätt då klippsen inte sitter vid något vanligt hål.

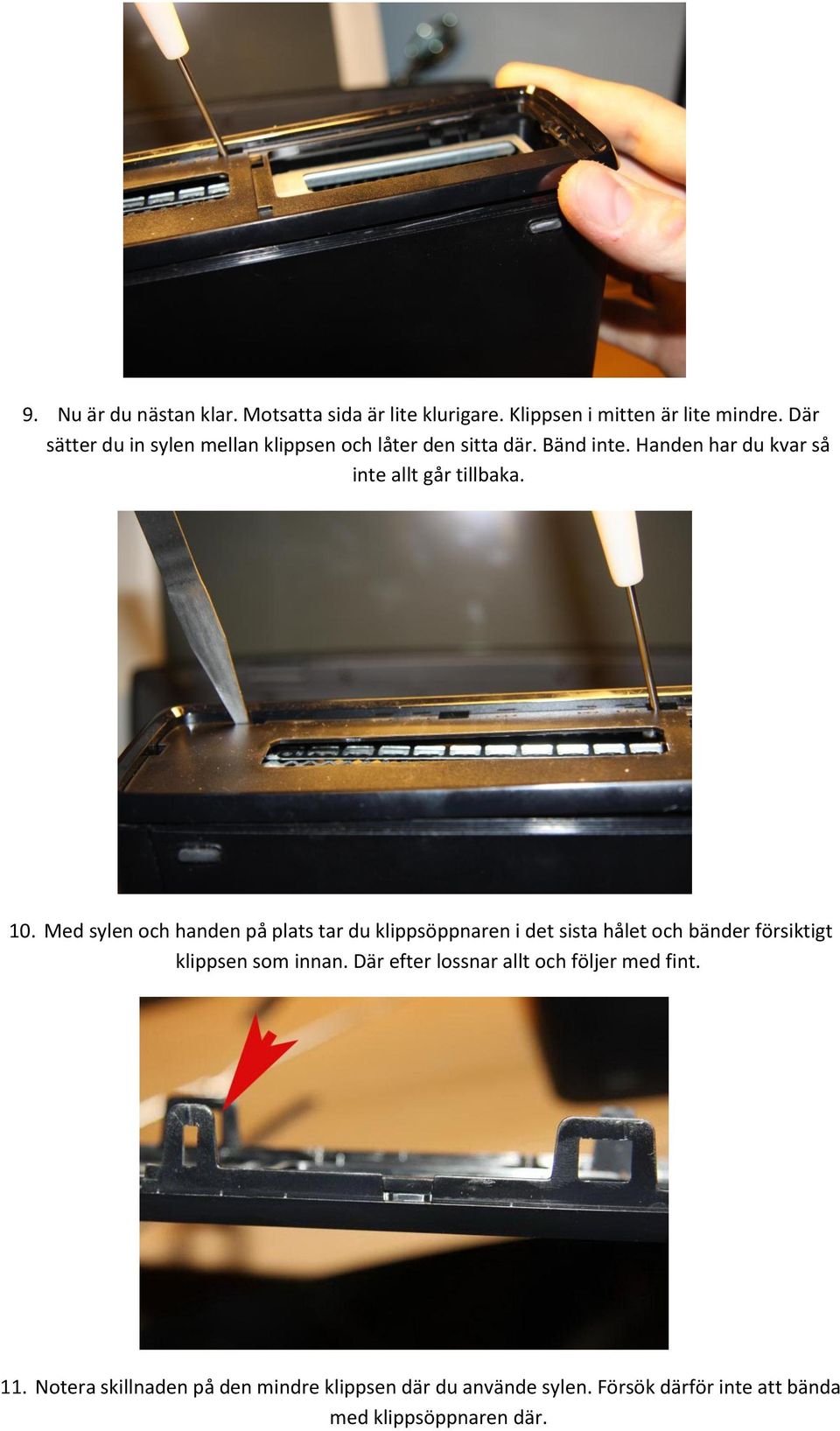

4 9. Nu är du nästan klar. Motsatta sida är lite klurigare. Klippsen i mitten är lite mindre. Där sätter du in sylen mellan klippsen och låter den sitta där. Bänd inte. Handen har du kvar så inte allt går tillbaka. 10. Med sylen och handen på plats tar du klippsöppnaren i det sista hålet och bänder försiktigt klippsen som innan. Där efter lossnar allt och följer med fint. 11. Notera skillnaden på den mindre klippsen där du använde sylen. Försök därför inte att bända med klippsöppnaren där.

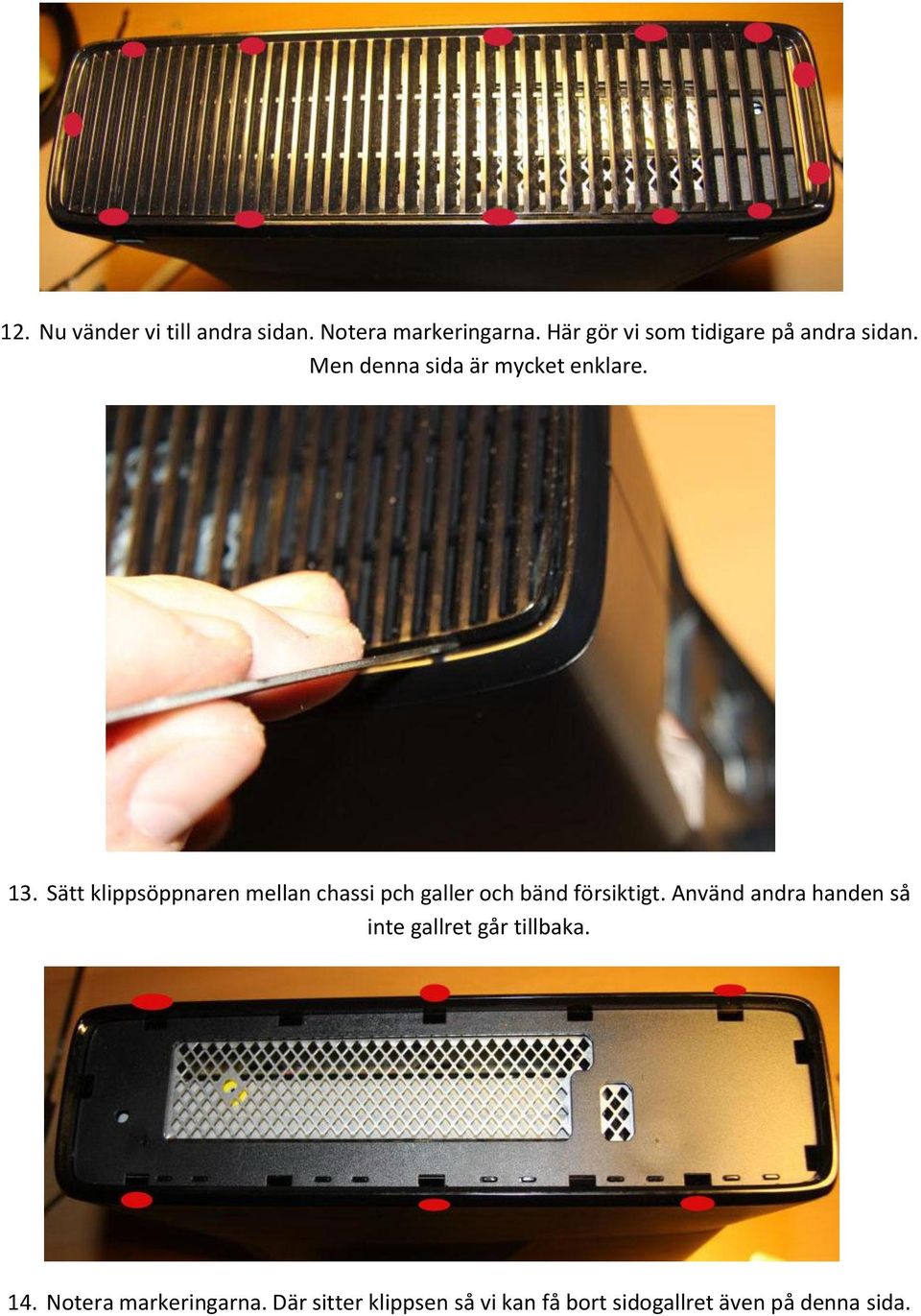

5 12. Nu vänder vi till andra sidan. Notera markeringarna. Här gör vi som tidigare på andra sidan. Men denna sida är mycket enklare. 13. Sätt klippsöppnaren mellan chassi pch galler och bänd försiktigt. Använd andra handen så inte gallret går tillbaka. 14. Notera markeringarna. Där sitter klippsen så vi kan få bort sidogallret även på denna sida.

6 15. Ena handen som stöd och dra försiktigt uppåt så inte klippsen går tillbaka samtidigt som du använder klippsöppnaren vid markeringarna och bänder försiktigt. En rad i taget. Enklast att börja som bilden. Denna sida slipper du använda sylen. 16. När sidoramarna nu är borta använder du torxen och skruvar bort skruven som håller den trådlösa mottagaren. 17. Bara att dra rakt upp.

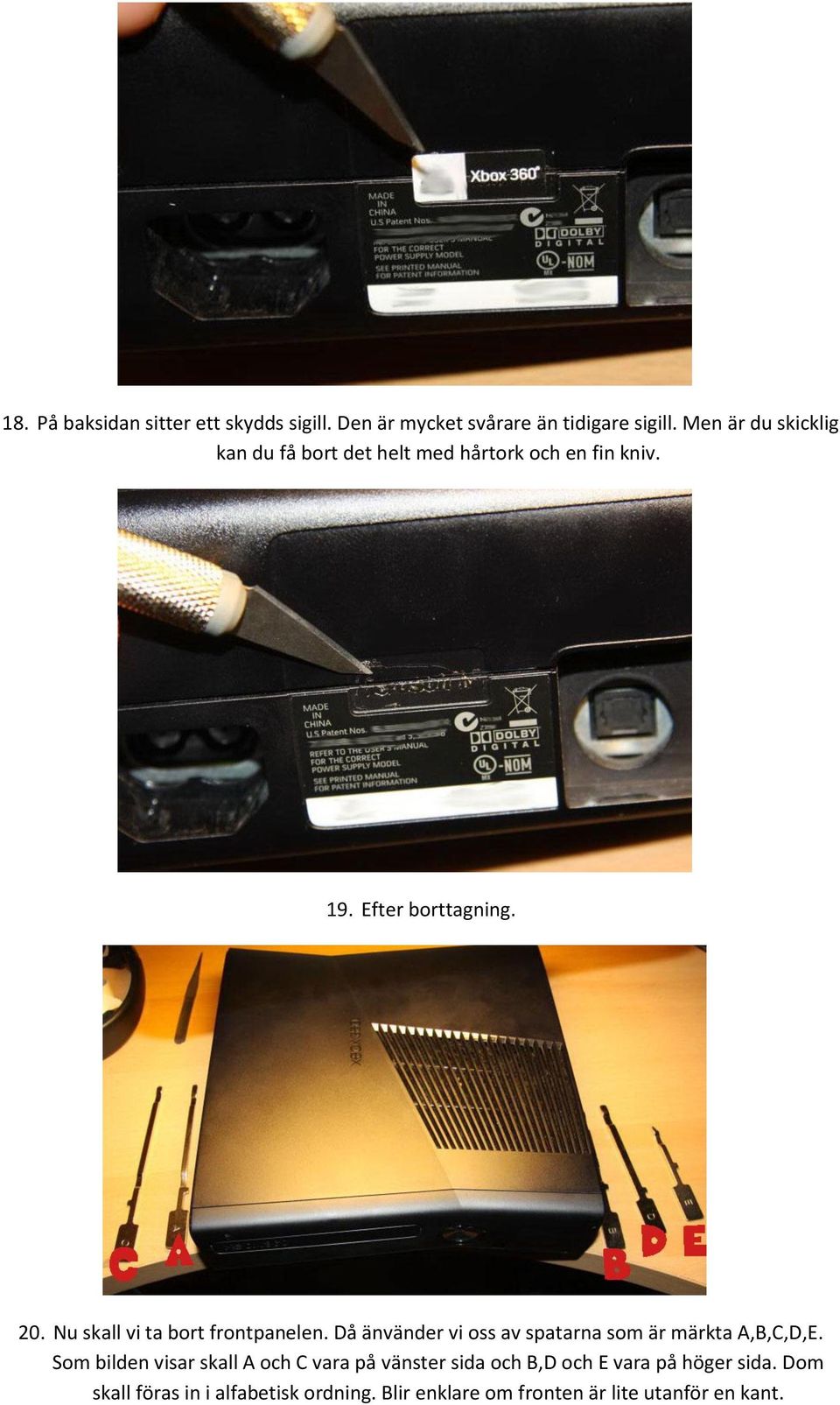

7 18. På baksidan sitter ett skydds sigill. Den är mycket svårare än tidigare sigill. Men är du skicklig kan du få bort det helt med hårtork och en fin kniv. 19. Efter borttagning. 20. Nu skall vi ta bort frontpanelen. Då änvänder vi oss av spatarna som är märkta A,B,C,D,E. Som bilden visar skall A och C vara på vänster sida och B,D och E vara på höger sida. Dom skall föras in i alfabetisk ordning. Blir enklare om fronten är lite utanför en kant.

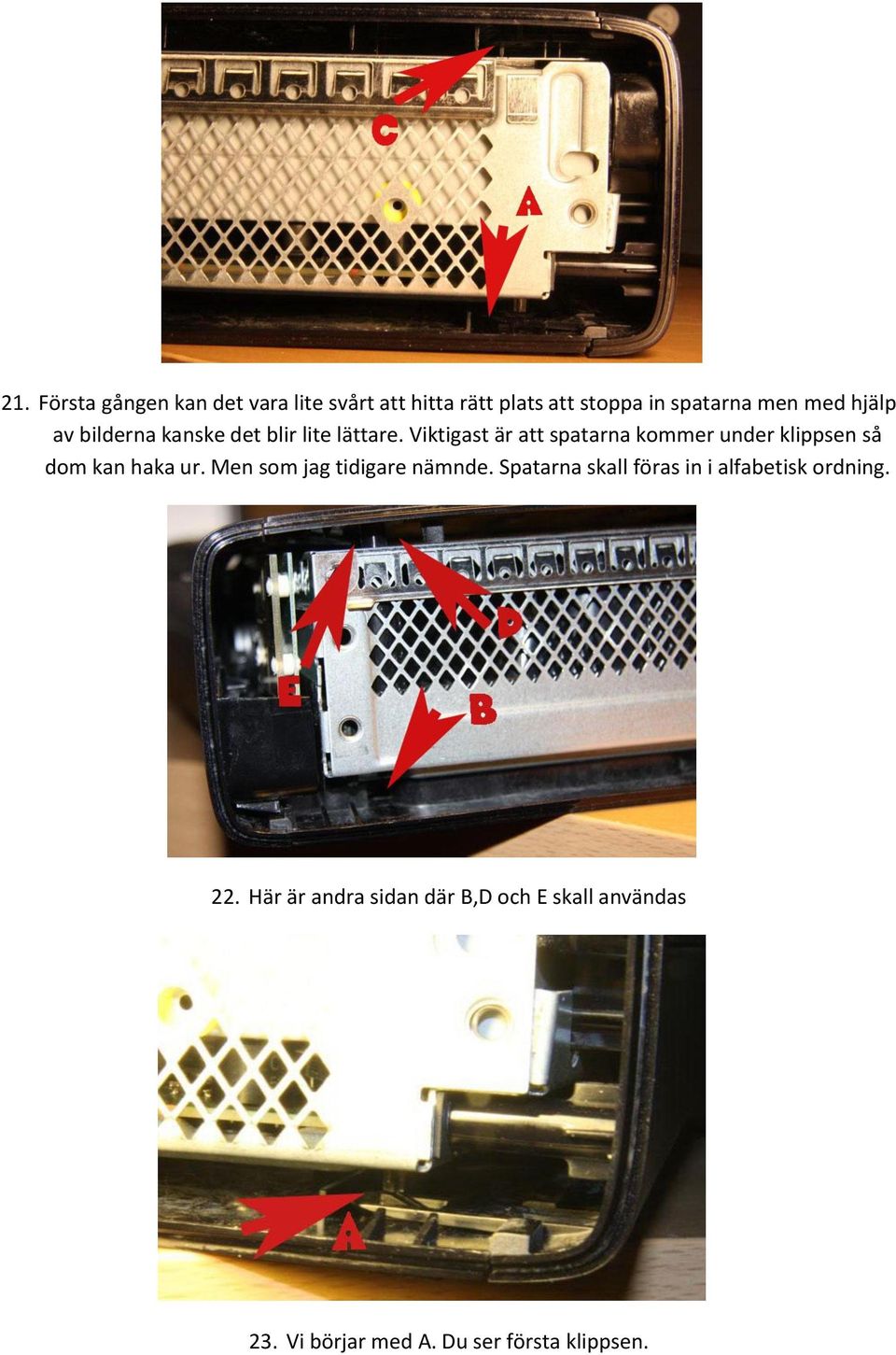

8 21. Första gången kan det vara lite svårt att hitta rätt plats att stoppa in spatarna men med hjälp av bilderna kanske det blir lite lättare. Viktigast är att spatarna kommer under klippsen så dom kan haka ur. Men som jag tidigare nämnde. Spatarna skall föras in i alfabetisk ordning. 22. Här är andra sidan där B,D och E skall användas 23. Vi börjar med A. Du ser första klippsen.

9 24. Tänk på att inte föra in den för långt. Bilden visar tydligt hur klippsen böjs uppåt. 25. Sen är det dags för B. 26. Den kan du föra in tills det tar stopp.

10 27. C kan man lätt göra fel på. Spaten skall vara närmast locket. Vanligaste felet här är att man för in spateln på fel sida om klippsen. 28. Bilden visar tydligt hur första klippsen böjs från fästet. 29. D blir inkilad en aning snett. E kilas in snett den med. D och E är det lättaste steget. Titta på sidan 8 om det är svårt att hitta rätt ingång.

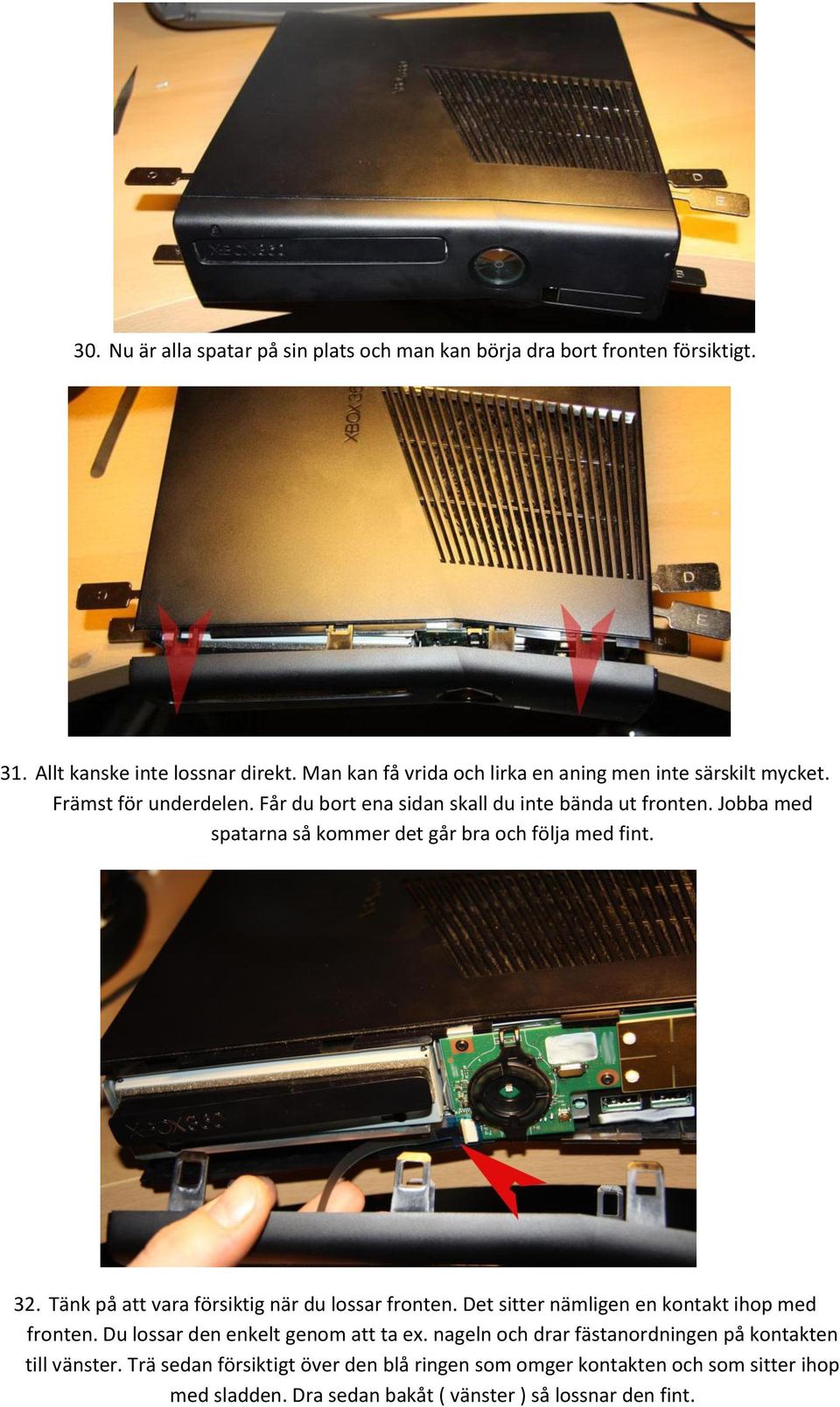

11 30. Nu är alla spatar på sin plats och man kan börja dra bort fronten försiktigt. 31. Allt kanske inte lossnar direkt. Man kan få vrida och lirka en aning men inte särskilt mycket. Främst för underdelen. Får du bort ena sidan skall du inte bända ut fronten. Jobba med spatarna så kommer det går bra och följa med fint. 32. Tänk på att vara försiktig när du lossar fronten. Det sitter nämligen en kontakt ihop med fronten. Du lossar den enkelt genom att ta ex. nageln och drar fästanordningen på kontakten till vänster. Trä sedan försiktigt över den blå ringen som omger kontakten och som sitter ihop med sladden. Dra sedan bakåt ( vänster ) så lossnar den fint.

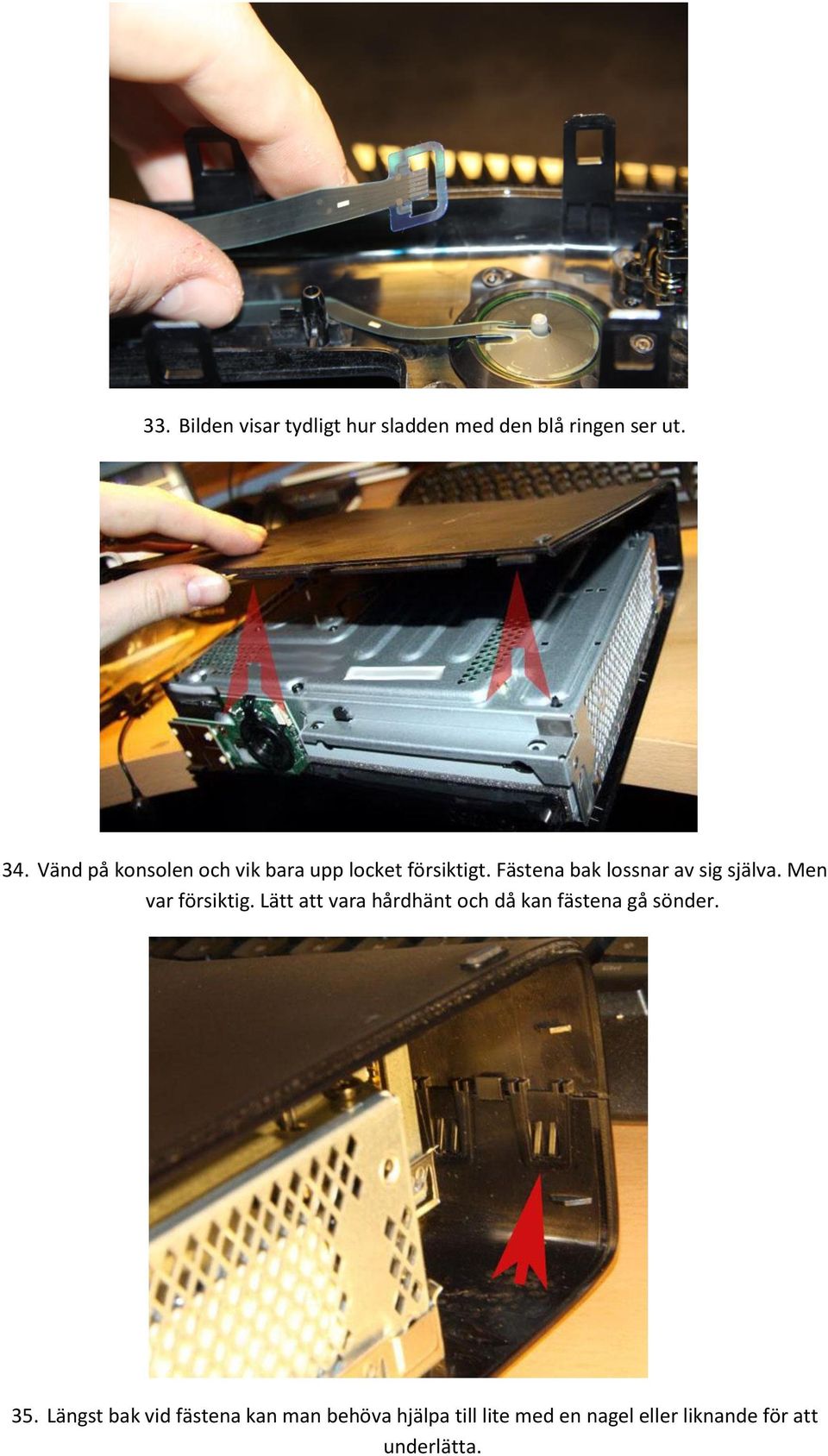

12 33. Bilden visar tydligt hur sladden med den blå ringen ser ut. 34. Vänd på konsolen och vik bara upp locket försiktigt. Fästena bak lossnar av sig själva. Men var försiktig. Lätt att vara hårdhänt och då kan fästena gå sönder. 35. Längst bak vid fästena kan man behöva hjälpa till lite med en nagel eller liknande för att underlätta.

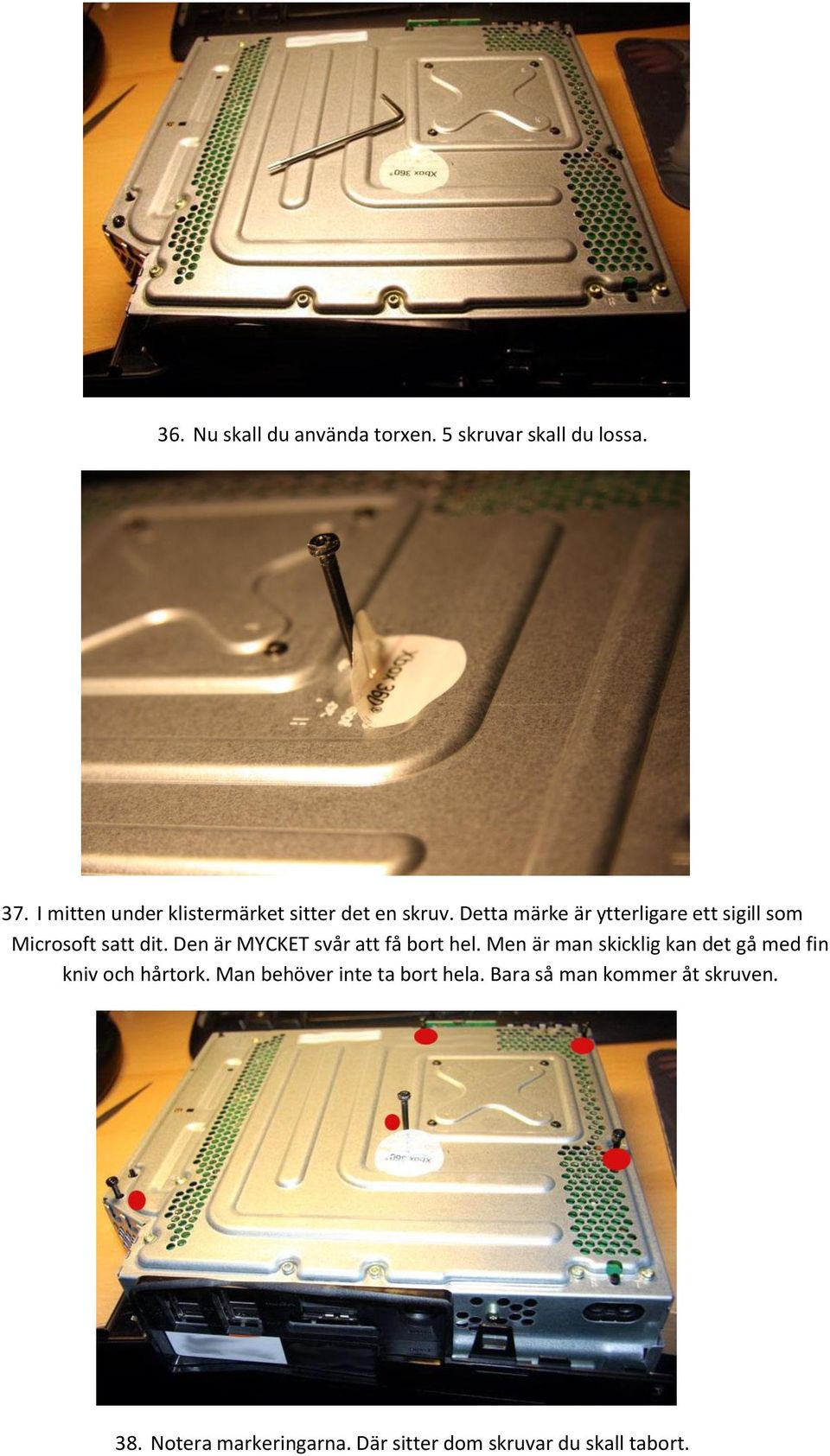

13 36. Nu skall du använda torxen. 5 skruvar skall du lossa. 37. I mitten under klistermärket sitter det en skruv. Detta märke är ytterligare ett sigill som Microsoft satt dit. Den är MYCKET svår att få bort hel. Men är man skicklig kan det gå med fin kniv och hårtork. Man behöver inte ta bort hela. Bara så man kommer åt skruven. 38. Notera markeringarna. Där sitter dom skruvar du skall tabort.

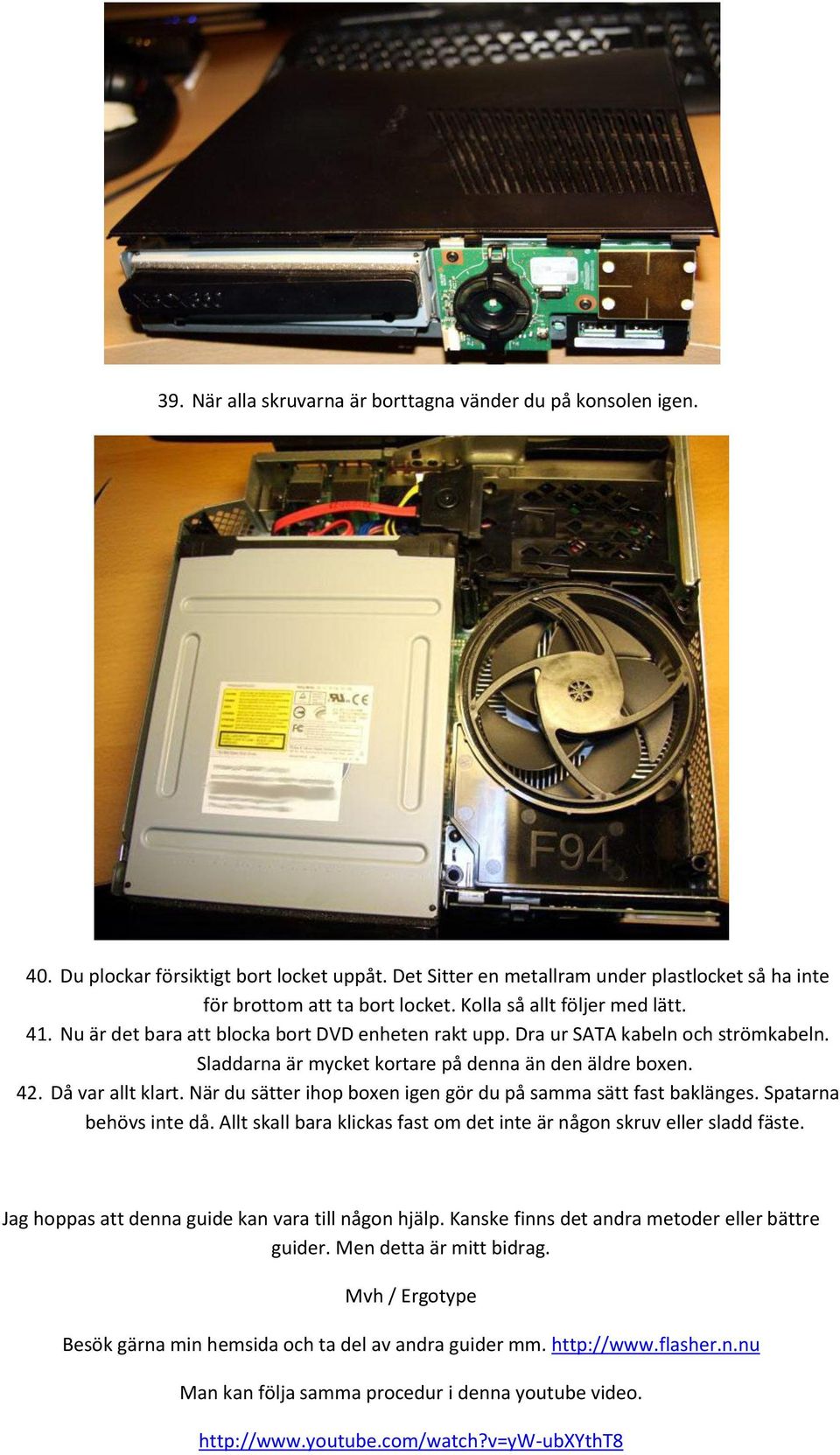

14 39. När alla skruvarna är borttagna vänder du på konsolen igen. 40. Du plockar försiktigt bort locket uppåt. Det Sitter en metallram under plastlocket så ha inte för brottom att ta bort locket. Kolla så allt följer med lätt. 41. Nu är det bara att blocka bort DVD enheten rakt upp. Dra ur SATA kabeln och strömkabeln. Sladdarna är mycket kortare på denna än den äldre boxen. 42. Då var allt klart. När du sätter ihop boxen igen gör du på samma sätt fast baklänges. Spatarna behövs inte då. Allt skall bara klickas fast om det inte är någon skruv eller sladd fäste. Jag hoppas att denna guide kan vara till någon hjälp. Kanske finns det andra metoder eller bättre guider. Men detta är mitt bidrag. Mvh / Ergotype Besök gärna min hemsida och ta del av andra guider mm. Man kan följa samma procedur i denna youtube video.
