1 150607/150716/151005/SJn Installation av M7005 och till M7005 hörande serverprogram samt Anpassning av M7005:s utseende Installation och anpassning av M7005 sida 1 (18)

2 Innehåll 1 M7005:s hemsida är M7005.Metem.se Förutsättningar Installation av M Licensnyckeladministration Flytt av licensnyckeln vid installation av M Flytt av licensnyckel vid avinstallation av M Förlorad licensnyckel Installation av tillfällig licensnyckel Uppdatering av M7005 på befintligt system Om man erhållit M7005 som exe-filen M7005.exe UppdateraM7005W32.exe / UppdateraM7005IbrW32.exe Avinstallation av M Installation av service program (servrar) Sätta Windows UserAccountControl (UAC) låg Flytta in servens filer in i C:\M7005\IoServerLib Katalogisera M7005:s servrar, kodade i C++Builder, i Windows register Katalogisera server under Windows Katalogisera server under Windows 8/ Mätprogrammen Att ta bort ett mätprogram Anpassa storlek och utseende på meddelanderutor, menyraden och knappbeskrivningar Windows Windows Ändra utseendet på M7005:s visningsbilder Visa Sidhuvud Två förvalda färgsättningar Mera information Observera Matematikf öretaget jz (Sv erker Johansson) är under inga omständigheter ansvarigt för direkta skador eller följdskador uppkomna genom användning av detta dokument eller av programvara eller maskinvara beskriven i detta dokument. Installation och anpassning av M7005 sida 2 (18)

3 1 M7005:s hemsida är M7005.Metem.se Där finns all information bland annat M7005:s Användarhandbok och mycket annat som kan laddas ned. 2 Förutsättningar Förutsättningen är att M7005 installeras under Windows 7/8/10. Installation och anpassning av M7005 sida 3 (18)

4 3 Installation av M7005 M7005 finns nu i två utgåvor, en med inbyggt stöd för att ansluta IBR givar, io-enheter, fotpedal mm och en utan IBR stöd. För att skilja dem åt har installations program för M7005 med IBR stöd Ibr i sina namn. Kör installationsprogrammet M7005W32Install.exe / M7005IbrW32Install.exe instruktionerna. och följ Om man råkar köra M7005W32Install.exe / M7005IbrW32Install.exe en andra gång, kommer en skylt upp som säger att en annan version av M7005 redan är installerad och att man först måste avinstallera M7005. Installationsprogrammet skapar alla filer och bibliotek som behövs, lägger upp mätprogrammet DemoMet4 samt lägger ut M7005:s ikon på skrivbordet. Starta M7005 genom att klicka på ikonen på skrivbordet. Skylten i figur 1 visas. Figur1. Skylt som visas första gången som M7005 startas. Efter att man klickat på OK visas M7005:s fönster. Figur 2. M7005 fönster då M7005 startas för första gången. Förstora fönstret och välj via rullgardinsmenyn Mätprogram/ Öppna programmet DemoMet4. Installation och anpassning av M7005 sida 4 (18)

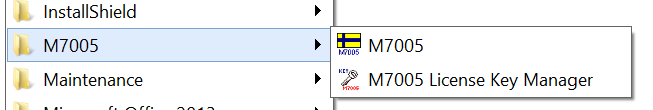

5 4 Licensnyckeladministration För att M7005 skall vara en legal installation måste licensnyckeln (M7005.LicenseKeyFile.txt) finnas i biblioteket c:\m7005\sysparamlib och innehålla korrekt information. Om inte är M7005 en PIRATkopia med allt som det innebär. Licensnyckel levereras på ett usb-minne tillsammans med programmet M7005LicenseKeyManager. M7005LicenseKeyManager finns dels under usb:ts rot-directory, dels installeras det i C:\M7005 se figur 3. M7005LicenseKeyManager startas automatiskt som sista punkt då man installerar M7005. Figur 3. OBS: Nycklar kan bara flyttas med M7005LicensKeyManager programmet. All annan förflyttning/kopiering av nyckelfilen resulterar i en ogiltig ej användbar nyckel. 4.1 Flytt av licensnyckeln vid installation av M7005 I samband med installationen av M7005 skall licensnyckeln flyttas från usb:ts root-directory in till c:\m7005\sysparamlib. Figur 4. M7005LicensKeyManager Det gör man som i bilden ovan Sätta Från till usb:ts root-directory (I: i exemplet) Sätta Till till C:\M7005 Klicka på Flytta Antalet nycklar Från blir 0 och antal nycklar Till blir 1. Texten Nyckel flyttad OK visas. Avsluta M7005LicenseKeyManager Starta M7005 Installation och anpassning av M7005 sida 5 (18)

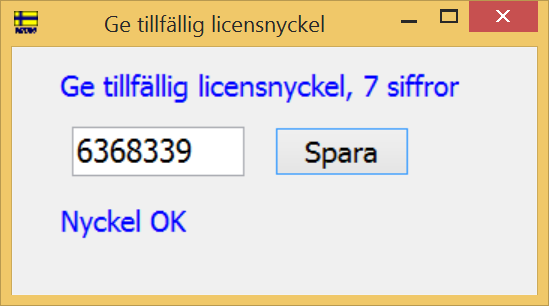

6 4.2 Flytt av licensnyckel vid avinstallation av M7005 När man vill flytta M7005 från en dator till en annan, får man först flytta nyckeln till ett usbminne (Obs måste ha NTFS filsystem) för att sedan flytta nyckeln från usb-minnet till den nya datorn. Först väljer man Från = c:\m7005 och Till = usb:ts rot-directory ( t.ex H:) och sedan trycka Flytta. Antal tillgängliga nycklar ändras så att Från blir 0 och Till blir 1. Texten Nyckel flyttad OK visas. Installationen av nyckeln på nya systemet blir som i avsnitt Förlorad licensnyckel Tyvärr händer det att datorer kraschar och att en licensnyckel förkommer. Vad man då får gör är att kontakta Matematikföretaget jz( se dess hemsida M7005.Metem.se) för att Skicka in sitt usb och få ett nytt med en OK nyckel Eller vid brådskande fall få en tillfällig nyckel som varar i 14 dagar Installation av tillfällig licensnyckel Via M7005 rullgardinsmeny Tillbehör/ Ge tillfällig licensnyckel kommer bilden i figur 5 nedan upp. Figur 5. Formuläret för inmatning av tillfällig licensnyckel. Det är bara att mata in den 7 siffriga nyckeln och klicka på spara. M7005 kommer att köras utan att skylten Licensnyckel saknas kommer upp och det i 14 dagar från att licensnyckeln skapades. Installation och anpassning av M7005 sida 6 (18)

7 5 Uppdatering av M7005 på befintligt system Om M7005 av någon anledning behöver uppdateras, dvs programmet M7005.exe som finns i biblioteket C:\M7005 behöver bytas ut. Kan det ske på olika sätt beroende på hur nya M7005 är distribuerat. Anm backup: Det kan vara klokt att byta namn på den M7005.exe som finns i C:\M7005 till t.ex M7005.old innan man gör uppdateringen. För annars skrivs den över. Skulle uppdateringen inte falla väl ut kan man gå tillbaks genom att ta bort den nyinstallerade M7005.exe och sedan byta namn på M7005.old till M7005.exe. Och man är tillbaks till ursprungsversionen. 5.1 Om man erhållit M7005 som exe-filen M7005.exe Om man fått M7005.exe tillsänt sig som en zip fil, t.ex via mail. Får man först packa upp den och sedan är det bara att med hjälp av Windows Utforskaren flytta in den nya M7005.exe i biblioteket C:\M UppdateraM7005W32.exe / UppdateraM7005IbrW32.exe Uppdatering av M7005, hjälptexter och i förekommande fall Ibr:s systemfiler kan också distribueras som en zipad fil innehållande installationsprogrammet UpdateM7005W32.exe / UpdateM7005IbrW32.exe och mapparna M7005 och HelpTextsMap (IbrDllMap). Mappen M7005 innehåller M7005.exe och mappen HeltTextsMap M7005:s hjälptexter (IbrDllMap innehåller IBR:s systemfiler). Man får packa upp zip-filen i ett lämpligt bibliotek och sedan köra programmet UpdateM7005W32.exe/UpdateM7005IbrW32.exe. Uppdateringsprogrammet flyttar in M7005.exe in i C:\M7005 och hjälptexterna in i C:\M7005\SysParamLib\HelpTexts\Swe respektive C:\M7005\SysParamLib\HelpTexts\Eng. Ibr filerna flyttas till C:\M7005\IbrLib. Installation och anpassning av M7005 sida 7 (18)

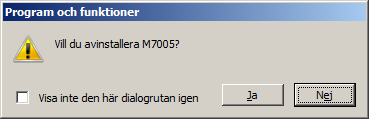

8 6 Avinstallation av M7005 Via Kontrollpanelen/ Program och funktioner dubbelklicka på M7005 och skylten i figur 6 visas. Figur 6. Avinstallation av M7005. Installation och anpassning av M7005 sida 8 (18)

9 7 Installation av service program (servrar) Normalt katalogiseras servern automatiskt av dess installationsprogram men om inte så är fallet får man göra det förhand. Hur det går till beskrivs här. Som exempel använder vi Tangentbordsserven vars exe-file heter M7005TgbFKey_I.exe. Servern ger insignaler till M7005 när man trycker på datorns F-tangenter. Tangentbordsservern beskrivs i handboken Tangentbordet som digital input och som kan laddas ned från M7005 s hemsida. 7.1 Sätta Windows UserAccountControl (UAC) låg. M7005 startar de program (servrar) som finns I C:\m7005\IoServerLib, automatiskt. Men för att Windows skall tillåta detta måste UAC sättas låg. Det gör man från Windows Kontrollpanelen / Åtgärdscenter/ Ändra inställningar för User Account Control som har ett fönster som visas i figur 7. Figur 7. Fönstret för att ändra Windows inställning av UAC 7.2 Flytta in servens filer in i C:\M7005\IoServerLib Programmen i biblioteket C:\M7005\IoServerlib kallas servrar och har namn som namn_xyz.exe där namn är namnet på servern, xyz talar om för M7005 vad serven skall göra Hur servens filer distribueras och installeras beror på vilken server det gäller. I exemplet är det så enkelt som att med hjälp av Windows Utforskaren flytta filen M7005TgbFKey_I.exe in i biblioteket C:\M7005\IoServerLib. Installation och anpassning av M7005 sida 9 (18)

10 7.3 Katalogisera M7005:s servrar, kodade i C++Builder, i Windows register. För att M7005 skall kunna starta servern automatiskt måste den finnas med i Windows register. Serven katalogiseras genom att den startas med switchen RegServer. Förfarandet är olika om man använder sig av Windows 7 eller Windows 8/ Katalogisera server under Windows 7 Logga på som administratör och använd fönstret Kör som man får upp via Allaprogram/ Tillbehör/ Kör Figur 8. Registrering av Tangentbordsservern i Windows register. När man klickar på Bläddra visas Utforskaren och där går man till C:\M7005\IoServerLib och klicka på servern., lägg till switchen /RegServer Obs mellanslag före /. Klicka på OK och registreringen görs. Tyvärr får man ingen bekräftelse på att det gick bra utan rutan bara försvinner. Installation och anpassning av M7005 sida 10 (18)

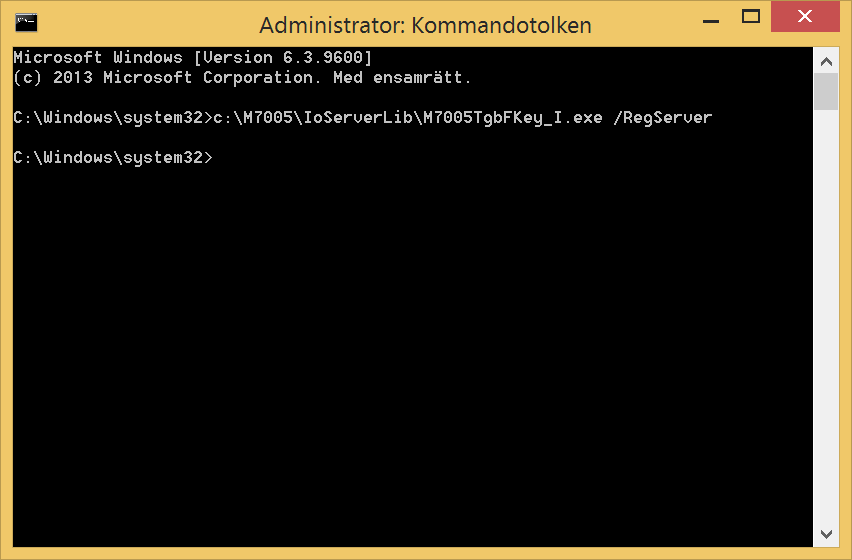

11 7.3.2 Katalogisera server under Windows 8/10 Starta Kommandotolken genom att först söka på CMD och sedan köra kommandotolken som administratör Figur 9. Skriv sedan in c:\m7005\ioserverlib\m7005tgbfkey_i.exe /RegServer Och tryck return Om inte servern startas eller annat meddelande kommer upp är i vårt exempel Tangentbordservern registrerad Installation och anpassning av M7005 sida 11 (18)

12 8 Mätprogrammen Med installationen följer ett exempelprogram DemoMet4. Vill man ta bort det ur systemet, se nedan. 8.1 Att ta bort ett mätprogram Antag att vi vill ta bort mätprogrammet DemoMet4. Det gör man med hjälp av Windows Utforskaren. Gör följande Själva programmet finns i biblioteket c:\m7005\programms och heter DemoMet4.xml. Det är bara att ta bort filen. Data som tillhör programmet finns i biblioteket c:\data\demomet4. Ta bort hela biblioteket med alla dess underbibliotek. Ångrar man sig kan man ta tillbaka borttagna filer/bibliotek via Windows Papperskorg. Markera fil/bibliotek som skall återtas genom att högerklicka med musen. Välj sedan Återställ. Installation och anpassning av M7005 sida 12 (18)

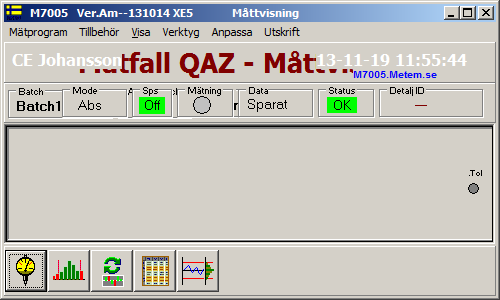

13 9 Anpassa storlek och utseende på meddelanderutor, menyraden och knappbeskrivningar. I figur 10 visas M7005:s måttvisningsbild. Storlek, font och färg på Menyraden, Knappbeskrivning och Meddelanderutor är gemensamma för alla bilder i Windows och man ändra dem således i Windows. Hur man gör det skiljer sig något mellan Windows 7 och 8/10. För Windows 8/10 visas den engelska versionen. Menyraden/Menues Knappbeskrivning/Toltips Figur 10. M7005:s måttvisningsbild Figur 11. Ett exempel på en meddelanderuta. Installation och anpassning av M7005 sida 13 (18)

14 9.1 Windows 7 Via Kontrollpanelen/ Anpassning kommer bilden i figur 12 upp. Figur 12. Kontrollpanelens bild Anpassning Klicka på Fönsterfärg och bilden i figur 14 visas. Figur 13. Windows formulär för att ändra Färg och utseende på fönster. När man klickar på nedåtpilen i Objekt kommer en meny opp ur vilken man väljer objekt ( Menyrad, Knappbeskrivning eller Meddelanderuta) vars utseende man vill ändra. Installation och anpassning av M7005 sida 14 (18)

15 9.2 Windows 8/10 Via Control panel/ Display visas bilden i figur 14. Figur 13. Formulär för att ändra bildskärmens utseende mm. Klicka på Adjust resolution och bilden I figur 15 visas Figur 14. Formulär för att ändra bildskärmens upplösning mm. Klicka på Make text and other items lager or smaller så visas bilden i figur 16. Installation och anpassning av M7005 sida 15 (18)

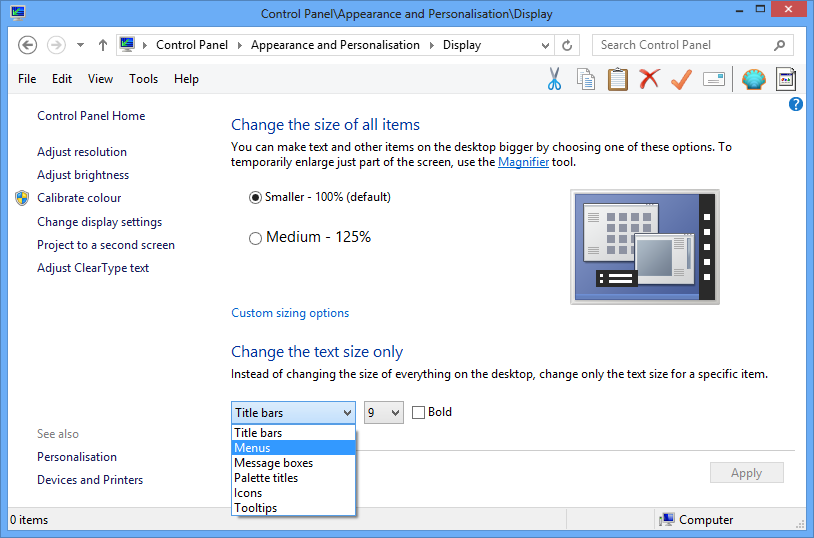

16 Figur 16. Formulär för att ändra storlek, färg mm Välj önskad objekt ( Menyrad, Meddelanderuta eller Knappbeskrivning) och ändra. Installation och anpassning av M7005 sida 16 (18)

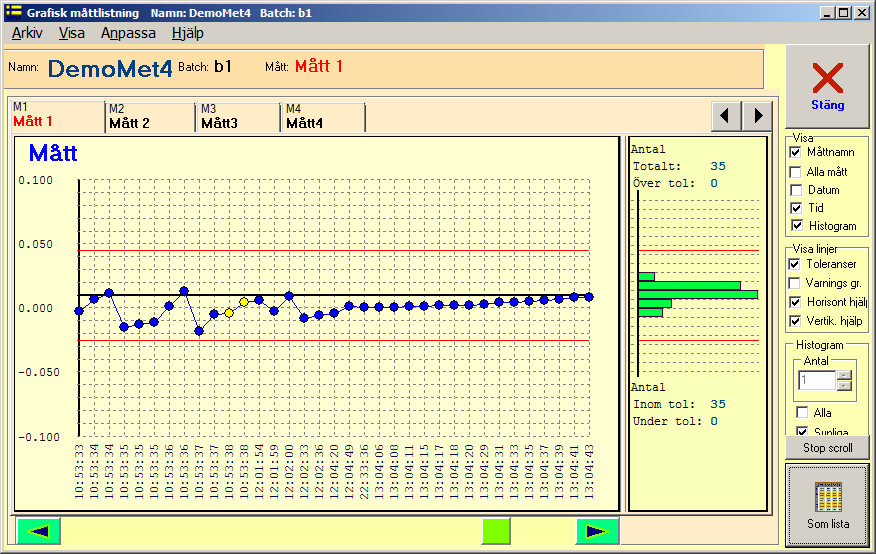

17 10 Ändra utseendet på M7005:s visningsbilder Gemensamt för nästan alla bilder är att på dess menyrad finns Visa varur man kan välja dels om någon annan bild skall visas, dels vad som skall visas i den nu visade bilden. Menyn innehåller också Anpassa ur vilken man kan få upp olika formulär för att ändra utseendet på bilden. För måttvisningsbilden finns Utseende och Färger och Fonter Visa Sidhuvud Via Visa på Menyraden kan man välja om bildens sidhuvud skall visas eller ej. Sidhuvudet innehåller Mätprogramnamn, Batch och för bilden specifik information. Se figur Två förvalda färgsättningar För de flesta bilderna måttlistning, XBar-R, osv, dock ej Måttvisningsbilden finns två standarduppsättningar av färger, Klassiskt och den lite roligare Färgglad. Man väljer genom att markera Tillåta ändring och sedan klicka på önskad knapp. Formuläret för val av Klassisk/ Färgglad och andra ändringar av utseendet, kommer upp när man klickar på Anpassa/ Färger och Fonter. Sidhuvud Figur 17 Mått listning med Klassiskt färgval Figur 18. Måttlistning grafiskt med Färgglad färgval. Installation och anpassning av M7005 sida 17 (18)

18 10.3 Mera information För mera information om hur man ändrar utseendet på M7005:s bilder se M7005:s användarhandbok kapitel 3. Handboken heter Metem 7005 Användarhanbok och kan laddas ned från M7005:s hemsida, fliken Handböcker mm. Installation och anpassning av M7005 sida 18 (18)
