Energidesign utformning av lågenergibyggnader Villa Åkarp

Transkript

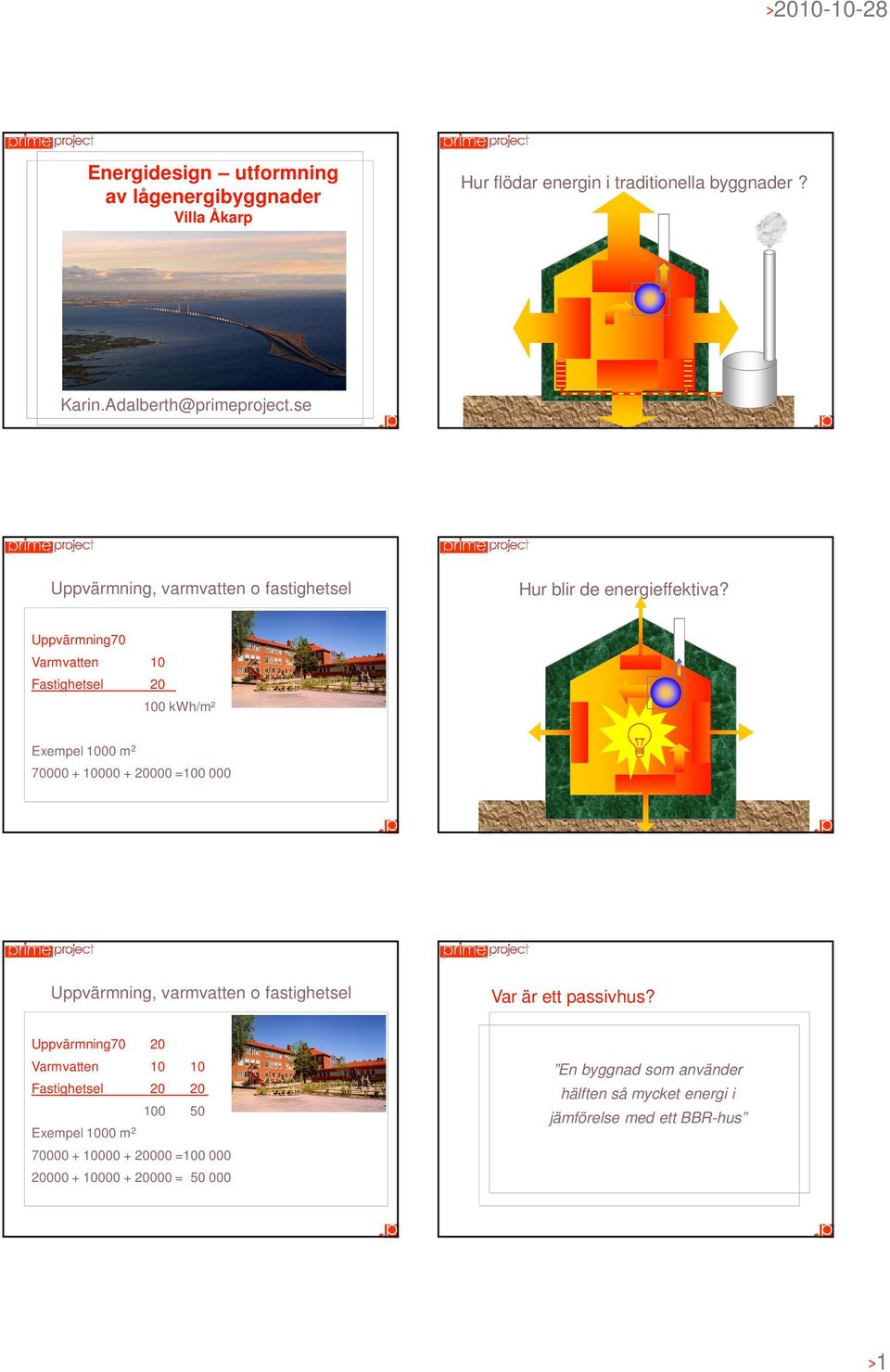

1 Energidesign utformning av lågenergibyggnader Villa Åkarp Hur flödar energin i traditionella byggnader? Karin.Adalberth@primeproject.se Uppvärmning, varmvatten o fastighetsel Hur blir de energieffektiva? Uppvärmning70 Varmvatten 10 Fastighetsel 20 _ 100 kwh/m² Exempel 1000 m = Uppvärmning, varmvatten o fastighetsel Var är ett passivhus? Uppvärmning70 20 Varmvatten Fastighetsel _ Exempel 1000 m = = En byggnad som använder hälften så mycket energi i jämförelse med ett BBR-hus >1

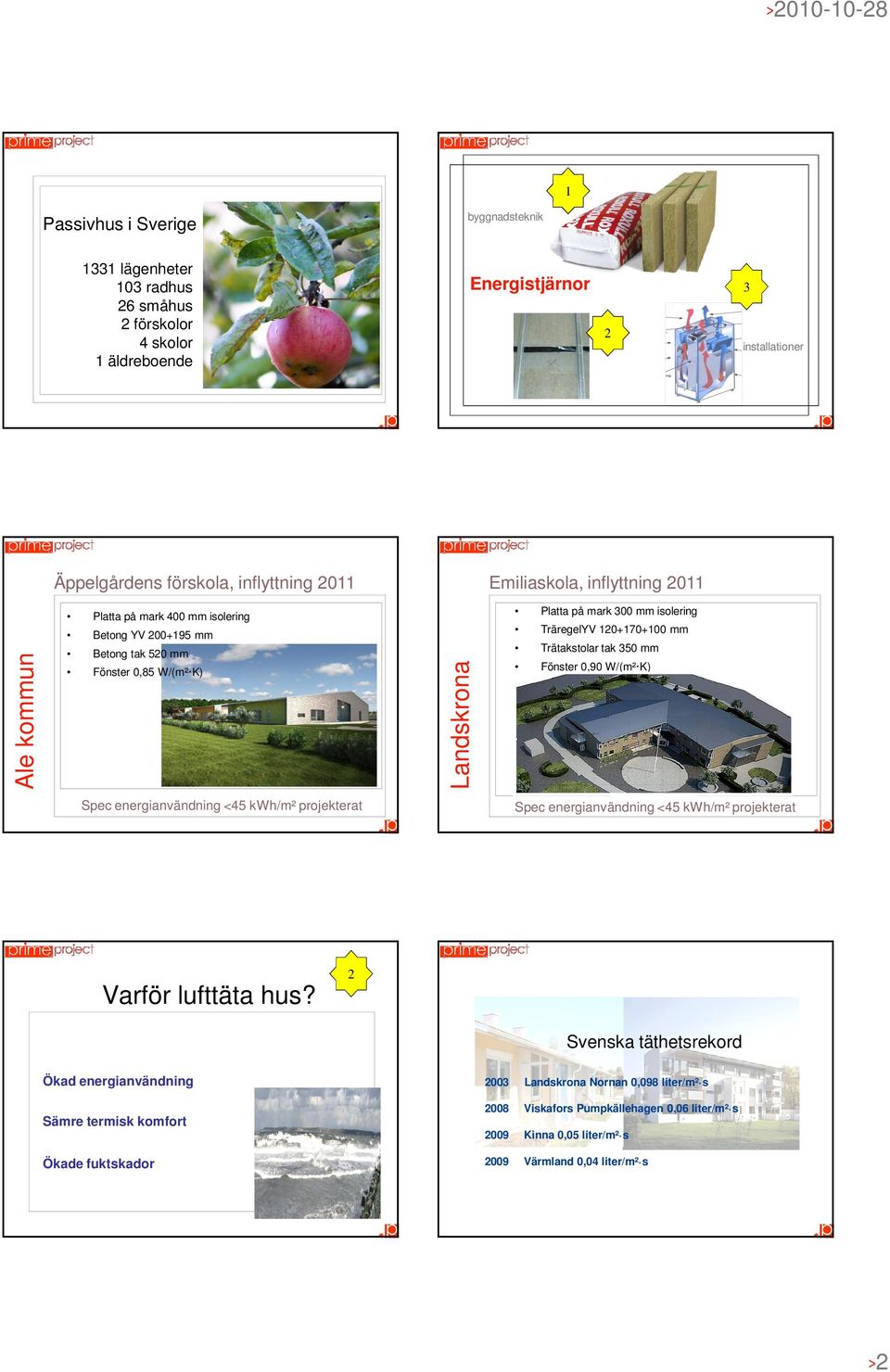

2 1 Passivhus i Sverige byggnadsteknik 1331 lägenheter 103 radhus 26 småhus 2 förskolor 4 skolor 1 äldreboende Energistjärnor 2 3 installationer Äppelgårdens förskola, inflyttning 2011 Emiliaskola, inflyttning 2011 Ale kommun Platta på mark 400 mm isolering 28 cm isolering 10 kwh/m² Betong YV mm Betong tak 520 mm Fönster 0,85 W/(m² K) Landskrona Platta på mark 300 mm isolering 28 TräregelYV cm isolering kwh/m² mm Trätakstolar tak 350 mm Fönster 0,90 W/(m² K) Spec energianvändning <45 kwh/m² projekterat Spec energianvändning <45 kwh/m² projekterat Varför lufttäta hus? 2 Svenska täthetsrekord Ökad energianvändning Sämre termisk komfort Ökade fuktskador 2003 Landskrona Nornan 0,098 liter/m² s 2008 Viskafors Pumpkällehagen 0,06 liter/m² s 2009 Kinna 0,05 liter/m² s 2009 Värmland 0,04 liter/m² s >2

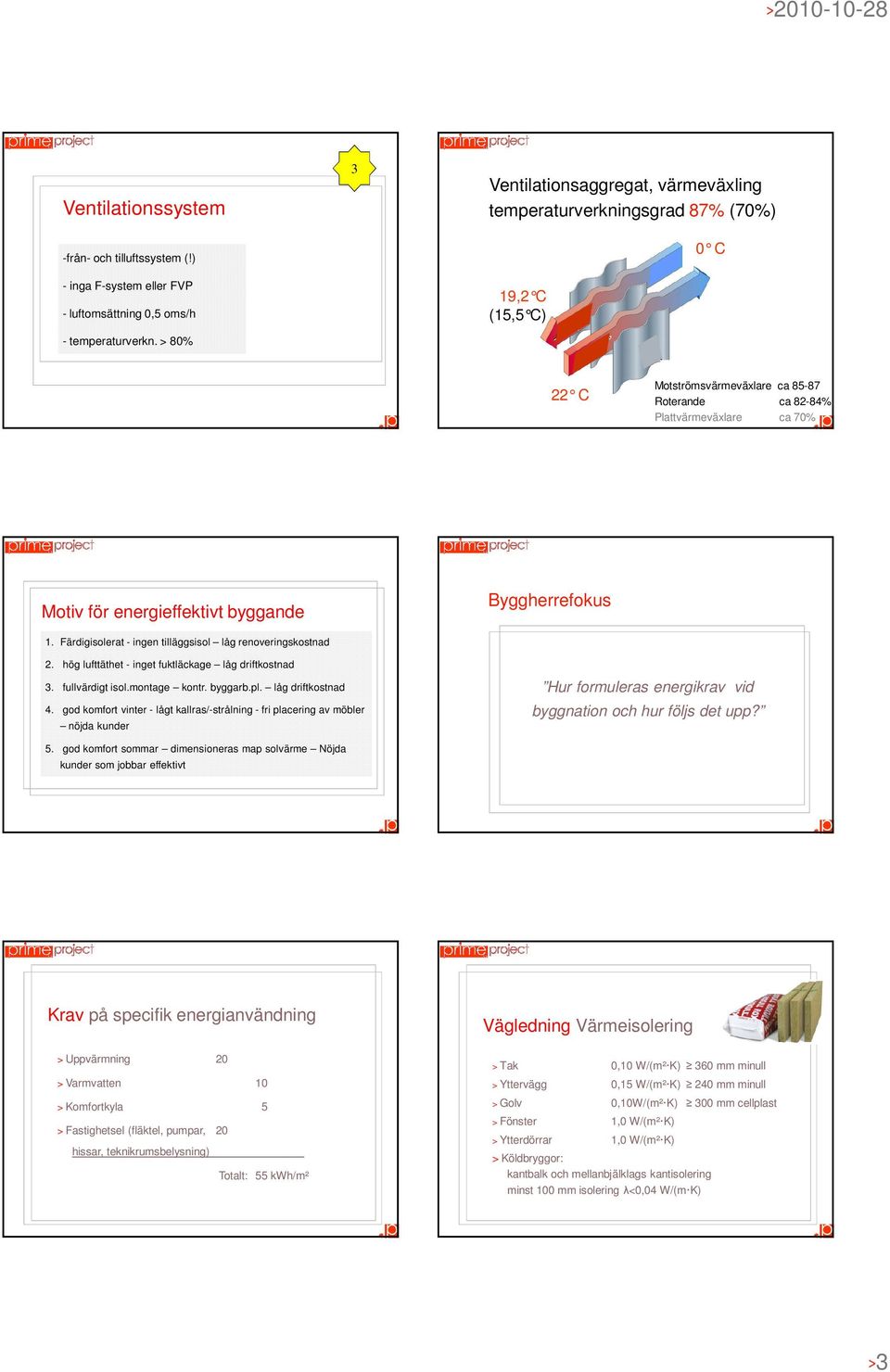

3 Ventilationssystem 3 Ventilationsaggregat, värmeväxling temperaturverkningsgrad 87% (70%) -från- och tilluftssystem (!) - inga F-system eller FVP - luftomsättning 0,5 oms/h - temperaturverkn. > 80% 19,2 C (15,5 C) 0 C 22 C Motströmsvärmeväxlare ca Roterande ca 82-84% Plattvärmeväxlare ca 70% Motiv för energieffektivt byggande Byggherrefokus 1. Färdigisolerat - ingen tilläggsisol låg renoveringskostnad 2. hög lufttäthet - inget fuktläckage låg driftkostnad 3. fullvärdigt isol.montage kontr. byggarb.pl. låg driftkostnad 4. god komfort vinter - lågt kallras/-strålning - fri placering av möbler nöjda kunder Hur formuleras energikrav vid byggnation och hur följs det upp? 5. god komfort sommar dimensioneras map solvärme Nöjda kunder som jobbar effektivt Krav på specifik energianvändning > Uppvärmning 20 > Varmvatten 10 > Komfortkyla 5 > Fastighetsel (fläktel, pumpar, 20 hissar, teknikrumsbelysning) _ Totalt: 55 kwh/m² Vägledning Värmeisolering > Tak 0,10 W/(m² K) 360 mm minull > Yttervägg 0,15 W/(m² K) 240 mm minull > Golv 0,10W/(m² K) 300 mm cellplast > Fönster 1,0 W/(m² K) > Ytterdörrar 1,0 W/(m² K) > Köldbryggor: kantbalk och mellanbjälklags kantisolering minst 100 mm isolering λ<0,04 W/(m K) >3

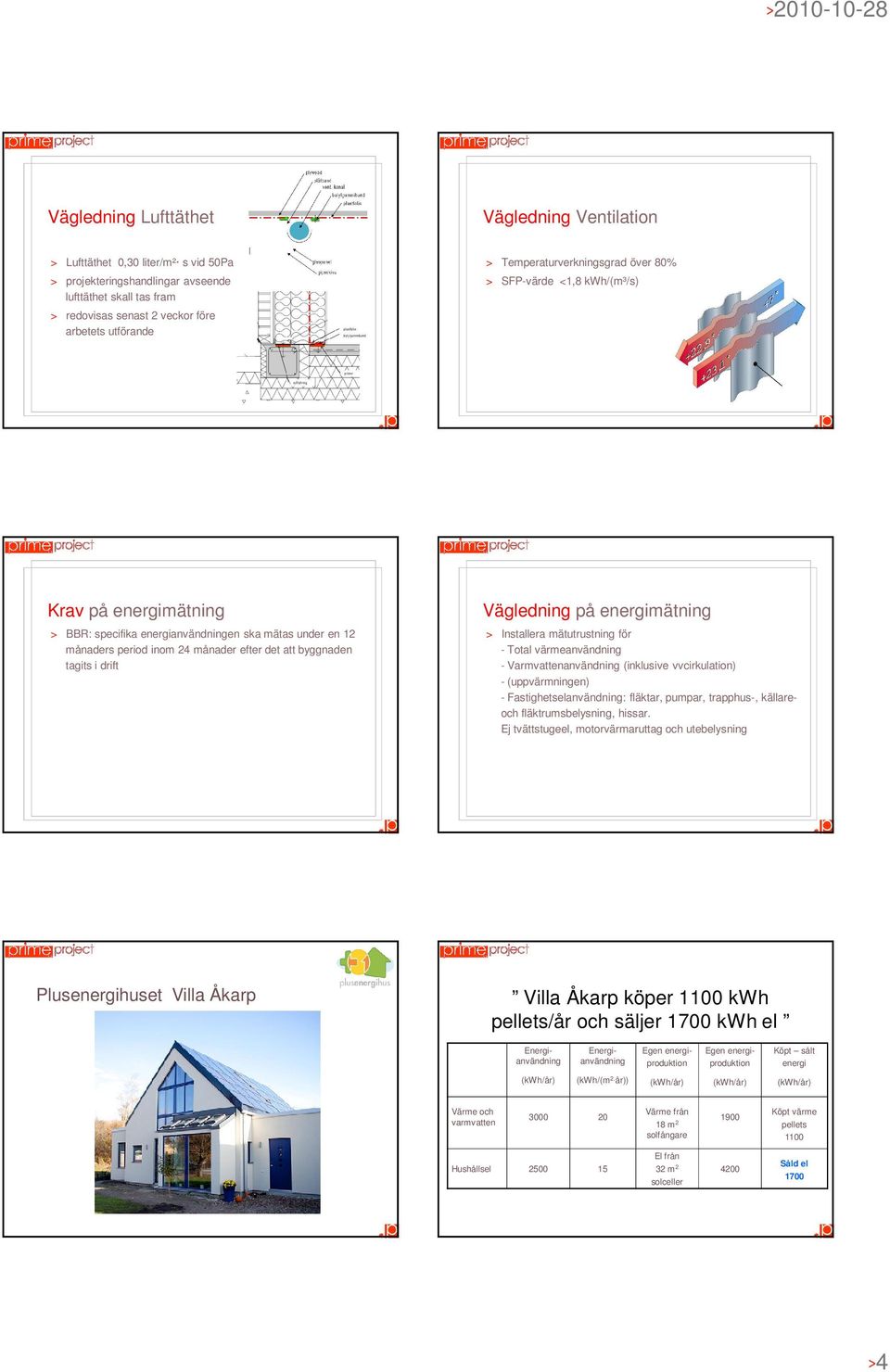

4 Vägledning Lufttäthet Vägledning Ventilation > Lufttäthet 0,30 liter/m² s vid 50Pa > projekteringshandlingar avseende lufttäthet skall tas fram > redovisas senast 2 veckor före arbetets utförande > Temperaturverkningsgrad över 80% > SFP-värde <1,8 kwh/(m³/s) Krav på energimätning > BBR: specifika energianvändningen ska mätas under en 12 månaders period inom 24 månader efter det att byggnaden tagits i drift Vägledning på energimätning > Installera mätutrustning för - Total värmeanvändning - Varmvattenanvändning (inklusive vvcirkulation) - (uppvärmningen) - Fastighetselanvändning: fläktar, pumpar, trapphus-, källareoch fläktrumsbelysning, hissar. Ej tvättstugeel, motorvärmaruttag och utebelysning Plusenergihuset Villa Åkarp Villa Åkarp köper 1100 kwh pellets/år och säljer 1700 kwh el Energianvändning Energianvändning Egen energiproduktion Egen energiproduktion Köpt sålt energi (kwh/år) (kwh/(m 2. år)) (kwh/år) (kwh/år) (kwh/år) Värme och varmvatten Värme från 18 m 2 solfångare 1900 Köpt värme pellets 1100 Hushållsel El från 32 m 2 solceller 4200 Såld el 1700 >4

5 >U = 0,07 W/(m² K) isoleringstjocklek 400 mm Fönster Elit-fönster U = 0,8 W/(m 2 *K) 3-glas fönster lågemissionsskikt Kryptonfyllning Varmkant God lufttäthet ett måste > Projektmål < 0,25 liter/(m 2 *s) > Konstruktionsritningar > Handledning på plats > Tryckprovning tidigt > Feedback Solskyddsbeläggning mot söder och väster >5

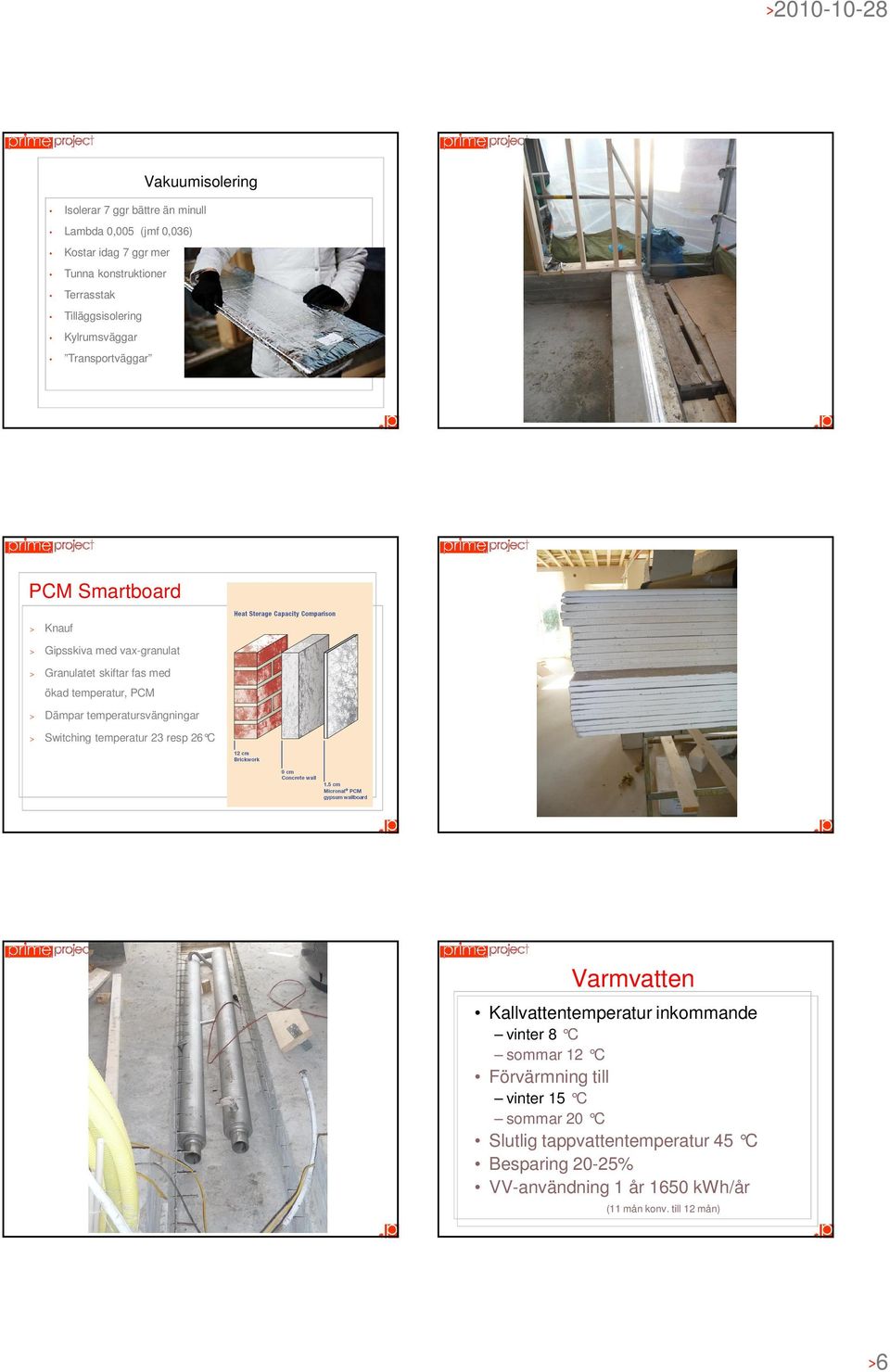

6 Vakuumisolering Isolerar 7 ggr bättre än minull Lambda 0,005 (jmf 0,036) Kostar idag 7 ggr mer Tunna konstruktioner Terrasstak Tilläggsisolering Kylrumsväggar Transportväggar PCM Smartboard > Knauf > Gipsskiva med vax-granulat > Granulatet skiftar fas med ökad temperatur, PCM > Dämpar temperatursvängningar > Switching temperatur 23 resp 26 C Varmvatten Kallvattentemperatur inkommande vinter 8 C sommar 12 C Förvärmning till vinter 15 C sommar 20 C Slutlig tappvattentemperatur 45 C Besparing 20-25% VV-användning 1 år 1650 kwh/år (11 mån konv. till 12 mån) >6

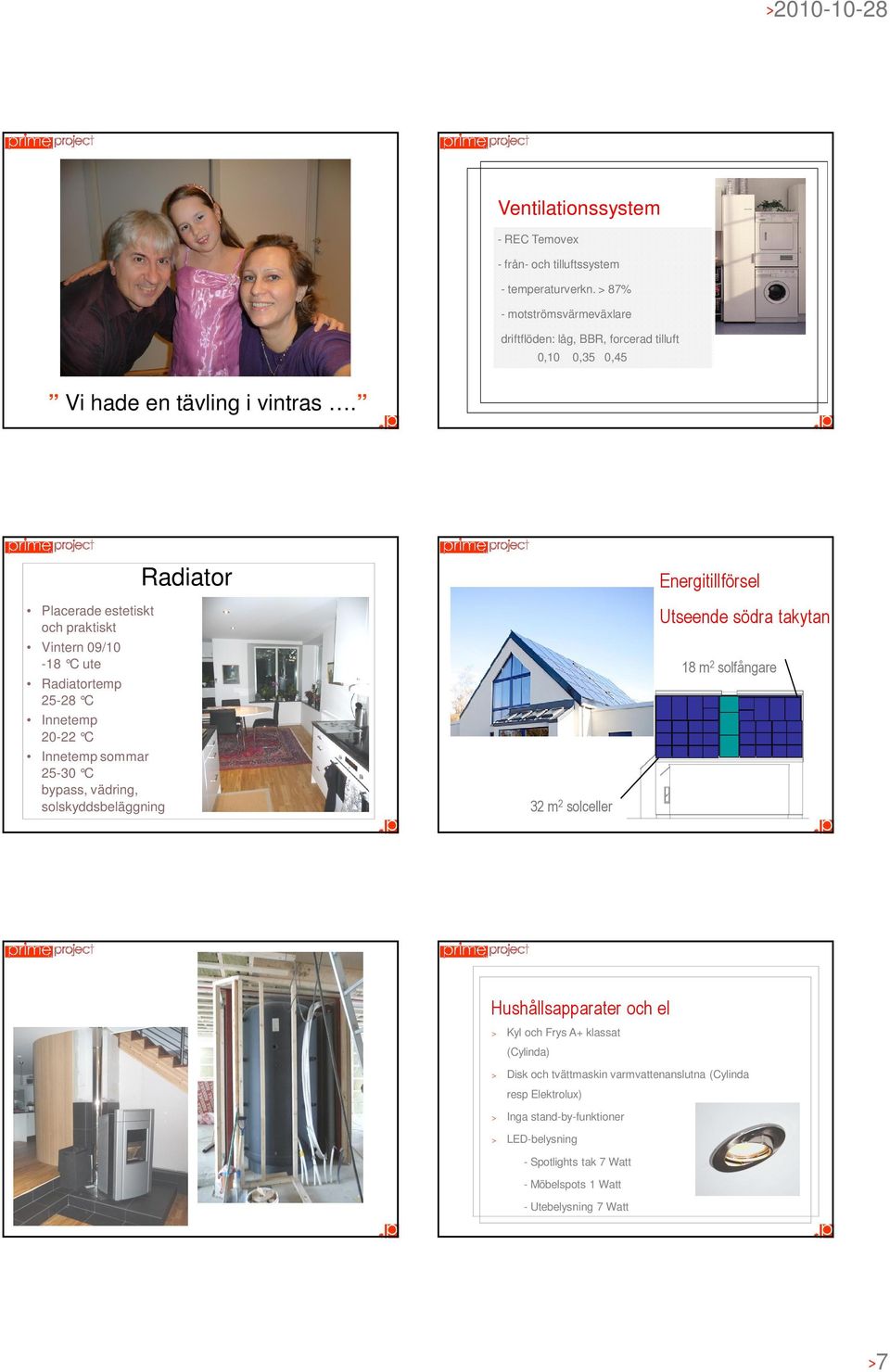

7 Ventilationssystem - REC Temovex - från- och tilluftssystem - temperaturverkn. > 87% - motströmsvärmeväxlare driftflöden: låg, BBR, forcerad tilluft 0,10 0,35 0,45 Vi hade en tävling i vintras. Placerade estetiskt och praktiskt Vintern 09/10-18 C ute Radiatortemp C Innetemp C Innetemp sommar C bypass, vädring, solskyddsbeläggning Radiator 32 m 2 solceller Energitillförsel Utseende södra takytan 18 m 2 solfångare Hushållsapparater och el > Kyl och Frys A+ klassat (Cylinda) > Disk och tvättmaskin varmvattenanslutna (Cylinda resp Elektrolux) > Inga stand-by-funktioner > LED-belysning - Spotlights tak 7 Watt - Möbelspots 1 Watt - Utebelysning 7 Watt >7

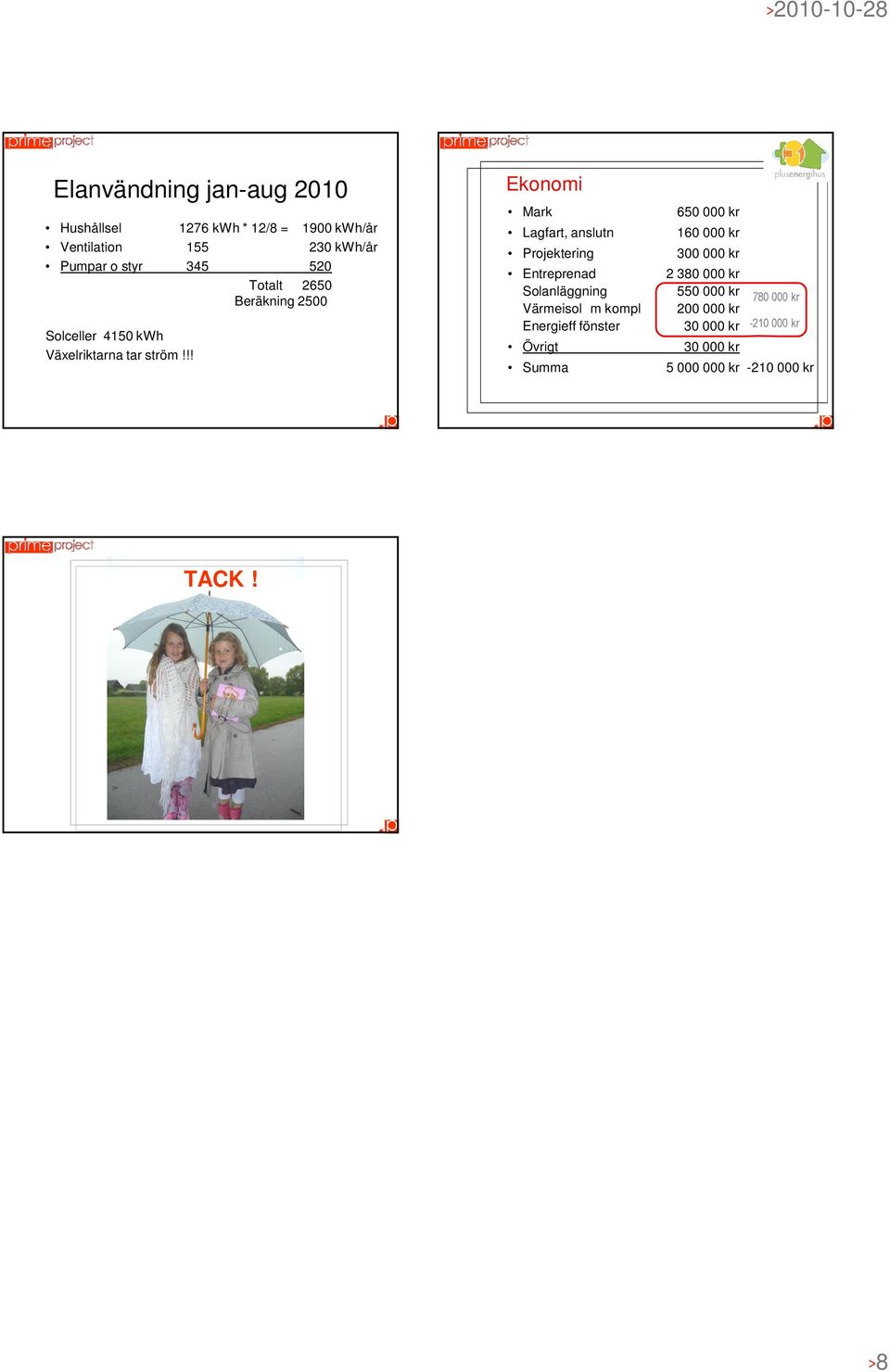

8 Elanvändning jan-aug 2010 Hushållsel 1276 kwh * 12/8 = 1900 kwh/år Ventilation kwh/år Pumpar o styr Totalt 2650 Beräkning 2500 Solceller 4150 kwh Växelriktarna tar ström!!! Ekonomi Mark Lagfart, anslutn Projektering Entreprenad Solanläggning Värmeisol m kompl Energieff fönster Övrigt Summa kr kr kr kr kr kr kr kr kr kr kr kr TACK! >8
