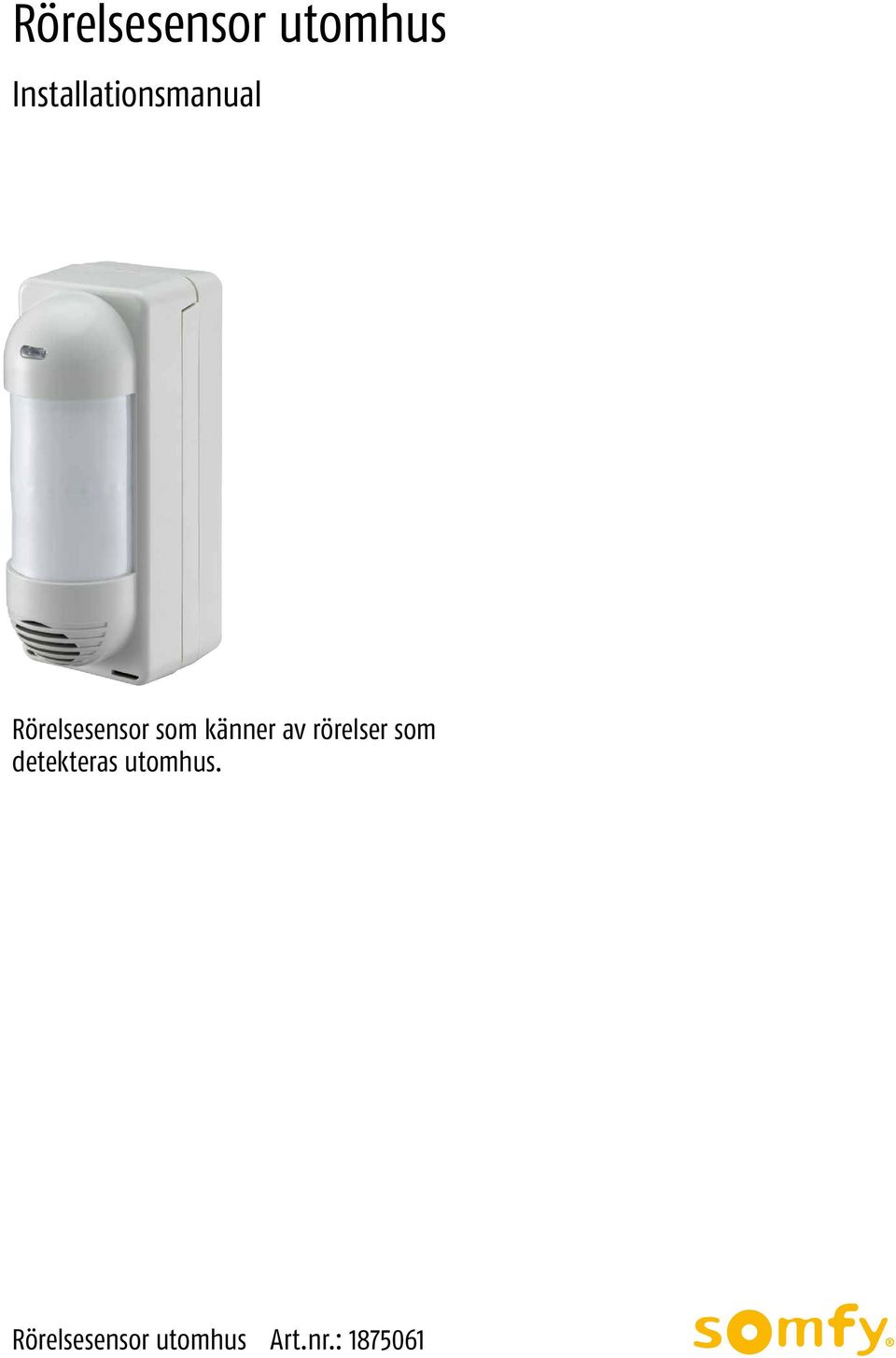

1 Rörelsesensor utomhus Installationsmanual Rörelsesensor som känner av rörelser som detekteras utomhus. Rörelsesensor utomhus Art.nr.:

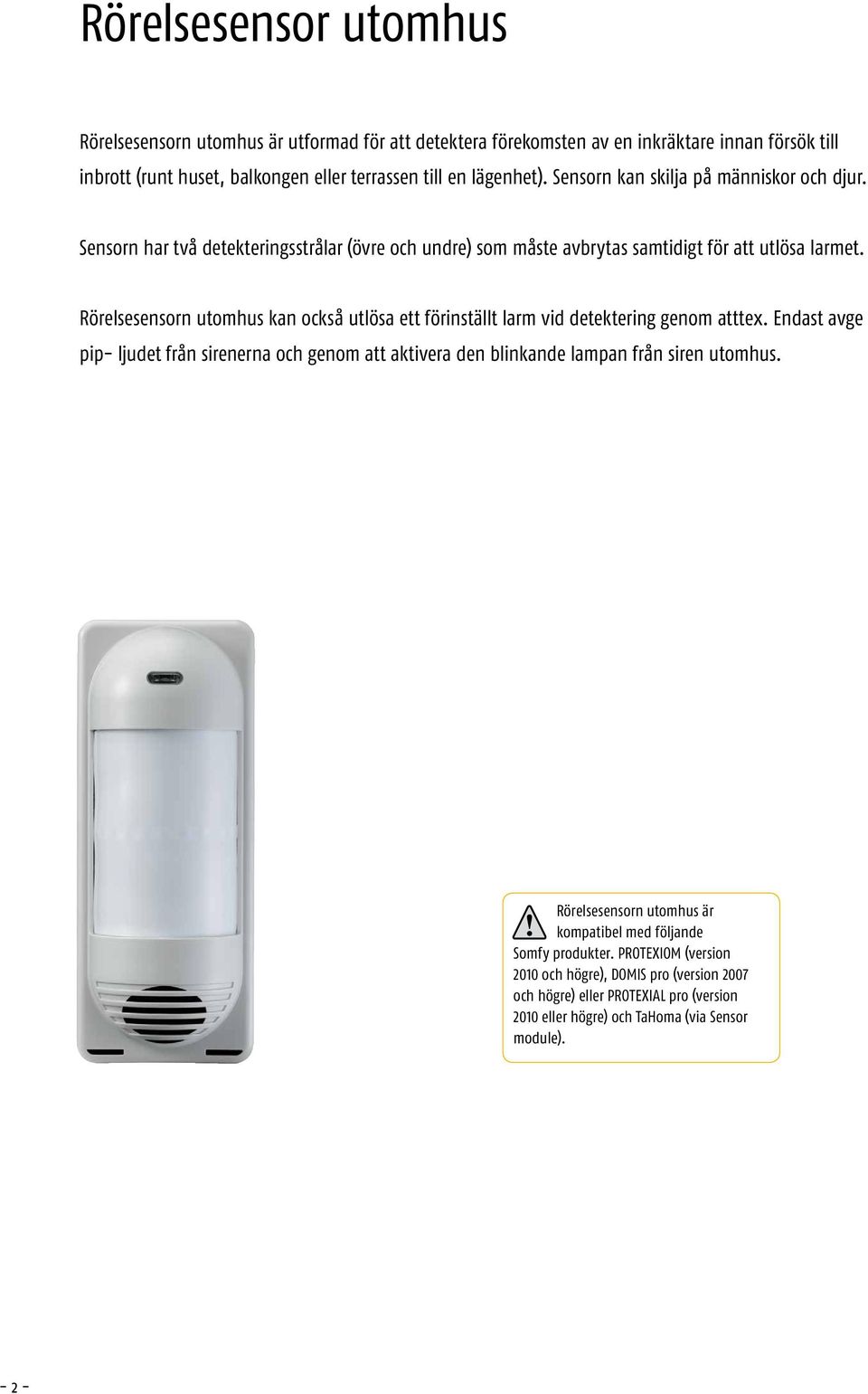

2 Rörelsesensor utomhus Rörelsesensorn utomhus är utormad ör att detektera örekomsten av en inkräktare innan örsök till inbrott (runt huset, balkongen eller terrassen till en lägenhet). Sensorn kan skilja på människor och djur. Sensorn har två detekteringsstrålar (övre och undre) som måste avbrytas samtidigt ör att utlösa larmet. Rörelsesensorn utomhus kan också utlösa ett örinställt larm vid detektering genom atttex. Endast avge pip- ljudet rån sirenerna och genom att aktivera den blinkande lampan rån siren utomhus. Rörelsesensorn utomhus är kompatibel med öljande Somy produkter. PROTEXIOM (version 2010 och högre), DOMIS pro (version 2007 och högre) eller PROTEXIAL pro (version 2010 eller högre) och TaHoma (via Sensor module)

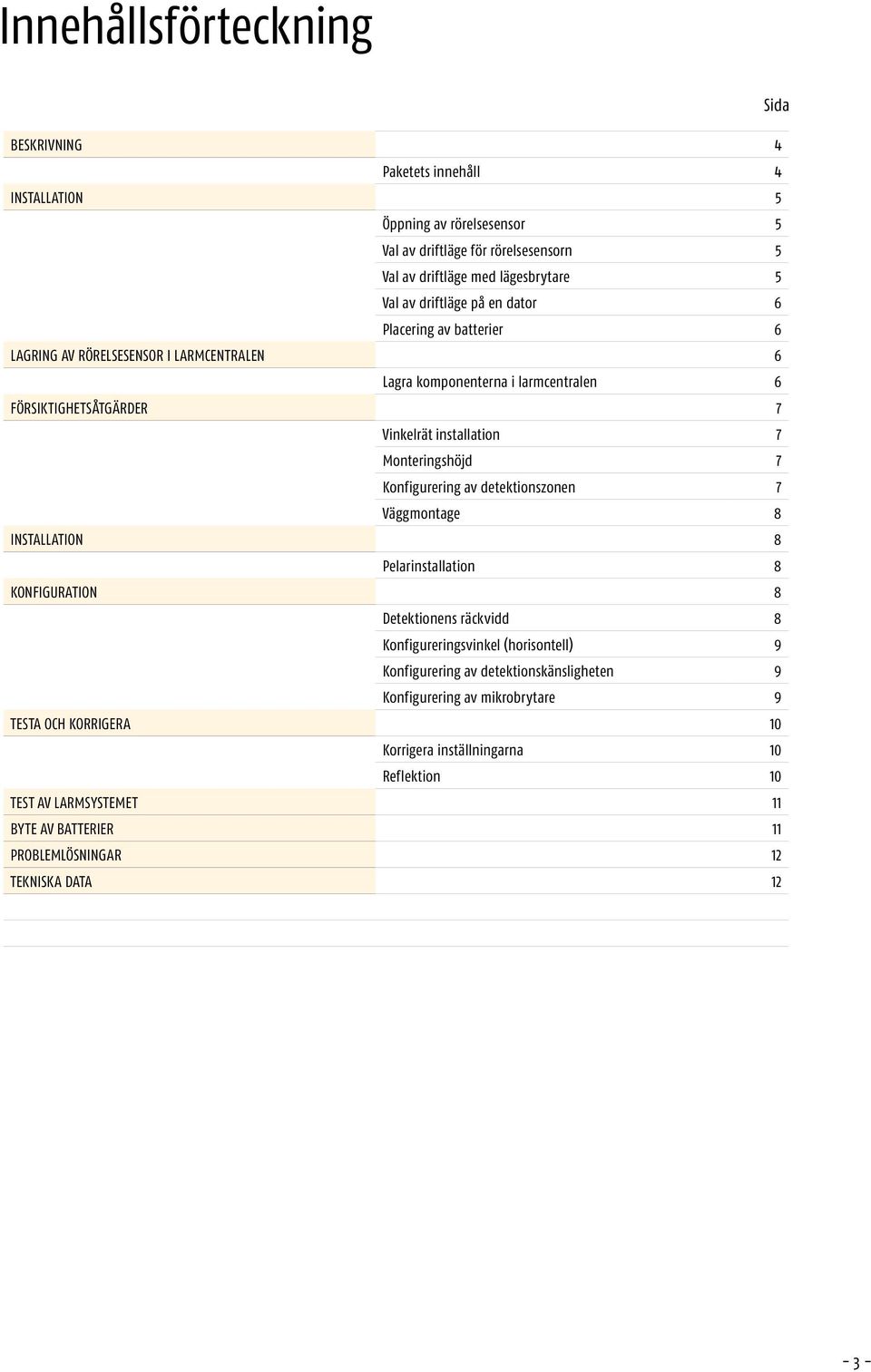

3 Innehållsörteckning Sida BESKRIVNING 4 Paketets innehåll 4 INSTALLATION 5 Öppning av rörelsesensor 5 Val av dritläge ör rörelsesensorn 5 Val av dritläge med lägesbrytare 5 Val av dritläge på en dator 6 Placering av batterier 6 LAGRING AV RÖRELSESENSOR I LARMCENTRALEN 6 Lagra komponenterna i larmcentralen 6 FÖRSIKTIGHETSÅTGÄRDER 7 Vinkelrät installation 7 Monteringshöjd 7 Konigurering av detektionszonen 7 Väggmontage 8 INSTALLATION 8 Pelarinstallation 8 KONFIGURATION 8 Detektionens räckvidd 8 Konigureringsvinkel (horisontell) 9 Konigurering av detektionskänsligheten 9 Konigurering av mikrobrytare 9 TESTA OCH KORRIGERA 10 Korrigera inställningarna 10 Relektion 10 TEST AV LARMSYSTEMET 11 BYTE AV BATTERIER 11 PROBLEMLÖSNINGAR 12 TEKNISKA DATA

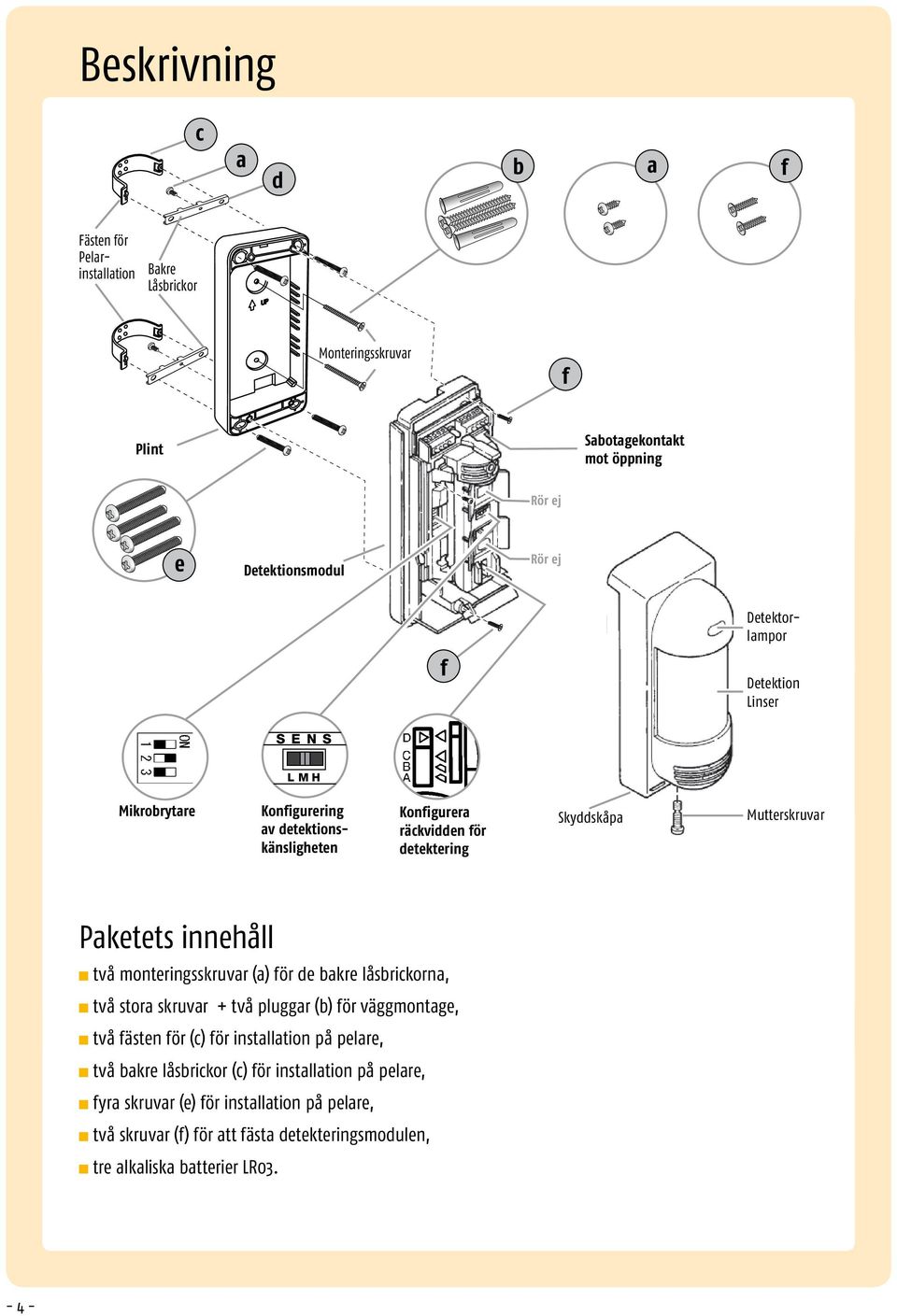

4 Beskrivning c a d b a Fästen ör Pelarinstallation Bakre Låsbrickor Monteringsskruvar Plint Sabotagekontakt mot öppning Rör ej e Detektionsmodul Rör ej Detektorlampor Detektion Linser S E N S L MH Mikrobrytare Konigurering av detektionskänsligheten Konigurera räckvidden ör detektering Skyddskåpa Mutterskruvar Paketets innehåll n två monteringsskruvar (a) ör de bakre låsbrickorna, n två stora skruvar + två pluggar (b) ör väggmontage, n två ästen ör (c) ör installation på pelare, n två bakre låsbrickor (c) ör installation på pelare, n yra skruvar (e) ör installation på pelare, n två skruvar () ör att ästa detekteringsmodulen, n tre alkaliska batterier LR

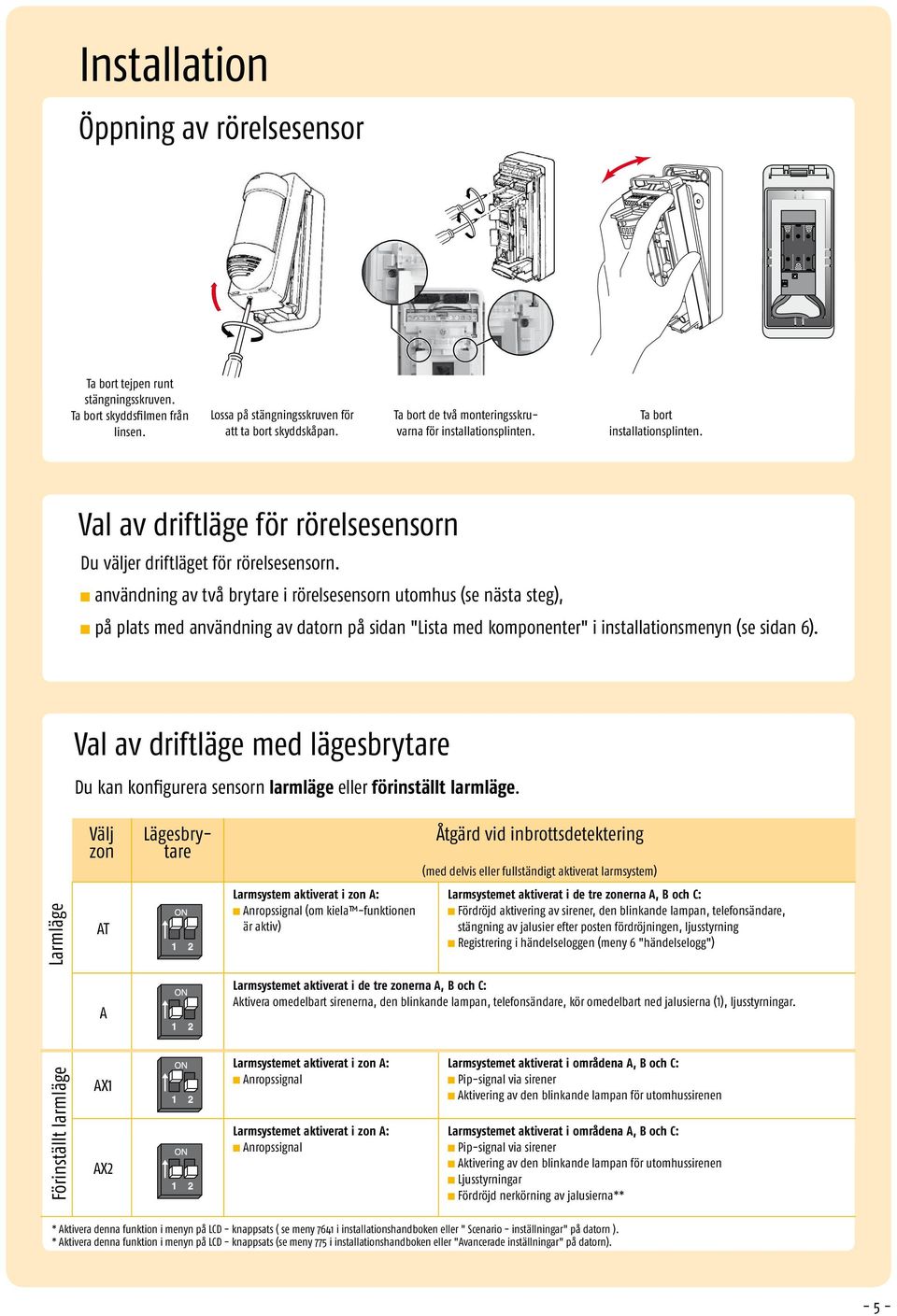

5 Installation Öppning av rörelsesensor Ta bort tejpen runt stängningsskruven. Ta bort skyddsilmen rån linsen. Lossa på stängningsskruven ör att ta bort skyddskåpan. Ta bort de två monteringsskruvarna ör installationsplinten. Ta bort installationsplinten. Val av dritläge ör rörelsesensorn Du väljer dritläget ör rörelsesensorn. n användning av två brytare i rörelsesensorn utomhus (se nästa steg), n på plats med användning av datorn på sidan "Lista med komponenter" i installationsmenyn (se sidan 6). Val av dritläge med lägesbrytare Du kan konigurera sensorn larmläge eller örinställt larmläge. Välj zon Lägesbrytare Åtgärd vid inbrottsdetektering (med delvis eller ullständigt aktiverat larmsystem) Larmläge AT Larmsystem aktiverat i zon A: n Anropssignal (om kiela -unktionen är aktiv) Larmsystemet aktiverat i de tre zonerna A, B och C: n Fördröjd aktivering av sirener, den blinkande lampan, teleonsändare, stängning av jalusier eter posten ördröjningen, ljusstyrning n Registrering i händelseloggen (meny 6 "händelselogg") A Larmsystemet aktiverat i de tre zonerna A, B och C: Aktivera omedelbart sirenerna, den blinkande lampan, teleonsändare, kör omedelbart ned jalusierna (1), ljusstyrningar. Förinställt larmläge AX1 AX2 Larmsystemet aktiverat i zon A: n Anropssignal Larmsystemet aktiverat i zon A: n Anropssignal Larmsystemet aktiverat i områdena A, B och C: n Pip-signal via sirener n Aktivering av den blinkande lampan ör utomhussirenen Larmsystemet aktiverat i områdena A, B och C: n Pip-signal via sirener n Aktivering av den blinkande lampan ör utomhussirenen n Ljusstyrningar n Fördröjd nerkörning av jalusierna** * Aktivera denna unktion i menyn på LCD - knappsats ( se meny 7641 i installationshandboken eller " Scenario - inställningar" på datorn ). * Aktivera denna unktion i menyn på LCD - knappsats (se meny 775 i installationshandboken eller "Avancerade inställningar" på datorn)

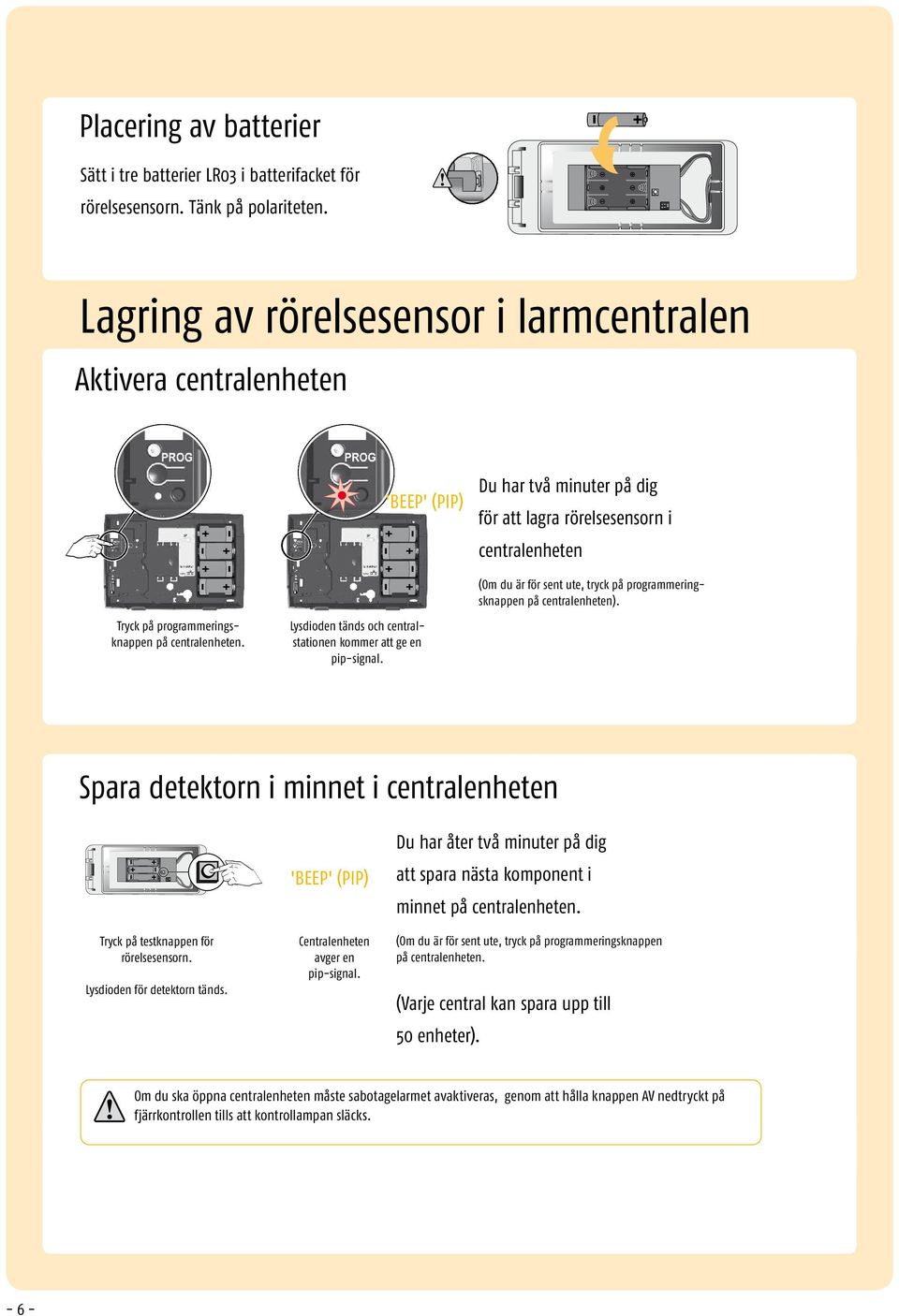

6 Placering av batterier Sätt i tre batterier LR03 i batteriacket ör rörelsesensorn. Tänk på polariteten. Lagring av rörelsesensor i larmcentralen Aktivera centralenheten 'BEEP' (PIP) Du har två minuter på dig ör att lagra rörelsesensorn i centralenheten (Om du är ör sent ute, tryck på programmeringsknappen på centralenheten). Tryck på programmeringsknappen på centralenheten. Lysdioden tänds och centralstationen kommer att ge en pip-signal. Spara detektorn i minnet i centralenheten Tryck på testknappen ör rörelsesensorn. Lysdioden ör detektorn tänds. 'BEEP' (PIP) Centralenheten avger en pip-signal. Du har åter två minuter på dig att spara nästa komponent i minnet på centralenheten. (Om du är ör sent ute, tryck på programmeringsknappen på centralenheten. (Varje central kan spara upp till 50 enheter). Om du ska öppna centralenheten måste sabotagelarmet avaktiveras, genom att hålla knappen AV nedtryckt på järrkontrollen tills att kontrollampan släcks

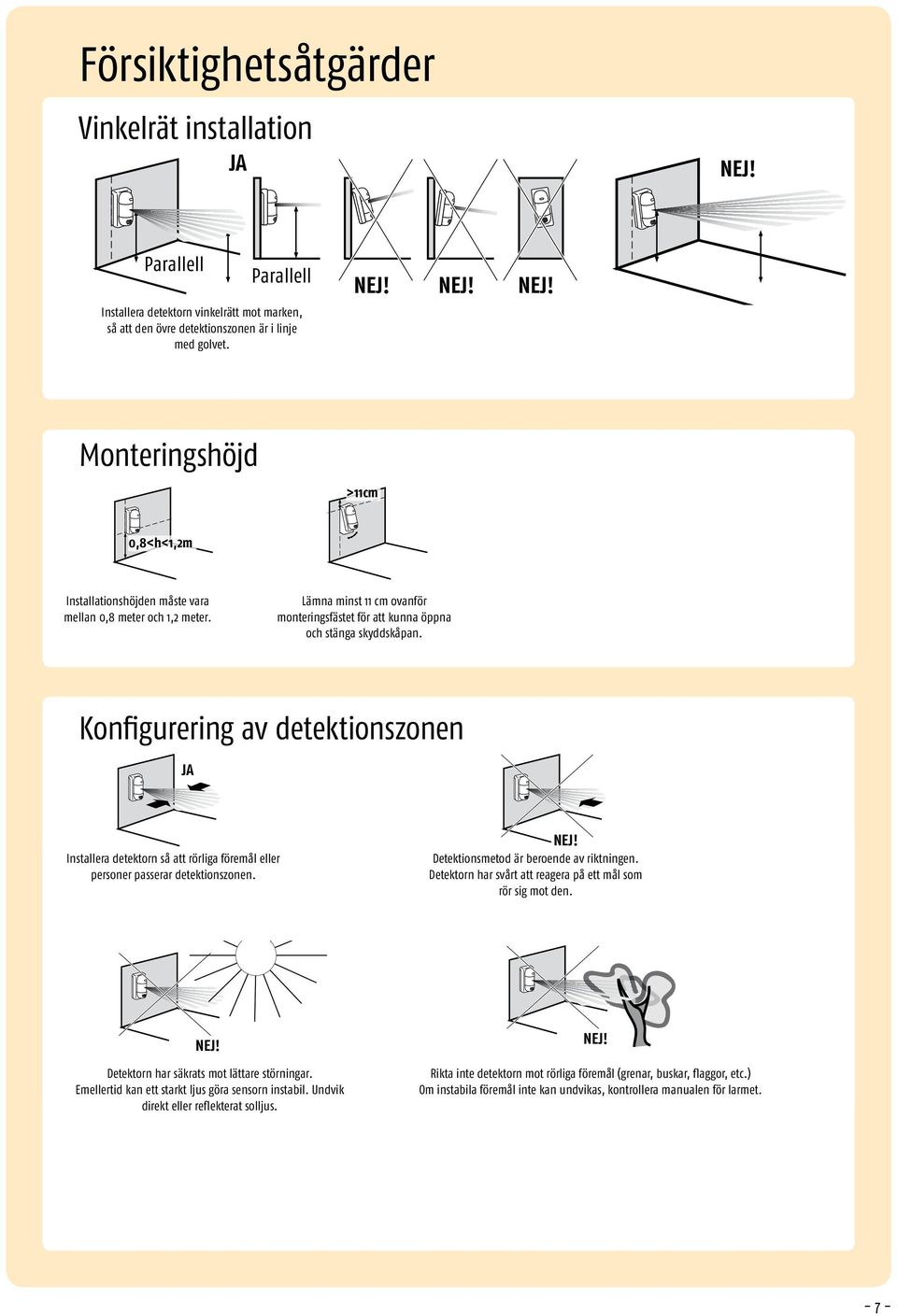

7 Försiktighetsåtgärder Vinkelrät installation Installera detektorn vinkelrätt mot marken, så att den övre detektionszonen är i linje med golvet. Monteringshöjd >11cm >11cm >11cm 0,8<h<1,2m 0,8<h<1,2m 0,8<h<1,2m Installationshöjden måste vara mellan 0,8 meter och 1,2 meter. 0,8<h<1,2m >11cm 0,8<h<1,2m Lämna minst 11 cm ovanör >11cm monteringsästet ör att kunna öppna och stänga skyddskåpan. 0,8<h<1,2m >11cm >11cm Konigurering av detektionszonen Installera detektorn så att rörliga öremål eller personer passerar detektionszonen. Detektionsmetod är beroende av riktningen. Detektorn har svårt att reagera på ett mål som rör sig mot den. Detektorn har säkrats mot lättare störningar. Emellertid kan ett starkt ljus göra sensorn instabil. Undvik direkt eller relekterat solljus. Rikta inte detektorn mot rörliga öremål (grenar, buskar, laggor, etc.) Om instabila öremål inte kan undvikas, kontrollera manualen ör larmet

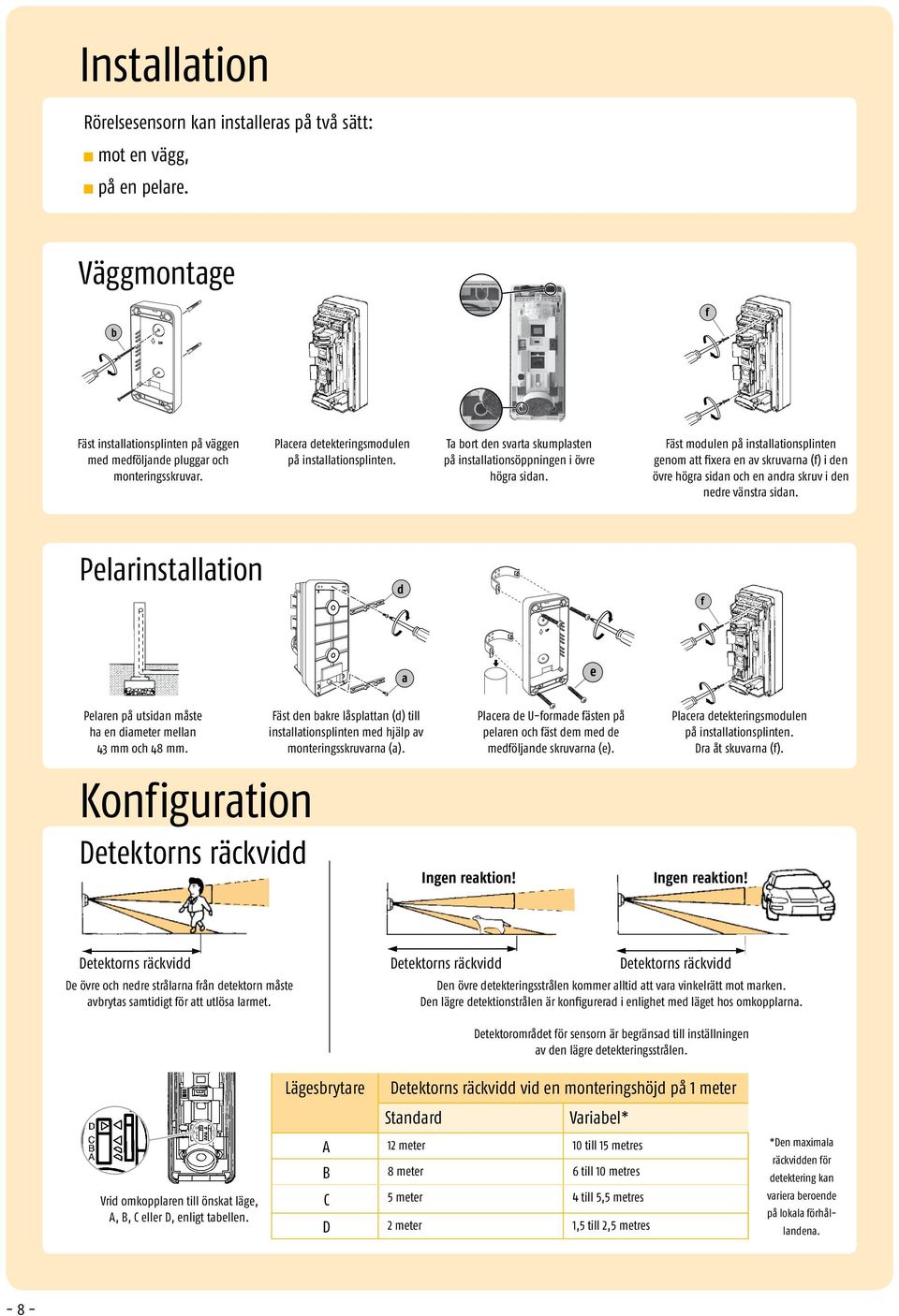

8 Installation Rörelsesensorn kan installeras på två sätt: n mot en vägg, n på en pelare. Väggmontage b Fäst installationsplinten på väggen med medöljande pluggar och monteringsskruvar. Placera detekteringsmodulen på installationsplinten. Ta bort den svarta skumplasten på installationsöppningen i övre högra sidan. Fäst modulen på installationsplinten d genom att ixera en av skruvarna () i den övre högra sidan och en andra skruv i den nedre vänstra sidan. a Pelarinstallation d d Pelaren på utsidan måste ha en diameter mellan 43 mm och 48 mm. Koniguration e Detektorns räckvidd e Fäst den bakre låsplattan (d) till installationsplinten med hjälp av monteringsskruvarna (a). a Ingen reaktion! e a Placera de U-ormade ästen på pelaren och äst dem med de medöljande skruvarna (e). e Placera detekteringsmodulen på installationsplinten. Dra åt skuvarna (). Ingen reaktion! Detektorns räckvidd Detektorns räckvidd Detektorns räckvidd De övre och nedre strålarna rån detektorn måste avbrytas samtidigt ör att utlösa larmet. Den övre detekteringsstrålen kommer alltid att vara vinkelrätt mot marken. Den lägre detektionstrålen är konigurerad i enlighet med läget hos omkopplarna. Detektorområdet ör sensorn är begränsad till inställningen av den lägre detekteringsstrålen. Vrid omkopplaren till önskat läge, A, B, C eller D, enligt tabellen. Lägesbrytare Detektorns räckvidd vid en monteringshöjd på 1 meter Standard Variabel* A 12 meter 10 till 15 metres B 8 meter 6 till 10 metres C 5 meter 4 till 5,5 metres D 2 meter 1,5 till 2,5 metres *Den maximala räckvidden ör detektering kan variera beroende på lokala örhållandena

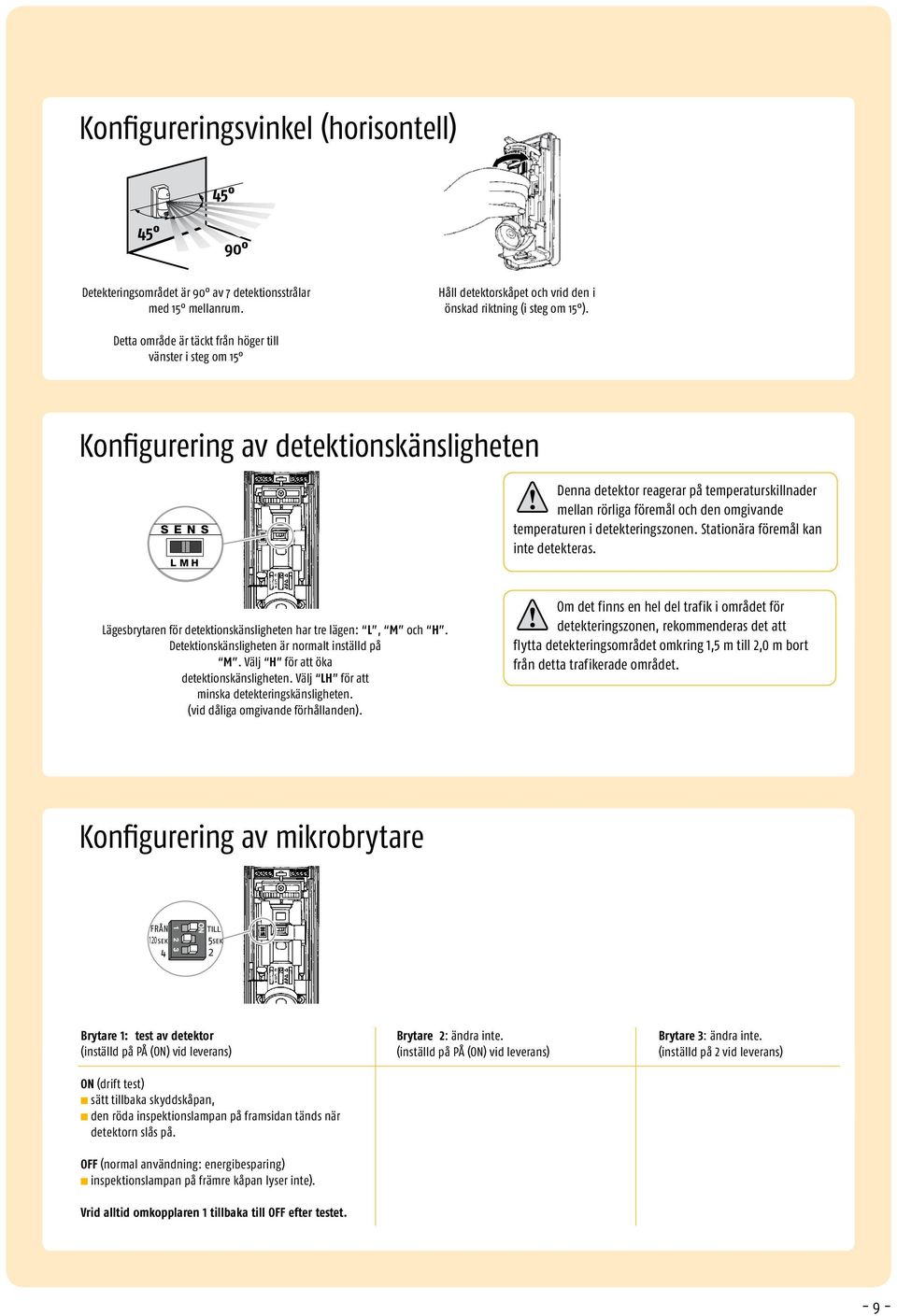

9 Konigureringsvinkel (horisontell) Detekteringsområdet är 90 av 7 detektionsstrålar med 15 mellanrum. Håll detektorskåpet och vrid den i önskad riktning (i steg om 15 ). Detta område är täckt rån höger till vänster i steg om 15 Konigurering av detektionskänsligheten S E N S L MH Denna detektor reagerar på temperaturskillnader mellan rörliga öremål och den omgivande temperaturen i detekteringszonen. Stationära öremål kan inte detekteras. Lägesbrytaren ör detektionskänsligheten har tre lägen: L, M och H. Detektionskänsligheten är normalt inställd på M. Välj H ör att öka detektionskänsligheten. Välj LH ör att minska detekteringskänsligheten. (vid dåliga omgivande örhållanden). FRÅN S E N STILL 120sek 5sek 4 2 L MH Om det inns en hel del traik i området ör detekteringszonen, rekommenderas det att lytta detekteringsområdet omkring 1,5 m till 2,0 m bort rån detta traikerade området. Konigurering av mikrobrytare FRÅN TILL 120sek 5sek 4 2 Brytare 1: test av detektor (inställd på PÅ (ON) vid leverans) ON (drit test) n sätt tillbaka skyddskåpan, n den röda inspektionslampan på ramsidan tänds när detektorn slås på. OFF (normal användning: energibesparing) n inspektionslampan på rämre kåpan lyser inte). Vrid alltid omkopplaren 1 tillbaka till OFF eter testet. Brytare 2: ändra inte. (inställd på PÅ (ON) vid leverans) Brytare 3: ändra inte. (inställd på 2 vid leverans) - 9 -

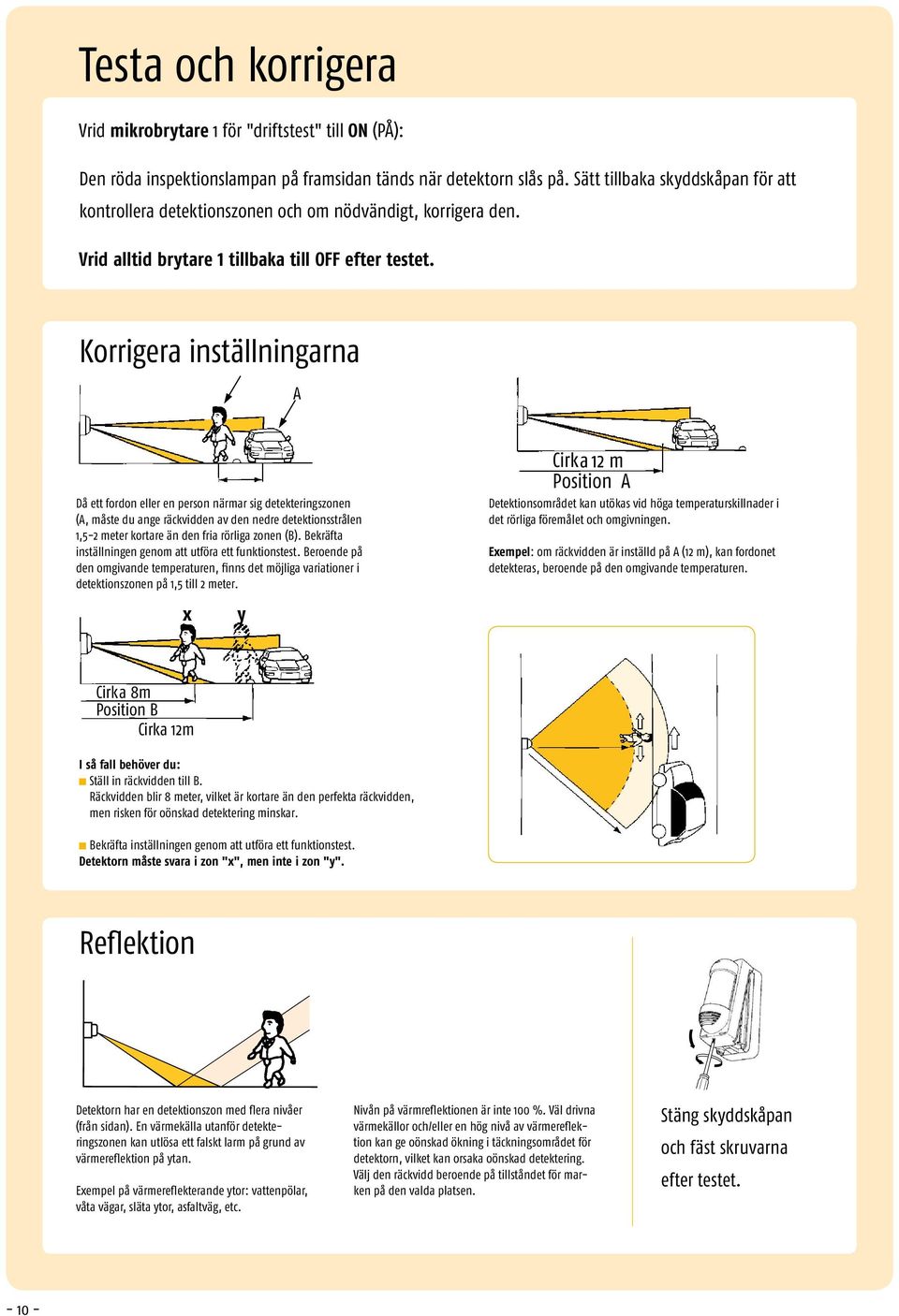

10 Testa och korrigera Vrid mikrobrytare 1 ör "dritstest" till ON (PÅ): Den röda inspektionslampan på ramsidan tänds när detektorn slås på. Sätt tillbaka skyddskåpan ör att kontrollera detektionszonen och om nödvändigt, korrigera den. A Vrid alltid brytare 1 tillbaka till OFF eter testet. A Korrigera inställningarna Då ett ordon eller en person närmar sig detekteringszonen (A, måste du ange räckvidden av den nedre detektionsstrålen 1,5-2 meter kortare än den ria rörliga zonen (B). Bekräta inställningen genom att utöra ett unktionstest. Beroende på den omgivande temperaturen, inns det möjliga variationer i detektionszonen på 1,5 till 2 meter. Cirka 12 m Position A x y A Cirka 12 m Position A x y Cirka 12 m Position A Detektionsområdet kan utökas vid höga temperaturskillnader i det rörliga öremålet och omgivningen. Exempel: om räckvidden är inställd på A (12 m), kan ordonet detekteras, beroende på den omgivande temperaturen. Cirka 12 m Position A A y Cirka 8m Position B Cirka 12m I så all behöver du: n Ställ in räckvidden till B. Cirka 8m Position B Cirka 12m x y Räckvidden blir 8 meter, vilket är kortare än den perekta räckvidden, men risken ör oönskad detektering minskar. n Bekräta inställningen genom att utöra ett unktionstest. Detektorn måste svara i zon "x", men inte i zon "y". Relektion Cirka 8m Position B Cirka 12m Detektorn har en detektionszon med lera nivåer (rån sidan). En värmekälla utanör detekteringszonen kan utlösa ett alskt larm på grund av värmerelektion på ytan. Exempel på värmerelekterande ytor: vattenpölar, våta vägar, släta ytor, asaltväg, etc. Nivån på värmrelektionen är inte 100 %. Väl drivna värmekällor och/eller en hög nivå av värmerelektion kan ge oönskad ökning i täckningsområdet ör detektorn, vilket kan orsaka oönskad detektering. Välj den räckvidd beroende på tillståndet ör marken på den valda platsen. Stäng skyddskåpan och äst skruvarna eter testet

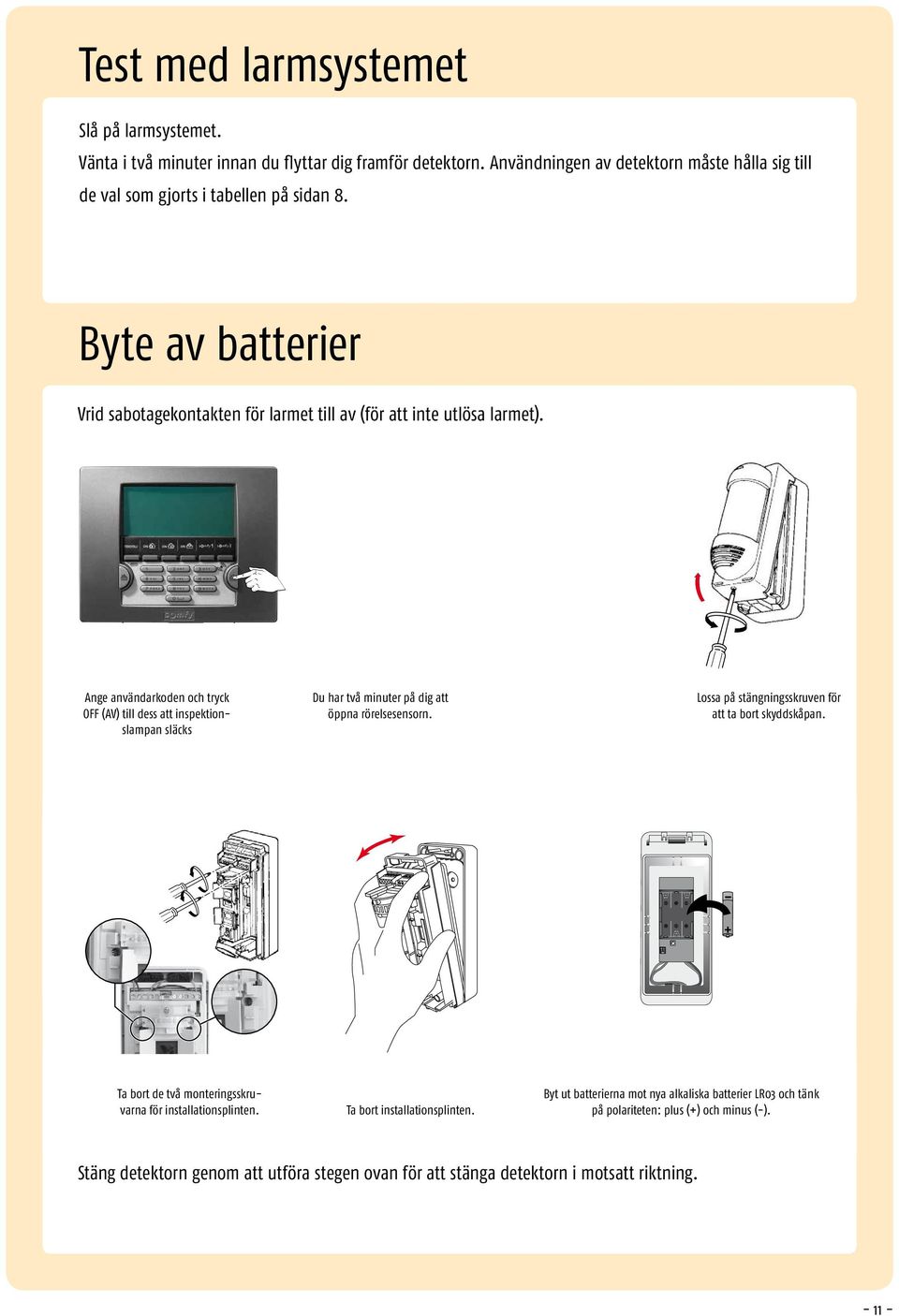

11 Test med larmsystemet Slå på larmsystemet. Vänta i två minuter innan du lyttar dig ramör detektorn. Användningen av detektorn måste hålla sig till de val som gjorts i tabellen på sidan 8. Byte av batterier Vrid sabotagekontakten ör larmet till av (ör att inte utlösa larmet). Ange användarkoden och tryck OFF (AV) till dess att inspektionslampan släcks Du har två minuter på dig att öppna rörelsesensorn. Lossa på stängningsskruven ör att ta bort skyddskåpan. Ta bort de två monteringsskruvarna ör installationsplinten. Ta bort installationsplinten. Byt ut batterierna mot nya alkaliska batterier LR03 och tänk på polariteten: plus (+) och minus (-). Stäng detektorn genom att utöra stegen ovan ör att stänga detektorn i motsatt riktning

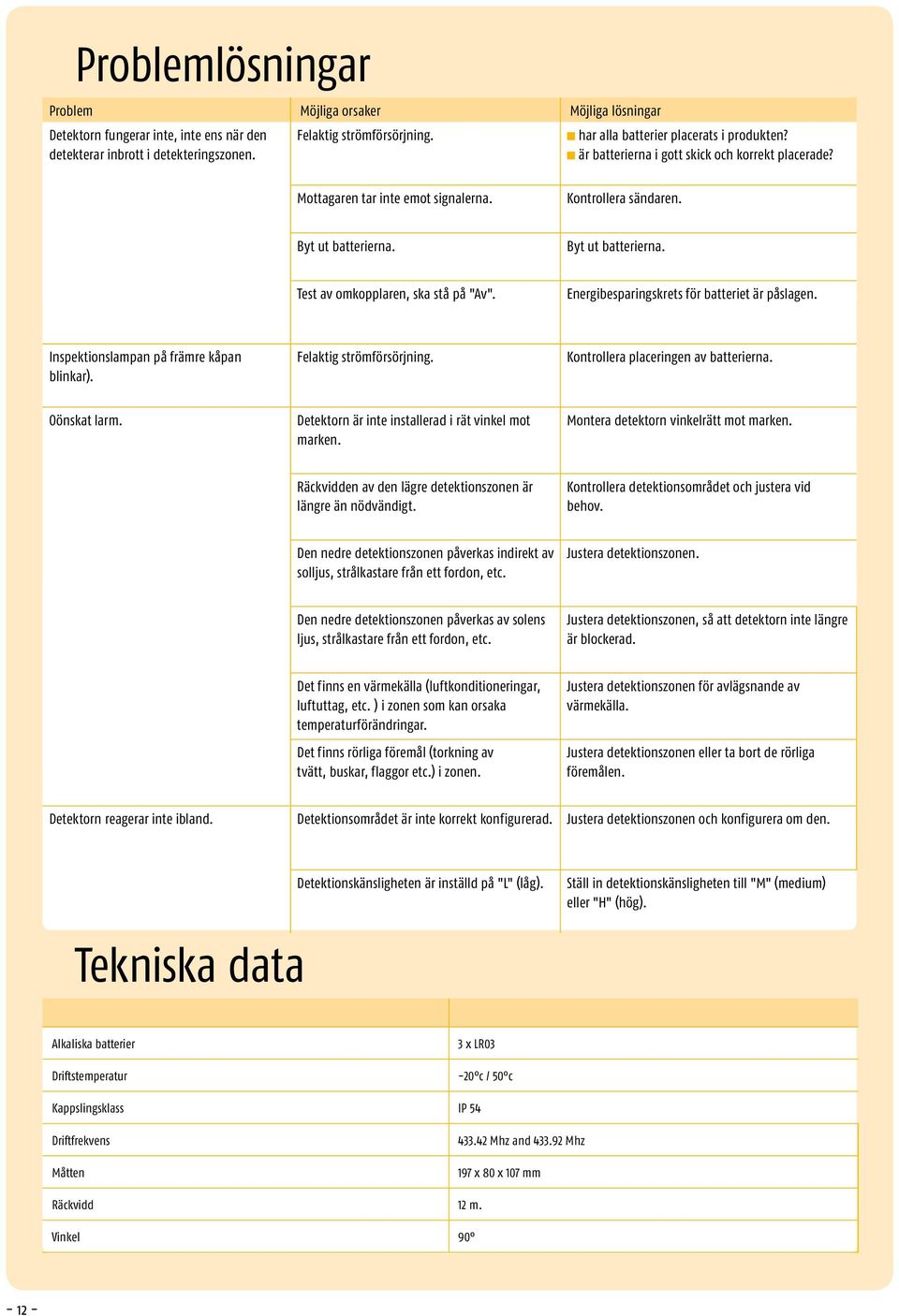

12 Problemlösningar Problem Möjliga orsaker Möjliga lösningar Detektorn ungerar inte, inte ens när den Felaktig strömörsörjning. n har alla batterier placerats i produkten? detekterar inbrott i detekteringszonen. n är batterierna i gott skick och korrekt placerade? Mottagaren tar inte emot signalerna. Kontrollera sändaren. Byt ut batterierna. Byt ut batterierna. Test av omkopplaren, ska stå på "Av". Energibesparingskrets ör batteriet är påslagen. Inspektionslampan på rämre kåpan blinkar). Felaktig strömörsörjning. Kontrollera placeringen av batterierna. Oönskat larm. Detektorn är inte installerad i rät vinkel mot marken. Montera detektorn vinkelrätt mot marken. Räckvidden av den lägre detektionszonen är längre än nödvändigt. Kontrollera detektionsområdet och justera vid behov. Den nedre detektionszonen påverkas indirekt av solljus, strålkastare rån ett ordon, etc. Justera detektionszonen. Den nedre detektionszonen påverkas av solens ljus, strålkastare rån ett ordon, etc. Justera detektionszonen, så att detektorn inte längre är blockerad. Det inns en värmekälla (lutkonditioneringar, lututtag, etc. ) i zonen som kan orsaka temperaturörändringar. Det inns rörliga öremål (torkning av tvätt, buskar, laggor etc.) i zonen. Justera detektionszonen ör avlägsnande av värmekälla. Justera detektionszonen eller ta bort de rörliga öremålen. Detektorn reagerar inte ibland. Detektionsområdet är inte korrekt konigurerad. Justera detektionszonen och konigurera om den. Detektionskänsligheten är inställd på "L" (låg). Ställ in detektionskänsligheten till "M" (medium) eller "H" (hög). Tekniska data Alkaliska batterier 3 x LR03 Dritstemperatur -20 c / 50 c Kappslingsklass IP 54 Dritrekvens Måtten Mhz and Mhz 197 x 80 x 107 mm Räckvidd 12 m. Vinkel

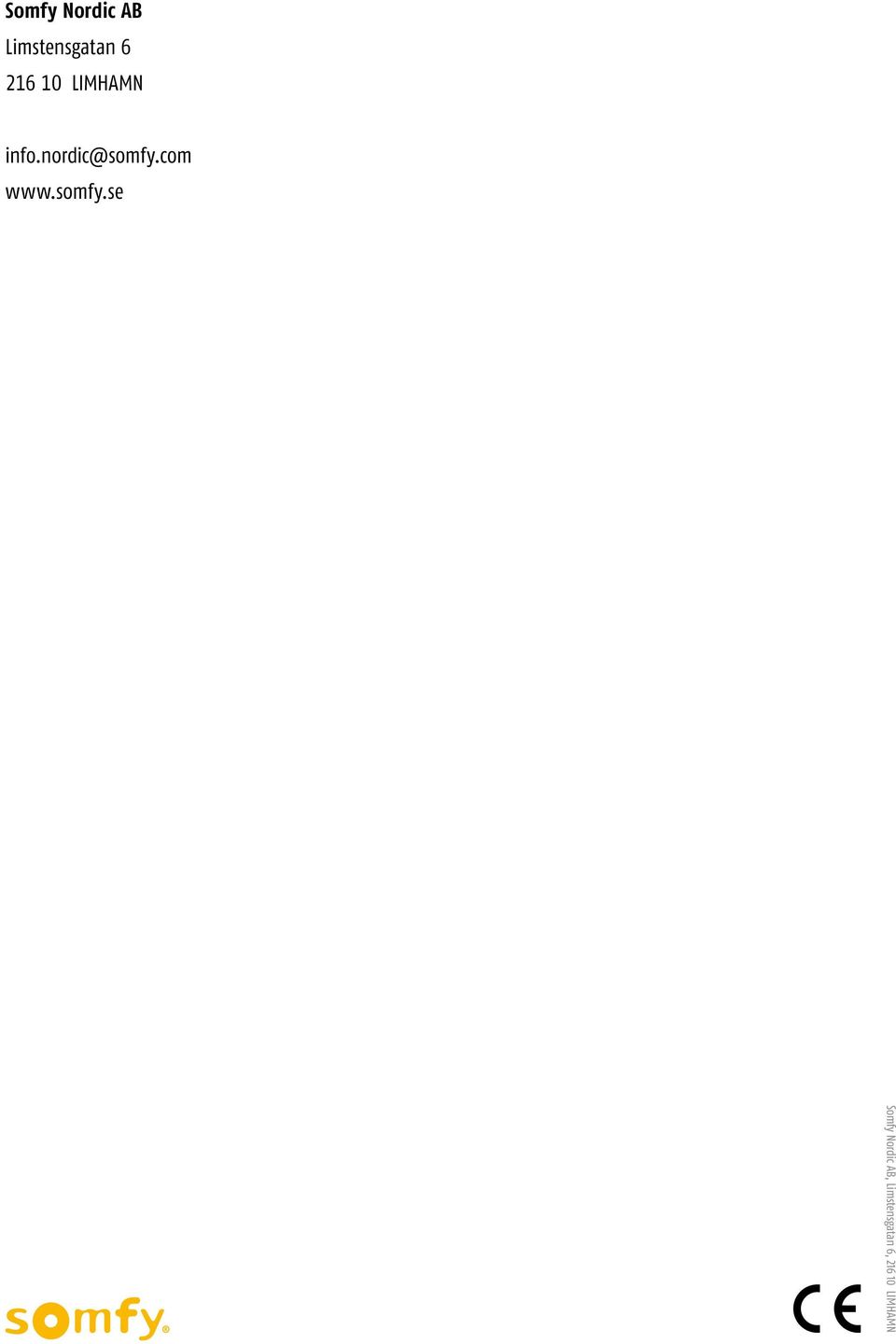

13 Somy Nordic AB Limstensgatan LIMHAMN ino.nordic@somy.com Somy Nordic AB, Limstensgatan 6, LIMHAMN
