1 Solenergisystem Schüco monteringssystem MSE 210 Monteringsställning sv

2 Monteringsanvisning: MSE 210 Monteringsställning Art.nr Version 04 Printed in Germany, Copyright by Schüco International KG

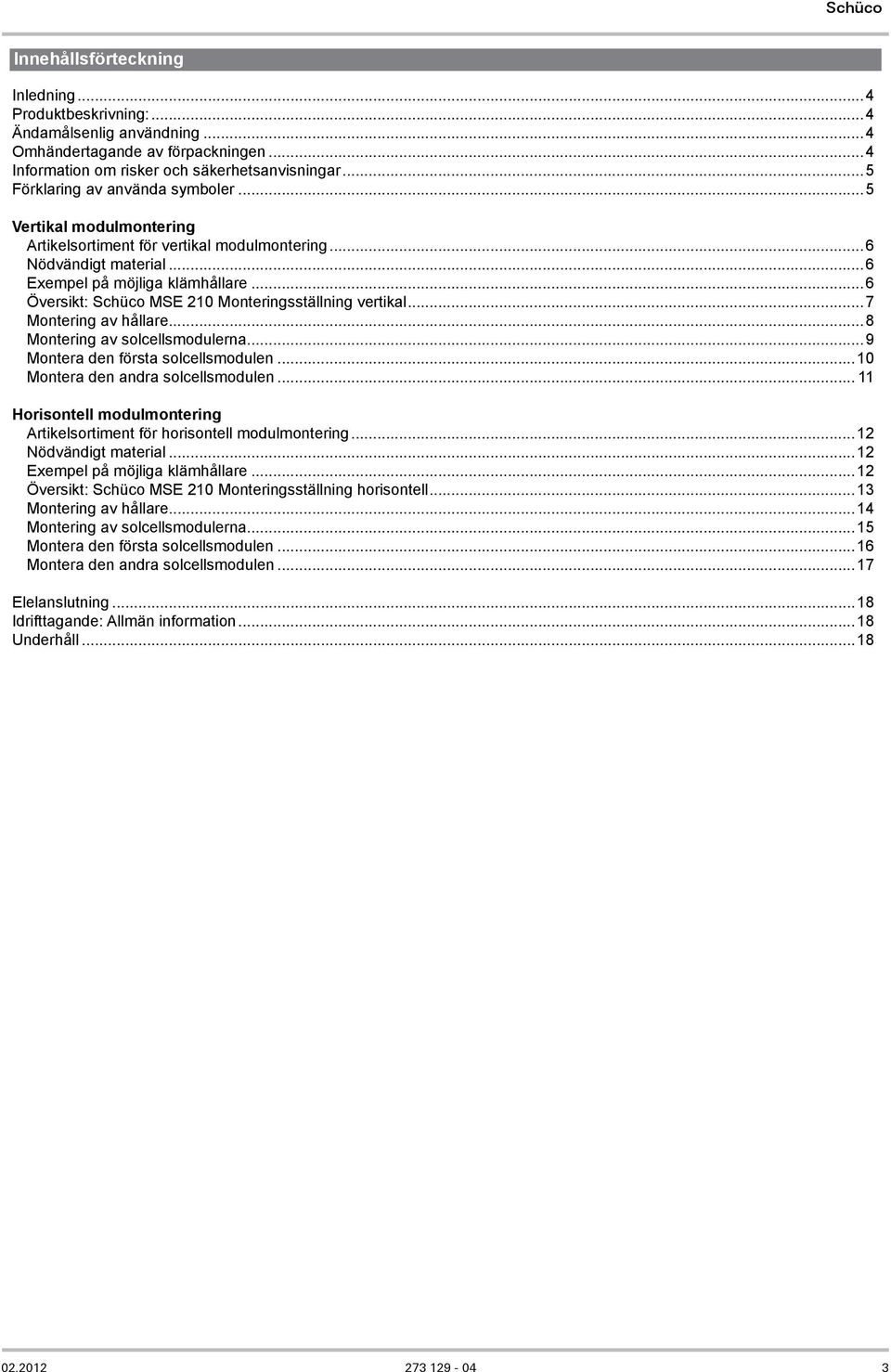

3 Innehållsförteckning Inledning...4 Produktbeskrivning:...4 Ändamålsenlig användning...4 Omhändertagande av förpackningen...4 Information om risker och säkerhetsanvisningar...5 Förklaring av använda symboler...5 Vertikal modulmontering Artikelsortiment för vertikal modulmontering...6 Nödvändigt material...6 Exempel på möjliga klämhållare...6 Översikt: Schüco MSE 210 Monteringsställning vertikal...7 Montering av hållare...8 Montering av solcellsmodulerna...9 Montera den första solcellsmodulen...10 Montera den andra solcellsmodulen Horisontell modulmontering Artikelsortiment för horisontell modulmontering...12 Nödvändigt material...12 Exempel på möjliga klämhållare...12 Översikt: Schüco MSE 210 Monteringsställning horisontell...13 Montering av hållare...14 Montering av solcellsmodulerna...15 Montera den första solcellsmodulen...16 Montera den andra solcellsmodulen...17 Elelanslutning...18 Idrifttagande: Allmän information...18 Underhåll

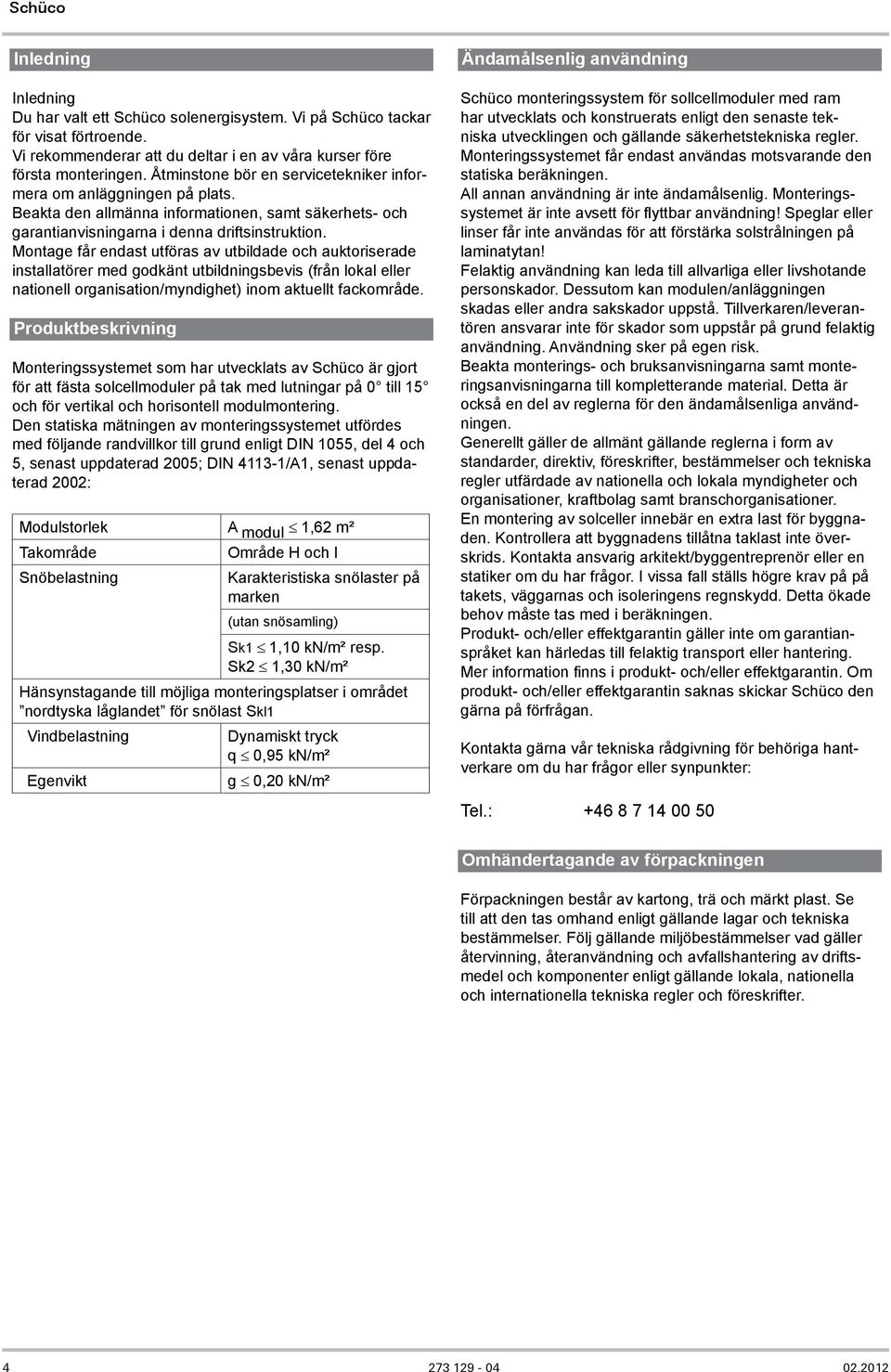

4 Inledning Inledning Du har valt ett Schüco solenergisystem. Vi på Schüco tackar för visat förtroende. Vi rekommenderar att du deltar i en av våra kurser före första monteringen. Åtminstone bör en servicetekniker informera om anläggningen på plats. Beakta den allmänna informationen, samt säkerhets- och garantianvisningarna i denna driftsinstruktion. Montage får endast utföras av utbildade och auktoriserade installatörer med godkänt utbildningsbevis (från lokal eller nationell organisation/myndighet) inom aktuellt fackområde. Produktbeskrivning Monteringssystemet som har utvecklats av Schüco är gjort för att fästa solcellmoduler på tak med lutningar på 0 till 15 och för vertikal och horisontell modulmontering. Den statiska mätningen av monteringssystemet utfördes med följande randvillkor till grund enligt DIN 1055, del 4 och 5, senast uppdaterad 2005; DIN /A1, senast uppdaterad 2002: Modulstorlek A modul 1,62 m² Takområde Område H och I Snöbelastning Karakteristiska snölaster på marken (utan snösamling) Sk1 1,10 kn/m² resp. Sk2 1,30 kn/m² Hänsynstagande till möjliga monteringsplatser i området nordtyska låglandet för snölast Skl1 Vindbelastning Dynamiskt tryck q 0,95 kn/m² Egenvikt g 0,20 kn/m² Ändamålsenlig användning Schüco monteringssystem för sollcellmoduler med ram har utvecklats och konstruerats enligt den senaste tekniska utvecklingen och gällande säkerhetstekniska regler. Monteringssystemet får endast användas motsvarande den statiska beräkningen. All annan användning är inte ändamålsenlig. Monteringssystemet är inte avsett för flyttbar användning! Speglar eller linser får inte användas för att förstärka solstrålningen på laminatytan! Felaktig användning kan leda till allvarliga eller livshotande personskador. Dessutom kan modulen/anläggningen skadas eller andra sakskador uppstå. Tillverkaren/leverantören ansvarar inte för skador som uppstår på grund felaktig användning. Användning sker på egen risk. Beakta monterings- och bruksanvisningarna samt monteringsanvisningarna till kompletterande material. Detta är också en del av reglerna för den ändamålsenliga användningen. Generellt gäller de allmänt gällande reglerna i form av standarder, direktiv, föreskrifter, bestämmelser och tekniska regler utfärdade av nationella och lokala myndigheter och organisationer, kraftbolag samt branschorganisationer. En montering av solceller innebär en extra last för byggnaden. Kontrollera att byggnadens tillåtna taklast inte överskrids. Kontakta ansvarig arkitekt/byggentreprenör eller en statiker om du har frågor. I vissa fall ställs högre krav på på takets, väggarnas och isoleringens regnskydd. Detta ökade behov måste tas med i beräkningen. Produkt- och/eller effektgarantin gäller inte om garantianspråket kan härledas till felaktig transport eller hantering. Mer information finns i produkt- och/eller effektgarantin. Om produkt- och/eller effektgarantin saknas skickar Schüco den gärna på förfrågan. Kontakta gärna vår tekniska rådgivning för behöriga hantverkare om du har frågor eller synpunkter: Tel.: Omhändertagande av förpackningen Förpackningen består av kartong, trä och märkt plast. Se till att den tas omhand enligt gällande lagar och tekniska bestämmelser. Följ gällande miljöbestämmelser vad gäller återvinning, återanvändning och avfallshantering av driftsmedel och komponenter enligt gällande lokala, nationella och internationella tekniska regler och föreskrifter

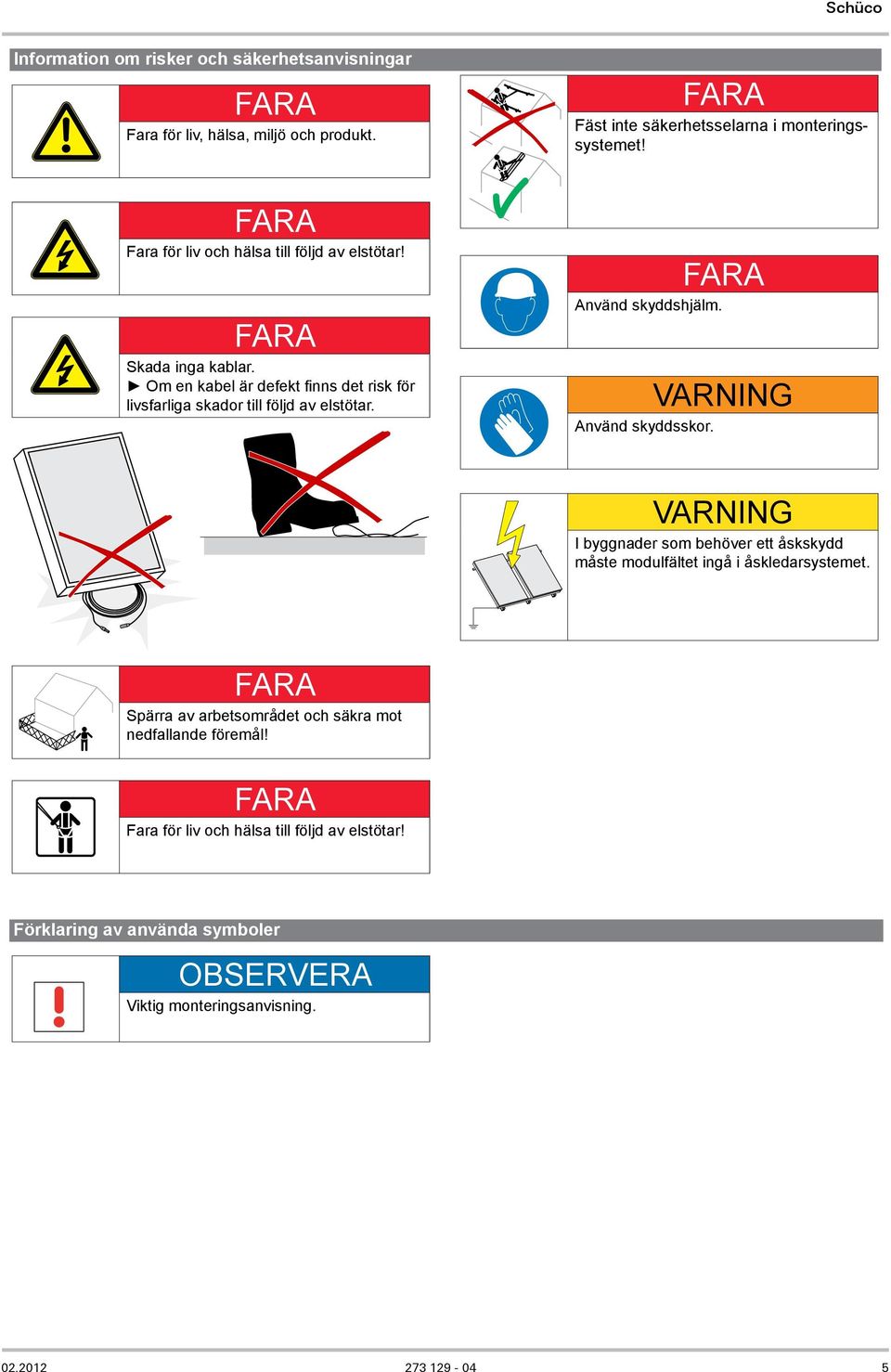

5 Information om risker och säkerhetsanvisningar för liv, hälsa, miljö och produkt. Fäst inte säkerhetsselarna i monteringssystemet! för liv och hälsa till följd av elstötar! Skada inga kablar. Om en kabel är defekt finns det risk för livsfarliga skador till följd av elstötar. Använd skyddshjälm. Varning Använd skyddsskor. Varning I byggnader som behöver ett åskskydd måste modulfältet ingå i åskledarsystemet. Spärra av arbetsområdet och säkra mot nedfallande föremål! för liv och hälsa till följd av elstötar! Förklaring av använda symboler Observera Viktig monteringsanvisning

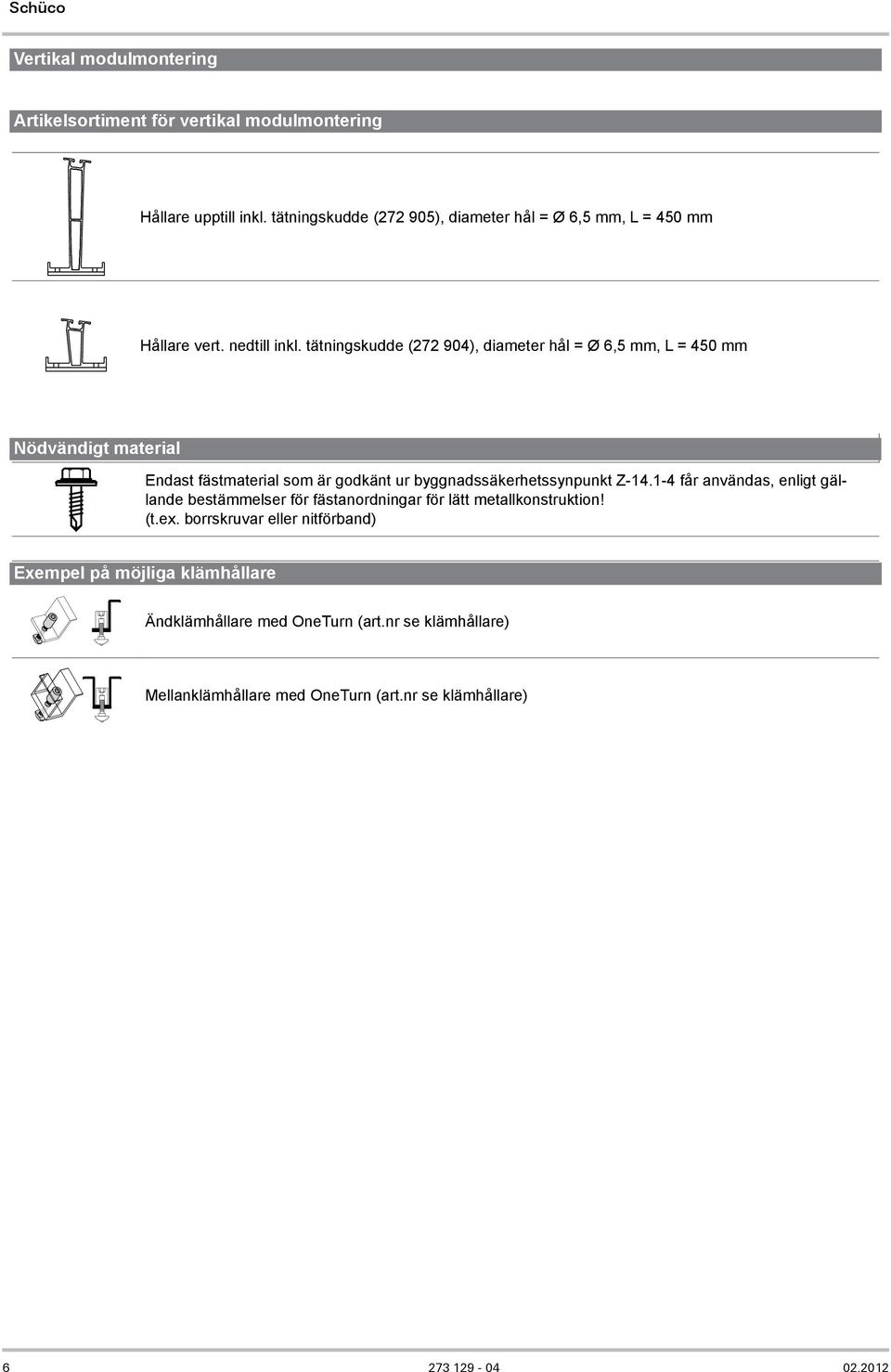

6 Vertikal modulmontering Artikelsortiment för vertikal modulmontering Hållare upptill inkl. tätningskudde ( ), diameter hål = Ø 6,5 mm, L = 450 mm Hållare vert. nedtill inkl. tätningskudde ( ), diameter hål = Ø 6,5 mm, L = 450 mm Nödvändigt material Endast fästmaterial som är godkänt ur byggnadssäkerhetssynpunkt Z får användas, enligt gällande bestämmelser för fästanordningar för lätt metallkonstruktion! (t.ex. borrskruvar eller nitförband) Exempel på möjliga klämhållare med OneTurn (art.nr se klämhållare) Mellanklämhållare med OneTurn (art.nr se klämhållare)

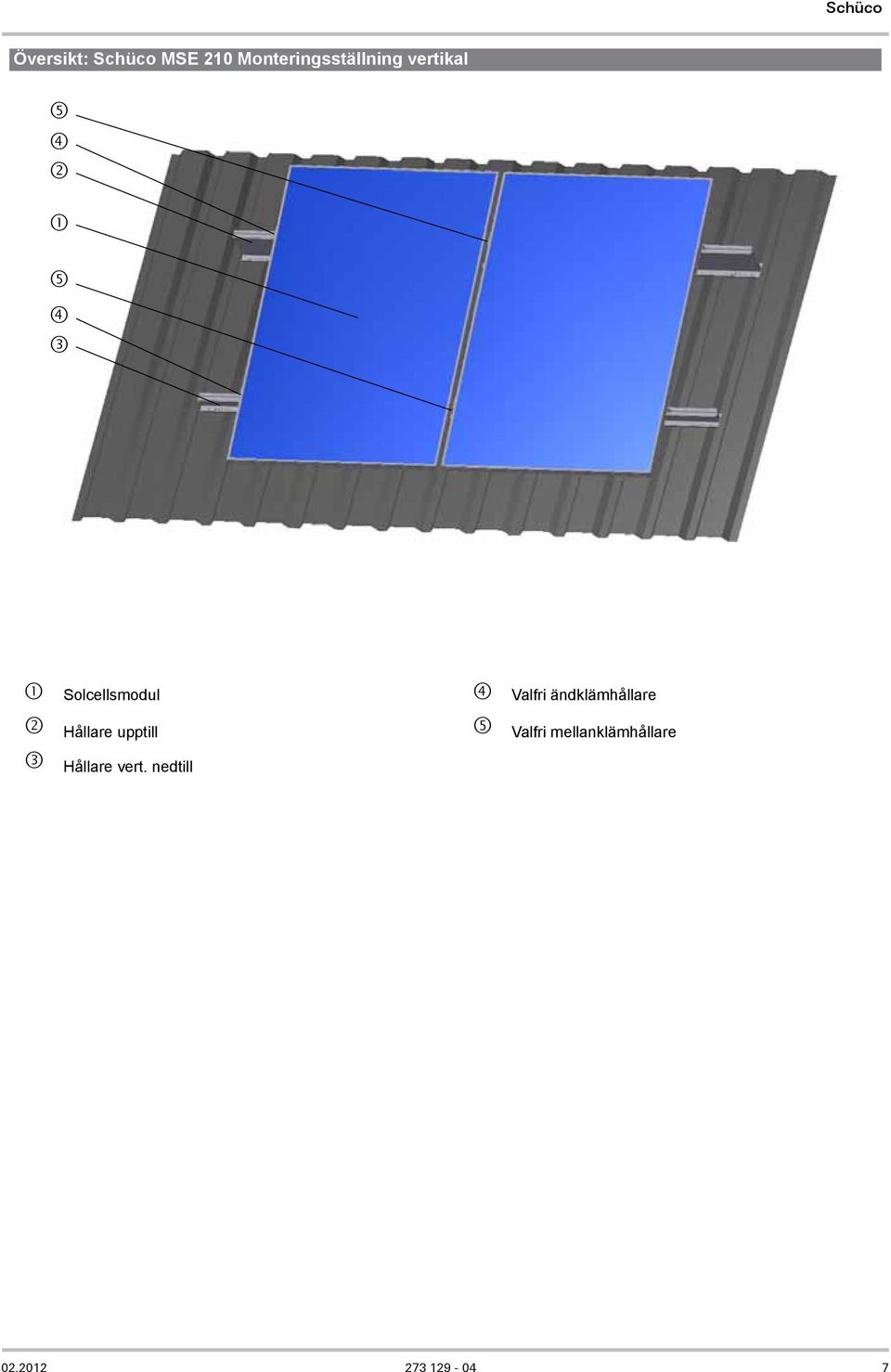

7 Översikt: Schüco MSE 210 Monteringsställning vertikal Solcellsmodul 2 Hållare upptill 4 Valfri ändklämhållare 5 Valfri mellanklämhållare 3 Hållare vert. nedtill

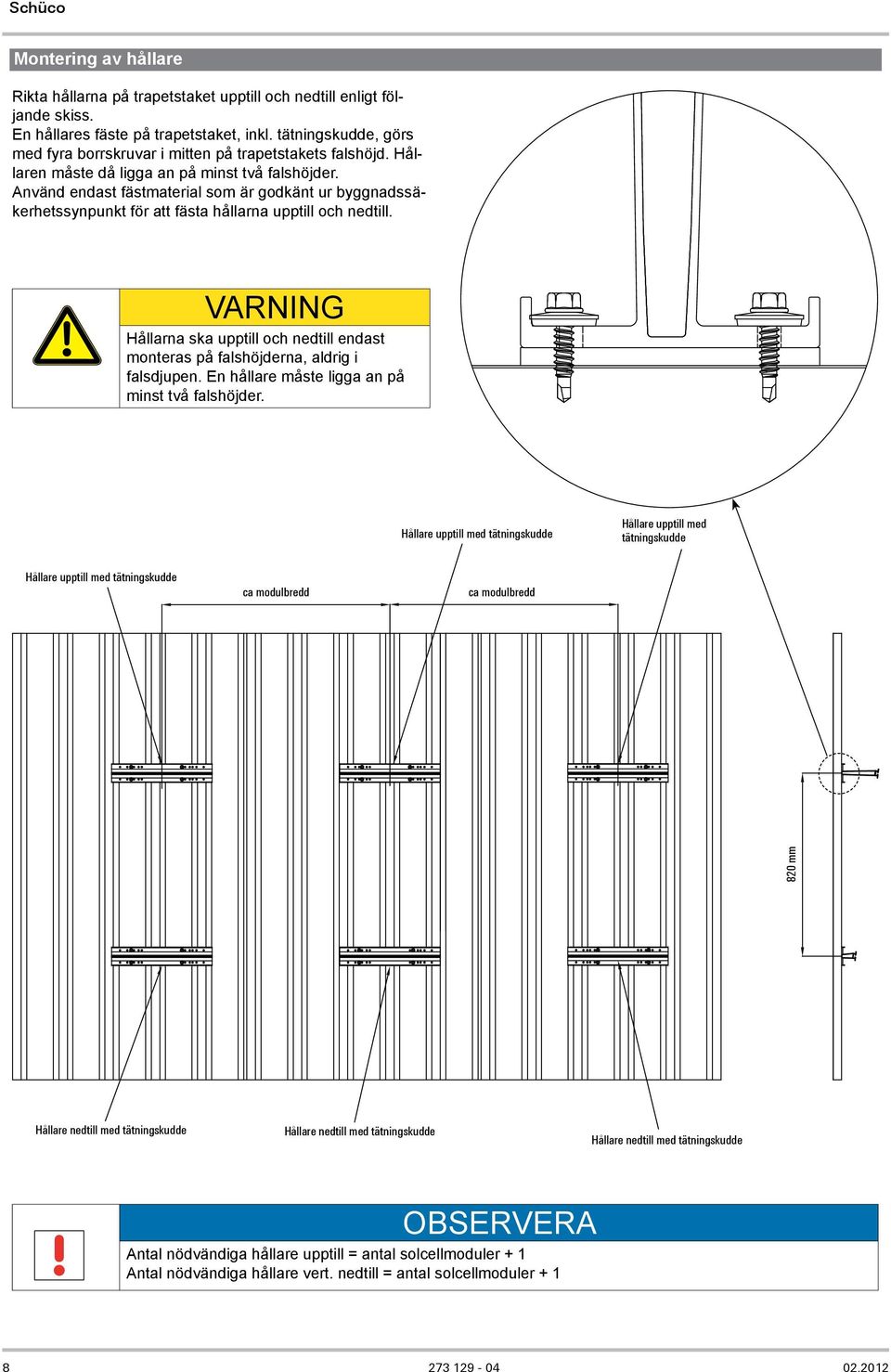

8 Montering av hållare Rikta hållarna på trapetstaket upptill och nedtill enligt följande skiss. En hållares fäste på trapetstaket, inkl. tätningskudde, görs med fyra borrskruvar i mitten på trapetstakets falshöjd. Hållaren måste då ligga an på minst två falshöjder. Använd endast fästmaterial som är godkänt ur byggnadssäkerhetssynpunkt för att fästa hållarna upptill och nedtill. Varning Hållarna ska upptill och nedtill endast monteras på falshöjderna, aldrig i falsdjupen. En hållare måste ligga an på minst två falshöjder. Hållare upptill med tätningskudde Hållare upptill med tätningskudde Hållare upptill med tätningskudde ca modulbredd ca modulbredd 820 mm Hållare nedtill med tätningskudde Hållare nedtill med tätningskudde Hållare nedtill med tätningskudde Observera Antal nödvändiga hållare upptill = antal solcellmoduler + 1 Antal nödvändiga hållare vert. nedtill = antal solcellmoduler

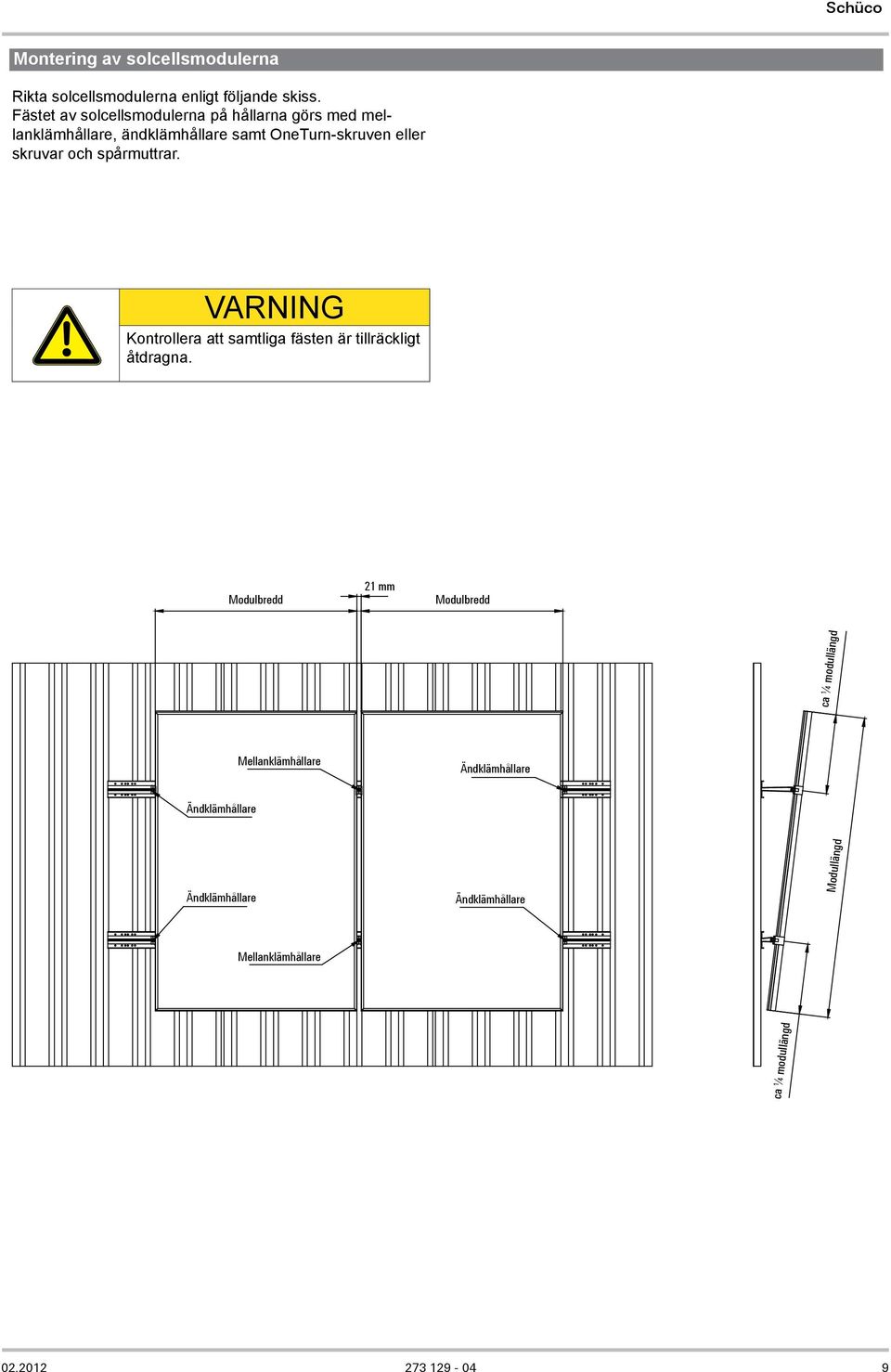

9 Montering av solcellsmodulerna Rikta solcellsmodulerna enligt följande skiss. Fästet av solcellsmodulerna på hållarna görs med mellanklämhållare, ändklämhållare samt OneTurn-skruven eller skruvar och spårmuttrar. Varning Kontrollera att samtliga fästen är tillräckligt åtdragna. Modulbredd 21 mm Modulbredd Mellanklämhållare Mellanklämhållare ca ¼ modullängd ca ¼ modullängd Modullängd

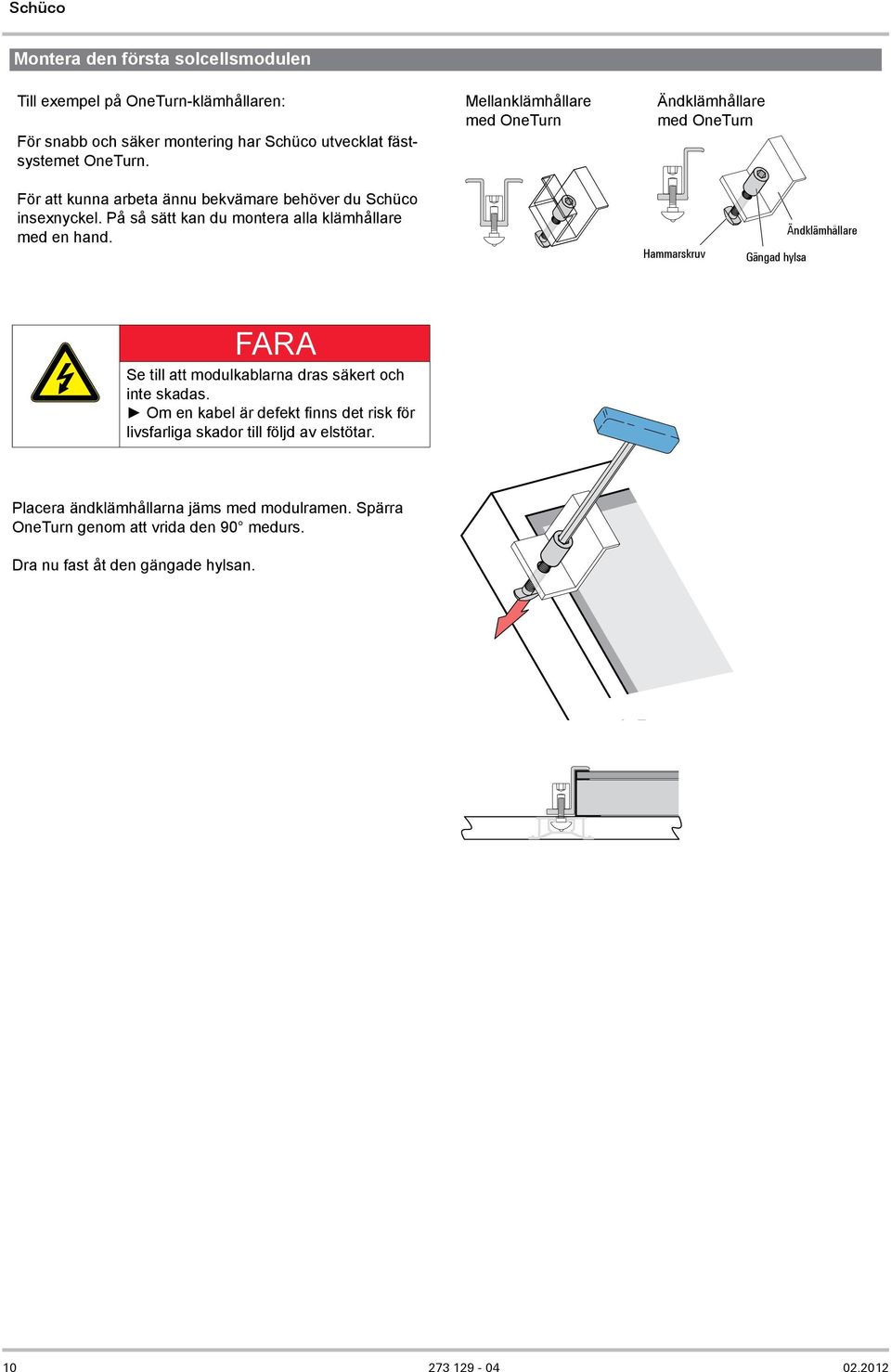

10 Montera den första solcellsmodulen Till exempel på OneTurn-klämhållaren: För snabb och säker montering har Schüco utvecklat fästsystemet OneTurn. Mellanklämhållare med OneTurn med OneTurn För att kunna arbeta ännu bekvämare behöver du Schüco insexnyckel. På så sätt kan du montera alla klämhållare med en hand. Hammarskruv Gängad hylsa Se till att modulkablarna dras säkert och inte skadas. Om en kabel är defekt finns det risk för livsfarliga skador till följd av elstötar. Placera ändklämhållarna jäms med modulramen. Spärra OneTurn genom att vrida den 90 medurs. Dra nu fast åt den gängade hylsan

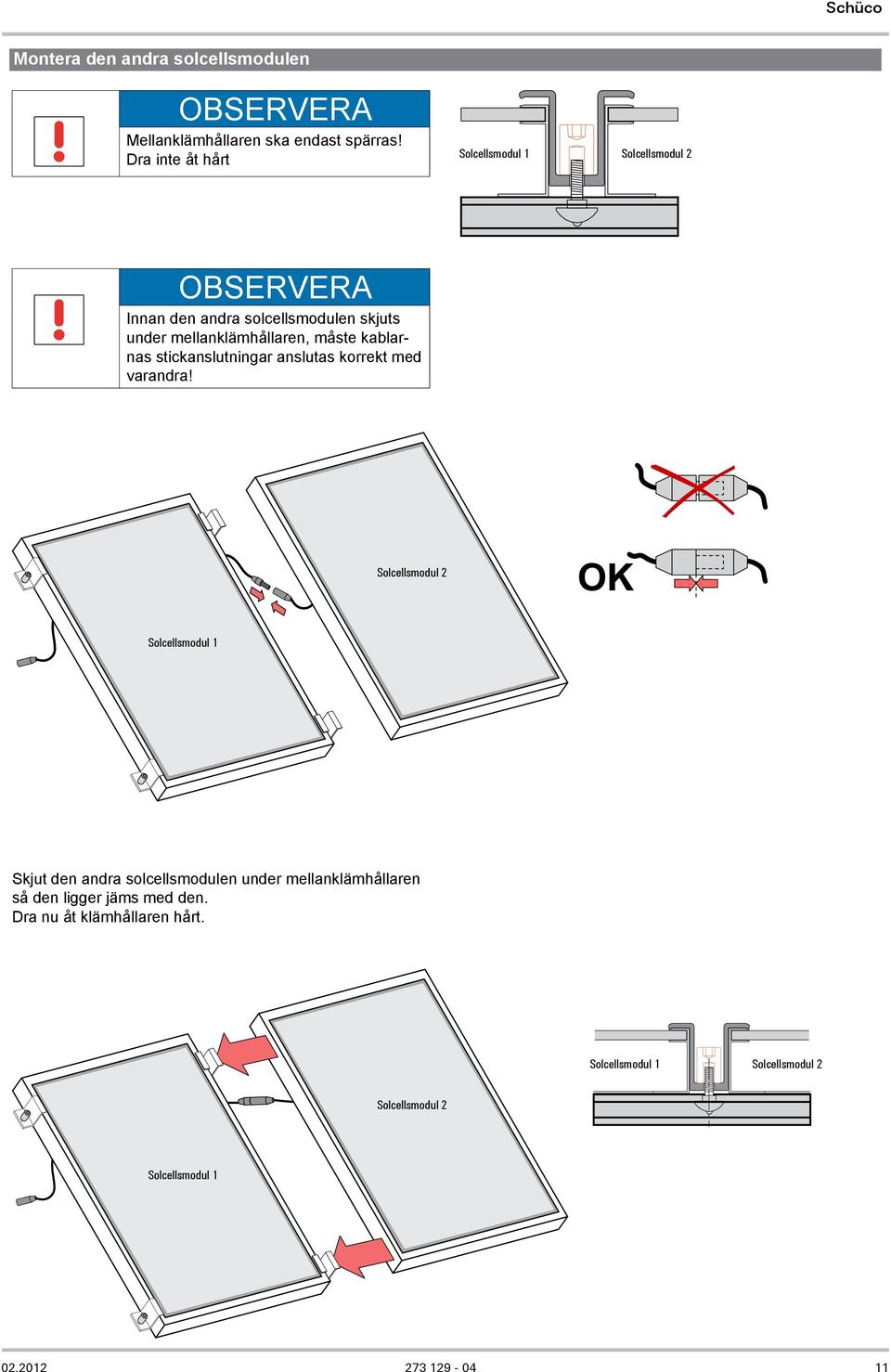

11 Montera den andra solcellsmodulen Observera Mellanklämhållaren ska endast spärras! Dra inte åt hårt Solcellsmodul 1 Solcellsmodul 2 Observera Innan den andra solcellsmodulen skjuts under mellanklämhållaren, måste kablarnas stickanslutningar anslutas korrekt med varandra! Solcellsmodul 2 Solcellsmodul 1 Skjut den andra solcellsmodulen under mellanklämhållaren så den ligger jäms med den. Dra nu åt klämhållaren hårt. Solcellsmodul 1 Solcellsmodul 2 Solcellsmodul 2 Solcellsmodul

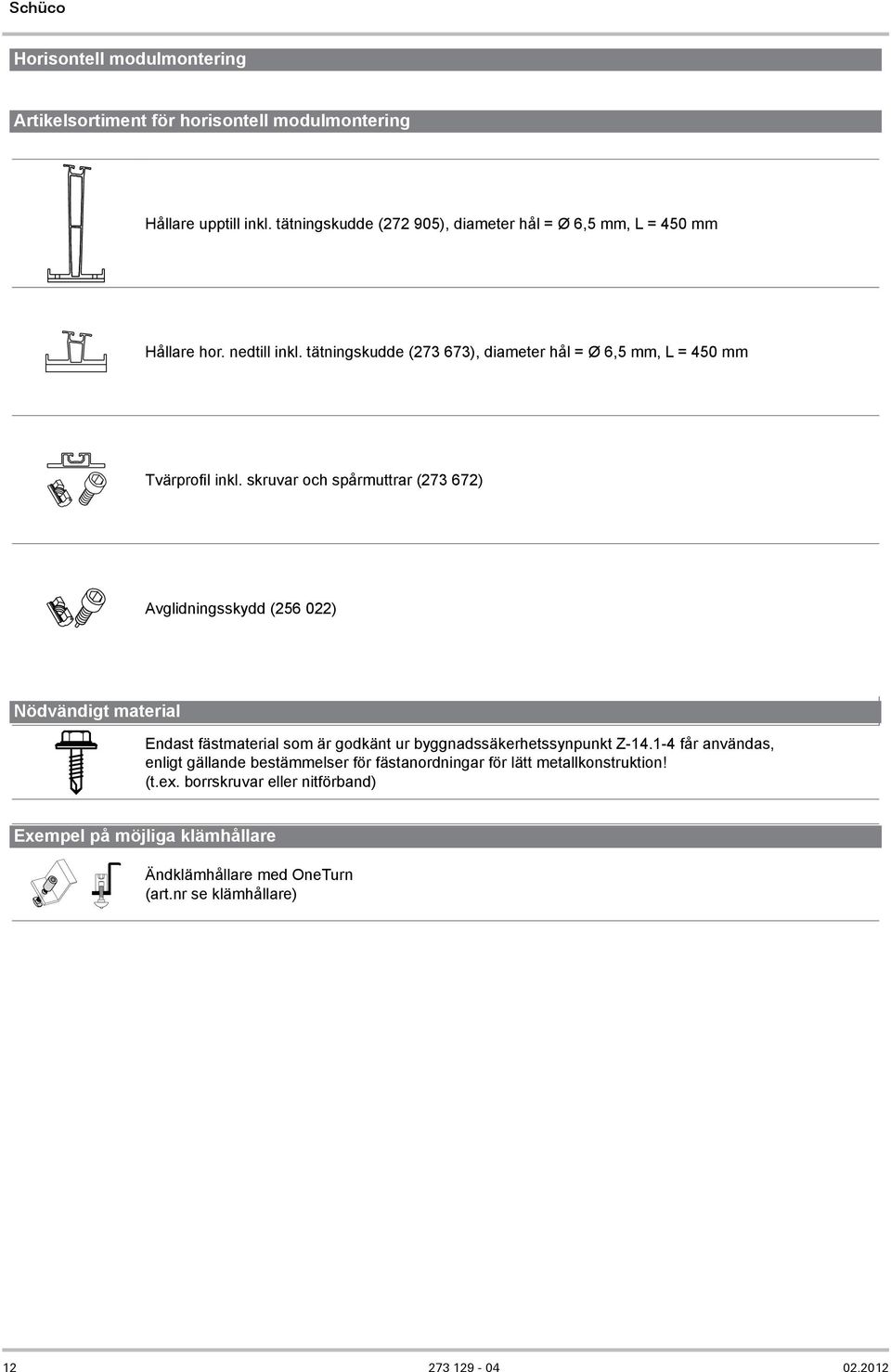

12 Horisontell modulmontering Artikelsortiment för horisontell modulmontering Hållare upptill inkl. tätningskudde ( ), diameter hål = Ø 6,5 mm, L = 450 mm Hållare hor. nedtill inkl. tätningskudde ( ), diameter hål = Ø 6,5 mm, L = 450 mm Tvärprofil inkl. skruvar och spårmuttrar ( ) Avglidningsskydd ( ) Nödvändigt material Endast fästmaterial som är godkänt ur byggnadssäkerhetssynpunkt Z får användas, enligt gällande bestämmelser för fästanordningar för lätt metallkonstruktion! (t.ex. borrskruvar eller nitförband) Exempel på möjliga klämhållare med OneTurn (art.nr se klämhållare)

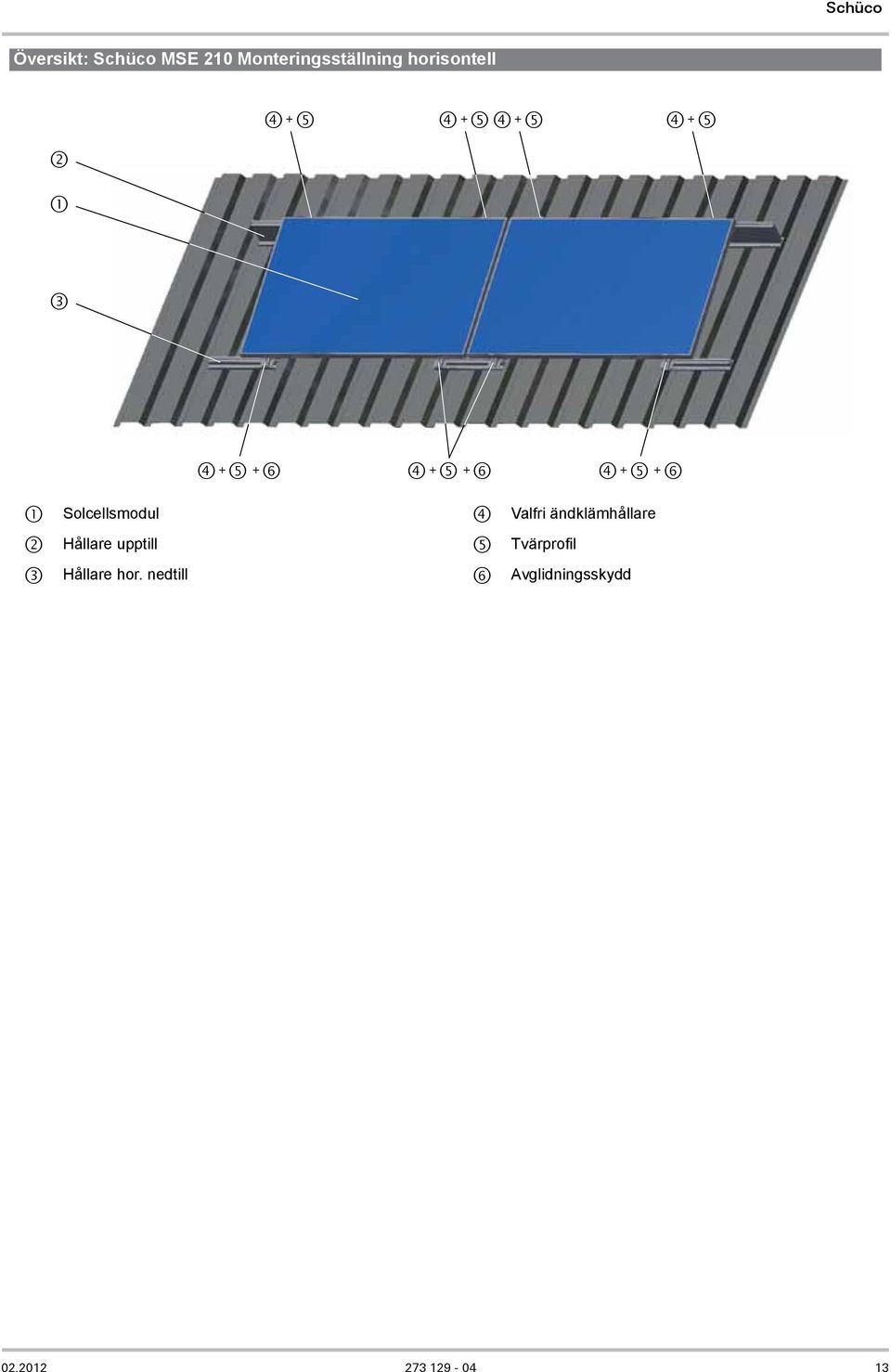

13 Översikt: Schüco MSE 210 Monteringsställning horisontell Solcellsmodul 2 Hållare upptill 3 Hållare hor. nedtill 4 Valfri ändklämhållare 5 Tvärprofil Avglidningsskydd

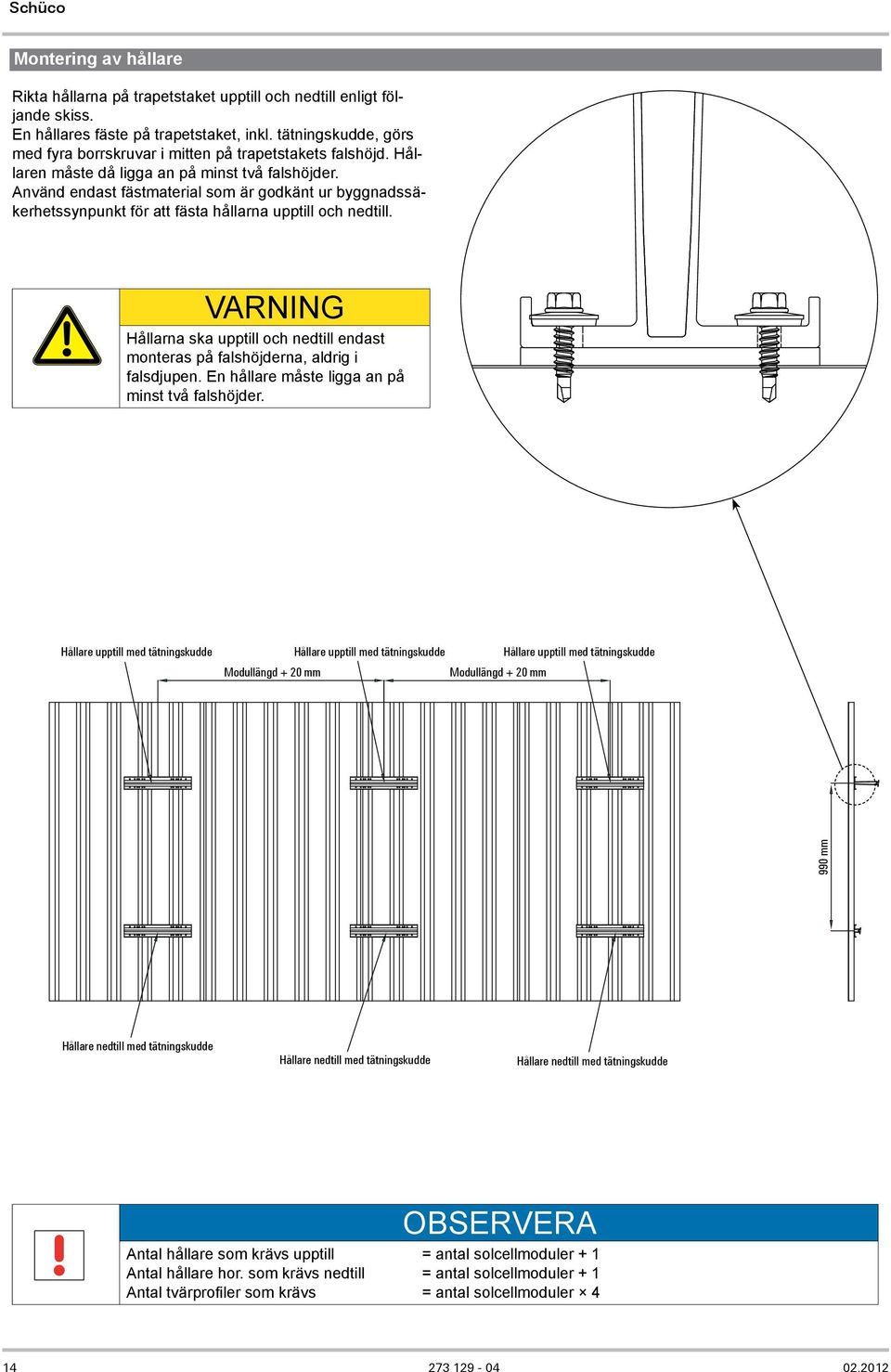

14 Montering av hållare Rikta hållarna på trapetstaket upptill och nedtill enligt följande skiss. En hållares fäste på trapetstaket, inkl. tätningskudde, görs med fyra borrskruvar i mitten på trapetstakets falshöjd. Hållaren måste då ligga an på minst två falshöjder. Använd endast fästmaterial som är godkänt ur byggnadssäkerhetssynpunkt för att fästa hållarna upptill och nedtill. Varning Hållarna ska upptill och nedtill endast monteras på falshöjderna, aldrig i falsdjupen. En hållare måste ligga an på minst två falshöjder. Hållare upptill med tätningskudde Hållare upptill med tätningskudde Hållare upptill med tätningskudde Modullängd + 20 mm Modullängd + 20 mm 990 mm Hållare nedtill med tätningskudde Hållare nedtill med tätningskudde Hållare nedtill med tätningskudde Observera Antal hållare som krävs upptill = antal solcellmoduler + 1 Antal hållare hor. som krävs nedtill = antal solcellmoduler + 1 Antal tvärprofiler som krävs = antal solcellmoduler

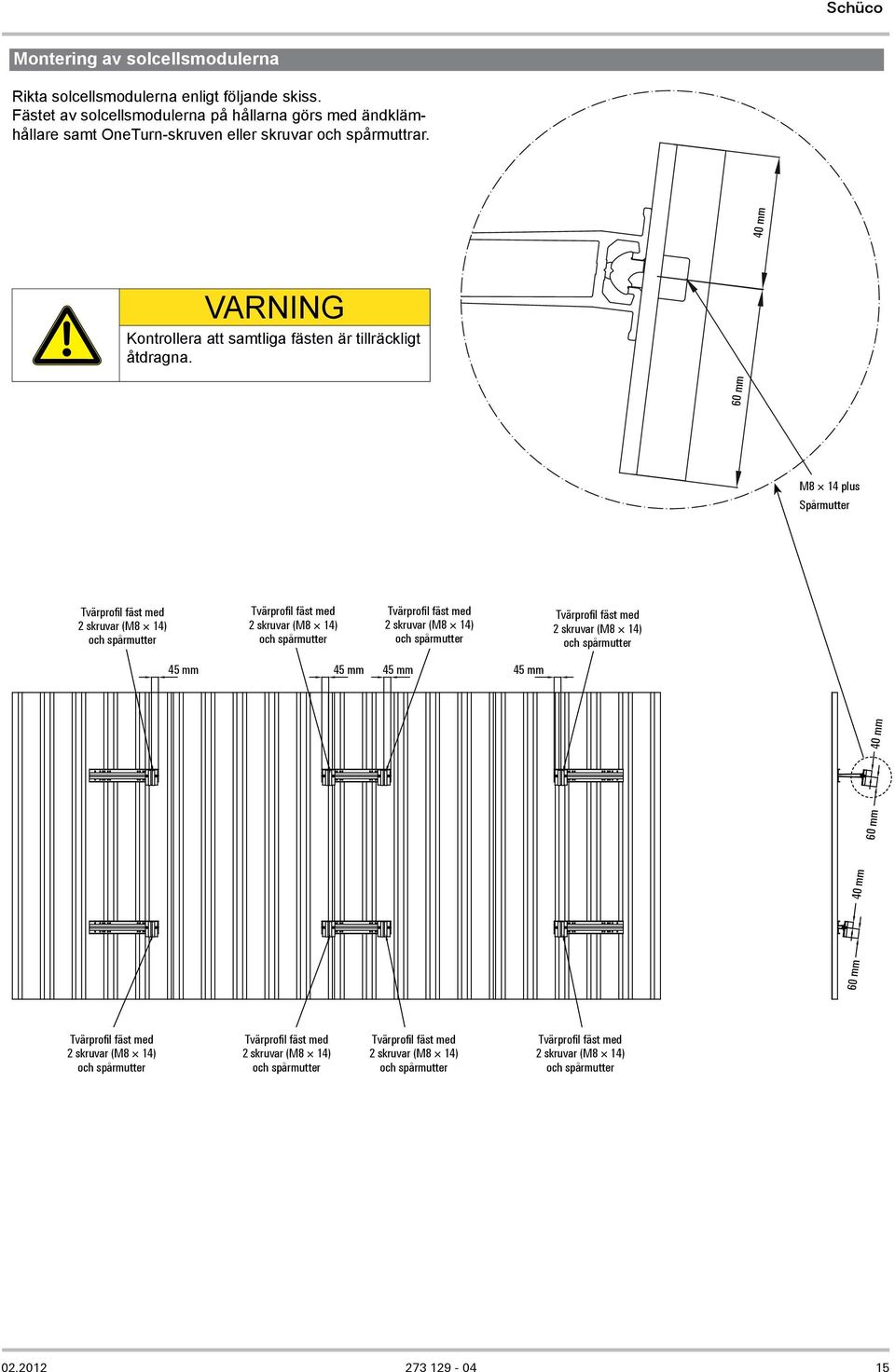

15 Montering av solcellsmodulerna Rikta solcellsmodulerna enligt följande skiss. Fästet av solcellsmodulerna på hållarna görs med ändklämhållare samt OneTurn-skruven eller skruvar och spårmuttrar. 40 mm Varning Kontrollera att samtliga fästen är tillräckligt åtdragna. 60 mm M8 14 plus Spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter 45 mm 45 mm 45 mm 45 mm 40 mm 60 mm 40 mm 60 mm Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter Tvärprofil fäst med 2 skruvar (M8 14) och spårmutter

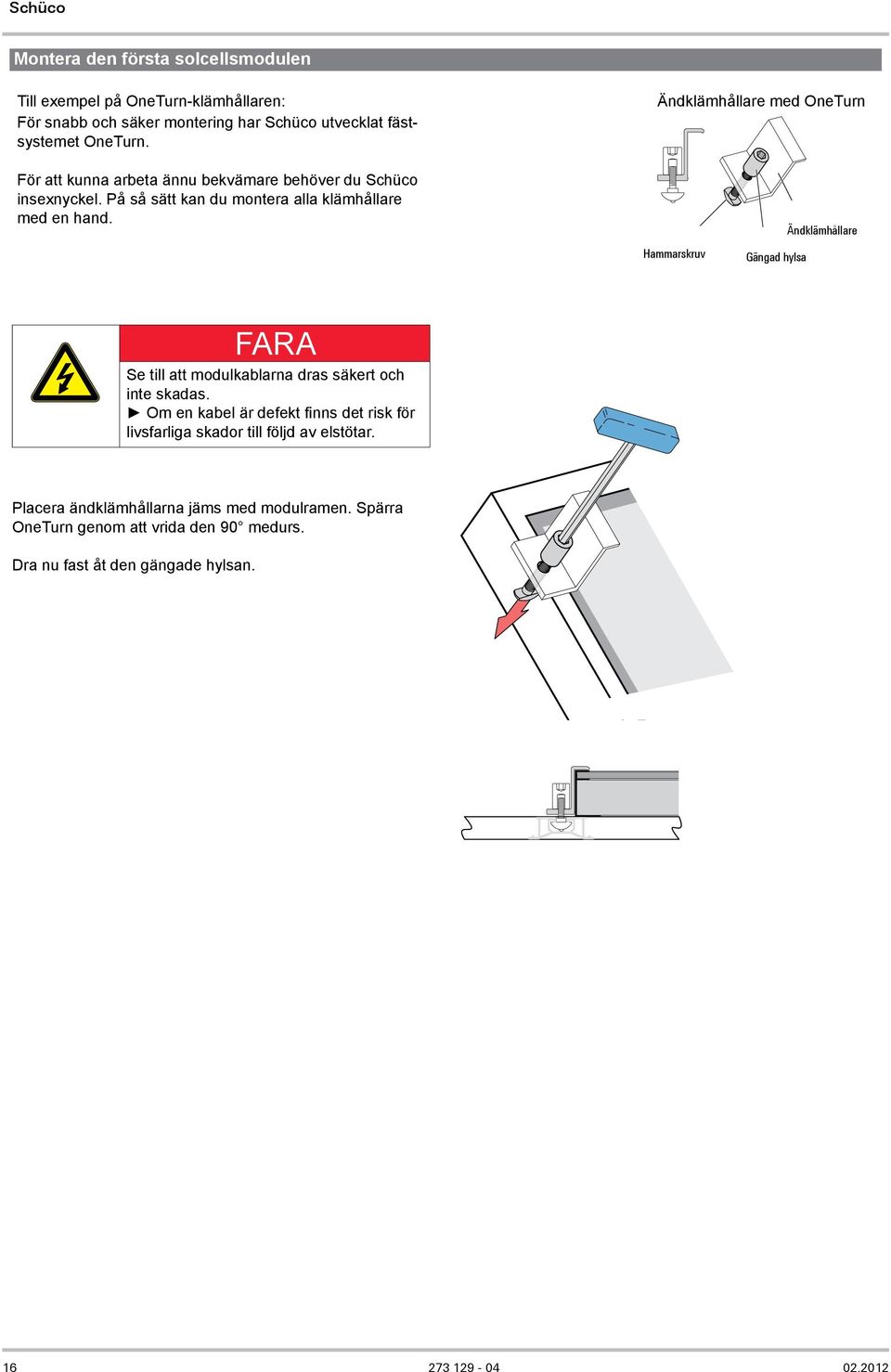

16 Montera den första solcellsmodulen Till exempel på OneTurn-klämhållaren: För snabb och säker montering har Schüco utvecklat fästsystemet OneTurn. med OneTurn För att kunna arbeta ännu bekvämare behöver du Schüco insexnyckel. På så sätt kan du montera alla klämhållare med en hand. Hammarskruv Gängad hylsa Se till att modulkablarna dras säkert och inte skadas. Om en kabel är defekt finns det risk för livsfarliga skador till följd av elstötar. Placera ändklämhållarna jäms med modulramen. Spärra OneTurn genom att vrida den 90 medurs. Dra nu fast åt den gängade hylsan

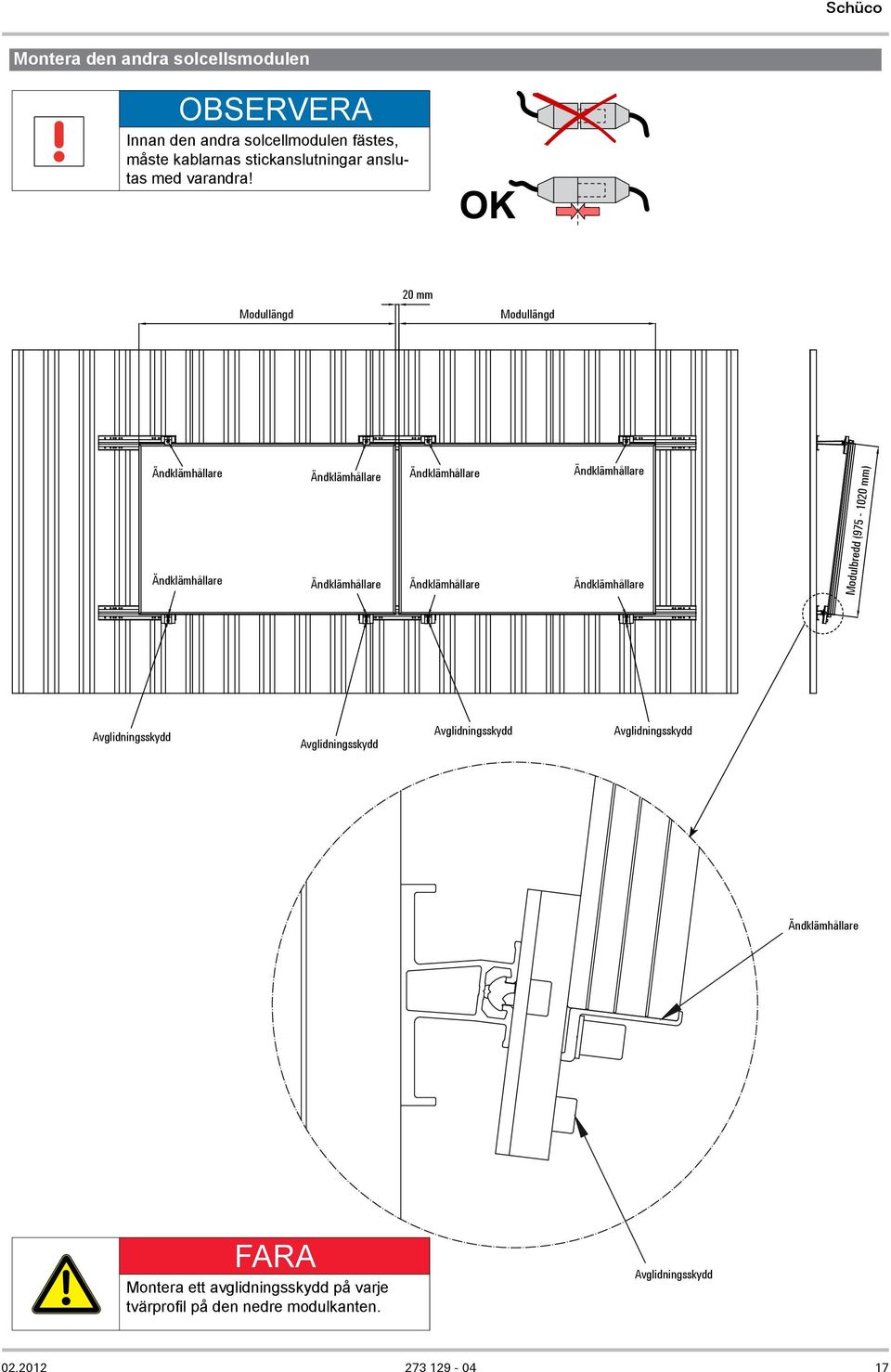

17 Montera den andra solcellsmodulen Observera Innan den andra solcellmodulen fästes, måste kablarnas stickanslutningar anslutas med varandra! Modullängd 20 mm Modullängd Modulbredd ( mm) Avglidningsskydd Avglidningsskydd Avglidningsskydd Avglidningsskydd Montera ett avglidningsskydd på varje tvärprofil på den nedre modulkanten. Avglidningsskydd

18 Elektrisk anslutning Alla arbeten på elanläggningen får endast utföras av behörig elektriker. Åskskydd Vanligtvis krävs inget extra åskledarssystem för solcellsystem eftersom riskerna inte ökar för byggnaden. Om det redan finns ett åskledarsystem måste den fotovoltaiska anläggningen ingå i detta system. Observera Information om solcellmodulens elanslutning finns i montage- och driftsinstruktionen till respektive solcellmodul. Idrifttagande: Allmän information Överlämning till användaren Användaren måste informeras om solcellssystemets funktion och handhavande. Lämna över alla instruktioner och dokument till användaren. Informera användaren om förvaringen av instruktionerna. Dessa måste förvaras säkert och finnas tillgängliga för en senare användning. Gå igenom bruksanvisningen med användaren och svara på eventuella frågor. Informera användaren om de säkerhetsanvisningar som måste åtföljas. Informera användaren om hur viktigt det regelbundna inspektions-/servicearbetet är och rekommendera ett inspektions- och serviceavtal. Underhåll Schüco monteringssystem MSE 210 trapetstak-monteringsställning är underhållsfri. Observera även underhållsanvisningarna för ytterligare komponenter i solcellssystemet, som t.ex. solcellsmoduler och växelriktare
