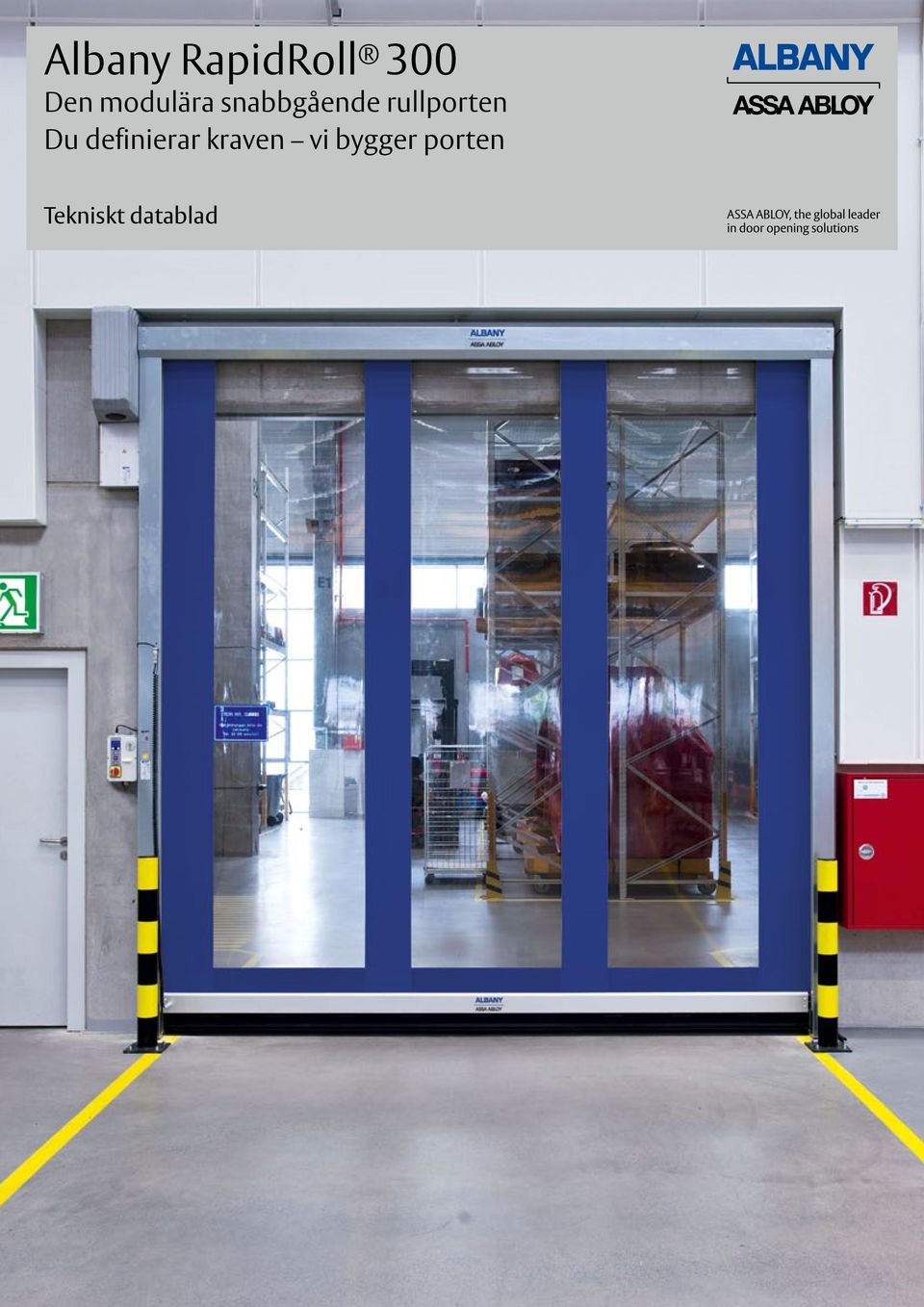

Albany RapidRoll 300 Den modulära snabbgående rullporten Du definierar kraven vi bygger porten. Tekniskt datablad

Transkript

1 Albany RapidRoll 300 Den modulära snabbgående rullporten Du definierar kraven vi bygger porten Tekniskt datablad

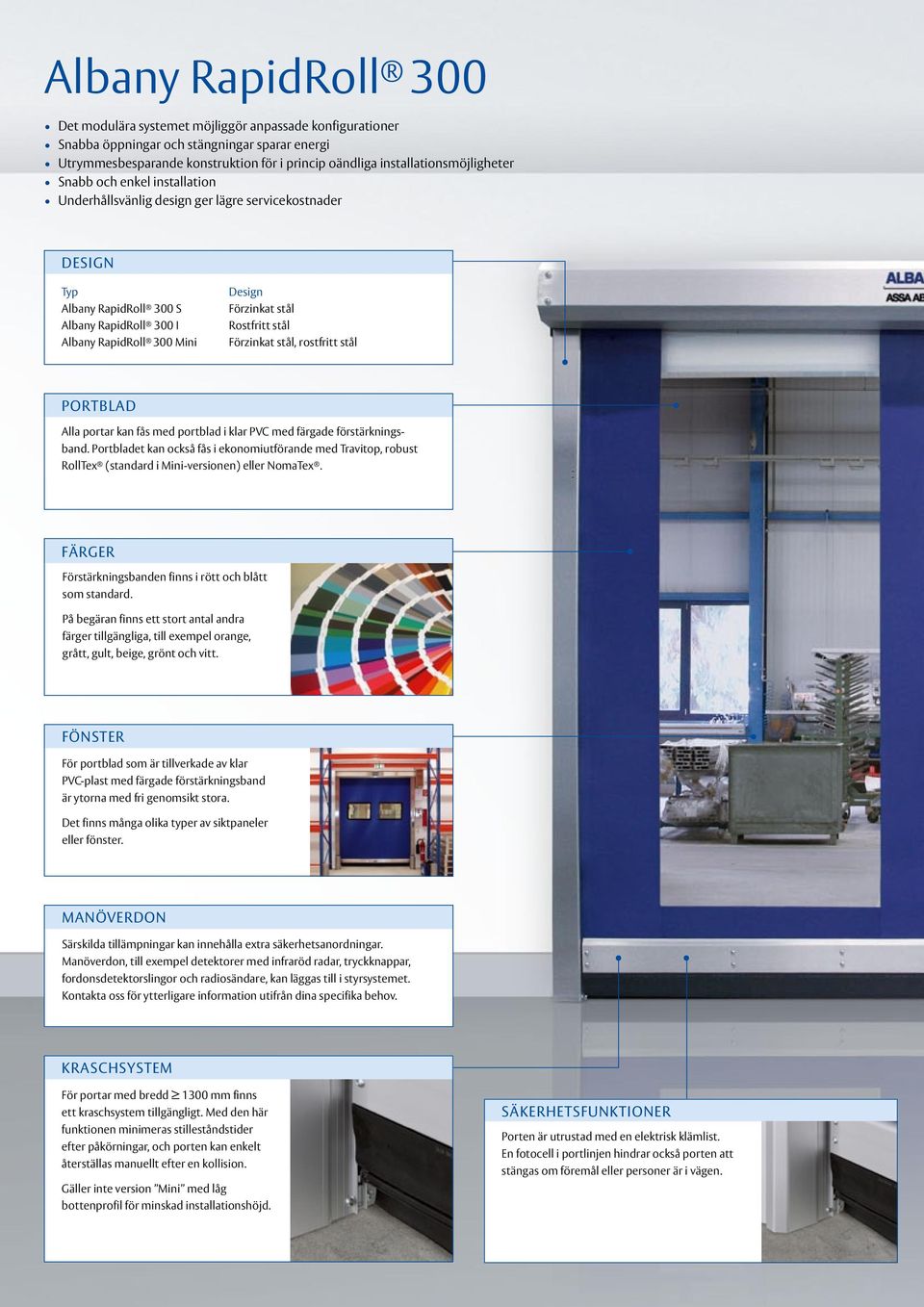

2 Albany RapidRoll 300 Det modulära systemet möjliggör anpassade konfigurationer Snabba öppningar och stängningar sparar energi Utrymmesbesparande konstruktion för i princip oändliga installationsmöjligheter Snabb och enkel installation Underhållsvänlig design ger lägre servicekostnader DESIGN Typ Albany RapidRoll 300 S Albany RapidRoll 300 I Albany RapidRoll 300 Mini Design Förzinkat stål Rostfritt stål Förzinkat stål, rostfritt stål PORTBLAD Alla portar kan fås med portblad i klar PVC med färgade förstärkningsband. Portbladet kan också fås i ekonomiutförande med Travitop, robust RollTex (standard i Mini-versionen) eller NomaTex. FÄRGER Förstärkningsbanden finns i rött och blått som standard. På begäran finns ett stort antal andra färger tillgängliga, till exempel orange, grått, gult, beige, grönt och vitt. FÖNSTER För portblad som är tillverkade av klar PVC-plast med färgade förstärkningsband är ytorna med fri genomsikt stora. Det finns många olika typer av siktpaneler eller fönster. MANÖVERDON Särskilda tillämpningar kan innehålla extra säkerhetsanordningar. Manöverdon, till exempel detektorer med infraröd radar, tryckknappar, fordonsdetektorslingor och radiosändare, kan läggas till i styrsystemet. Kontakta oss för ytterligare information utifrån dina specifika behov. KRASCHSYSTEM För portar med bredd 1300 mm finns ett kraschsystem tillgängligt. Med den här funktionen minimeras stilleståndstider efter påkörningar, och porten kan enkelt återställas manuellt efter en kollision. Gäller inte version Mini med låg bottenprofil för minskad installationshöjd. SÄKERHETSFUNKTIONER Porten är utrustad med en elektrisk klämlist. En fotocell i portlinjen hindrar också porten att stängas om föremål eller personer är i vägen.

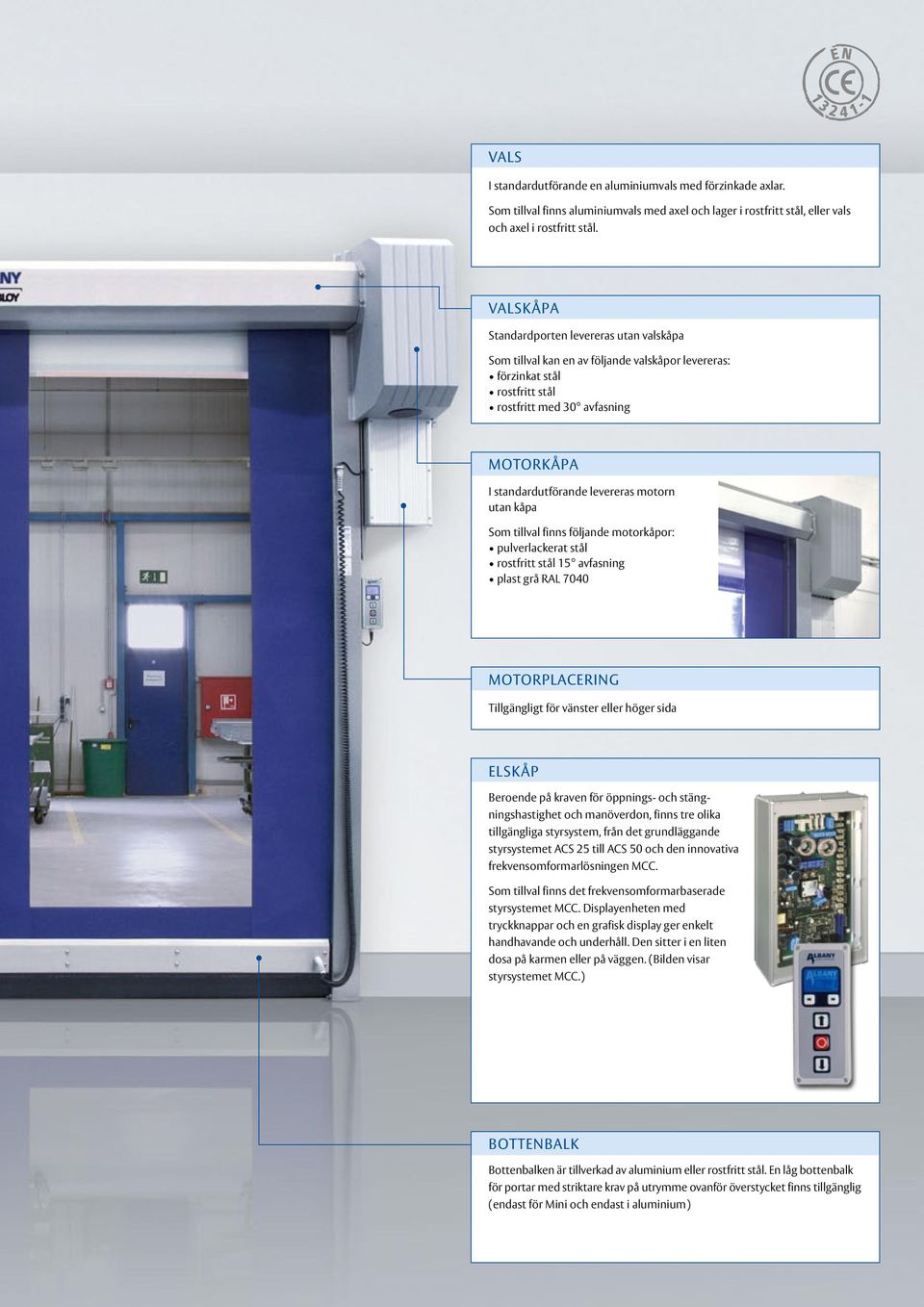

3 VALS I standardutförande en aluminiumvals med förzinkade axlar. Som tillval finns aluminiumvals med axel och lager i rostfritt stål, eller vals och axel i rostfritt stål. VALSKÅPA Standardporten levereras utan valskåpa Som tillval kan en av följande valskåpor levereras: förzinkat stål rostfritt stål rostfritt med 30 avfasning MOTORKÅPA I standardutförande levereras motorn utan kåpa Som tillval finns följande motorkåpor: pulverlackerat stål rostfritt stål 15 avfasning plast grå RAL 7040 MOTORPLACERING Tillgängligt för vänster eller höger sida ELSKÅP Beroende på kraven för öppnings- och stängningshastighet och manöverdon, finns tre olika tillgängliga styrsystem, från det grundläggande styrsystemet ACS 25 till ACS 50 och den innovativa frekvensomformarlösningen MCC. Som tillval finns det frekvensomformarbaserade styrsystemet MCC. Displayenheten med tryckknappar och en grafisk display ger enkelt handhavande och underhåll. Den sitter i en liten dosa på karmen eller på väggen. (Bilden visar styrsystemet MCC.) BOTTENBALK Bottenbalken är tillverkad av aluminium eller rostfritt stål. En låg bottenbalk för portar med striktare krav på utrymme ovanför överstycket finns tillgänglig (endast för Mini och endast i aluminium)

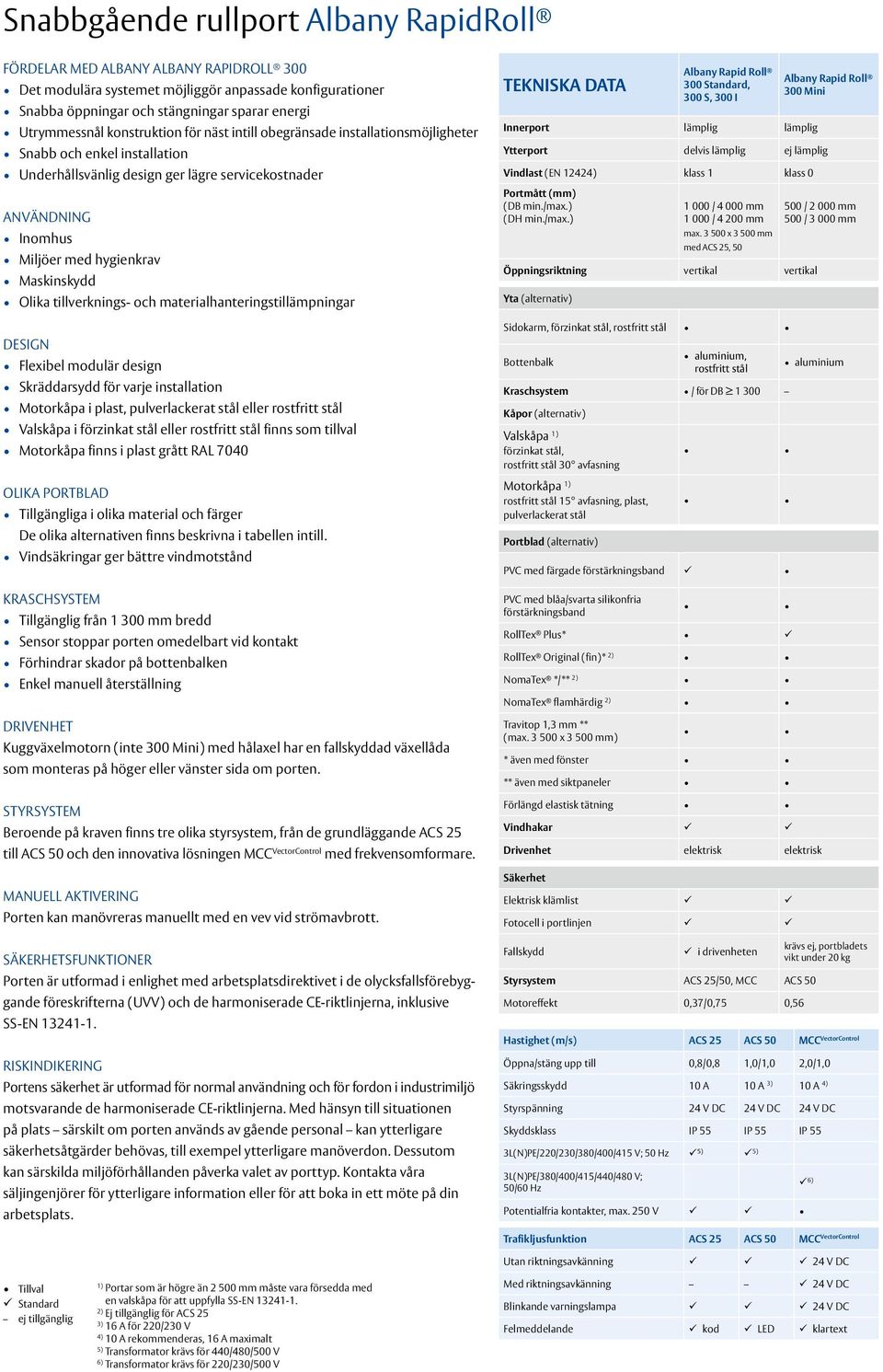

4 Snabbgående rullport Albany RapidRoll FÖRDELAR MED ALBANY Albany RapidROLL 300 Det modulära systemet möjliggör anpassade konfigurationer Snabba öppningar och stängningar sparar energi Utrymmessnål konstruktion för näst intill obegränsade installationsmöjligheter Snabb och enkel installation Underhållsvänlig design ger lägre servicekostnader ANVÄNDNING Inomhus Miljöer med hygienkrav Maskinskydd Olika tillverknings- och materialhanteringstillämpningar DESIGN Flexibel modulär design Skräddarsydd för varje installation Motorkåpa i plast, pulverlackerat stål eller rostfritt stål Valskåpa i förzinkat stål eller rostfritt stål finns som tillval Motorkåpa finns i plast grått RAL 7040 Olika portblad Tillgängliga i olika material och färger De olika alternativen finns beskrivna i tabellen intill. Vindsäkringar ger bättre vindmotstånd KRASCHSYSTEM Tillgänglig från mm bredd Sensor stoppar porten omedelbart vid kontakt Förhindrar skador på bottenbalken Enkel manuell återställning DRIVENHET Kuggväxelmotorn (inte 300 Mini) med hålaxel har en fallskyddad växellåda som monteras på höger eller vänster sida om porten. STYRSYSTEM Beroende på kraven finns tre olika styrsystem, från de grundläggande ACS 25 till ACS 50 och den innovativa lösningen MCC VectorControl med frekvensomformare. MANUELL AKTIVERING Porten kan manövreras manuellt med en vev vid strömavbrott. SÄKERHETSFUNKTIONER Porten är utformad i enlighet med arbetsplatsdirektivet i de olycksfallsförebyggande föreskrifterna (UVV) och de harmoniserade CE-riktlinjerna, inklusive SS-EN RISKINDIKERING Portens säkerhet är utformad för normal användning och för fordon i industrimiljö motsvarande de harmoniserade CE-riktlinjerna. Med hänsyn till situationen på plats särskilt om porten används av gående personal kan ytterligare säkerhetsåtgärder behövas, till exempel ytterligare manöverdon. Dessutom kan särskilda miljöförhållanden påverka valet av porttyp. Kontakta våra säljingenjörer för ytterligare information eller för att boka in ett möte på din arbetsplats. Tekniska data Albany Rapid Roll 300 Standard, 300 S, 300 I Innerport lämplig lämplig Albany Rapid Roll 300 Mini Ytterport delvis lämplig ej lämplig Vindlast (EN 12424) klass 1 klass 0 Portmått (mm) (DB min./max.) (DH min./max.) / mm / mm max x mm med ACS 25, 50 Öppningsriktning vertikal vertikal Yta (alternativ) Sidokarm, förzinkat stål, rostfritt stål Bottenbalk aluminium, rostfritt stål Kraschsystem / för DB Kåpor (alternativ) Valskåpa 1) förzinkat stål, rostfritt stål 30 avfasning Motorkåpa 1) rostfritt stål 15 avfasning, plast, pulverlackerat stål Portblad (alternativ) PVC med färgade förstärkningsband PVC med blåa/svarta silikonfria förstärkningsband RollTex Plus* RollTex Original (fin)* 2) NomaTex */** 2) NomaTex flamhärdig 2) Travitop 1,3 mm ** (max x mm) * även med fönster ** även med siktpaneler Förlängd elastisk tätning Vindhakar 500 / mm 500 / mm aluminium Drivenhet elektrisk elektrisk Säkerhet Elektrisk klämlist Fotocell i portlinjen Fallskydd i drivenheten Styrsystem ACS 25/50, MCC ACS 50 Motoreffekt 0,37/0,75 0,56 krävs ej, portbladets vikt under 20 kg Hastighet (m/s) ACS 25 ACS 50 MCC VectorControl Öppna/stäng upp till 0,8/0,8 1,0/1,0 2,0/1,0 Säkringsskydd 10 A 10 A 3) 10 A 4) Styrspänning 24 V DC 24 V DC 24 V DC Skyddsklass IP 55 IP 55 IP 55 3L(N)PE/220/230/380/400/415 V; 50 Hz 5) 5) 3L(N)PE/380/400/415/440/480 V; 50/60 Hz Potentialfria kontakter, max. 250 V 6) Tillval Standard ej tillgänglig 1) Portar som är högre än mm måste vara försedda med en valskåpa för att uppfylla SS-EN ) Ej tillgänglig för ACS 25 3) 16 A för 220/230 V 4) 10 A rekommenderas, 16 A maximalt 5) Transformator krävs för 440/480/500 V 6) Transformator krävs för 220/230/500 V Trafikljusfunktion ACS 25 ACS 50 MCC VectorControl Utan riktningsavkänning 24 V DC Med riktningsavkänning 24 V DC Blinkande varningslampa 24 V DC Felmeddelande kod LED klartext

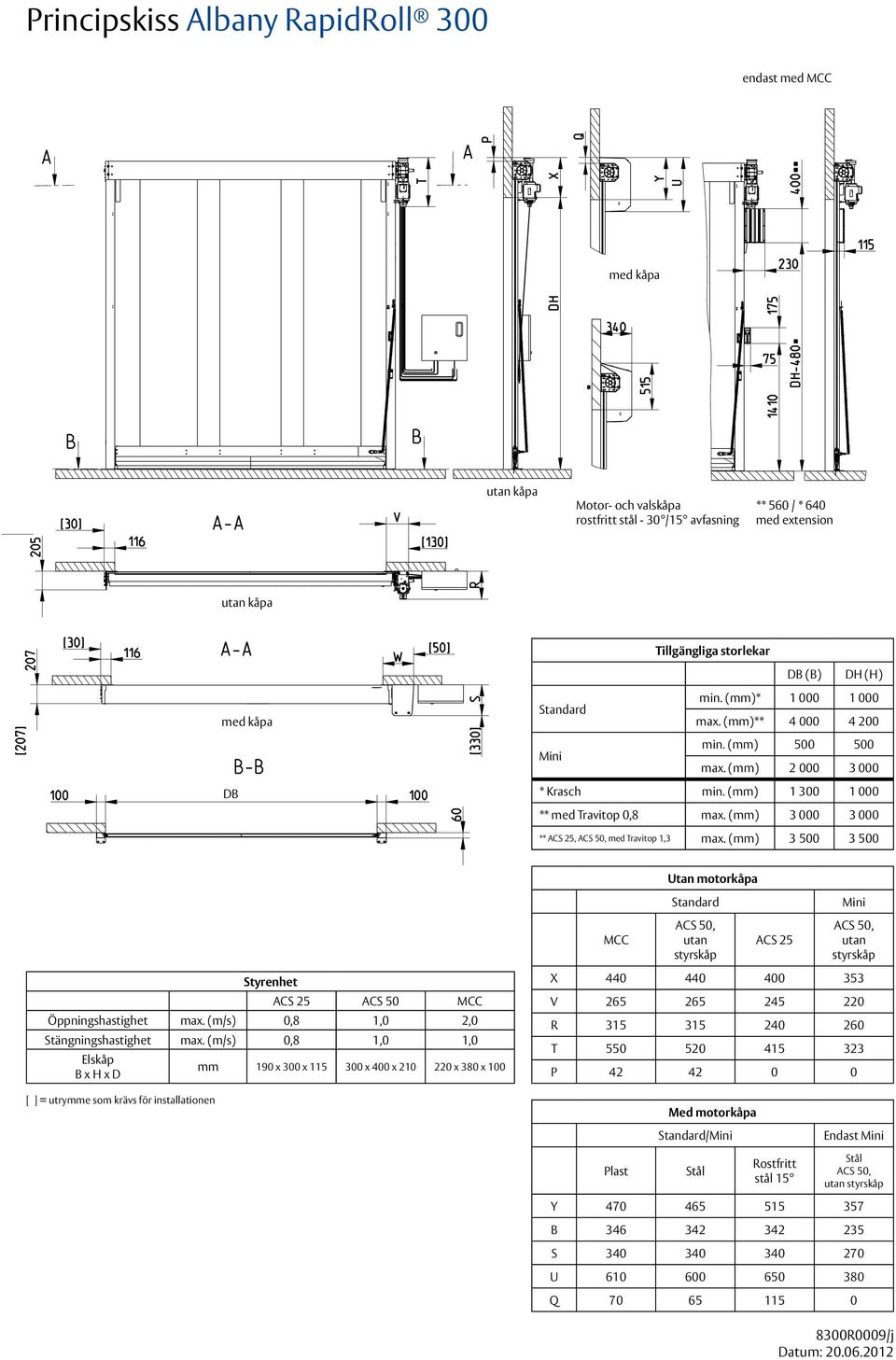

5 Principskiss Albany RapidRoll 300 endast med MCC med kåpa utan kåpa Motor- och valskåpa rostfritt stål - 30 /15 avfasning ** 560 / * 640 med extension utan kåpa Tillgängliga storlekar med kåpa DB DB (B) DH (H) min. (mm)* Standard max. (mm)** min. (mm) Mini max. (mm) * Krasch min. (mm) ** med Travitop 0,8 max. (mm) ** ACS 25, ACS 50, med Travitop 1,3 max. (mm) Utan motorkåpa Styrenhet ACS 25 ACS 50 MCC Öppningshastighet max. (m/s) 0,8 1,0 2,0 Stängningshastighet max. (m/s) 0,8 1,0 1,0 Elskåp B x H x D [ ] = utrymme som krävs för installationen mm 190 x 300 x x 400 x x 380 x 100 MCC Standard ACS 50, utan styrskåp ACS 25 Mini ACS 50, utan styrskåp X V R T P Plast Med motorkåpa Standard/Mini Stål Rostfritt stål 15 Endast Mini Stål ACS 50, utan styrskåp Y B S U Q R0009/j Datum:

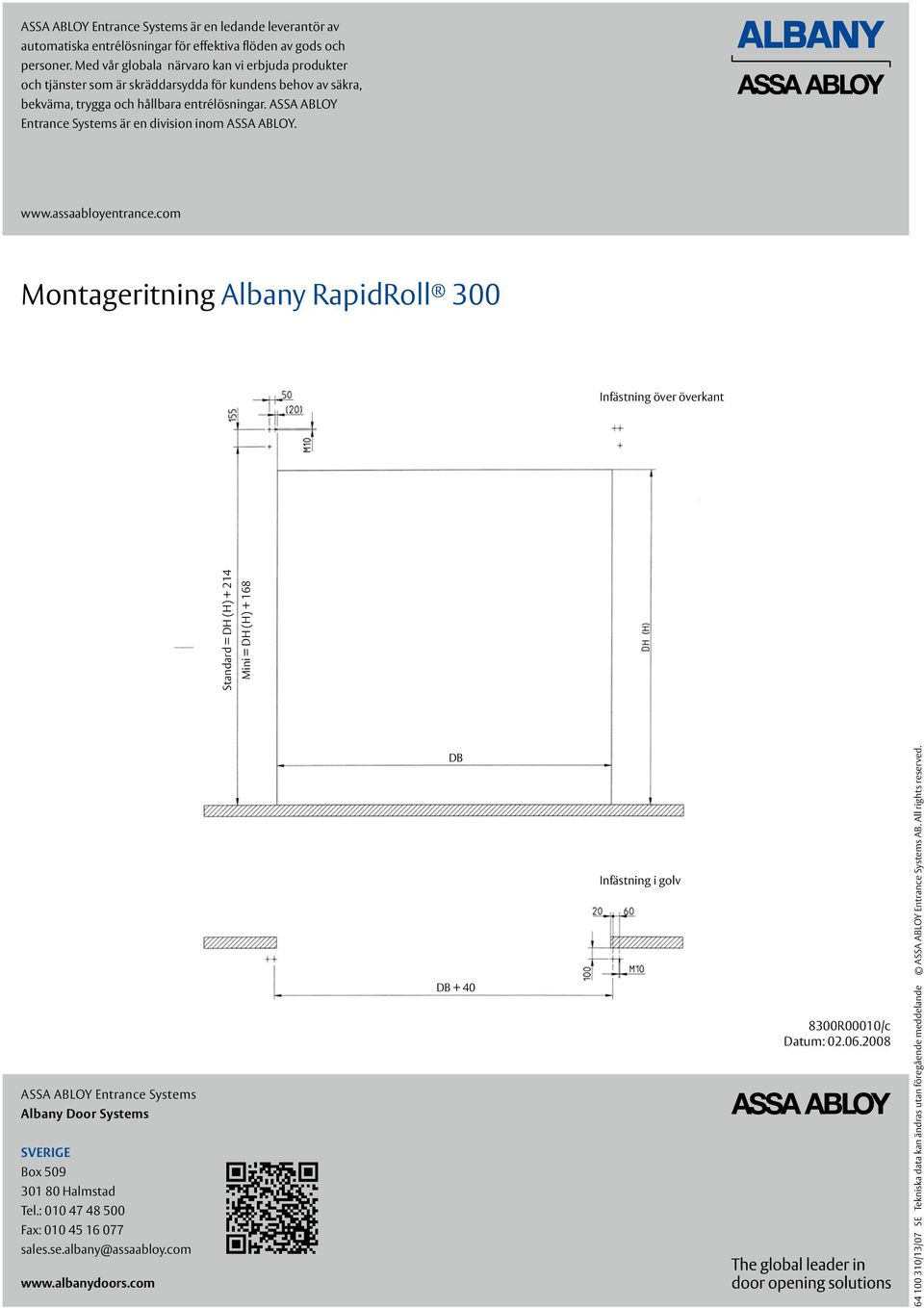

6 ASSA ABLOY Entrance Systems är en ledande leverantör av automatiska entrélösningar för effektiva flöden av gods och personer. Med vår globala närvaro kan vi erbjuda produkter och tjänster som är skräddarsydda för kundens behov av säkra, bekväma, trygga och hållbara entrélösningar. ASSA ABLOY Entrance Systems är en division inom ASSA ABLOY. Montageritning Albany RapidRoll 300 Infästning över överkant Standard = DH (H) Mini = DH (H) ASSA ABLOY Entrance Systems Albany Door Systems Sverige Box Halmstad Tel.: Fax: sales.se.albany@assaabloy.com DB DB + 40 Infästning i golv 8300R00010/c Datum: /13/07 SE Tekniska data kan ändras utan föregående meddelande ASSA ABLOY Entrance Systems AB. All rights reserved.
