BC06 BRUKSANVISNING MÄTINSTRUMENT FÖR LUFTFUKTIGHET / TEMPERATUR TRT-BA-BC06-TC-001-SV

Transkript

1 BC06 SV BRUKSANVISNING MÄTINSTRUMENT FÖR LUFTFUKTIGHET / TEMPERATUR TRT-BA-BC06-TC-001-SV

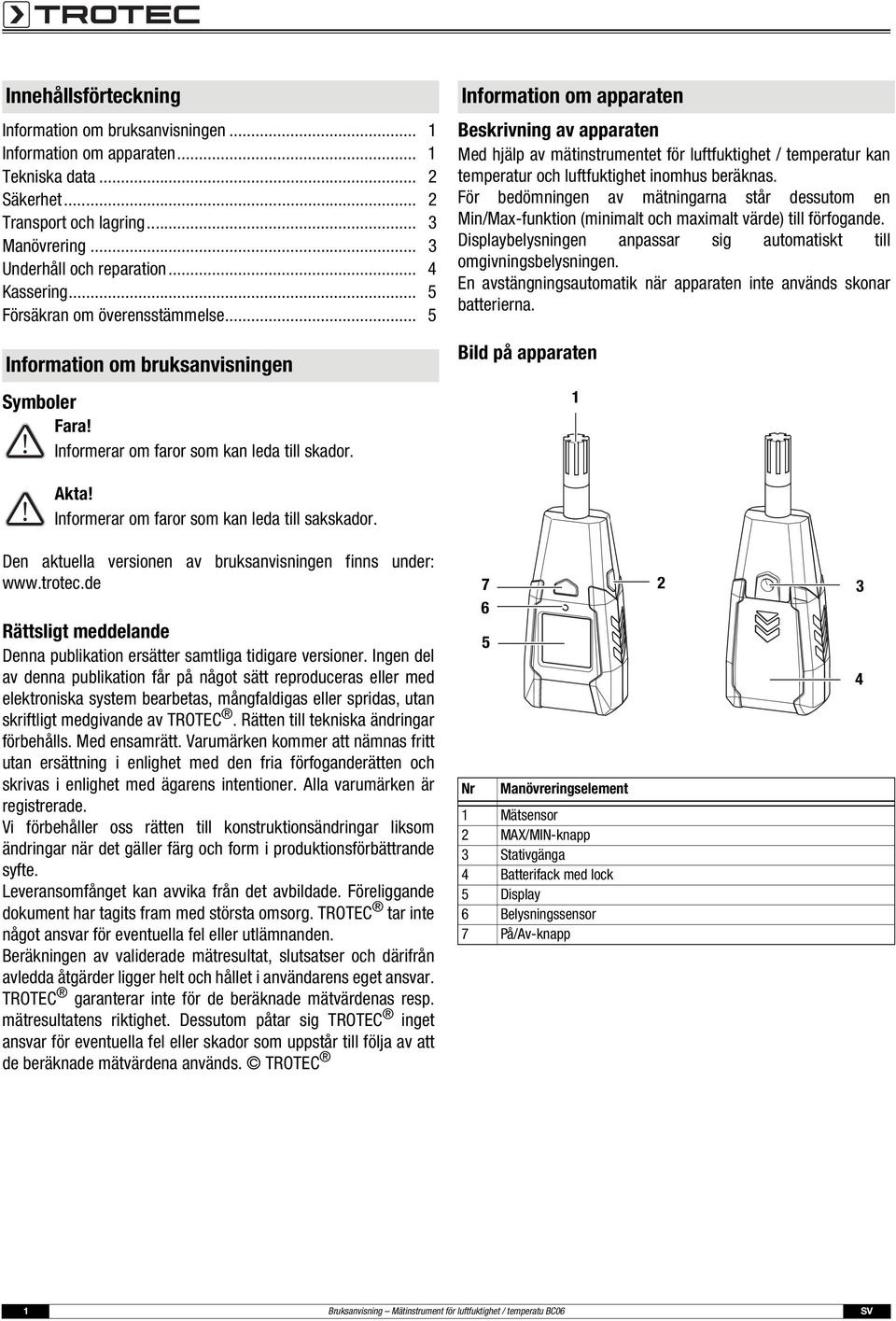

2 Innehållsförteckning Information om bruksanvisningen... 1 Information om apparaten... 1 Tekniska data... 2 Säkerhet... 2 Transport och lagring... 3 Manövrering... 3 Underhåll och reparation... 4 Kassering... 5 Försäkran om överensstämmelse... 5 Information om bruksanvisningen Symboler Informerar om faror som kan leda till skador. Information om apparaten Beskrivning av apparaten Med hjälp av mätinstrumentet för luftfuktighet / temperatur kan temperatur och luftfuktighet inomhus beräknas. För bedömningen av mätningarna står dessutom en Min/Max-funktion (minimalt och maximalt värde) till förfogande. Displaybelysningen anpassar sig automatiskt till omgivningsbelysningen. En avstängningsautomatik när apparaten inte används skonar batterierna. Bild på apparaten 1 Informerar om faror som kan leda till sakskador. Den aktuella versionen av bruksanvisningen finns under: Rättsligt meddelande Denna publikation ersätter samtliga tidigare versioner. Ingen del av denna publikation får på något sätt reproduceras eller med elektroniska system bearbetas, mångfaldigas eller spridas, utan skriftligt medgivande av TROTEC. Rätten till tekniska ändringar förbehålls. Med ensamrätt. Varumärken kommer att nämnas fritt utan ersättning i enlighet med den fria förfoganderätten och skrivas i enlighet med ägarens intentioner. Alla varumärken är registrerade. Vi förbehåller oss rätten till konstruktionsändringar liksom ändringar när det gäller färg och form i produktionsförbättrande syfte. Leveransomfånget kan avvika från det avbildade. Föreliggande dokument har tagits fram med största omsorg. TROTEC tar inte något ansvar för eventuella fel eller utlämnanden. Beräkningen av validerade mätresultat, slutsatser och därifrån avledda åtgärder ligger helt och hållet i användarens eget ansvar. TROTEC garanterar inte för de beräknade mätvärdenas resp. mätresultatens riktighet. Dessutom påtar sig TROTEC inget ansvar för eventuella fel eller skador som uppstår till följa av att de beräknade mätvärdena används. TROTEC Nr Manövreringselement 1 Mätsensor 2 MAX/MIN-knapp 3 Stativgänga 4 Batterifack med lock 5 Display 6 Belysningssensor 7 På/Av-knapp Bruksanvisning Mätinstrument för luftfuktighet / temperatu BC06 SV

3 Display Säkerhet MAX MIN %RH Läs igenom denna bruksanvisning noggrant innan apparaten används och förvara den alltid i närheten av apparaten! Använd inte apparaten i olje-, svavel-, klor- eller salthaltiga atmosfärer. Skydda apparaten mot permanent direkt solljus. Ta inte bort några säkerhetstecken, klistermärken eller etiketter från apparaten. Håll alla säkerhetstecken, klistermärken och etiketter i läsbart skick. Beakta lager- och driftvillkoren (se kapitlet Tekniska data). 13 C F Nr Visningselement 8 Indikator för relativ luftfuktighet 9 Indikator för minimalvärde 10 Indikator för mätvärde luftfuktighet 11 Indikator för mätvärde temperatur 12 Indikator för enhet temperatur 13 Indikator för avstängningsautomatik 14 Indikator för maximalvärde 15 Indikator för batteristatus Tekniska data Modell: BC06 Vikt: 152 g Mått (L x B x H): 148 mm x 56 mm x 33 mm Temperatur Mätområde: -20 till +60 C eller -4 till 140 F Precision: ±1 C (0 till 40 C) ±2 C (-20 till 0 C och 40 C till 60 C) Mätområde upplösning: 0,1 C eller 0,1 F Relativ luftfuktighet Mätområde: 0,0 till 100,0 % r.f. Precision: ±3,5 %r.f. (20 % till 80 %) ±5 %r.f. (0 % till 20 % och 80 % till 100 %) Mätområde upplösning: 0,1 %r.f. Reaktionstid: < 15 sekunder Drifttemperatur: 0 till 50 C vid < 80 %r.f. Lagertemperatur: -40 till 85 C vid < 99 %r.f. Strömförsörjning: 1 styck alkaliskt batteri 9 V Hållbarhet ca 48 timmar Avstängning apparat: Vid aktiverad avstängningsautomatik (13) efter ca 30 minuter Ändamålsenlig användning Använd endast apparaten för mätning av temperatur- och luftfuktighetsmätningar inomhus inom det mätområdet som anges i tekniska data. Beakta alla tekniska data och följ dem. För att använda apparaten på ett ändamålsenligt sätt ska endast tillbehör som kontrollerats av TROTEC resp. reservdelar som kontrollerats av TROTEC användas. Ändamålsenlig användning Använd inte apparaten i explosionsfarliga områden eller för mätningar i vätskor eller på spänningsförande delar. För skador som uppkommer till följd av icke ändamålsenlig användning påtar sig TROTEC inget ansvar. I detta fall kan inga garantianspråk ställas. Egenmäktiga konstruktionsändringar liksom till- eller ombyggnationer på apparaten tillåts inte. Personalkvalifikation Personer som använder denna apparat måste: ha läst och förstått bruksanvisningen, särskilt kapitlet Säkerhet. Leveransens omfattning 1 x mätinstrument BC06 för luftfuktighet / temperatur 1x batteri 9 V 1 x kortanvisning SV Bruksanvisning Mätinstrument för luftfuktighet / temperatu BC06 2

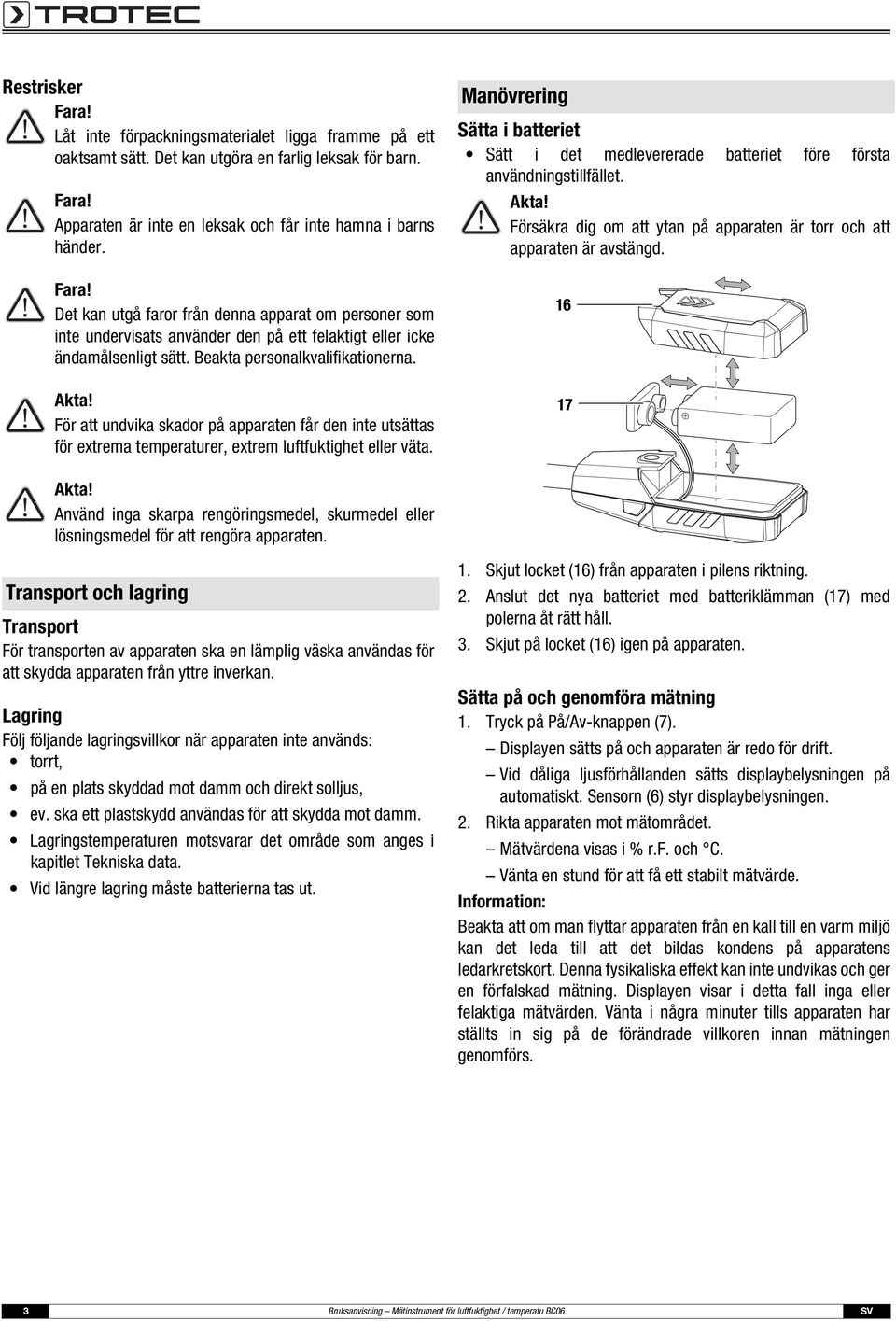

4 Restrisker Låt inte förpackningsmaterialet ligga framme på ett oaktsamt sätt. Det kan utgöra en farlig leksak för barn. Apparaten är inte en leksak och får inte hamna i barns händer. Det kan utgå faror från denna apparat om personer som inte undervisats använder den på ett felaktigt eller icke ändamålsenligt sätt. Beakta personalkvalifikationerna. För att undvika skador på apparaten får den inte utsättas för extrema temperaturer, extrem luftfuktighet eller väta. Manövrering Sätta i batteriet Sätt i det medlevererade batteriet före första användningstillfället. Försäkra dig om att ytan på apparaten är torr och att apparaten är avstängd Använd inga skarpa rengöringsmedel, skurmedel eller lösningsmedel för att rengöra apparaten. Transport och lagring Transport För transporten av apparaten ska en lämplig väska användas för att skydda apparaten från yttre inverkan. Lagring Följ följande lagringsvillkor när apparaten inte används: torrt, på en plats skyddad mot damm och direkt solljus, ev. ska ett plastskydd användas för att skydda mot damm. Lagringstemperaturen motsvarar det område som anges i kapitlet Tekniska data. Vid längre lagring måste batterierna tas ut. 1. Skjut locket (16) från apparaten i pilens riktning. 2. Anslut det nya batteriet med batteriklämman (17) med polerna åt rätt håll. 3. Skjut på locket (16) igen på apparaten. Sätta på och genomföra mätning 1. Tryck på På/Av-knappen (7). Displayen sätts på och apparaten är redo för drift. Vid dåliga ljusförhållanden sätts displaybelysningen på automatiskt. Sensorn (6) styr displaybelysningen. 2. Rikta apparaten mot mätområdet. Mätvärdena visas i % r.f. och C. Vänta en stund för att få ett stabilt mätvärde. Information: Beakta att om man flyttar apparaten från en kall till en varm miljö kan det leda till att det bildas kondens på apparatens ledarkretskort. Denna fysikaliska effekt kan inte undvikas och ger en förfalskad mätning. Displayen visar i detta fall inga eller felaktiga mätvärden. Vänta i några minuter tills apparaten har ställts in sig på de förändrade villkoren innan mätningen genomförs. 3 Bruksanvisning Mätinstrument för luftfuktighet / temperatu BC06 SV

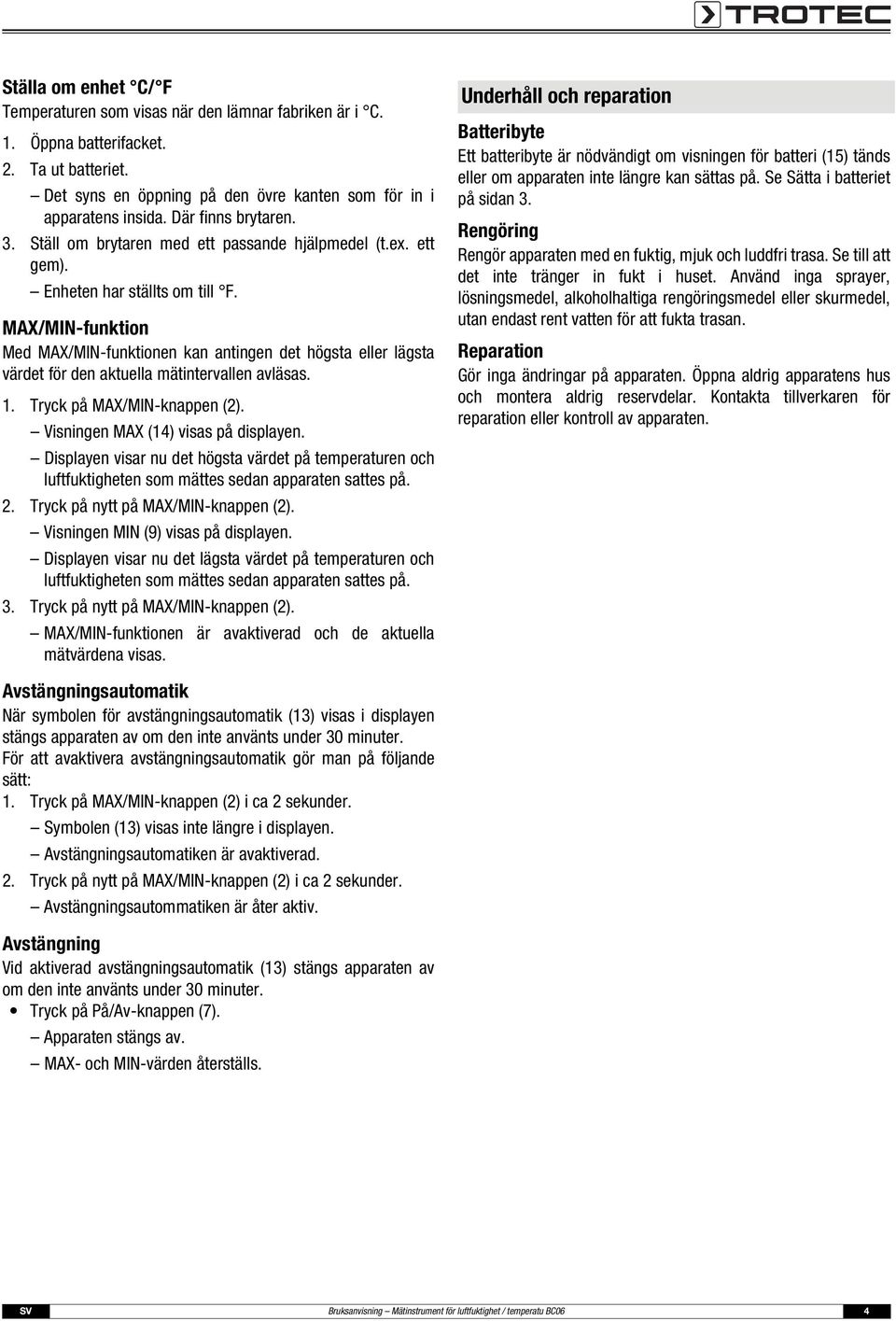

5 Ställa om enhet C/ F Temperaturen som visas när den lämnar fabriken är i C. 1. Öppna batterifacket. 2. Ta ut batteriet. Det syns en öppning på den övre kanten som för in i apparatens insida. Där finns brytaren. 3. Ställ om brytaren med ett passande hjälpmedel (t.ex. ett gem). Enheten har ställts om till F. MAX/MIN-funktion Med MAX/MIN-funktionen kan antingen det högsta eller lägsta värdet för den aktuella mätintervallen avläsas. 1. Tryck på MAX/MIN-knappen (2). Visningen MAX (14) visas på displayen. Displayen visar nu det högsta värdet på temperaturen och luftfuktigheten som mättes sedan apparaten sattes på. 2. Tryck på nytt på MAX/MIN-knappen (2). Visningen MIN (9) visas på displayen. Displayen visar nu det lägsta värdet på temperaturen och luftfuktigheten som mättes sedan apparaten sattes på. 3. Tryck på nytt på MAX/MIN-knappen (2). MAX/MIN-funktionen är avaktiverad och de aktuella mätvärdena visas. Underhåll och reparation Batteribyte Ett batteribyte är nödvändigt om visningen för batteri (15) tänds eller om apparaten inte längre kan sättas på. Se Sätta i batteriet på sidan 3. Rengöring Rengör apparaten med en fuktig, mjuk och luddfri trasa. Se till att det inte tränger in fukt i huset. Använd inga sprayer, lösningsmedel, alkoholhaltiga rengöringsmedel eller skurmedel, utan endast rent vatten för att fukta trasan. Reparation Gör inga ändringar på apparaten. Öppna aldrig apparatens hus och montera aldrig reservdelar. Kontakta tillverkaren för reparation eller kontroll av apparaten. Avstängningsautomatik När symbolen för avstängningsautomatik (13) visas i displayen stängs apparaten av om den inte använts under 30 minuter. För att avaktivera avstängningsautomatik gör man på följande sätt: 1. Tryck på MAX/MIN-knappen (2) i ca 2 sekunder. Symbolen (13) visas inte längre i displayen. Avstängningsautomatiken är avaktiverad. 2. Tryck på nytt på MAX/MIN-knappen (2) i ca 2 sekunder. Avstängningsautommatiken är åter aktiv. Avstängning Vid aktiverad avstängningsautomatik (13) stängs apparaten av om den inte använts under 30 minuter. Tryck på På/Av-knappen (7). Apparaten stängs av. MAX- och MIN-värden återställs. SV Bruksanvisning Mätinstrument för luftfuktighet / temperatu BC06 4

6 Kassering Elektroniska apparater får ej kastas i hushållsavfall, utan måste i enlighet med EUROPAPARLAMENTETS OCH RÅDETS direktiv 2002/96/EG av den 27 januari 2003 om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter omhändertas på ett fackmässigt sätt. Vi ber dig därför att lämna in uttjänta apparater för omhändertagande i enlighet med gällande lagar. Försäkran om överensstämmelse i enlighet med EG-direktiv lågspänning 2006/95/EG och EG-direktiv 2004/108/EG om elektromagnetisk kompatibilitet. Härmed förklarar vi att mätinstrument BC06 för luftfuktighet / temperatur har utvecklats, konstruerats och tillverkats i enlighet med nämnda EG-direktiv. -märkningen finns på apparatens baksida. Tillverkare: Trotec GmbH & Co. KG Grebbener Straße 7 D Heinsberg Telefon: Fax: E-post: info@trotec.com Heinsberg, VD: Detlef von der Lieck 5 Bruksanvisning Mätinstrument för luftfuktighet / temperatu BC06 SV
