1 Stängselguiden Information och monteringsanvisningar från Gunnebo. Högkvalitativa och prisvärda stängselsystem för villa- och fritidstomter. Gör det själv! Enkel & snabb montering Trädgårdsstängsel 3-12 Villastängsel Övrigt sortiment 23 PERIMETER PROTECTION BY

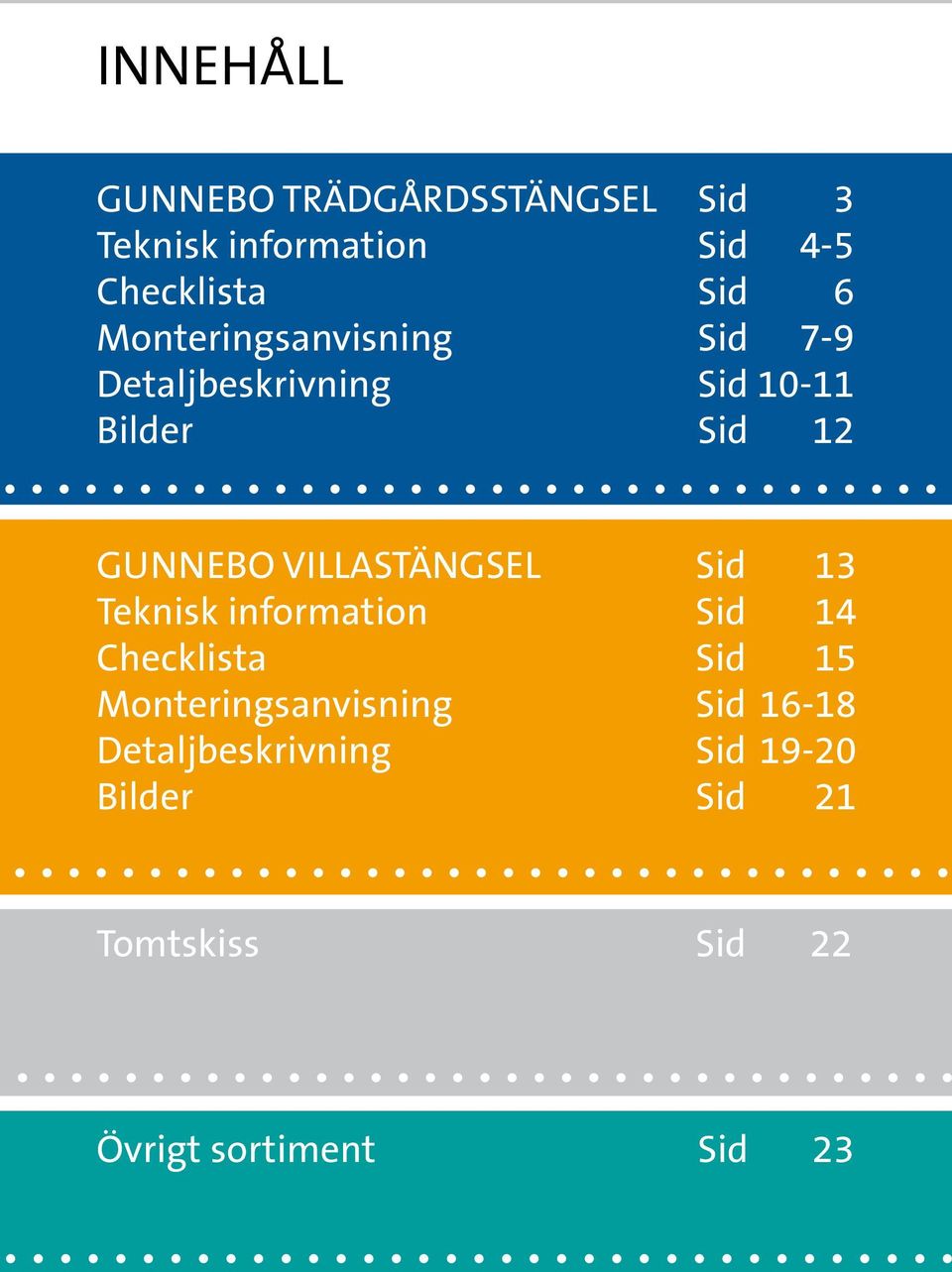

2 Innehåll GUNNEBO Trädgårdsstängsel Sid 3 Teknisk information sid 4- Checklista sid Monteringsanvisning sid -9 Detaljbeskrivning sid Bilder sid 12 GUNNEBO VILLAstängsel Sid 13 Teknisk information sid 14 Checklista sid 1 Monteringsanvisning sid 1-18 Detaljbeskrivning sid Bilder sid 21 Tomtskiss sid 22 Övrigt sortiment sid 23

3 GUNNEbo Trädgårdsstängsel Gunnebo Trädgårdsstängsel är ett prisvärt alternativ som ger dig många års underhållsfri användning. Tillsammans med vår Kombistolpe monterar du snabbt och enkelt olika nät för tomtgräns eller andra avgränsningar i trädgården. Prisvärt stängselsystem för trädgård Snabb och enkel montering Underhållsfritt 3

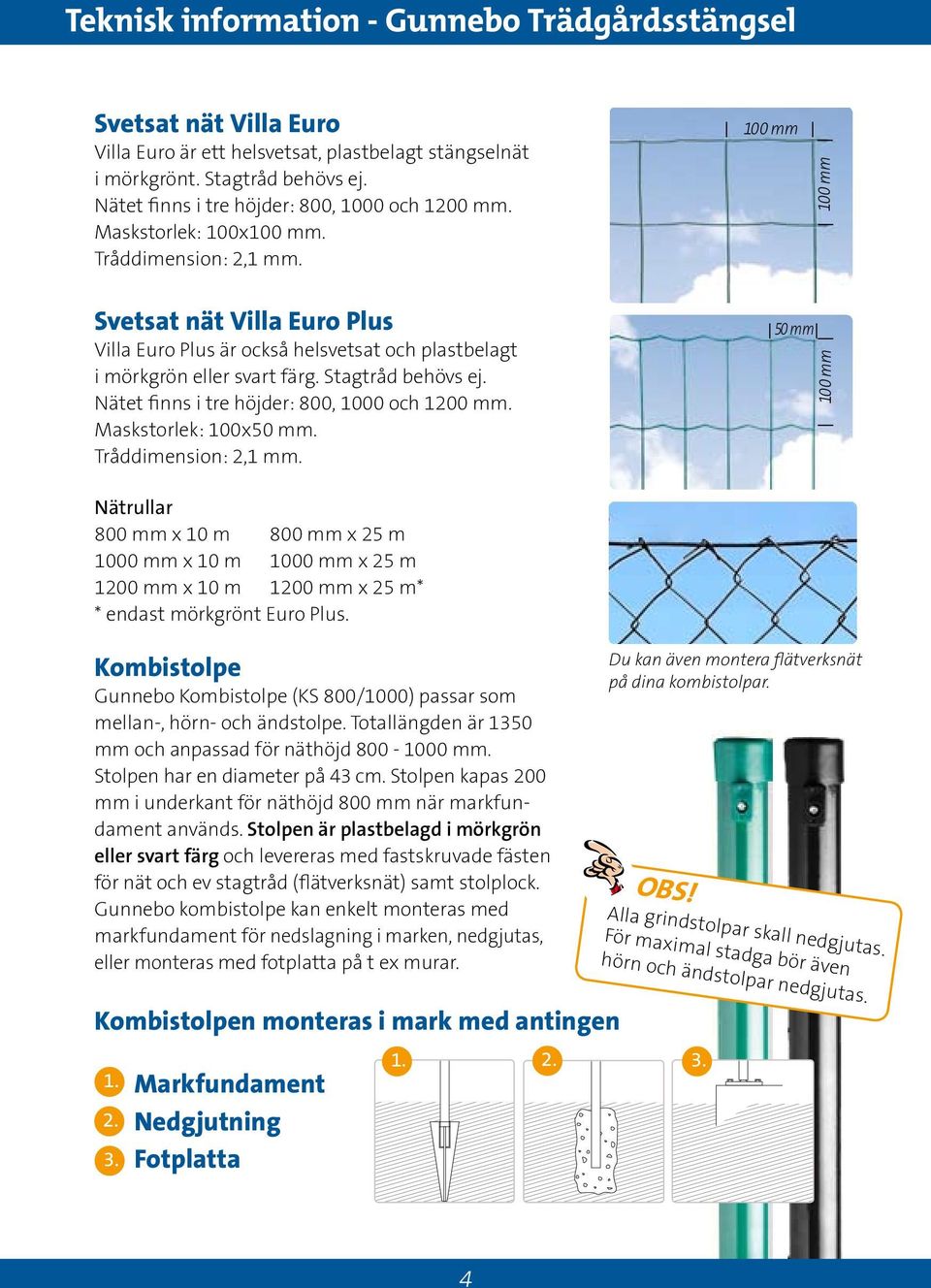

4 Teknisk information - Gunnebo Trädgårdsstängsel Svetsat nät Villa Euro Villa Euro är ett helsvetsat, plastbelagt stängselnät i mörkgrönt. Stagtråd behövs ej. Nätet finns i tre höjder: 800, 1000 och 1200 mm. Maskstorlek: 100x100 mm. Tråddimension: 2,1 mm. 100 mm 100 mm Svetsat nät Villa Euro Plus Villa Euro Plus är också helsvetsat och plastbelagt i mörkgrön eller svart färg. Stagtråd behövs ej. Nätet finns i tre höjder: 800, 1000 och 1200 mm. Maskstorlek: 100x0 mm. Tråddimension: 2,1 mm. 0 mm 100 mm Nätrullar 800 mm x 10 m 800 mm x 2 m 1000 mm x 10 m 1000 mm x 2 m 1200 mm x 10 m 1200 mm x 2 m* * endast mörkgrönt Euro Plus. Kombistolpe Gunnebo Kombistolpe (KS 800/1000) passar som mellan-, hörn- och ändstolpe. Totallängden är 130 mm och anpassad för näthöjd mm. Stolpen har en diameter på 43 cm. Stolpen kapas 200 mm i underkant för näthöjd 800 mm när markfundament används. Stolpen är plastbelagd i mörkgrön eller svart färg och levereras med fastskruvade fästen för nät och ev stagtråd (flätverksnät) samt stolplock. Gunnebo kombistolpe kan enkelt monteras med markfundament för nedslagning i marken, nedgjutas, eller monteras med fotplatta på t ex murar. Du kan även montera flätverksnät på dina kombistolpar. OBS! Alla grindstolpar skall nedgjutas. För maximal stadga bör även hörn och ändstolpar nedgjutas. Kombistolpen monteras i mark med antingen Markfundament Nedgjutning Fotplatta

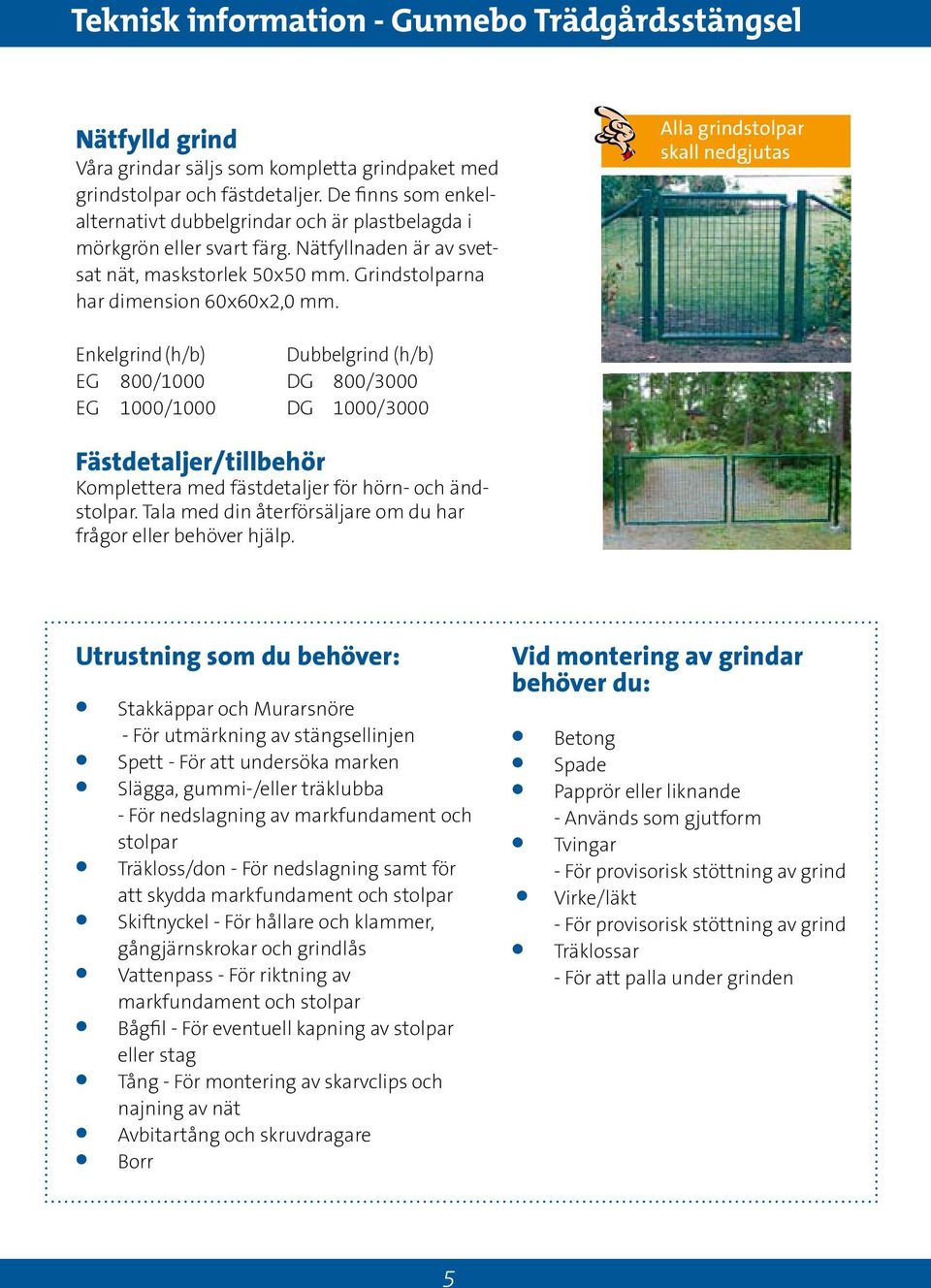

5 Teknisk information - Gunnebo Trädgårdsstängsel Nätfylld grind Våra grindar säljs som kompletta grindpaket med grindstolpar och fästdetaljer. De finns som enkelalternativt dubbelgrindar och är plastbelagda i mörkgrön eller svart färg. Nätfyllnaden är av svetsat nät, maskstorlek 0x0 mm. Grindstolparna har dimension 0x0x2,0 mm. Alla grindstolpar skall nedgjutas Enkelgrind (h/b) Dubbelgrind (h/b) EG 800/1000 DG 800/3000 EG 1000/1000 DG 1000/3000 Fästdetaljer/tillbehör Komplettera med fästdetaljer för hörn- och ändstolpar. Tala med din återförsäljare om du har frågor eller behöver hjälp. Utrustning som du behöver: Stakkäppar och Murarsnöre - För utmärkning av stängsellinjen Spett - För att undersöka marken Slägga, gummi-/eller träklubba - För nedslagning av markfundament och stolpar Träkloss/don - För nedslagning samt för att skydda markfundament och stolpar Skiftnyckel - För hållare och klammer, gångjärnskrokar och grindlås Vattenpass - För riktning av markfundament och stolpar Bågfil - För eventuell kapning av stolpar eller stag Tång - För montering av skarvclips och najning av nät Avbitartång och skruvdragare Borr Vid montering av grindar behöver du: Betong Spade Papprör eller liknande - Används som gjutform Tvingar - För provisorisk stöttning av grind Virke/läkt - För provisorisk stöttning av grind Träklossar - För att palla under grinden

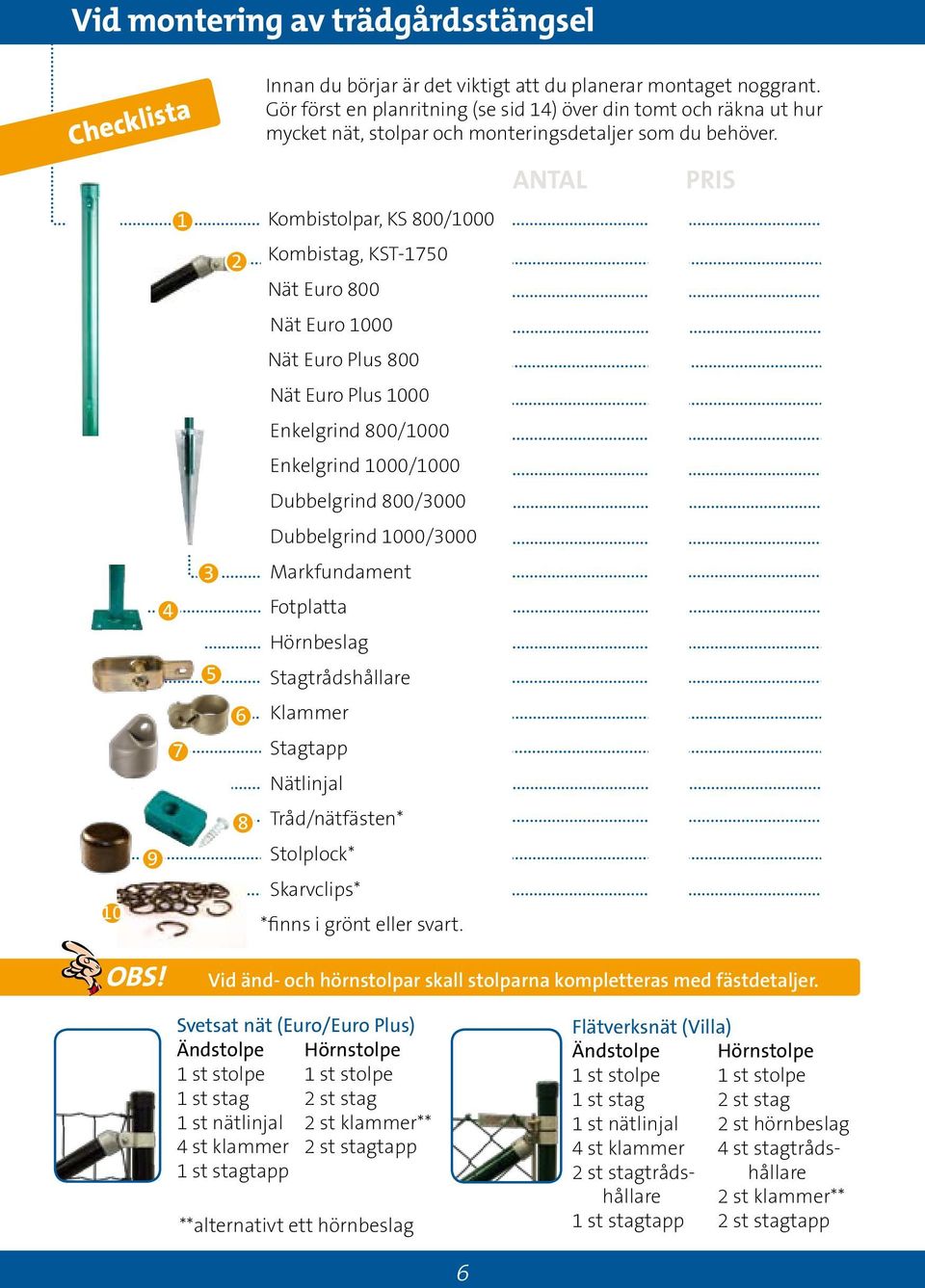

6 Vid montering av trädgårdsstängsel Checklista Innan du börjar är det viktigt att du planerar montaget noggrant. Gör först en planritning (se sid 14) över din tomt och räkna ut hur mycket nät, stolpar och monteringsdetaljer som du behöver. Kombistolpar, KS 800/1000 Kombistag, KST-10 Nät Euro 800 Nät Euro 1000 Nät Euro Plus 800 Nät Euro Plus 1000 Enkelgrind 800/1000 Enkelgrind 1000/1000 Dubbelgrind 800/3000 Dubbelgrind 1000/3000 Markfundament Fotplatta Hörnbeslag Stagtrådshållare Klammer Stagtapp Nätlinjal Tråd/nätfästen* Stolplock* Skarvclips* *finns i grönt eller svart. ANTAL PRIS OBS! Vid änd- och hörnstolpar skall stolparna kompletteras med fästdetaljer. Svetsat nät (Euro/Euro Plus) Ändstolpe Hörnstolpe 1 st stolpe 1 st stolpe 1 st stag 2 st stag 1 st nätlinjal 2 st klammer** 4 st klammer 2 st stagtapp 1 st stagtapp **alternativt ett hörnbeslag Flätverksnät (Villa) Ändstolpe Hörnstolpe 1 st stolpe 1 st stolpe 1 st stag 2 st stag 1 st nätlinjal 2 st hörnbeslag 4 st klammer 4 st stagtråds- 2 st stagtråds- hållare hållare 2 st klammer** 1 st stagtapp 2 st stagtapp

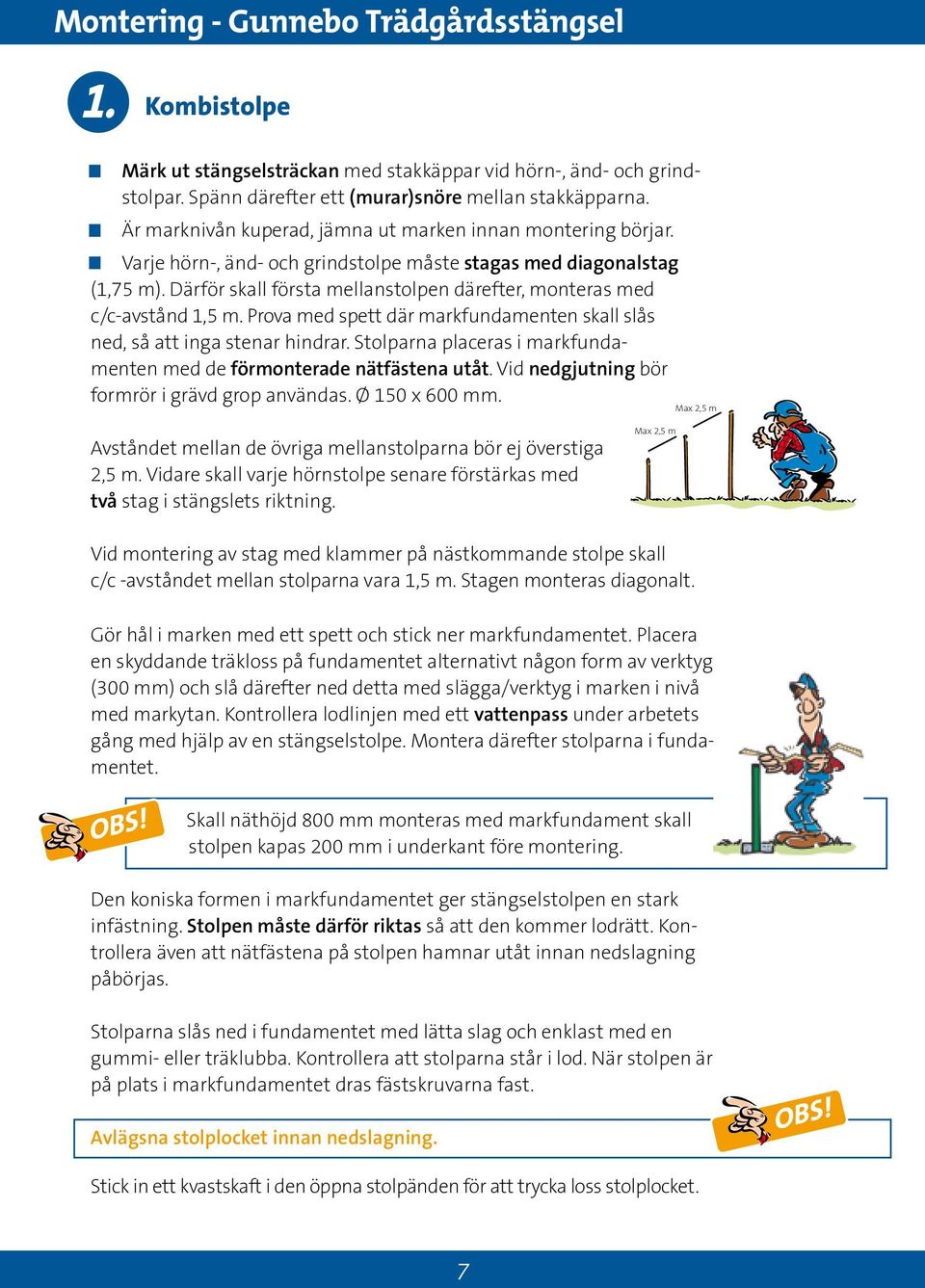

7 Montering - Gunnebo Trädgårdsstängsel 1. Kombistolpe Märk ut stängselsträckan med stakkäppar vid hörn-, änd- och grindstolpar. Spänn därefter ett (murar)snöre mellan stakkäpparna. Är marknivån kuperad, jämna ut marken innan montering börjar. Varje hörn-, änd- och grindstolpe måste stagas med diagonalstag (1, m). Därför skall första mellanstolpen därefter, monteras med c/c-avstånd 1, m. Prova med spett där markfundamenten skall slås ned, så att inga stenar hindrar. Stolparna placeras i markfundamenten med de förmonterade nätfästena utåt. Vid nedgjutning bör formrör i grävd grop användas. Ø 10 x 00 mm. Max 2, m Avståndet mellan de övriga mellanstolparna bör ej överstiga 2, m. Vidare skall varje hörnstolpe senare förstärkas med två stag i stängslets riktning. Max 2, m Vid montering av stag med klammer på nästkommande stolpe skall c/c -avståndet mellan stolparna vara 1, m. Stagen monteras diagonalt. Gör hål i marken med ett spett och stick ner markfundamentet. Placera en skyddande träkloss på fundamentet alternativt någon form av verktyg (300 mm) och slå därefter ned detta med slägga/verktyg i marken i nivå med markytan. Kontrollera lodlinjen med ett vattenpass under arbetets gång med hjälp av en stängselstolpe. Montera därefter stolparna i fundamentet. OBS! Skall näthöjd 800 mm monteras med markfundament skall stolpen kapas 200 mm i underkant före montering. Den koniska formen i markfundamentet ger stängselstolpen en stark infästning. Stolpen måste därför riktas så att den kommer lodrätt. Kontrollera även att nätfästena på stolpen hamnar utåt innan nedslagning påbörjas. Stolparna slås ned i fundamentet med lätta slag och enklast med en gummi- eller träklubba. Kontrollera att stolparna står i lod. När stolpen är på plats i markfundamentet dras fästskruvarna fast. Avlägsna stolplocket innan nedslagning. OBS! Stick in ett kvastskaft i den öppna stolpänden för att trycka loss stolplocket.

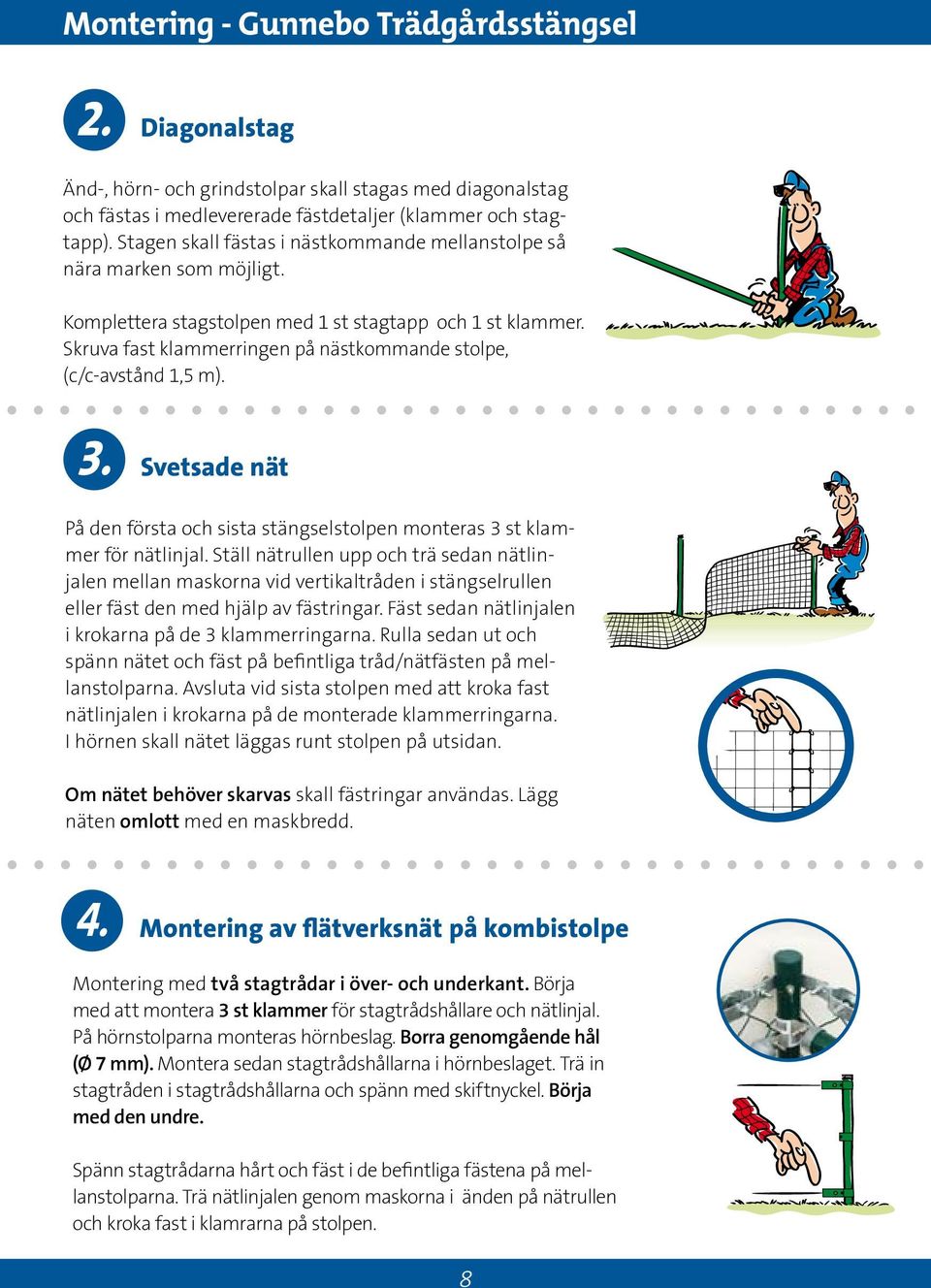

8 Montering - Gunnebo Trädgårdsstängsel 2. Diagonalstag Änd-, hörn- och grindstolpar skall stagas med diagonalstag och fästas i medlevererade fästdetaljer (klammer och stagtapp). Stagen skall fästas i nästkommande mellanstolpe så nära marken som möjligt. Komplettera stagstolpen med 1 st stagtapp och 1 st klammer. Skruva fast klammerringen på nästkommande stolpe, (c/c-avstånd 1, m). 3. Svetsade nät På den första och sista stängselstolpen monteras 3 st klammer för nätlinjal. Ställ nätrullen upp och trä sedan nätlinjalen mellan maskorna vid vertikaltråden i stängselrullen eller fäst den med hjälp av fästringar. Fäst sedan nätlinjalen i krokarna på de 3 klammerringarna. Rulla sedan ut och spänn nätet och fäst på befintliga tråd/nätfästen på mellanstolparna. Avsluta vid sista stolpen med att kroka fast nätlinjalen i krokarna på de monterade klammerringarna. I hörnen skall nätet läggas runt stolpen på utsidan. Om nätet behöver skarvas skall fästringar användas. Lägg näten omlott med en maskbredd. 4. Montering av flätverksnät på kombistolpe Montering med två stagtrådar i över- och underkant. Börja med att montera 3 st klammer för stagtrådshållare och nätlinjal. På hörnstolparna monteras hörnbeslag. Borra genomgående hål (Ø mm). Montera sedan stagtrådshållarna i hörnbeslaget. Trä in stagtråden i stagtrådshållarna och spänn med skiftnyckel. Börja med den undre. Spänn stagtrådarna hårt och fäst i de befintliga fästena på mellanstolparna. Trä nätlinjalen genom maskorna i änden på nätrullen och kroka fast i klamrarna på stolpen. 8

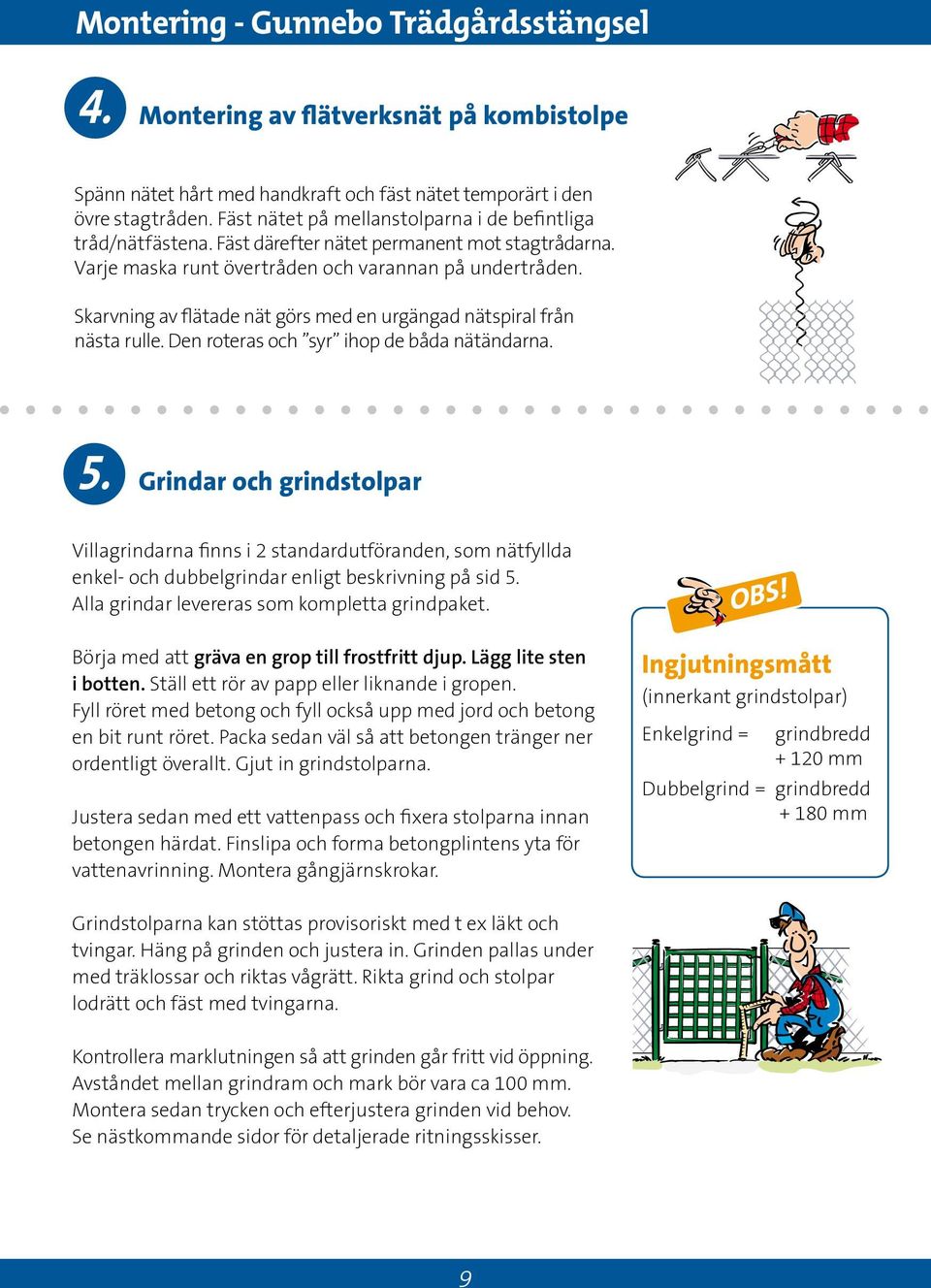

9 Montering - Gunnebo Trädgårdsstängsel 4. Montering av flätverksnät på kombistolpe Spänn nätet hårt med handkraft och fäst nätet temporärt i den övre stagtråden. Fäst nätet på mellanstolparna i de befintliga tråd/nätfästena. Fäst därefter nätet permanent mot stagtrådarna. Varje maska runt övertråden och varannan på undertråden. Skarvning av flätade nät görs med en urgängad nätspiral från nästa rulle. Den roteras och syr ihop de båda nätändarna.. Grindar och grindstolpar Villagrindarna finns i 2 standardutföranden, som nätfyllda enkel- och dubbelgrindar enligt beskrivning på sid. Alla grindar levereras som kompletta grindpaket. Börja med att gräva en grop till frostfritt djup. Lägg lite sten i botten. Ställ ett rör av papp eller liknande i gropen. Fyll röret med betong och fyll också upp med jord och betong en bit runt röret. Packa sedan väl så att betongen tränger ner ordentligt överallt. Gjut in grindstolparna. Justera sedan med ett vattenpass och fixera stolparna innan betongen härdat. Finslipa och forma betongplintens yta för vattenavrinning. Montera gångjärnskrokar. OBS! Ingjutningsmått (innerkant grindstolpar) Enkelgrind = grindbredd mm Dubbelgrind = grindbredd mm Grindstolparna kan stöttas provisoriskt med t ex läkt och tvingar. Häng på grinden och justera in. Grinden pallas under med träklossar och riktas vågrätt. Rikta grind och stolpar lodrätt och fäst med tvingarna. Kontrollera marklutningen så att grinden går fritt vid öppning. Avståndet mellan grindram och mark bör vara ca 100 mm. Montera sedan trycken och efterjustera grinden vid behov. Se nästkommande sidor för detaljerade ritningsskisser. 9

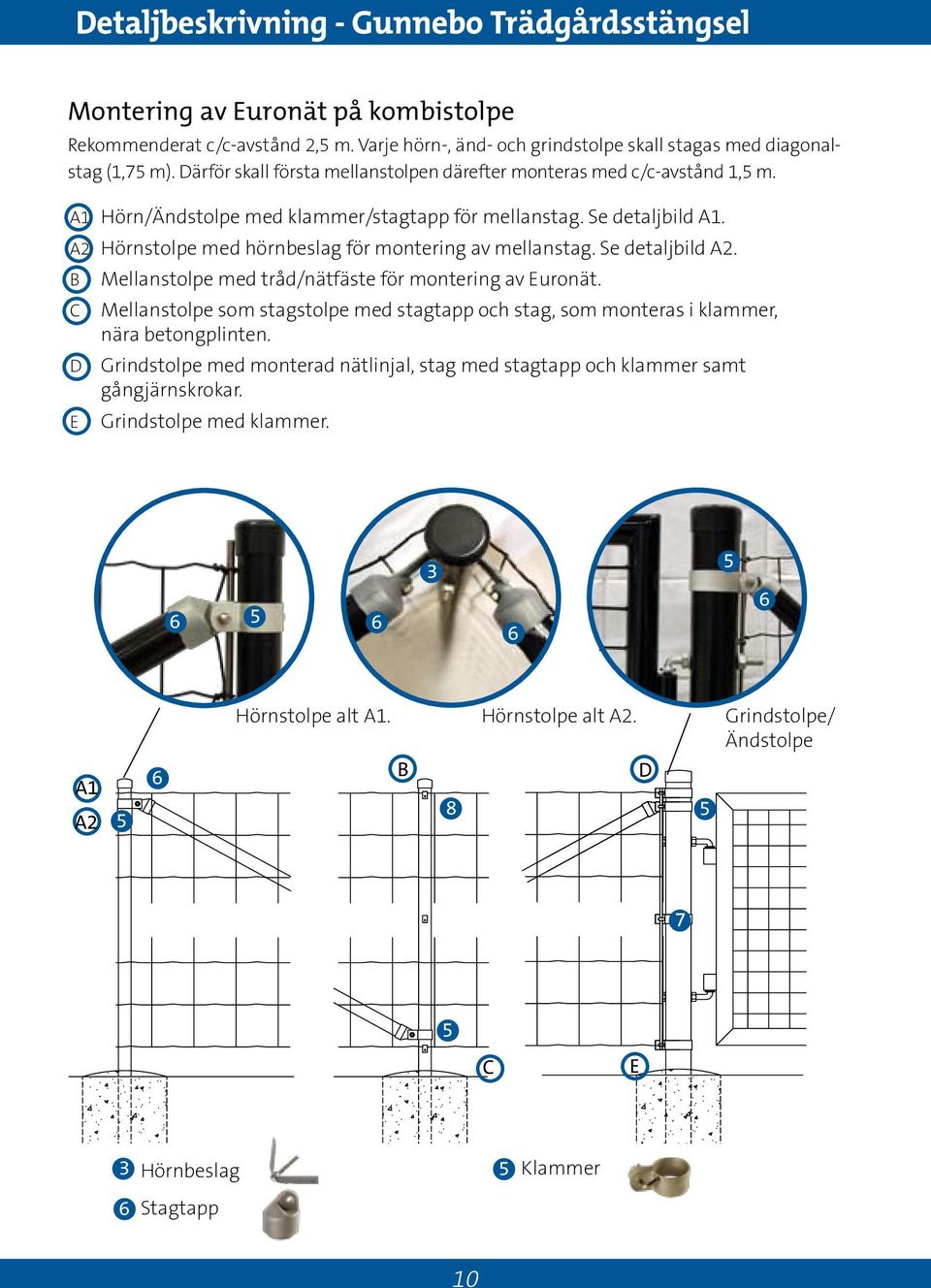

10 Detaljbeskrivning - Gunnebo Trädgårdsstängsel Montering av Euronät på kombistolpe Rekommenderat c/c-avstånd 2, m. Varje hörn-, änd- och grindstolpe skall stagas med diagonalstag (1, m). Därför skall första mellanstolpen därefter monteras med c/c-avstånd 1, m. A1 Hörn/Ändstolpe med klammer/stagtapp för mellanstag. Se detaljbild A1. A2 Hörnstolpe med hörnbeslag för montering av mellanstag. Se detaljbild A2. B C D E Mellanstolpe med tråd/nätfäste för montering av Euronät. Mellanstolpe som stagstolpe med stagtapp och stag, som monteras i klammer, nära betongplinten. Grindstolpe med monterad nätlinjal, stag med stagtapp och klammer samt gångjärnskrokar. Grindstolpe med klammer. 3 A1 A2 Hörnstolpe alt A1. B 8 Hörnstolpe alt A2. D Grindstolpe/ Ändstolpe C E 3 Hörnbeslag Klammer Stagtapp 10

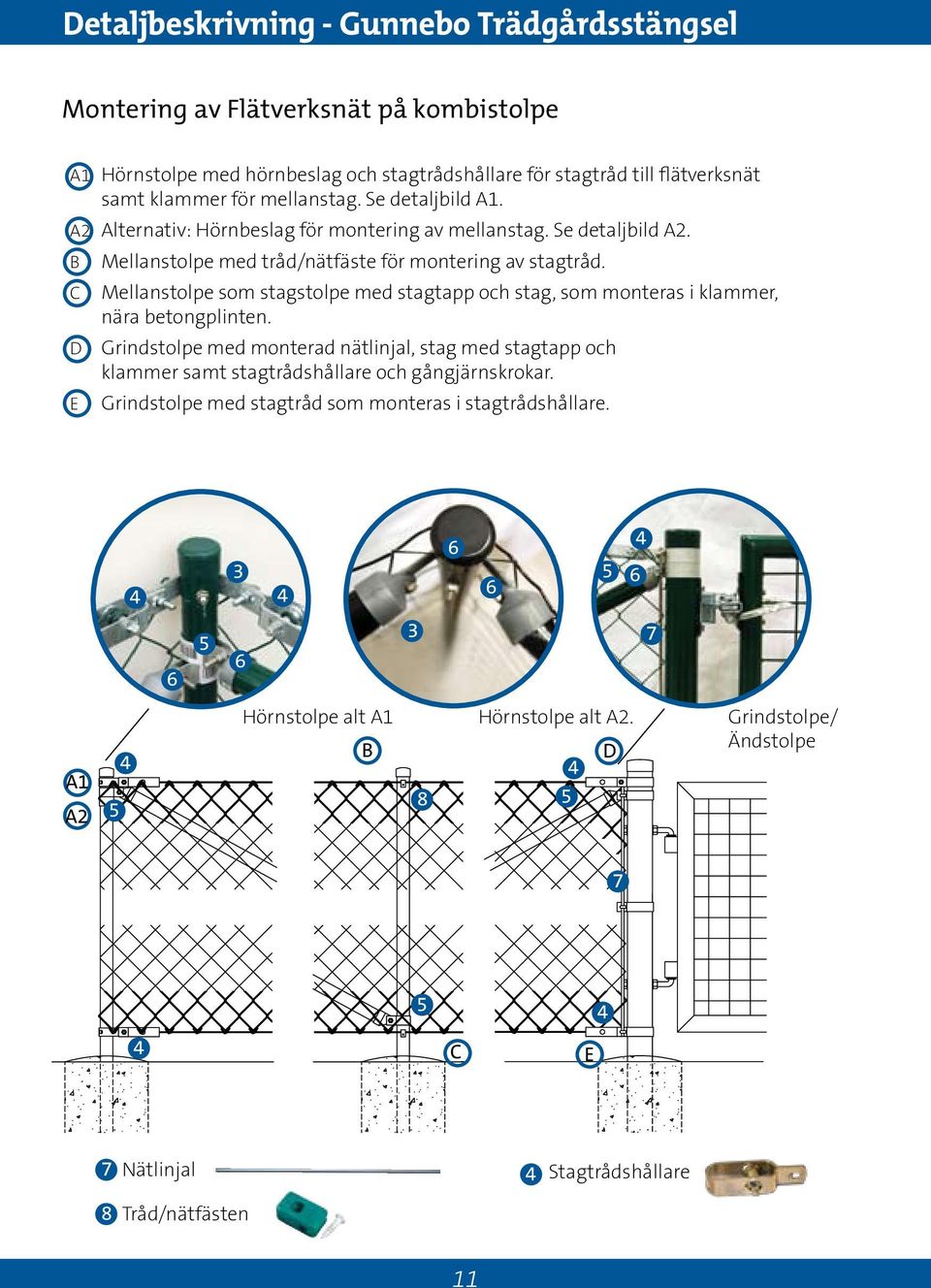

11 Detaljbeskrivning - Gunnebo Trädgårdsstängsel Montering av Flätverksnät på kombistolpe A1 Hörnstolpe med hörnbeslag och stagtrådshållare för stagtråd till flätverksnät samt klammer för mellanstag. Se detaljbild A1. A2 Alternativ: Hörnbeslag för montering av mellanstag. Se detaljbild A2. B C D E Mellanstolpe med tråd/nätfäste för montering av stagtråd. Mellanstolpe som stagstolpe med stagtapp och stag, som monteras i klammer, nära betongplinten. Grindstolpe med monterad nätlinjal, stag med stagtapp och klammer samt stagtrådshållare och gångjärnskrokar. Grindstolpe med stagtråd som monteras i stagtrådshållare A1 A2 4 Hörnstolpe alt A1 B 8 Hörnstolpe alt A2. D 4 Grindstolpe/ Ändstolpe 4 4 C E 8 Nätlinjal Tråd/nätfästen 4 Stagtrådshållare 11

12 FOR A SAFER WORLD Trädgårdsstängsel GUNNEBO 12

13 GUNNEBO VILLAstängsel Med Gunnebo Villastängsel får du ett högkvalitativt stängselsystem med absolut högsta styrka och livslängd. Både nät och vår exklusiva Giant-stolpe tål tuffa tag och passar utmärkt vid utsatta ställen där höga krav på säkerhet ställs. Högsta kvalitet Hög säkerhet Lång livslängd Underhållsfritt 10 13

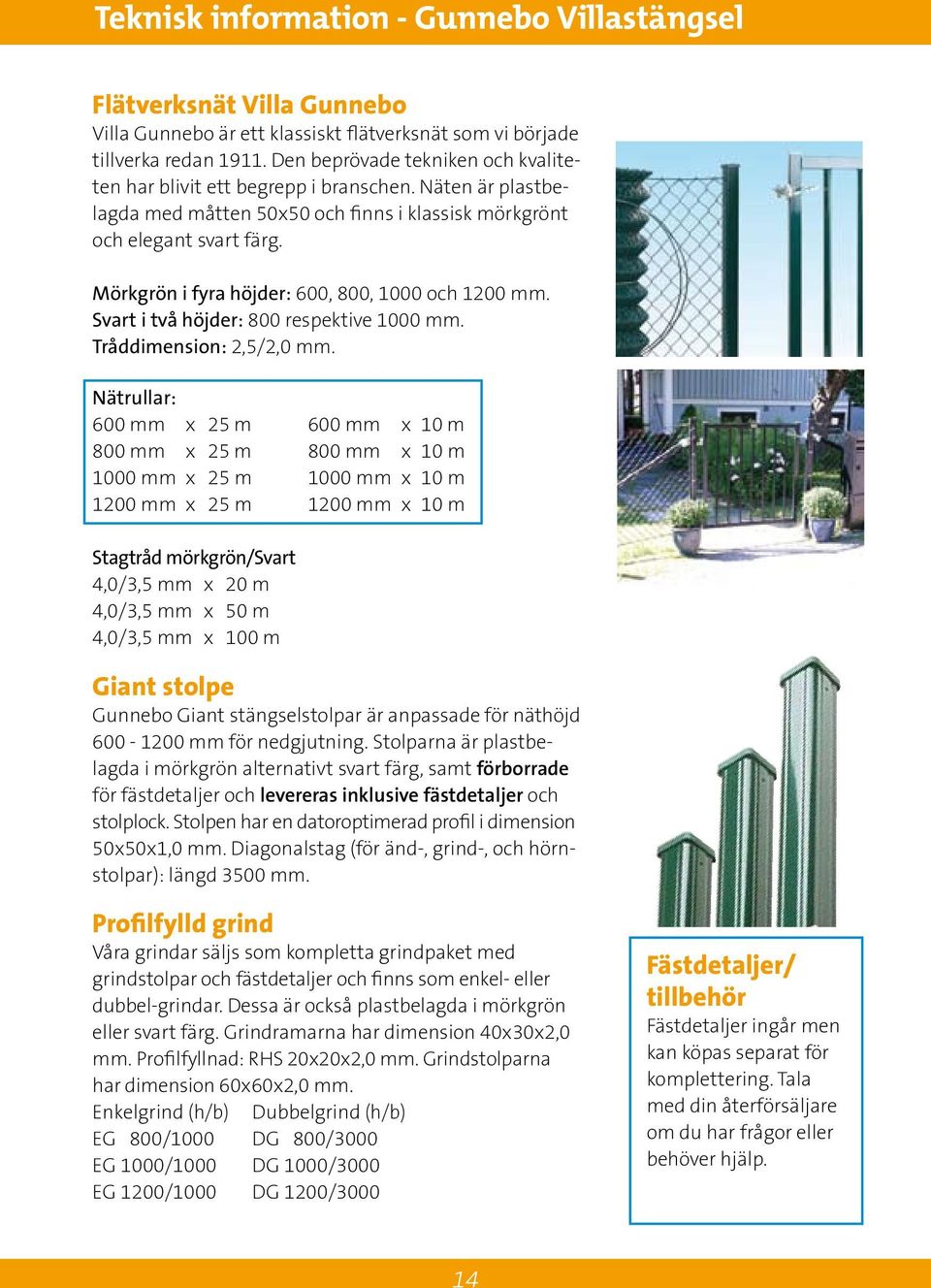

14 Teknisk information - Gunnebo Villastängsel Flätverksnät Villa Gunnebo Villa Gunnebo är ett klassiskt flätverksnät som vi började tillverka redan Den beprövade tekniken och kvaliteten har blivit ett begrepp i branschen. Näten är plastbelagda med måtten 0x0 och finns i klassisk mörkgrönt och elegant svart färg. Mörkgrön i fyra höjder: 00, 800, 1000 och 1200 mm. Svart i två höjder: 800 respektive 1000 mm. Tråddimension: 2,/2,0 mm. Nätrullar: 00 mm x 2 m 00 mm x 10 m 800 mm x 2 m 800 mm x 10 m 1000 mm x 2 m 1000 mm x 10 m 1200 mm x 2 m 1200 mm x 10 m Stagtråd mörkgrön/svart 4,0/3, mm x 20 m 4,0/3, mm x 0 m 4,0/3, mm x 100 m Giant stolpe Gunnebo Giant stängselstolpar är anpassade för näthöjd mm för nedgjutning. Stolparna är plastbelagda i mörkgrön alternativt svart färg, samt förborrade för fästdetaljer och levereras inklusive fästdetaljer och stolplock. Stolpen har en datoroptimerad profil i dimension 0x0x1,0 mm. Diagonalstag (för änd-, grind-, och hörnstolpar): längd 300 mm. Profilfylld grind Våra grindar säljs som kompletta grindpaket med grindstolpar och fästdetaljer och finns som enkel- eller dubbel-grindar. Dessa är också plastbelagda i mörkgrön eller svart färg. Grindramarna har dimension 40x30x2,0 mm. Profilfyllnad: RHS 20x20x2,0 mm. Grindstolparna har dimension 0x0x2,0 mm. Enkelgrind (h/b) Dubbelgrind (h/b) EG 800/1000 DG 800/3000 EG 1000/1000 DG 1000/3000 EG 1200/1000 DG 1200/3000 Fästdetaljer/ tillbehör Fästdetaljer ingår men kan köpas separat för komplettering. Tala med din återförsäljare om du har frågor eller behöver hjälp. 14

15 Vid montering av Villastängsel Checklista Giant, Mellanstolpe M-800* M-1000* ANTAL PRIS ANTAL PRIS M-1200* Giant, Hörnstolpe H-800* Giant, Ändstolpe Ä-800* Ä-1000* Ä-1200* Giant-stag, S-300 *) Benämning avser näthöjd 800 mm osv. + nedgjutnings-del 380 mm. Totallängd 1180 mm osv. H-1000* H-1200* Fästdetaljer ingår ANTAL PRIS Nät, Villa Gunnebo, h: 00 mm Nät, Villa Gunnebo, h: 800 mm Nät, Villa Gunnebo, h: 1000 mm Nät, Villa Gunnebo, h: 1200 mm Stagtråd **) Inklusive grindstolpar och monteringsdetaljer. Exkl. stag. Enkelgrind** 800/1000 Enkelgrind** 1000/1000 Enkelgrind** 1200/ Dubbelgrind** 800/3000 Dubbelgrind** 1000/3000 Dubbelgrind** 1200/3000 Nätlinjal 4 3 Stagtapp Spännskruv M8x1 mm Stagtrådsfäste (hörn) Stagvinkel Bergdubb 9 8 Fotplatta Vantskruv /1x1 mm Klammer/Blindnit/Plåtskruv 1

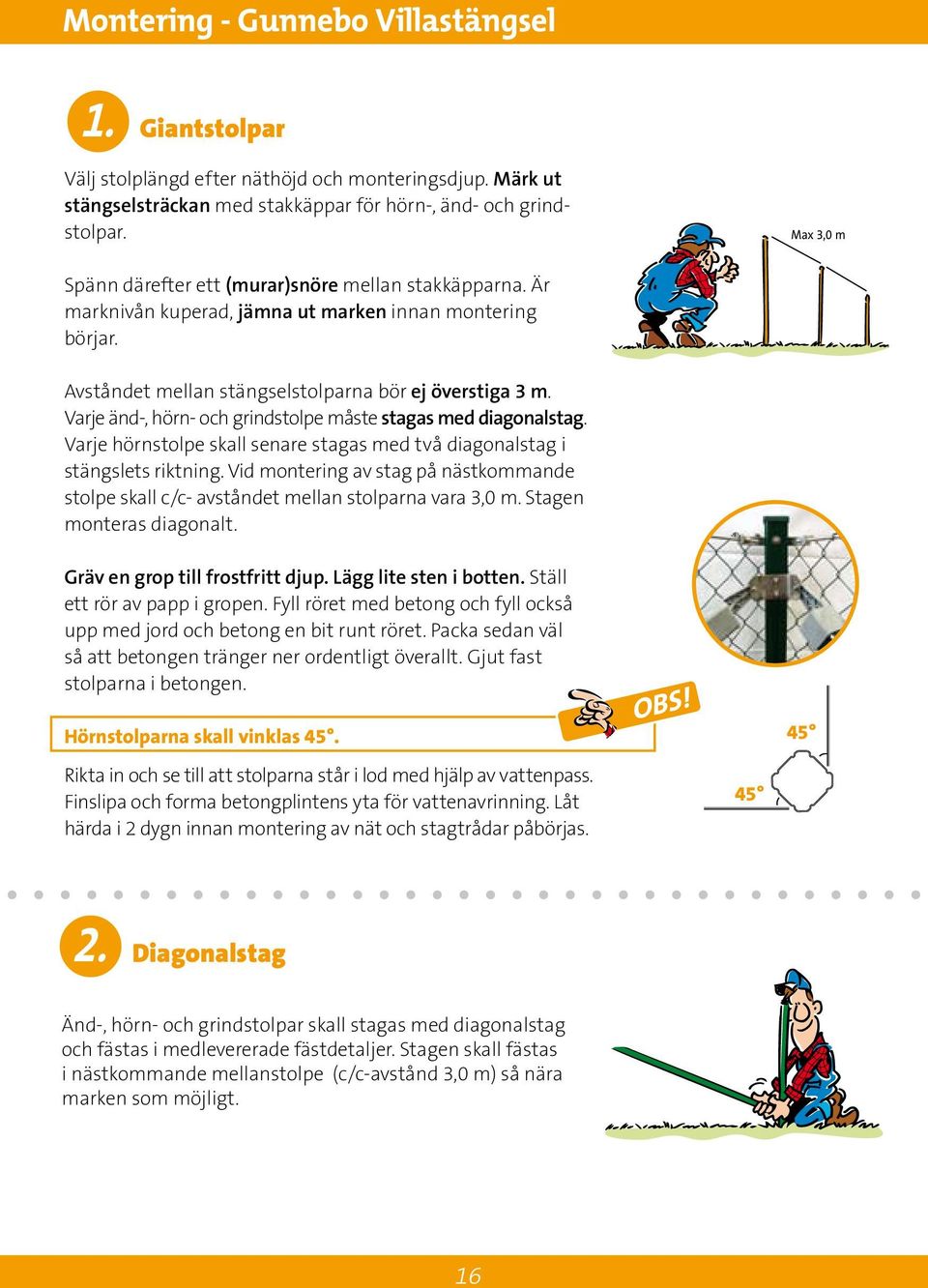

16 Montering - Gunnebo Villastängsel 1. Giantstolpar Välj stolplängd efter näthöjd och monteringsdjup. Märk ut stängselsträckan med stakkäppar för hörn-, änd- och grindstolpar. Max 3,0 m Spänn därefter ett (murar)snöre mellan stakkäpparna. Är marknivån kuperad, jämna ut marken innan montering börjar. Avståndet mellan stängselstolparna bör ej överstiga 3 m. Varje änd-, hörn- och grindstolpe måste stagas med diagonalstag. Varje hörnstolpe skall senare stagas med två diagonalstag i stängslets riktning. Vid montering av stag på nästkommande stolpe skall c/c- avståndet mellan stolparna vara 3,0 m. Stagen monteras diagonalt. Gräv en grop till frostfritt djup. Lägg lite sten i botten. Ställ ett rör av papp i gropen. Fyll röret med betong och fyll också upp med jord och betong en bit runt röret. Packa sedan väl så att betongen tränger ner ordentligt överallt. Gjut fast stolparna i betongen. Hörnstolparna skall vinklas 4. OBS! 4 Rikta in och se till att stolparna står i lod med hjälp av vattenpass. Finslipa och forma betongplintens yta för vattenavrinning. Låt härda i 2 dygn innan montering av nät och stagtrådar påbörjas Diagonalstag Änd-, hörn- och grindstolpar skall stagas med diagonalstag och fästas i medlevererade fästdetaljer. Stagen skall fästas i nästkommande mellanstolpe (c/c-avstånd 3,0 m) så nära marken som möjligt. 1

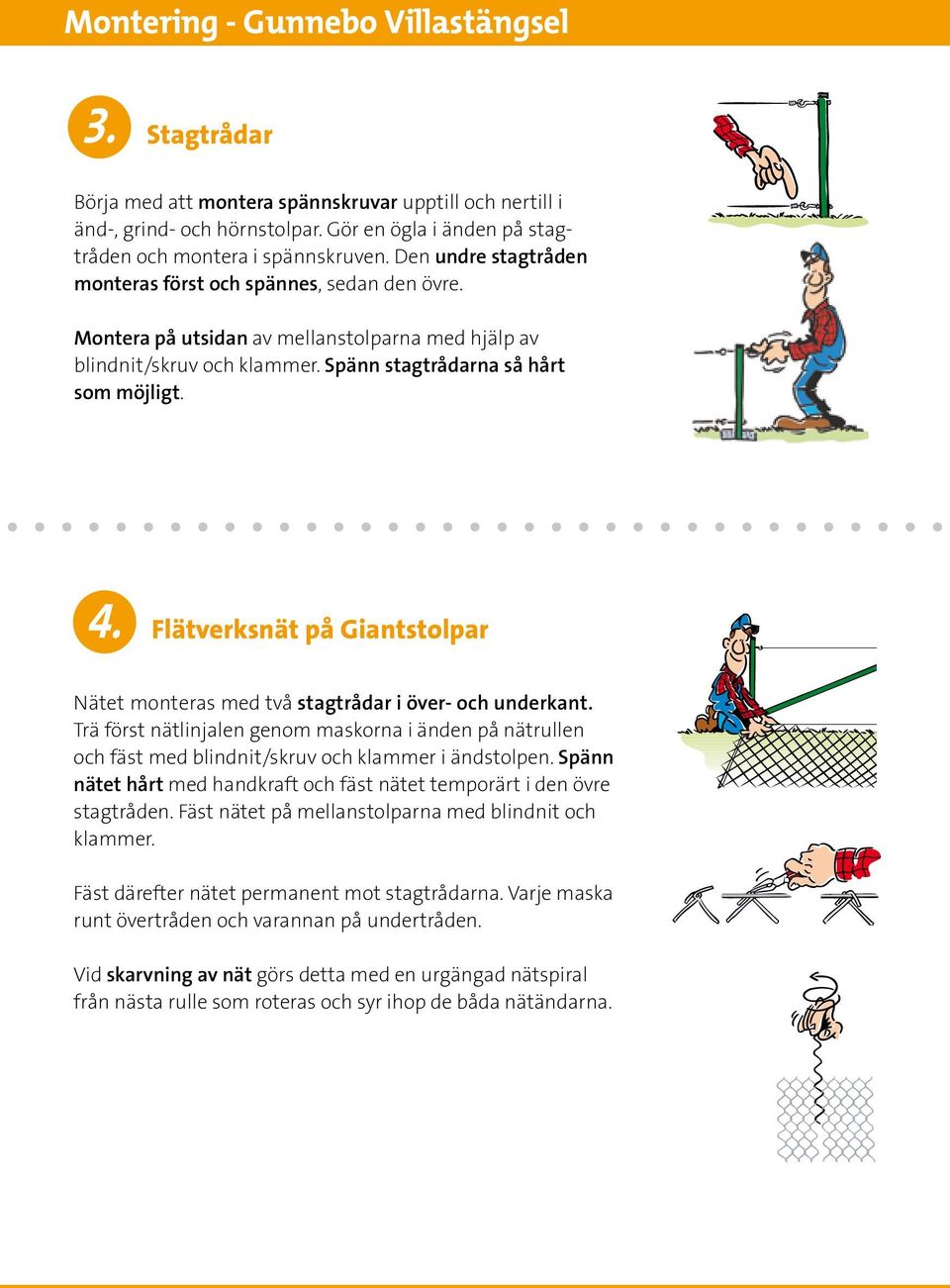

17 Montering - Gunnebo Villastängsel 3. Stagtrådar Börja med att montera spännskruvar upptill och nertill i änd-, grind- och hörnstolpar. Gör en ögla i änden på stagtråden och montera i spännskruven. Den undre stagtråden monteras först och spännes, sedan den övre. Montera på utsidan av mellanstolparna med hjälp av blindnit/skruv och klammer. Spänn stagtrådarna så hårt som möjligt. 4. Flätverksnät på Giantstolpar Nätet monteras med två stagtrådar i över- och underkant. Trä först nätlinjalen genom maskorna i änden på nätrullen och fäst med blindnit/skruv och klammer i ändstolpen. Spänn nätet hårt med handkraft och fäst nätet temporärt i den övre stagtråden. Fäst nätet på mellanstolparna med blindnit och klammer. Fäst därefter nätet permanent mot stagtrådarna. Varje maska runt övertråden och varannan på undertråden. Vid skarvning av nät görs detta med en urgängad nätspiral från nästa rulle som roteras och syr ihop de båda nätändarna.

18 Montering - Gunnebo Villastängsel. Grindar och grindstolpar Grindarna levereras som kompletta grind-paket och är profilfyllda. Börja med att gräva en grop till frostfritt djup och lägg lite sten i botten. Ställ ett rör av papp i gropen. Fyll röret med betong och fyll också upp med jord och betong en bit runt röret. Packa sedan väl så att betongen tränger ner ordentligt överallt. Gjut in grindstolparna. Justera sedan med ett vattenpass och fixera stolparna innan betongen härdat. Finslipa och forma betongplintens yta för vattenavrinning. Montera gångjärnskrokar. Grindstolparna kan stöttas provisoriskt med t ex läkt och tvingar. Häng på grinden och justera in. Grinden pallas under med träklossar och riktas vågrätt. Sedan riktas grind och stolpar lodrätt och fästes med tvingarna. Ingjutningsmått (innerkant grindstolpar) Enkelgrind = grindbredd mm Dubbelgrind = grindbredd mm OBS! Kontrollera marklutningen så att grinden går fritt vid öppning. Avståndet mellan grindram och mark bör vara ca 100 mm. Montera sedan trycken och efterjustera grinden vid behov. 18

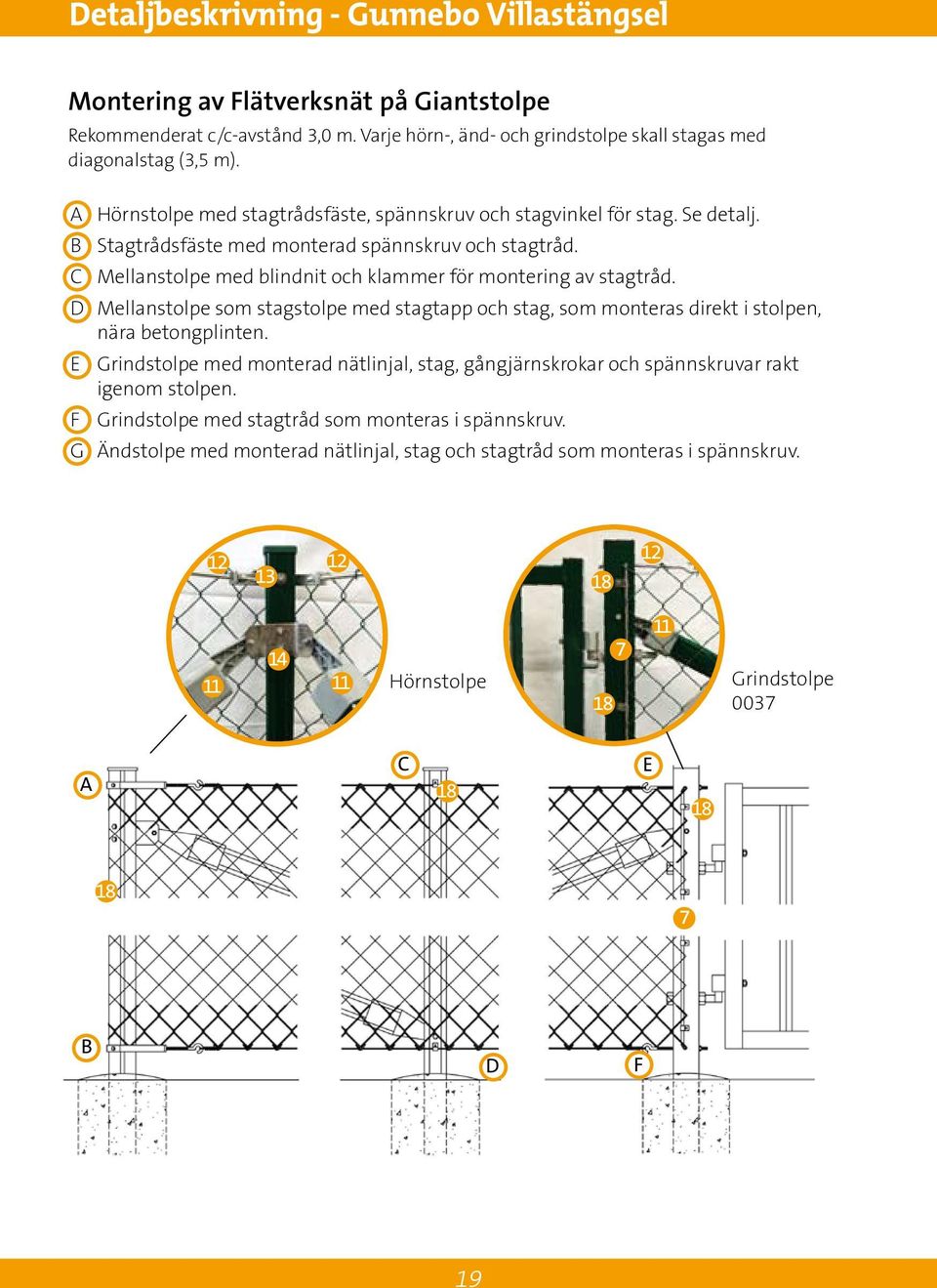

19 Detaljbeskrivning - Gunnebo Villastängsel Montering av Flätverksnät på Giantstolpe Rekommenderat c/c-avstånd 3,0 m. Varje hörn-, änd- och grindstolpe skall stagas med diagonalstag (3, m). A Hörnstolpe med stagtrådsfäste, spännskruv och stagvinkel för stag. Se detalj. B Stagtrådsfäste med monterad spännskruv och stagtråd. C Mellanstolpe med blindnit och klammer för montering av stagtråd. D Mellanstolpe som stagstolpe med stagtapp och stag, som monteras direkt i stolpen, nära betongplinten. E Grindstolpe med monterad nätlinjal, stag, gångjärnskrokar och spännskruvar rakt igenom stolpen. F Grindstolpe med stagtråd som monteras i spännskruv. G Ändstolpe med monterad nätlinjal, stag och stagtråd som monteras i spännskruv Hörnstolpe Grindstolpe 003 A C 18 E B D F 19

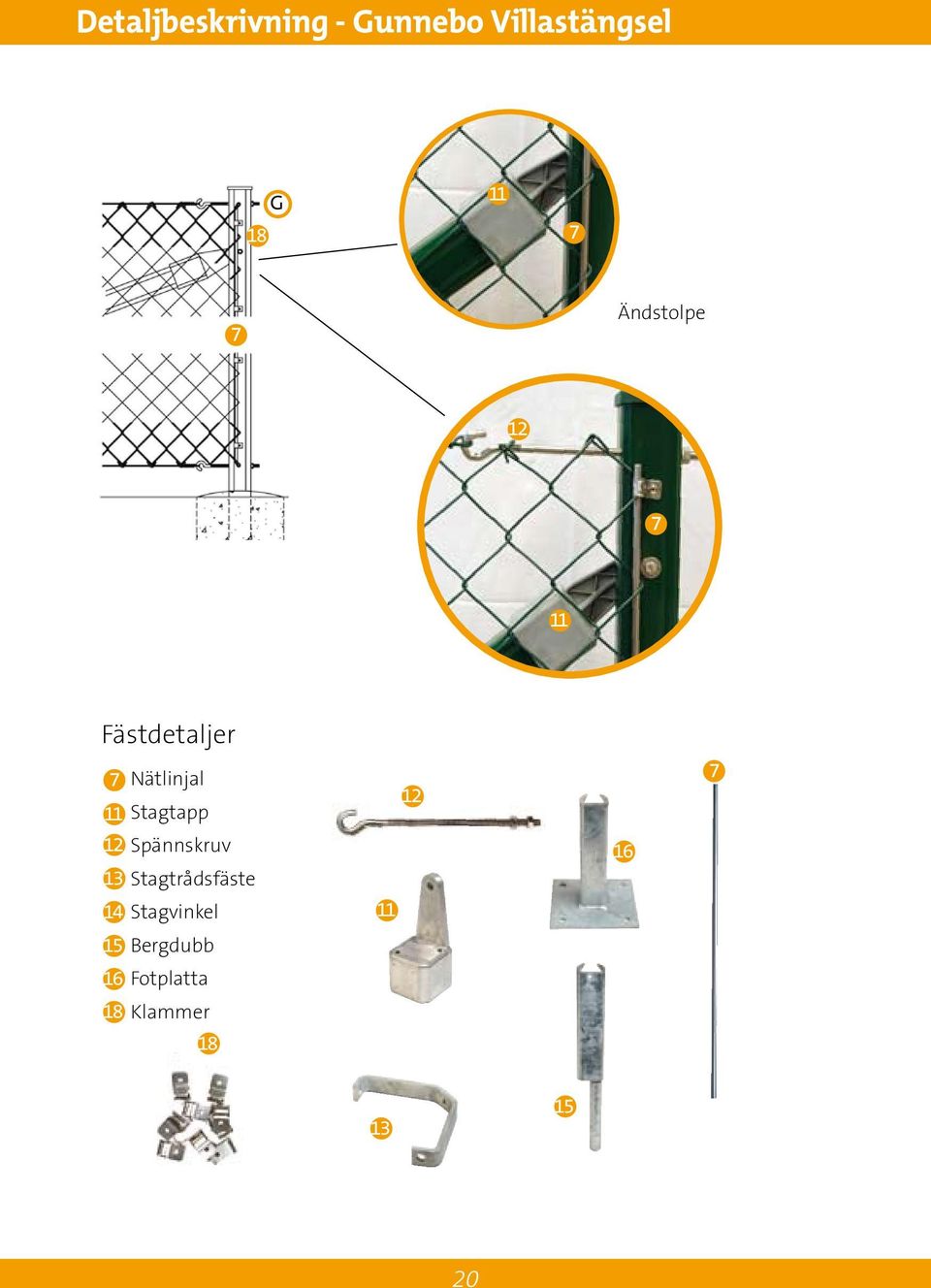

20 Detaljbeskrivning - Gunnebo Villastängsel 18 G 11 Ändstolpe Fästdetaljer Nätlinjal 11 Stagtapp 12 Spännskruv 13 Stagtrådsfäste 14 Stagvinkel Bergdubb 1 Fotplatta 18 Klammer

21 FOR A SAFER WORLD Villastängsel GUNNEBO 21

22 Gör en ritning över din tomt 22

23 Vårt övriga sortiment Djurstängsel Får-, ren-, hjort- och viltstängsel. Gunnebo djurstängsel är av ringlocksmodell, ett nät med säkerhetsknut och unik konstruktion som står emot mekanisk åverkan från djur. Näten är anpassade för vårt nordiska klimat med hög motståndskraft mot korrosion. Hundgårdsstängsel Flätverksnät för byggnation av hundgårdar. Näthöjd 1800 mm. Tråddimension 2,0 mm. Starkförzinkat. Euro Strong Svetsat och plastbelagt stängselnät med förstärkning i över- resp underkant av längsgående trådar för maximal styrka. Näthöjd 2 meter. Stagtråd behövs ej. Skogsplanteringsnät För användning vid nyplanteringar i skog och mark. Sexkantsnät Används som hönsnät, till voljärer, burar och skyddsnät. Gunnebo sexkantsnät tillverkas av ståltråd med brotthållfasthet 400 N/mm 2. Nätet förzinkas efter vävning enligt DIN Trådarna tvinnas enligt reverse twist -metoden som ger högsta styrka och förhindrar att maskorna glider isär. Svetsade nät Svetsade nät används som burnät och gnagskydd i trädgården, men även till armering vid putsning och som reveteringsnät. Näten finns i tre olika höjder: 00, 00 och 1000 mm och är förzinkade efter svetsning. 23
