1 Installationsmanual för Mitt smarta hem Android

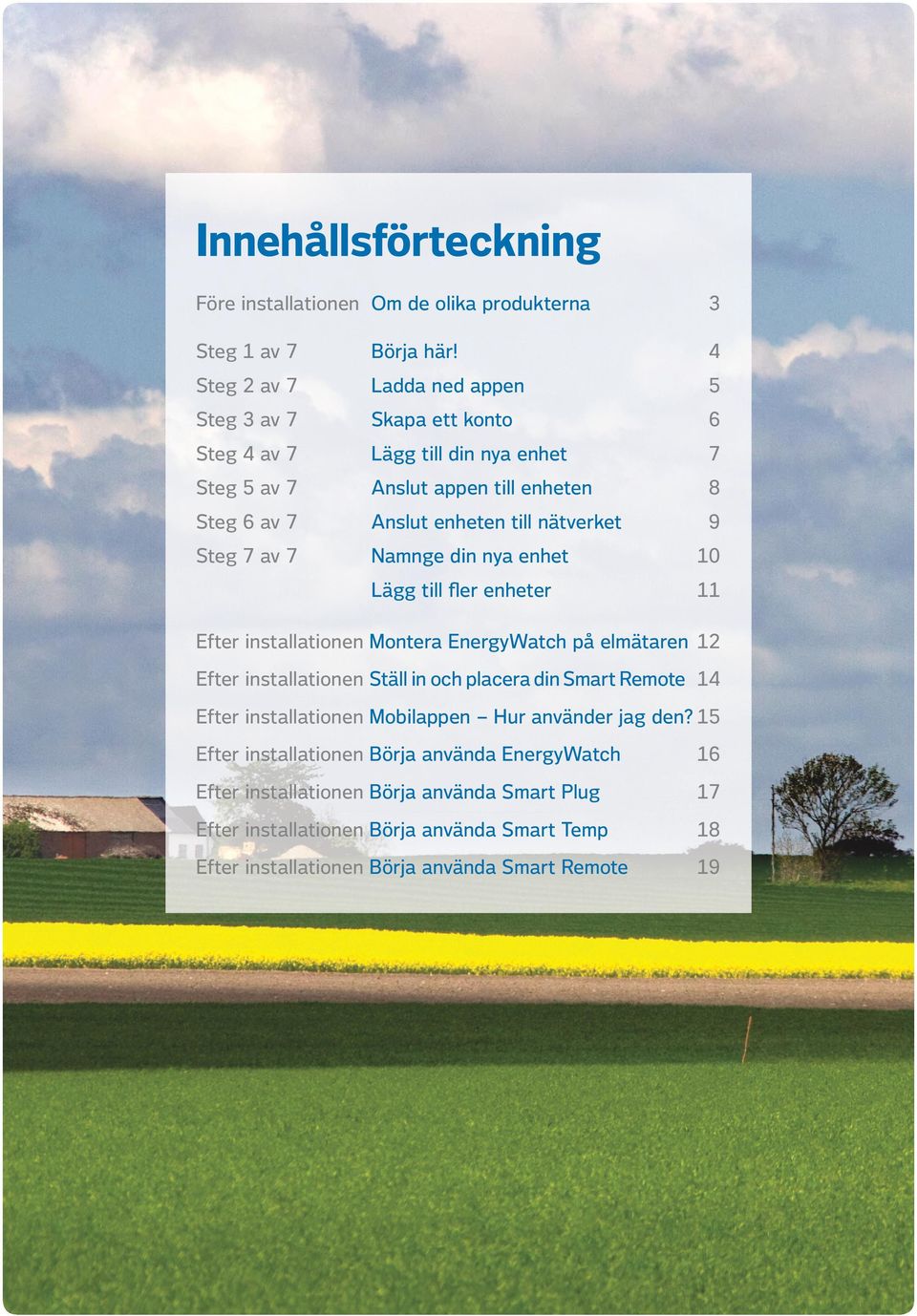

2 Innehållsförteckning Före installationen Om de olika produkterna 3 Steg 1 av 7 Börja här! 4 Steg 2 av 7 Ladda ned appen 5 Steg 3 av 7 Skapa ett konto 6 Steg 4 av 7 Lägg till din nya enhet 7 Steg 5 av 7 Anslut appen till enheten 8 Steg 6 av 7 Anslut enheten till nätverket 9 Steg 7 av 7 Namnge din nya enhet 10 Lägg till fler enheter 11 Efter installationen Montera EnergyWatch på elmätaren 12 Efter installationen Ställ in och placera din Smart Remote 14 Efter installationen Mobilappen Hur använder jag den? 15 Efter installationen Börja använda EnergyWatch 16 Efter installationen Börja använda Smart Plug 17 Efter installationen Börja använda Smart Temp 18 Efter installationen Börja använda Smart Remote 19

3 Före installationen Om appen och de olika produkterna Ta kontroll över hemmet via EnergyWatch-mobilapp EnergyWatch mobilapp gör det lätt att få överblick över hemmets smarta produkter och styra dem var du än befinner dig. Du får även hjälp att ta kontroll över din energiförbrukning och möjlighet att sänka den med upp till 20 %. Dessutom kan du koppla upp olika fastigheters smarta produkter på samma konto, exempelvis kan du styra sommarhusets värmepump och inomhustemperatur samtidigt som EnergyWatch automatiskt sätter på kvällsbelysningen hemma i lägenheten eller villan. Med EnergyWatch-appen styr du dina smarta produkter EnergyWatch mobilapp hjälper dig att styra och kontrollera de installerade EnergyWatch-produkterna i ditt hem. è Enhetslistan skapar överblick. è De anslutna kontrollenheterna visas som widgets i enhetslistan. è Klicka på widgeten för att nå enhetens finesser. Smart Remote Med Smart Remote kan du styra din luft-luftvärmepump var du än är. Den kan även: è Ersätta din vanliga fjärrkontroll. Du styr din luft-luftvärmepump direkt från mobilappen. è Schemaläggas med upp till tre olika styrscheman. è Mäta två olika temperaturer. è Läs av aktuell, medel samt högsta- och lägstatemperatur direkt i din mobilapp. è Din temperaturhistorik lagras och visas i mobilappen. è Få larm när angiven temperaturgräns har över- eller underskridits. Smart Plug Smart Plug är en väggkontakt som styrs via en mobilapp. Den kan: è Fjärrstyra apparater. è Möjlighet till tre olika styrscheman. è Mäta elförbrukning. è Fungera som nedräknings-/säkerhetstimer è Lura tjuven via en inbyggd slumpfunktion. EnergyWatch EnergyWatch är en datainsamlingsbox som du kopplar till din elmätare. Den läser av din elförbrukning och kan hjälpa dig spara energi. è Upptäck vad som drar mest el i hemmet. è Sänk din elkostnad med upp till 20 procent. è Följ din elförbrukning i realtid via datorn eller mobilen. Smart Temp Smart Temp är en temperatursensor som du kopplar till ditt Energywatch-konto och som kan läsa av två olika temperaturer. Tex din inneoch utetemperatur. è Läs av aktuell-, medel-, min- och maxtemperatur direkt i din mobilapp. è Din temperaturhistorik lagras och visas i mobilappen. è Du kan följa hur temperaturen påverkar din elförbrukning. è Få larm när angiven temperaturgräns har över- eller underskridits. 3 Mer information hittar du på vattenfall.se

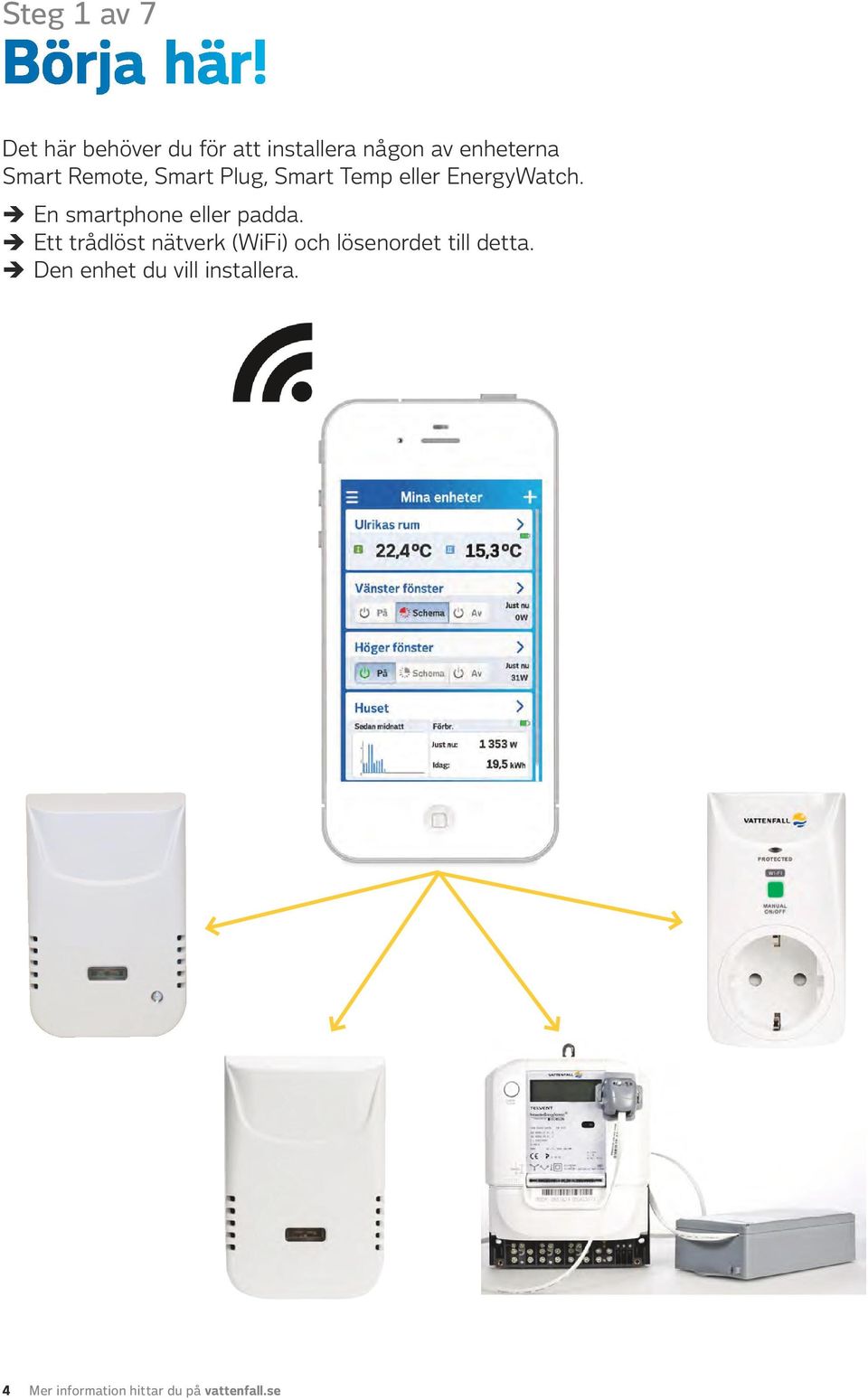

4 Steg 1 av 7 Börja här! Det här behöver du för att installera någon av enheterna Smart Remote, Smart Plug, Smart Temp eller EnergyWatch. è En smartphone eller padda. è Ett trådlöst nätverk (WiFi) och lösenordet till detta. è Den enhet du vill installera. 4 Mer information hittar du på vattenfall.se

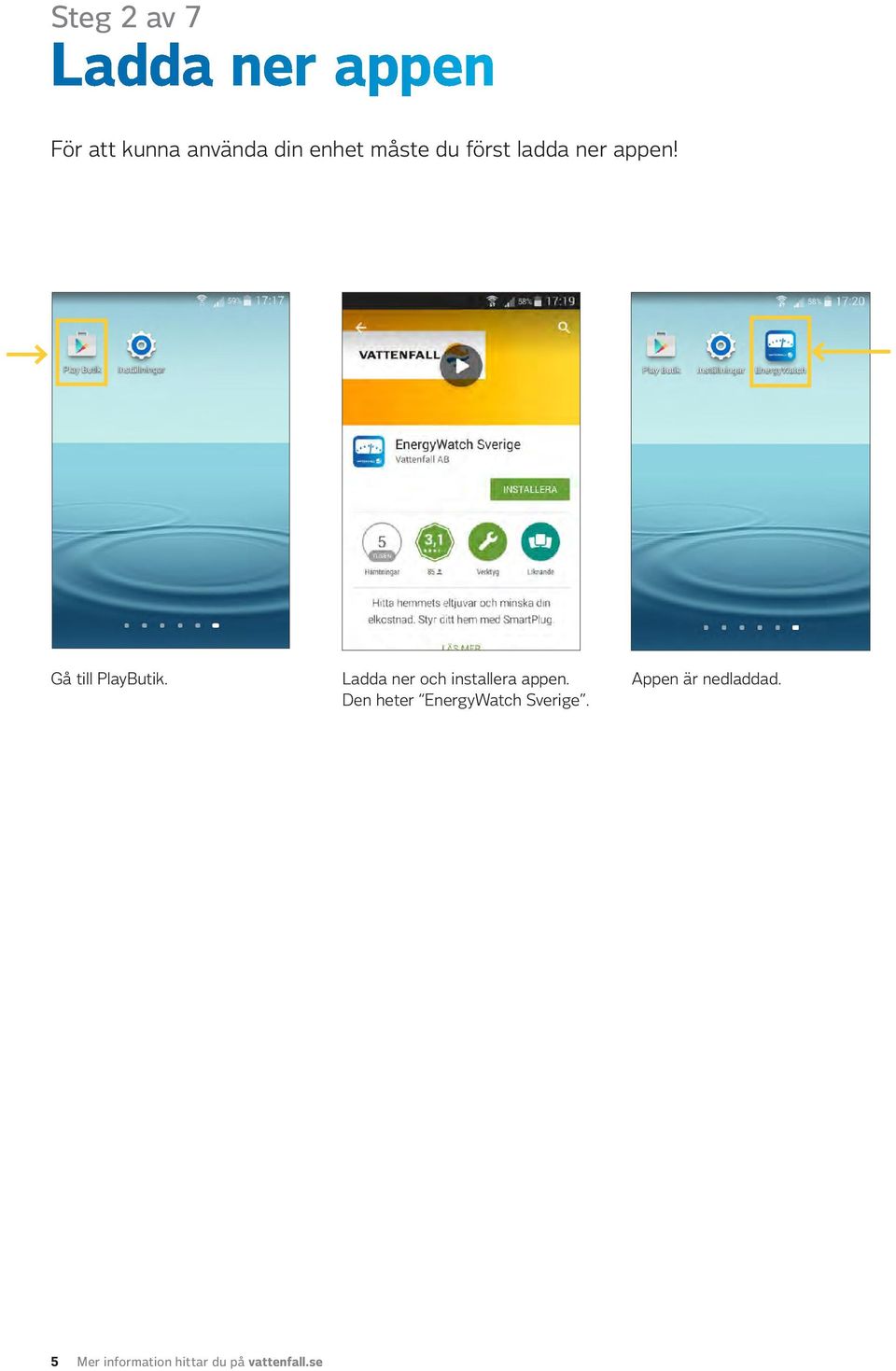

5 Steg 2 av 7 Ladda ner appen För att kunna använda din enhet måste du först ladda ner appen! Gå till PlayButik. Ladda ner och installera appen. Den heter EnergyWatch Sverige. Appen är nedladdad. 5 Mer information hittar du på vattenfall.se

6 Steg 3 av 7 Skapa ett konto Därefter skapar du ett konto. Du som redan har ett EnergyWatch-konto kan hoppa över detta steg. Starta appen och klicka på Skapa nytt konto. Skapa ditt konto. Följ instruktionerna. Kom ihåg att spara användarnamn och lösenord. Du behöver dem sedan när du loggar in på appen. 6 Mer information hittar du på vattenfall.se

7 Steg 4 av 7 Lägg till din nya enhet Nästa steg är att starta appen och lägga till din nya enhet. Starta appen. Logga in med dina uppgifter. Klicka på + uppe till höger. Välj den enhet du vill lägga till, EnergyWatch, Smart Plug, Smart Temp eller Smart Remote Lägg till ny EnergyWatch Lägg till ny Smart Plug Lägg till ny Smart Temp Lägg till ny Smart Remote Sätt i batterierna i din EnergyWatch-box. Följ sedan instruktionerna i mobilappen och tryck på Fortsätt. Sätt din Smart Plug i ett vägguttag. Följ sedan instruktionerna i mobilappen och tryck på Fortsätt. Sätt i batterierna i din Smart Temp. Följ sedan instruktionerna i mobilappen och tryck på Fortsätt. Sätt i batterierna i din Smart Remote. Följ sedan instruktionerna i mobilappen och tryck på Fortsätt 7 Mer information hittar du på vattenfall.se

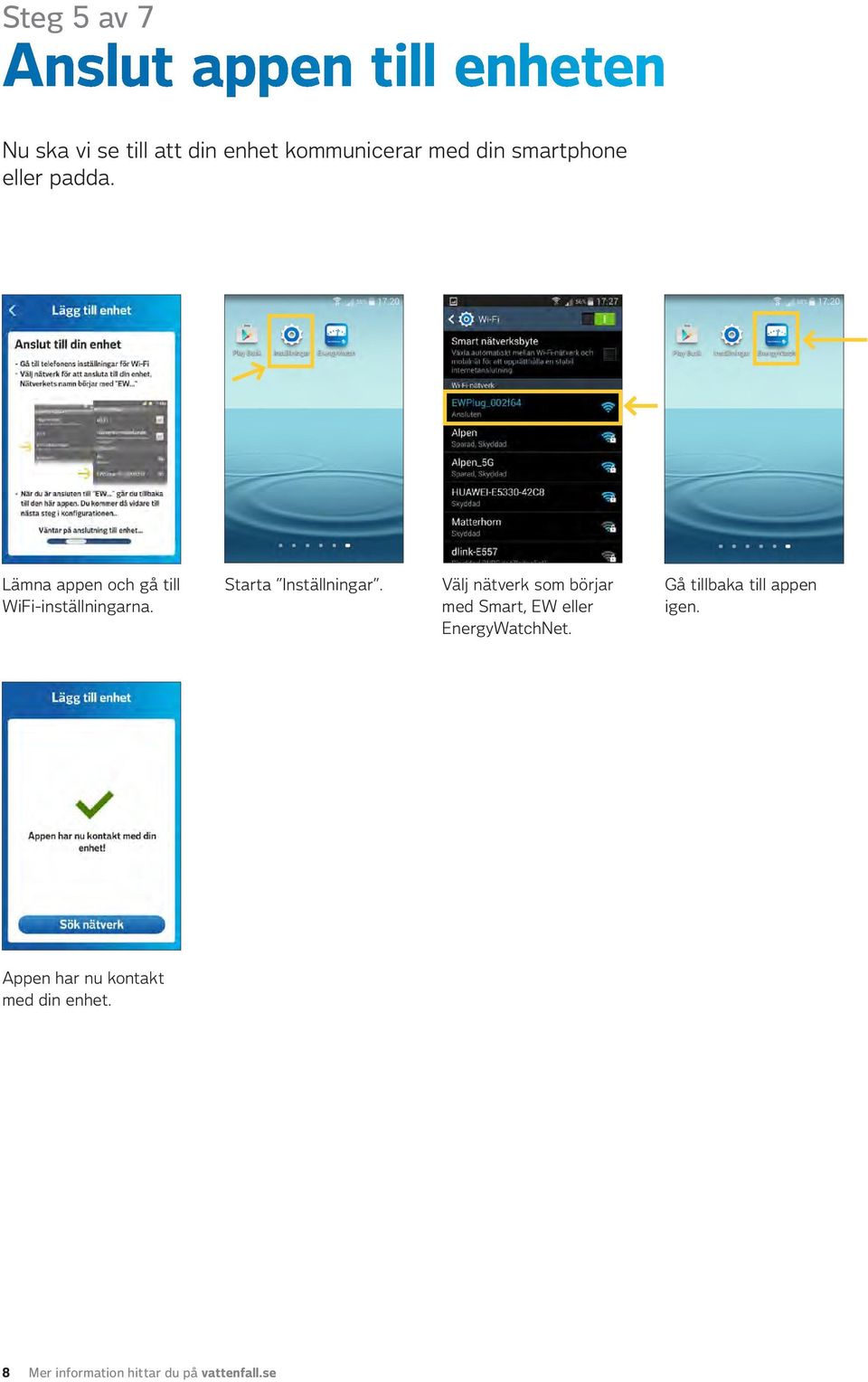

8 Steg 5 av 7 Anslut appen till enheten Nu ska vi se till att din enhet kommunicerar med din smartphone eller padda. Lämna appen och gå till WiFi-inställningarna. Starta Inställningar. Välj nätverk som börjar med Smart, EW eller EnergyWatchNet. Gå tillbaka till appen igen. Appen har nu kontakt med din enhet. 8 Mer information hittar du på vattenfall.se

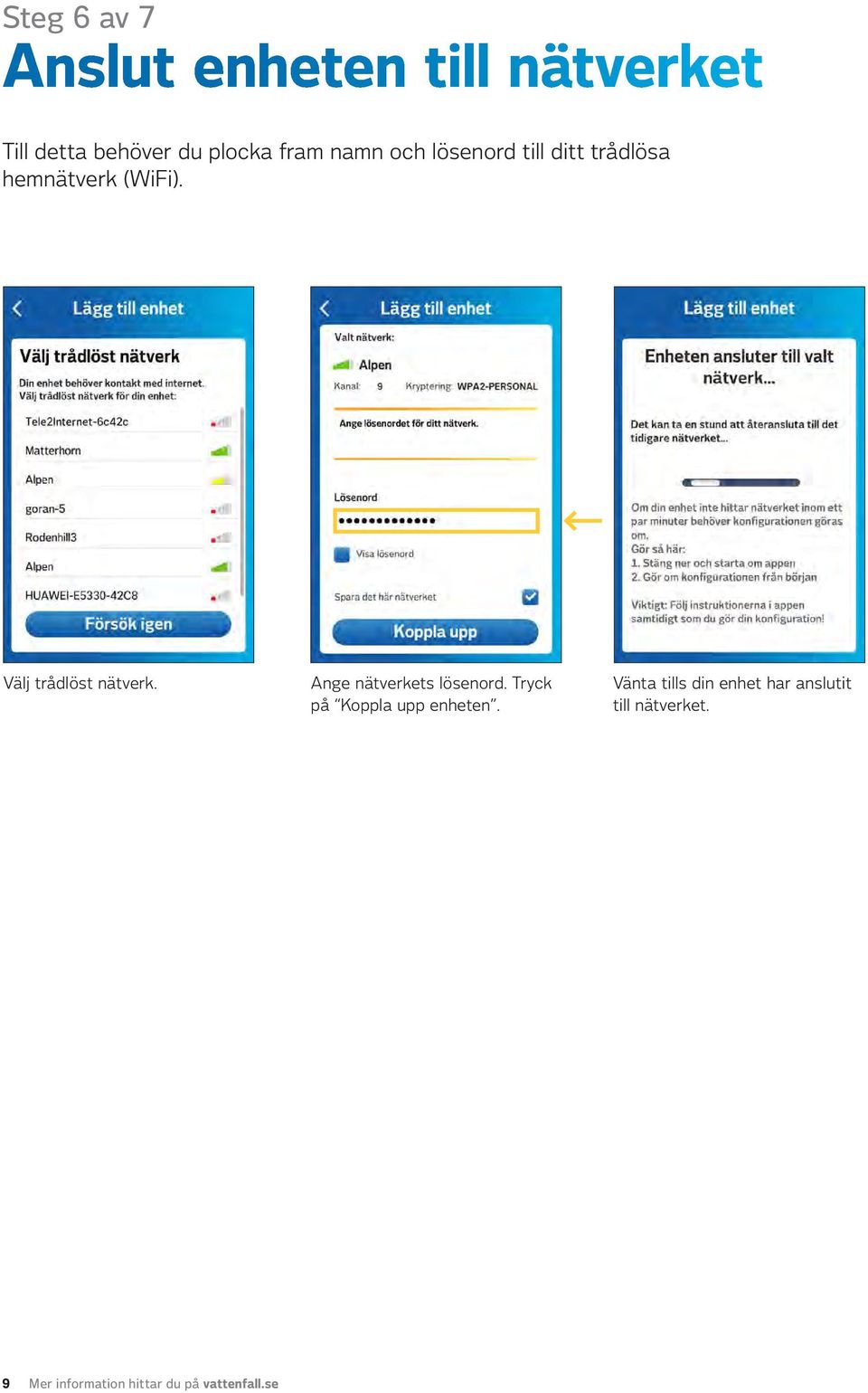

9 Steg 6 av 7 Anslut enheten till nätverket Till detta behöver du plocka fram namn och lösenord till ditt trådlösa hemnätverk (WiFi). Välj trådlöst nätverk. Ange nätverkets lösenord. Tryck på Koppla upp enheten. Vänta tills din enhet har anslutit till nätverket. 9 Mer information hittar du på vattenfall.se

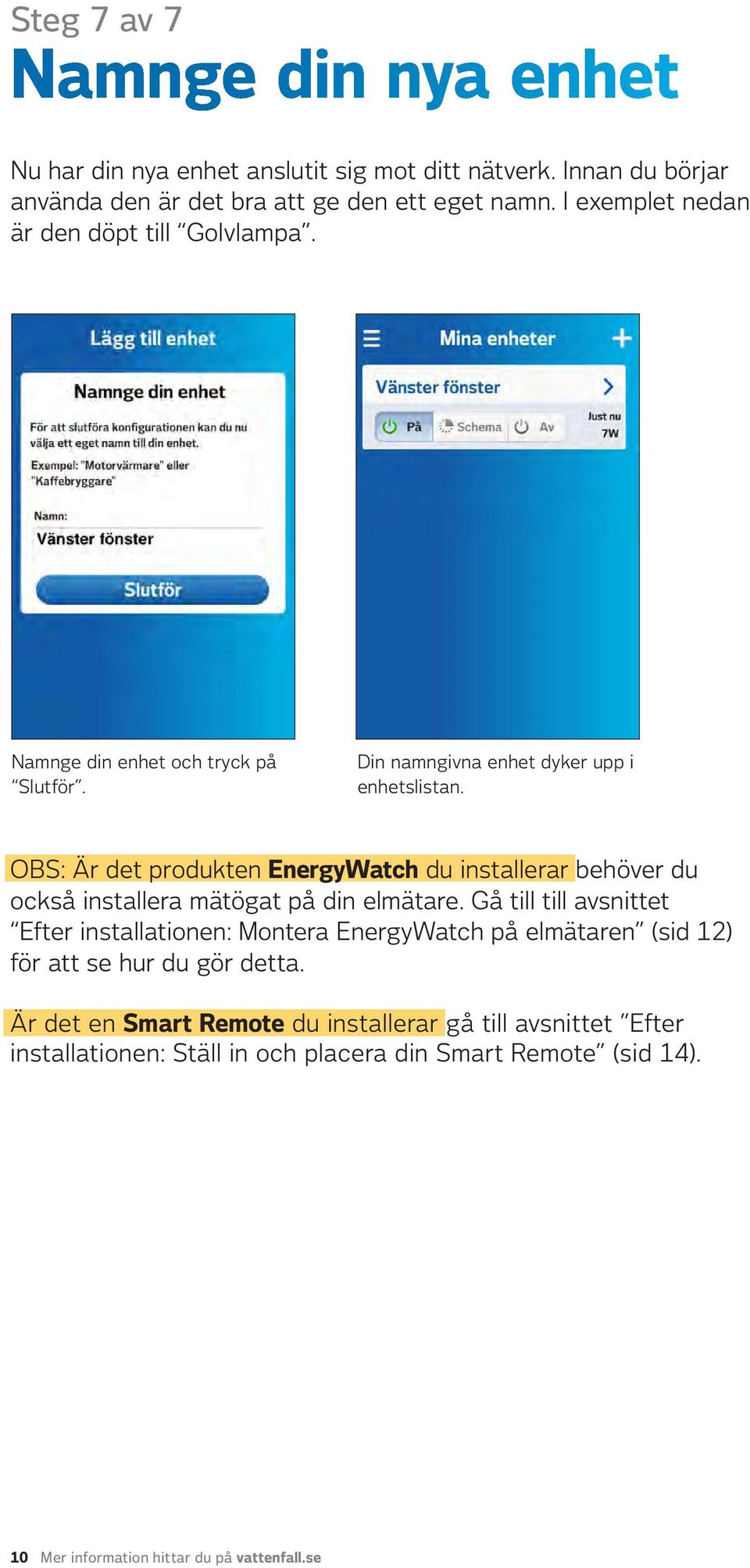

10 Steg 7 av 7 Namnge din nya enhet Nu har din nya enhet anslutit sig mot ditt nätverk. Innan du börjar använda den är det bra att ge den ett eget namn. I exemplet nedan är den döpt till Golvlampa. Namnge din enhet och tryck på Slutför. Din namngivna enhet dyker upp i enhetslistan. OBS: Är det produkten EnergyWatch du installerar behöver du också installera mätögat på din elmätare. Gå till till avsnittet Efter installationen: Montera EnergyWatch på elmätaren (sid 12) för att se hur du gör detta. Är det en Smart Remote du installerar gå till avsnittet Efter installationen: Ställ in och placera din Smart Remote (sid 14). 10 Mer information hittar du på vattenfall.se

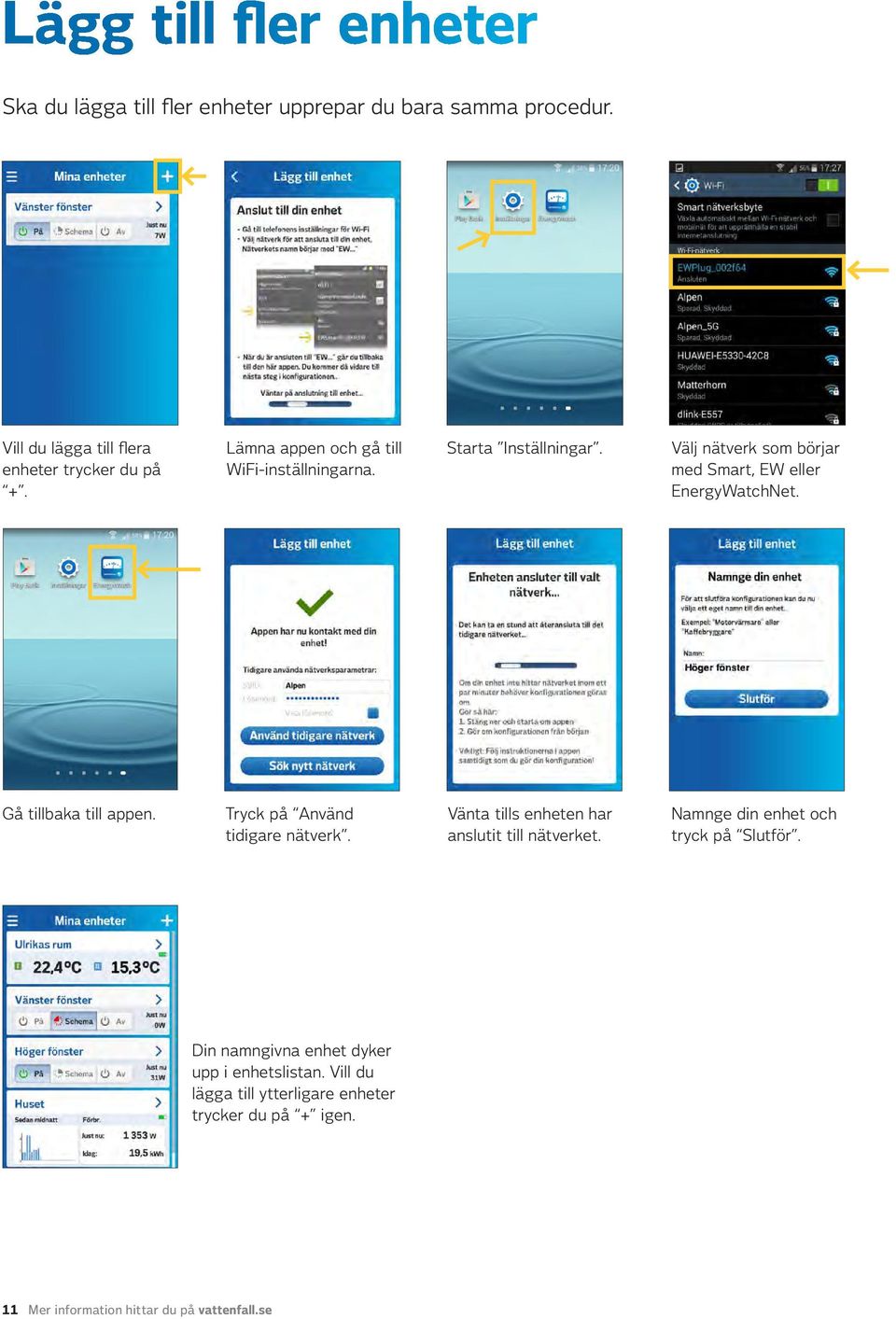

11 Lägg till fler enheter Ska du lägga till fler enheter upprepar du bara samma procedur. Vill du lägga till flera enheter trycker du på +. Lämna appen och gå till WiFi-inställningarna. Starta Inställningar. Välj nätverk som börjar med Smart, EW eller EnergyWatchNet. Gå tillbaka till appen. Tryck på Använd tidigare nätverk. Vänta tills enheten har anslutit till nätverket. Namnge din enhet och tryck på Slutför. Din namngivna enhet dyker upp i enhetslistan. Vill du lägga till ytter ligare enheter trycker du på + igen. 11 Mer information hittar du på vattenfall.se

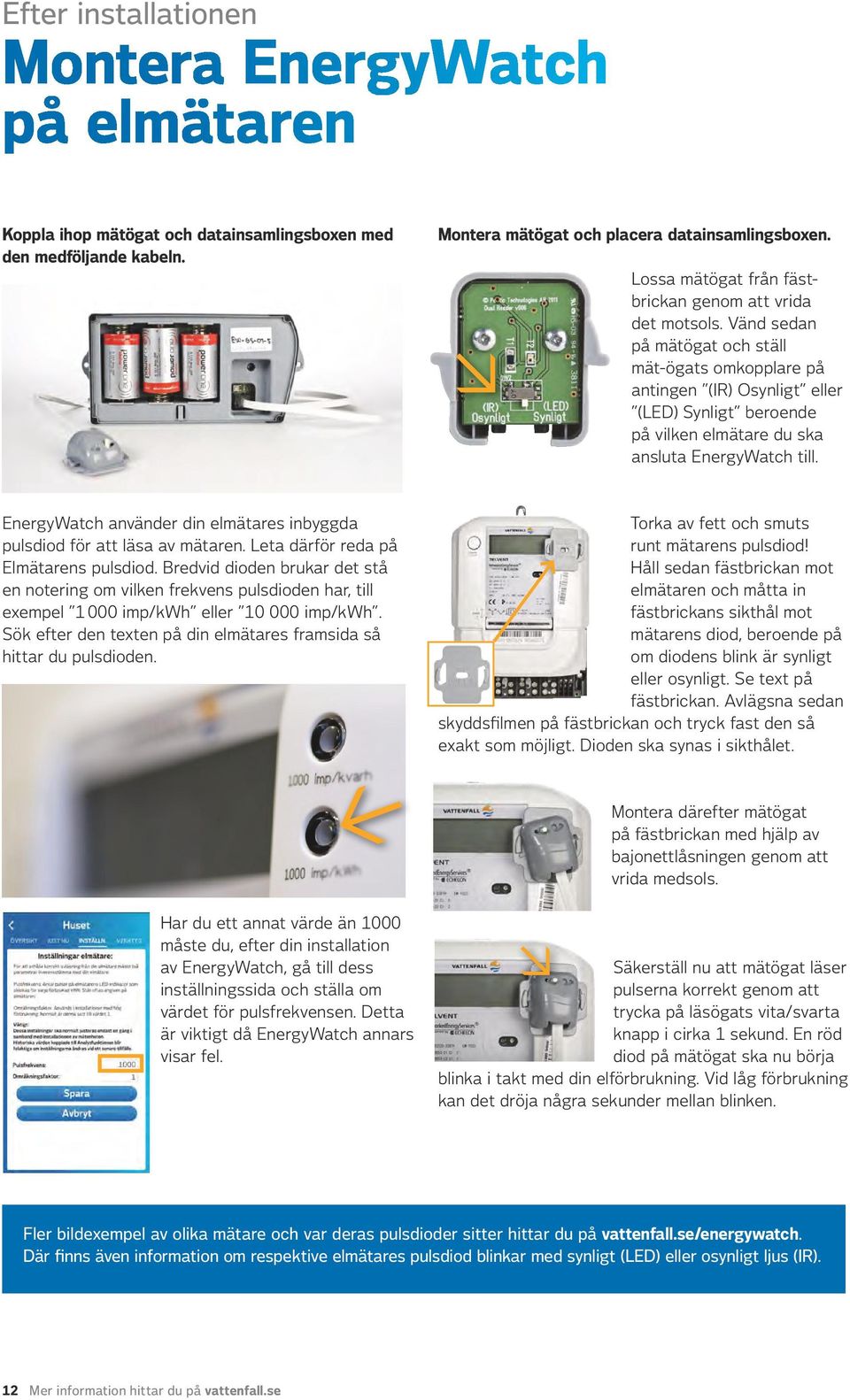

12 Efter installationen Montera EnergyWatch på elmätaren Koppla ihop mätögat och datainsamlingsboxen med den medföljande kabeln. Montera mätögat och placera datainsamlingsboxen. Lossa mätögat från fästbrickan genom att vrida det motsols. Vänd sedan på mätögat och ställ mät-ögats omkopplare på antingen (IR) Osynligt eller (LED) Synligt beroende på vilken elmätare du ska ansluta EnergyWatch till. EnergyWatch använder din elmätares inbyggda pulsdiod för att läsa av mätaren. Leta därför reda på Elmätarens pulsdiod. Bredvid dioden brukar det stå en notering om vilken frekvens pulsdioden har, till exempel imp/kwh eller imp/kwh. Sök efter den texten på din elmätares framsida så hittar du pulsdioden. Torka av fett och smuts runt mätarens pulsdiod! Håll sedan fästbrickan mot elmätaren och måtta in fästbrickans sikthål mot mätarens diod, beroende på om diodens blink är synligt eller osynligt. Se text på fästbrickan. Avlägsna sedan skyddsfilmen på fästbrickan och tryck fast den så exakt som möjligt. Dioden ska synas i sikthålet. Montera därefter mätögat på fästbrickan med hjälp av bajonettlåsningen genom att vrida medsols. Har du ett annat värde än 1000 måste du, efter din installation av EnergyWatch, gå till dess inställningssida och ställa om värdet för pulsfrekvensen. Detta är viktigt då EnergyWatch annars visar fel. Säkerställ nu att mätögat läser pulserna korrekt genom att trycka på läsögats vita/svarta knapp i cirka 1 sekund. En röd diod på mätögat ska nu börja blinka i takt med din elförbrukning. Vid låg förbrukning kan det dröja några sekunder mellan blinken. Fler bildexempel av olika mätare och var deras pulsdioder sitter hittar du på vattenfall.se/energywatch. Där finns även information om respektive elmätares pulsdiod blinkar med synligt (LED) eller osynligt ljus (IR). 12 Mer information hittar du på vattenfall.se

13 Placering av datainsamlingsboxen Nu verkar allt fungera som det ska och du kan skruva på locket på datainsamlingsboxen. Extern strömmatning med micro-usb På nyare versioner av EnergyWatch finns möjlighet att ansluta en micro-usb-laddare som extern strömmatning för att eliminera batteribyte. Du känner igen de nyare versionerna genom att de har en svart knapp på framsidan av mätögat istället för en vit. Micro-USBanslutningen hittar du då på ovansidan av mätögat. Gör en funktionskontroll Öppna locket på din datainsamlingsbox. Tryck på mätögats vita/svarta knapp i cirka 1 sekund. Lysdioderna i datainsamlingsboxen tänds. Notera hur dioderna blinkar och tolka utfallet med hjälp av beskrivningarna nedan. Om din elmätare sitter inomhus Om elmätaren finns inomhus, eller på annan fukt- och vindskyddad plats, kan du placera datainsamlingsboxen på valfritt sätt. Till exempel ståendes på en hylla eller fastskruvad på väggen. Tolka lysdioderna på din EnergyWatch I datainsamlingsboxen finns fyra lysdioder. Den första dioden sitter närmast kabeln. När allt fungerar som det ska lyser de på följande sätt: Den första blinkar en gång i sekunden. Den andra lyser med ett fast sken. Den tredje blinkar svagt var 2 5 sekund. För att spara ström är dioderna i normala fall släckta. För att se hur de lyser/blinkar måste du först trycka på den vita/svarta knappen. Om din elmätare sitter utomhus Datainsamlingsboxen tål svenskt utomhusklimat om den fästs vertikalt på en fasad eller liknande. Det finns två fästhål ett i toppen och ett i botten. Det är dock viktigt att du fäster boxen med sladden nedåt för att minimera risken att fukt tränger in i boxen. Vi rekommenderar att boxen placeras utanför elskåpet då både signalstyrka och batterilivslängd blir bättre. 13 Mer information hittar du på vattenfall.se

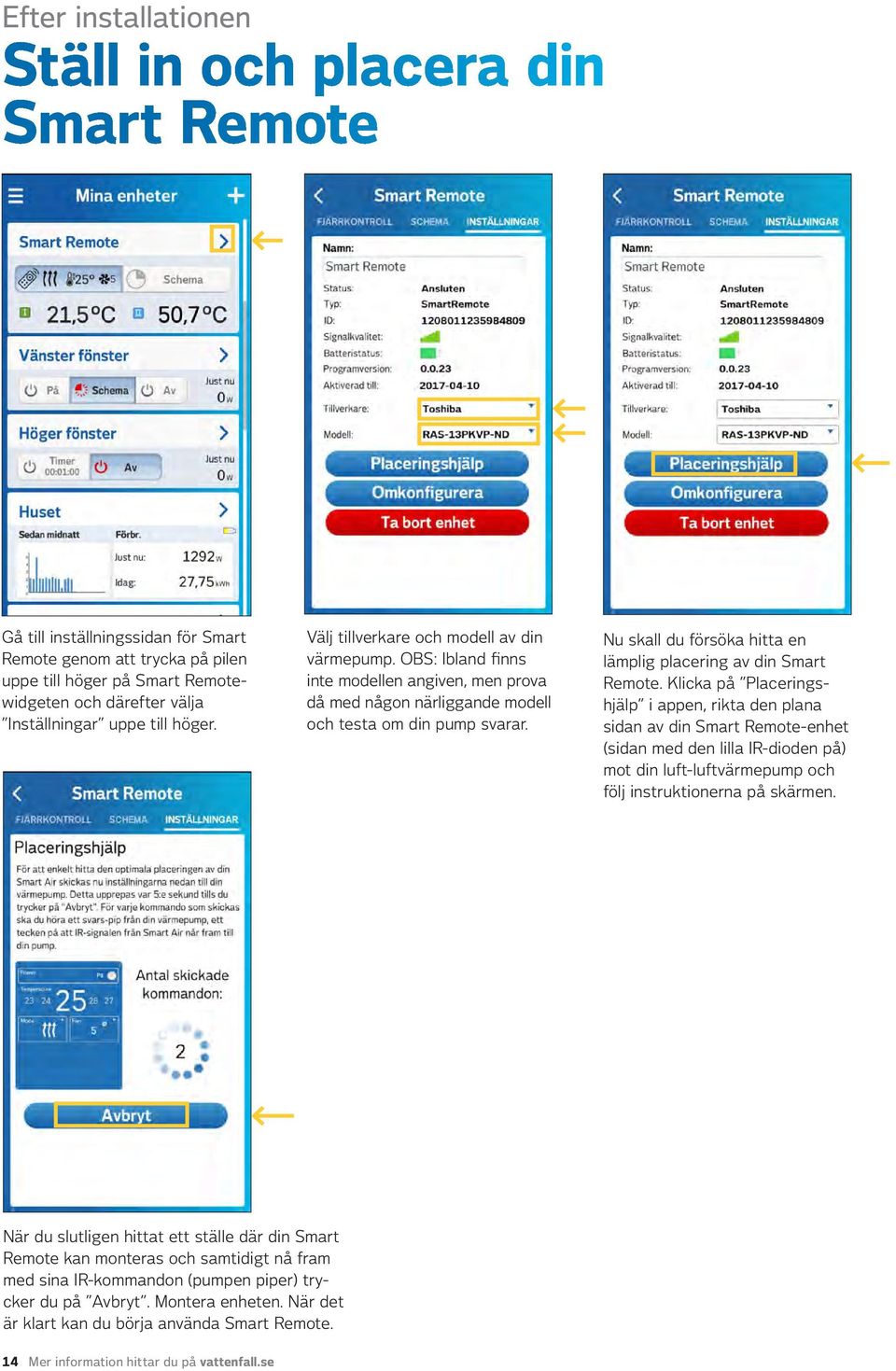

14 Efter installationen Ställ in och placera din Smart Remote Gå till inställningssidan för Smart Remote genom att trycka på pilen uppe till höger på Smart Remotewidgeten och därefter välja Inställningar uppe till höger. Välj tillverkare och modell av din värmepump. OBS: Ibland finns inte modellen angiven, men prova då med någon närliggande modell och testa om din pump svarar. Nu skall du försöka hitta en lämplig placering av din Smart Remote. Klicka på Placeringshjälp i appen, rikta den plana sidan av din Smart Remote-enhet (sidan med den lilla IR-dioden på) mot din luft-luftvärmepump och följ instruktionerna på skärmen. När du slutligen hittat ett ställe där din Smart Remote kan monteras och samtidigt nå fram med sina IR-kommandon (pumpen piper) trycker du på Avbryt. Montera enheten. När det är klart kan du börja använda Smart Remote. 14 Mer information hittar du på vattenfall.se

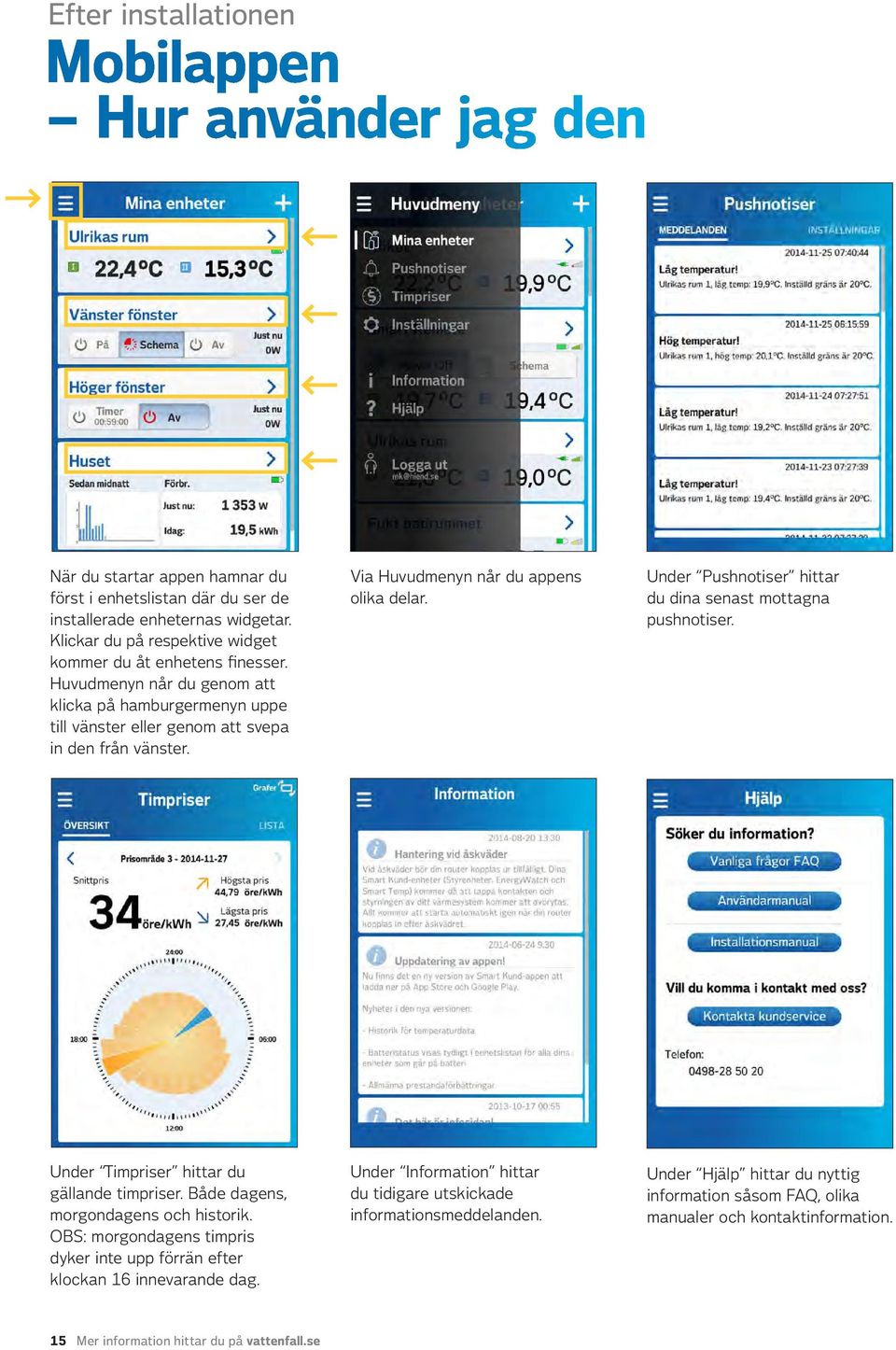

15 Efter installationen Mobilappen Hur använder jag den När du startar appen hamnar du först i enhetslistan där du ser de installerade enheternas widgetar. Klickar du på respektive widget kommer du åt enhetens finesser. Huvudmenyn når du genom att klicka på hamburgermenyn uppe till vänster eller genom att svepa in den från vänster. Via Huvudmenyn når du appens olika delar. Under Pushnotiser hittar du dina senast mottagna pushnotiser. Under Timpriser hittar du gällande timpriser. Både dagens, morgon dagens och historik. OBS: morgondagens timpris dyker inte upp förrän efter klockan 16 innevarande dag. Under Information hittar du tidigare utskickade informationsmeddelanden. Under Hjälp hittar du nyttig information såsom FAQ, olika manualer och kontaktinformation. 15 Mer information hittar du på vattenfall.se

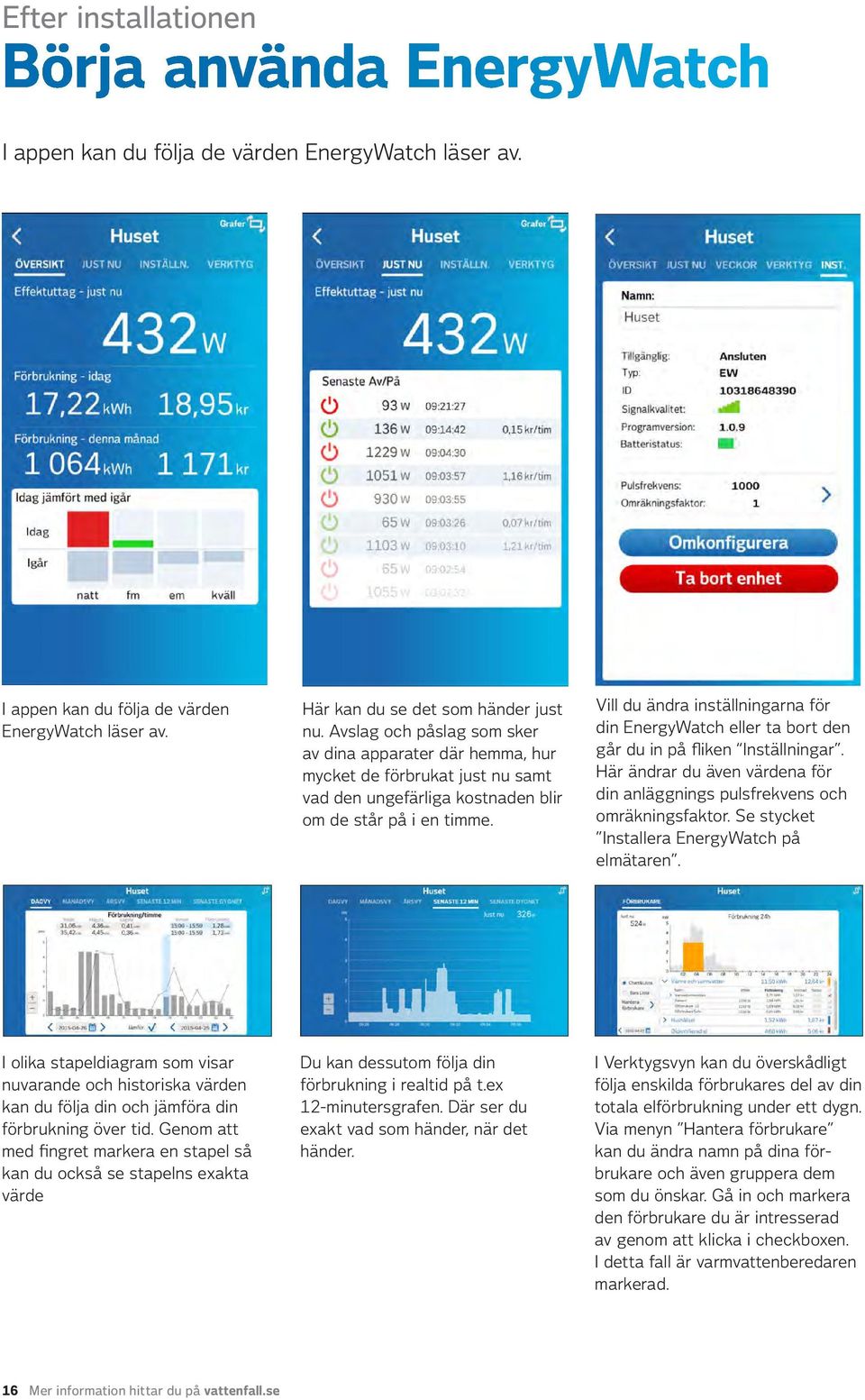

16 Efter installationen Börja använda EnergyWatch I appen kan du följa de värden EnergyWatch läser av. I appen kan du följa de värden EnergyWatch läser av. Här kan du se det som händer just nu. Avslag och påslag som sker av dina apparater där hemma, hur mycket de förbrukat just nu samt vad den ungefärliga kostnaden blir om de står på i en timme. Vill du ändra inställningarna för din EnergyWatch eller ta bort den går du in på fliken Inställningar. Här ändrar du även värdena för din anläggnings pulsfrekvens och omräkningsfaktor. Se stycket Installera EnergyWatch på elmätaren. I olika stapeldiagram som visar nuvarande och historiska värden kan du följa din och jämföra din förbrukning över tid. Genom att med fingret markera en stapel så kan du också se stapelns exakta värde Du kan dessutom följa din förbrukning i realtid på t.ex 12-minutersgrafen. Där ser du exakt vad som händer, när det händer. I Verktygsvyn kan du överskådligt följa enskilda förbrukares del av din totala elförbrukning under ett dygn. Via menyn Hantera förbrukare kan du ändra namn på dina förbrukare och även gruppera dem som du önskar. Gå in och markera den förbrukare du är intresserad av genom att klicka i checkboxen. I detta fall är varmvattenberedaren markerad. 16 Mer information hittar du på vattenfall.se

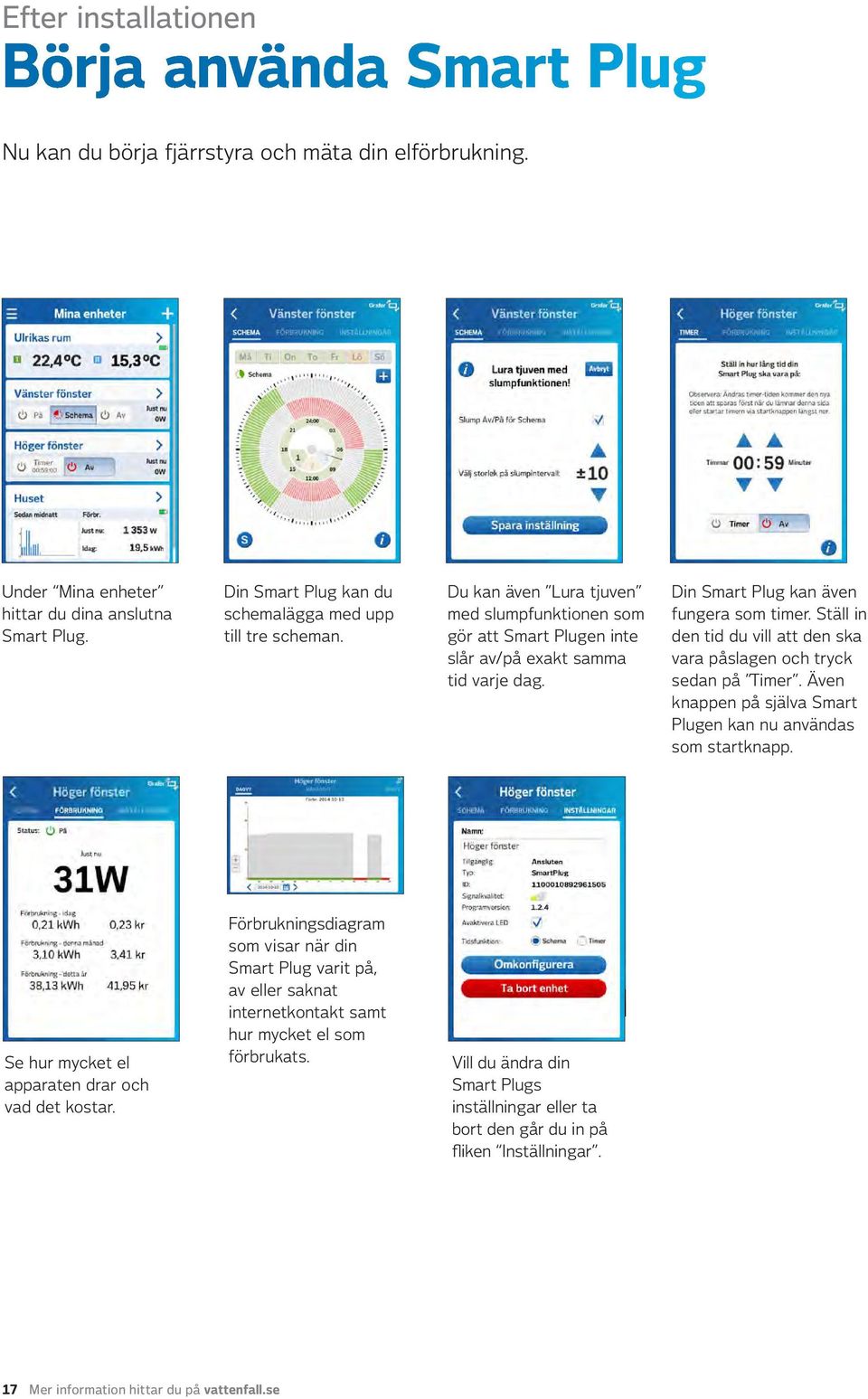

17 Efter installationen Börja använda Smart Plug Nu kan du börja fjärrstyra och mäta din elförbrukning. Under Mina enheter hittar du dina anslutna Smart Plug. Din Smart Plug kan du schemalägga med upp till tre scheman. Du kan även Lura tjuven med slumpfunktionen som gör att Smart Plugen inte slår av/på exakt samma tid varje dag. Din Smart Plug kan även fungera som timer. Ställ in den tid du vill att den ska vara påslagen och tryck sedan på Timer. Även knappen på själva Smart Plugen kan nu användas som startknapp. Se hur mycket el apparaten drar och vad det kostar. Förbrukningsdiagram som visar när din Smart Plug varit på, av eller saknat internetkontakt samt hur mycket el som förbrukats. Vill du ändra din Smart Plugs inställningar eller ta bort den går du in på fliken Inställningar. 17 Mer information hittar du på vattenfall.se

18 Efter installationen Börja använda Smart Temp Nu kan du följa temperaturen både ute och inne. I realtid så väl som historiskt. Smart Temp-enheten mäter en temperatur och den externa sladdanslutna sensorn en annan. Den externa sensorn är främst avsedd för att hängas ut genom ett fönster och mäta utetemperaturen, men kan givetvis användas för annan mätning. Till exempel temperaturen i ett akvarium. Smart Temp har även möjlighet att skicka automatiska pushnotiser. Den kan då varna dig om förinställda temperaturnivåer över- eller underskrids eller om batterierna är på väg att ta slut. Temperaturerna presenteras även grafiskt för olika tidsperioder. Smart Temp visas i din Enhetslista. Här ser du den överst. Innetemperatur och utetemperatur visas. Smart Temp kan mäta två temperaturer och presentera dem i olika grafer. Högsta, lägsta och medeltemperatur visas för olika tidsperioder. Din Smart Temp kan med fördel strömmatas via en micro-usbladdare. Du behöver då inte vara orolig för att batterierna skall ta slut. Kontakten hittar du på undersidan av din Smart Temp. Vill du ändra din Smart Temp eller ta bort den går du in i Inställningar. Vill du ställa in en gränsnivå för din temperatur och få en automatisk varning om den gränsen över- eller underskrids, går du in och gör det via Huvudmenyn, Pushnotiser och Inställningar. 18 Mer information hittar du på vattenfall.se

19 Efter installationen Börja använda Smart Remote Med din Smart Remote styr du din luft-luftvärmepump var som helst ifrån. Appen gör styrningen tydligare och enklare än med en vanlig fjärrkontroll och bekvämare än någonsin. Temperaturerna presenteras även grafiskt för olika tidsperioder. Smart Remote visas i din Enhetslista. Här ser du den överst. Innetemperatur och temperaturen vid värmepumpens utblås visas. I fjärrkontrollsläget hanterar du överskådligt din pumps vanligaste inställningar. Schemalägg önskad uppvärmning eller kylning med hjälp av tre olika styrscheman för olika dagar i veckan. Vill du ändra din Smart Remote, använda Placeringshjälpen, eller ta bort den går du in i Inställningar. Vill du ställa in en gränsnivå för din temperatur och få en automatisk varning om den gränsen över- eller underskrids, går du in och gör det via Huvudmenyn, Pushnotiser och Inställningar. Din Smart Remote kan med fördel strömmatas via en micro-usbladdare. Du behöver då inte vara orolig för att batterierna skall ta slut. Dessutom sänder Smart Remote betydligt snabbare när den strömförsörjs externt (sänder efter 5 sek istället för sek med enbart batterier). Kontakten hittar du på undersidan av din Smart Remote. 19 Mer information hittar du på vattenfall.se

20 Vattenfall AB Försäljning Stockholm Kundservice , juni
