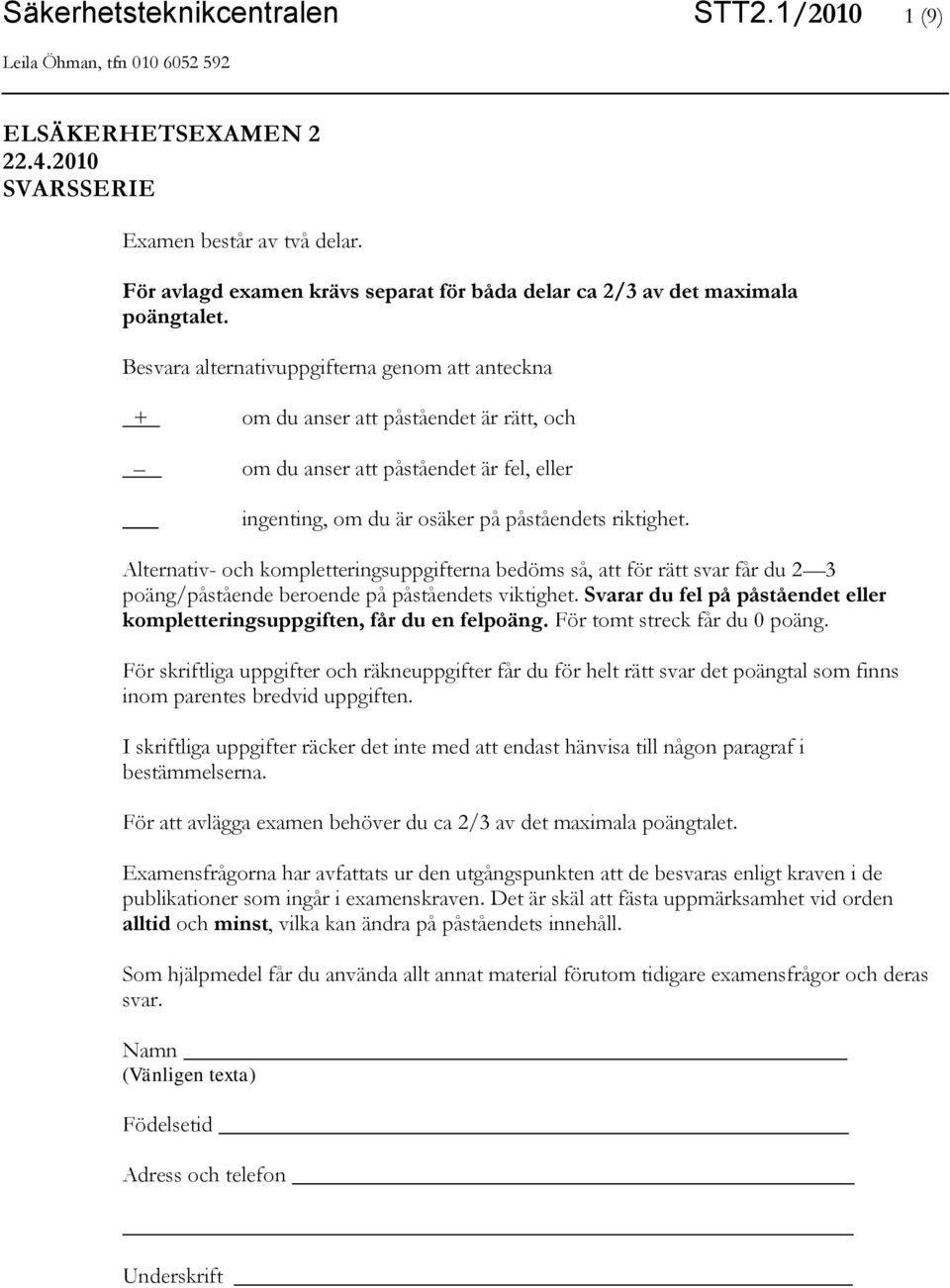

1 Säkerhetsteknikcentralen STT2.1/ (9) ELSÄKERHETSEXAMEN SVARSSERIE Examen består av två delar. För avlagd examen krävs separat för båda delar ca 2/3 av det maximala poängtalet. Besvara alternativuppgifterna genom att anteckna + om du anser att påståendet är rätt, och om du anser att påståendet är fel, eller ingenting, om du är osäker på påståendets riktighet. Alternativ- och kompletteringsuppgifterna bedöms så, att för rätt svar får du 2 3 poäng/påstående beroende på påståendets viktighet. Svarar du fel på påståendet eller kompletteringsuppgiften, får du en felpoäng. För tomt streck får du 0 poäng. För skriftliga uppgifter och räkneuppgifter får du för helt rätt svar det poängtal som finns inom parentes bredvid uppgiften. I skriftliga uppgifter räcker det inte med att endast hänvisa till någon paragraf i bestämmelserna. För att avlägga examen behöver du ca 2/3 av det maximala poängtalet. Examensfrågorna har avfattats ur den utgångspunkten att de besvaras enligt kraven i de publikationer som ingår i examenskraven. Det är skäl att fästa uppmärksamhet vid orden alltid och minst, vilka kan ändra på påståendets innehåll. Som hjälpmedel får du använda allt annat material förutom tidigare examensfrågor och deras svar. Namn (Vänligen texta) Födelsetid Adress och telefon Underskrift

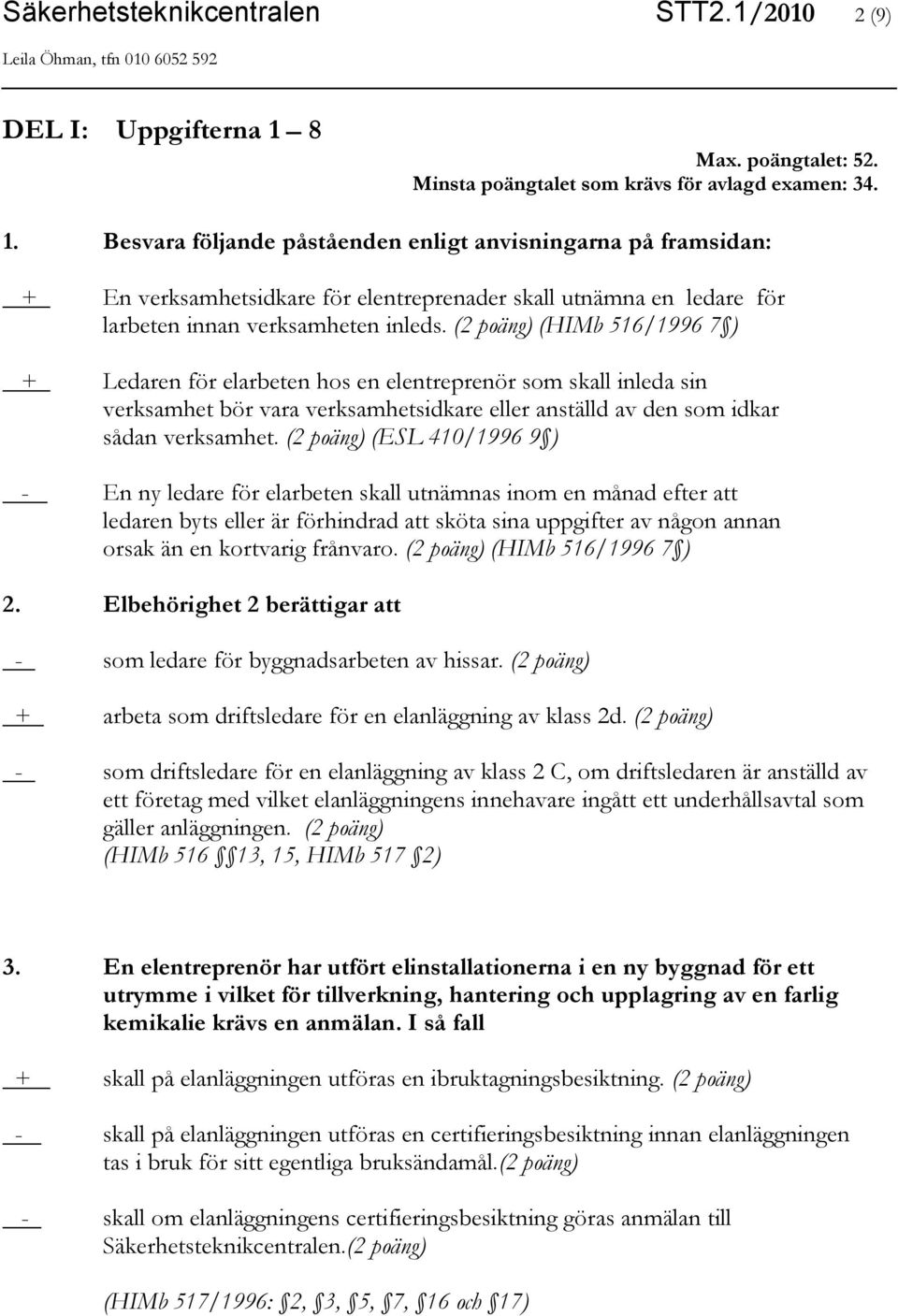

2 Säkerhetsteknikcentralen STT2.1/ (9) DEL I: Uppgifterna 1 8 Max. poängtalet: 52. Minsta poängtalet som krävs för avlagd examen: Besvara följande påståenden enligt anvisningarna på framsidan: + En verksamhetsidkare för elentreprenader skall utnämna en ledare för larbeten innan verksamheten inleds. (2 poäng) (HIMb 516/ ) + Ledaren för elarbeten hos en elentreprenör som skall inleda sin verksamhet bör vara verksamhetsidkare eller anställd av den som idkar sådan verksamhet. (2 poäng) (ESL 410/ ) - En ny ledare för elarbeten skall utnämnas inom en månad efter att ledaren byts eller är förhindrad att sköta sina uppgifter av någon annan orsak än en kortvarig frånvaro. (2 poäng) (HIMb 516/ ) 2. Elbehörighet 2 berättigar att - som ledare för byggnadsarbeten av hissar. (2 poäng) + arbeta som driftsledare för en elanläggning av klass 2d. (2 poäng) - som driftsledare för en elanläggning av klass 2 C, om driftsledaren är anställd av ett företag med vilket elanläggningens innehavare ingått ett underhållsavtal som gäller anläggningen. (2 poäng) (HIMb , 15, HIMb 517 2) 3. En elentreprenör har utfört elinstallationerna i en ny byggnad för ett utrymme i vilket för tillverkning, hantering och upplagring av en farlig kemikalie krävs en anmälan. I så fall + skall på elanläggningen utföras en ibruktagningsbesiktning. (2 poäng) - skall på elanläggningen utföras en certifieringsbesiktning innan elanläggningen tas i bruk för sitt egentliga bruksändamål.(2 poäng) - skall om elanläggningens certifieringsbesiktning göras anmälan till Säkerhetsteknikcentralen.(2 poäng) (HIMb 517/1996: 2, 3, 5, 7, 16 och 17)

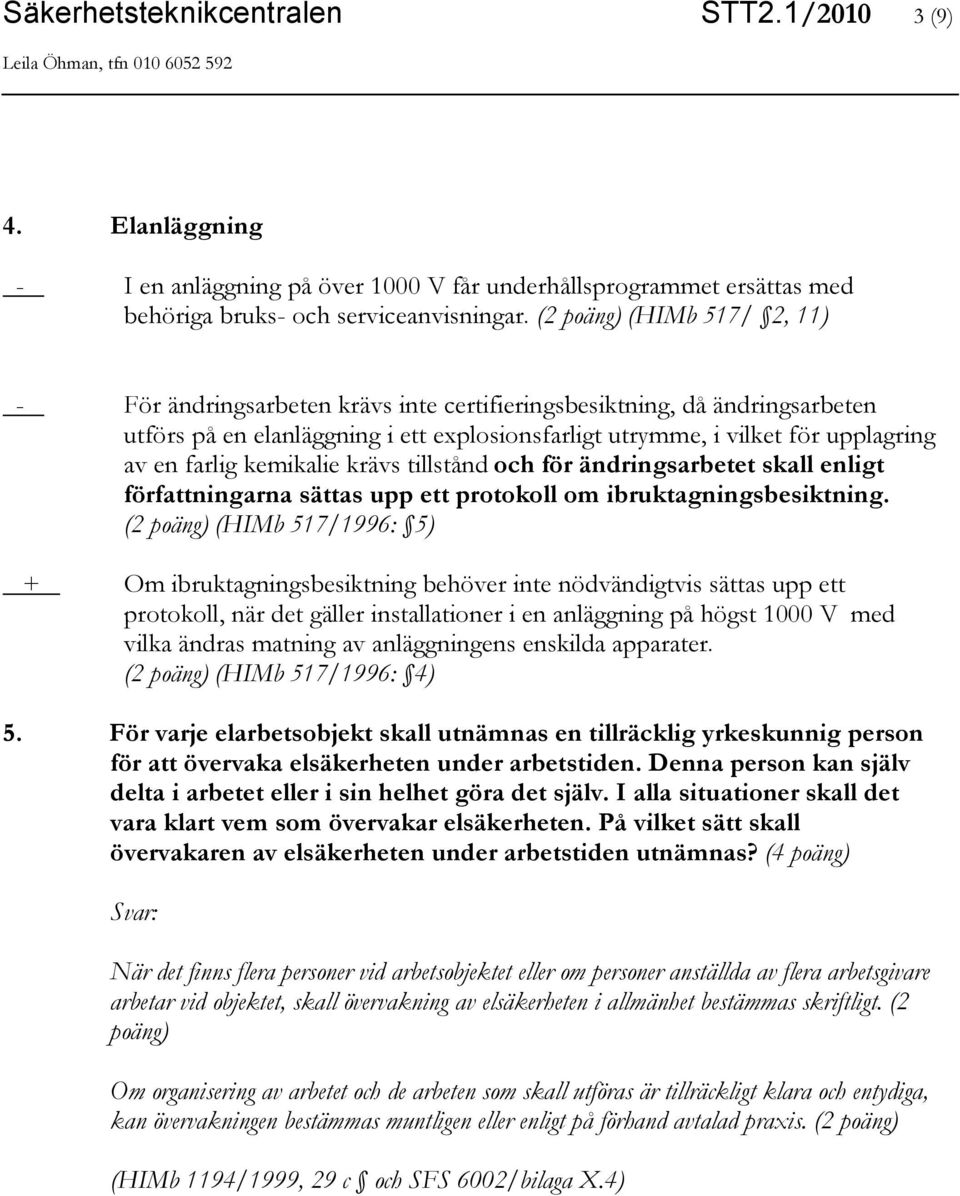

3 Säkerhetsteknikcentralen STT2.1/ (9) 4. Elanläggning - I en anläggning på över 1000 V får underhållsprogrammet ersättas med behöriga bruks- och serviceanvisningar. (2 poäng) (HIMb 517/ 2, 11) - För ändringsarbeten krävs inte certifieringsbesiktning, då ändringsarbeten utförs på en elanläggning i ett explosionsfarligt utrymme, i vilket för upplagring av en farlig kemikalie krävs tillstånd och för ändringsarbetet skall enligt författningarna sättas upp ett protokoll om ibruktagningsbesiktning. (2 poäng) (HIMb 517/1996: 5) + Om ibruktagningsbesiktning behöver inte nödvändigtvis sättas upp ett protokoll, när det gäller installationer i en anläggning på högst 1000 V med vilka ändras matning av anläggningens enskilda apparater. (2 poäng) (HIMb 517/1996: 4) 5. För varje elarbetsobjekt skall utnämnas en tillräcklig yrkeskunnig person för att övervaka elsäkerheten under arbetstiden. Denna person kan själv delta i arbetet eller i sin helhet göra det själv. I alla situationer skall det vara klart vem som övervakar elsäkerheten. På vilket sätt skall övervakaren av elsäkerheten under arbetstiden utnämnas? (4 poäng) När det finns flera personer vid arbetsobjektet eller om personer anställda av flera arbetsgivare arbetar vid objektet, skall övervakning av elsäkerheten i allmänhet bestämmas skriftligt. (2 poäng) Om organisering av arbetet och de arbeten som skall utföras är tillräckligt klara och entydiga, kan övervakningen bestämmas muntligen eller enligt på förhand avtalad praxis. (2 poäng) (HIMb 1194/1999, 29 c och SFS 6002/bilaga X.4)

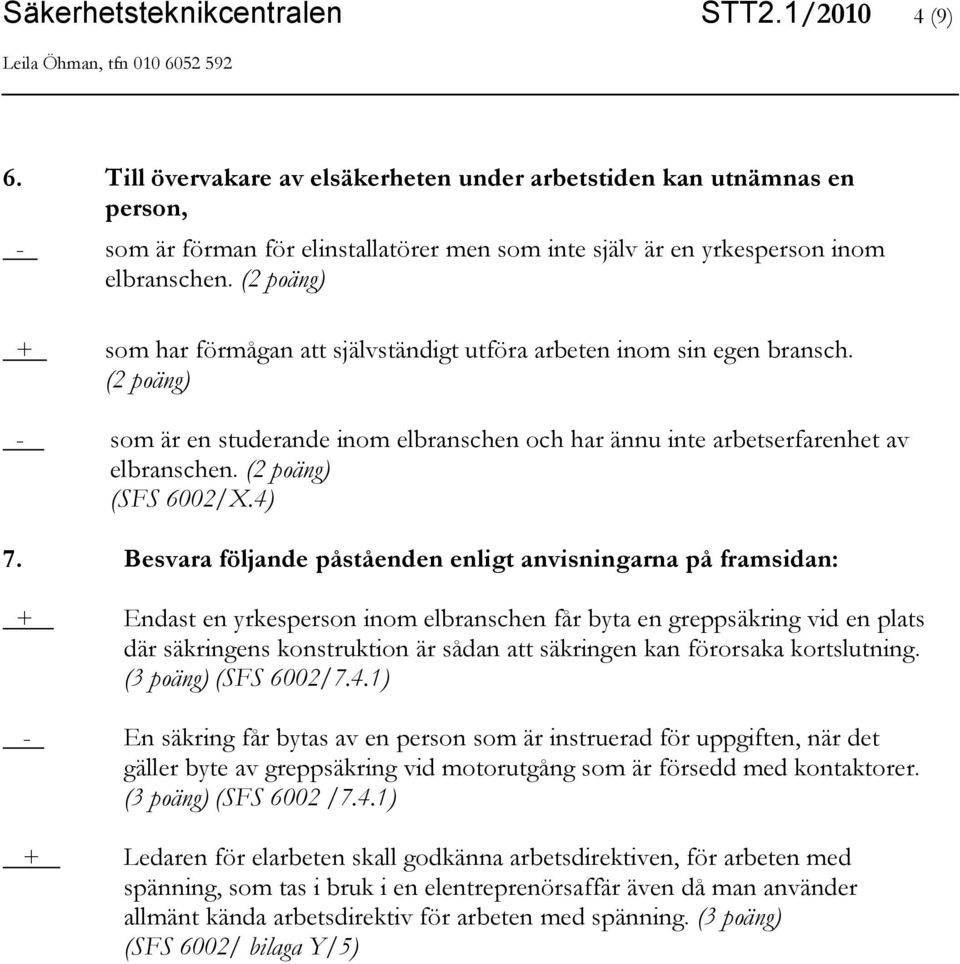

4 Säkerhetsteknikcentralen STT2.1/ (9) 6. Till övervakare av elsäkerheten under arbetstiden kan utnämnas en person, - som är förman för elinstallatörer men som inte själv är en yrkesperson inom elbranschen. (2 poäng) + som har förmågan att självständigt utföra arbeten inom sin egen bransch. (2 poäng) - som är en studerande inom elbranschen och har ännu inte arbetserfarenhet av elbranschen. (2 poäng) (SFS 6002/X.4) 7. Besvara följande påståenden enligt anvisningarna på framsidan: + Endast en yrkesperson inom elbranschen får byta en greppsäkring vid en plats där säkringens konstruktion är sådan att säkringen kan förorsaka kortslutning. (3 poäng) (SFS 6002/7.4.1) - En säkring får bytas av en person som är instruerad för uppgiften, när det gäller byte av greppsäkring vid motorutgång som är försedd med kontaktorer. (3 poäng) (SFS 6002 /7.4.1) + Ledaren för elarbeten skall godkänna arbetsdirektiven, för arbeten med spänning, som tas i bruk i en elentreprenörsaffär även då man använder allmänt kända arbetsdirektiv för arbeten med spänning. (3 poäng) (SFS 6002/ bilaga Y/5)

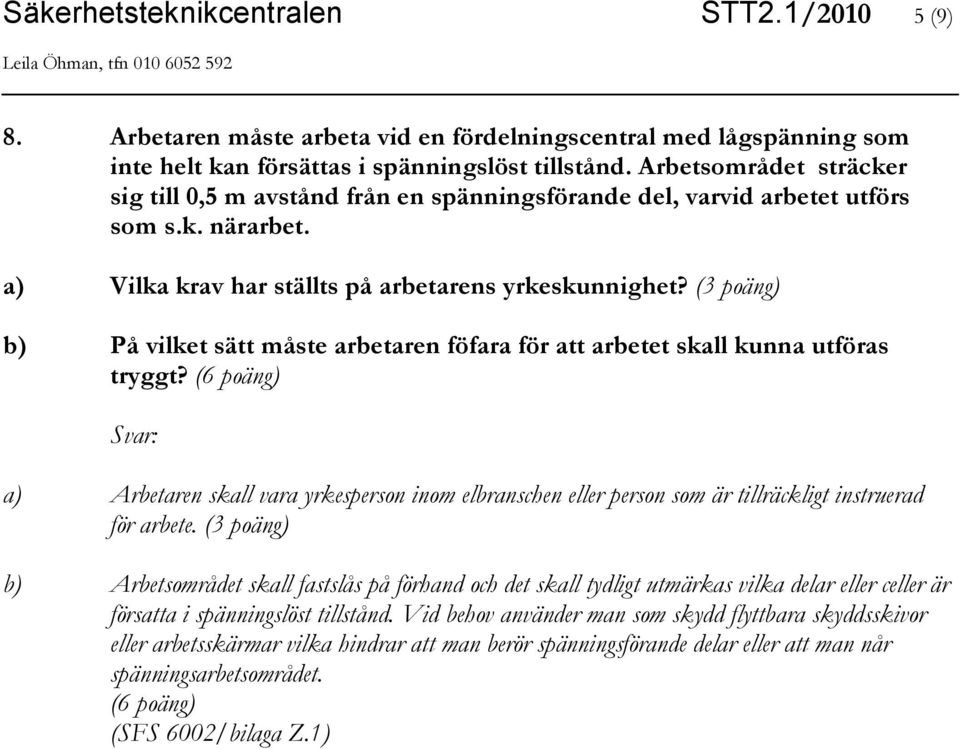

5 Säkerhetsteknikcentralen STT2.1/ (9) 8. Arbetaren måste arbeta vid en fördelningscentral med lågspänning som inte helt kan försättas i spänningslöst tillstånd. Arbetsområdet sträcker sig till 0,5 m avstånd från en spänningsförande del, varvid arbetet utförs som s.k. närarbet. a) Vilka krav har ställts på arbetarens yrkeskunnighet? (3 poäng) b) På vilket sätt måste arbetaren föfara för att arbetet skall kunna utföras tryggt? (6 poäng) a) Arbetaren skall vara yrkesperson inom elbranschen eller person som är tillräckligt instruerad för arbete. (3 poäng) b) Arbetsområdet skall fastslås på förhand och det skall tydligt utmärkas vilka delar eller celler är försatta i spänningslöst tillstånd. Vid behov använder man som skydd flyttbara skyddsskivor eller arbetsskärmar vilka hindrar att man berör spänningsförande delar eller att man når spänningsarbetsområdet. (6 poäng) (SFS 6002/bilaga Z.1)

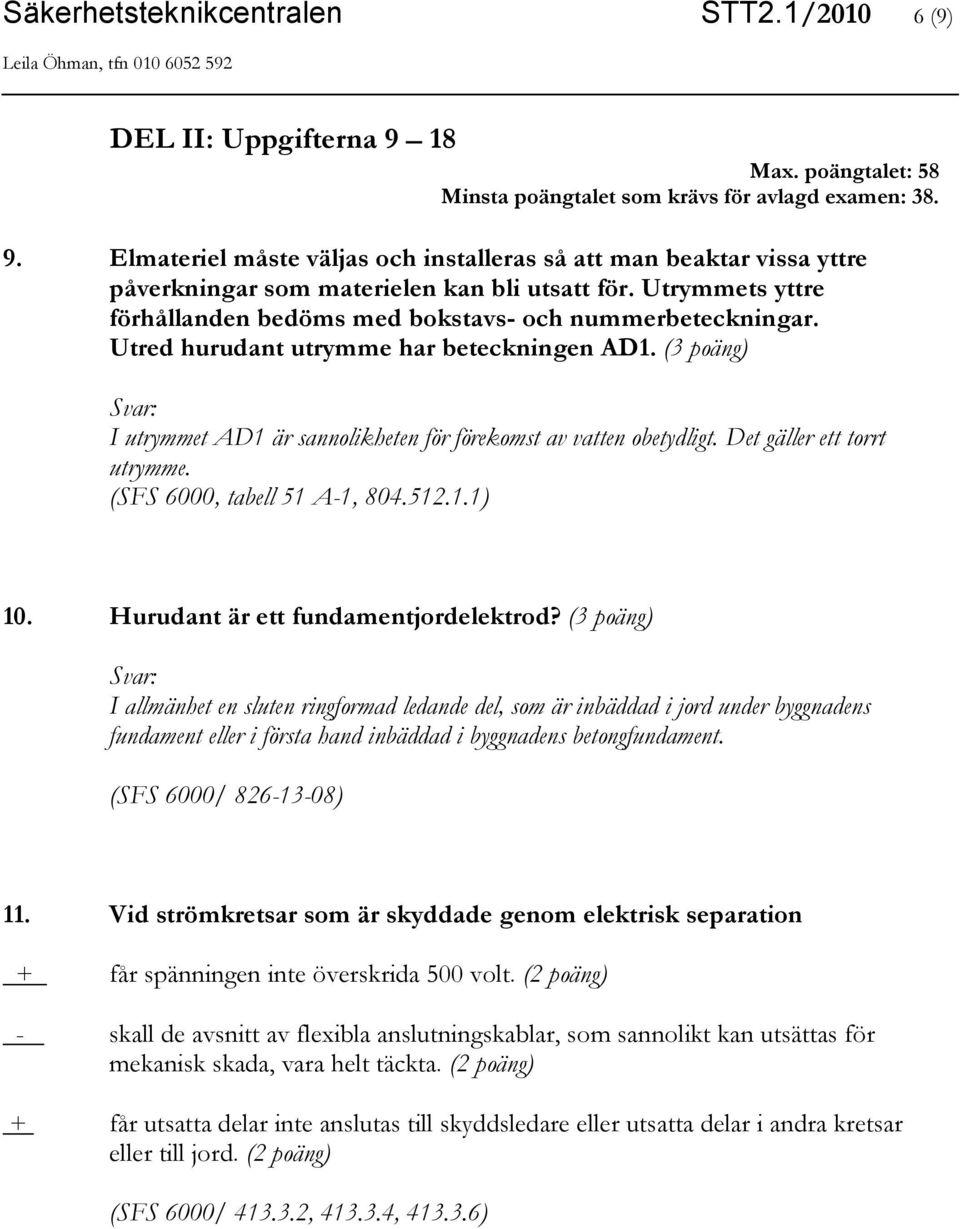

6 Säkerhetsteknikcentralen STT2.1/ (9) DEL II: Uppgifterna 9 18 Max. poängtalet: 58 Minsta poängtalet som krävs för avlagd examen: Elmateriel måste väljas och installeras så att man beaktar vissa yttre påverkningar som materielen kan bli utsatt för. Utrymmets yttre förhållanden bedöms med bokstavs- och nummerbeteckningar. Utred hurudant utrymme har beteckningen AD1. (3 poäng) I utrymmet AD1 är sannolikheten för förekomst av vatten obetydligt. Det gäller ett torrt utrymme. (SFS 6000, tabell 51 A-1, ) 10. Hurudant är ett fundamentjordelektrod? (3 poäng) I allmänhet en sluten ringformad ledande del, som är inbäddad i jord under byggnadens fundament eller i första hand inbäddad i byggnadens betongfundament. (SFS 6000/ ) 11. Vid strömkretsar som är skyddade genom elektrisk separation + får spänningen inte överskrida 500 volt. (2 poäng) - skall de avsnitt av flexibla anslutningskablar, som sannolikt kan utsättas för mekanisk skada, vara helt täckta. (2 poäng) + får utsatta delar inte anslutas till skyddsledare eller utsatta delar i andra kretsar eller till jord. (2 poäng) (SFS 6000/ , , )

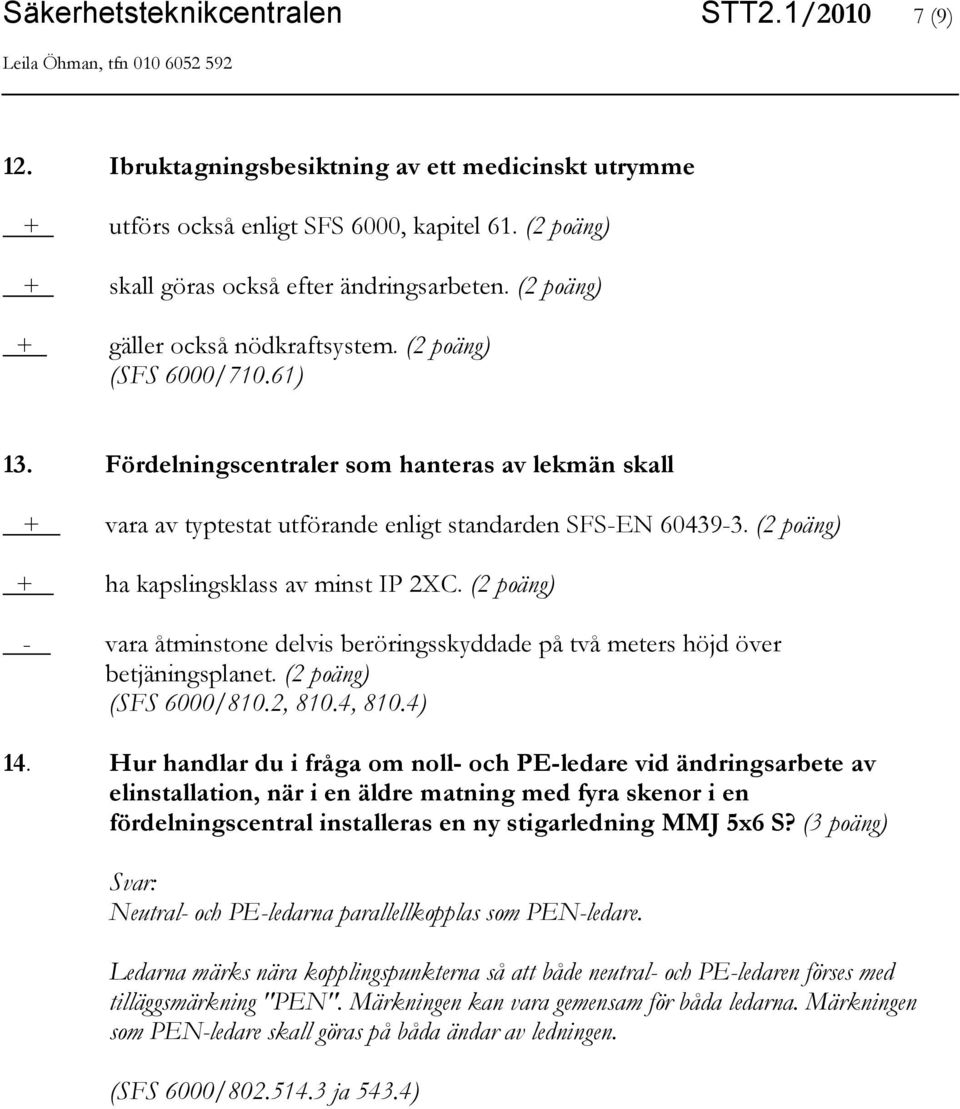

7 Säkerhetsteknikcentralen STT2.1/ (9) 12. Ibruktagningsbesiktning av ett medicinskt utrymme + utförs också enligt SFS 6000, kapitel 61. (2 poäng) + skall göras också efter ändringsarbeten. (2 poäng) + gäller också nödkraftsystem. (2 poäng) (SFS 6000/710.61) 13. Fördelningscentraler som hanteras av lekmän skall + vara av typtestat utförande enligt standarden SFS-EN (2 poäng) + ha kapslingsklass av minst IP 2XC. (2 poäng) - vara åtminstone delvis beröringsskyddade på två meters höjd över betjäningsplanet. (2 poäng) (SFS 6000/810.2, 810.4, 810.4) 14. Hur handlar du i fråga om noll- och PE-ledare vid ändringsarbete av elinstallation, när i en äldre matning med fyra skenor i en fördelningscentral installeras en ny stigarledning MMJ 5x6 S? (3 poäng) Neutral- och PE-ledarna parallellkopplas som PEN-ledare. Ledarna märks nära kopplingspunkterna så att både neutral- och PE-ledaren förses med tilläggsmärkning "PEN". Märkningen kan vara gemensam för båda ledarna. Märkningen som PEN-ledare skall göras på båda ändar av ledningen. (SFS 6000/ ja 543.4)

8 Säkerhetsteknikcentralen STT2.1/ (9) 15. Elentreprenören utför elinstallationerna i ett nytt bostadsflervåningshus. Vilka uppgifter från mätningarna vid ibrukstagningskontrollen måste entreprenören åtminstone anteckna i kontrollprotokollet? (5 poäng) Åtminstone följande uppgifter från mätningar bör antecknas i kontrollprotokollet: - alla mätresultat från mätning av isolationsresistanser - alla mätresultat från mätning av slingimpedanser, normalt centralområdesvis i den ogynnsammaste punkten - mätresultat från tester av jordfelsbrytare - från kontinuitetsmätningar uppfyllande av kraven centralvis - rotationsriktningen centralvis. (D1-2009/612.9) 16. En utomhusljusarmatur installerad på 2,6 m höjd i en park på bostadsområde + skall ha kapslingsklass av åtminstone IP 23. (2 poäng) - får ha en ljuskälla som kan bytas utan verktyg. (2 poäng) + kan installeras genom att verkställa skyddsklass II. (2 poäng) (SFS 6000/714.51, , ) 17. Som material för jordelektrod får användas + kopparbelagt stål. (2 poäng) + koppar. (2 poäng) + rostfritt stål. (2 poäng) (SFS 6000/ , tabell 54.1)

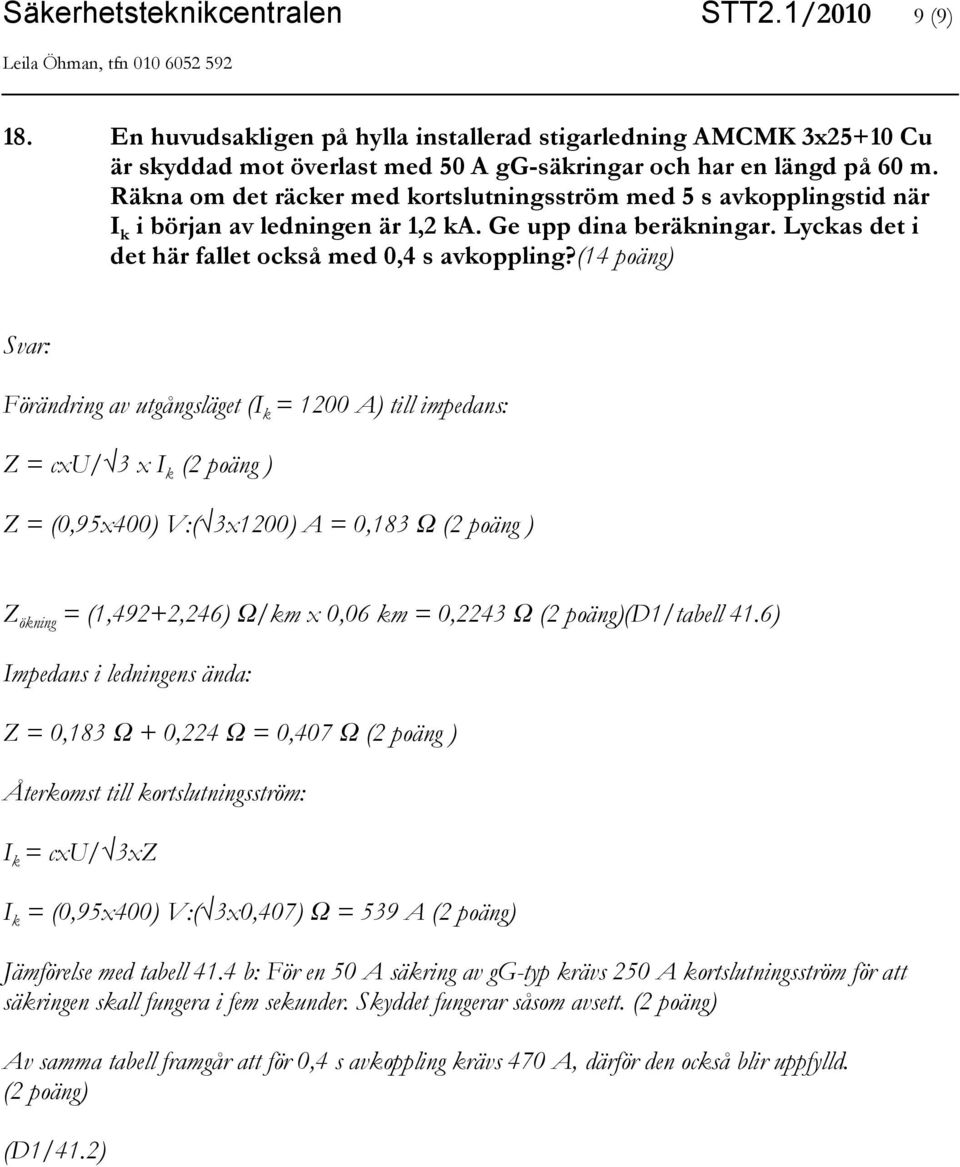

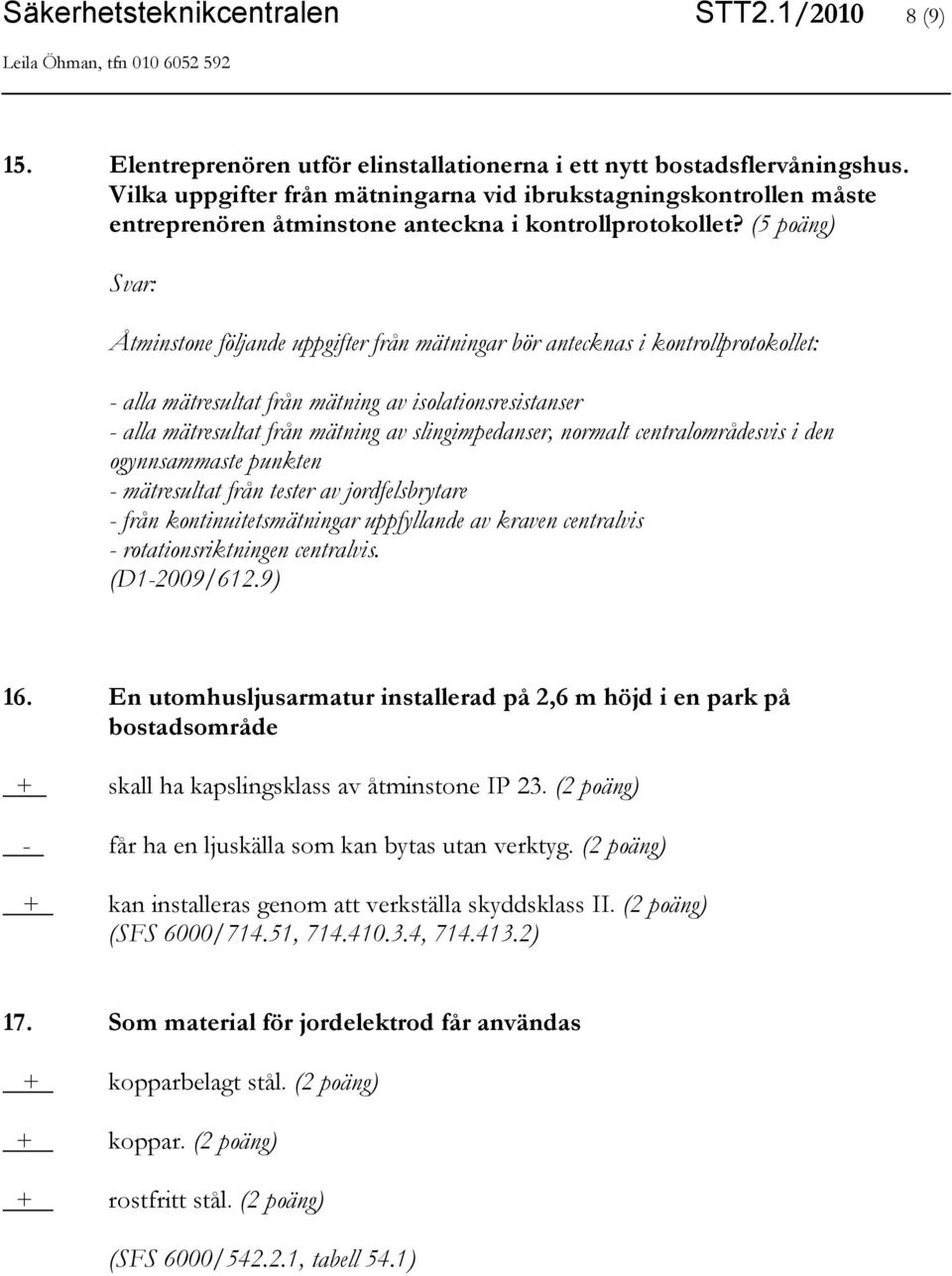

9 Säkerhetsteknikcentralen STT2.1/ (9) 18. En huvudsakligen på hylla installerad stigarledning AMCMK 3x25+10 Cu är skyddad mot överlast med 50 A gg-säkringar och har en längd på 60 m. Räkna om det räcker med kortslutningsström med 5 s avkopplingstid när I k i början av ledningen är 1,2 ka. Ge upp dina beräkningar. Lyckas det i det här fallet också med 0,4 s avkoppling?(14 poäng) Förändring av utgångsläget (I k = 1200 A) till impedans: Z = cxu/ 3 x I k (2 poäng ) Z = (0,95x400) V:( 3x1200) A = 0,183 Ω (2 poäng ) Z ökning = (1,492+2,246) Ω/km x 0,06 km = 0,2243 Ω (2 poäng)(d1/tabell 41.6) Impedans i ledningens ända: Z = 0,183 Ω + 0,224 Ω = 0,407 Ω (2 poäng ) Återkomst till kortslutningsström: I k = cxu/ 3xZ I k = (0,95x400) V:( 3x0,407) Ω = 539 A (2 poäng) Jämförelse med tabell 41.4 b: För en 50 A säkring av gg-typ krävs 250 A kortslutningsström för att säkringen skall fungera i fem sekunder. Skyddet fungerar såsom avsett. (2 poäng) Av samma tabell framgår att för 0,4 s avkoppling krävs 470 A, därför den också blir uppfylld. (2 poäng) (D1/41.2)
