Macab HD-EASY. Installation drivrutiner och program. USB-mottagare för digital-tv

Transkript

1 Macab HD-EASY Installation drivrutiner och program USB-mottagare för digital-tv

2 Macab HD-Easy Är en USB-mottagare för digital-tv i marknätet (DVB-T). Plugga in i din PC eller Laptop och du har digital-tv med en fantastisk bildkvalitet. En användarvänlig programvara medföljer på CD. Installera och utför en programsökning och du är igång! HD-Easy tar emot fria digitala signaler, både i MPEG 2 och MPEG 4. Bland kanalerna man normalt får in i Sverige finns SVT1,SVT 2, SVT24, TV4, TV6, Barnkanalen/kunskapskanalen medflera. Även eventuella kommande, fria HD-kanaler kan tas emot. Har du sedan en tv med DNLA-stöd så kan du strömma ut dina inspelade program. Fördelar Digital bild och ljudupplevelse Inspelning direkt eller via timer Ansluts och drivs via standard USB 2.0 Yttre antenningång Antenn samt adapterkabel medföljer För marknätet (DVB-T) Programinfo Nu och nästa samt 7 dagars EPG Mottagning av fria kanaler på både MPEG-2 och 4 EPG Time shift funktion Paketet innehåller USB-mottagare Mini-antenn Adaptersladd CD-skiva med drivrutiner (Windows 32 och 64 bitar) 1 och program Bruksanvisning 1 För X86 processor använd drivrutinerna från mappen Driver_32bits. För X64 processor använd drivrutinerna från mappen Driver_64bits. OBS! Om X64 drivrutinerna installeras på en X86 processor, stoppas installationen med följande meddelande: SMS requires an X64 processor. Click OK to exit the wizard. 2

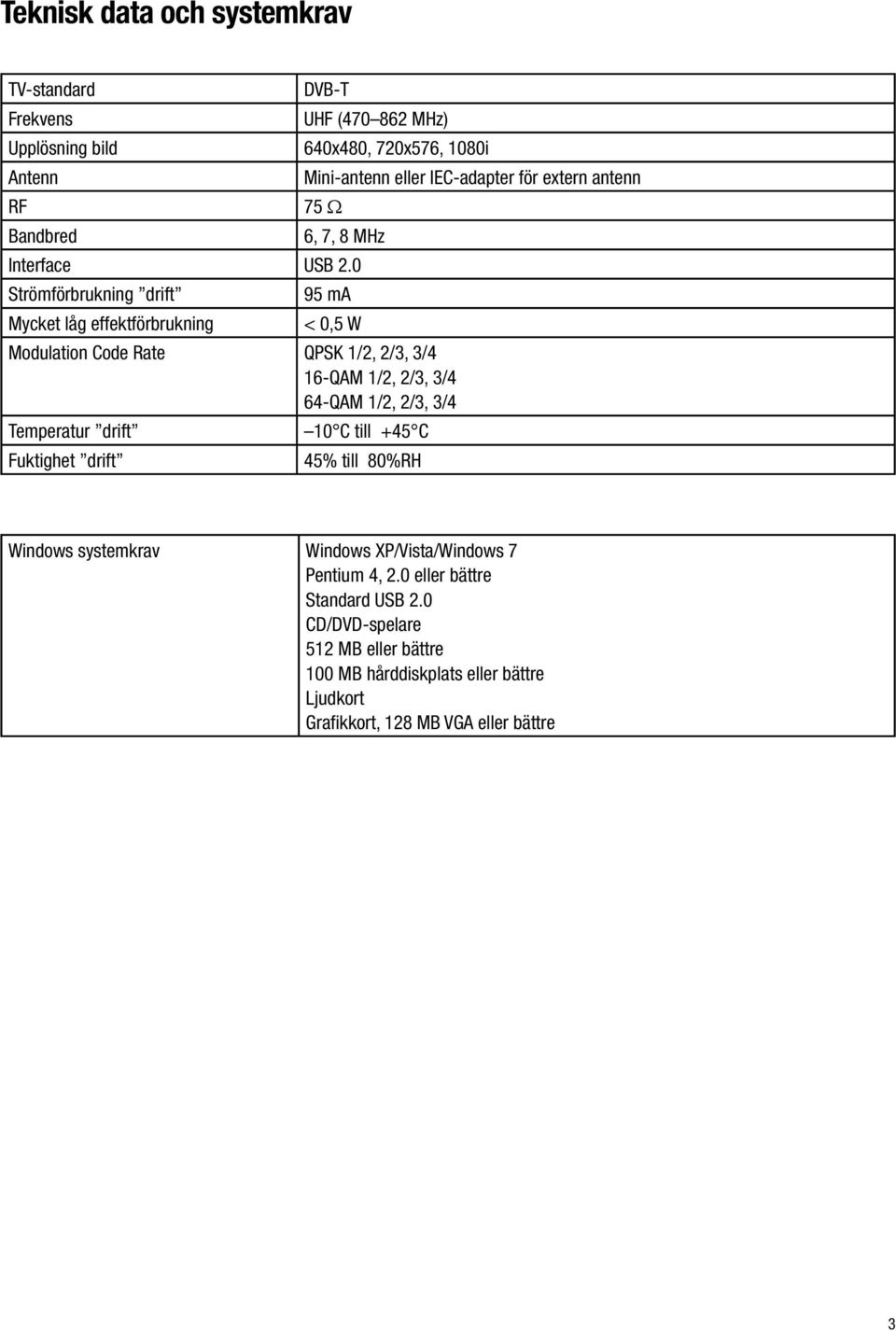

3 Teknisk data och systemkrav TV-standard Frekvens Upplösning bild Antenn RF Bandbred DVB-T UHF ( MHz) 640x480, 720x576, 1080i Mini-antenn eller IEC-adapter för extern antenn 75 Ω 6, 7, 8 MHz Interface USB 2.0 Strömförbrukning drift Mycket låg effektförbrukning 95 ma < 0,5 W Modulation Code Rate QPSK 1/2, 2/3, 3/4 16-QAM 1/2, 2/3, 3/4 64-QAM 1/2, 2/3, 3/4 Temperatur drift 10 C till +45 C Fuktighet drift 45% till 80%RH Windows systemkrav Windows XP/Vista/Windows 7 Pentium 4, 2.0 eller bättre Standard USB 2.0 CD/DVD-spelare 512 MB eller bättre 100 MB hårddiskplats eller bättre Ljudkort Grafikkort, 128 MB VGA eller bättre 3

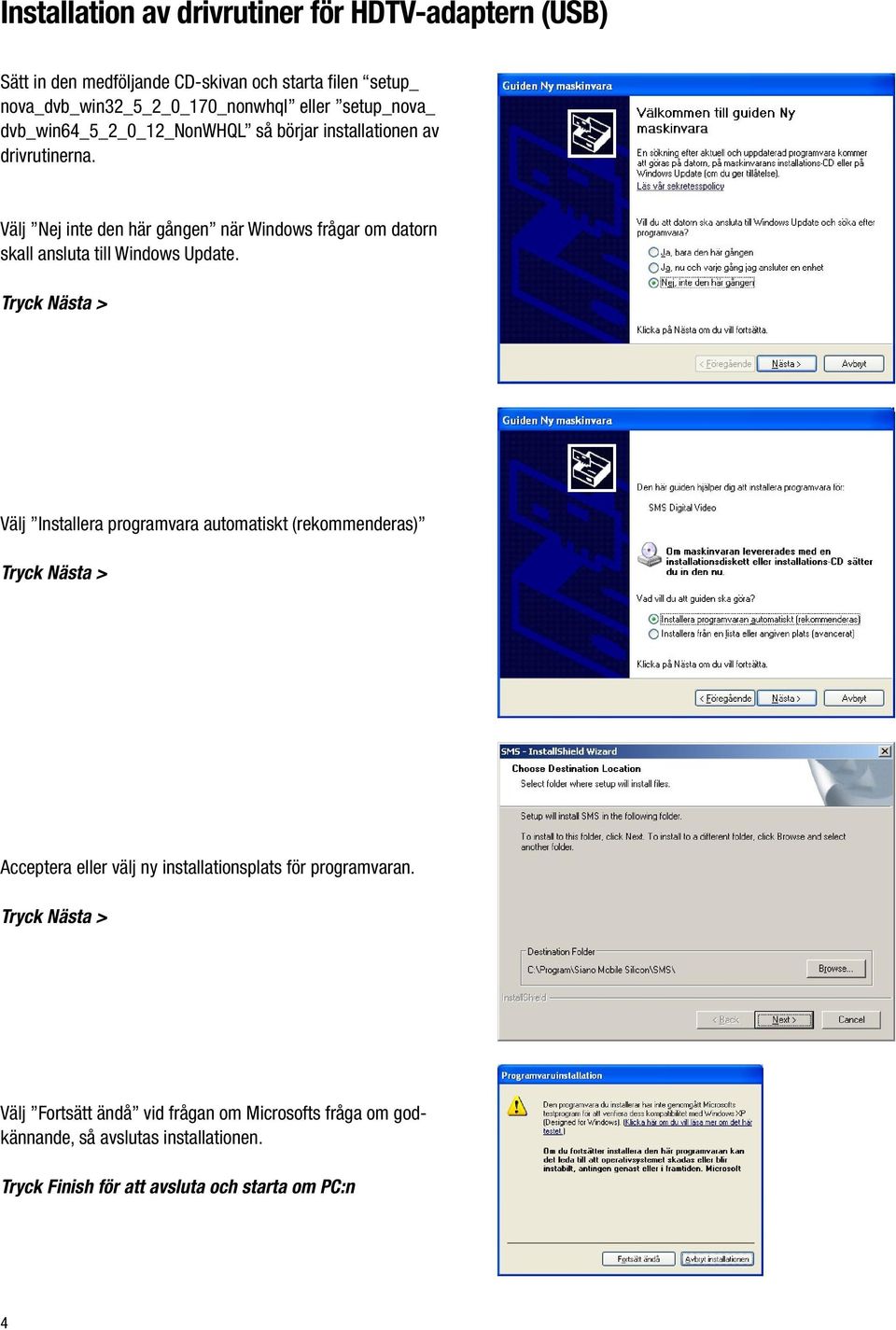

4 Installation av drivrutiner för HDTV-adaptern (USB) Sätt in den medföljande CD-skivan och starta filen setup_ nova_dvb_win32_5_2_0_170_nonwhql eller setup_nova_ dvb_win64_5_2_0_12_nonwhql så börjar installationen av drivrutinerna. Välj Nej inte den här gången när Windows frågar om datorn skall ansluta till Windows Update. Välj Installera programvara automatiskt (rekommenderas) Acceptera eller välj ny installationsplats för programvaran. Välj Fortsätt ändå vid frågan om Microsofts fråga om godkännande, så avslutas installationen. Tryck Finish för att avsluta och starta om PC:n 4

5 Installation av HDTV-spelaren Sätt in den medföljande CD-skivan och starta filen BlazeDTV6.0Setup_OEM så börjar installationen för programmet av HDTV-spelaren. Välj önskat installationsspråk och tryck OK. För att fortsätta installationen. Klicka i Jag accepterar avtalet. Välj Fortsätt ändå vid frågan om Microsofts fråga om godkännande, så avslutas installationen. Tryck Finish för att avsluta och starta programmet När programmet startat första gången så skall registeringsinformation skrivas in. Skriv in namn, e-postadress och serienumret som står skrivit på CD-skivan. Stäng sedan av programmet. 5

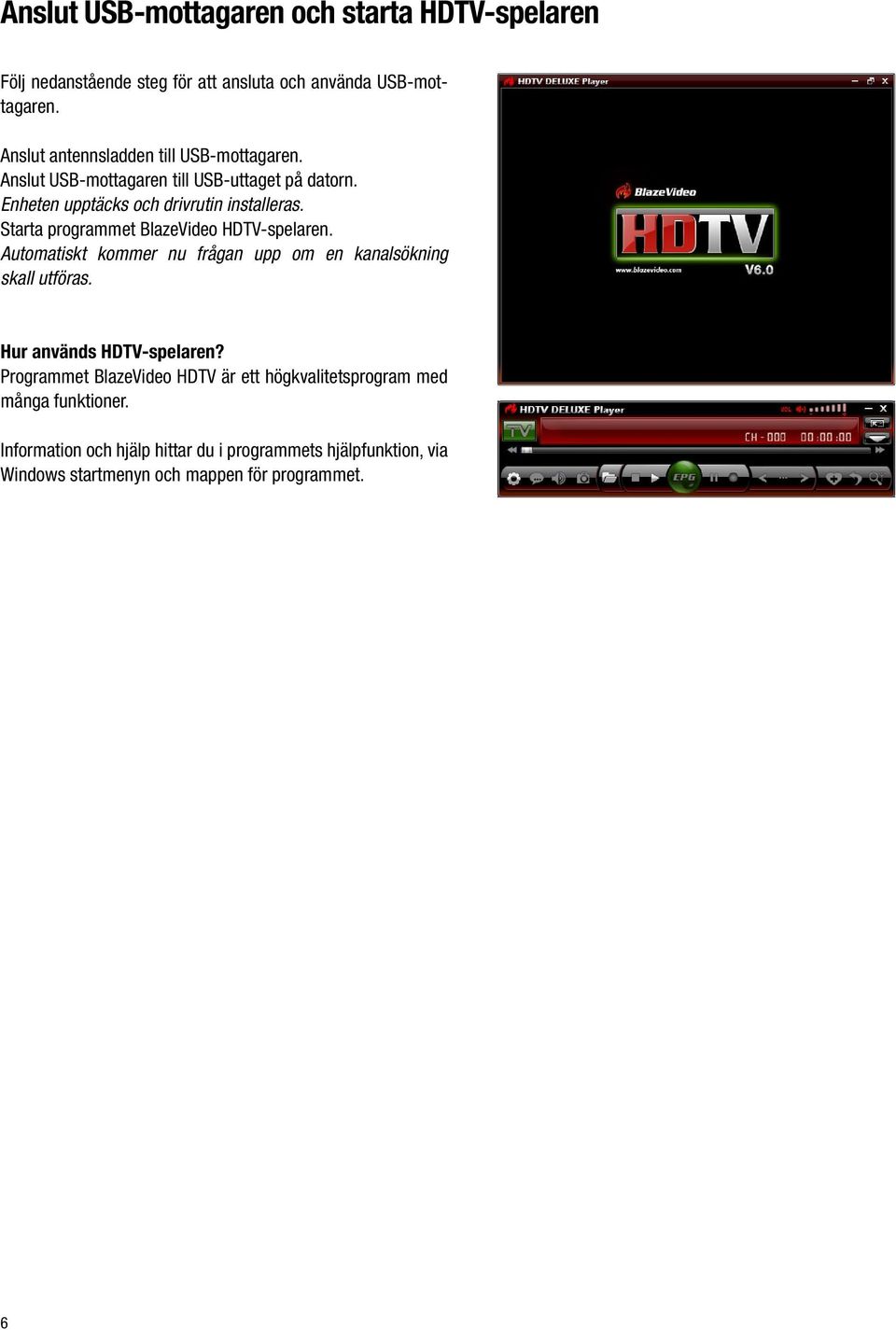

6 Anslut USB-mottagaren och starta HDTV-spelaren Följ nedanstående steg för att ansluta och använda USB-mottagaren. Anslut antennsladden till USB-mottagaren. Anslut USB-mottagaren till USB-uttaget på datorn. Enheten upptäcks och drivrutin installeras. Starta programmet BlazeVideo HDTV-spelaren. Automatiskt kommer nu frågan upp om en kanalsökning skall utföras. Hur används HDTV-spelaren? Programmet BlazeVideo HDTV är ett högkvalitetsprogram med många funktioner. Information och hjälp hittar du i programmets hjälpfunktion, via Windows startmenyn och mappen för programmet. 6

7 7

8 Macab AB Vannhögsgatan 7, Trelleborg. Tel: Fax: E -post: info@macab.se BRUKSANVISNING SV
