1 Kvarter 3 N 3 NORR A STATI ON K VARTER 3 ARENAN 67

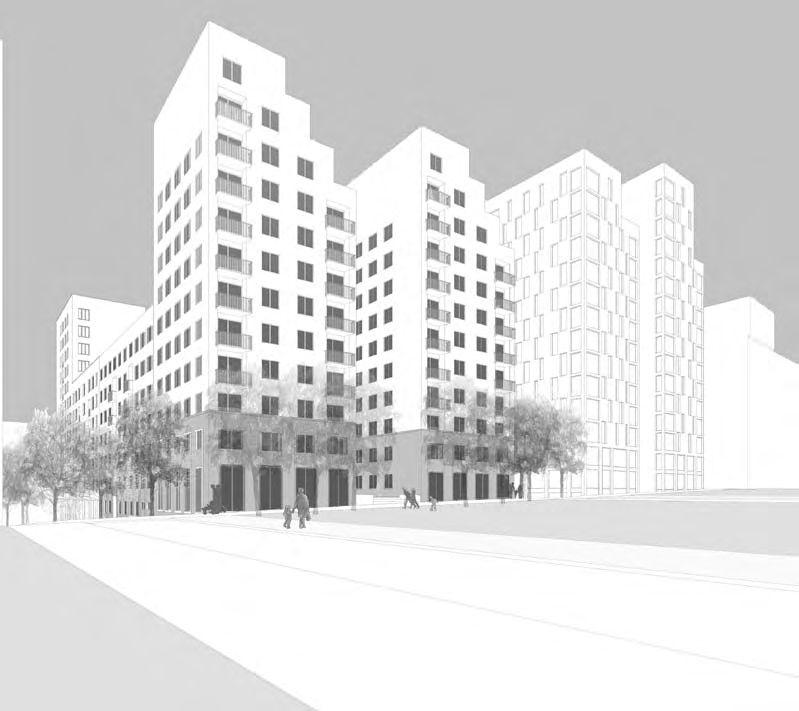

2 Kvarter 3 Fasad mot Norrtullsparken, skala 1 : Fasad mot sydväst, skala 1 : K VARTER 3 ARENAN Kvarteret med motto» Arenan» ligger som ett i raden av kvarter mellan Gävlegatan och Hälsingeparken. Kvarteret begränsas på långsidorna av förhållandevis branta tvärgator som löper mellan Norra Stationsgatan och Norrtullsparken. Här är bebyggelsen lägre och fasaderna släta och enkla. Bostadsentréerna som vetter mot tvärgatorna har resliga entrépartier på klassiskt stadsmanér. Mot den bredare Norra Stationsgatan och Norrtullsparken reser sig kvarterets torn med en i volym och fasad betonad vertikalitet. Tornens mot öster upptrappade profil är kvarterets signum. Tornens bottenvåningar, som markeras med en hög sockel i två våningar, innehåller butikslokaler med goda affärslägen i anslutning till Vasastaden respektive Norrtullsparken. Gården som är belagd med grus kantas av förhöjda uteplatser i anslutning till lägenheterna. Ett antal träd finns på den gemensamma delen av gården. Denna del nås från samtliga trapphus via korta, tillgängliga ramper. När man kommer in på gården från Norrtullsparken leder en flack trappa ned till en mindre, nedsänkt gård i anslutning till lokaler som kan användas för förskola eller annan utåtriktad verksamhet. Dessa lokaler nås också direkt från den västra tvärgatan. K VARTERSDEL S B C Byggnadens fasadutformning ansluter till en internationell stadsarkitektur i puts med regelbunden fönstersättning och markerad sockel. K VARTERSDEL V E I D E K K E Fasaderna har ett vertikalt uttryck med höga fönster, för att låta ljuset komma långt in i bostäderna. Entréerna utformas välkomnande med särskild omsorg i kulör och material. Byggnaden innehåller yteffektiva bostäder och har en lägenhetssammansättning med tyngdpunkt på mindre lägenheter. Perspektiv från Norrtullsparken

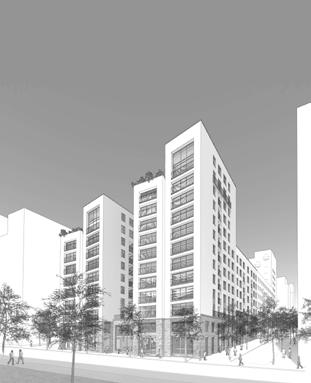

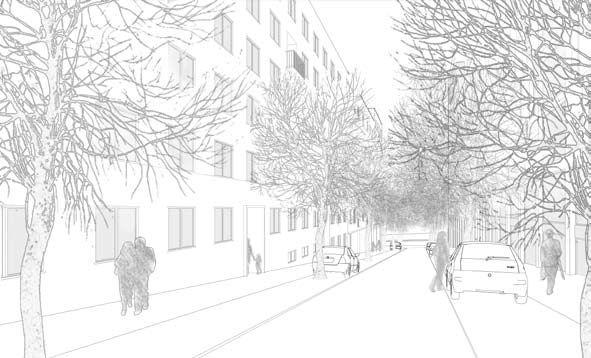

3 Kvarter 3 Fasad mot Norra Stationsgatan, skala 1 : Fasad mot nordost, skala 1 : Gränd mellan kv 2&3 perpektiv från Norra Stationsgatan Perspektiv från Norra Stationsgatan 69

4 Kvarter 3 Tvärsektion / vy mot norr, skala 1 : Längdsektion / vy mot sydväst, skala 1 : N O R R T U L L S PA R K E N Gårdsplan, skala 1 : F Ö R S K O L E G Å R D Yta som visar förskola, ca 660 m² NORRA STATIONSGATAN Gård, vy mot norr

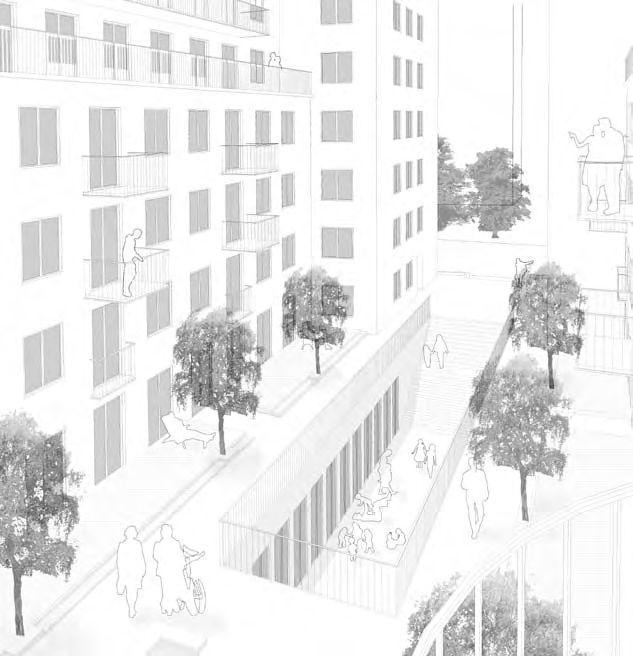

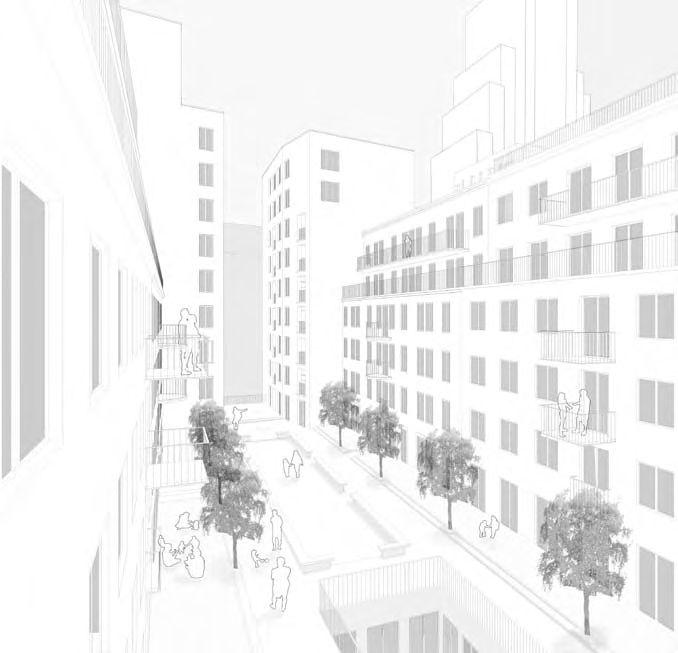

5 Kvarter 3 Tvärsektion / vy mot söder, skala 1 : Gårdsfasad mot nordost sektion genom gård, skala 1 : Gård, vy mot norr Gård, vy mot söder 71

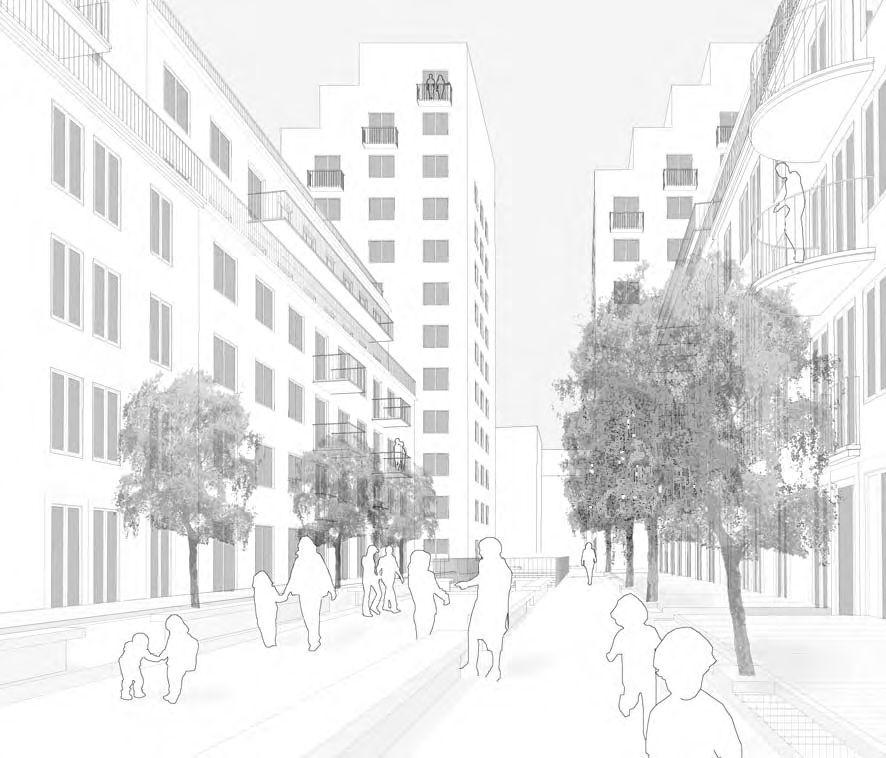

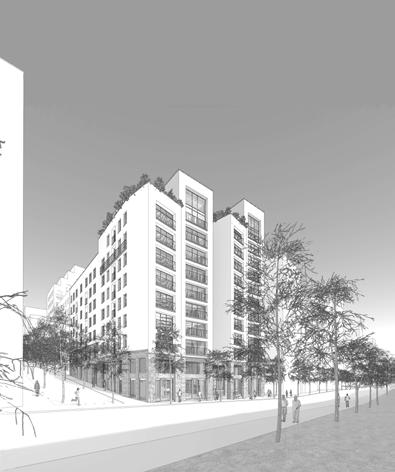

6 Kvarter 3 N O R R A D E L E N / SB C S Ö D R A D E L E N / V E I D E K K E A N T A L L G H : 76 S T L J U S B T A : 8538,7 M² B O A : 5987 M² L O A : 600 M² A N T A L L G H : 90 S T L J U S B T A : 9400 M² B O A : 7000 M² L O A : 900 M² Typlägenheter, skala 1 : R O K 56,0 M² E X E M P E L 3 R O K 67,5 M² Gränd mellan kv 2 & 3 perpektiv från Norrtullsparken 72 Typplan, skala 1 : R O K 91,4 M² E X E M P E L 4 R O K 88 M² Perpektiv från Norra Stationsgatan

7 Kvarter 4 N 4 NORR A STATI ON K VARTER 4 73

8

9 Kvarter 4 FASAD MOT VÄST SKALA 1:500 FASAD MOT SÖDER/NORRA STATIONSGATAN SKALA 1:500 FASAD MOT ÖST SKALA 1:500 FASAD MOT NORR/TIMGLASPARKEN SKALA 1:500 75

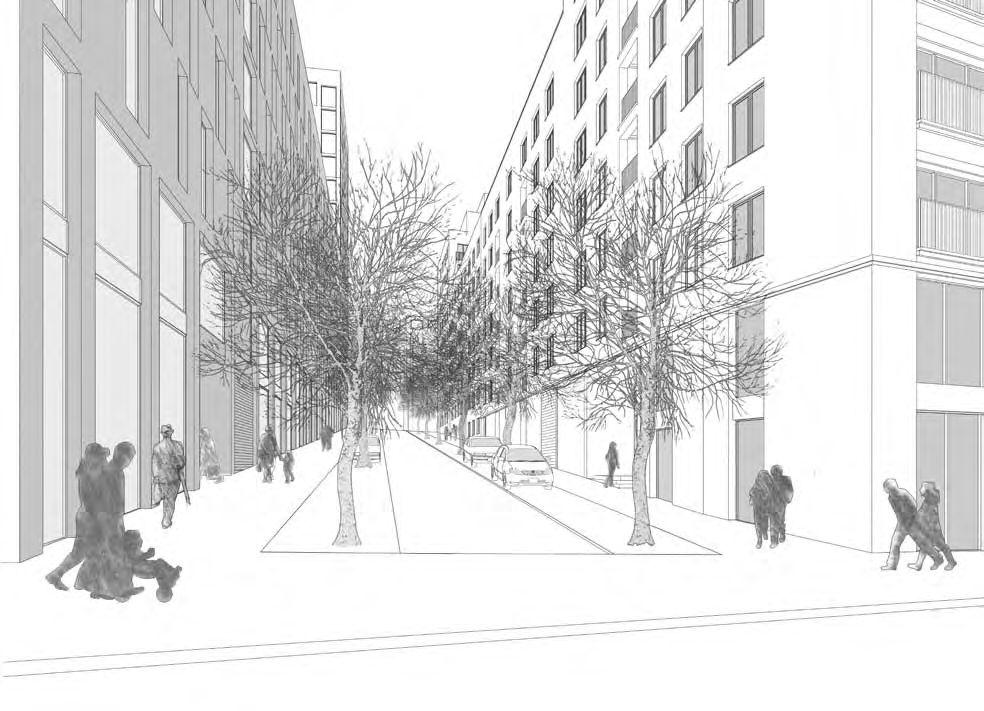

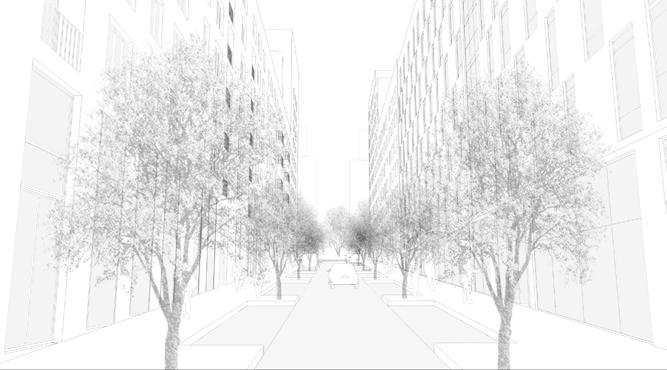

10 Kvarter 4 PLANUTSNITT EINAR MATTSSON SKALA 1:300 PLANUTSNITT IKANO BOSTAD SKALA 1: Moderna storstadsbor vill bo centralt på en koncentrerad boendeyta med många rum på liten yta, flexibel användning, öppna samband kök och samvaro, hög teknisk utrustning och balkong, loggia eller franska balkonger i rätt väderstreck. Designen är viktig. God rumshöjd och höga fönster, som släpper in ljuset högt ger bättre ljusföring i lägenheten och skapar ökad rymlighet. Ljus BTA: Varav lokaler: Lägenhetsfördelning: 1 rok: - 2 rok: 31 3 rok: 29 4 rok: 18 5 rok: 6 6 rok: 6 Totalt: kvm 660 kvm 90 st Lägenheterna görs yteffektiva och flexibla. Generös rumshöjd och höga fönster ger bostäderna ett bra ljusinfall. I gårdsnivå ges lägenheterna tillgång till uteplats, övriga har balkong, fransk balkong eller loggia. Högst upp i tornhusen mot Timglasparken finns större lägenheter med terrasser samt gemensam lokal. Ljus BTA: Varav lokaler: Lägenhetsfördelning: 1 rok: 2 st 2 rok: 25 st 3 rok: 42 st 4 rok: 20 st 5 rok: 4 st 6 rok: 1 st Totalt: kvm 305 kvm 94 st TYPPLAN SKALA 1:500 GRÄND MELLAN KV 3 OCH 4, VY NORRUT MOT TIMGLASPARKEN
