1 Kvarter 5 Bouwfonds Veidekke /Nyréns Ikano Bostad /Rosenbergs N 5 NORR A STATI ON K VARTER 5 107

2 Kvarter 5 Bouwfonds Veidekke /Nyréns Ikano Bostad /Rosenbergs Fasad mot Norrtullsparken, skala 1: 500 Fasad mot sydväst, skala 1: K V A R T E R 5 Kvarteret har ett centralt läge i mötespunkten mellan Hälsingeparken, Norra Stationsgatan och Norrtullsparken. I norr och söder höjer sig tornbyggnader. Kvarteret är indelat i tydliga trapphusblock, som har olika kulörsättning och fasaduttryck. Byggnadernas socklar är tvåvåningshöga och tydligt markerade. I sockelvåningen finns lokaler. K VARTERSDEL I K A N O B O S T A D De höga byggnaderna mot Norrtulls- och Hälsingeparken byggs upp av ett ljust och enkelt ramverk av betong eller puts med reliefverkan. Om ramverket utförs av betong är fönstren indragna innanför fasadliv samt omgivna av fyllningar av glas eller annat blankt material i mörk kulör. Om fasaderna görs i puts utgörs ramverket av ljus, grov puts som kontrasterar mot indragna fönsteromfattningar av slät puts i mörkare kulör. Ramverket inrymmer även loggior som av bullerskäl är delvis inglasade. De två nedersta våningarna har ett högt motiv med smäckra glaspartier. Högst upp, mot Norrtullsparken, karvas volymen ur innanför ramverket för att ge plats åt terrasser för lägenheter och åt gemensamma lokaler, där utsikten görs tillgänglig för alla boende i husen. De låga delarna mot Hälsingeparken och gränd utförs i ljus puts. På varannan våning löper balkonger med räcken av metall längs hela fasaden, på varannan finns två något kortare balkonger. Balkongerna skapar, ovan den tvåvåningshöga sockelvåningen, en varierad rytm och ett intressant skuggspel på fasaderna. Bostadsentréerna mot gator och park i både höga och låga delar är indragna och tydliga; generösa, glasade och med dubbel höjd. K VARTERSDEL B O U W F O N D S V E I D E K K E De lägre trapphusblockens fasader karraktäriseras av den höga stenklädda sockelvåningen. Entréer är höga och indragna från fasadliv med entrépartier och vägg i ek. Fasaden ovan sockelvåningen har en enkel utformning med få element, det glasade burspråket ( balkongen ) och det tvåvåningshöga fönstret. Tvåvåningsmotivet ger en skalförskjutning och en större ordning åt fasaderna. Fasadmaterial är slätputs. Snickerier är aluminiumklädda lackerade träpartier med fyllningar i glas. Burspråkspartier görs i smäckra lackerade aluminiumprofiler och glas. För att tydliggöra tvåvåningsmotivet kläs balkongframkant i varannan våning med ljus betong eller fibercement. Torntrapphusblocken har samma uppbyggnad och material som de lägre trapphusblocken men med indragna loggior i stället för de glasade burspråken. Mot Norra Stationsgatan med sin mindre lutning kan entrépartier ligga i fasadliv, och de görs smäckra och lackerade i stål eller aluminium. Krönkrans över högdel liksom listverk och burspråkstak görs i ljus betong eller fibercement. G Å R D S G E S TA LT N I N G Gården har en enkel och tydlig gestaltning. Den är något upphöjd i förhållande till Norrtullsparken vilket skapar avskildhet samtidigt som den visuella kontakten behålls. Gårdens fasader är släta och ljusa och saknar balkonger. Lågdelens två översta våningars fasader mot gården lutar. I kombination med den upphöjda gården, de släta fasaderna och den större gårdsöppningen mot söder sörjer detta för största möjliga ljusinfall på gården. Gården har en gemensam yta i mitten och privata upphöjda uteplatser längs husens fasader bakom skyddande häckar. Mot Norra Stationsgatan i söder finns en tvåvåningshög nivåskillnad och en zon med vegetation vilken gör att gårdens grönska anas nedifrån gatan. Ifall en förskola förläggs till gårdsnivån, ges den en bredare uteplatszon med en avgränsad utsläppsyta. Gården ges ljusa material såsom, ljus granit och ljust grus. Den får blommande vårdträd, sittplatser och sparsam utrustning för de små barnens lek. Häckar kan vara i bok alternativt vintergröna för att ge önskad avskärmning året runt. Belysningen blir lågt placerad, företrädelsevis med pollare, kompletterat med belysning vid entréer och effektbelysning av träd. G Å R D I K A N O B O S T A D Gårdsfasader på den låga huskroppen är ljusa och släta. Franska dörrar ger liv åt fasaden. Räcken utförs i metall. De höga huskropparnas fasader mot gården utformas som gatufasaderna med ett strikt ramverk som inrymmer fönster, fyllningar och loggior. G Å R D B O U W F O N D S V E I D E K K E Gårdsfasader görs ljusa, enkla och släta med fönster i fasadliv för att få maximal ljusreflektion, inga utstickande balkonger görs mot gården och fasaden byggs upp med tvåvåningshögt fönstermotiv. Fasadmaterial är vit slät puts och snickerier görs som lackerade aluminiumklädda träpartier med glasfyllningar. Entrépartier görs lackerade i stål eller aluminium. Lutande takvåningar görs i ljus takplåt med fönster lackerade i kulör lika tak. Gavlar på högdelar mot gård görs putsade i samma kulör som gårdsfasaden.

3

4

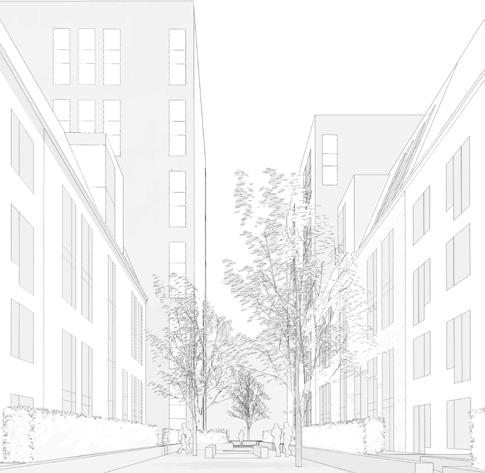

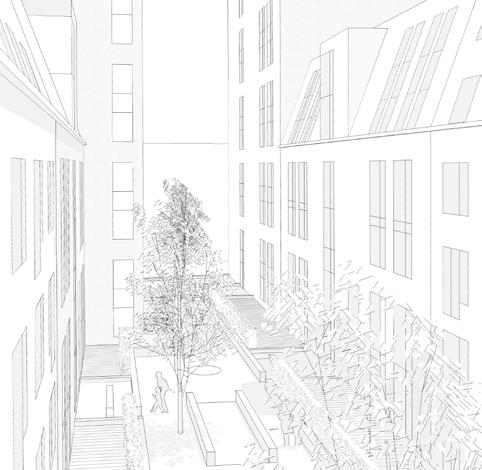

5 Kvarter 5 Bouwfonds Veidekke /Nyréns Ikano Bostad /Rosenbergs Tvärsektion / vy mot söder, skala 1: 500 Gårdsfasad mot nordost sektion genom gård, skala 1: 500 Gård, vy mot söder från gården Gård, vy mot söder 111

6

7 Kvarter 5 Bouwfonds Veidekke /Nyréns Ikano Bostad /Rosenbergs N O R R A D E L E N / I K A N O B O S T A D A N T A L L G H: 78 S T L J U S B TA: 8834,6 M² B O A : 6557 M² L O A : 708,3 M² Lägenheterna görs yteffektiva, flexibla och med öppet samband mellan kök och vardagsrum. Lägenheterna längst ned ges tillgång till uteplats, övriga har balkong eller loggia. Generös rumshöjd och höga fönster ger bostäderna ett bra ljusinfall. Större lägenheter ligger högst upp. Typlägenheter, skala 1: 300 Tornplan, skala 1: R O K 59 M² 4 R O K 90 M² S Ö D R A D E L E N / B O U W F O N D S V E I D E K K E A N T A L L G H: 84 S T L J U S B TA: 9700 M² B O A : 7000 M² L O A : 1100 M² Typlägenheter, skala 1: R O K 88 M² 2 R O K 53 M² 3 R O K 88 M² Lägenheterna är ljusa och illustrerade med kök och vardagsrum som ett öppet stort rum. Alla lägenheter har stor balkong eller loggia som är delvis eller helt inglasad. Lägenheter i gårsdplanet har dessutom uteplats. Typplan, skala 1:

8

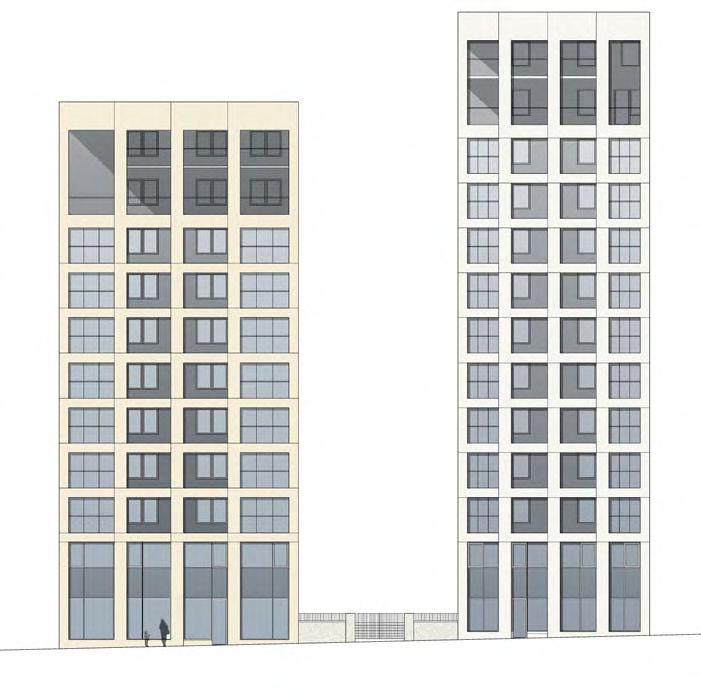

9 Kvarter 5 Ikano Bostad /Rosenbergs Fasad lågdel, skala 1: 250 Fasad torn, skala 1:

10 Kvarter 5 Bouwfonds Veidekke /Nyréns ENTRÉ /BURSPRÅK ( BALKONG ) F Ö N S T E R BURSPRÅK /BALKONG Plan burspråk / balkong, skala 1: 50 Horisontalsnitt fönster, skala 1: Plan entré, skala 1: 50 Elevation entré / balkong (burspråk), skala 1: 50 Snitt entré / burspråk (balkong), skala 1: 50

11 Kvarter 5 Ikano Bostad /Rosenbergs B A L K O N G F Ö N S T E R E N T R É Vertikalsnitt balkong, skala 1: 50 Vertikalsnitt fönster, skala 1: 50 Elevation entré, skala 1: 50 Snitt entré, skala 1: 50 Elevation balkong, skala 1: 50 Elevation fönster, skala 1: 50 Plan balkong, skala 1: 50 Horisontalsnitt fönster, skala 1: 50 Plan entré, skala 1:

12 118
