RCS-M3500UA PORTABELT KYLAGGREGAT ANVÄNDARMANUAL

Transkript

1 RCS-M3500UA PORTABELT KYLAGGREGAT ANVÄNDARMANUAL OBS: Läs användarmanualen före användning

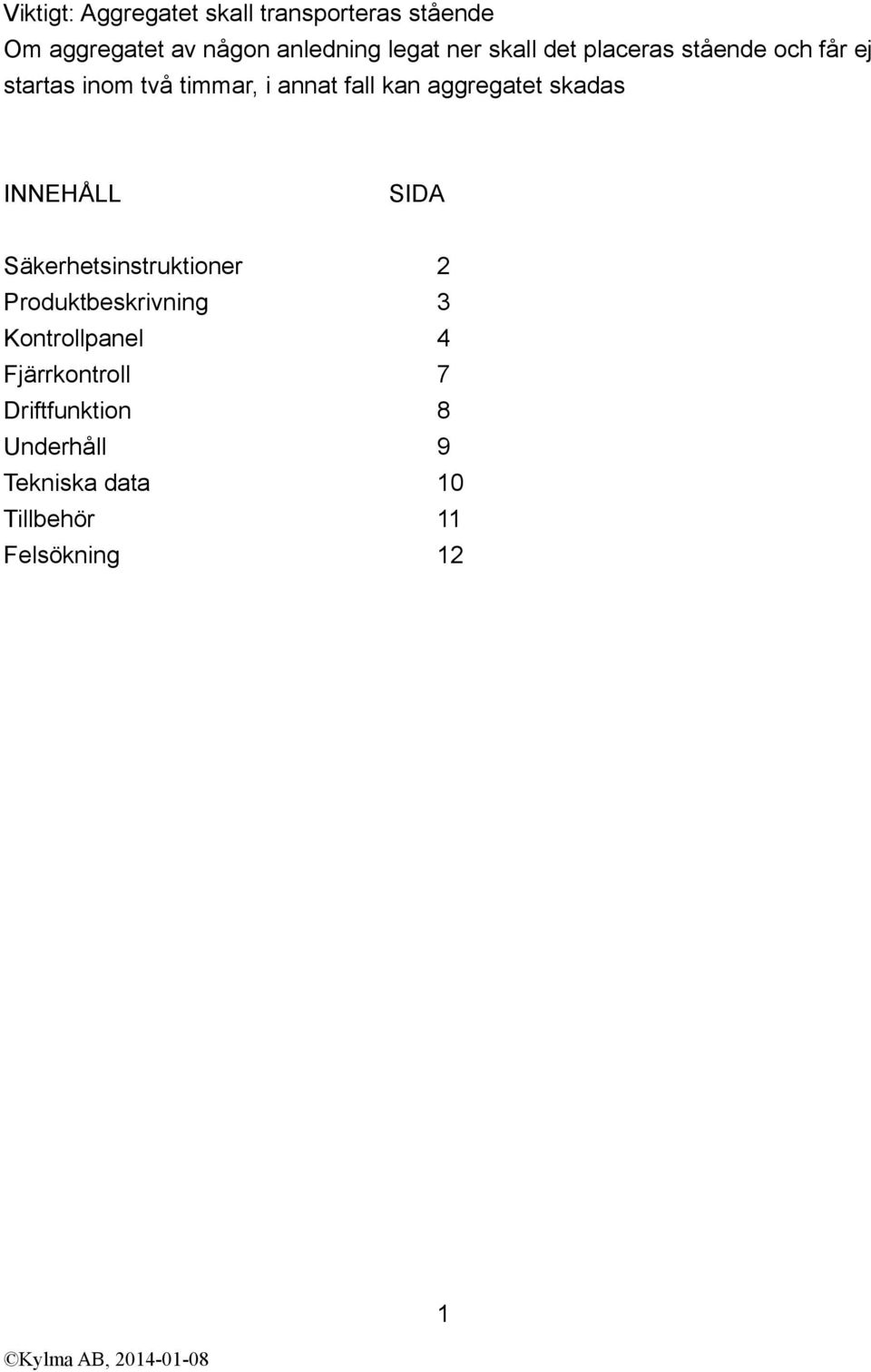

2 Viktigt: Aggregatet skall transporteras stående Om aggregatet av någon anledning legat ner skall det placeras stående och får ej startas inom två timmar, i annat fall kan aggregatet skadas INNEHÅLL SIDA Säkerhetsinstruktioner 2 Produktbeskrivning 3 Kontrollpanel 4 Fjärrkontroll 7 Driftfunktion 8 Underhåll 9 Tekniska data 10 Tillbehör 11 Felsökning 12 1

3 SÄKERHETSINSTRUKTIONER OBS: Läs instruktionen före användning Stäng ej av aggregatet genom att dra ut kontakten. Det kan skada aggregatet Använd funktion I/O på kontroll panelen. Lägg ej elkabel under mattor el dyl. Täck ej över aggregatet, inne och ute del måste ha fritt luftflöde. Handha ej aggregatet med våta händer Aggregatet måste installeras och transporteras stående Flytta ej aggregatet vid drift Aggregatet får ej vara I drift utan luftfilter Placera aggregatet minst 50cm från möbler, gardiner etc. 2

4 PRODUKTBESKRIVNING A. Luftutblås B. Luftriktare C. Manöverpanel D. Handtag E. Luftintag och filter (För kalla sidan) F. Luftintag och filter (För varma sidan) G. Luftutblås H. Sladd I. Dräneringsslang J. Hjul 3

5 KONTROLLPANEL POWER ON/OFF (Ström AV/PÅ) 2. MODE Fläkthastighet Det finns 5 alternativa lägen att välja: AUTO HI MED LO FAN. Tryck på MODE knappen till önskat läge AUTO Automatisk fläkthastighet med kyla enligt inställd rumstemperatur. HI Hög fläkthastighet med kyla enligt inställd rumstemperatur. MED Mellan fläkthastighet med kyla enligt inställd rumstemperatur. LO Låg fläkthastighet med kyla enligt inställd rumstemperatur. FAN Endast fläkt utan kyla (kompressor går ej) NOTERA: När man trycker på :MODE knappen från LO till AUTO (: LO FAN AUTO), Om man stannar på FAN Positionen mer än 5 sekunder,stannar kompressorn automatiskt Om mindre än 5 sekunder och trycker på AUTO position,så kommer kompressor fortsätta att gå. Återstart av aggregatet görs enl tidigare inställning 3. DISPLAY Här visas önskad temperatur. När man trycker på TIMER SET knappen visas inställd tid i 5 sekunder. 4

6 4. THERMO CONTROL (Temperaturinställning) Förinställd temp är 25 genom att trycka på THERMO CONTROL knappen upp eller ner ställer man in önskad rumstemperatur (Det innebär att när omgivande temperatur når inställt värde så stannar kompressorn.) NOTICE: Återstart görs enligt tidigare inställning. Varje tryckning innebär 1 skillnad. Temperatur område är 16 till TIMER Det finns två timer funktioner TIMING ON och TIMING OFF beroende på hur du vill ställa in timer funktionen För att stänga av timerfunktion tryck reset. TIMING ON För att ställa in om hur många timmar aggregatet skall starta tryck på TIMER SET när aggregatet är avslaget TIMING ON börjar lysa, Det går även att ställa in temperature och MODE. Om man trycker på I/O under TIMING ON inställning raderas inställning. TIMING OFF För att ställa in om hur många timmar aggregatet skall stoppa tryck på TIMER SET när aggregatet är påslaget TIMING OFF börjar lysa. Om man trycker på I/O under TIMING ON inställning raderas inställning. NOTERA: När man trycker på TIMER SET efter att TIMING ON eller TIMING off är inställd visas kvarvarande tid. Genom att trycka igen ökas antal timmar. Varje TIMER tryck ökar inställningen med 1 timma. Inställningsområde är 1-24 timmars. 5

7 6. AUTO SWING Genom att trycka på AUTO SWING varieras utblåsningsgallrets vinkel automatiskt vid ytterligare tryck stannar gallret I önskat läge. VARNING:Justera ej horisontalgallret manuellt det kan innebära att aggregatet skadas. 7. DRAIN WATER (Tankindikator) DRAIN WATER lampan blinkar och alarmet ljuder om aggregatets innertank blir full. (Kan ske vid tex onormalt hög luftfuktighet) Kompressor stängs av automatiskt. Töm tanken via kondensavtappningen på fronten och starta om aggregatet. 8. COMP. ON INDICATOR (Kompressorindikator) När kompressor går lyser lampan när den stannar blinker lampan Aggregatet har 3minuters återstartsfördröjning efter stop för att skydda kompressorn från för många start/stop under tiden blinkar lampan 9. REMOTE SENSOR (Fjärr sensor) Mottagare för fjärrkontroll 6

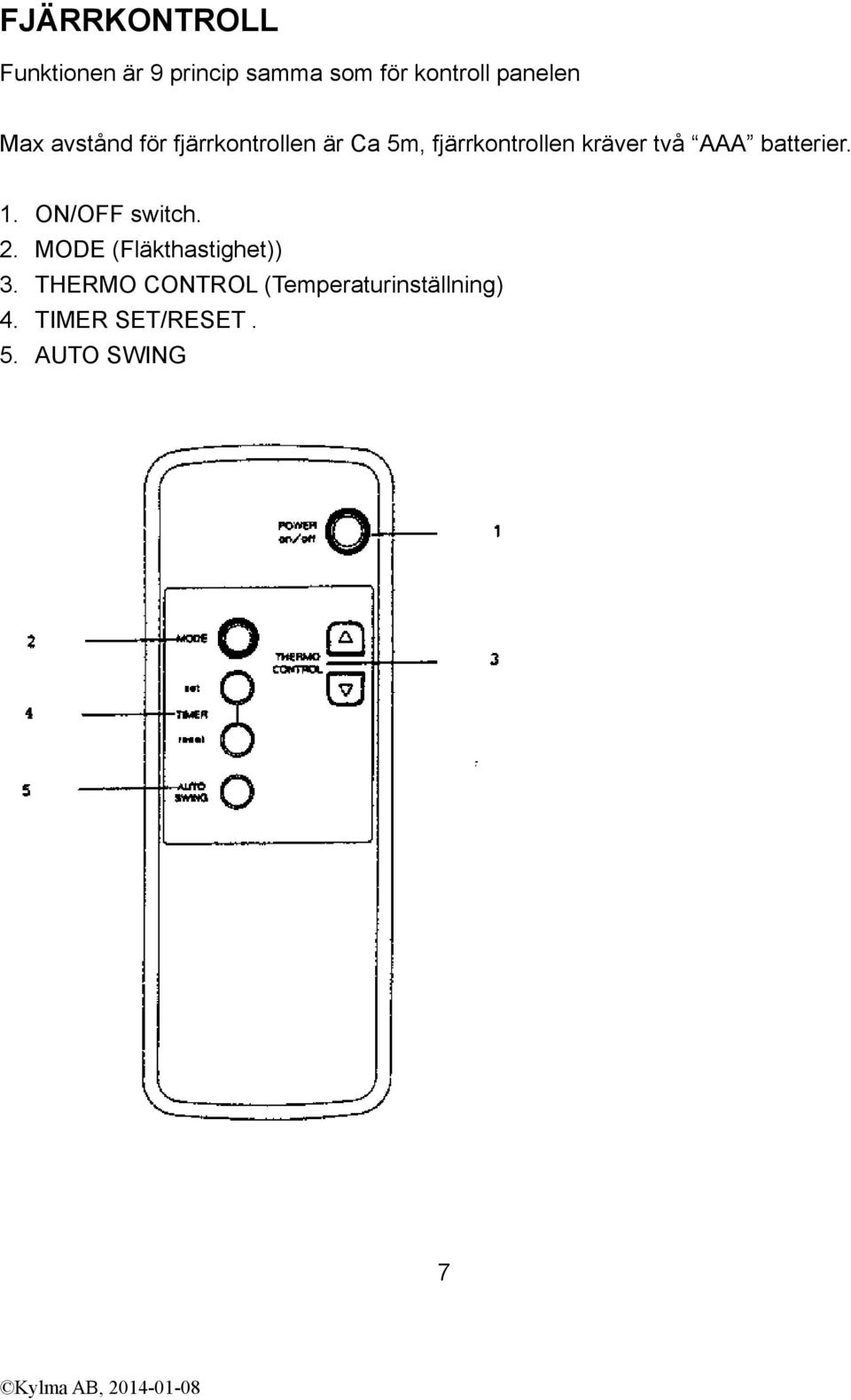

8 FJÄRRKONTROLL Funktionen är 9 princip samma som för kontroll panelen Max avstånd för fjärrkontrollen är Ca 5m, fjärrkontrollen kräver två AAA batterier. 1. ON/OFF switch. 2. MODE (Fläkthastighet)) 3. THERMO CONTROL (Temperaturinställning) 4. TIMER SET/RESET. 5. AUTO SWING 7

9 DRIFTFUNKTION 1. Start tryck på 1/0 2. Tryck på MODE och välj önskad funktion och fläkthastighet. 3. Tryck på AUTO SWING.för inställning eller automatisk variation av utblåsningsgallret. 4. Ställ in temperatur på THERMO CONTROL 5. Tryck på TIMER för att ställa in timerfunktionen. 6. Efter att aggregatet stängts av vänta några minuter innan nästa start Aggregatet kan återstartas tidigast 3 minuter efter det stängts av (OBS! Ej automatisk återstart efter strömavbrott) 8

10 UNDERHÅLL Ta alltid ur elkontakten före rengöring eller underhåll. Rengöring av hölje skall ske med lätt fuktad trasa, använd aldrig kemiska lösningsmedel som kan skada höljet. Spraya aldrig aggregatet det kan skada dom elektroniska delarna. RENGÖRING AV LUFTFILTER Rengör filtret minst två gånger/månad, Tag försiktigt ut filtret från aggregatet. Rengör genom damsugning eller om filtret är mycket smutsigt genom att tvätta det med milt diskmedel. OBS: Återmontera ej filtret förrän det är helt torrt. VID LÄNGRE STOP/SÄSONGSSLUT 1. Töm aggregatets inre tank via kondensavtappningen. 2. Kör aggregatet med endast fläkt 3-4 timmar för att torka. 3. Rengör filter och hölje. 4. Ställ aggregatet I stående position I ett tort utrymme. 9

11 TEKNISKA DATA Typ : PORTABELT LUFTKOND.AGGREGAT MODEL : RCS-M3500UA INSATSOMRÅDE : 18 ~ 35 SPÅNNING : 1v/ V, 50Hz KYLKAPACITET -Nom : 3.6 kw OMG. Nom : 35, RH 40% INNEFFEKT : 1330 Watt KÖLDMEDIUM : R-410A, 730 g STYRNING : KONTROLLPANEL MED FJÄRRKONTROLL FLÄKTHASTIGHET : 3 (HI, MED, LOW) LUFTFLÖDE : 450 m 3 /h (HI-SPEED) LJUDNIVÅ : 54 db(a) TIMER : 24-timmar ON/OFF-TIMER TEMPERATURINSTÄLLNING : 18 ~ 30 DIMENSION : 450 B x 380 D x 840 H (mm) VIKT : 35 kg STANDARD TILLBEHÖR : Kanalanslutning, 140 mm (5.5 INCHES) Max längd mm straight EXTENDABLE LENGTH mm NOTERA: KYLKAPACITET ÄR BEROENDE AV OMGIVANDE LUFTTEMPERATUR OCH LUFTFUKTIGHET. Uppfyller ErP Directive 2009/125/EC 10

12 TILLBEHÖR KANAL FÖR UTBLÅS Vid kylning blåser varm luft ut på baksidan. För att transportera bort den varma luften använd den medlevererade kanalen t. Installera enligt bild nedan 11

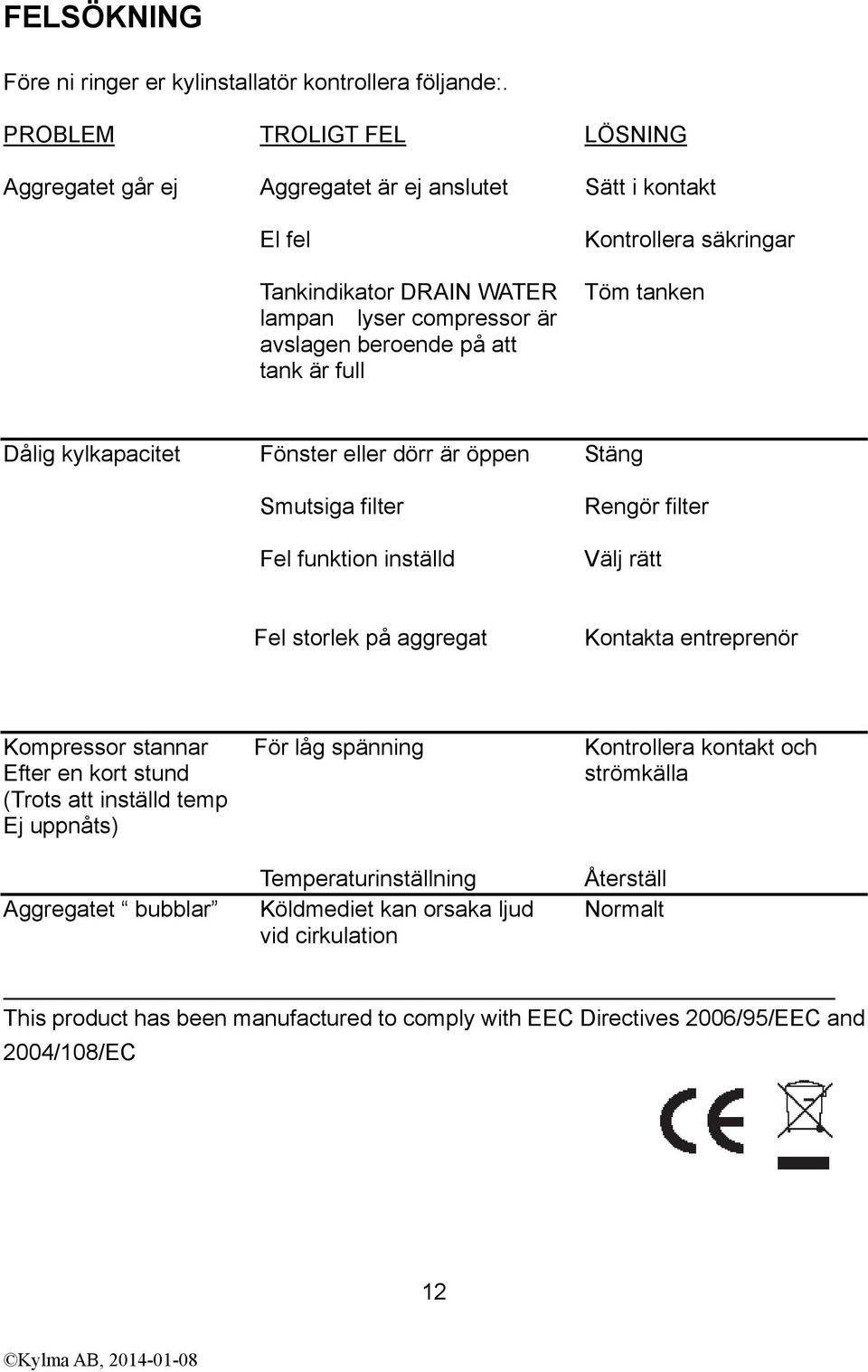

13 FELSÖKNING Före ni ringer er kylinstallatör kontrollera följande:. PROBLEM TROLIGT FEL LÖSNING Aggregatet går ej Aggregatet är ej anslutet Sätt i kontakt El fel Tankindikator DRAIN WATER lampan lyser compressor är avslagen beroende på att tank är full Kontrollera säkringar Töm tanken Dålig kylkapacitet Fönster eller dörr är öppen Stäng Smutsiga filter Fel funktion inställd Rengör filter Välj rätt Fel storlek på aggregat Kontakta entreprenör Kompressor stannar För låg spänning Kontrollera kontakt och Efter en kort stund strömkälla (Trots att inställd temp Ej uppnåts) Temperaturinställning Återställ Aggregatet bubblar Köldmediet kan orsaka ljud Normalt vid cirkulation This product has been manufactured to comply with EEC Directives 2006/95/EEC and 2004/108/EC 12
