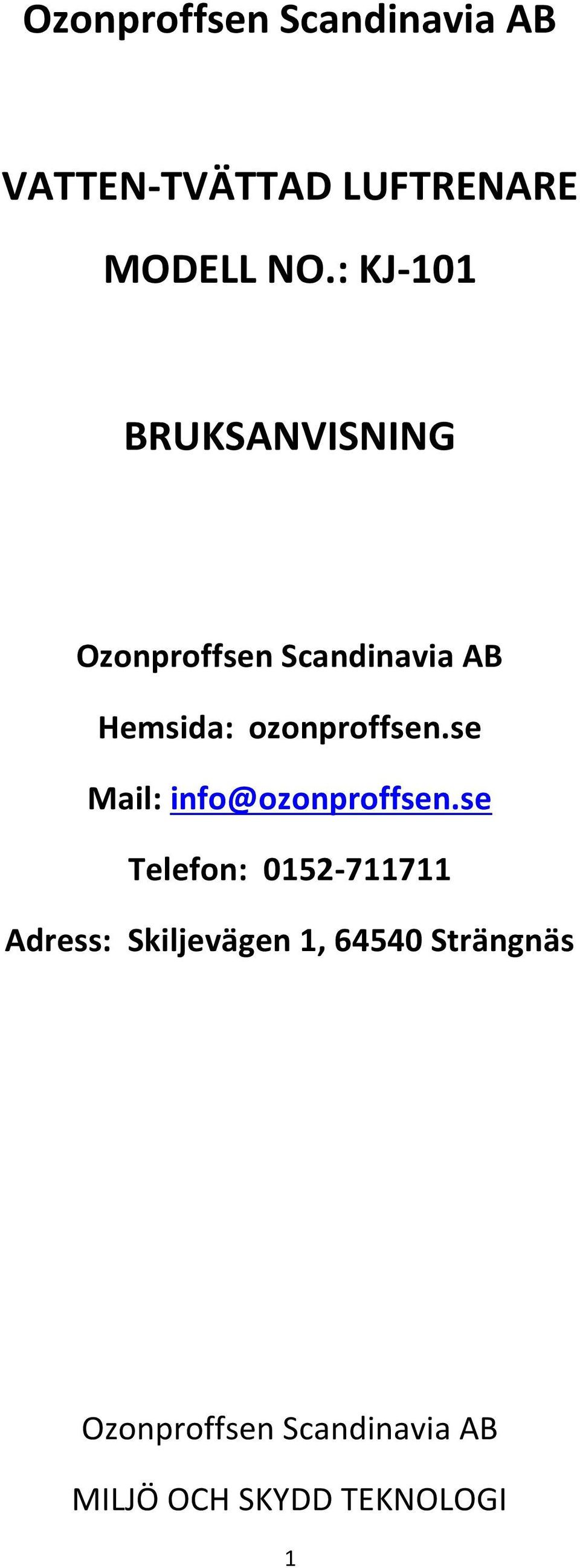

1 Ozonproffsen Scandinavia AB VATTEN-TVÄTTAD LUFTRENARE MODELL NO.: KJ-101 BRUKSANVISNING Ozonproffsen Scandinavia AB Hemsida: ozonproffsen.se Mail: Telefon: Adress: Skiljevägen 1, Strängnäs Ozonproffsen Scandinavia AB MILJÖ OCH SKYDD TEKNOLOGI 1

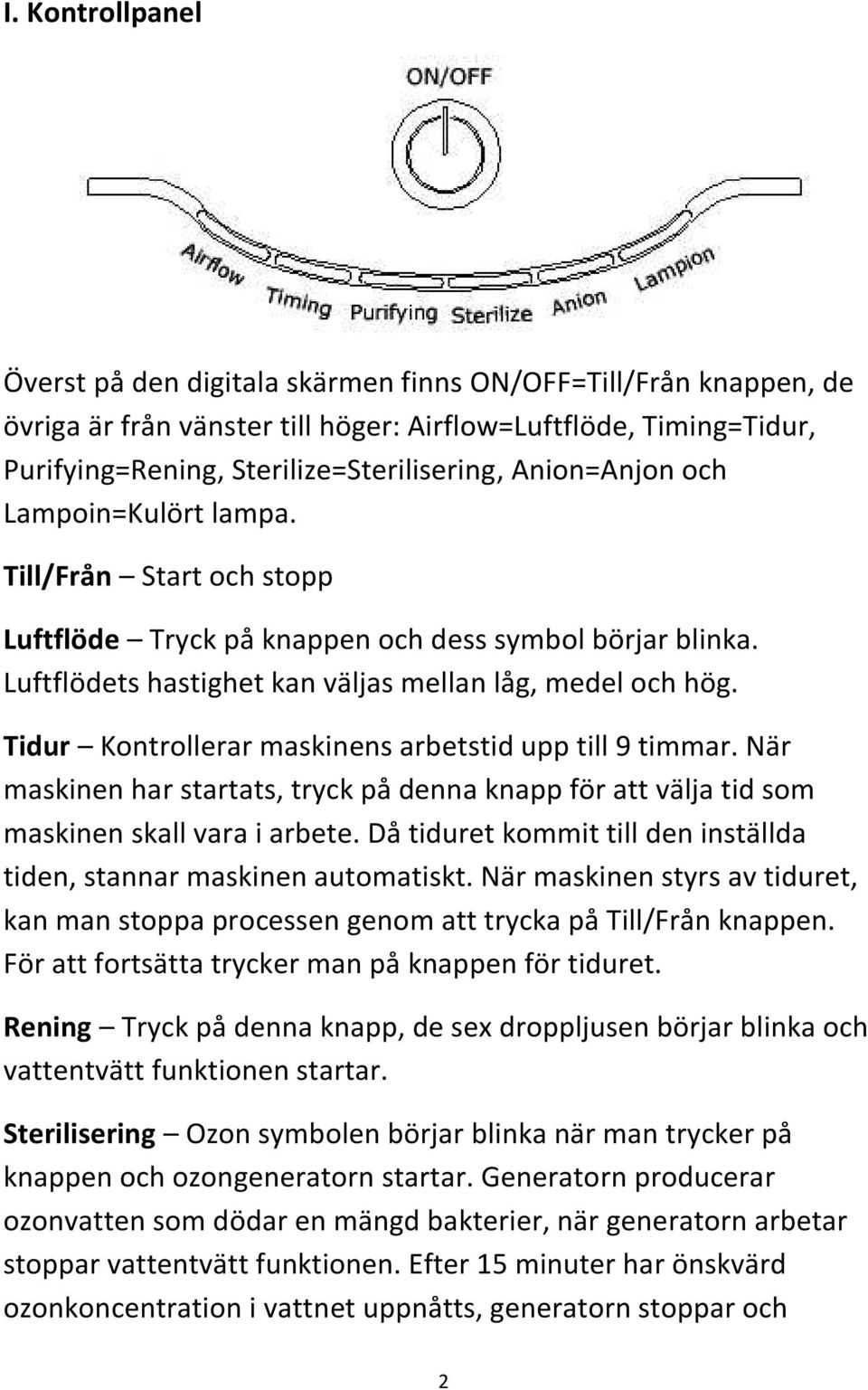

2 I. Kontrollpanel Överst på den digitala skärmen finns ON/OFF=Till/Från knappen, de övriga är från vänster till höger: Airflow=Luftflöde, Timing=Tidur, Purifying=Rening, Sterilize=Sterilisering, Anion=Anjon och Lampoin=Kulört lampa. Till/Från Start och stopp Luftflöde Tryck på knappen och dess symbol börjar blinka. Luftflödets hastighet kan väljas mellan låg, medel och hög. Tidur Kontrollerar maskinens arbetstid upp till 9 timmar. När maskinen har startats, tryck på denna knapp för att välja tid som maskinen skall vara i arbete. Då tiduret kommit till den inställda tiden, stannar maskinen automatiskt. När maskinen styrs av tiduret, kan man stoppa processen genom att trycka på Till/Från knappen. För att fortsätta trycker man på knappen för tiduret. Rening Tryck på denna knapp, de sex droppljusen börjar blinka och vattentvätt funktionen startar. Sterilisering Ozon symbolen börjar blinka när man trycker på knappen och ozongeneratorn startar. Generatorn producerar ozonvatten som dödar en mängd bakterier, när generatorn arbetar stoppar vattentvätt funktionen. Efter 15 minuter har önskvärd ozonkoncentration i vattnet uppnåtts, generatorn stoppar och 2

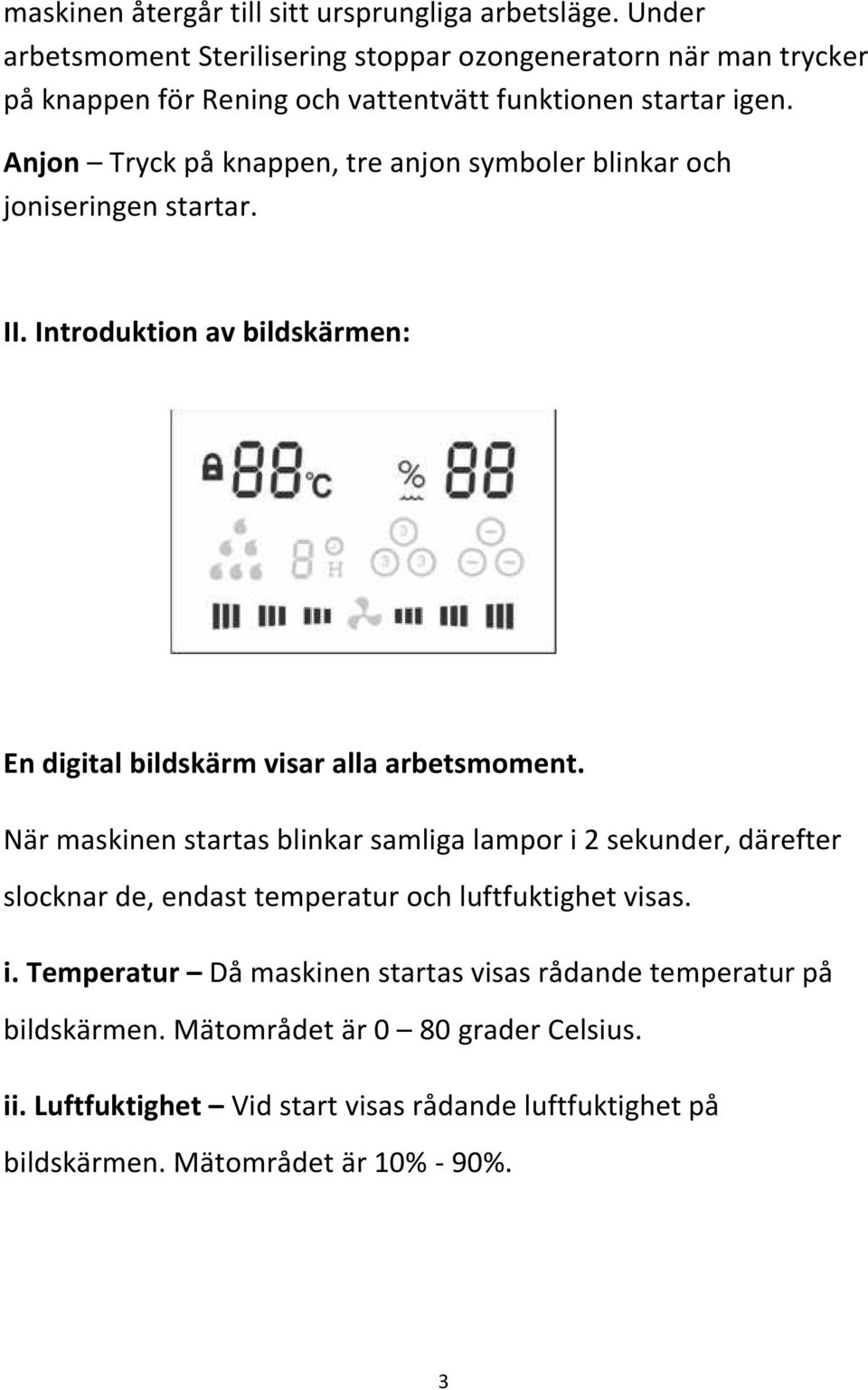

3 maskinen återgår till sitt ursprungliga arbetsläge. Under arbetsmoment Sterilisering stoppar ozongeneratorn när man trycker på knappen för Rening och vattentvätt funktionen startar igen. Anjon Tryck på knappen, tre anjon symboler blinkar och joniseringen startar. II. Introduktion av bildskärmen: En digital bildskärm visar alla arbetsmoment. När maskinen startas blinkar samliga lampor i 2 sekunder, därefter slocknar de, endast temperatur och luftfuktighet visas. i. Temperatur Då maskinen startas visas rådande temperatur på bildskärmen. Mätområdet är 0 80 grader Celsius. ii. Luftfuktighet Vid start visas rådande luftfuktighet på bildskärmen. Mätområdet är 10% - 90%. 3

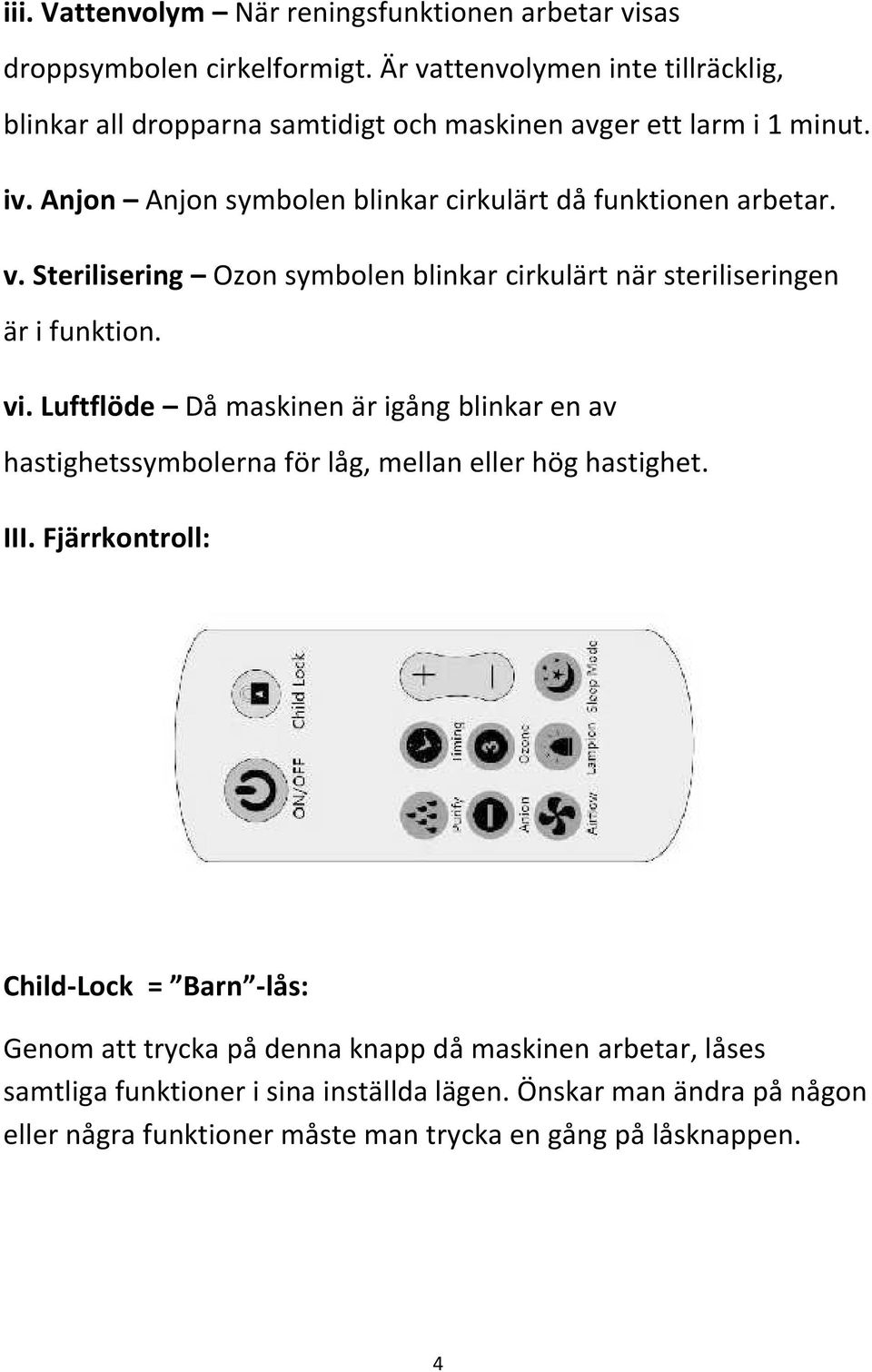

4 iii. Vattenvolym När reningsfunktionen arbetar visas droppsymbolen cirkelformigt. Är vattenvolymen inte tillräcklig, blinkar all dropparna samtidigt och maskinen avger ett larm i 1 minut. iv. Anjon Anjon symbolen blinkar cirkulärt då funktionen arbetar. v. Sterilisering Ozon symbolen blinkar cirkulärt när steriliseringen är i funktion. vi. Luftflöde Då maskinen är igång blinkar en av hastighetssymbolerna för låg, mellan eller hög hastighet. III. Fjärrkontroll: Child-Lock = Barn -lås: Genom att trycka på denna knapp då maskinen arbetar, låses samtliga funktioner i sina inställda lägen. Önskar man ändra på någon eller några funktioner måste man trycka en gång på låsknappen. 4

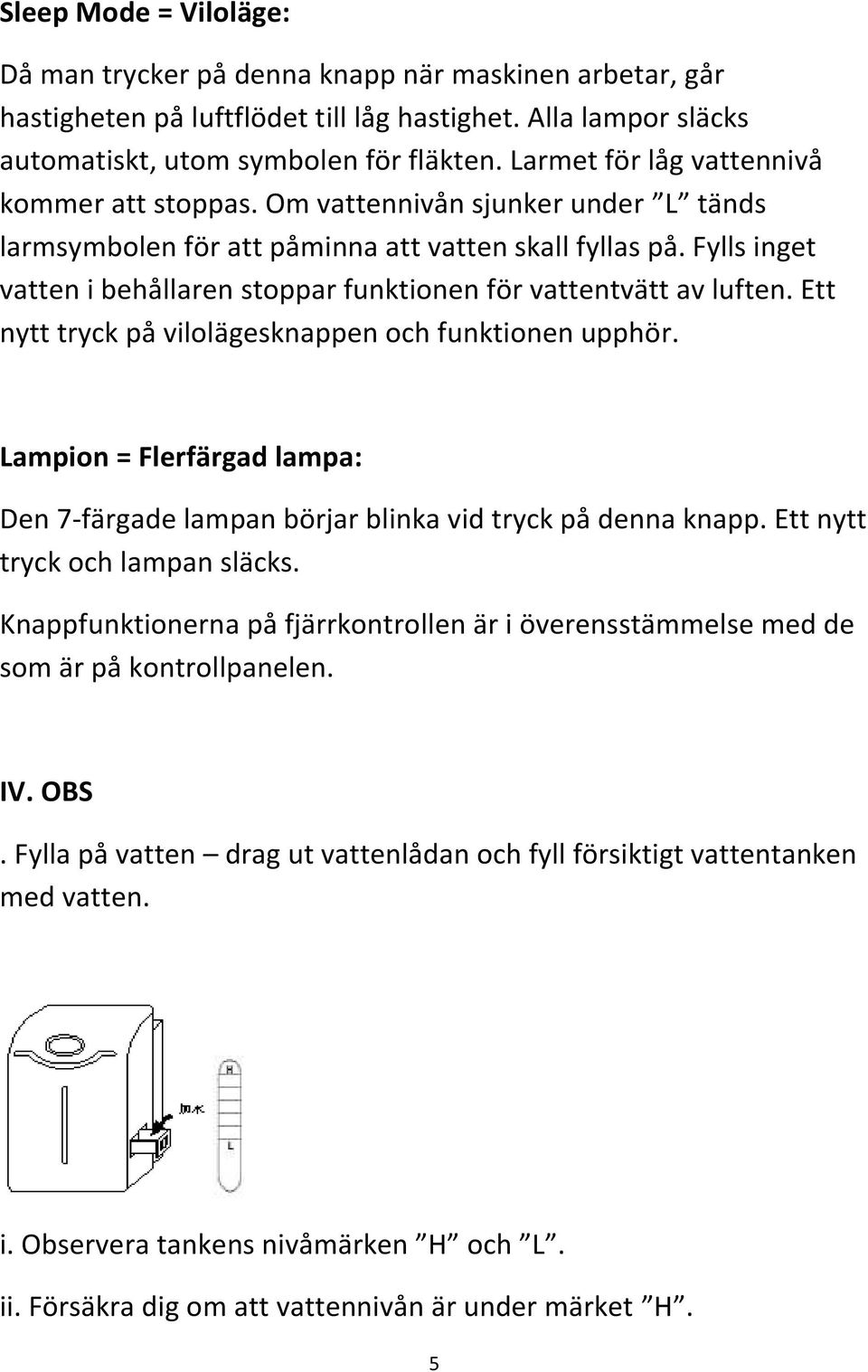

5 Sleep Mode = Viloläge: Då man trycker på denna knapp när maskinen arbetar, går hastigheten på luftflödet till låg hastighet. Alla lampor släcks automatiskt, utom symbolen för fläkten. Larmet för låg vattennivå kommer att stoppas. Om vattennivån sjunker under L tänds larmsymbolen för att påminna att vatten skall fyllas på. Fylls inget vatten i behållaren stoppar funktionen för vattentvätt av luften. Ett nytt tryck på vilolägesknappen och funktionen upphör. Lampion = Flerfärgad lampa: Den 7-färgade lampan börjar blinka vid tryck på denna knapp. Ett nytt tryck och lampan släcks. Knappfunktionerna på fjärrkontrollen är i överensstämmelse med de som är på kontrollpanelen. IV. OBS. Fylla på vatten drag ut vattenlådan och fyll försiktigt vattentanken med vatten. i. Observera tankens nivåmärken H och L. ii. Försäkra dig om att vattennivån är under märket H. 5

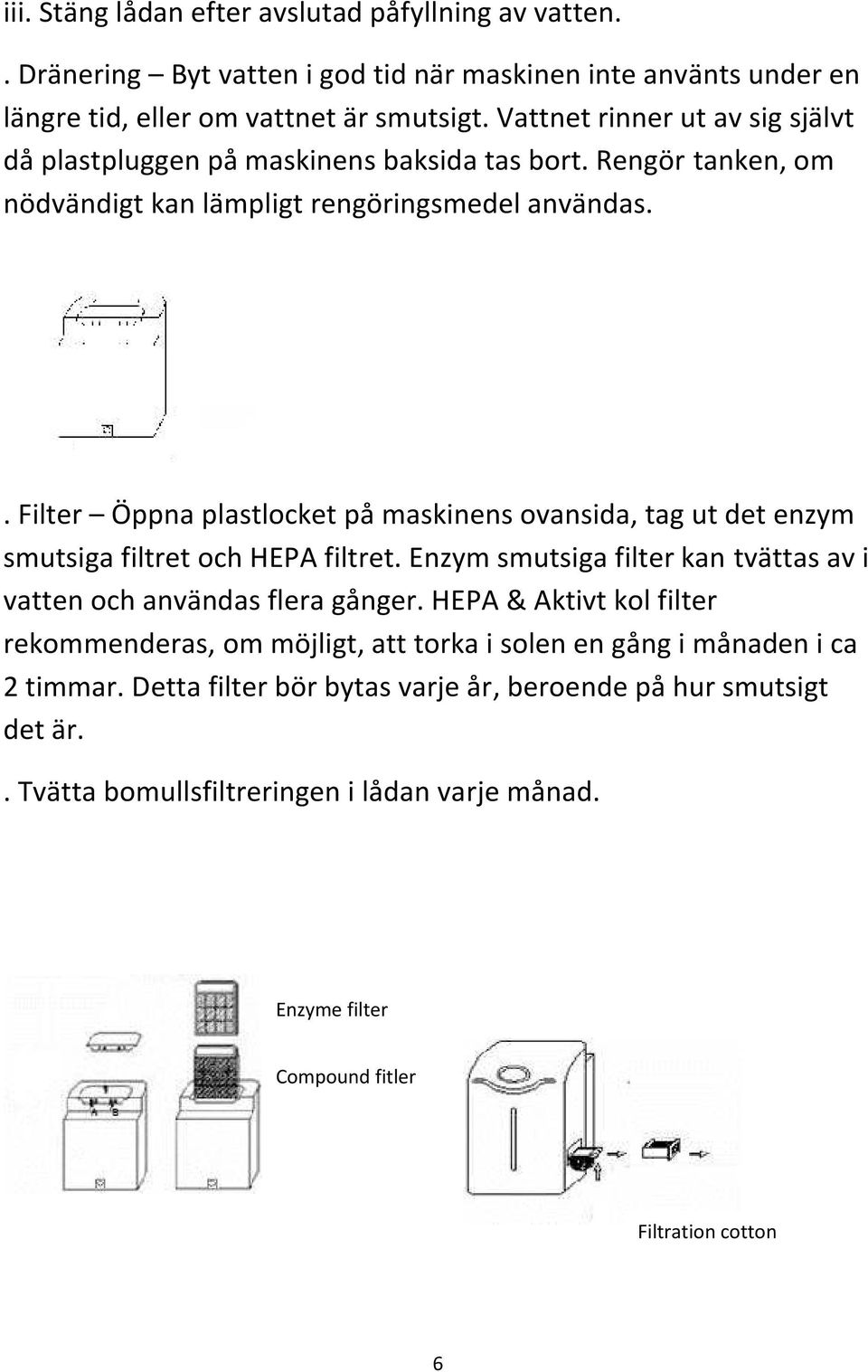

6 iii. Stäng lådan efter avslutad påfyllning av vatten.. Dränering Byt vatten i god tid när maskinen inte använts under en längre tid, eller om vattnet är smutsigt. Vattnet rinner ut av sig självt då plastpluggen på maskinens baksida tas bort. Rengör tanken, om nödvändigt kan lämpligt rengöringsmedel användas.. Filter Öppna plastlocket på maskinens ovansida, tag ut det enzym smutsiga filtret och HEPA filtret. Enzym smutsiga filter kan tvättas av i vatten och användas flera gånger. HEPA & Aktivt kol filter rekommenderas, om möjligt, att torka i solen en gång i månaden i ca 2 timmar. Detta filter bör bytas varje år, beroende på hur smutsigt det är.. Tvätta bomullsfiltreringen i lådan varje månad. Enzyme filter Compound fitler Filtration cotton 6

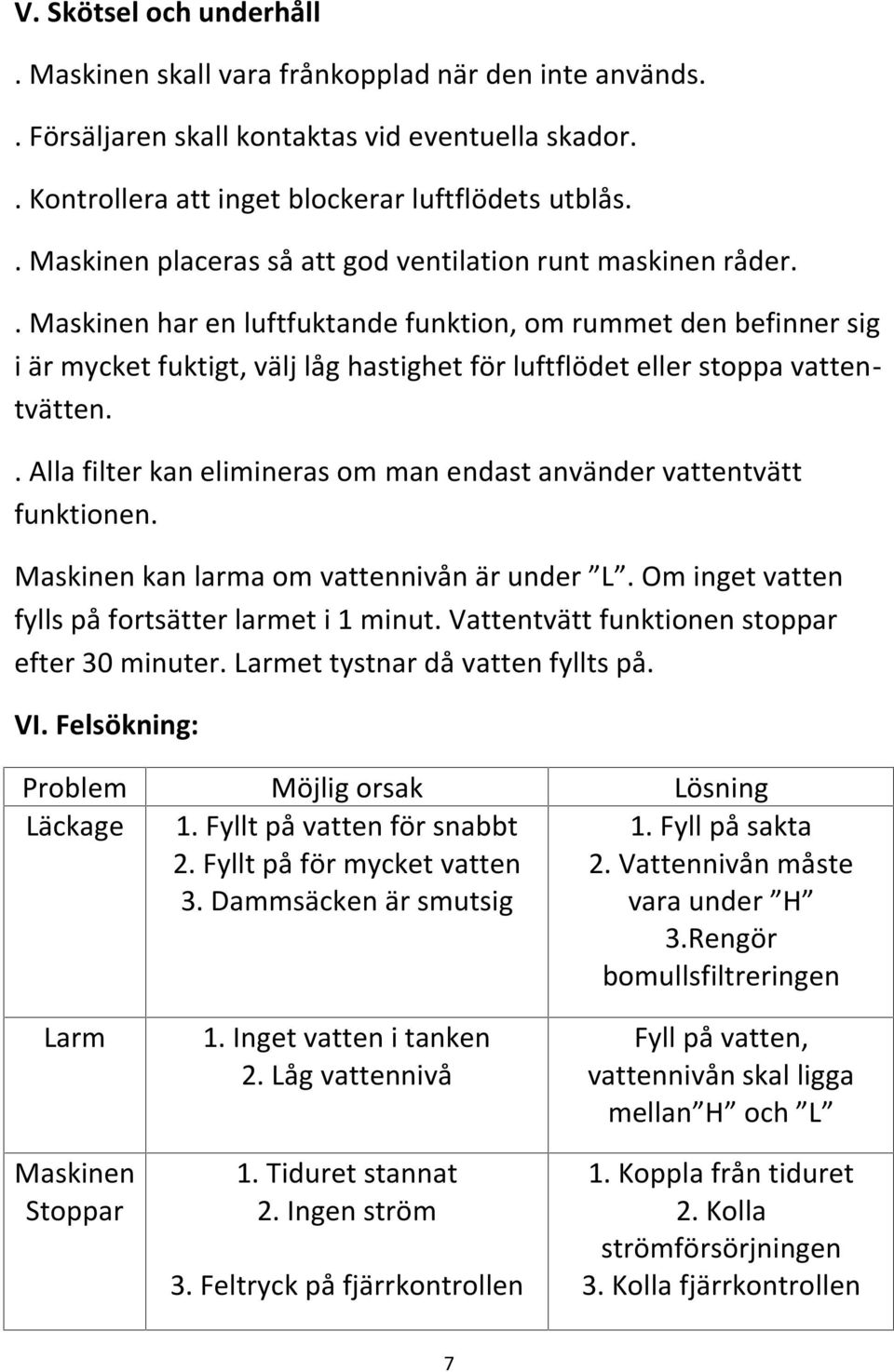

7 V. Skötsel och underhåll. Maskinen skall vara frånkopplad när den inte används.. Försäljaren skall kontaktas vid eventuella skador.. Kontrollera att inget blockerar luftflödets utblås.. Maskinen placeras så att god ventilation runt maskinen råder.. Maskinen har en luftfuktande funktion, om rummet den befinner sig i är mycket fuktigt, välj låg hastighet för luftflödet eller stoppa vattentvätten.. Alla filter kan elimineras om man endast använder vattentvätt funktionen. Maskinen kan larma om vattennivån är under L. Om inget vatten fylls på fortsätter larmet i 1 minut. Vattentvätt funktionen stoppar efter 30 minuter. Larmet tystnar då vatten fyllts på. VI. Felsökning: Problem Möjlig orsak Lösning Läckage 1. Fyllt på vatten för snabbt 2. Fyllt på för mycket vatten 3. Dammsäcken är smutsig 1. Fyll på sakta 2. Vattennivån måste vara under H 3.Rengör bomullsfiltreringen Larm Maskinen Stoppar 1. Inget vatten i tanken 2. Låg vattennivå 1. Tiduret stannat 2. Ingen ström 3. Feltryck på fjärrkontrollen Fyll på vatten, vattennivån skal ligga mellan H och L 1. Koppla från tiduret 2. Kolla strömförsörjningen 3. Kolla fjärrkontrollen 7

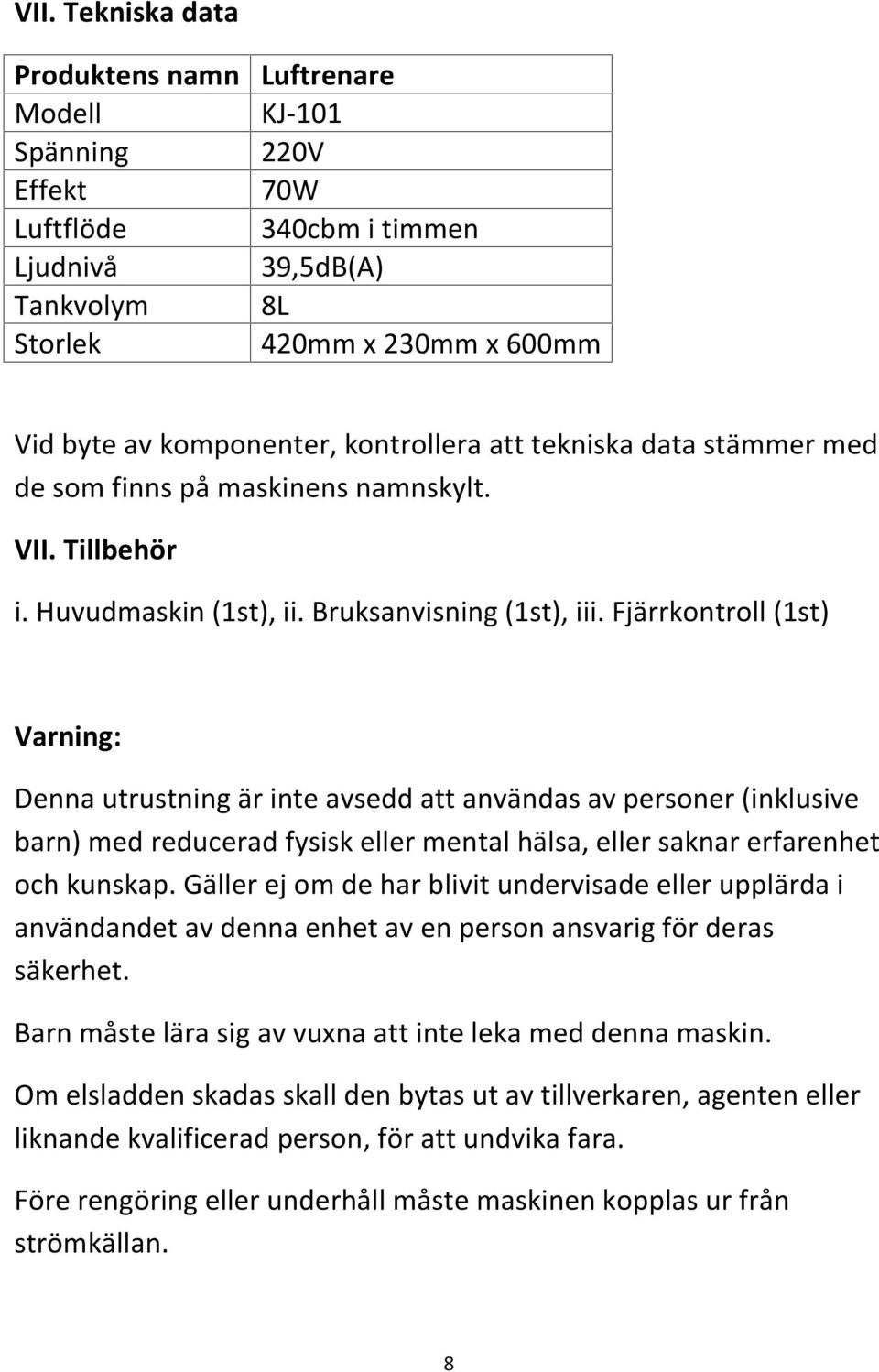

8 VII. Tekniska data Produktens namn Modell Spänning Effekt Luftflöde Ljudnivå Tankvolym Storlek Luftrenare KJ V 70W 340cbm i timmen 39,5dB(A) 8L 420mm x 230mm x 600mm Vid byte av komponenter, kontrollera att tekniska data stämmer med de som finns på maskinens namnskylt. VII. Tillbehör i. Huvudmaskin (1st), ii. Bruksanvisning (1st), iii. Fjärrkontroll (1st) Varning: Denna utrustning är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk eller mental hälsa, eller saknar erfarenhet och kunskap. Gäller ej om de har blivit undervisade eller upplärda i användandet av denna enhet av en person ansvarig för deras säkerhet. Barn måste lära sig av vuxna att inte leka med denna maskin. Om elsladden skadas skall den bytas ut av tillverkaren, agenten eller liknande kvalificerad person, för att undvika fara. Före rengöring eller underhåll måste maskinen kopplas ur från strömkällan. 8
