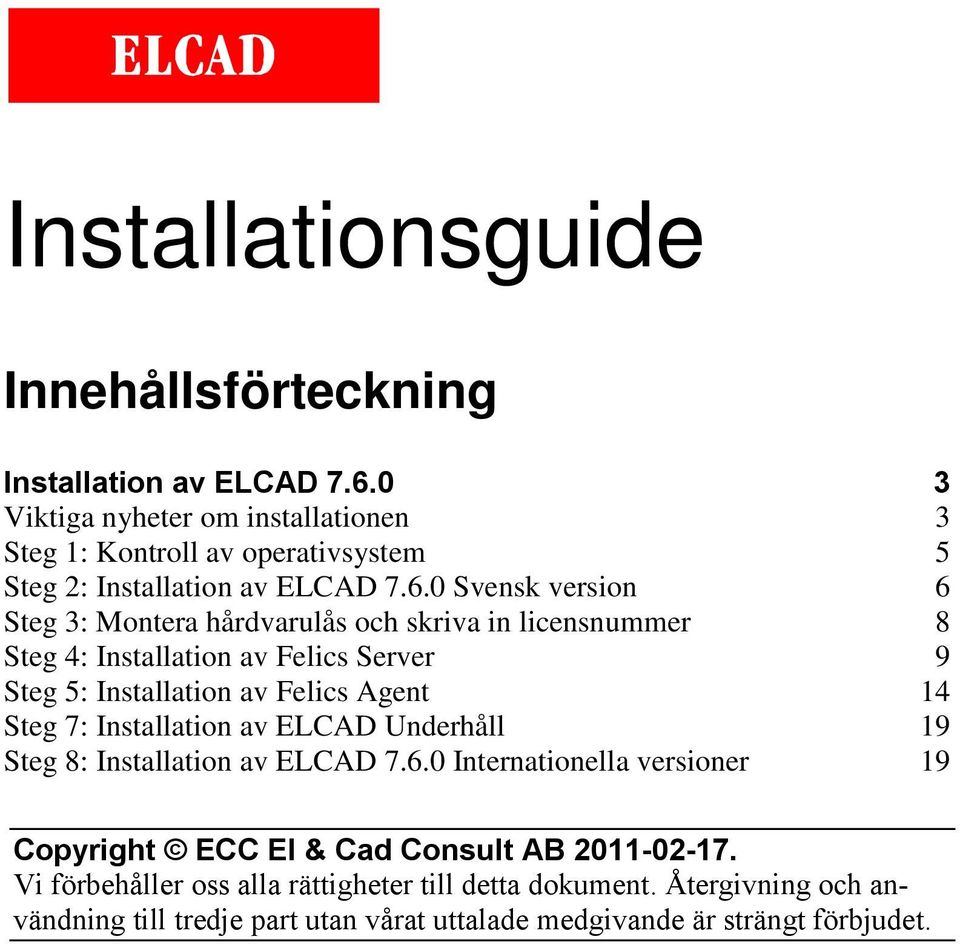

1 Installationsguide Innehållsförteckning Installation av ELCAD Viktiga nyheter om installationen 3 Steg 1: Kontroll av operativsystem 5 Steg 2: Installation av ELCAD Svensk version 6 Steg 3: Montera hårdvarulås och skriva in licensnummer 8 Steg 4: Installation av Felics Server 9 Steg 5: Installation av Felics Agent 14 Steg 7: Installation av ELCAD Underhåll 19 Steg 8: Installation av ELCAD Internationella versioner 19 Copyright ECC El & Cad Consult AB Vi förbehåller oss alla rättigheter till detta dokument. Återgivning och användning till tredje part utan vårat uttalade medgivande är strängt förbjudet.

2

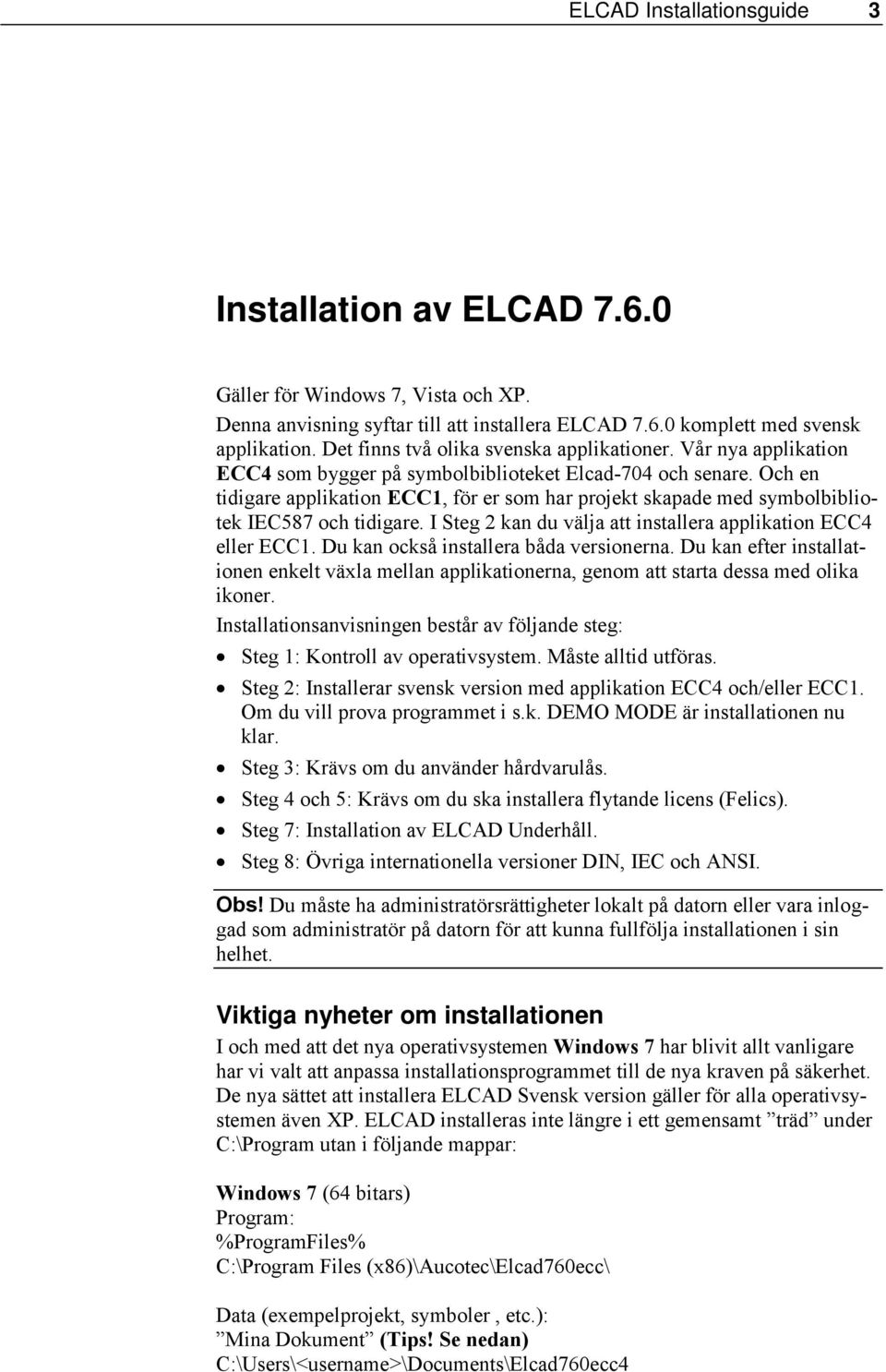

3 ELCAD Installationsguide 3 Installation av ELCAD Gäller för Windows 7, Vista och XP. Denna anvisning syftar till att installera ELCAD komplett med svensk applikation. Det finns två olika svenska applikationer. Vår nya applikation ECC4 som bygger på symbolbiblioteket Elcad-704 och senare. Och en tidigare applikation ECC1, för er som har projekt skapade med symbolbibliotek IEC587 och tidigare. I Steg 2 kan du välja att installera applikation ECC4 eller ECC1. Du kan också installera båda versionerna. Du kan efter installationen enkelt växla mellan applikationerna, genom att starta dessa med olika ikoner. Installationsanvisningen består av följande steg: Steg 1: Kontroll av operativsystem. Måste alltid utföras. Steg 2: Installerar svensk version med applikation ECC4 och/eller ECC1. Om du vill prova programmet i s.k. DEMO MODE är installationen nu klar. Steg 3: Krävs om du använder hårdvarulås. Steg 4 och 5: Krävs om du ska installera flytande licens (Felics). Steg 7: Installation av ELCAD Underhåll. Steg 8: Övriga internationella versioner DIN, IEC och ANSI. Obs! Du måste ha administratörsrättigheter lokalt på datorn eller vara inloggad som administratör på datorn för att kunna fullfölja installationen i sin helhet. Viktiga nyheter om installationen I och med att det nya operativsystemen Windows 7 har blivit allt vanligare har vi valt att anpassa installationsprogrammet till de nya kraven på säkerhet. De nya sättet att installera ELCAD Svensk version gäller för alla operativsystemen även XP. ELCAD installeras inte längre i ett gemensamt träd under C:\Program utan i följande mappar: Windows 7 (64 bitars) Program: %ProgramFiles% C:\Program Files (x86)\aucotec\elcad760ecc\ Data (exempelprojekt, symboler, etc.): Mina Dokument (Tips! Se nedan) C:\Users\<username>\Documents\Elcad760ecc4

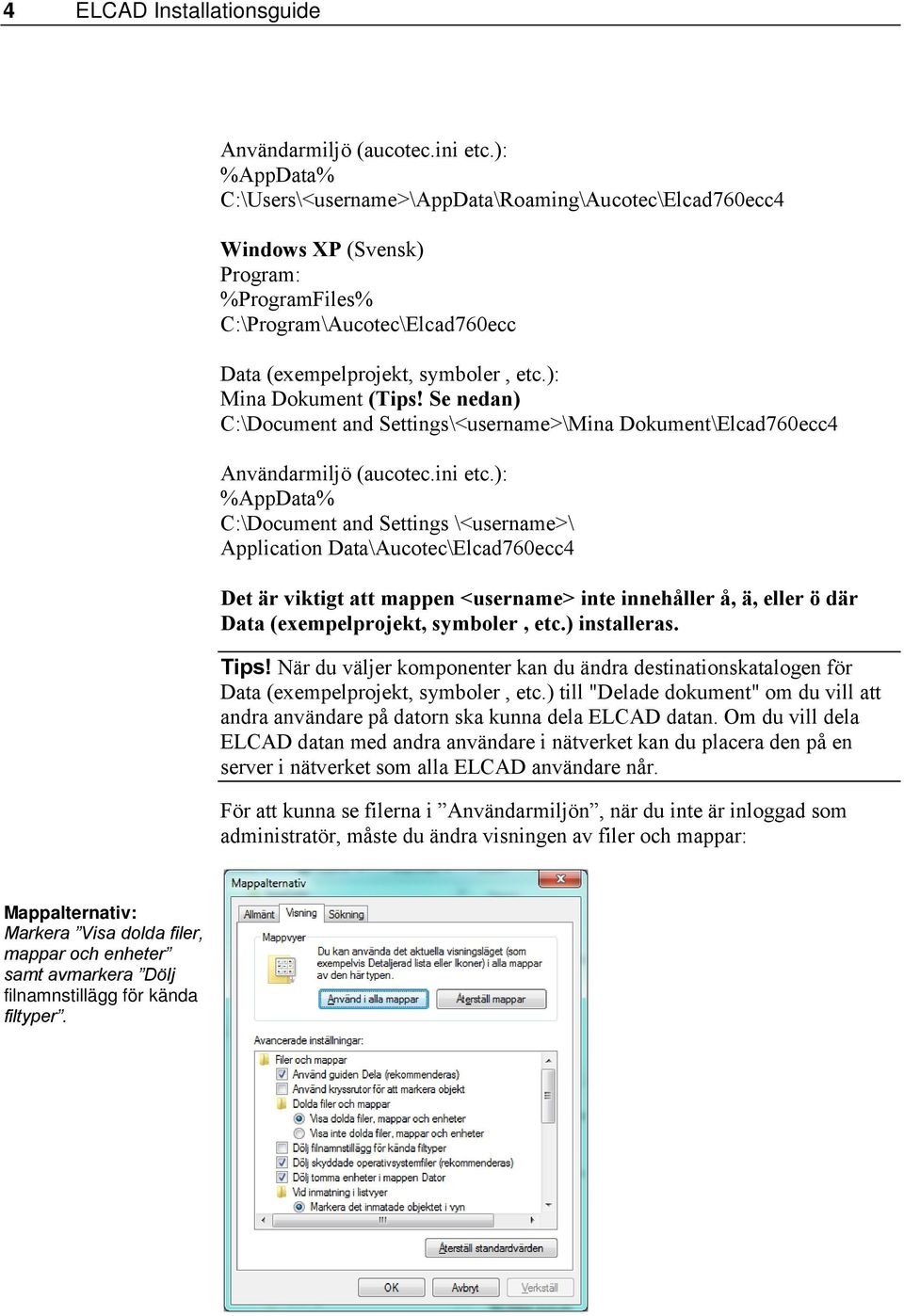

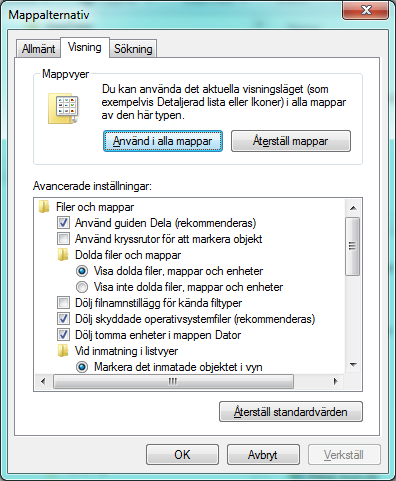

4 4 ELCAD Installationsguide Användarmiljö (aucotec.ini etc.): %AppData% C:\Users\<username>\AppData\Roaming\Aucotec\Elcad760ecc4 Windows XP (Svensk) Program: %ProgramFiles% C:\Program\Aucotec\Elcad760ecc Data (exempelprojekt, symboler, etc.): Mina Dokument (Tips! Se nedan) C:\Document and Settings\<username>\Mina Dokument\Elcad760ecc4 Användarmiljö (aucotec.ini etc.): %AppData% C:\Document and Settings \<username>\ Application Data\Aucotec\Elcad760ecc4 Det är viktigt att mappen <username> inte innehåller å, ä, eller ö där Data (exempelprojekt, symboler, etc.) installeras. Tips! När du väljer komponenter kan du ändra destinationskatalogen för Data (exempelprojekt, symboler, etc.) till "Delade dokument" om du vill att andra användare på datorn ska kunna dela ELCAD datan. Om du vill dela ELCAD datan med andra användare i nätverket kan du placera den på en server i nätverket som alla ELCAD användare når. För att kunna se filerna i Användarmiljön, när du inte är inloggad som administratör, måste du ändra visningen av filer och mappar: Mappalternativ: Markera Visa dolda filer, mappar och enheter samt avmarkera Dölj filnamnstillägg för kända filtyper.

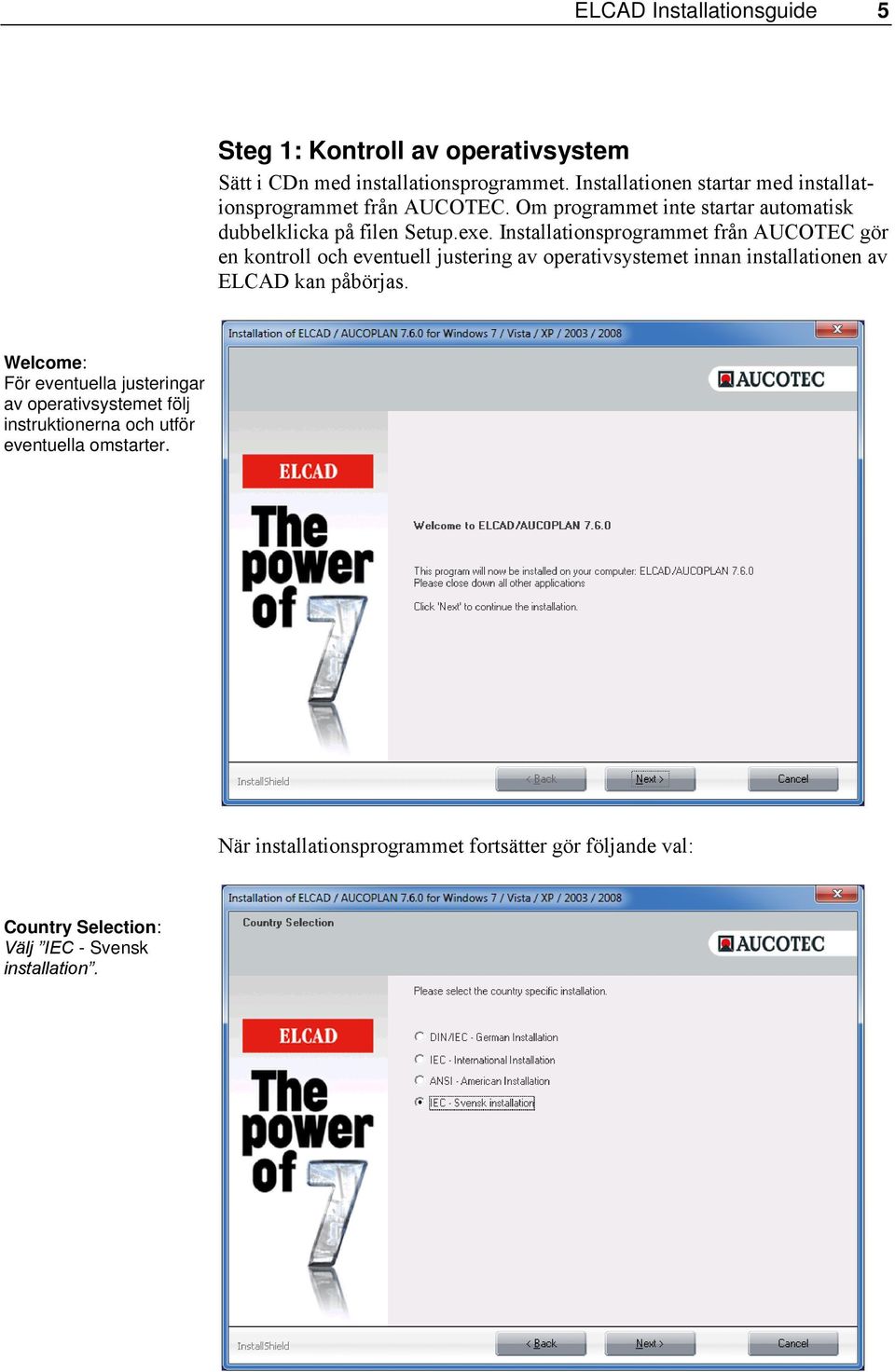

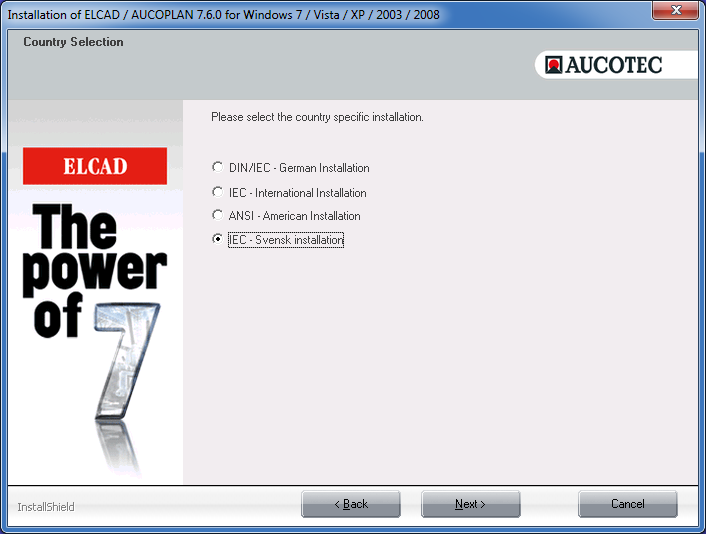

5 ELCAD Installationsguide 5 Steg 1: Kontroll av operativsystem Sätt i CDn med installationsprogrammet. Installationen startar med installationsprogrammet från AUCOTEC. Om programmet inte startar automatisk dubbelklicka på filen Setup.exe. Installationsprogrammet från AUCOTEC gör en kontroll och eventuell justering av operativsystemet innan installationen av ELCAD kan påbörjas. Welcome: För eventuella justeringar av operativsystemet följ instruktionerna och utför eventuella omstarter. När installationsprogrammet fortsätter gör följande val: Country Selection: Välj IEC - Svensk installation.

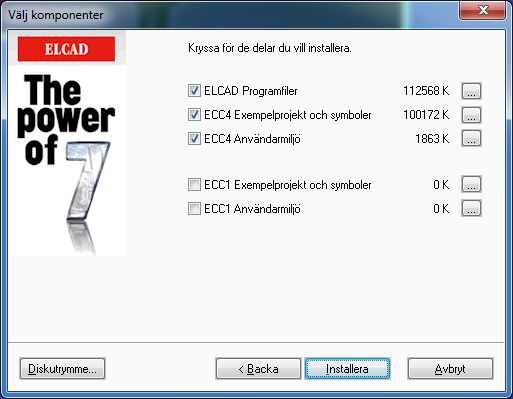

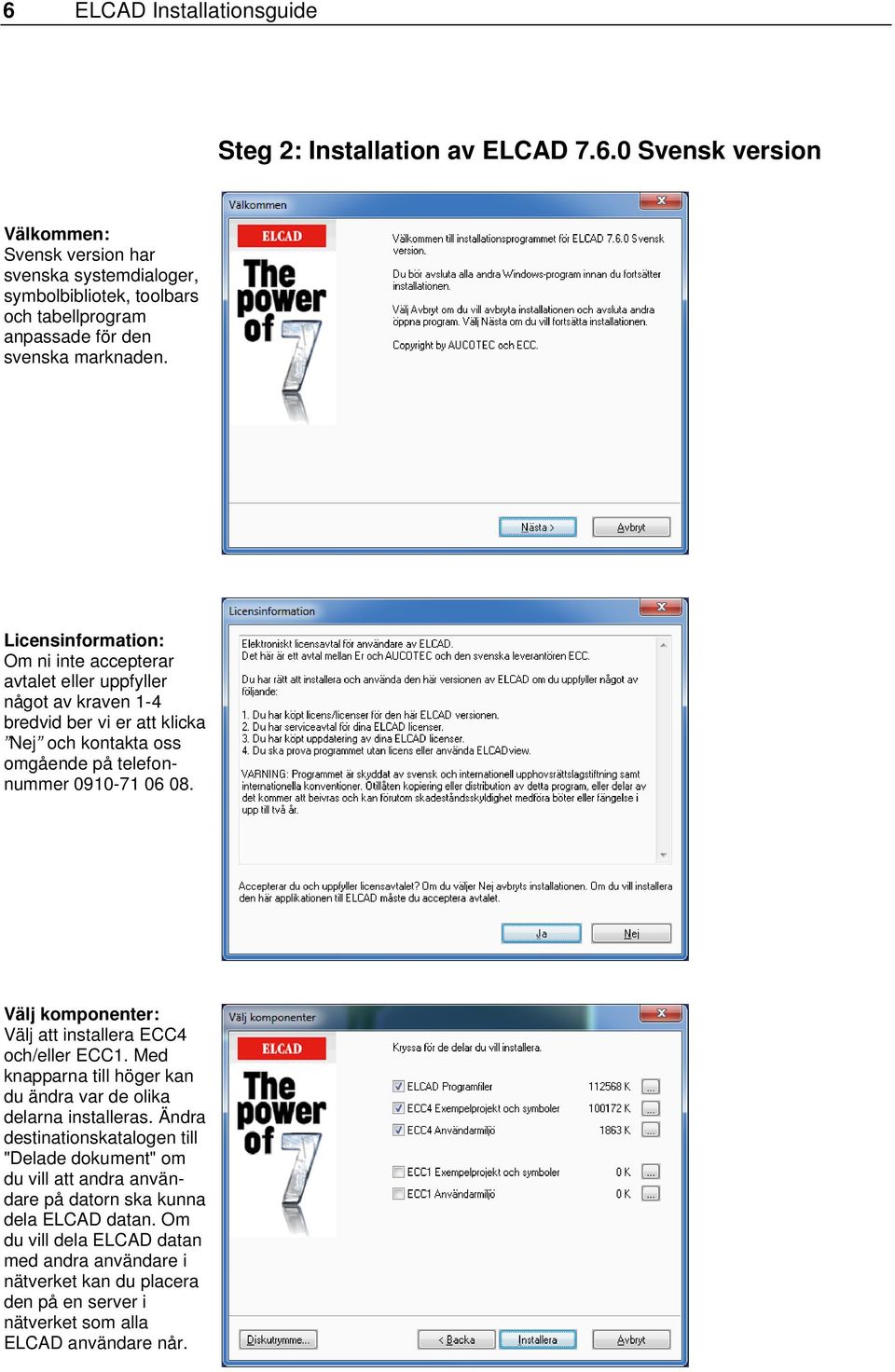

6 6 ELCAD Installationsguide Steg 2: Installation av ELCAD Svensk version Välkommen: Svensk version har svenska systemdialoger, symbolbibliotek, toolbars och tabellprogram anpassade för den svenska marknaden. Licensinformation: Om ni inte accepterar avtalet eller uppfyller något av kraven 1-4 bredvid ber vi er att klicka Nej och kontakta oss omgående på telefonnummer Välj komponenter: Välj att installera ECC4 och/eller ECC1. Med knapparna till höger kan du ändra var de olika delarna installeras. Ändra destinationskatalogen till "Delade dokument" om du vill att andra användare på datorn ska kunna dela ELCAD datan. Om du vill dela ELCAD datan med andra användare i nätverket kan du placera den på en server i nätverket som alla ELCAD användare når.

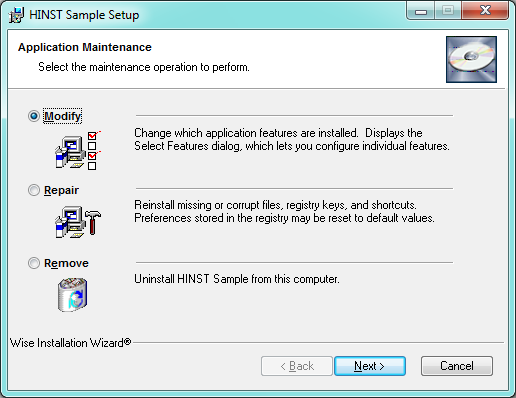

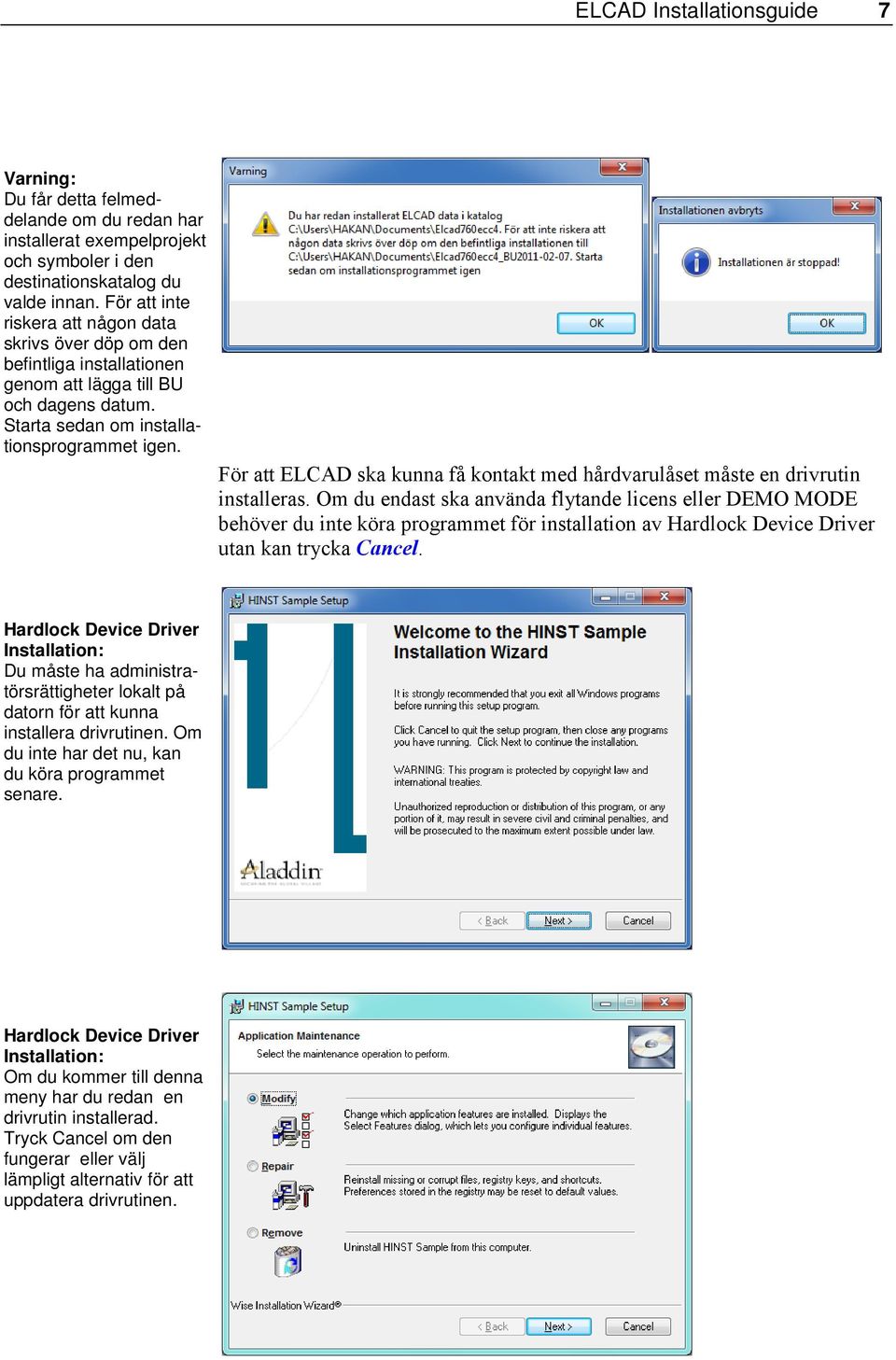

7 ELCAD Installationsguide 7 Varning: Du får detta felmeddelande om du redan har installerat exempelprojekt och symboler i den destinationskatalog du valde innan. För att inte riskera att någon data skrivs över döp om den befintliga installationen genom att lägga till BU och dagens datum. Starta sedan om installationsprogrammet igen. För att ELCAD ska kunna få kontakt med hårdvarulåset måste en drivrutin installeras. Om du endast ska använda flytande licens eller DEMO MODE behöver du inte köra programmet för installation av Hardlock Device Driver utan kan trycka Cancel. Hardlock Device Driver Installation: Du måste ha administratörsrättigheter lokalt på datorn för att kunna installera drivrutinen. Om du inte har det nu, kan du köra programmet senare. Hardlock Device Driver Installation: Om du kommer till denna meny har du redan en drivrutin installerad. Tryck Cancel om den fungerar eller välj lämpligt alternativ för att uppdatera drivrutinen.

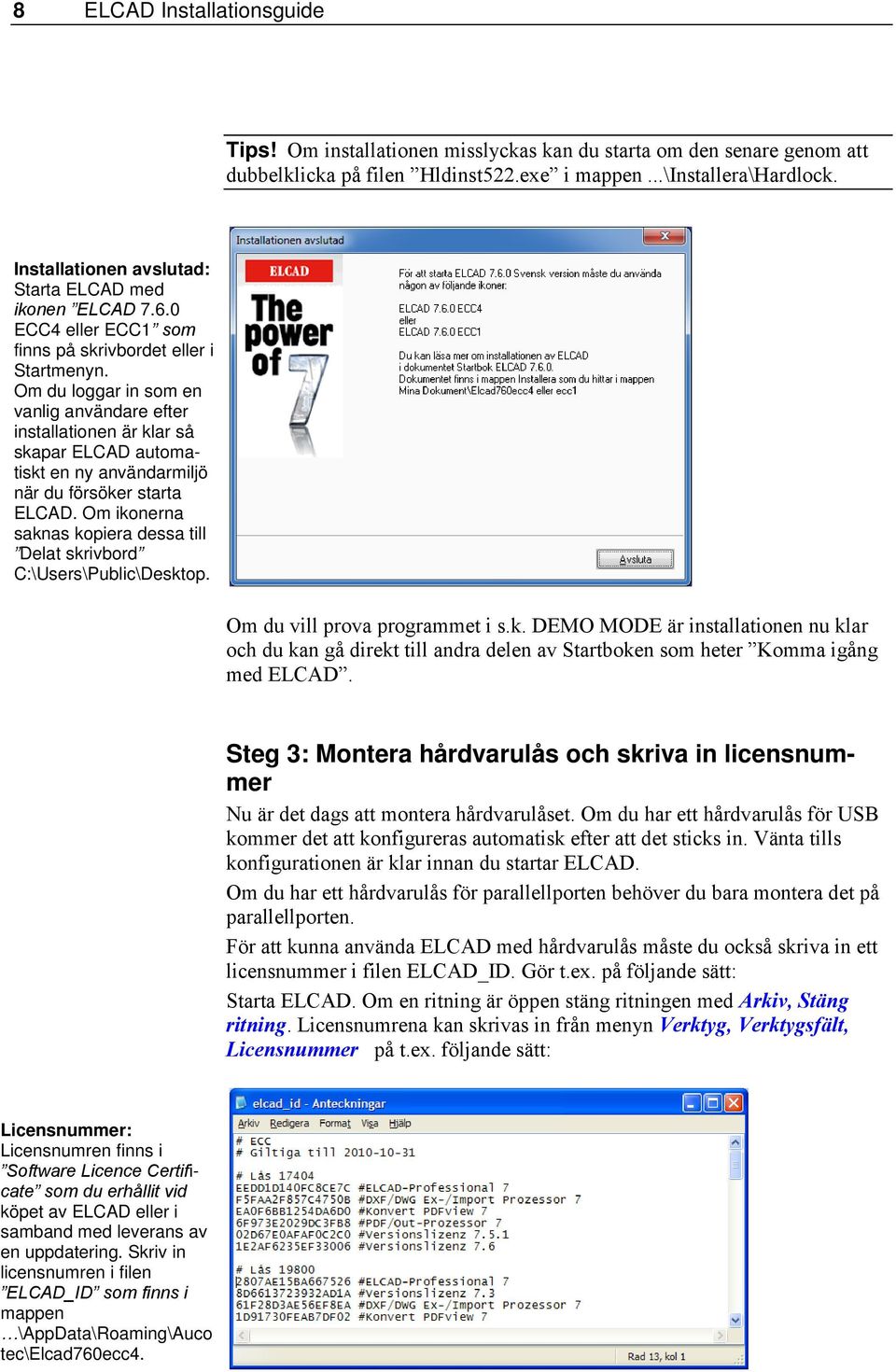

8 8 ELCAD Installationsguide Tips! Om installationen misslyckas kan du starta om den senare genom att dubbelklicka på filen Hldinst522.exe i mappen...\installera\hardlock. Installationen avslutad: Starta ELCAD med ikonen ELCAD ECC4 eller ECC1 som finns på skrivbordet eller i Startmenyn. Om du loggar in som en vanlig användare efter installationen är klar så skapar ELCAD automatiskt en ny användarmiljö när du försöker starta ELCAD. Om ikonerna saknas kopiera dessa till Delat skrivbord C:\Users\Public\Desktop. Om du vill prova programmet i s.k. DEMO MODE är installationen nu klar och du kan gå direkt till andra delen av Startboken som heter Komma igång med ELCAD. Steg 3: Montera hårdvarulås och skriva in licensnummer Nu är det dags att montera hårdvarulåset. Om du har ett hårdvarulås för USB kommer det att konfigureras automatisk efter att det sticks in. Vänta tills konfigurationen är klar innan du startar ELCAD. Om du har ett hårdvarulås för parallellporten behöver du bara montera det på parallellporten. För att kunna använda ELCAD med hårdvarulås måste du också skriva in ett licensnummer i filen ELCAD_ID. Gör t.ex. på följande sätt: Starta ELCAD. Om en ritning är öppen stäng ritningen med Arkiv, Stäng ritning. Licensnumrena kan skrivas in från menyn Verktyg, Verktygsfält, Licensnummer på t.ex. följande sätt: Licensnummer: Licensnumren finns i Software Licence Certificate som du erhållit vid köpet av ELCAD eller i samband med leverans av en uppdatering. Skriv in licensnumren i filen ELCAD_ID som finns i mappen \AppData\Roaming\Auco tec\elcad760ecc4.

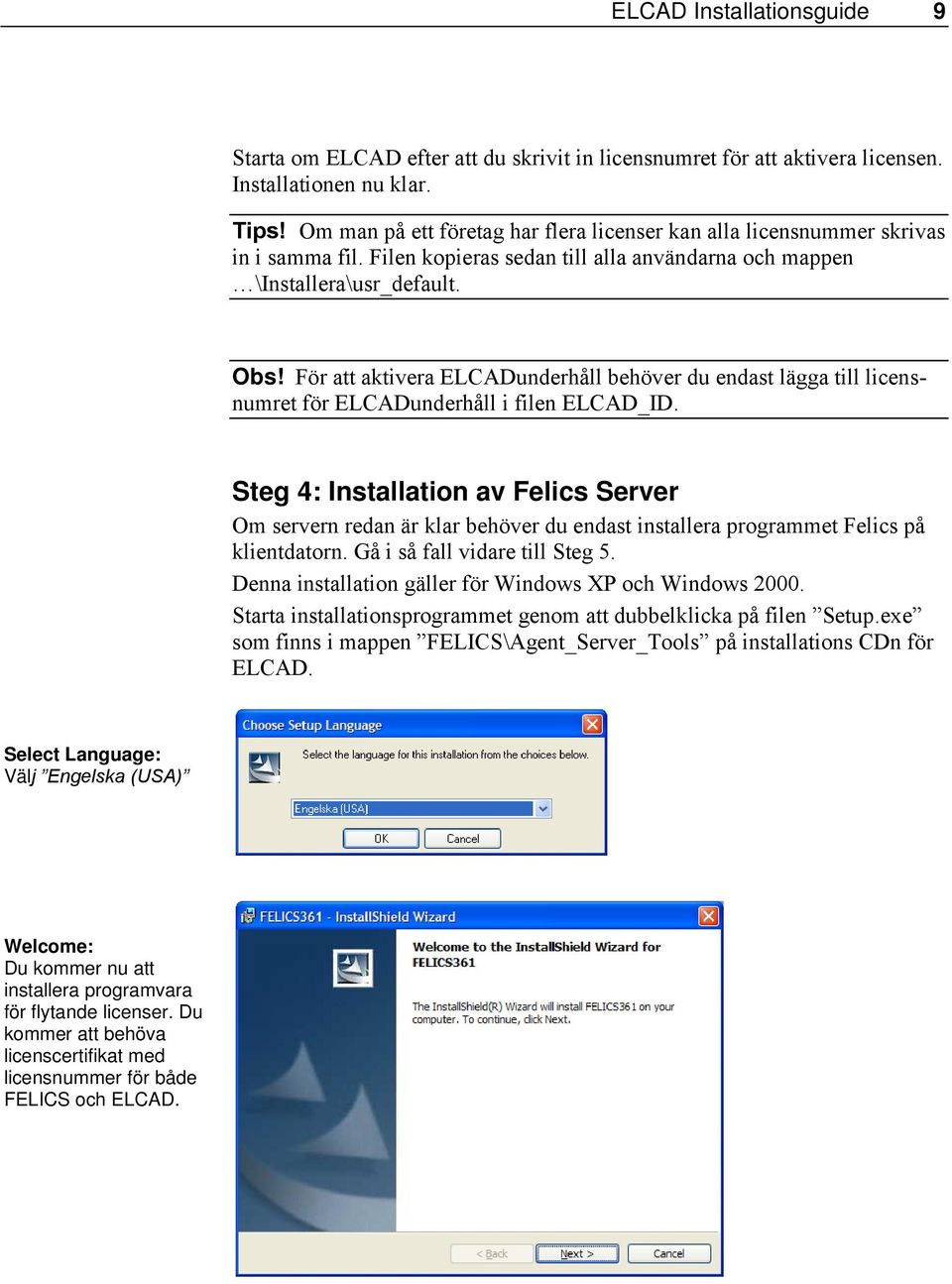

9 ELCAD Installationsguide 9 Starta om ELCAD efter att du skrivit in licensnumret för att aktivera licensen. Installationen nu klar. Tips! Om man på ett företag har flera licenser kan alla licensnummer skrivas in i samma fil. Filen kopieras sedan till alla användarna och mappen \Installera\usr_default. Obs! För att aktivera ELCADunderhåll behöver du endast lägga till licensnumret för ELCADunderhåll i filen ELCAD_ID. Steg 4: Installation av Felics Server Om servern redan är klar behöver du endast installera programmet Felics på klientdatorn. Gå i så fall vidare till Steg 5. Denna installation gäller för Windows XP och Windows Starta installationsprogrammet genom att dubbelklicka på filen Setup.exe som finns i mappen FELICS\Agent_Server_Tools på installations CDn för ELCAD. Select Language: Välj Engelska (USA) Welcome: Du kommer nu att installera programvara för flytande licenser. Du kommer att behöva licenscertifikat med licensnummer för både FELICS och ELCAD.

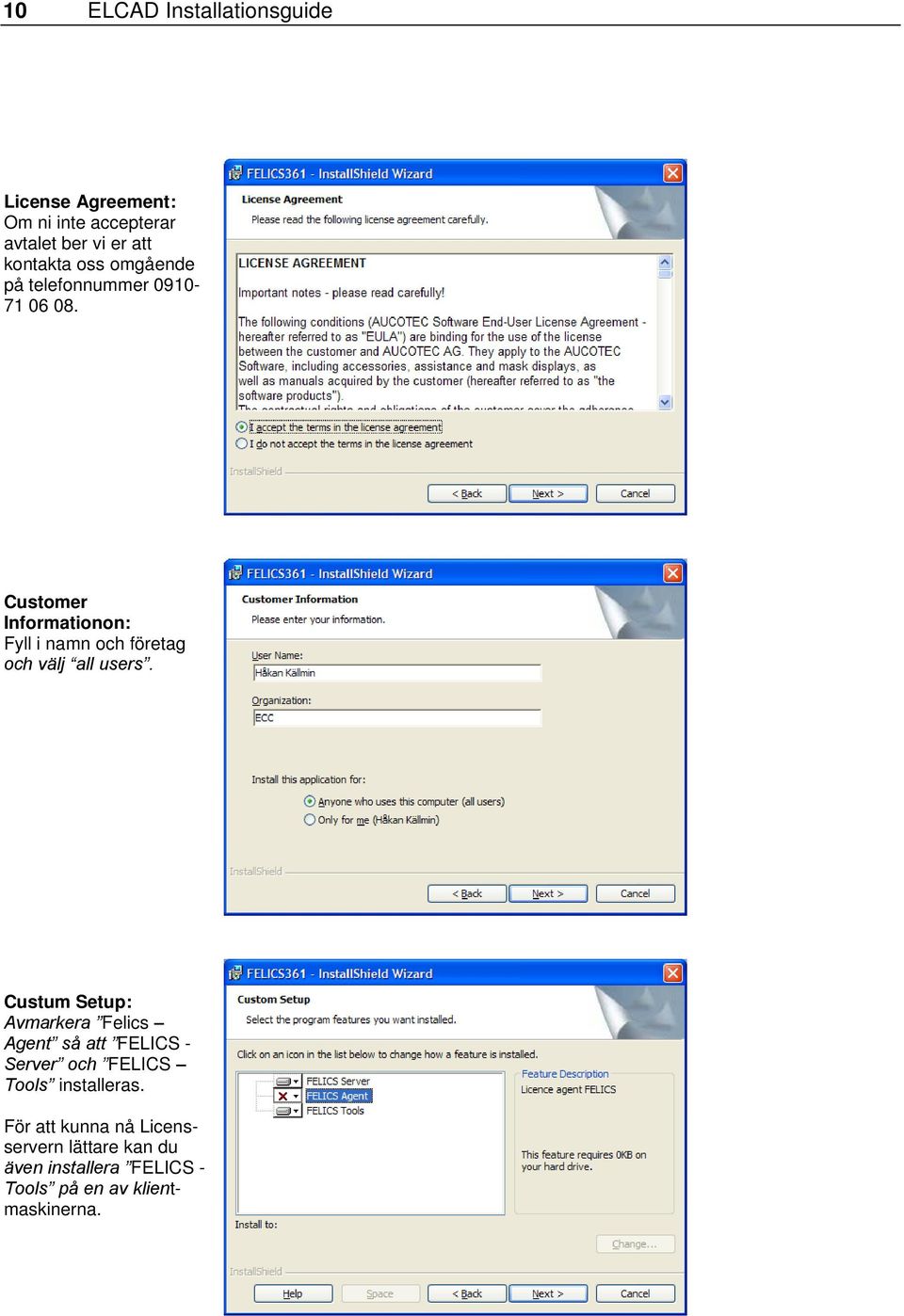

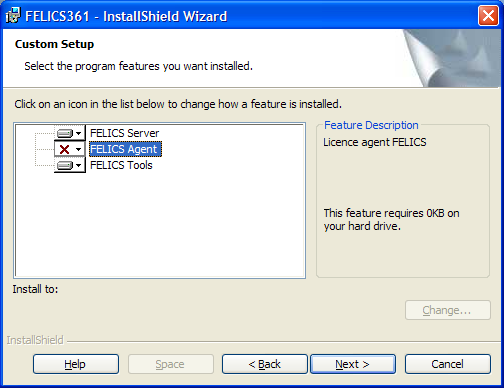

10 10 ELCAD Installationsguide License Agreement: Om ni inte accepterar avtalet ber vi er att kontakta oss omgående på telefonnummer Customer Informationon: Fyll i namn och företag och välj all users. Custum Setup: Avmarkera Felics Agent så att FELICS - Server och FELICS Tools installeras. För att kunna nå Licensservern lättare kan du även installera FELICS - Tools på en av klientmaskinerna.

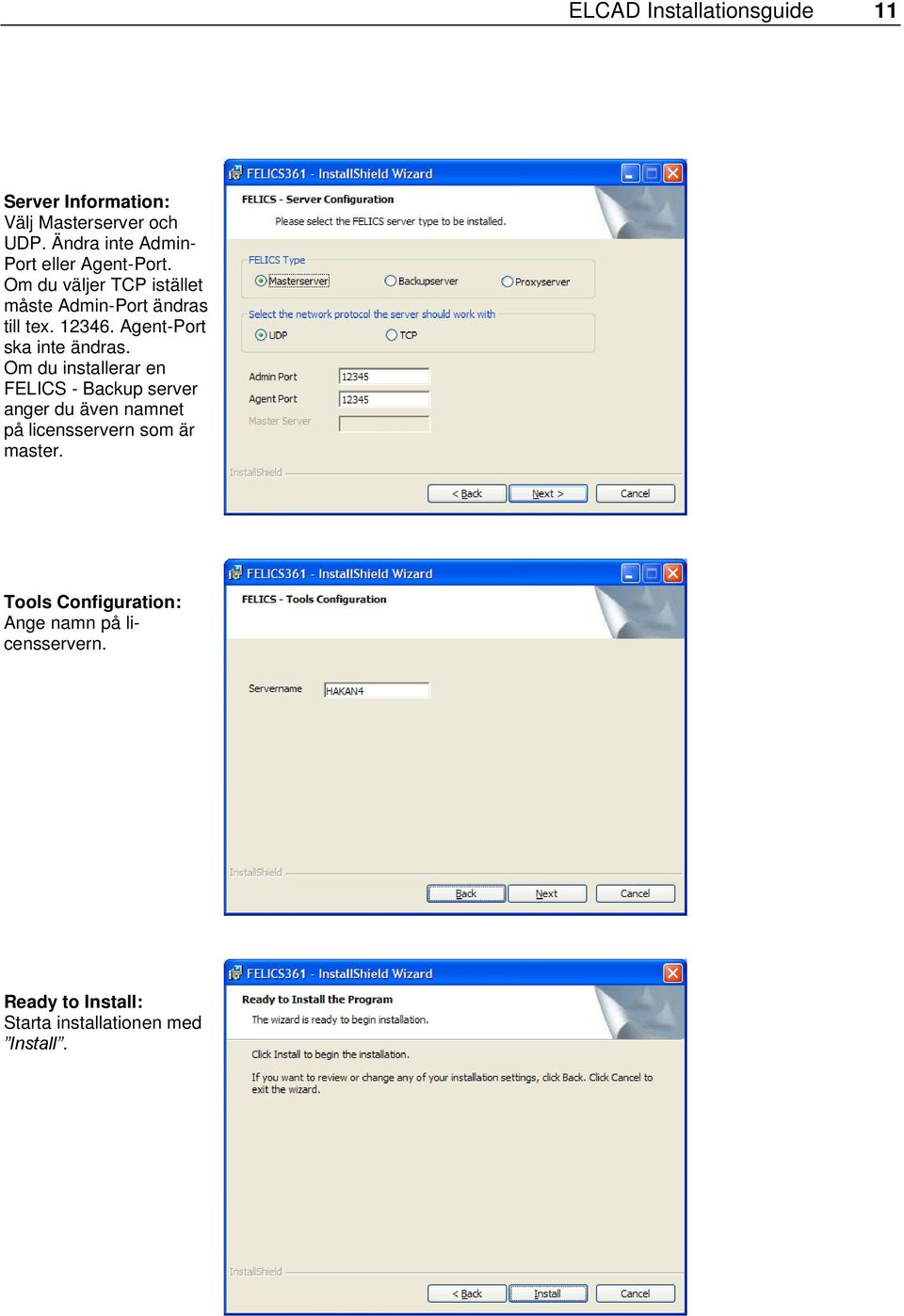

11 ELCAD Installationsguide 11 Server Information: Välj Masterserver och UDP. Ändra inte Admin- Port eller Agent-Port. Om du väljer TCP istället måste Admin-Port ändras till tex Agent-Port ska inte ändras. Om du installerar en FELICS - Backup server anger du även namnet på licensservern som är master. Tools Configuration: Ange namn på licensservern. Ready to Install: Starta installationen med Install.

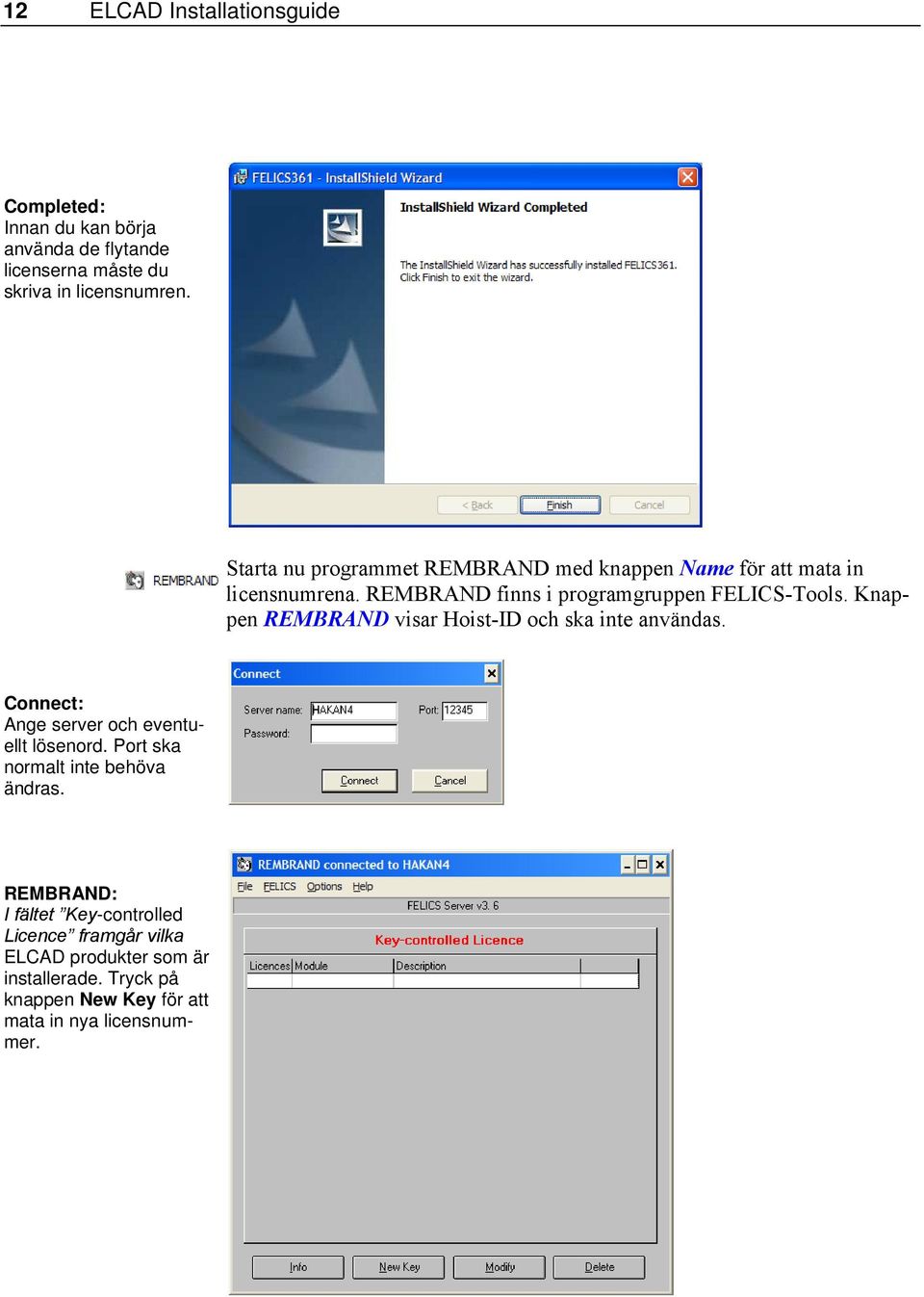

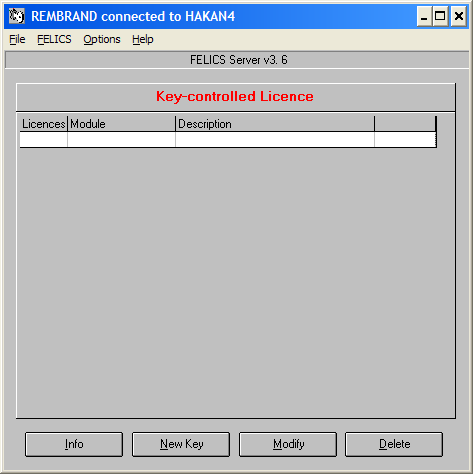

12 12 ELCAD Installationsguide Completed: Innan du kan börja använda de flytande licenserna måste du skriva in licensnumren. Starta nu programmet REMBRAND med knappen Name för att mata in licensnumrena. REMBRAND finns i programgruppen FELICS-Tools. Knappen REMBRAND visar Hoist-ID och ska inte användas. Connect: Ange server och eventuellt lösenord. Port ska normalt inte behöva ändras. REMBRAND: I fältet Key-controlled Licence framgår vilka ELCAD produkter som är installerade. Tryck på knappen New Key för att mata in nya licensnummer.

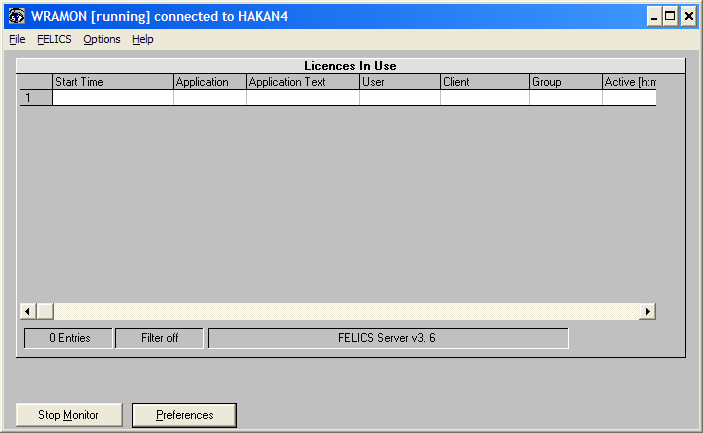

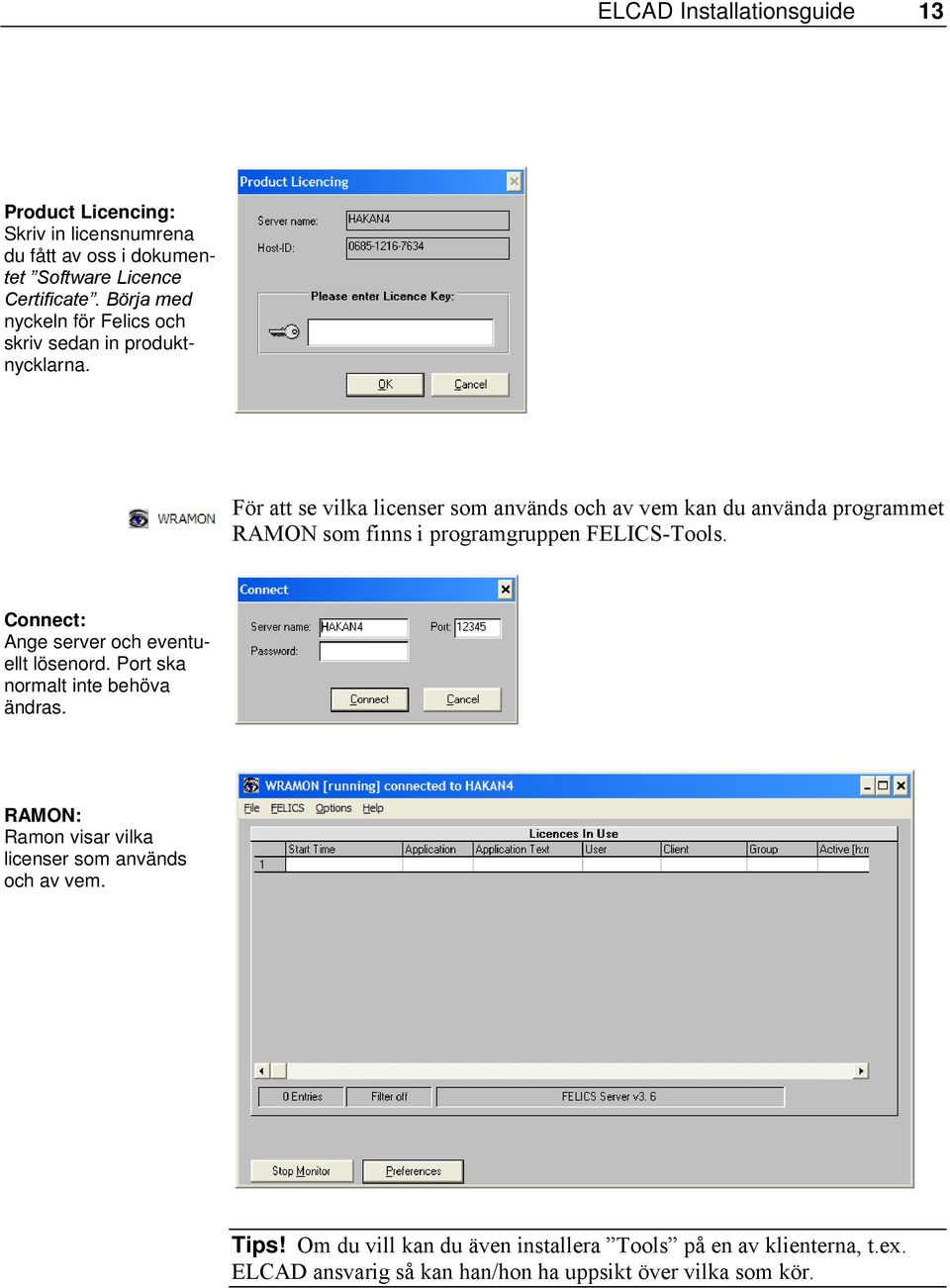

13 ELCAD Installationsguide 13 Product Licencing: Skriv in licensnumrena du fått av oss i dokumentet Software Licence Certificate. Börja med nyckeln för Felics och skriv sedan in produktnycklarna. För att se vilka licenser som används och av vem kan du använda programmet RAMON som finns i programgruppen FELICS-Tools. Connect: Ange server och eventuellt lösenord. Port ska normalt inte behöva ändras. RAMON: Ramon visar vilka licenser som används och av vem. Tips! Om du vill kan du även installera Tools på en av klienterna, t.ex. ELCAD ansvarig så kan han/hon ha uppsikt över vilka som kör.

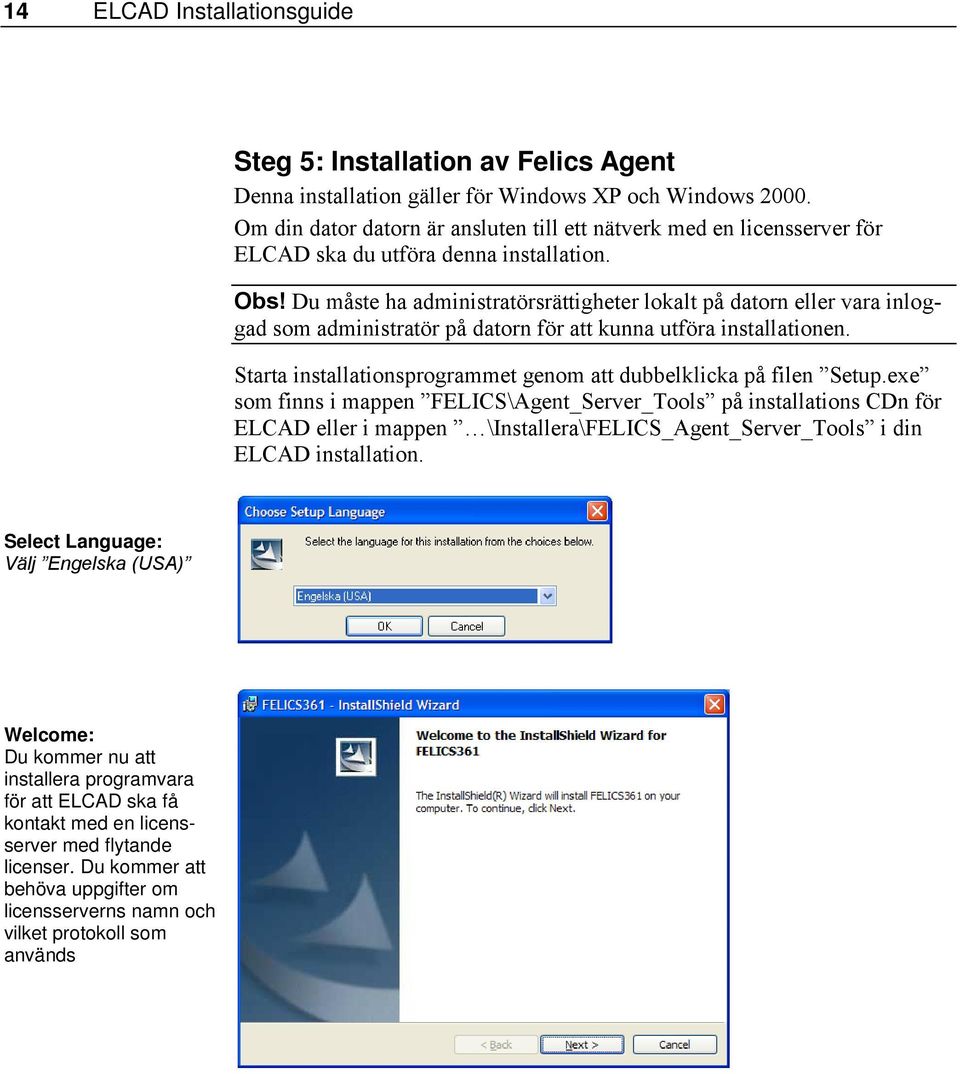

14 14 ELCAD Installationsguide Steg 5: Installation av Felics Agent Denna installation gäller för Windows XP och Windows Om din dator datorn är ansluten till ett nätverk med en licensserver för ELCAD ska du utföra denna installation. Obs! Du måste ha administratörsrättigheter lokalt på datorn eller vara inloggad som administratör på datorn för att kunna utföra installationen. Starta installationsprogrammet genom att dubbelklicka på filen Setup.exe som finns i mappen FELICS\Agent_Server_Tools på installations CDn för ELCAD eller i mappen \Installera\FELICS_Agent_Server_Tools i din ELCAD installation. Select Language: Välj Engelska (USA) Welcome: Du kommer nu att installera programvara för att ELCAD ska få kontakt med en licensserver med flytande licenser. Du kommer att behöva uppgifter om licensserverns namn och vilket protokoll som används

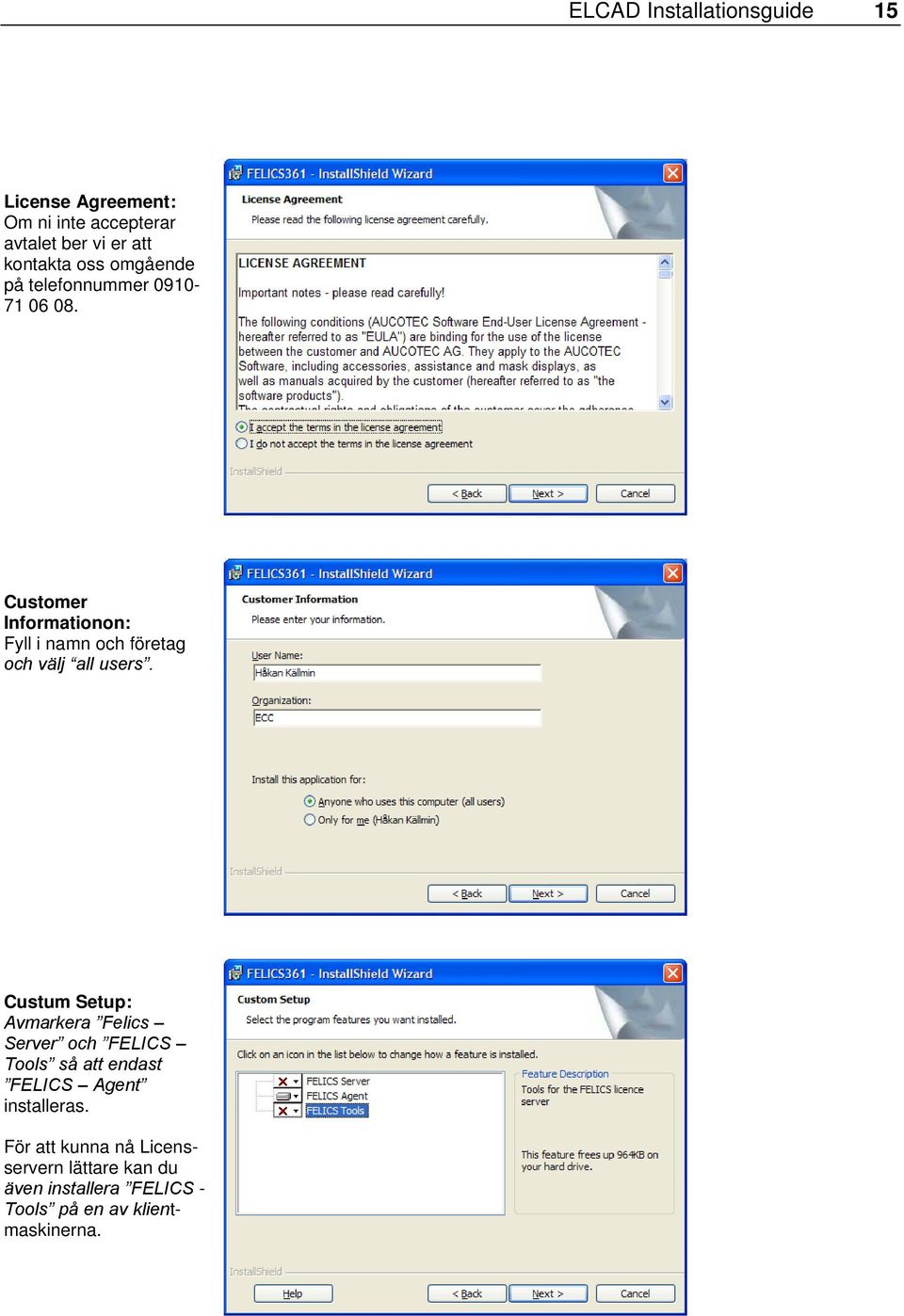

15 ELCAD Installationsguide 15 License Agreement: Om ni inte accepterar avtalet ber vi er att kontakta oss omgående på telefonnummer Customer Informationon: Fyll i namn och företag och välj all users. Custum Setup: Avmarkera Felics Server och FELICS Tools så att endast FELICS Agent installeras. För att kunna nå Licensservern lättare kan du även installera FELICS - Tools på en av klientmaskinerna.

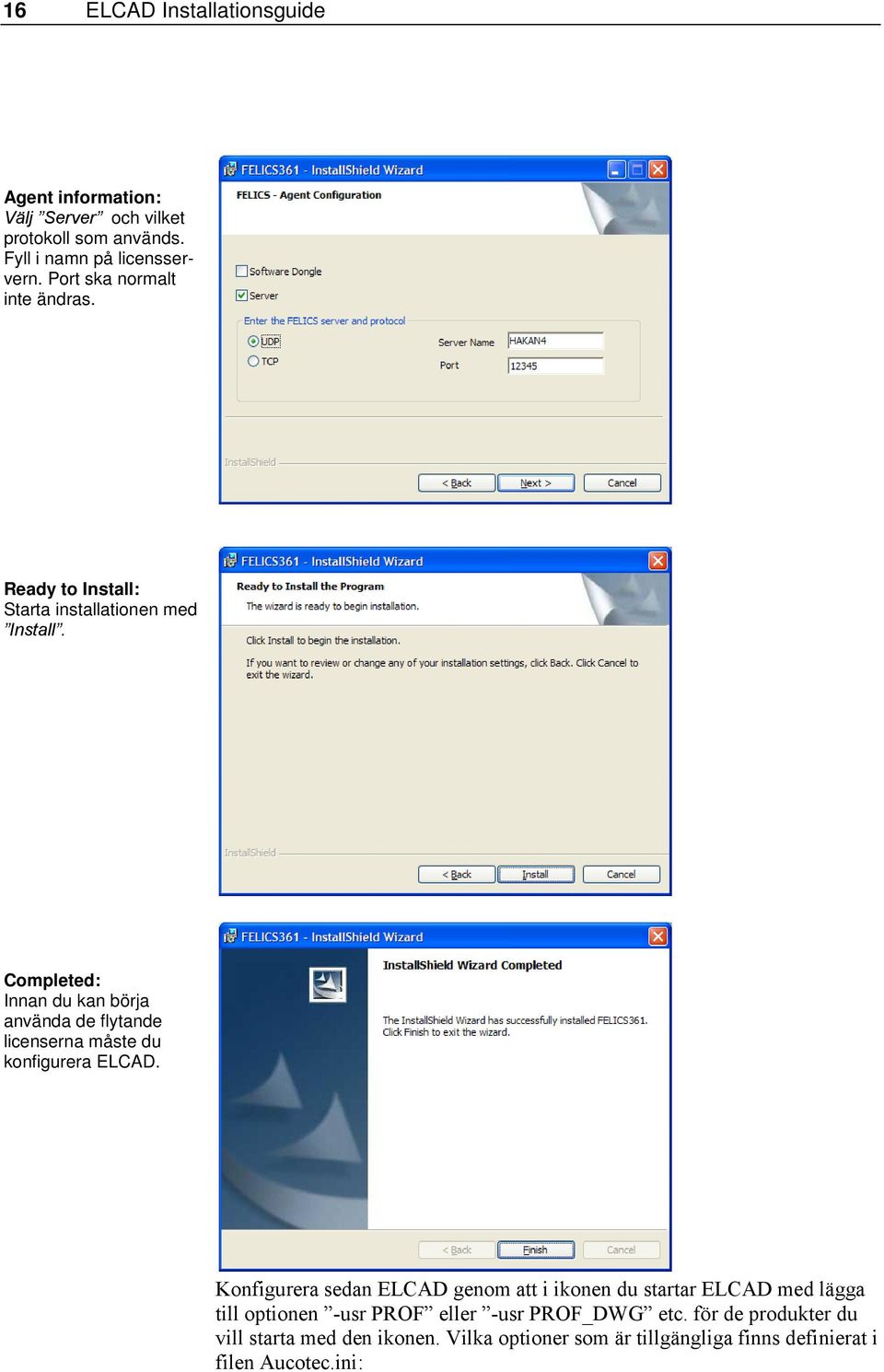

16 16 ELCAD Installationsguide Agent information: Välj Server och vilket protokoll som används. Fyll i namn på licensservern. Port ska normalt inte ändras. Ready to Install: Starta installationen med Install. Completed: Innan du kan börja använda de flytande licenserna måste du konfigurera ELCAD. Konfigurera sedan ELCAD genom att i ikonen du startar ELCAD med lägga till optionen -usr PROF eller -usr PROF_DWG etc. för de produkter du vill starta med den ikonen. Vilka optioner som är tillgängliga finns definierat i filen Aucotec.ini:

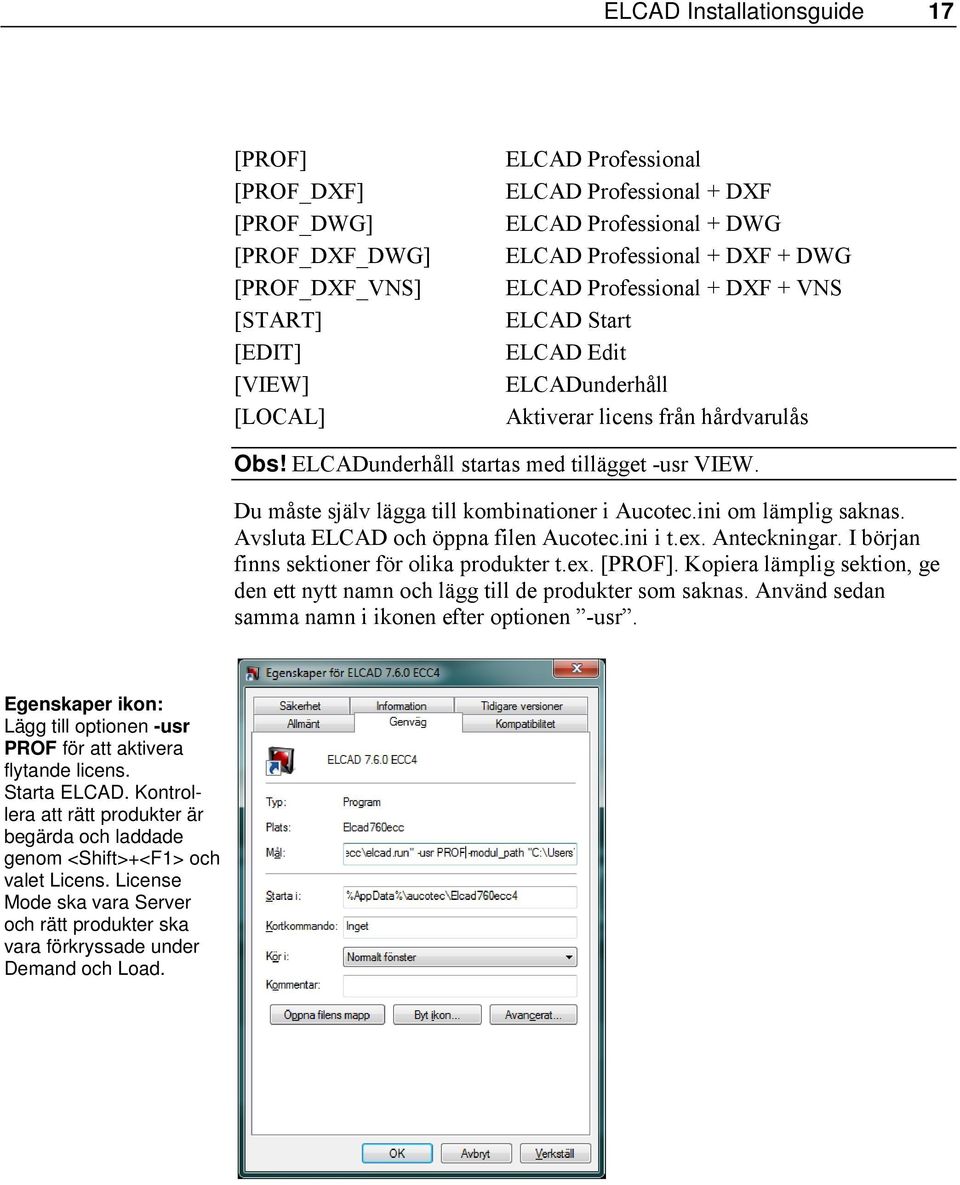

17 ELCAD Installationsguide 17 [PROF] [PROF_DXF] [PROF_DWG] [PROF_DXF_DWG] [PROF_DXF_VNS] [START] [EDIT] [VIEW] [LOCAL] ELCAD Professional ELCAD Professional + DXF ELCAD Professional + DWG ELCAD Professional + DXF + DWG ELCAD Professional + DXF + VNS ELCAD Start ELCAD Edit ELCADunderhåll Aktiverar licens från hårdvarulås Obs! ELCADunderhåll startas med tillägget -usr VIEW. Du måste själv lägga till kombinationer i Aucotec.ini om lämplig saknas. Avsluta ELCAD och öppna filen Aucotec.ini i t.ex. Anteckningar. I början finns sektioner för olika produkter t.ex. [PROF]. Kopiera lämplig sektion, ge den ett nytt namn och lägg till de produkter som saknas. Använd sedan samma namn i ikonen efter optionen -usr. Egenskaper ikon: Lägg till optionen -usr PROF för att aktivera flytande licens. Starta ELCAD. Kontrollera att rätt produkter är begärda och laddade genom <Shift>+<F1> och valet Licens. License Mode ska vara Server och rätt produkter ska vara förkryssade under Demand och Load.

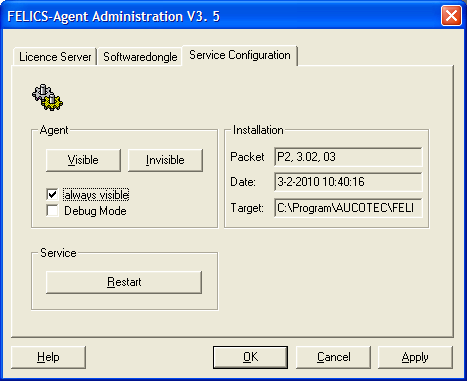

18 18 ELCAD Installationsguide Om ELCAD inte får kontakt med licensservern efter installationen börja med att kontrollera inställningarna på klientmaskinen. Gå till kontrollpanelen och starta FELICS-Agent Administration. Fliken Licence Server: Kontrollera att rätt protokoll används och att rätt servernamn är ifyllt. Fliken Service Configuration: Det kan det vid felsökning vara till hjälp att göra klientens kommunikation med licensservern synlig. Gå i så fall till kontrollpanelen och starta FELICS-Agent Administration. Välj fliken Service Configuration och markera always visible. Du kan nu följa vad som sker i ett fönster på klientmaskinen. Tips! Automatisk installation av klient: För att underlätta installationen av klienterna vid stora installationer kan installationen på den första spelas in. Konfigurationen sparas i en fil som sedan används vid installationen på de övriga klienterna. Gör på följande sätt: 1 Starta installationen på den dator som ska vara master med setup.exe -r (-r för Record). Utför hela installationen. 2 Installationen sparas i en fil setup.iss i Windows katalogen. Kopiera den filen till mappen med installationsprogrammet för Felics Agent. 3 När du sen installerar på nästa klientmaskin starta med setup.exe -s (-s för Silent). Installationen sker nu automatisk med samma inställningar som på master maskinen.

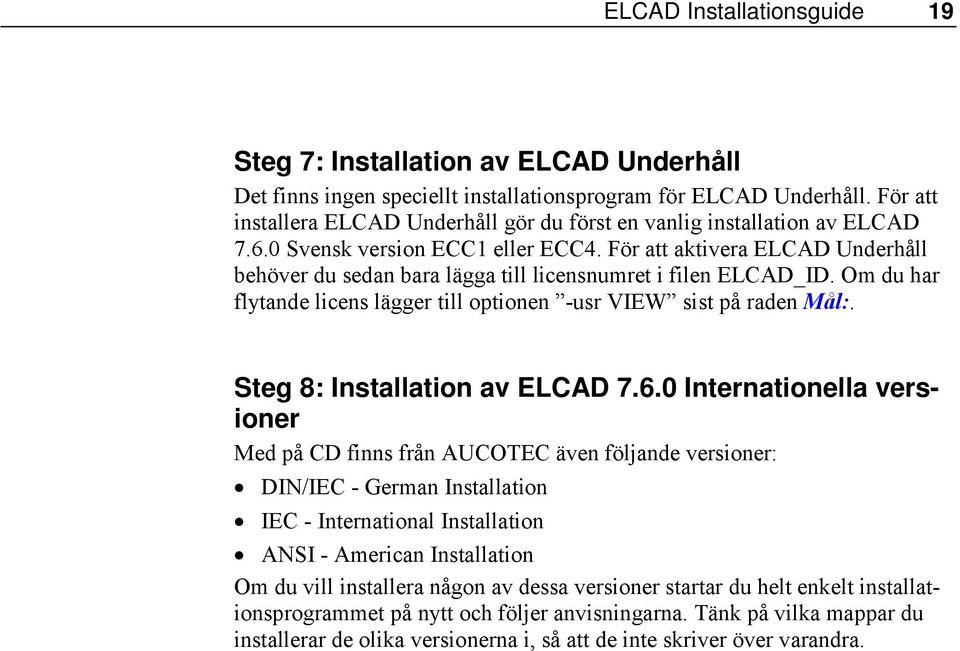

19 ELCAD Installationsguide 19 Steg 7: Installation av ELCAD Underhåll Det finns ingen speciellt installationsprogram för ELCAD Underhåll. För att installera ELCAD Underhåll gör du först en vanlig installation av ELCAD Svensk version ECC1 eller ECC4. För att aktivera ELCAD Underhåll behöver du sedan bara lägga till licensnumret i filen ELCAD_ID. Om du har flytande licens lägger till optionen -usr VIEW sist på raden Mål:. Steg 8: Installation av ELCAD Internationella versioner Med på CD finns från AUCOTEC även följande versioner: DIN/IEC - German Installation IEC - International Installation ANSI - American Installation Om du vill installera någon av dessa versioner startar du helt enkelt installationsprogrammet på nytt och följer anvisningarna. Tänk på vilka mappar du installerar de olika versionerna i, så att de inte skriver över varandra.

20 20 ELCAD Installationsguide
