1 INSTALLATIONSGUIDE Design Collaboration Suite 2014

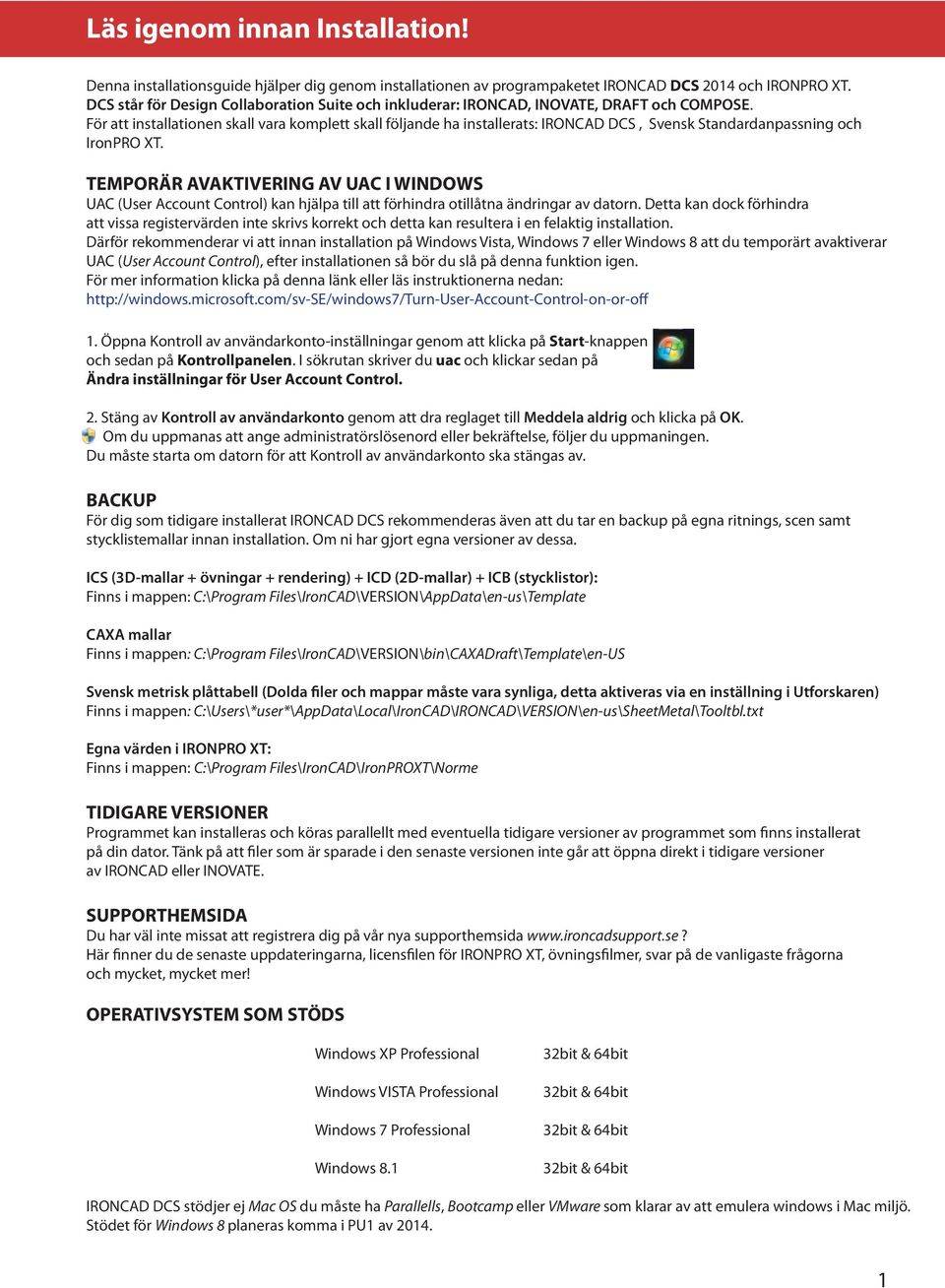

2 Läs igenom innan Installation! Denna installationsguide hjälper dig genom installationen av programpaketet IRONCAD DCS 2014 och IRONPRO XT. DCS står för Design Collaboration Suite och inkluderar: IRONCAD, INOVATE, DRAFT och COMPOSE. För att installationen skall vara komplett skall följande ha installerats: IRONCAD DCS, Svensk Standardanpassning och IronPRO XT. TEMPORÄR AVAKTIVERING AV UAC I WINDOWS UAC (User Account Control) kan hjälpa till att förhindra otillåtna ändringar av datorn. Detta kan dock förhindra att vissa registervärden inte skrivs korrekt och detta kan resultera i en felaktig installation. Därför rekommenderar vi att innan installation på Windows Vista, Windows 7 eller Windows 8 att du temporärt avaktiverar UAC (User Account Control), efter installationen så bör du slå på denna funktion igen. För mer information klicka på denna länk eller läs instruktionerna nedan: 1. Öppna Kontroll av användarkonto-inställningar genom att klicka på Start-knappen och sedan på Kontrollpanelen. I sökrutan skriver du uac och klickar sedan på Ändra inställningar för User Account Control. 2. Stäng av Kontroll av användarkonto genom att dra reglaget till Meddela aldrig och klicka på OK. Om du uppmanas att ange administratörslösenord eller bekräftelse, följer du uppmaningen. Du måste starta om datorn för att Kontroll av användarkonto ska stängas av. BACKUP För dig som tidigare installerat IRONCAD DCS rekommenderas även att du tar en backup på egna ritnings, scen samt stycklistemallar innan installation. Om ni har gjort egna versioner av dessa. ICS (3D-mallar + övningar + rendering) + ICD (2D-mallar) + ICB (stycklistor): Finns i mappen: C:\Program Files\IronCAD\VERSION\AppData\en-us\Template CAXA mallar Finns i mappen: C:\Program Files\IronCAD\VERSION\bin\CAXADraft\Template\en-US Svensk metrisk plåttabell (Dolda filer och mappar måste vara synliga, detta aktiveras via en inställning i Utforskaren) Finns i mappen: C:\Users\*user*\AppData\Local\IronCAD\IRONCAD\VERSION\en-us\SheetMetal\Tooltbl.txt Egna värden i IRONPRO XT: Finns i mappen: C:\Program Files\IronCAD\IronPROXT\Norme TIDIGARE VERSIONER Programmet kan installeras och köras parallellt med eventuella tidigare versioner av programmet som finns installerat på din dator. Tänk på att filer som är sparade i den senaste versionen inte går att öppna direkt i tidigare versioner av IRONCAD eller INOVATE. SUPPORTHEMSIDA Du har väl inte missat att registrera dig på vår nya supporthemsida Här finner du de senaste uppdateringarna, licensfilen för IRONPRO XT, övningsfilmer, svar på de vanligaste frågorna och mycket, mycket mer! OPERATIVSYSTEM SOM STÖDS Windows XP Professional Windows VISTA Professional Windows 7 Professional Windows bit & 64bit 32bit & 64bit 32bit & 64bit 32bit & 64bit IRONCAD DCS stödjer ej Mac OS du måste ha Parallells, Bootcamp eller VMware som klarar av att emulera windows i Mac miljö. Stödet för Windows 8 planeras komma i PU1 av

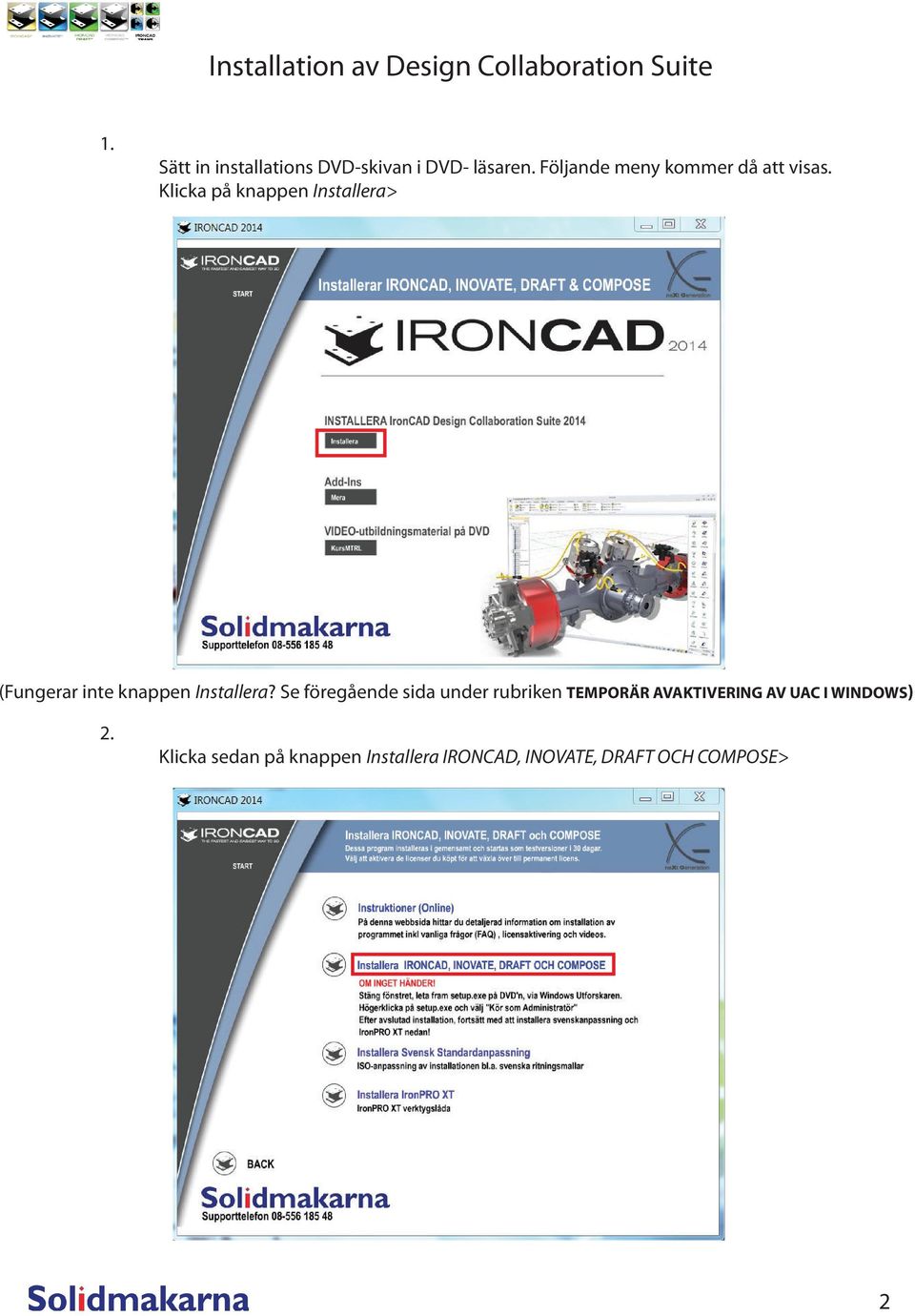

3 Installation av Design Collaboration Suite 1. Sätt in installations DVD-skivan i DVD- läsaren. Följande meny kommer då att visas. Klicka på knappen Installera> (Fungerar inte knappen Installera? Se föregående sida under rubriken TEMPORÄR AVAKTIVERING AV UAC I WINDOWS) 2. Klicka sedan på knappen Installera IRONCAD, INOVATE, DRAFT OCH COMPOSE> 2

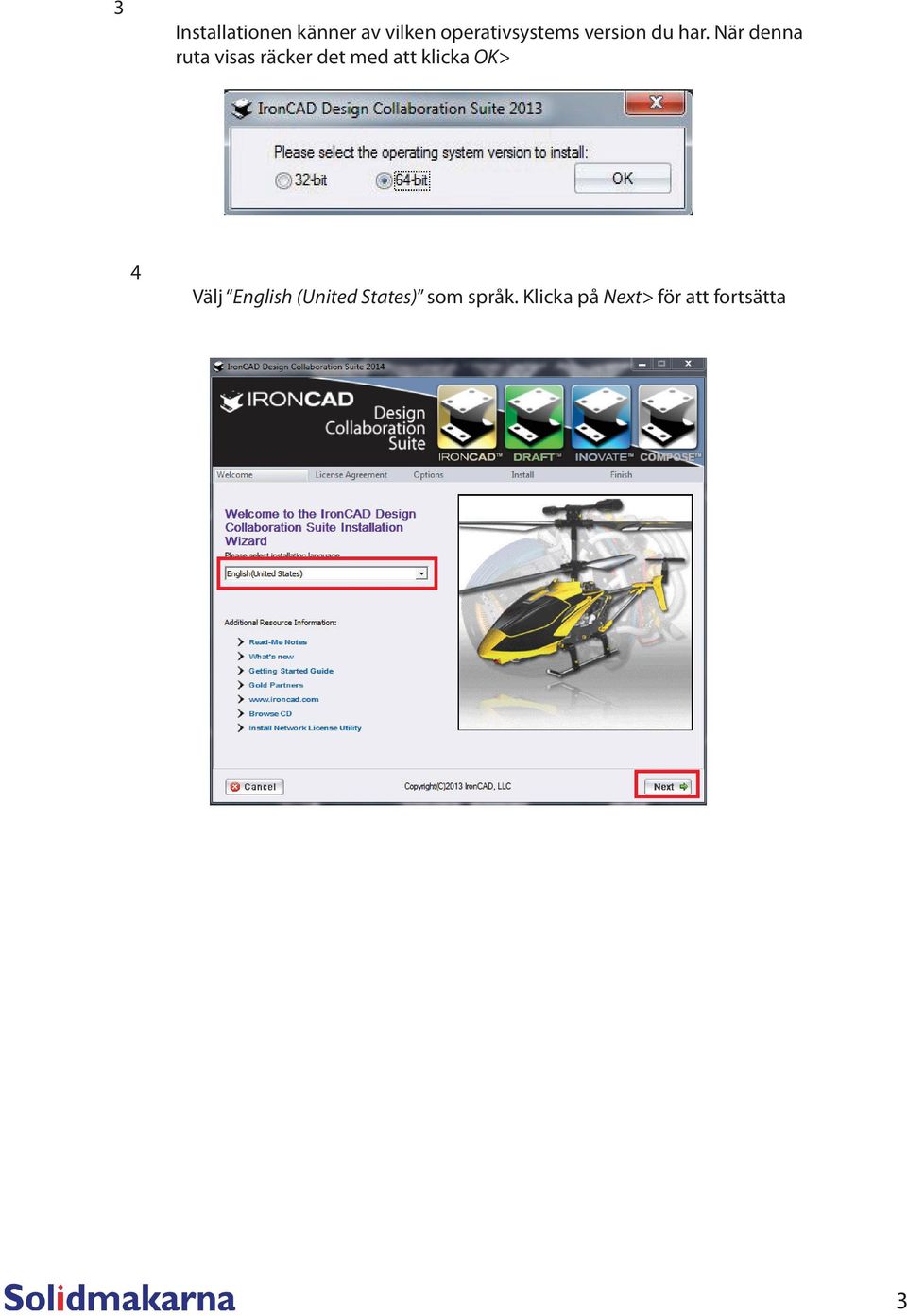

4 3 Installationen känner av vilken operativsystems version du har. När denna ruta visas räcker det med att klicka OK> 4 Välj English (United States) som språk. Klicka på Next> för att fortsätta 3

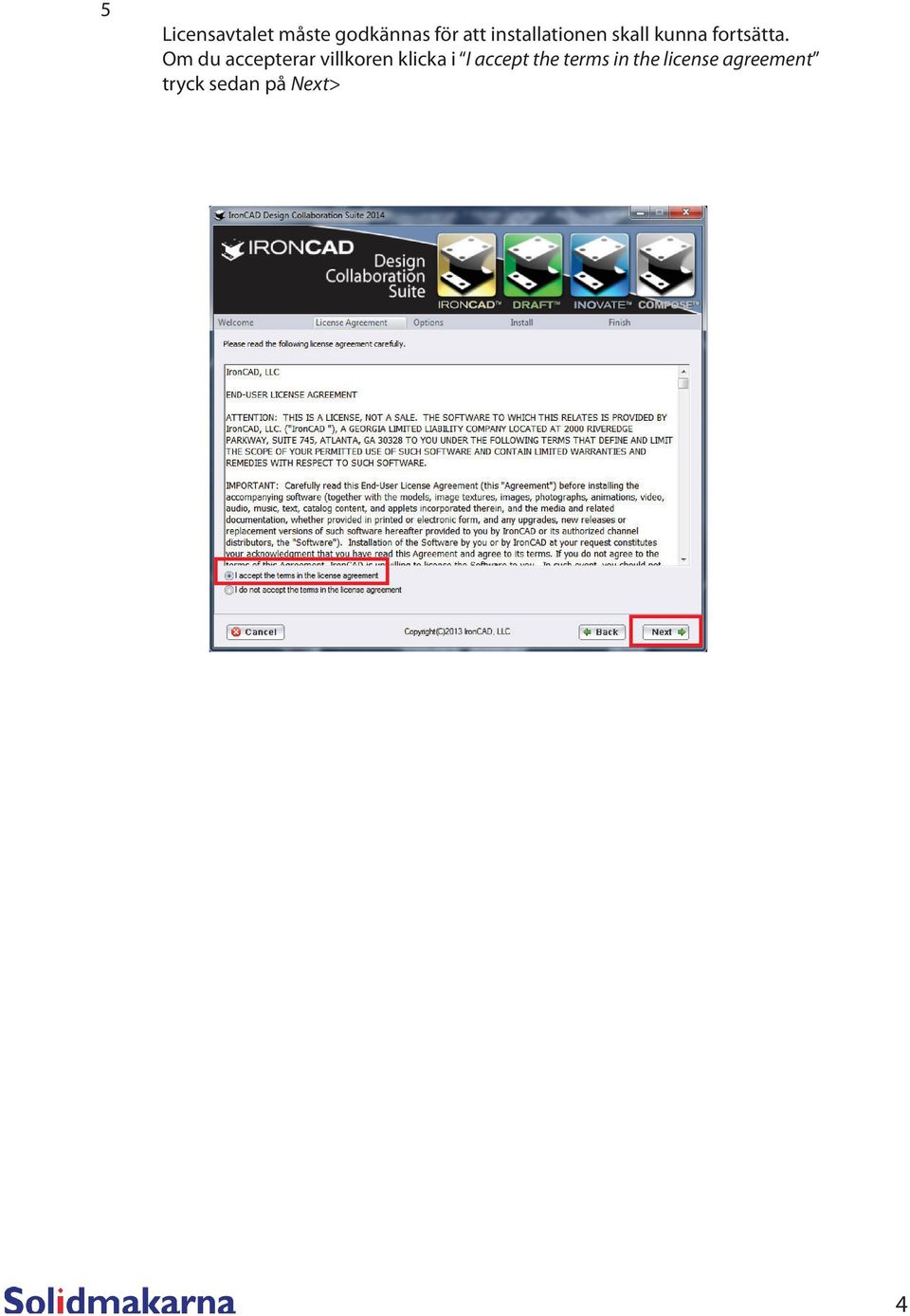

5 5 Licensavtalet måste godkännas för att installationen skall kunna fortsätta. Om du accepterar villkoren klicka i I accept the terms in the license agreement tryck sedan på Next> 4

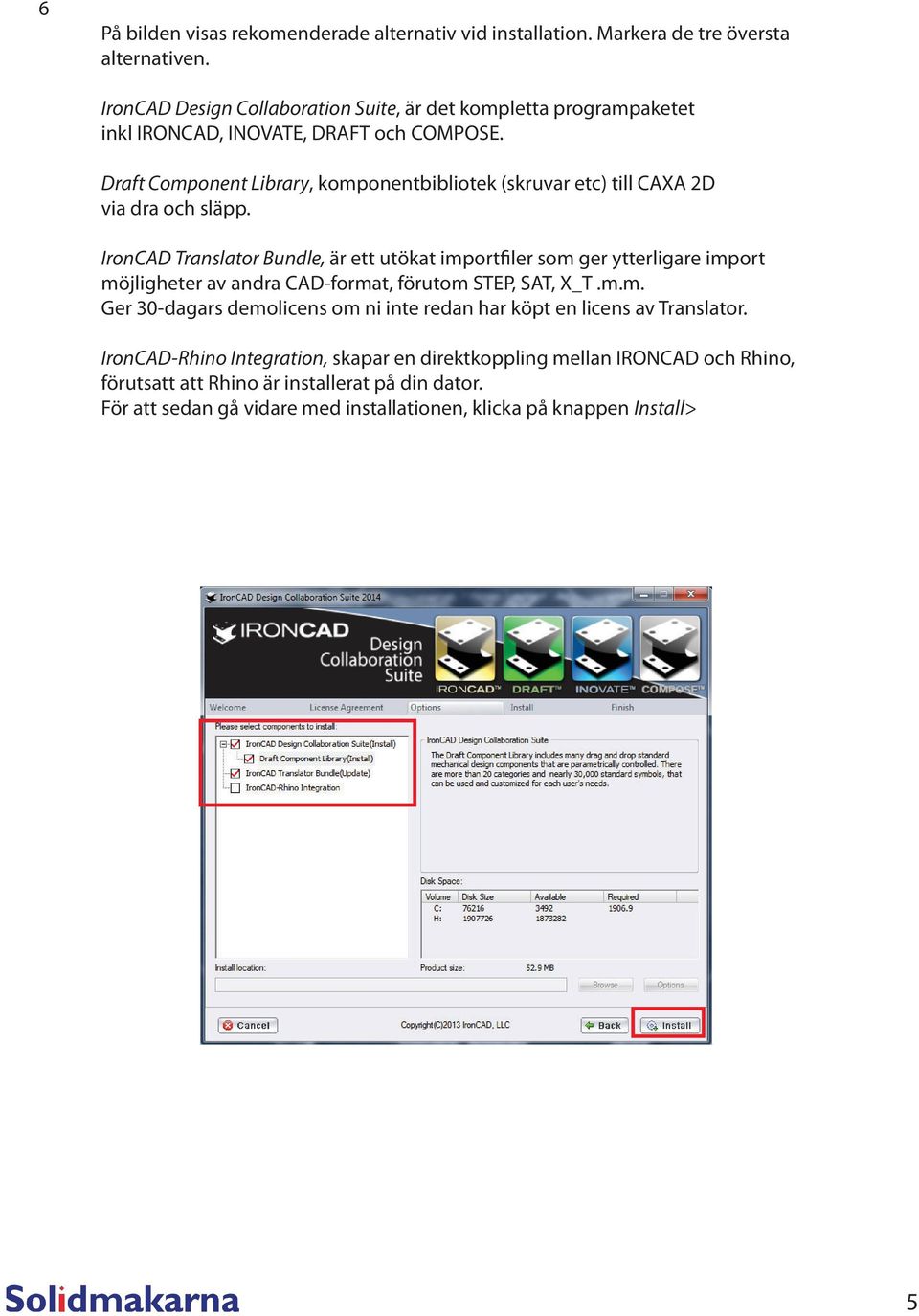

6 6 På bilden visas rekomenderade alternativ vid installation. Markera de tre översta alternativen. IronCAD Design Collaboration Suite, är det kompletta programpaketet inkl IRONCAD, INOVATE, DRAFT och COMPOSE. Draft Component Library, komponentbibliotek (skruvar etc) till CAXA 2D via dra och släpp. IronCAD Translator Bundle, är ett utökat importfiler som ger ytterligare import möjligheter av andra CAD-format, förutom STEP, SAT, X_T.m.m. Ger 30-dagars demolicens om ni inte redan har köpt en licens av Translator. IronCAD-Rhino Integration, skapar en direktkoppling mellan IRONCAD och Rhino, förutsatt att Rhino är installerat på din dator. För att sedan gå vidare med installationen, klicka på knappen Install> 5

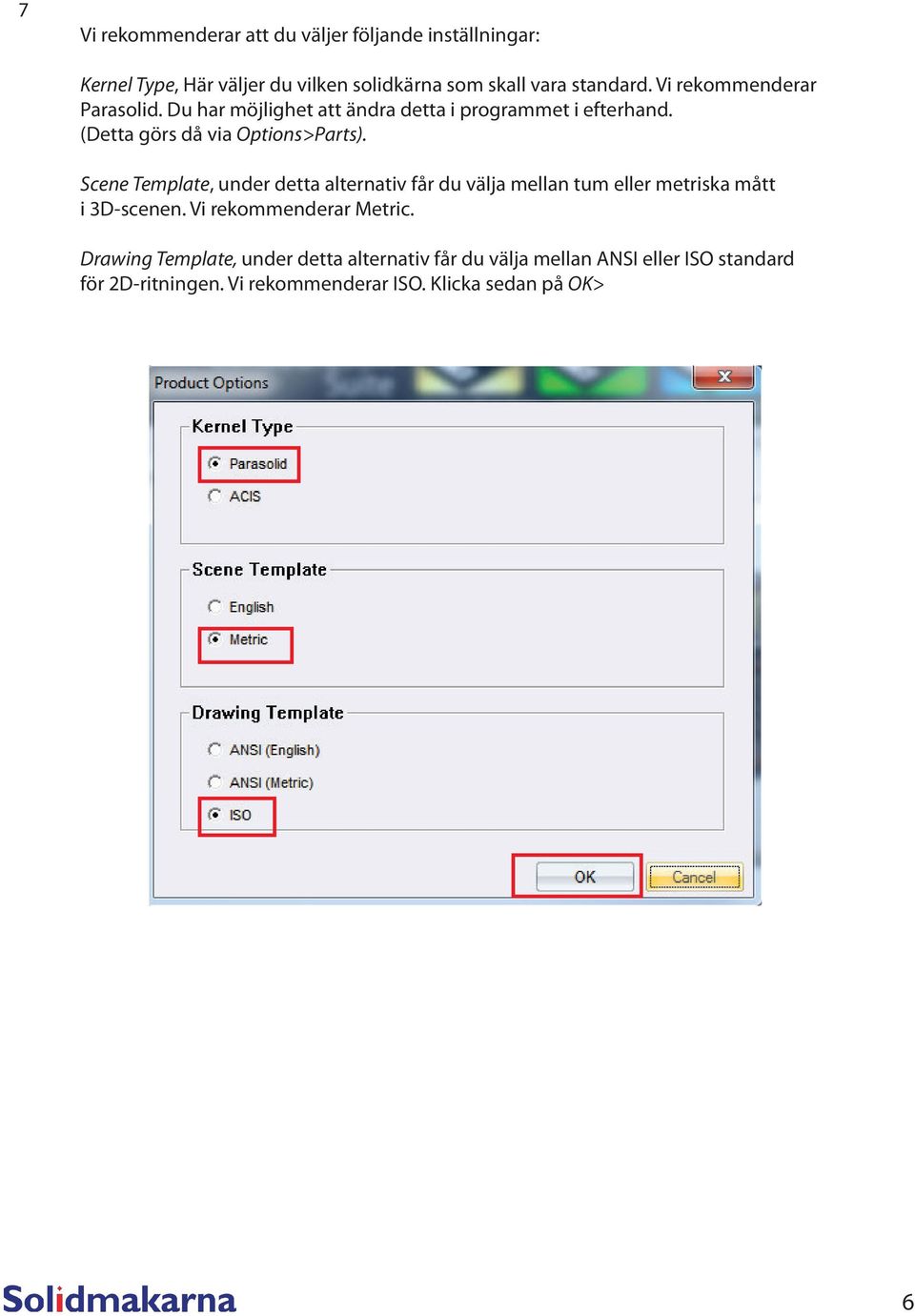

7 7 Vi rekommenderar att du väljer följande inställningar: Kernel Type, Här väljer du vilken solidkärna som skall vara standard. Vi rekommenderar Parasolid. Du har möjlighet att ändra detta i programmet i efterhand. (Detta görs då via Options>Parts). Scene Template, under detta alternativ får du välja mellan tum eller metriska mått i 3D-scenen. Vi rekommenderar Metric. Drawing Template, under detta alternativ får du välja mellan ANSI eller ISO standard för 2D-ritningen. Vi rekommenderar ISO. Klicka sedan på OK> 6

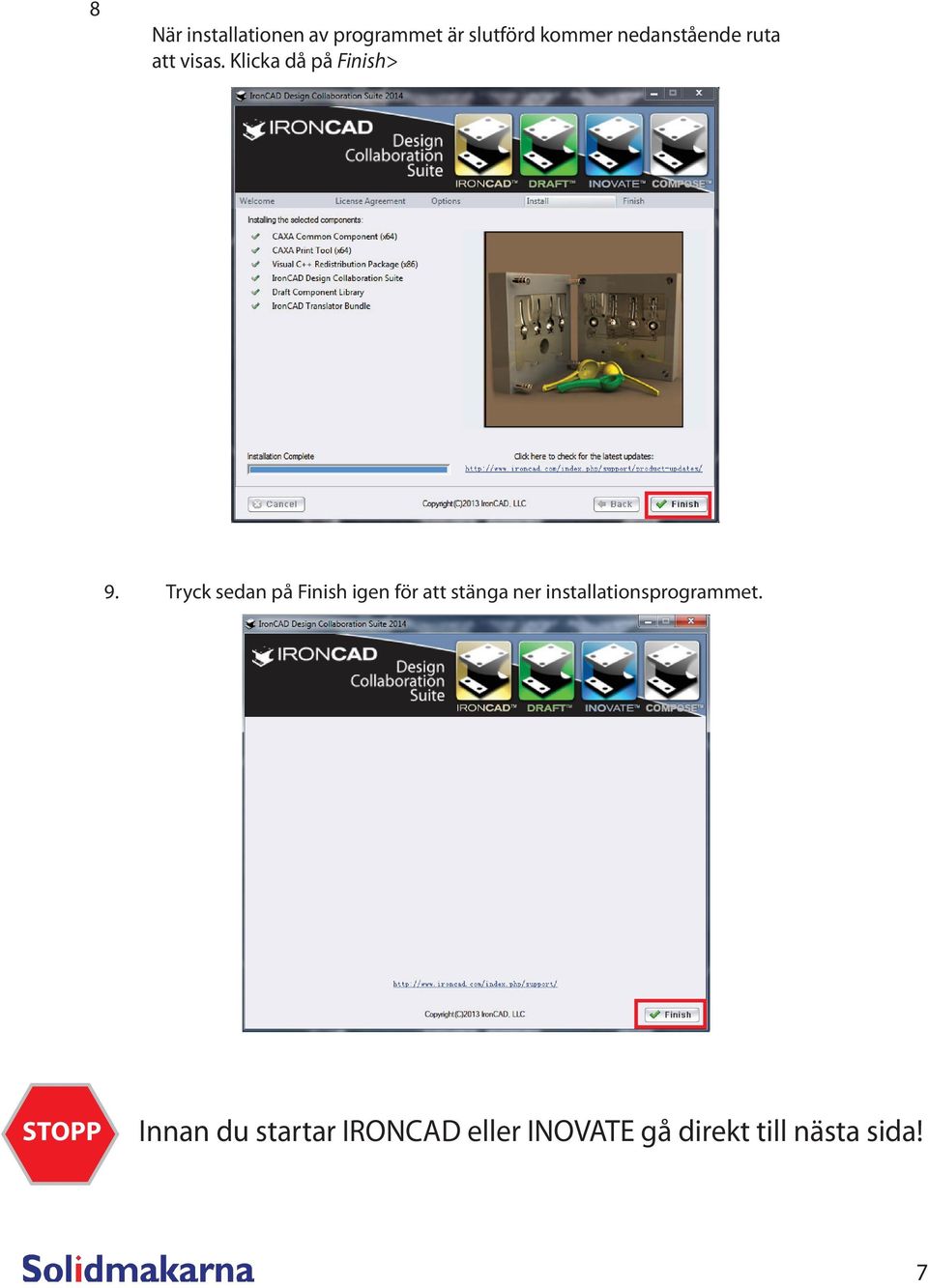

8 8 När installationen av programmet är slutförd kommer nedanstående ruta att visas. Klicka då på Finish> 9. Tryck sedan på Finish igen för att stänga ner installationsprogrammet. STOPP Innan du startar IRONCAD eller INOVATE gå direkt till nästa sida! 7

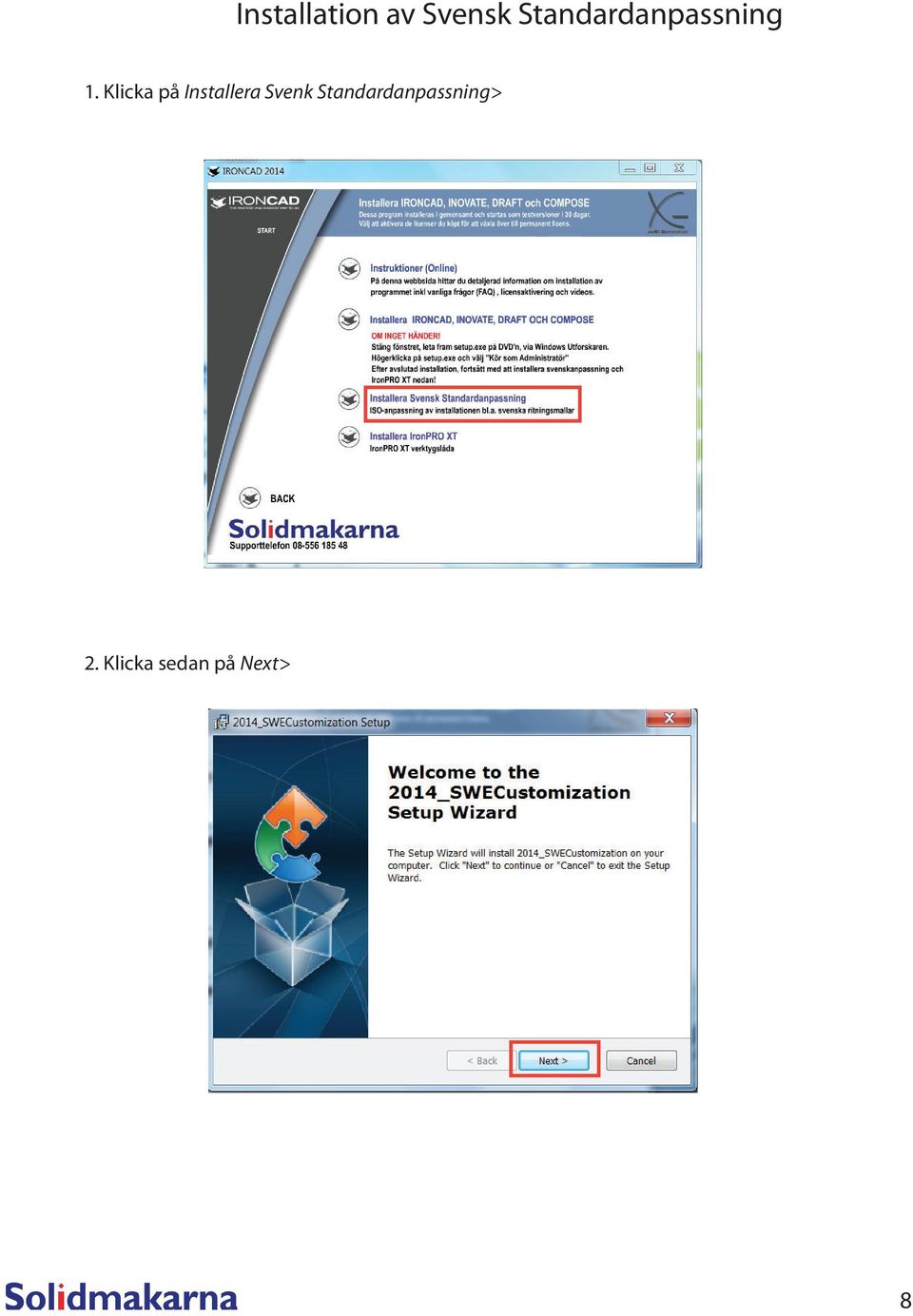

9 Installation av Svensk Standardanpassning 1. Klicka på Installera Svenk Standardanpassning> 2. Klicka sedan på Next> 8

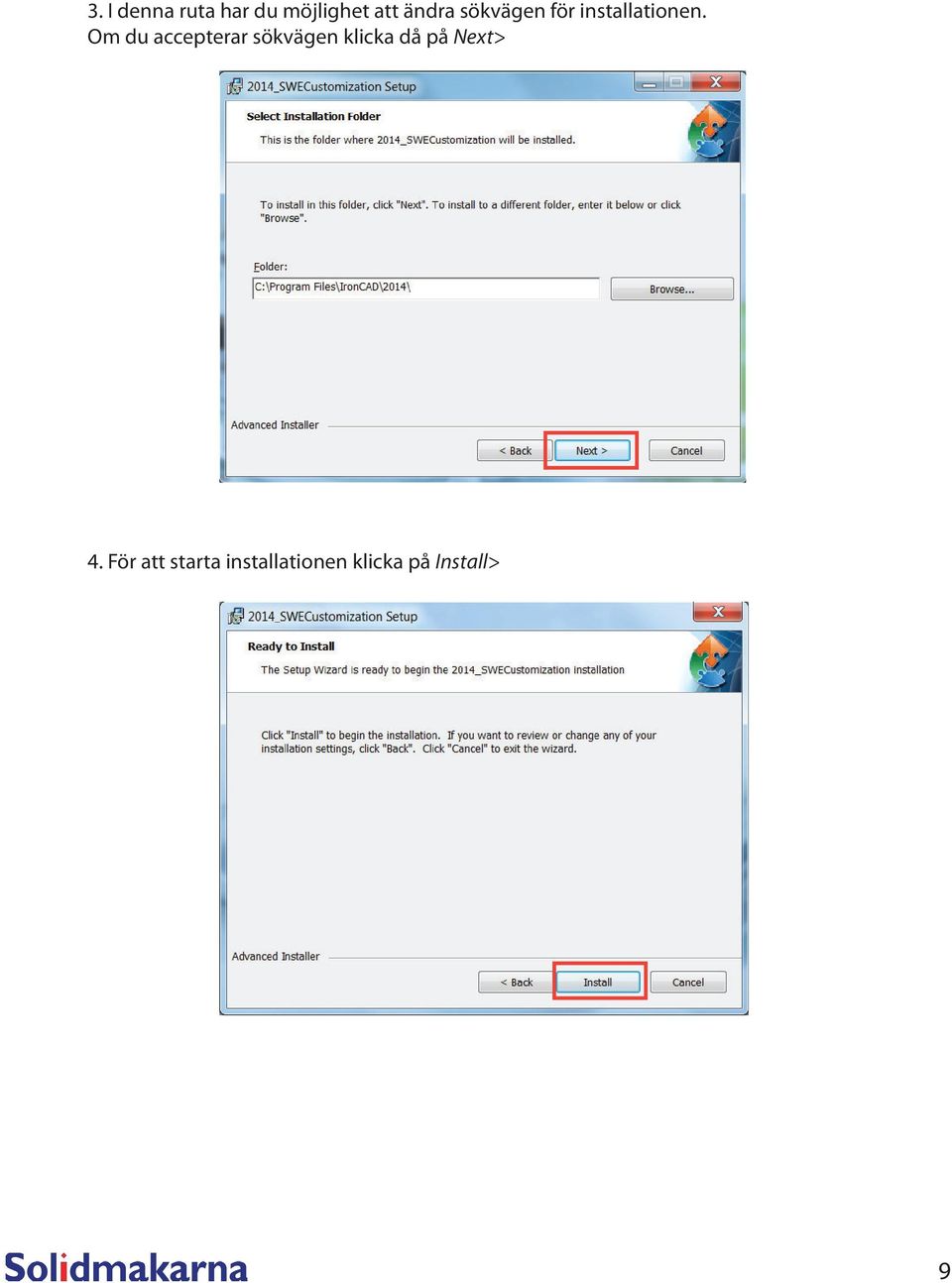

10 3. I denna ruta har du möjlighet att ändra sökvägen för installationen. Om du accepterar sökvägen klicka då på Next> 4. För att starta installationen klicka på Install> 9

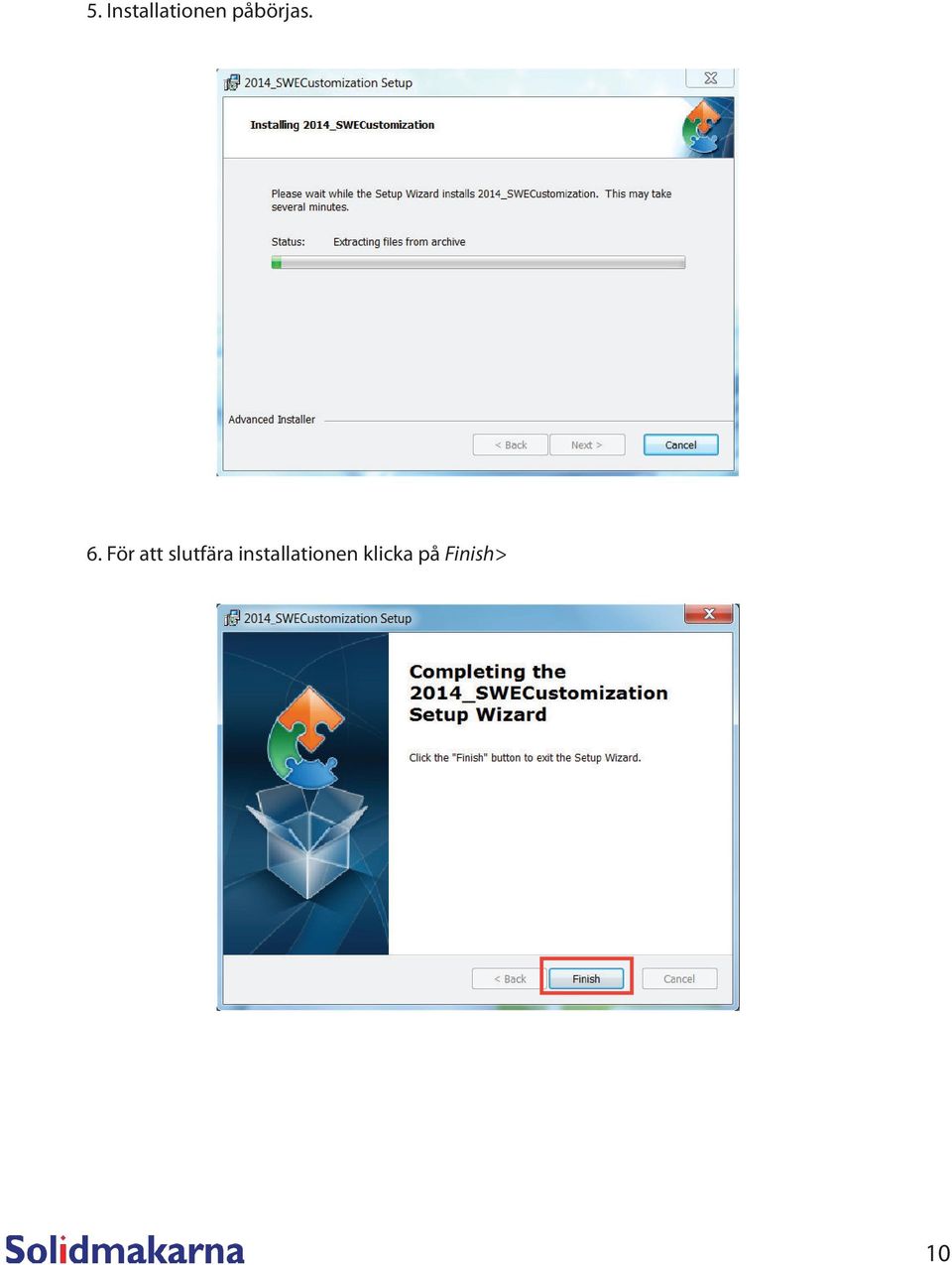

11 5. Installationen påbörjas. 6. För att slutfära installationen klicka på Finish> 10

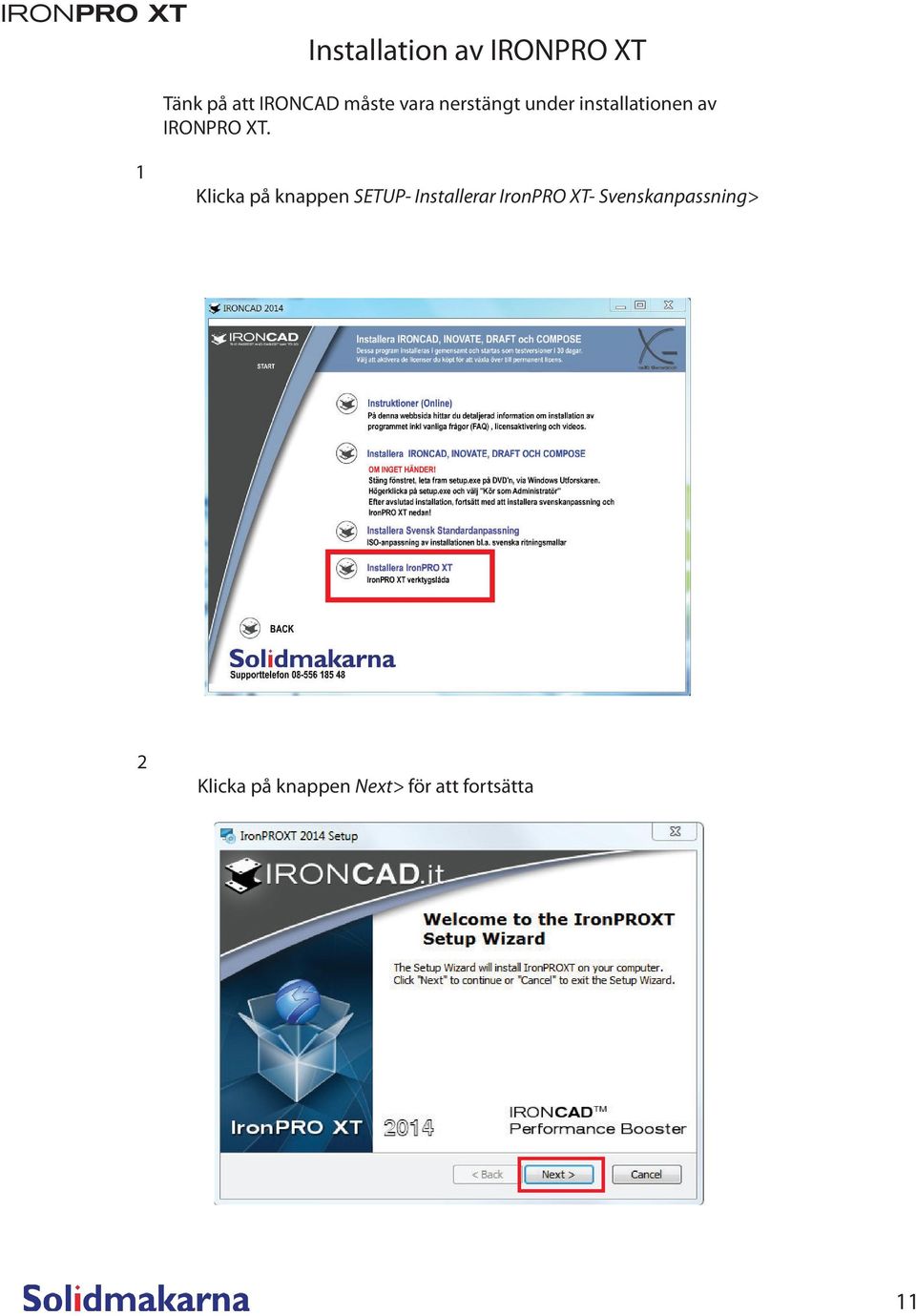

12 IRONPRO XT Installation av IRONPRO XT Tänk på att IRONCAD måste vara nerstängt under installationen av IRONPRO XT. 1 Klicka på knappen SETUP- Installerar IronPRO XT- Svenskanpassning> 2 Klicka på knappen Next> för att fortsätta 11

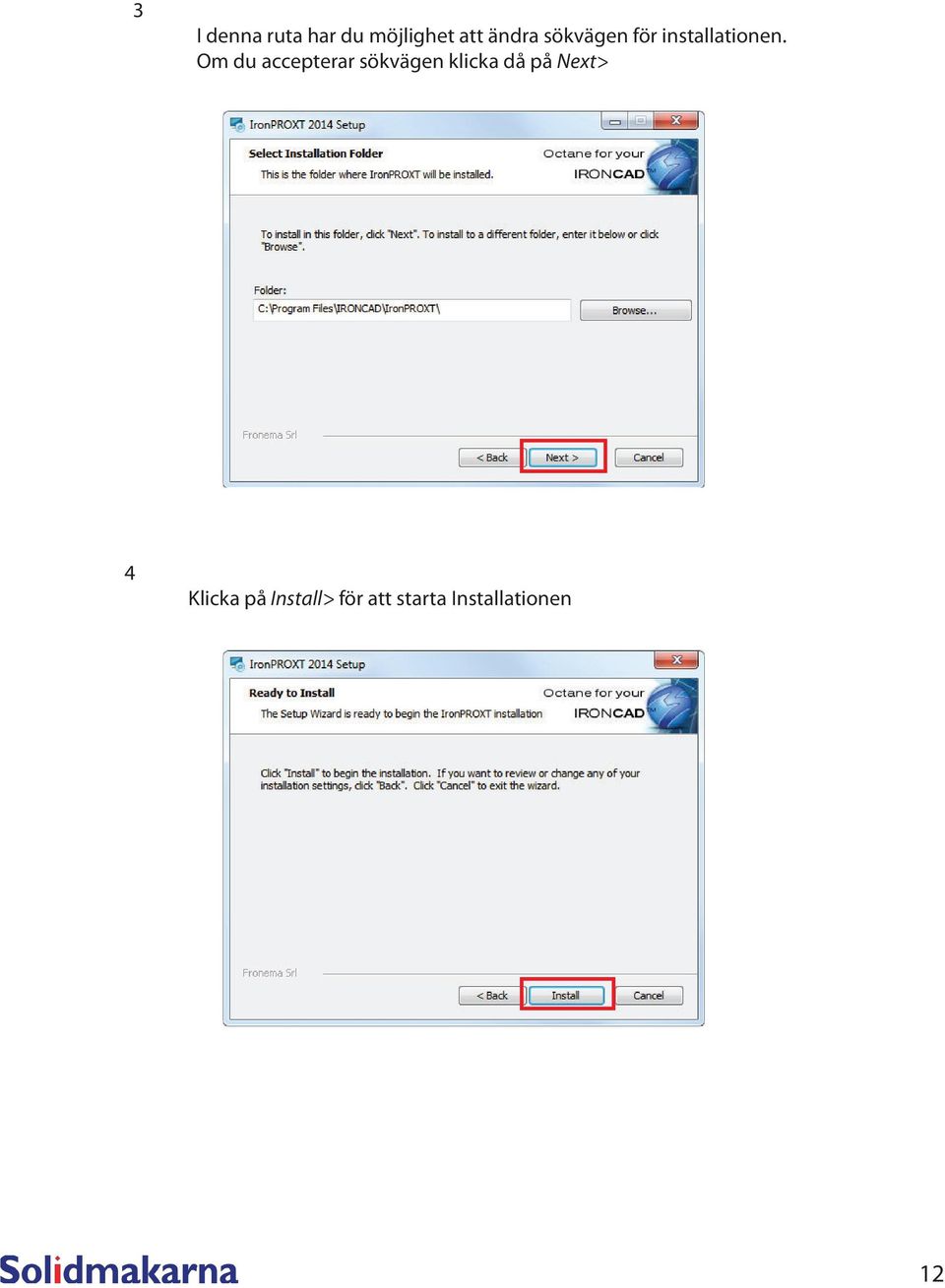

13 3 I denna ruta har du möjlighet att ändra sökvägen för installationen. Om du accepterar sökvägen klicka då på Next> 4 Klicka på Install> för att starta Installationen 12

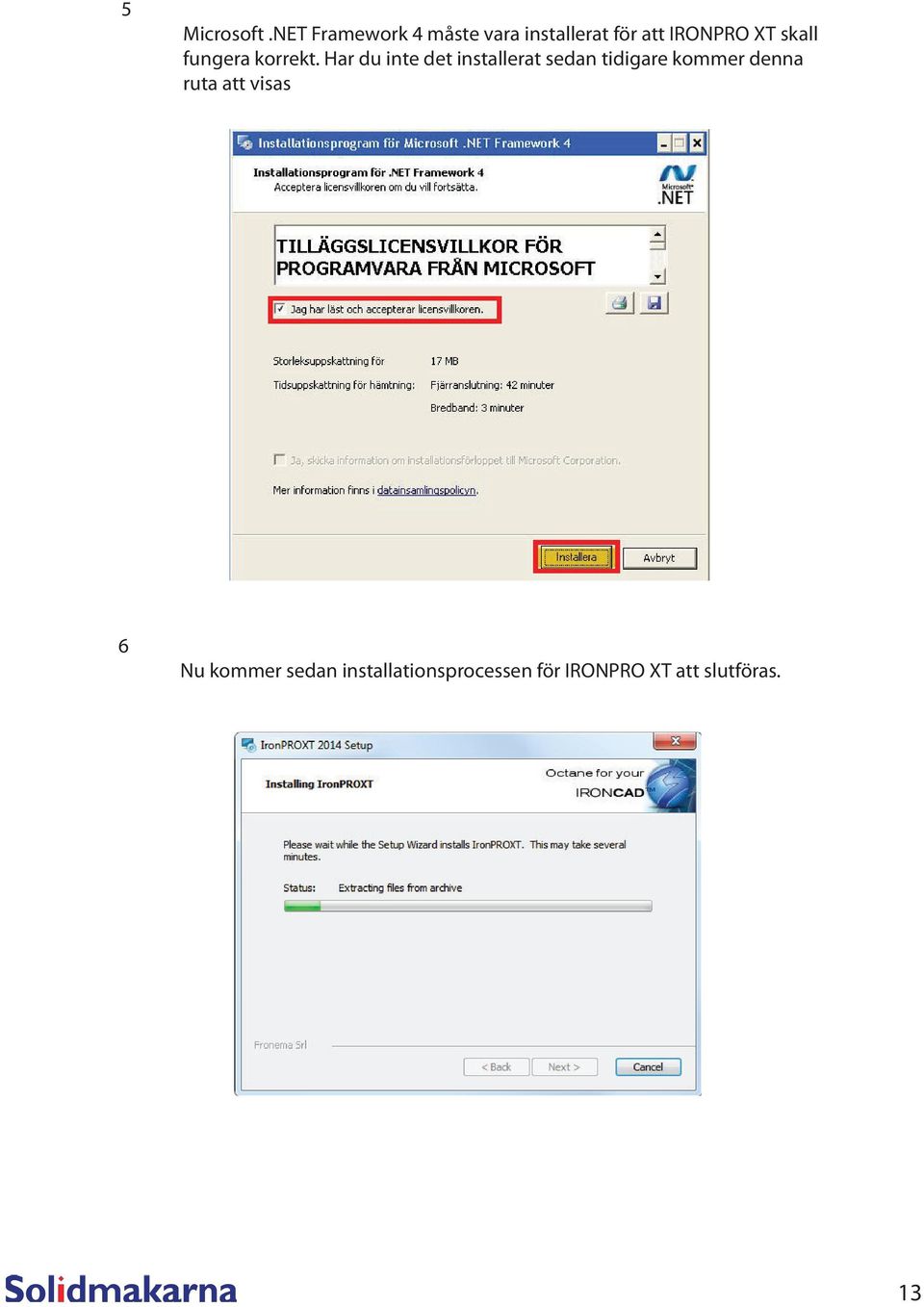

14 5 Microsoft.NET Framework 4 måste vara installerat för att IRONPRO XT skall fungera korrekt. Har du inte det installerat sedan tidigare kommer denna ruta att visas 6 Nu kommer sedan installationsprocessen för IRONPRO XT att slutföras. 13

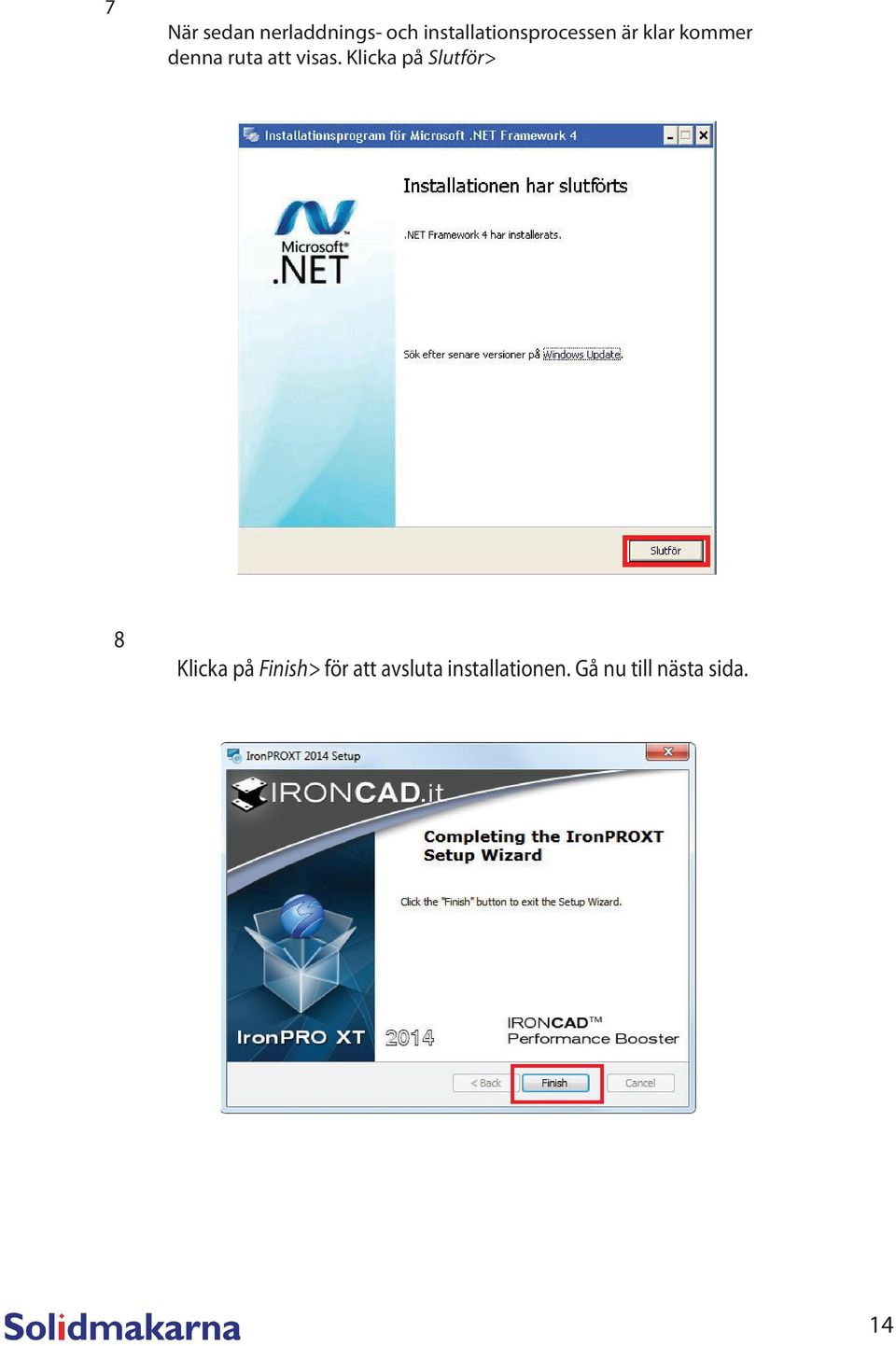

15 7 När sedan nerladdnings- och installationsprocessen är klar kommer denna ruta att visas. Klicka på Slutför> 8 Klicka på Finish> för att avsluta installationen. Gå nu till nästa sida. 14
